Некие мастера без помощи других собирают станки по обработке древесной породы либо металла в домашних критериях. Для этого могут употребляться любые доступные движки подходящей мощи. В некоторых случаях приходится разбираться с тем, как подключить трехфазный движок к однофазовой сети. Конкретно данной теме и посвящена статья. Также будет поведано о том, как правильно подобрать требуемые конденсаторы.

Однофазовые и трехфазные

Чтоб правильно осознавать предмет обсуждения, который разъясняет подключение мотора 380 на 220 вольт, нужно разобраться, в чем лежит принципное отличие таких агрегатов. Все трехфазные движки являются асинхронными. Это значит, что фазы в нем подключены с неким смещением. Конструктивно движок состоит из корпуса, в который помещена статическая часть, которая не крутится, ее именуют статором. Также есть крутящийся элемент, который именуется ротором. Ротор находится снутри статора. На статор подается трехфазное напряжение, любая фаза по 220 вольт. После чего происходит образование электрического поля. Из-за того, что фазы находятся в угловом смещении, возникает электродвижущая сила. Она и принуждает ротор, который находится в магнитном поле статора крутиться.

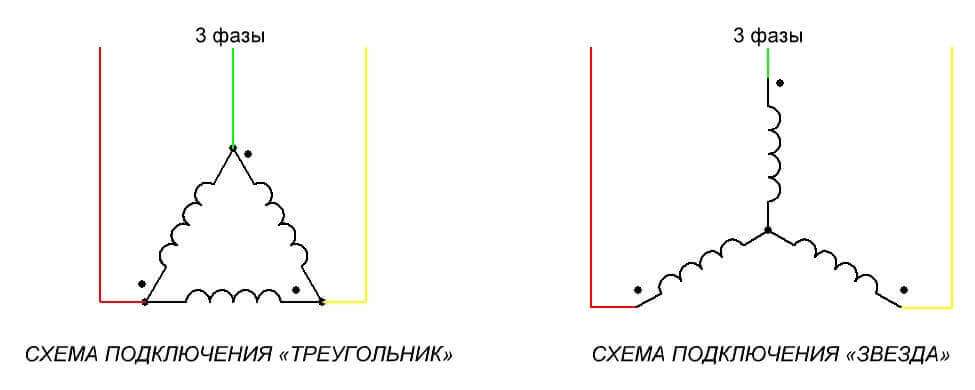

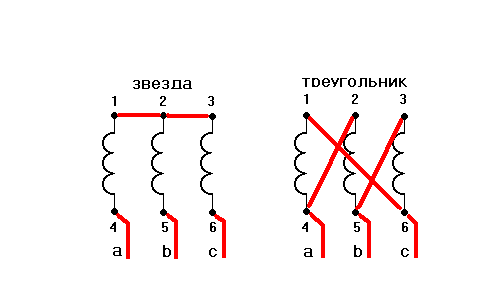

Направьте внимание! Напряжение на обмотки трехфазного мотора подается через тип соединения, которое производится в форме звезды либо треугольника.

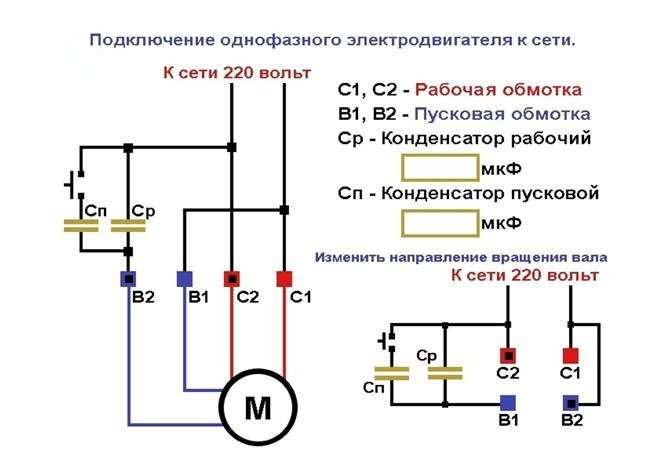

Однофазовые асинхронные агрегаты имеют незначительно другой тип подключения, т. к. питаются от сети 220 вольт. В ней есть только два провода. Один именуется фазным, а 2-ой нулевым. Чтоб запуститься, движку нужно иметь только одну обмотку, к которой подключается фаза. Но только одной будет не много для пускового импульса. Потому находится еще она обмотка, которая задействована во время запуска. Чтоб она выполнила свою роль, она быть может подключена через конденсатор, что бывает в большинстве случаев, либо краткосрочно замыкаться.

Электрические преобразователи бытового напряжения в промышленное трёхфазное 380В

Эти трёхфазные инверторы используются для использования в бытовой сети трехфазных движков. Электродвигатели подключаются впрямую к выходу аппарата.

Нужная мощность преобразователя выбирается, зависимо от тока электронной машины. Есть три режима работы таких устройств:

Пусковой. Допускает краткосрочное (до 5 секунд) двукратное превышение мощи. Этого достаточно для пуска электродвигателя;
Рабочий, либо номинальный;
Перегрузочный. Допускает в течение получаса превышение тока в 1,3 раза.

Достоинства инвертора 220 в 380:

подключение не переработанных трёхфазных электромашин на 220 вольт;
получение полной мощи и момента электромашины без утрат;
экономия электроэнергии;
плавный пуск и регулировка оборотов.

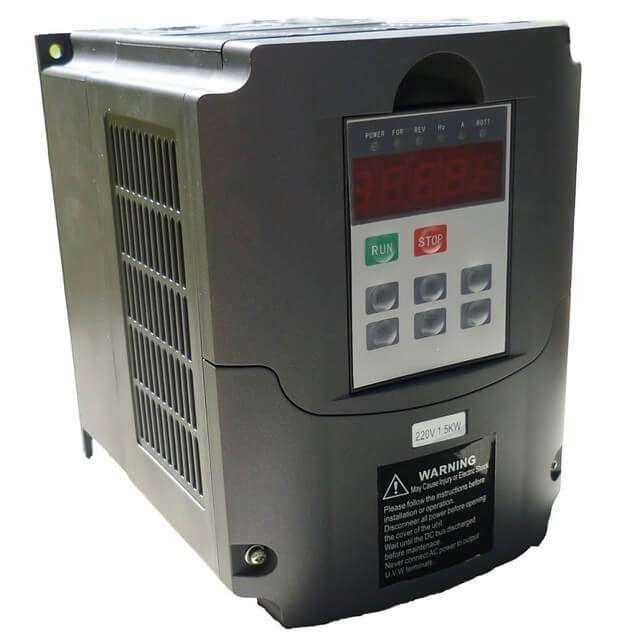

Инвертор 220 в 380

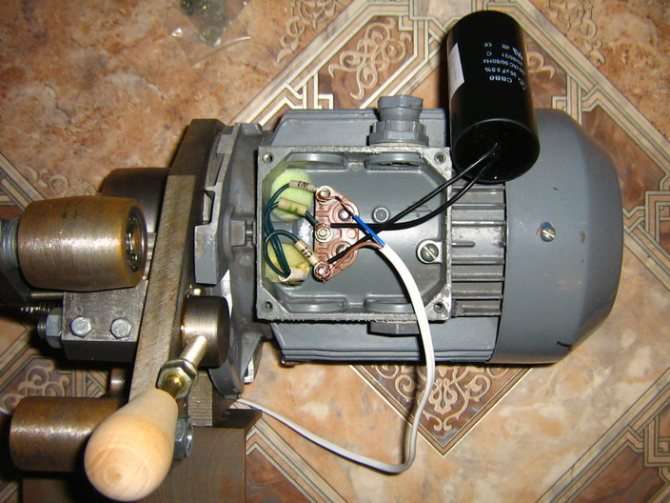

Невзирая на возникновение электрических преобразователей, конденсаторные схемы включения трёхфазных электродвигателей продолжают применяться в быту и маленьких мастерских.

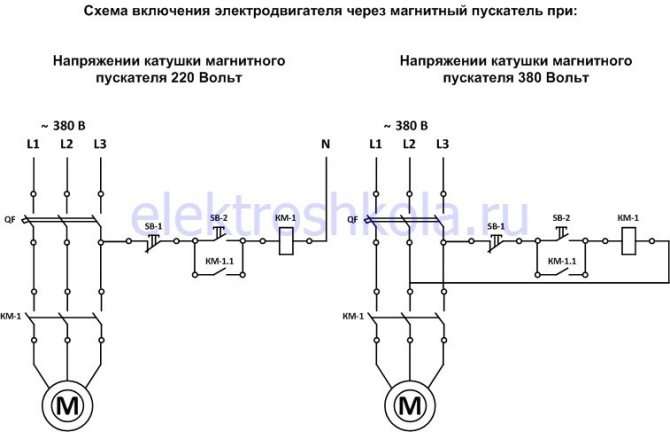

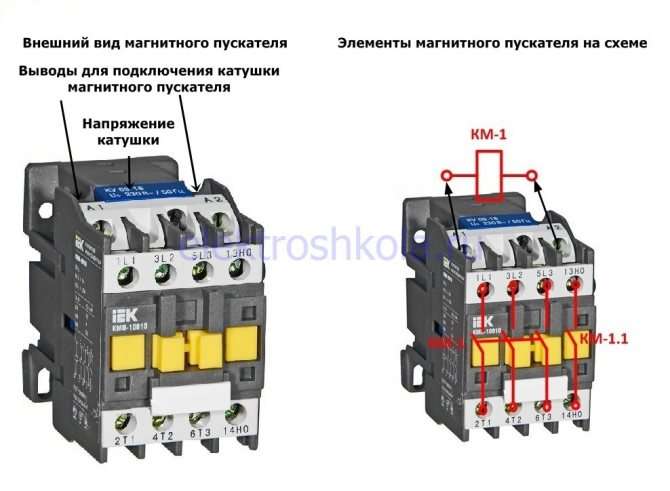

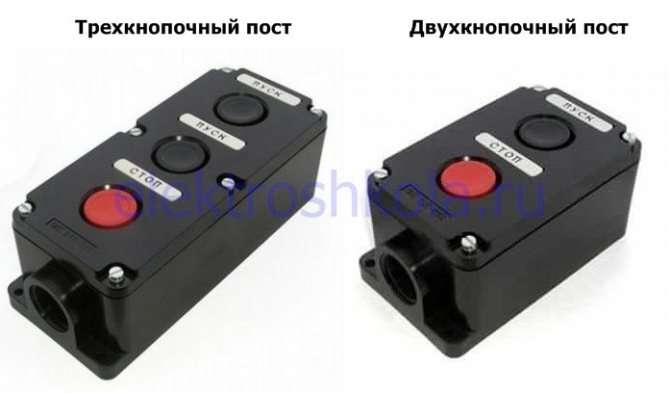

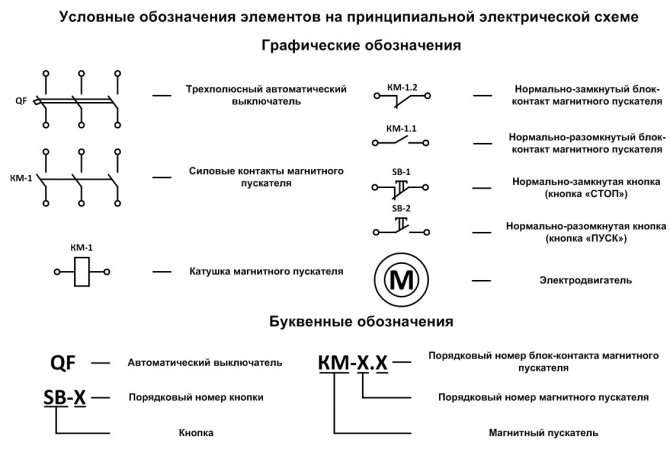

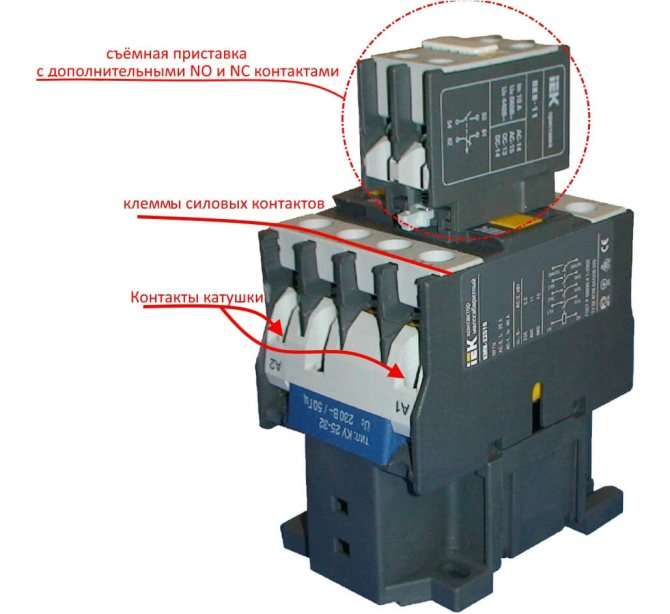

Подключение трехфазного мотора

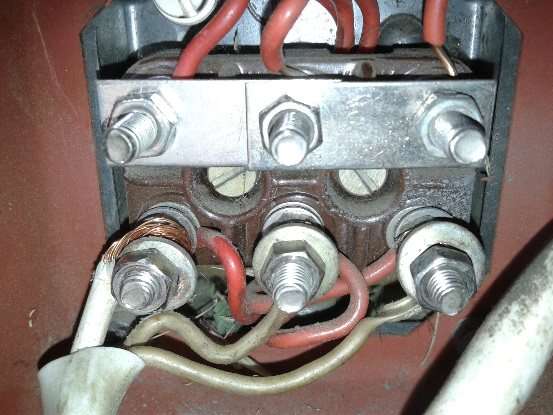

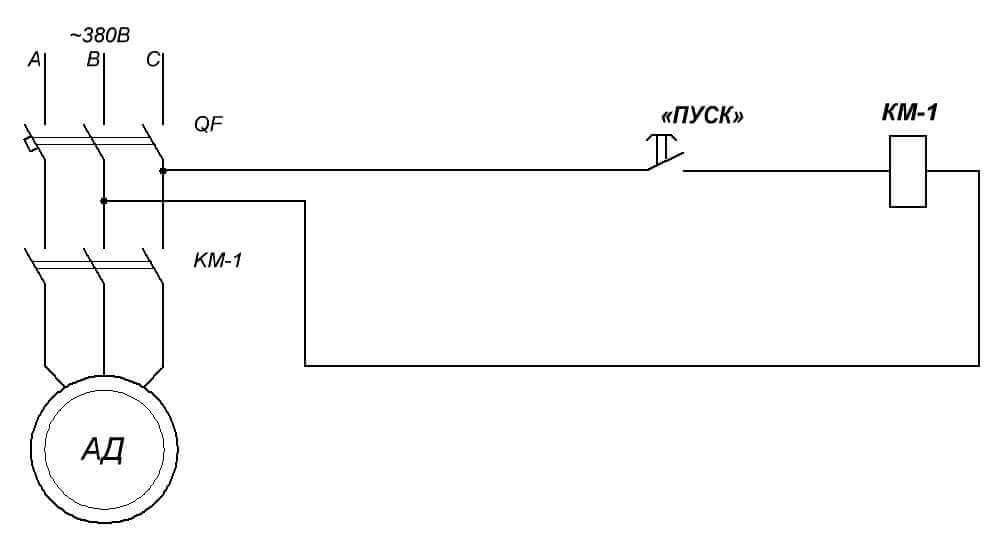

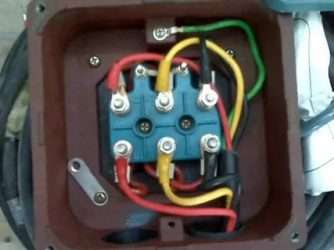

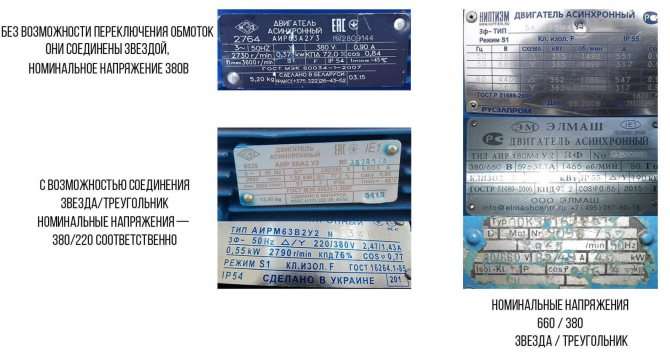

Обыденное подключение трехфазного мотора к трехфазной сети может стать сложный задачей для тех, кто никогда не сталкивался с ней. В некоторых агрегатах есть только три провода для подключения. Они позволяют сделать это по схеме «звезда». В других устройствах есть 6 проводов. В таком случае возникает выбор меж треугольником и звездой. Ниже на фото можно созидать реальный пример подключения звездой. В белоснежной обмотке подходит питающий кабель, и он подключается только к трем выводам. Далее установлены особые перемычки, которые обеспечивают правильное питание обмоток.

Чтоб было понятнее, как это воплотить без помощи других, ниже будет приведена схема такового подключения. Подключение треугольником несколько проще, т. к. три доп клеммы отсутствуют. Но это гласит только о том, что механизм перемычек реализован уже в самом движке. При всем этом нет способности воздействовать на метод соединения обмоток, а означает нужно будет соблюсти аспекты при подключении такового мотора в однофазовую сеть.

Электронный движок в домашней сети

Обыденное штатное напряжение домашней розетки 220 В. Оно считается однофазовым, и на него рассчитаны все электронные бытовые приборы, начиная от телека и заканчивая последней моделью кофемолки.

А вот по мере надобности включения трехфазного мотора в однофазовую сеть появляется несколько заморочек. А конкретно:

без доп устройств пуск неосуществим;
при работе мотора теряется 30 – 40 % мощи. Это принужденная утрата, потому что в работе задействованы только две обмотки статора заместо трёх.

Всё-таки асинхронные трехфазные движки мощью до 2,2 кВт с фуррором подсоединяют к обыкновенной домашней розетке. Для этого есть три испытанных метода.

Конденсаторное включение электродвигателя.
Резисторное включение.
Включение через частотный преобразователь.

Все три способа подключения имеют свои плюсы и минусы, потому выбирают более удачный применительно к определенным условиям. Также всё находится в зависимости от денежных способностей владельца.

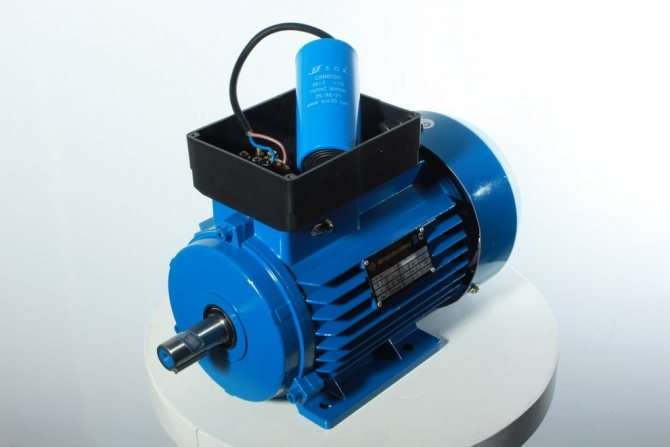

Конденсаторное включение

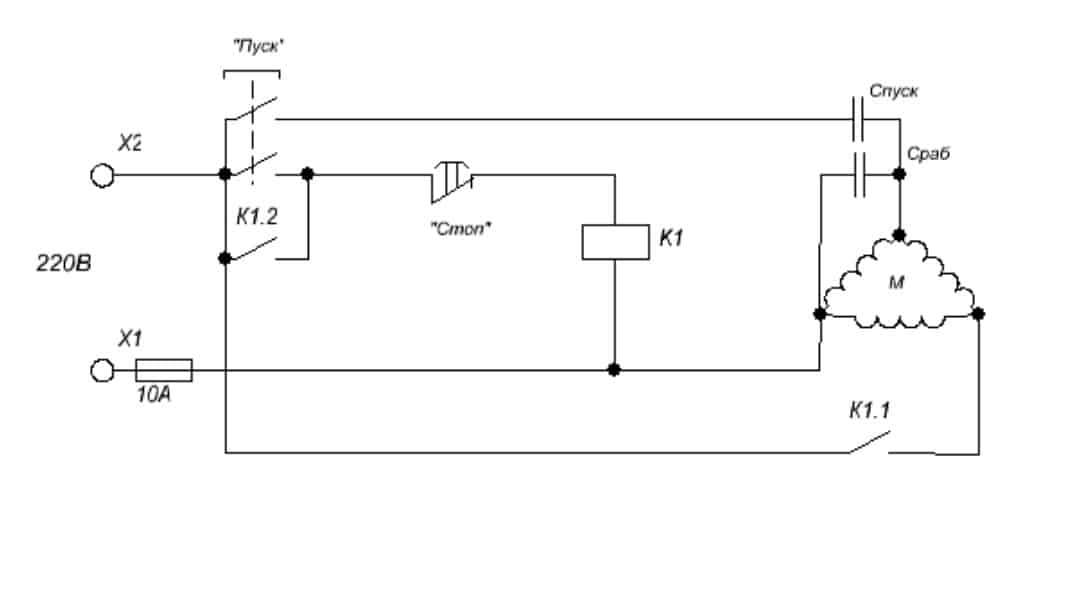

Это более распространённый метод. И заключается в внедрении некого количества ёмкостей, чтоб произошёл сдвиг фазы третьей незадействованной обмотки статора. Это изрядно упрощает пуск мотора. О том, как подключить 3х фазный движок на 220 вольт, тщательно видно на схеме. Тут сразу представлены два вида соединений обмоток статора.

С1- С4, С2-С5, С3-С6 – обозначения обмоток статора;
Ср – рабочий конденсатор;
Сп – пусковой конденсатор;
КН — кнопка для пуска.

Естественно, если движок без внедрения конденсаторов хорошо раскрутить вручную до 1 тыс. об/мин., а позже включить в сеть на 220 В, то, вероятнее всего, он будет работать. Но этим никто и никогда не занимался. Обычно находили либо брали ёмкости для пуска.

Ёмкость рабочего конденсатора рассчитывают по формуле С=67?Р, где Р – мощность мотора в кВт, а С – ёмкость конденсатора в мкФ. На практике пользуются ещё более обычной формулой – 7 мкФ на каждые 100 Вт мощи. К примеру, для мотора 2,2 кВт нужен конденсатор ёмкостью 154 мкФ. Конденсаторы таких огромных ёмкостей встречаются достаточно изредка, потому их набирают несколько и соединяют параллельно. При всем этом нужно учесть напряжение, на которое они рассчитаны. Оно должно быть больше 220 вольт приблизительно в полтора раза.

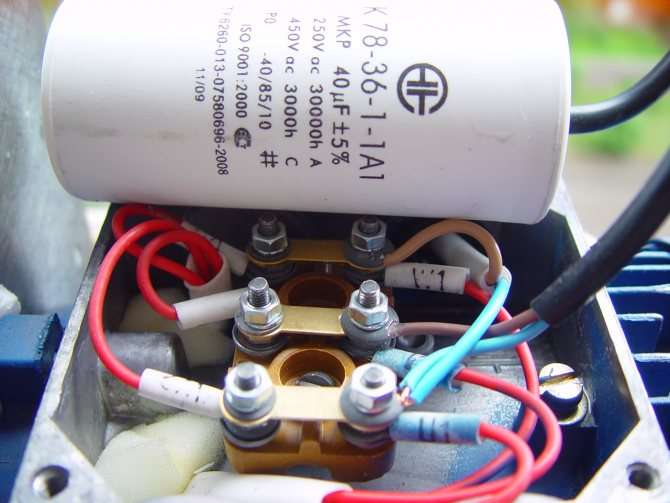

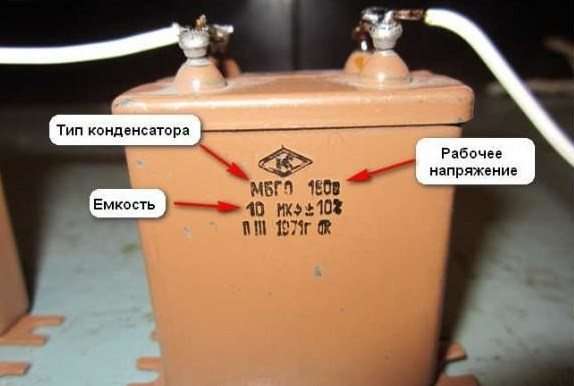

Обычно используют конденсаторы таких типов, как БГТ, КБП, МБГЧ, МБГО и им подобные. Это более неопасные бумажные ёмкости, способные выдерживать значительную перегрузку при запуске мотора. К тому же они слабо подвержены нагреву. Но при отсутствии их используют и электролитические конденсаторы. В таком случае корпуса этих ёмкостей соединяют и хорошо изолируют, потому что они после высыхания электролита способны взрываться при нагрузке. Правда, достаточно изредка.

При запуске мотора мощью до 2,2 кВт используют только рабочий конденсатор. Его полностью хватает, чтоб разогнать мотор до штатных оборотов. При большей же мощи нужно использовать и пусковой конденсатор. Его ёмкость больше рабочего в 2,5 – 3 раза, другими словами, для мотора в 2,2 кВт это будет 300 – 450 мкФ. В качестве пусковых ёмкостей нередко используют конкретно электролитические, потому что в данном случае они работают краткосрочно и необходимы только для пуска. После набора мотором собственных полных оборотов пусковые конденсаторы отключают кнопкой КН, что показано на схеме.

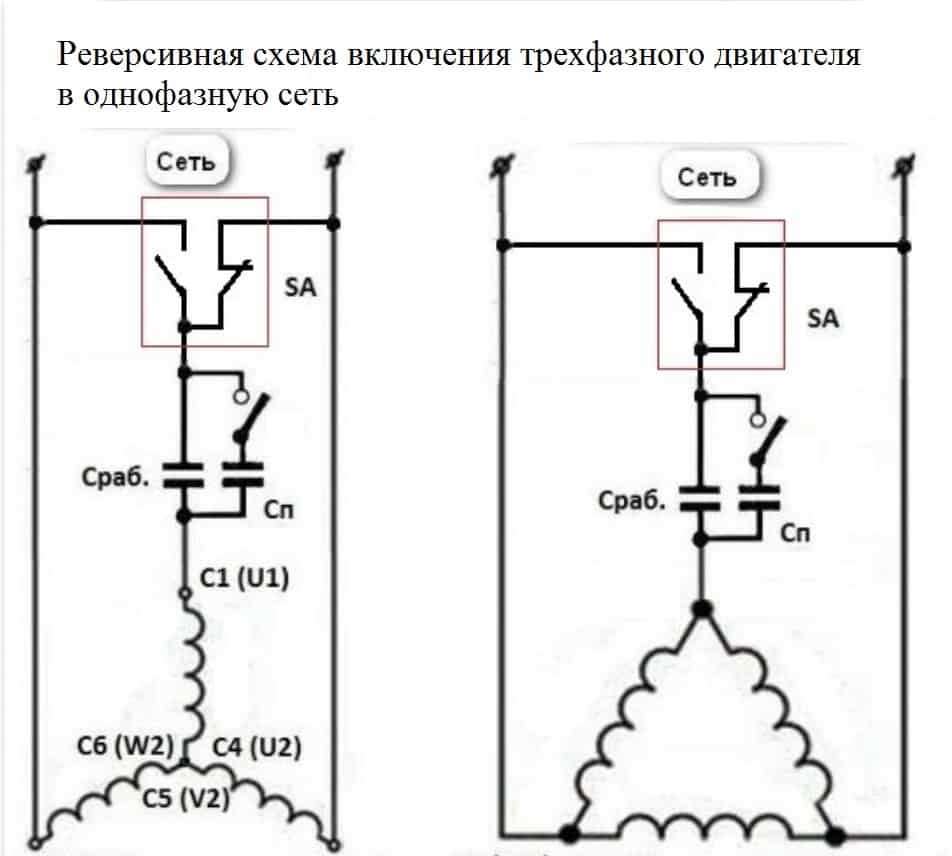

Чтоб поменять направление вращения электродвигателя, нужно сделать переключения. Для этого необходимо обратиться к схеме, где обмотки соединены «звездой»:

заместо С1-С2 подключить в однофазовую сеть С1-С3;
рабочий конденсатор Ср включить меж С2 и С3;
кнопку с пусковым конденсатором тоже переключить на С2-С3.

В схеме соединения «треугольником» проводят подобные деяния.

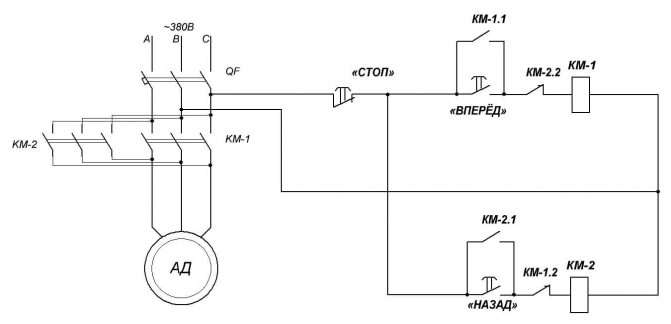

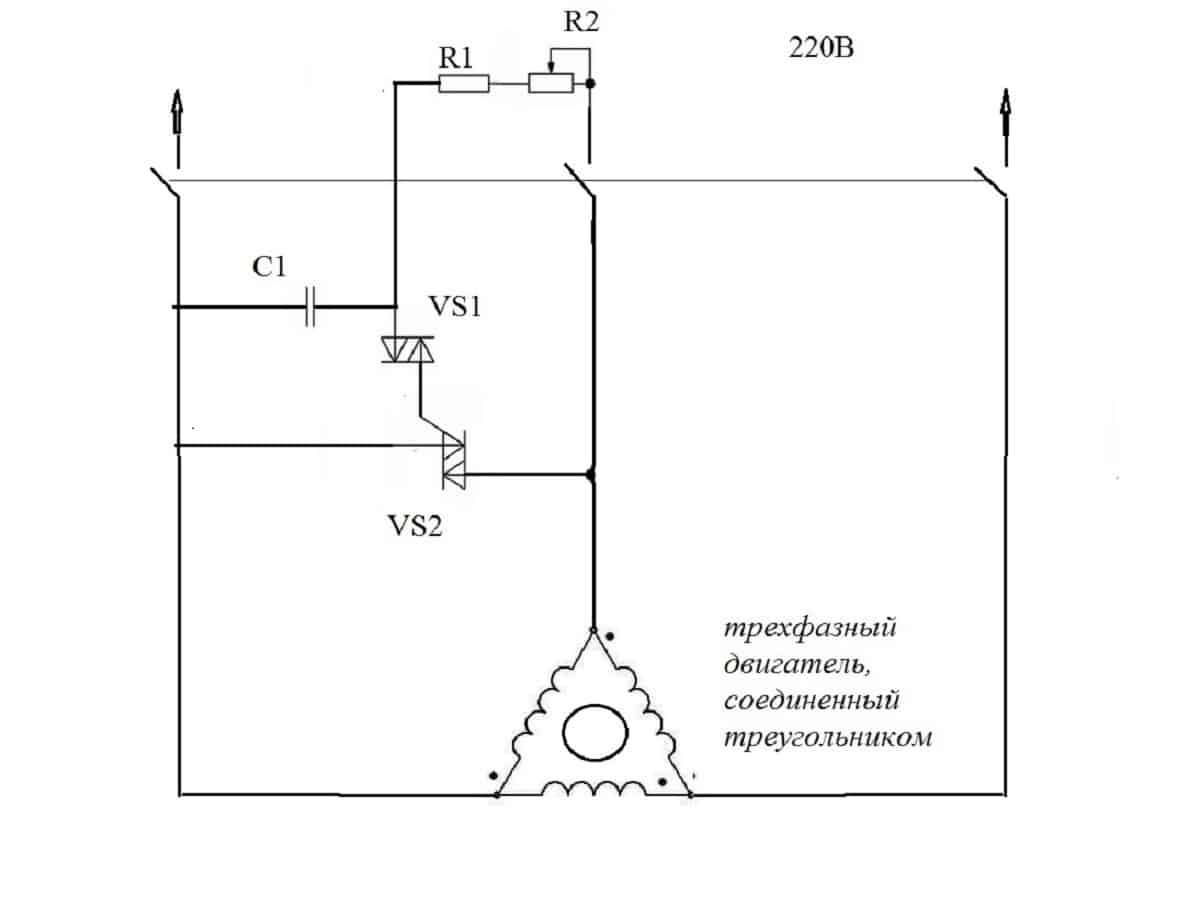

Существует особая электронная схема переключения вращения мотора, которая на практике употребляется достаточно изредка. Обычно настраивают вращение в какую-нибудь одну сторону. Мотор нужен для привода определенного устройства либо агрегата, и чтоб поменять вращение рабочего органа, используют обычный редуктор. Это можно узреть на примере токарного либо другого станка. В личном подсобном хозяйстве, к примеру, для конфигурации хода ленты, где калибруют картофель, также употребляют редуктор. Это изрядно упрощает определённую задачку и обеспечивает неплохую технику безопасности.

Резисторное включение электродвигателя

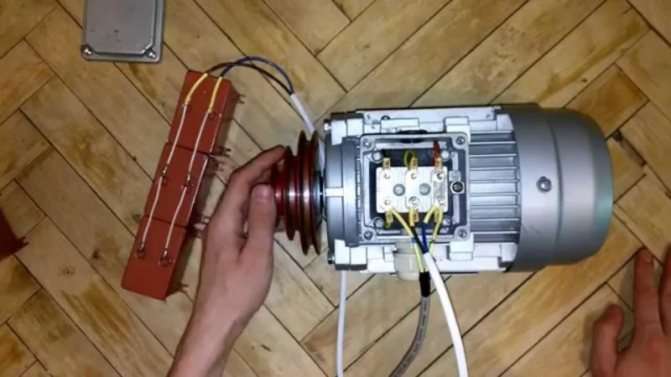

При отсутствии конденсаторов для включения трехфазного мотора в однофазовую сеть время от времени используют резисторы. Это массивные глиняние либо стеклованные сопротивления. Полностью сгодится вольфрамовая проволока шириной до 1 мм. При подключении её скручивают в пружину и укладывают в глиняную трубку.

Размер сопротивления рассчитывается по формуле R = (0,87? U )/ I , где U – напряжение однофазовой сети 220 В, а I – величина тока в амперах А.

Схема подключения с резисторами употребляется только для движков мощью до 1 кВт, потому что в сопротивлении происходит большая энергопотеря.

Через преобразователь частоты

Пуск 3-фазного мотора от сети на 220 В при помощи этого устройства на данный момент является самым многообещающим. Оттого оно употребляется в новейших проектах по управлению электрическими приводами. Дело в том, что при изменении напряжения и частоты сети изменяется количество оборотов мотора, а в итоге — и направление вращения.

Преобразователь представляет собой две электрические части, которые находятся в одном корпусе. Это управляющий модуль и силовой. 1-ый отвечает конкретно за запуск и регулировки, а 2-ой питает мотор электроэнергией.

Внедрение преобразователя для запуска трехфазного мотора от домашней сети позволяет резко уменьшить пусковой ток и, как следует, нагрузку. Фактически запуск мотора можно создавать равномерно, наращивая его обороты от 0 до 1000 – 1500 об/мин.

Пока таковой устройство имеет очень высшую цена, что ограничивает его применение в домашнем хозяйстве. Не считая того, из-за нехороших характеристик свойства самой электросети устройство повсевременно находится в стадии усовершенствования. Это принуждает многих владельцев воспользоваться старенькыми испытанными методами подключения трехфазных движков в однофазовую сеть.

Подключение к однофазовой сети

Трехфазный агрегат с фуррором можно подключить к однофазовой сети. Но стоит учесть, что при схеме, которая именуется «звезда», мощность агрегата не будет превосходить половины его номинальной мощи. Чтоб прирастить этот показатель, нужно обеспечить подключение по типу «треугольник». В таком случае можно будет достигнуть только 30-процентного падения мощи. Страшиться при всем этом не стоит, ведь в сети 220 вольт нереально появление критичного напряжения, которое бы повредило обмотки мотора.

Как подключить электродвигатель 380В на 220В

В жизни бывают ситуации, когда необходимо запустить 3-х фазный асинхронный электродвигатель от бытовой сети. Неувязка в том, что в вашем распоряжении только одна фаза и «ноль».

Что делать в таковой ситуации? Можно ли подключить мотор с 3-мя фазами к однофазовой сети?

Если с разумом подойти к работе, все реально. Основное — знать главные схемы и их особенности.

Конструктивные особенности

Перед тем как приступать к работе, разберитесь с конструкцией АД (асинхронный движок).

Устройство состоит из 2-ух частей — ротора (подвижная часть) и статора (недвижный узел).

Статор имеет особые пазы (углубления), в которые и укладывается обмотка, распределенная таким образом, чтоб угловое расстояние составляло 120 градусов.

Обмотки устройства делают одно либо несколько пар полюсов, от числа которых зависит частота, с которой может крутиться ротор, также другие характеристики электродвигателя — КПД, мощность и другие характеристики.

При включении асинхронного мотора в сеть с 3-мя фазами, по обмоткам в разные временные промежутки протекает ток.

Создается магнитное поле, взаимодействующее с роторной обмоткой и заставляющее его крутиться.

Другими словами, возникает усилие, прокручивающее ротор в разные временные промежутки.

Если подключить АД в сеть с одной фазой (без выполнения предварительных работ), ток появится исключительно в одной обмотке.

Создаваемого момента будет недостаточно, чтоб сдвинуть ротор и поддерживать его вращение.

Вот почему почти всегда требуется применение пусковых и рабочих конденсаторов, обеспечивающих работу трехфазного мотора. Но есть и другие варианты.

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для запуска ЭД с короткозамкнутым ротором от сети с одной фазой в большинстве случаев применяется конденсатор.

Конкретно он обеспечивает запуск устройства в 1-ый момент времени после подачи однофазового тока. При всем этом емкость пускового устройства должна втрое превосходить тот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х кв и используемых в домашних критериях, стоимость на пусковые конденсаторы высока и иногда соизмерима со ценой самого мотора.

Как следует, многие все почаще избегают емкостей, используемых исключительно в момент запуска.

Иначе обстоит ситуация с рабочими конденсаторами, внедрение которых позволяет загрузить мотор на 80-85 процентов его мощи. В случае их отсутствия показатель мощи может свалиться до 50 процентов.

Схемы подключения

Когда трехфазный движок подключен к сети 380, тогда любая его обмотка запитана от одной фазы. При соединении его к 220 вольтовой сети на две обмотки приходит фазный и нулевой провод, а 3-я остается незадействованной. Чтоб поправить этот аспект, нужно подобрать верный конденсатор, который в требуемый момент сумеет подать на нее напряжение. В эталоне в цепи должно быть два конденсатора. Какой-то из них является пусковым, а 2-ой рабочим. Если мощность трехфазного агрегата не превосходит 1,5 кВт, и нагрузка на него подается уже после того, как он наберет требуемые обороты, тогда можно использовать только рабочий конденсатор.

Направьте внимание! Без доп конденсаторов либо других приспособлений подключить впрямую движок на 380 к 220 не получиться.

В данном случае его нужно его нужно установить в разрыв меж третьим контактом треугольника и нулевым проводом. Если нужно достигнуть эффекта, при котором движок будет крутиться в оборотном направлении, тогда нужно на один вывод конденсатора подключить не нулевой, а фазный провод. Если движок по мощи превосходит, обозначенную выше, тогда пригодится к тому же пусковой конденсатор. Он устанавливается параллельно рабочему. Но стоит учесть, что в провод, который дет меж ними, на разрыв должен быть установлен выключатель без фиксации. Такая кнопка дозволит использовать конденсатор только во время запуска. При всем этом придется после включения мотора в сеть несколько секунд задерживать эту кнопку для того, чтоб агрегат набрал требуемые обороты. После чего ее нужно отпустить, чтоб не спалить обмотки.

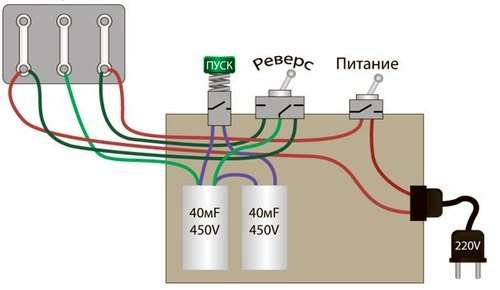

Если будет нужно воплотить включение такового агрегат реверсивно, тогда устанавливается переключатель на три вывода. Средний должен быть повсевременно подключен к рабочему конденсатору. Последние должны быть подключены к фазному и нулевому проводу. Зависимо от того, в какую сторону должно быть вращение, будет нужно выставить переключатель либо на ноль, либо на фазу. Ниже схематически изображена схема такового подключения.

Что такое трехфазный ток?

Большая часть асинхронных движков работает от трехфазной сети, потому вначале разглядим понятие трехфазного тока. Трехфазный ток либо трехфазная система электронных цепей – это система, состоящая из 3-х цепей, в какой действуют электродвижущие силы (ЭДС) схожей частоты, сдвинутые по фазе друг относительно друга на 1/3 периода(?=2?/3) либо 120°.

Большая часть производственных генераторов выстроено на базе трехфазной генерации тока. На самом деле, в них используют три генератора переменного тока, которые размещаются относительно друг дружку под углом 120°.

Схема с 3-мя генераторами подразумевает, что из данного устройства будут выводиться 6 проводов (по два на каждый генератор переменного тока). Но на практике видно, что бытовые, ну и промышленные сети приходят к потребителю в виде 3-х проводов. Это делается в целях экономии проводки.

Катушки генераторов соединяют таким образом, что на выходе выходит 3 провода, а не 6. Также данная коммутация обмоток генерирует ток мощью 380В, заместо обычных 220В. Конкретно такую трехфазную сеть привыкли созидать все юзеры.

ИНФОРМАЦИЯ: 1-ая система трехфазного тока на 6 проводах была придумана Николой Тесла. Позднее ее усовершенствовал и развил М. О. Доливо-Добровольский, который в первый раз предложил 4 и 3-х проводную систему, также провел вереницу тестов, где нашел ряд преимуществ данной коммутации.

Большая часть асинхронных движков работают от трехфазной сети. Разглядим подробнее, как устроена работа данных агрегатов.

Подбор конденсатора

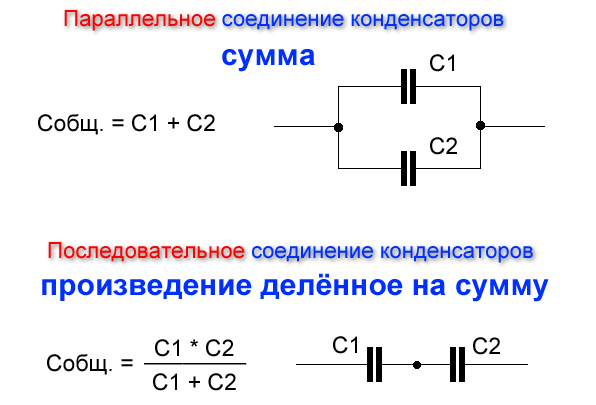

Не существует всеприменимых конденсаторов, которые бы подходили ко всем агрегатам без разбора. Их чертой служит емкость, которую они способны держать. Потому каждый придется подбирать персонально. Главным требованием для него будет работа при напряжении сети в 220 вольт, почаще они рассчитаны на 300 вольт. Чтоб обусловиться, какой конкретно элемент будет нужно, нужно пользоваться формулой. Если соединение осуществляется звездой, тогда нужно силу тока поделить на напряжение в 220 вольт и помножить на 2800. Показателем силы тока берется цифра, которая указана в свойствах мотора. Для подключения треугольником формула остается таковой же, но последний коэффициент меняется на 4800.

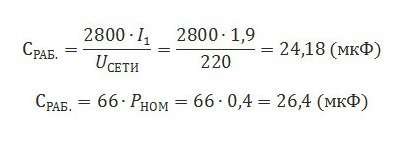

К примеру, если на агрегате написано, что номинальный ток, который может протекать по его обмоткам составляет 6 ампер, тогда емкость рабочего конденсатора будет 76 мкФ. Это при подключении звездой, для подключения треугольником итог будет 130 мкФ. Но выше говорилось, что если агрегат испытывает нагрузку при старте либо имеет мощность больше 1,5 кВт, тогда пригодится очередной конденсатор – пусковой. Его емкость обычно в 2 либо в 3 раза больше рабочего. Другими словами для соединения звездой пригодится 2-ой конденсатор с емкостью 150–175 мкФ. Подбирать его придется опытным методом. В продаже может не быть конденсаторов требуемой емкости, тогда можно собрать блок для получения требуемой числа. Для этого доступные конденсаторы соединяются параллельно, чтоб их емкость сложилась.

Направьте внимание! Есть некое ограничение по мощи трехфазных агрегатов, которые можно запитать от однофазовой сети. Оно составляет 3 кВт. При превышении этого значения может выйти из строя проводка.

Почему пусковые конденсаторы лучше подбирать опытным методом начиная с меньшего? Дело в том, что при недостающем его значении будет подаваться ток большего значения, что может вывести из строя обмотки. Если его значение будет больше требуемого, тогда агрегату будет недостаточно импульса для пуска. Более наглядно представить себе подключение можно при помощи видео.

Вывод

Во время работы с электронным током соблюдайте технику безопасности. Не запускайте ничего, если до конца неуверены в корректности выполненного подключения. Непременно посоветуйтесь с опытным электриком, который даст подсказку, сумеет ли проводка выдержать требуемую нагрузку от агрегата.
