Сделать снегоуборщик своими руками — модели и варианты постройки самодельной машины для дома или дачи (115 фото)

Устройство снегоуборщика

Если появилась необходимость сделать снегоуборочную машину для дачи своими руками, нужно знать главные различия спецтехники. Это поможет более точно обусловиться с подходящей самодельной моделью.

Главные различия снегоуборщиков заключаются в последующих узлах:

1. Мотор. Снегоуборочные навески не имеют личного мотора. Привод они получают от мотоблока, мини-трактора. Настоящие снегоуборщики работают от бензинового либо электронного мотора.
2. Снегоуборочный узел. Механизмом для захватывания снега выступает шнек либо ротор. Есть комбинированные модели – шнекороторные.
3. Механизм узла перемещения снегоуборщика. Несамоходные модели установлены на лыжи. Могут находиться колеса, но все равно для движения агрегат необходимо толкать. Самоходные снегоуборщики получают привод на колеса от мотора. Оператор только управляет направлением движения. Фабричные самоходки выпускают на колесном и гусеничном ходу.

Для предстоящего исследования снегоуборщика необходимо знать главное его устройство:

1. Тяговую силу агрегат получает от мотора. Сначала движок приводит в действие снегоуборочный механизм: шнек либо ротор. У самоходных снегоуборщиков мотор передает вращающий момент узлу перемещения: колесам либо гусеницам.
2. Ковш является кожухом снегоуборочного механизма. Рабочий элемент размещен всегда впереди снегоуборщика. От габаритов ковша зависит ширина и высота захвата снежного пласта за один проход.
3. Желоб для выброса снега оснащают поворотным козырьком, задающим направление. Квадратный либо круглый рукав изготовлен из металла, пореже – пластика. В самоделках используют кусочек ПВХ канализационной трубы поперечником 110 мм. Козырьком выступает колено.
4. Шнек либо ротор – рабочие узлы агрегата, созданные для захвата снега. 1-ый вариант ножика припоминает спираль и работает по принципу мясорубки. Ротор – это типичная крыльчатка с лопастями. Создающийся вихревой поток увеличивает выброс снега за счет доп потоков воздуха. Для продуктивности работы снегоуборщики могут комплектовать комбинированными узлами, состоящими из шнека и ротора.
5. Колеса для снегоуборщика используют на резиновом ходу. Принципиально устанавливать шины с глубочайшим рисунком протектора для обеспечения неплохой сцепки на скользкой поверхности.
6. Гусеничный ход имеют снегоуборщики промышленного производства. Томные самоходные агрегаты с бензиновым мотором характеризуются усовершенствованной проходимостью по сложной местности.
7. Ручки имеет даже самоходный снегоуборщик. Они необходимы для управления техникой. На ручках ставят органы управления сцеплением, газом, запуском мотора.

Принципиальным узлом снегоуборщика является панель управления. Стоит она на самоходных промышленных агрегатах. На панель выведены все органы управления: кнопки, тумблера, рычаги.

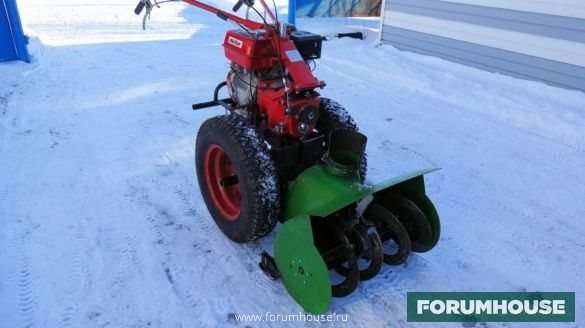

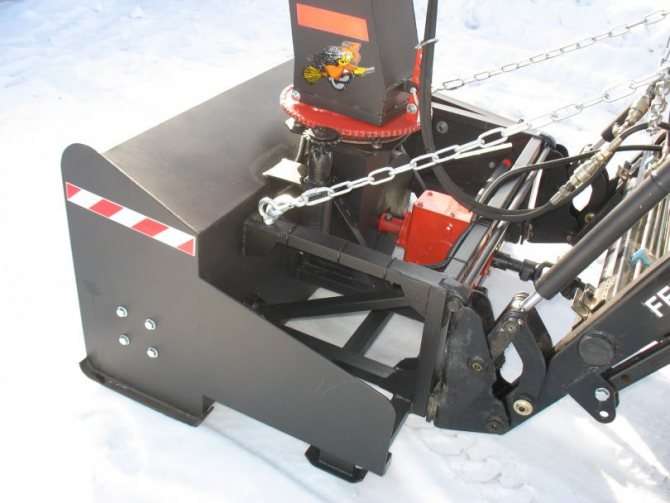

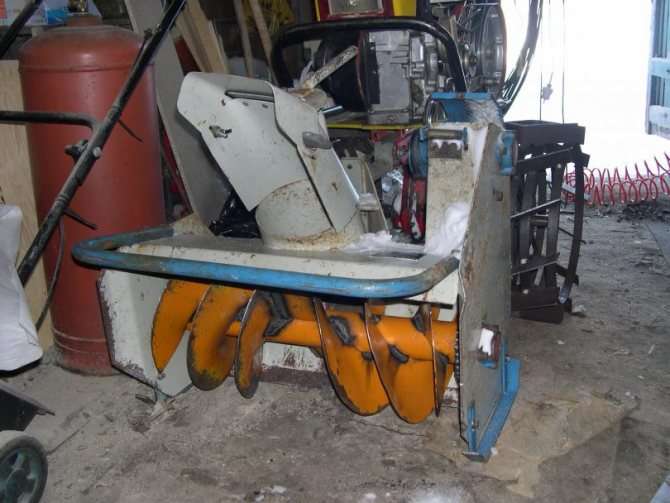

Подвесное оборудование для мотоблока: самодельный снегоуборочный ковш и шнек

На фото ниже вариант самодельного снегоуборщика Cuznetzov, изготовленного в виде подвесного оборудования к мотоблоку.

У юзера портала уже есть фабричный снегоуборщик, потому увлекателен ход его мыслей при разработке самоделки.

Покупной снегоуборщик отлично совладевает с обыденным снегом. Самоделку я брошу в «бой» по уборке томного влажного либо утоптанного снега, оледенелого наста, который только лопатой долбить.

Итак, самодельный снегоуборщик предназначен для томных работ, на которых жаль «убивать» фирменный агрегат. Это обусловило его конструкцию:

• Шнек открытого типа из толстого металла.
• Мощнейший мотор, редуктор и коробка.
• Огромные колеса.

Последним двум пт идеальнее всего отвечает привод снегоуборщика — мотоблок. Осталось только сделать шнек и подобрать детали для редуктора. Работу разбили на этапы:

1. Изготовка ковша и шнека.

1. Ковш после покраски.

1. Редуктор взят от старенького байка «Урал».

Снегоуборщик изготовленный своими руками из металлолома в собранном виде. Для сопоставления: рядом с самоделкой стоит фабричный (голубий) снегоуборщик.

После испытаний снегоуборщика могу сказать, что он берёт хоть какой снег: лежалый, со льдом, с мусором, влажный. Из недочетов: 1. Чем далее въезжаешь в сугроб, тем выше снегоуборщик пробует на него взобраться. Это из-за огромных оборотов шнека и низкого вращающего момента. В плотном томном снегу шнек захлебывается и движок мотоблока теряет обороты. 2. При уборке оледеневшего наста впервой я разорвал правый шнек. Во 2-ой раз погнул крыльчатку и срезало 7 болтов. Всё стремительно поправил. Фабричный снегоуборщик не сумел бы работать в таких критериях, если это не флагманские массивные модели техники.

Вывод: открытый шнек — преимущество при работах на мёрзлом снеге. Мотоциклетный редуктор не самый идеальный вариант, но он выдерживает нагрузки, которые на раз-два «убили» бы редуктор обыденного снегоуборщика.

В предстоящем Cuznetzov поставил на мотоблок колёса с развитыми грунтозацепами и без лопаты и особенных усилий пробил снегоуборщиком дорожки в сугробах.

Ещё в планах юзера — переработать ковш и убрать из него редуктор. Повысить обороты ротора для более далекого выброса снега. Снизить обороты шнека и сделать его и вал ещё прочнее, чтоб не заниматься рихтовкой металла после работ по лежалому снегу.

Как сделать снегоуборщик своими руками из бензопилы

Имея под рукою чертежи, самодельный снегоуборщик своими руками получится сложить даже из бензопилы. Внедрение такового привода имеет ряд плюсов:

• низкая цена;
• высочайшая производительность;
• возможность доукомплектования снегоуборщика самодельными узлами.

Тяговую силу самодельный агрегат будет получать от двигателя внутреннего сгорания. Для привода обустраивают цепную передачу. Шину с бензопилы убирают. Вал мотора уже обустроен звездочкой. Аналогичную деталь ставят на валу самодельного шнека. Для самого мотора бензопилы сваривают раму. Ковш выгибают из листовой стали. Шнек делают из кусочка трубы шириной 20 мм. Винтообразные лопасти ножика вырезают железные либо резиновые с транспортерной ленты.

Изготовка шнека

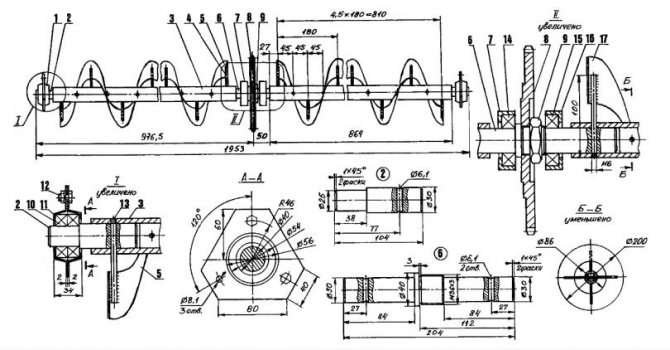

Разыскивая для сборки чертежи снегоуборщика, сначала нужно отыскать схему шнека. Валом самодельного винтообразного ножика выступает трубка сечением 20 мм. Лучшая длина – 80 см. На концах приваривают цапфы, набивают молотком подшипники. На них будет крутиться шнек самодельного снегоуборщика. В середине трубы пропиливают сквозной паз и вставляют прямоугольную пластинку размером 120х70 мм. Лопатки будут крутиться вкупе с валом, выталкивая снег из ковша через дефлектор.

Самодельные фракционные кольца в количестве 4 штук вырезают из стали. Их растягивают до образования спирали, приваривают к трубе. Если ножики шнека самодельного снегоуборщика делать из транспортерной ленты, крепление резиновой полосы производят болтами к за ранее приваренным на трубе проушинам.

Сборка агрегата

После производства шнека делают для него самодельный корпус. Хорошим вариантом является кусочек трубы либо бочки поперечником приблизительно 300 мм. Вырезанный сектор в виде половинки немного разгибают. Бока заваривают металлом, в середине располагают ступицы, вставляют шнек с подшипниками. С одной стороны, цапфа должна выступать. На конец вала насаживают звездочку, такую же, как и на движке бензопилы.

Раму сваривают из уголков. Под движок приспосабливают площадку с полозьями. Ее делают с возможностью перемещения вдоль рамы и следующим надежным креплением в избранном положении. К раме впереди укрепляют ковш самодельного снегоуборщика, сзади выводят ручки управления. На правой ручке располагают рычаг управления дроссельной затворкой. После установки мотора звездочки соединяют цепью. Страшный узел передачи закрывают кожухом. Для перемещения раму самодельного снегоуборщика комплектуют лыжами либо приспосабливают колеса от старенькой телеги.

Изготовка шнека из металла

Шнек состоит из 2-ух лопаток в центре и 4 лопастей, по две с каждой стороны. Конечный поперечник шнека 300 мм, приблизительная ширина ковша 600-640 мм, ширина лопаток – 120 мм.

На форуме step139 тщательно разъясняет, как делать расчеты.

У него вышло, что для готовой спиральной лопасти поперечником 300 мм и шириной 220 мм с шириной рабочей части лопасти 70 мм необходимо вырезать рассеченное кольцо с внешним поперечником 324 мм и растянуть его на 220 мм. Из кольца необходимо было высечь сектор с хордой 47,5 мм.

Это была самая непростая часть работы: кольца выпиливались из железного листа шириной 2 мм – болгаркой и лобзиком по металлу и растягивались до подходящего размера.

step139Юзер FORUMHOUSE

Для большей жесткости шнека оставил перемычку в средней части кольца. Длина перемычки 150 мм от торца до наружного круга и на 10 мм в торце выбрана полуокружность под вал (поперечник вала 20 мм). Если у кого-либо поперечник вала будет другой, то соответственно и полуокружность пилите под собственный вал.

Лопатки сделать было нетрудно.

step139Юзер FORUMHOUSE

Я отрезал болгаркой прямоугольник 1600х300 мм и шириной 2 мм. Разметил центр и как на наброске просверлил, поэтапно меняя сверла, два отверстия поперечником 20 мм. После чего пластинку разрезал напополам. У каждой половины загнул края по 20 мм, попеременно зажимая их (края) в тисках.

Боковые пластинки: два уголка 40х40 длинноватой 300 мм

Сборка шнека: step139приварил лопатки перпендикулярно относительно вала, отмерил 220 мм и приварил две боковые пластинки.

Пластинки нужно варить перпендикулярно валу и на одной оси с лопатками.

Струбцинами зажимал лопасти к лопаткам и пластинам и все это проваривал. Центральная перемычка каждой лопасти должна плотно прижаться к валу, а перемычки у каждой пары лопастей должны поместиться строго друг напротив друга и на расстоянии 110 мм от боковых пластинок и лопаток.

Далее был вырезан и приварен к валу диск для венца задней звезды от байка «Минск» (большая ведомая звезда).

Ах так смотрится шнек с подшипниками:

Другие этапы производства «изумрудного снегопера» востребовали меньше времени и сил: был изготовлен кожух ковша, патрубок, труба для выброса снега, рама, установлен движок и другие элементы.

Длина патрубка в самой недлинной части составила 120 мм – достаточно, чтоб закрепить на нем трубу для выброса снега. Мастер старался делать выброс как можно короче.

На длинноватых трубах пропадает энергия и скорость. Смысл трубы – задать направление выброса.

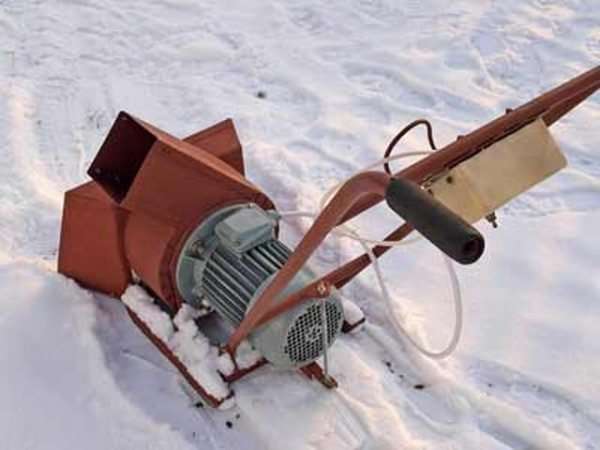

Как самому сделать электронный снегоуборщик

Электронную снегоуборочную машину своими руками собирают из сильной болгарки, дрели, используют мотор от стиральной машинки. Самым пользующимся популярностью тяговым устройством является триммер. Для самодельного агрегата используют электрокосу с ровненькой штангой и движком мощью более 1 кВт.

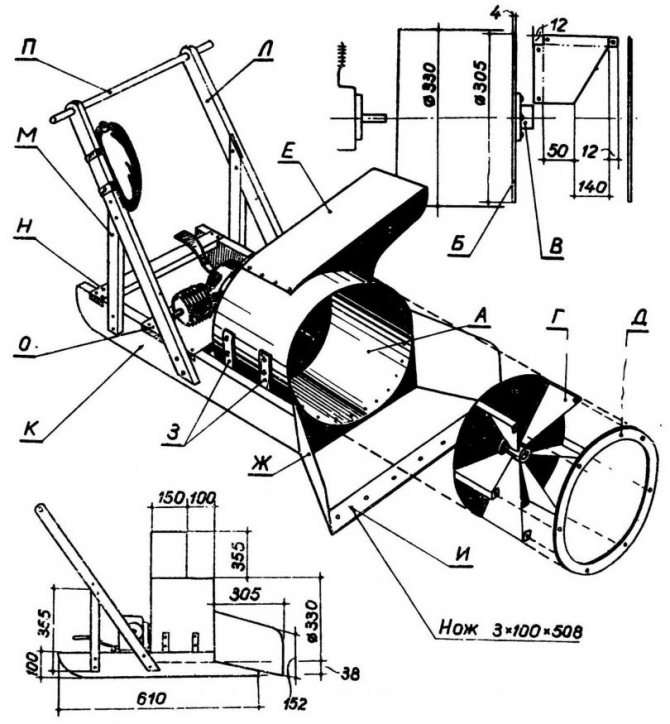

Чертежи электронного снегоуборщика

Поначалу будет нужно отыскать для снегоуборочной машины своими руками чертежи, отображающие схему ротора. Конкретно этот узел является рабочим и самым сложным в изготовлении. По чертежу также проще сделать самодельную улитку для ротора.

Сборка изделия

Создание самодельного снегоуборщика происходит в последующей последовательности:

1. Корпус улитки вырезают из нержавеющей бочки для пива. Болгаркой отрезают кусок со стороны днища шириной 150 мм. Нарисовав две пересекающиеся полосы крестом, на деньке определяют центр окружности. В точке скрещения просверливают отверстие под вал редуктора триммера.
2. В самодельной улитке определяют, где будет верх. На боковом бортике прорезают отверстие шириной 100 мм, приваривают отрезок трубы. Длины патрубка должно хватить для крепкого насаживания отводящего рукава из кусочка канализационной ПВХ трубы.
3. Вырезав из металла полукруг, заваривают 1/3 часть улитки с торца. Затычку ставят в высшей части, чтоб снег направлялся воздушным потоком к отводящему рукаву.
4. Лопасти самодельного роторного вентилятора вырезают из стали. Должно получиться 4 однообразные по размеру пластинки. Лучше, чтоб они совпадали даже по весу. Так получится обойти дисбаланса вращающегося ротора. Пластинки приваривают крестом на железный дисковый ножик триммера.
5. Сборку начинают с прикручивания болтами редуктора электрокосы к днищу бочки. На вал насаживают крыльчатку. Пробуют прокрутить, чтоб лопасти не цепляли стен.
6. Для наилучшего захвата снега самодельный снегоуборщик оснащают направляющей лопаткой. Прямоугольную пластинку приваривают перпендикулярно к торцу улитки, только с нижней стороны. Когда от толкания вперед самодельный снегоуборщик будет продвигаться, направляющая лопатка начнет захватывать снег и подавать на лопасти вращающегося ротора.

Самодельный снегоуборщик ставят на лыжи. Кабель подключают к розетке, пробуют запустить движок. Для управления используют родную штангу электрокосы. На видео снегоуборочная машина своими руками:

Как сделать роторную снегоуборочную машину своими руками

Мощная роторная снегоуборочная машина для дома своими руками получится с двигателя внутреннего сгорания. Дополнительно пригодится топливный бак, глушитель, трос для выведения управления дроссельной затворкой на ручку самодельного агрегата. Сделать вал ротора можно лишь на станке. Улитку, раму и другие элементы без помощи других сваривают из металла.

Описание и подготовка девайсов

Разработка сборки самодельной роторной машины похожа на создание снегоуборщика из электрокосы. Аналогичным образом из пивной бочки делают улитку. Если в триммере к днищу прикручивали болтами редуктор, то тут ротор делают самодельный. Конструкция состоит из 2-ух подшипников на валу. Надеты они в ступицы, которые закреплены к задней стене улитки. На вал с рабочей стороны насажена крыльчатка с лопастями. Выступающую часть вала за границы улитки оснащают шкивом.

Самодельный снегоприемник укрепляют к раме. Бензиновый мотор устанавливают на регулирующиеся полозья. Ремнем соединяют шкивы ротора и мотора. Для перемещения самодельную машину ставят на резиновые колеса.

Достоинства комбинированных агрегатов

Комбинированная самоделка снегоуборщик состоит из соединенного вкупе шнекового и роторного механизма. Тяговым устройством выступает электронный либо бензиновый мотор. Преимущество самодельной комбинированной модели в производительности. Шнек захватывает широкую полосу снега, перемалывает даже слежавшиеся и немного заледенелые пласты. Маленькая масса поступает в улитку, где лопасти вращающейся крыльчатки делают завихрение. Размельченный снег под высочайшим давлением воздуха вылетает из отводящего рукава на расстояние до 15 м.

Как сделать снегоуборщик к мотоблоку

Умельцы много демонстрируют видео с самодельными снегоуборщиками, прицепляемыми к мотоблоку. Их отличие исключительно в том, что механизмы являются навесками. Тяговую силу самодельные снегоуборщики получают через ремень от мотора мотоблока.

Есть 3 всераспространенные модели самодельных навесок:

1. Роторную самодельную навеску изготавливают аналогично, как для роторной снегоуборочной машины с двигателем внутреннего сгорания. Направляющих лопаток можно поставить две, что позволяет прирастить ширину захвата снега.
2. Проще всего оснастить мотоблок самодельным отвалом. Рабочую часть вырезают из ? части трубы поперечником 300 мм. С тыльной стороны приваривают тяги и сцепной механизм, позволяющий стремительно соединять отвал с мотоблоком.



3. Шнекороторная самодельная навеска является комбинированным устройством. Для мотоблока – это самый производительный механизм. Улитка ротора закреплена к тыльной стороне ковша шнекового снегоприемника. Поначалу винтообразной ножик перемалывает снег. Рыхловатая масса поступает в улитку, где ротор перемешивает ее с воздухом и выбрасывает через отводящий рукав.

Роторную и шнекороторную навеску для мотоблока обычно ставят на лыжи. Отвал лучше оснастить подъемным механизмом, чтоб вышел настоящий самодельный бульдозер.

Самодельный снегоуборщик из мотора от мотоблока

Поначалу покажем, какой снегоуборщик вышел у юзера портала.

Коробка снегоуборщика с «тарелкой» и фрикционом большим планом.

Некие участники FORUMHOUSE поразмыслили, что это — не самодельный снегоуборщик, а «машина», полностью собранная из различных покупных агрегатов по принципу конструктора.

Мне нравится возиться с железом. Я считаю, что если делаешь самоделку для работы по участку, то она не должна отличаться от промышленных моделей. Только нужно стараться, чтоб вышло крепче и дешевле магазинной. Двигатель внутреннего сгорания мощью 7 л.с. я взял от мотоблока. Колеса тоже от него. «Тарелка» — самодельная, изготовлена из дюралевого шкива. Фрикцион не штампованный, а на сто процентов выточен из металла.

Естественно, при изготовлении самодельного снегоуборщика использовались готовые детали. К примеру, цепь для привода применена от мотора мотороллера.

Шестерни от токарного станка.

Редуктор снегоуборщика на сто процентов разборный и тоже самодельный.

Всё на подшипниках и на сальниках.

Крыльчатка сварена из металла шириной 3 мм.

Ручки с рычагами управления снегоуборщиком.

Ковш снегоуборщика и шнек сварные железные и покрашены.

Самодельный снегоуборщик в сборе.

Ходовые тесты снегоуборщика.

Снегоуборщик просто совладал с сугробом высотой 0.4 м. В предстоящем думаю приделать к нему съёмную щетку, чтоб чистить садовые дорожки с плиткой.

Принципиально. Когда andreyy69 мастерил снегоуборщик, все токарные работы он делал безвозмездно у знакомых мастеров, с которыми работает на одном предприятии. Сам юзер — проф сварщик.

Механизм работы машин по уборке снега

Снегоуборщик для дома бывает электронным и бензиновым. Отличие в методе питания: 1-ые работают от электричества, 2-ые используют бензин. Устройство снегоуборщика и сущность его работы смотрятся так. Вращающийся механизм собирает груды снега, а потом выталкивает его в подходящем направлении. Именно потому, весь снегоуборочный инвентарь делится на одноступенчатые и двухступенчатые машины. В первом случае для выталкивания употребляется сила, которую делает шнек (имеет резвую скорость вращения), во 2-м к работе подключается к тому же ротор. Такое оборудование именуется роторные снегоуборщики.

Ротор стоит на входе выпускного желоба, крутится и выталкивает снег. Шнек вертится с еще наименьшей скоростью и, как следует, изнашивается еще медлительнее. Шнеком именуется механизм, который размельчает снег, а потом направляет его вовнутрь снегоуборщика. Отыскать шнек вы можете в фронтальной части устройства. Обычно он делается из металла, смотрится крепким и цельным. По воззрению некоторых юзеров, шнек больше припоминает бурильную установку либо винт в увеличенном виде. Он крутится вокруг собственной оси, умело перемалывая снег и подавая его вовнутрь.

Советуем также прочесть

Самодельный роторный снегоуборщик неплох тем, что он просто совладевает даже с сугробами, которые обморозились либо были спрессованы. Для удобства эксплуатации изготовители делают поверхность шнека зубчатой.

Также электроснегоуборщик комплектуется движком и выпускным желобом, регулирующим дальность выбрасывания снега и его направление. В качестве средства перемещения могут употребляться колеса либо гусеницы.

Также все снегоуборочные машины можно поделить на самоходные модели и несамоходные. Движение может осуществляться движком (вы только направляете механизм) либо человеком.

Изготовка снегоуборщика: начало работы

Заблаговременно приготовьте сварочный аппарат, дрель и болгарку по металлу. Также для вас непременно потребуются листы кровельного железа и стали, трубы различного поперечника, уголки, подшипники и болты, отдельный угольник и железные струбцины, фанера.

1. Заблаговременно обусловьтесь, снегоуборочный инвентарь какого типа вы бы желали сделать: шнековый либо шнеково-роторный. 2-ой вариант несколько труднее, но в сильные снегопады его продуктивность еще выше.
2. Пожалуй, главной деталью изготовляемого механизма будет шнек. Он представляет собой приводный вал, к которому накрепко прикреплены «режущие» кольца. Вал изготавливают из трубы поперечником 3/4 дюйма. По длине она в точности совпадает с длиной ковша. К каждому концу привариваются цапфы. В предстоящем они разрешат установить вал в подшипники.
3. Если вы планируете сконструировать двухступенчатый снегоотбрасыватель, в центре трубы цепляется пластинка из металла размером 12 х 27 см. Ее главная задачка – переправлять снег в желоб. По краям цепляются кольца, шириной 10 мм, изготовленные из транспортерной ленты. Также вы сможете вырезать их из листовой стали шириной 2 мм.
4. Чтоб сделать ковш, идеальнее всего взять кровельное железо. Ковш закроет шнек сразу с 3-х сторон, а высшая часть малость подвинется вперед.
5. Боковые части ковша можно сделать из фанеры шириной 10 мм. Естественно, это не снегоуборочная лопата своими руками, но сможете быть убеждены – фанера выдержит. По краям ставятся самоцентрирующиеся подшипники со интегрированным валом и шнеком. 2 см – конкретно таким будет расстояние от краев спирали. Основное, чтоб шнек не цеплялся за ковш. Вверху в неотклонимом порядке вырезается отверстие, созданное для выпускного желоба. Чтоб его сделать, вы сможете пользоваться кусочком канализационной трубы (поперечник 15 см либо больше). Вверху труба изгибается, задается необходимое направление для выпадения снега.
6. Чтоб просто снимать и обслуживать движок, похлопочите о сооружении специальной рамы для установки. Железные уголки окажутся очень кстати. Приварите к раме планки из металла, чтоб закрепить ковш со шнеком и мотор. Просверленные отверстия разрешат установить колеса и ручку.
7. Лыжи и колеса – последующий шаг производства. Чтоб снегоуборщик нормально перемещался, вы сможете использовать колеса либо лыжи. 2-ой вариант лучше – снег есть снег. Лыжи делаются из металла и крепятся по принципу санок. Расстояние от рамы должно быть наименьшим. Если вы все-же надумаете ставить колеса, похлопочите о том, чтоб они имели наибольший уровень сцепления, были устойчивы даже к очень сильным морозам.
8. Так как мы с вами изготавливаем ручные снегоуборщики, у них непременно должны быть свои ручки. Схема снегоуборщика подразумевает установку ручек из труб поперечником в полдюйма. Комфортнее всего укреплять их болтами. При перемещении снегоуборщика для вас должно быть комфортабельно и комфортно это делать. Снегоочиститель – не трактор, и сам он точно не поедет.
9. Несколько слов о роторе. Не имеет значения, делаете ли вы снегоуборщик из триммера либо используете хоть какой другой метод. Но в двухступенчатой конструкции заместо шнека можно сделать улучшенный ротор. Он смотрится как ось, вокруг которой скреплены 4 прямоугольные пластинки. Лучше, чтоб они имели по бокам ободки – это сделает лучше забор снега. Похлопочите, чтоб поперечник ротора в точности соответствовал поперечнику ковша и не бился о него.
10. Самодельный электронный снегоуборщик может оснащаться обычным электродвигателем мощью 1 кВт. Основное, чтоб он был изолирован от попадания воды и снега – вы ведь не желаете следить замыкание, правильно? То же самое касается и шнура электропитания. На нем не должно быть повреждений.
11. Соединить движок с валом можно 2-мя методами: редуктором и ременной подачей.

Таким образом, обычный снегоуборщик своими руками оснащается электродигателем, отдельным ковшом со шнеком, выпускным желобом, рамой со особыми ручками и проводом. В качестве несущего механизма вы сможете использовать лыжи либо колеса. Что касается шнека, он быть может сделан по разным принципам. Об этом уже говорилось выше.

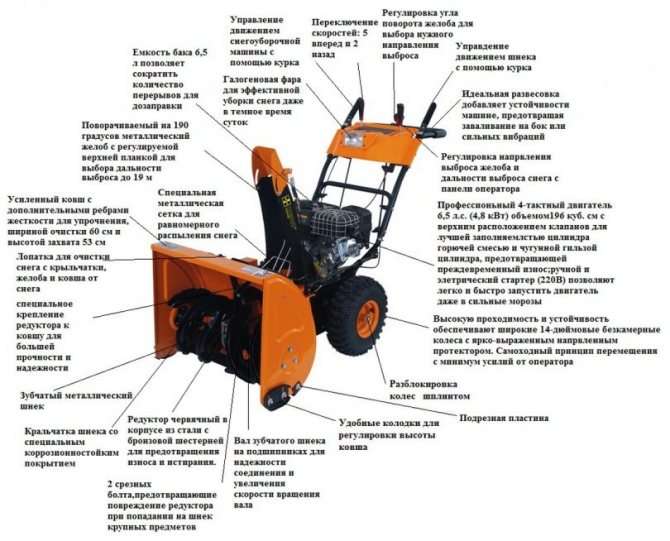

Схема механического устройства

Устройство снегоуборщика достаточно легко и имеет в базе несущую раму. На нее устанавливаются движок, снегозахватывающий ковш, ручки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается поначалу в полость механизма, а потом в выбросную трубу.

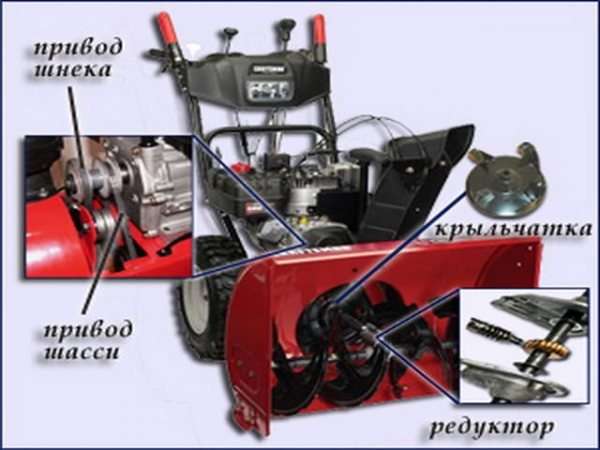

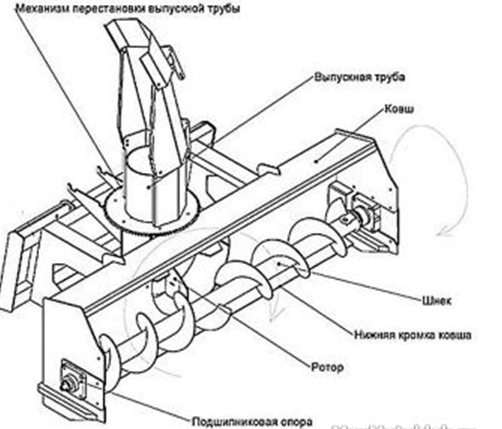

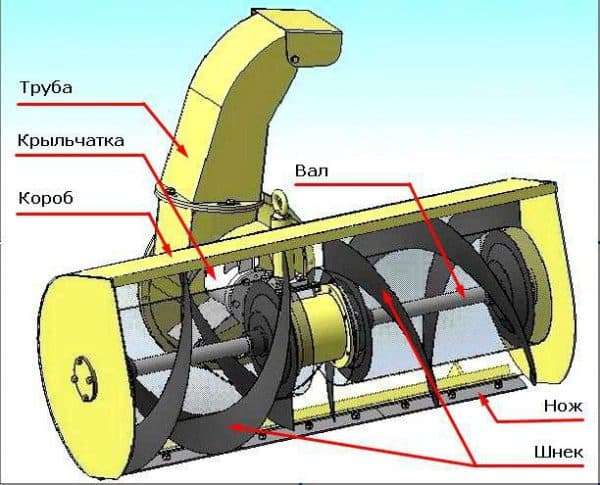

Схема самодельного снегоуборщика наглядно показывает устройство агрегата.

Схема -1

Самый обычный снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Фаворит 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен железной пластинкой-лопаткой (ротором), прикрепленной в центре приводного вала.

Видео: Самодельный роторный уборщик снега

Поподробнее о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки огромных объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность мотора определяет тип снегоуборщика:

• Ручной, механический. Движок мощью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой юзером физической силы. Снегоуборщик механический своими руками сделать проще всего.

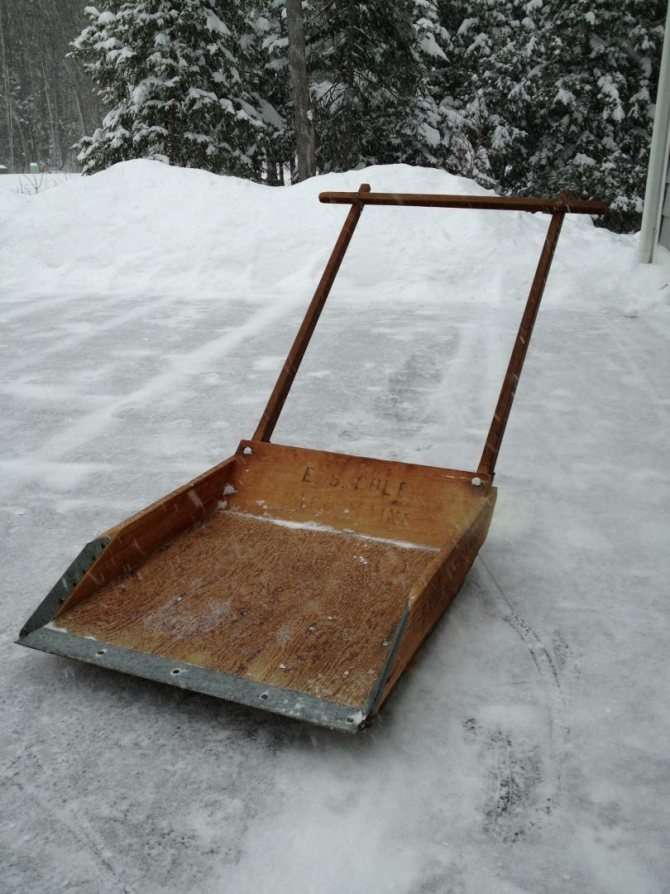

• Интересно, что “механическим снегоуборщиком” именуется также пластмассовая лопата с ручкой в виде железной скобы, снабженная с оборотной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать верный наклон лопаты, чтоб шнек не висел в воздухе, а конкретно крутился, таковой вариант “мотолопаты” без мотора очень эффективен для уборки не утрамбованного снега (до 10 см) на маленьких площадях, в особенности в недоступных местах.
• Самоходный. Достаточно мощнейший движок, от 10 л.с., обеспечивает работу оборудования и движение колес либо гусениц.

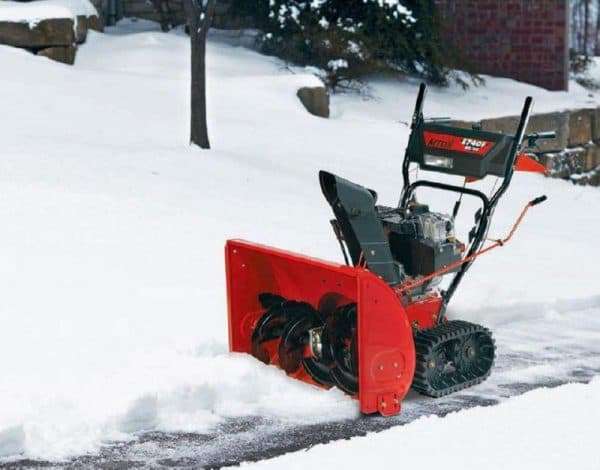

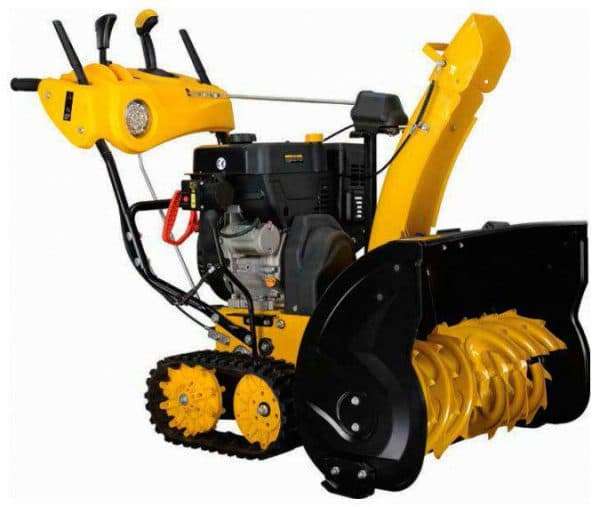

Гусеничный снегоуборщик

Гусеничная мини-техника

При нагрузке на глубочайшем снегу лучше гусеничный ход. Снегоуборщик своими руками на гусеничном ходу нетрудно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фонарями, веб-камерой и управлять ею удаленно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается более производительной.

Предупреждения и полезные советы

1. Выбрать снегоуборочную машину – это одно, а сделать ее без помощи других – совсем другое. Непременно используйте чертежи, когда будете планировать работу.
2. В ручной шнек нередко попадают маленькие предметы. Изготовленный своими руками снегоуборщик может сломаться, а движок – заклинить, если не поставить особые предохранители.
3. Электродвигатель имеет собственный кабель, но почти всегда он не предназначен для работы в сильный мороз. Провод начнет «замерзать», установка будет работать с перебоями. Рекомендуем выбирать провода ПГВКВ, также SiHF и аналоги.
4. Габариты ковша необходимо предугадать заблаговременно. К примеру, если планируется расчистка очень узеньких дорожек, рабочая поверхность на них может просто не поместиться.
5. Очень комфортно, когда в одноступенчатом снегоуборщике выпускной желоб размещен сверху и с боковой стороны. В данном случае снег преодолевает еще наименьшее расстояние. Спираль шнека наклоняется под маленьким углом туда, где находится желоб.

Самодельный снегоуборщик сделанный в гараже Можно прийти к выводу, что изготовка машины по уборке снега является хоть и сложный, но полностью выполнимой задачей.

Издержки на изготовка еще меньше, чем если б для вас пришлось брать такое устройство в магазине. Если гласить о себестоимости, то электронная установка обходится еще дешевле, ежели бензиновая. Ну и весит она в разы меньше. Взвесив все «за» и «против», можно с уверенностью гласить о том, что для уборки территорий малой и средней площади комфортно и совместно с тем дешево иметь свой снегоуборщик.

Электронный снегоуборщик бытового предназначения способен существенно облегчить расчистку придомовой местности в зимний период и стать верным ассистентом на долгие и длительные годы. Нынешний рынок переполнен предложениями как российских, так и забугорных изготовителей, и не так просто обусловиться, на каком из них тормознуть. В этой статье разглядим, на что следует направить внимание при покупке и как не ошибиться при выборе.

Техника безопасности

Независимо от того, каким конкретно образом сделан снегоуборщик, воспользоваться им нужно с осторожностью. Долгая работа допускается только при ношении непроницаемых для звука наушников.

Воспрещается убирать снег самодельными аппаратами в неплотно прилегающей одежке и в обуви, которая может скользить. Даже при соблюдении таких критерий не нужно убирать местность более 2–3 часов в день. По другому вредное действие вибрации, а в случае бензинового аппарата – к тому же выхлопных газов – станет уже небезопасным для здоровья.

Категорически нельзя курить при заправке бензинового снегоуборщика, также разводить открытый огнь для других целей. До пуска мотора нужно убедиться, что емкости с горючим находятся минимум в 3 м. До начала работ также следует выполнить последующие деяния:

• инспектировать плотность топливной аппаратуры;
• оценивать надежность крепления отдельных деталей;
• найти, нормально ли все работает на холостом ходу.

Нельзя направлять снежную струю в сторону окон и других хрупких предметов, людей и животных. Не нужно и касаться выпускного аппарата мотора, когда он работает. В это время поверхность движков бывает очень нагрета. Бывалые обладатели снегоуборщиков всегда работают в очках и стараются без необходимости не взбираться даже на относительно пологие уклоны, не спускаться с них.

После окончания работы механизм нужно вполне оглядеть снаружи, убедиться в его исправности и отмыть от всех загрязнений.

О том, как сделать снегоуборщик с электродвигателем своими руками, смотрите в видео ниже.

Главные аспекты при выборе

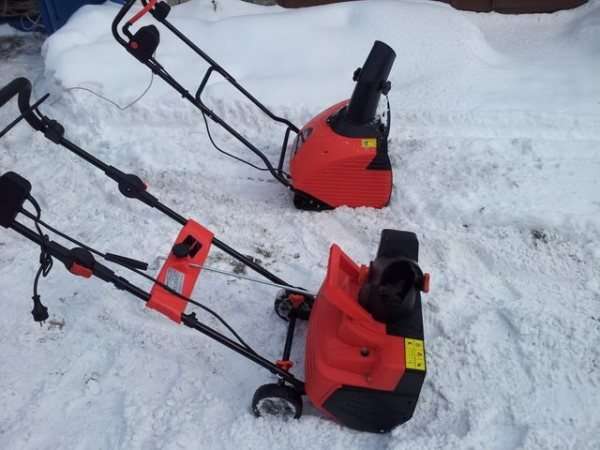

Остановимся тщательно на электронных снегоуборочных машинах, работающих от сети 220 В.Высококачественный снегоуборщик электронный без особенного труда расчистит участок вокруг пригородного дома, площадку поблизости гаража, тропинки в саду либо подъезд для автомобиля, ведущий к центральной трассе. Но как неважно какая техника, снегоуборочные агрегаты имеют не только лишь положительные моменты, присущ им и ряд недочетов, исследовав которые получится минимизировать возможность ненадобного приобретения и подобрать более сбалансированный вариант. Либо отважиться на сборку снегоуборщика своими руками.Сначала, следует обусловиться, какую по площади местность планируется очищать от снега. В случае уборки террасы, маленького двора и нескольких дорожек, можно приобрести эталоны малозначительной мощи до 1.3 кВт. Но если появляется необходимость уборки огромного участка, здесь не обойтись без массивного 1.8-2.0 кВт. Мощность электронных снегоуборочных машин варьируется от 0.65 до 2 кВт, ограничения обоснованы возможностью проводки в личных домах. Но возникают в продаже электронные модели на 3 кВт.Удаленность от источника электронного питания зависит только от размера шнура. Следует сразу уделять свое внимание на комплектацию, ведь в некоторых случаях придется производить доп расходы на покупку удлинителя, который непременно должен быть в прорезиненной морозоустойчивой оболочке контрастного цвета, отлично видимой на белоснежном снегу. Разматывание и сматывание шнура доставляют некие неудобства, к тому же нужно смотреть, чтоб он не попал под ноги либо крутящиеся части механизма.

Аспекты при выборе

Вобщем, некие модели снабжены функцией автоматического сматывания.Большая часть электронных снегоуборщиков созданы для уборки рыхловатого снега сразу после выпадения, пока не вышло слеживание и оледенение. Потому, если вы планируете создавать расчистку, наведываясь на дачу временами, следует узнать, способен ли избранный аппарат совладать с таковой задачей.Выбирая снегоуборочный агрегат, нужно учесть, в каких погодных критериях планируется его эксплуатация. Ведь многие модели не способны работать, когда температура окружающего воздуха опускается ниже 5 градусов, связано это с низким качеством применяемого пластика, он просто трескается и рассыпается на морозе.Важным аспектом при покупке является высота снежного пласта, захватываемого механизмом, и материал основания, которое планируется расчищать. Железные лопасти шнека способны разрушить целостность дорожек, выложенных тротуарной плиткой либо камнем. В данном случае следует дать предпочтение моделям с прорезиненными лопастями либо закрытыми резиновыми накладками.Совершая покупку, нужно направить внимание на наличие сервисных центров в вашем регионе. Более известные марки имеют консульства в почти всех городках, малоизвестные компании могут вообщем не предоставлять гарантийного обслуживания.

Достоинства электронных моделей

Достоинства снегоуборщика

• Электронные снегоуборочные машины отличаются более демократичными ценами по сопоставлению с бензиновыми аналогами.
• Они еще компактнее и легче, а это упрощает их передвижение и хранение в бесснежный период года. Существует возможность опустить в багажное отделение автомобиля, привезти с собой на дачу, а сокрытая розетка в заборе дозволит подключиться к сети и очистить подход к дому.
• Отпадает необходимость закупки бензина и масла, что существенно сберегает деньги. Ну и цена электричества на порядок ниже углеводородного горючего. Отсутствие специфичного аромата делает легкодоступным хранение не только лишь в раздельно стоящем помещении, да и в кладовой.
• Не очень высочайший уровень шума работающего агрегата.
• Маневренность управления, просто перемещается даже на узеньких участках.
• Отсутствие выхлопных газов во время работы.
• Наличие фары позволяет создавать уборку снега в черное время суток.

Устройство снегоуборщиков

Все конструкции электронных снегоуборщиков снабжены:

• движком;
• шнеком;
• выпускным желобом;
• защитным ковшом;
• опорными колесами;
• ручкой и переключателем.

Работа снегоуборщиков базирована на захвате снежной массы и откидывании её в сторону. Зависимо от метода захвата шнеки можно поделить на:

Винтовый ротор снаружи отдаленно похож на шнек домашней мясорубки. Режущая кромка шнека бывает полностью ровненькой, без выемок и зазубрин (такие используют в моделях для уборки рыхловатого, не так давно выпавшего снега) либо с наличием острых зубьев, напоминающих диски циркулярки. Снабженные схожим ротором снегоуборщики способны без усилий вгрызаться в слежавшиеся снежные пласты, покрытые оледенелой коркой.

По материалу производства роторы делят на:

• железные;
• пластикорезиновые;
• резиновые.

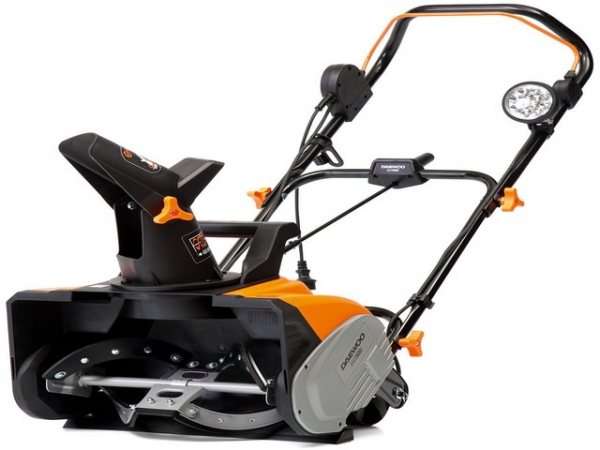

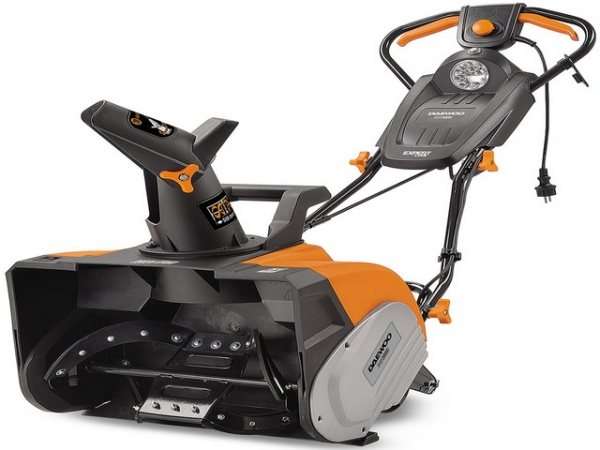

модель Daewoo Dast 3000E

Застрявшие меж лопастями камень либо ветка способны заклинить крутящиеся механизмы и вывести из строя движок. Чтоб уменьшить возможность сжигания дорогостоящих узлов снегоуборщика, шнеки укрепляют срезными (предохранительными) болтами, которые ломаются сначала при непредусмотренной остановке машины сторонними предметами. Аналогичным способом крепится и крыльчатка в двухступенчатых системах. Поменять сломавшийся болт полностью может быть своими руками без вербования мастеров сервисного центра.

Через выпускной желоб осуществляется выброс снега в сторону. В качестве материалов для производства его используют металл либо пластик. В аннотации компания производитель обычно указывает очень вероятную длину откидывания. В обыденных критериях это расстояние может несколько отличаться, всё находится в зависимости от высоты снежного покрова, его смеси и плотности, также от силы ветра. Так, высоты пласта около 5 см может не хватить для откидывания на существенное расстояние, а очень сильный встречный ветер способен откидывать летящую снежную массу назад.Высшая часть желоба вооружена козырьком, при помощи которого регулируется высота выброса снега.Ручка переключатель даёт возможность регулировать направление выброса. Очень комфортно, когда независимо от того, в какую сторону движется аппарат, весь снег собирается с 1-го бока расчищаемой площадки.В бытовых электронных снегоуборщиках такие опции осуществляются в ручном режиме.

Принципиально. Пластмассовые эталоны наименее подвержены коррозии в процессе использования, но чем легче машина, тем паче высочайший у неё уровень вибрации.

Daewoo Dast 2600E

Защитный ковш закрывает крутящиеся механизмы, расположенные в фронтальной части машины. Его габариты определяют размер захвата снежной массы. Несложно додуматься, что чем больше ковш, тем паче мощнейший движок должен быть установлен на снегоуборщик, сразу возрастать должна толщина его стен. Тонкие хрупкие конструкции ковша подвержены не только лишь частичной деформации в процессе работ, да и поломкам.Упрощает движение снегоуборочной машины оснащение её железным подрезным ножиком, размещенным в нижней части ковша.Некие машины снабжены лыжами, на которые опирается ковш. Регулировочный механизм позволяет без помощи других задать расстояние от поверхности земли до режущей кромки шнека. Такая конструкция комфортна при чистке основания из уплотненного отсева, машина не будет захватывать отдельные куски и раскидывать их по сторонам. Это сбережет не только лишь дорожки, да и близко находящиеся предметы: сила выброса достаточна, чтоб попавший камень разбил стекло либо травмировал человека.Ножик и лыжи стремительно выходят из строя, для роста эксплуатационного периода их делают обоесторонними. Когда происходит истирание одной стороны, их достаточно просто перевернуть на другую и прикрутить своими руками.

Механизм работы

1. Какой идеальнее всего движок взять за базу грядущего агрегата? Идет речь о том, поставить в конструкцию электронный движок, либо мотор, работающий на бензине.

   Если вы намереваетесь убирать только придомовые дорожки, то электродвигателя полностью может хватить.

2. Если площадь широкая, то использовать лучше двигатель внутреннего сгорания. К тому же для вас не будет мешать шнур от электронного мотора, который может вымерзать зимой, чем вызвать куцее замыкание.
3. Целесообразнее будет выбрать бензиновый аналог снегоуборщика.
4. Последующим моментом будет выбор базы для будущей снегоуборочной машины, т.е. придется делать всю конструкцию самому, включая главные рабочие узлы, либо в качестве движущей силы будет применен мотоблок либо другое средство.
5. Если основой будет мотоблок, то конструирование снегоуборщика будет сводиться только к изготовлению ковша и шнека, находящегося в нем. Естественно, без выводной трубы и простой железной рамы тоже не обойтись.

6.В данном комплектации, вал отбора мощи, расположенный в мотоблоке, будет соединен с ротором снегоуборщика, что и будет приводить в движение всю конструкцию.

7.У самоходного бензинового снегоуборщика, изготовленного без использования сторонних агрегатов, механизм работы несколько другой. Колесная база либо гусеницы, зависимо от того, что вы установите на агрегат, будут приводить в движение снегоуборщик без помощи других.

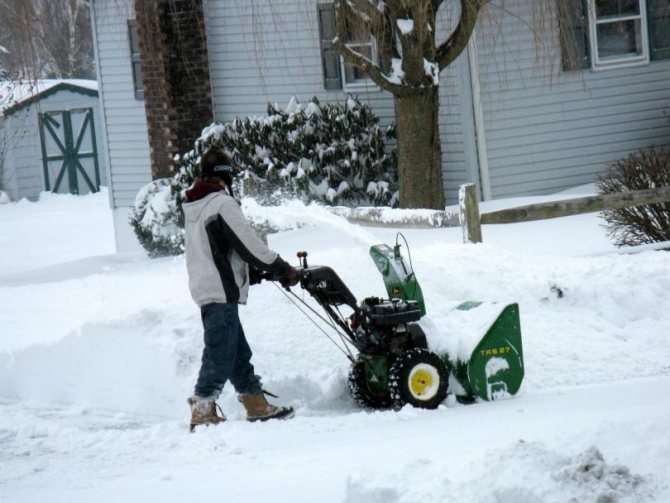

Механизм работы

8.В остальном он будет работать точно также, как и снегоуборщик на мотоблоке. Крутящиеся лопасти, находящиеся на железном валу шнекового механизма, подгребают снежную массу к центру.

9.Там размещены две пластинки, которые тоже крутятся, загребая снег далее, передавая его на роторный механизм. Ротор производит дополнительное измельчение снежного покрова, передавая его далее, в выводную трубу.

10.Из трубы снежная масса вылетает наружу на определенное расстояние (дальность выброса будет зависеть от мощи применяемого мотора).

Разглядим несколько фаворитных моделей

модель Хэндэ s 400

• Снегоуборщик электронный Daewoo Dast 2600E отлично зарекомендовал себя в критериях грозных зим. Такая машина способна захватывать слой снега высотой 27 см и шириной 46 см.Его пластмассовый корпус способен выдерживать морозы до -50 градусов.Резино-металлические шнеки просто убирают не только лишь свежевыпавший снег, да и слежавшиеся сугробы, при всем этом полностью не повреждают покрытие дорожек и площадок.Движок защищен от перегрева и попадания воды.Колоритная фара обеспечивает не плохое обозрение убираемой поверхности.Вес снегоуборщика 15 кг, мощность 2600 Вт.Гарантия изготовителя 3 года является доказательством высочайшего свойства.
• Снегоуборщик Daewoo Dast 3000E — последующая разработка компании Daewoo, в нем установлен движок мощью 3000 Вт, что позволило прирастить габариты ковша. Сейчас толщина срезаемого пласта снега составляет 33 см, ширина 51 см. Некординально выросла и масса агрегата — до 16.8 кг.
• Снегоуборщик Хэндэ s 400 имеет мощность 2000 Вт, что позволяет убирать снег до 25 см. Ширина ковша 40 см делает его очень маневренным. Движок защищен от перегрева, при сильных нагрузках происходит его отключение для остывания. Противоударный морозоустойчивый пластик делает вероятным работу при значимых морозах. Можно регулировать своими руками дальность и направление выброса снега.

Самодельный снегоуборщик

снегоуборщик своими руками

Домашним умельцам, владеющим основами сварочных и токарных работ, под силу собрать снегоуборщик без помощи других. Может быть, он будет несколько уступать по дизайну покупным аналогам по наружному дизайну, но получить нужные технические свойства полностью реально.Для производства снегоуборщика своими руками пригодится асинхронный электронный движок мощью 1.8-2.5 кВт, можно использовать и наименее массивные моторы, но в данном случае дальность отбрасываемого снега будет недостаточной. Принципиально обеспечить движку надёжную плотность, на него не должен попадать снег ни с какой стороны для предотвращения замыкания.Рама снегоуборщика обычно производится из металла, профильная труба подойдет как нельзя лучше.Для ручки управления используют водопроводную трубу поперечником 20 мм.Ковш собирают из покрытой цинком стали либо кровельного железа, отдельные части соединяют меж собой заклепками либо сварными швами.

как сделать своими руками

Габариты ковша нужно выполнить на 2-3 см больше шнека для обеспечения беспрепятственного вращения.Для выбросного желоба используют канализационную пластиковую либо железную трубу, но можно согнуть его из листа жести.Шнек — более трудоёмкий процесс сборки снегоуборщика. Будет нужно высококачественная центровка, уменьшающая уровень шума и вибрации во время работы. Для вала подойдет 3?4-дюймовая труба. Сам шнек производится из транспортерной ленты шириной 1 см. Пригодится вырезать круги поперечником 28 см: разрезав их по спирали, получают полностью применимые заготовки, которых будет нужно 4 шт. Привод быть может цепным либо ременным. Все применяемые подшипники должны быть закрытыми, предотвращающими попадание в них снега и воды.Применив собственный опыт схожих работ, полностью может быть собрать надежную модель, способную соперничать с фабричными аналогами.

Как сделать шнек с колесами из транспортерной ленты

После полевых испытаний Старик усовершенствовал шнек, чтоб он сдвигал больше снега к откидывающей лопатке и сделал поворотный желоб для регулировки направления и дальности отброса.

Для нового шнека умелец купил на рынке 1,5м транспортерной ленты шириной 10мм (стоимость вопроса 700 руб.) и вырезал из неё четыре кольца поперечником по 28см. Если нет электролобзика, вырезать можно, ввернув в дощечку два самореза и вращая её по кругу.

Новый шнек — труба ?, в какой закреплена железная лопатка и четыре резиновых кольца, присоединенных к особым пластинам.

Крутят шнек 205 самоцентрирующихся закрытых подшипника. Единственное требование к ним — чтоб они были закрыты от попадания снега. Идеально совладевает с этой задачей опора кардана от автомобиля «Жигули» 01-07 модели (классика).

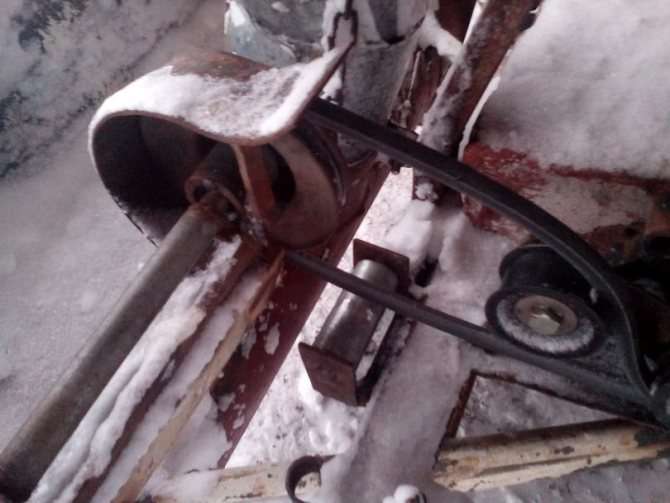

Приводом шнека быть может либо цепь, либо ремень (если подразумевается внедрение мотора от мотоблока, на котором установлен шкив). Все комплектующие продаются в автомагазинах.

Корпус шнека изготовлен из кровельного железа, боковины из фанеры 10мм. По размеру корпус на 2 см больше шнека – так нужный зазор есть, но он совершенно невелик. Крепление мотора изготовлено так, чтоб его можно было без использования инструмента снять и за пару минут переставить на снегоход. К тому же без мотора снегоуборщик проще очистить от снега. База поворотного желоба для отброса снега — кусочек пластмассовой канализационной трубы поперечником 160мм.

Поперечник желоба должен быть больше ширины лопатки шнека, которая выбрасывает снег.

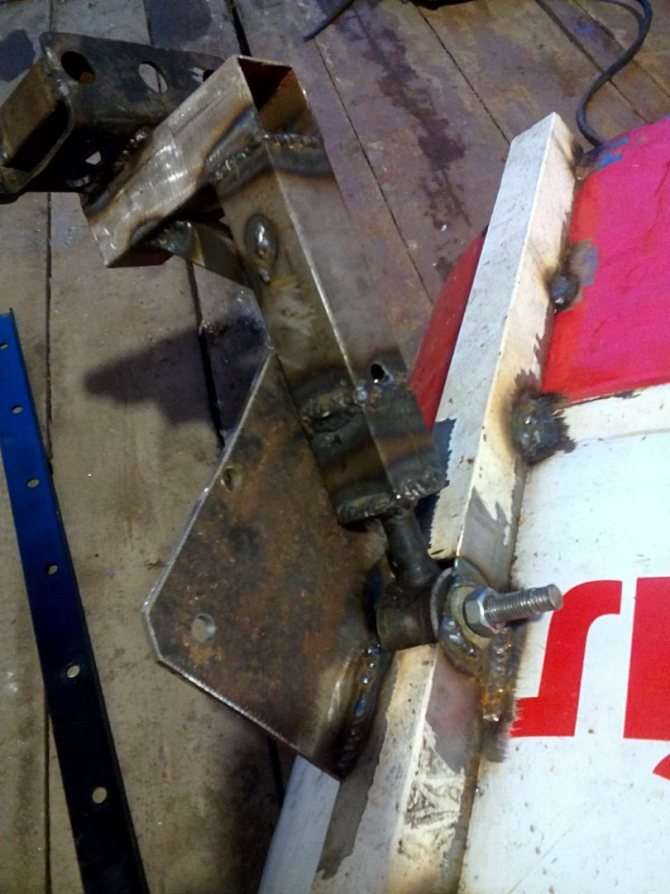

Для производства рамы использовались железные уголки 50Х50мм. К поперечным уголкам приварены уголки 25Х25мм, к которым крепится быстросъемная платформа мотора. Ручка и поперечные уголки закреплены к продольным уголкам рамы на болтах «М8».

Основание для лыж изготовлено из древесных брусков.

СтарикПользователь FORUMHOUSE

Незначительно «подшаманил» собственного снегоуборщика, сделал желоб для выброса снега незначительно длинней чем до этого, покрасил. Сейчас снегоуборщик не только лишь замечательно совладевает с возложенной на него функцией, да и стал смотреться чистоплотно.

Таковой обычный и стильный снегоуборщик можно сделать за пару выходных. Трат на его изготовка фактически не требуется, служит длительно, работает отлично, хранится в сарае, много места не занимает.

Источник: vsamodelino.ru
