Пресс для сена своими руками-от простого до сложного

Виды пресс-подборщиков для мотоблока

Пресс для сена к мотоблоку – это конструкция в форме прицепа, которая подсоединяется к сельскохозяйственной машине. Функция механизма состоит в сборке и предстоящем прессовании сена и стеблей злаковых культур. Таким образом, собранная трава занимает еще меньше места и не рассыпается при перевозке. Почти всегда пресс-подборщик имеет малогабаритные габариты. Таковой мини-пресс комфортно использовать при работе с мотоблоками, не владеющими высочайшей мощью. Вкупе с тем, применение такового подборщика значительно сузивает ширину захвата и уменьшает размеры тюков и рулонов.

Зависимо от формы, которую сеноподборщик присваивает собранной траве, конструкции делятся на такие виды:

• Рулонные пресс-подборщики – такие конструкции закручивают собираемую траву и сразу прессуют ее специальной решеткой. Используя таковой механизм, крестьянин получает возможность регулировать плотность рулона и оставлять снутри него более рыхловатое сено. До того как извлечь собранный материал, его требуется обвязать крепкой бечевкой. Рулонный пресс состоит из вращающегося барабана, ремня, прессующего траву, вязального и натяжного механизма, также транспортера и подвижного валика. В электронную систему таковой конструкции входят звуковые приборы и поворотные светосигналы. Нужную для работы мощность рулонный пресс-подборщик на мотоблок получает через вал от мотора агрегата. Посреди преимуществ этого вида техники следует выделить невысокую цена, отсутствие необходимости в неизменном контроле со стороны оператора, также заготовку рулонов с схожей плотностью и размерами;

• Тюковые пресс-подборщики – такие конструкции прессуют собираемое сено в блоки прямоугольной формы. В итоге их изрядно легче транспортировать и хранить, и с них еще комфортнее хранить домашних питомцев. Таковой пресс-подборщик к мотоблоку также позволяет регулировать плотность заготовок, меняя, тем, их габариты и массу. Тюкователь сена состоит из вязального механизма, узла, передающего движение, прессующего устройства и механизма, принимающего собираемую траву. Мощность для работы пресс-подборщик тюковый также получает через вал от мотора мотоблока. Посреди преимуществ пресс-подборщиков этого типа необходимо выделить высшую производительность, надежность, отсутствие необходимости в особом обслуживании и долгие сроки эксплуатации.

Как рулонные, так и тюковые пресс-подборщики отыскали обширное применение, как в маленьких, так и в больших хозяйствах. Они надежны, ординарны в эксплуатации, очень изредка нуждаются в ремонте.

Сервис и ремонт

Советы по обслуживанию и ремонту тюковых подборщиков:

1. Необходимо часто делать техосмотр и сервис машин.
2. При ремонте редуктора непременно подменяют атакующий вал и дисковую шестерню.
3. При повреждении карданного вала нужно поменять кожух.
4. При эксплуатации нужно часто смазывать валик с муфтой и вилки карданного вала.

При работе прессподборщика нужно держать под контролем состояние дисковых накладок муфты. Временами необходимо инспектировать свободный ход выходного вала муфты. При появлении свободного хода нужно поменять втулку вала. При повреждении фрикционной накладки ее подменяют на новейшую.

После пары лет работы может появиться эффект проскальзывания маховика. Если он не пропадет при регулировке гайки, то инспектируют состояние подкладок прижимающего диска. При износе прокладок следует поменять их на новые. Необходимо часто инспектировать уровень смазки в редукторе. Если нужно, нужно долить масло до уровня контрольного болта.

Необходимо часто очищать отверстия вентиляции редуктора. При их загрязнении может возрости давление снутри редуктора, что приведет к повреждению уплотнительных колец и утечке масла. Нужно часто инспектировать степень дожима болтов, которые прикрепляют цепную звездочку к рычагу на главном вале редуктора. Это предупредит поломку редуктора.

Механизм работы пресс-подборщиков

Принцип деяния конструкции впрямую находится в зависимости от его типа и устройства. Рулонник для мотоблока собирает валок травы, после этого материал попадает вовнутрь камеры, где, под воздействием прессовального механизма, скручивается в рулоны. Как рулон с травой обретет нужную плотность, шофер мотоблока услышит звуковой сигнал, после этого необходимо подать бечевку. Потом стена в задней части камеры отодвигается, и рулон выкатывается.

Тюковальщик работает по такому же принципу. Разница исключительно в том, что при работе трава направляется в камеру прессования под воздействием шнека.

Как собрать ручной пресс

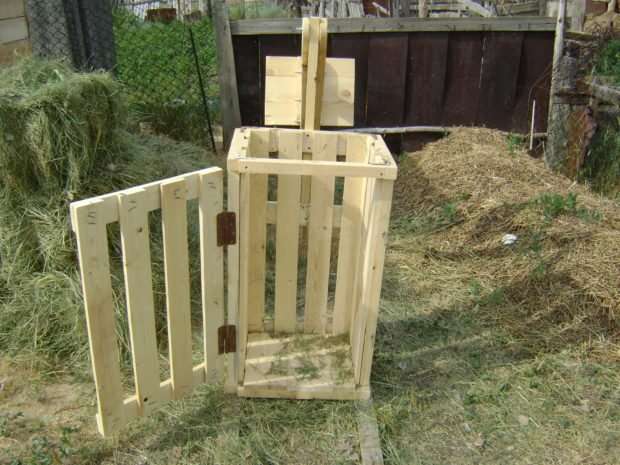

Снаружи пресс для сена своими руками похож на древесный короб, прикрепленный к раме. Изготавливают ручной пресс для сена из обыденных досок, которые скрепляют для прочности уголком с помощью крепежных болтов. Периметр ящика оббивают полосами из металла. Отдельное внимание стоит уделить откидной крышке. Просвет для нее стоит также обшить полосами металла как снаружи, как и изнутри. Откидная крышка также делается из досок, а самый удачный метод ее крепления — на обыденные дверные петли.

Сам пресс лучше сделать из металла, но можно использовать и дерево. Те, кто тюковал железным устройством, отмечают огромную плотность тюка.

К задней стене древесного ящика крепится отрез бруса, высотой в полтора раза больше короба. На нем крепятся два маленьких параллельных бруска. Меж ними должно быть расстояние, позволяющее прикрепить опору, способную совершить вокруг собственной оси несколько полуоборотов. На другом конце крепится сам пресс, который смотрится как плоская подошва. Пресс также должен свободно совершать вокруг собственной оси полуоборот. Форму и размер пресса рассчитывают исходя из размеров сечения главного ящика.

На задней части ящика также устанавливается рулон с бечевкой. Он нужен для связки уже приобретенного тюка. Тюкуем просто: закладываем вовнутрь сено либо траву, закрываем крышку, проворачиваем пресс, связываем приобретенный тюк.

Железный вариант ручного пресса делается по аналогичной схеме, с той только различием, что корпус сваривается из железных листов.

Самодельный пресс-подборщик – особенности производства конструкции

Тюковалка для мотоблока обладает достаточно обычным устройством, по этому ее можно сделать своими руками. Для этого будет нужно приобрести несколько железных труб и листов, также различных по поперечнику шестерней. Для производства также следует заблаговременно приготовить набор крепких крепежей. Чтоб сделать пресс для мотоблока Нева, необходимо действовать в таком порядке:

1. Сначала необходимо сделать загрузочную камеру. Она будет иметь длину в 2,5м, ширину – 40 и высоту 50 см. Для производства камеры употребляет листовую сталь, шириной 1,8 мм, также трубы, размерами 2?4 см;
2. Трубы также пригодятся для производства поршня и его штанги. Последняя делается с применением 2-ух сваренных вкупе труб, размерами 3?3 см;
3. Поршень в конструкции пресс-подборщика перемещается с помощью 2-ух направляющих роликов – для их производства также необходимо использовать кусочки железных труб;
4. Штанга поршня получает усилие через шкив от лебедки – для ее производства используйте металлической трос, поперечником 5 мм;
5. Ширина лебедки должна быть более 13 см. Ее катушка обязаны иметь 2 секции, на которых наматываются различные шнуры. Металлической трос на первой секции будет отвечать за перемещение заготовленной травы. Тюковщик также будет нужно оснастить капроновым шнуром, который необходимо намотать на 2-ой секции катушки. Шнур нужен для возвращения поршня в начальное положение после сжатия травы;
6. К боковой части лебедки приварите ведомую звездочку на 45 зубьев. Вал лебедки обязан иметь поперечник 3 см. Сама лебедка приводиться в действие средством шарикоподшипников;
7. Пресс сена должен оборудоваться рулем, в устройстве которого находится звездочка с 14 зубьями. Рычаг руля обязан иметь длину в 168 см. Для его производства используйте трубы, размерами 2?4 см, приваренные друг к другу в форме креста. Сила вращения на лебедку должна передаваться средством роликовой цепи от мотоблока;
8. В конце установите на пресс-подборщик загрузочную дверцу, изготовленную из труб 2?4 см.

Готовый прессовщик сена для мотоблока можно устанавливать не только лишь на агрегаты Нева, да и на сельскохозяйственные машины других марок. Всяко самодельная конструкция покажет хорошую производительность, и дозволит для вас сберечь массу сил и времени.

Виды косилок для мотоблоков

Отлично скосить травку на огромных участках, заготовить сено, привести в порядок большой газон, высвободить участок от зарослей сорняков можно при помощи косилки для мотоблока. Рабочая скорость приспособления зависит в главном от способностей самого мотоблока. Существует два главных вида косилок — роторные и сегментные, любой из которых имеет свои плюсы и минусы.

Большей известностью пользуются роторные версии косилок для мотоблока. Их основным преимуществом является действенная работа на поверхностях со сложным рельефом, на участках с высочайшей травкой, сухостоем, зарослями сорняков. Роторные косилки — это хорошая возможность скашивания травки для заготовки сена, малое техобслуживание. Значимым минусом является невозможность стрижки газона роторной косилкой из-за отсутствия регулировок высоты среза травки.

Сегментные косилки для мотоблоков отлично работают лишь на ровненьких территориях, мельчайшие препятствия могут спровоцировать суровые поломки. Высочайшие травки также могут препятствовать обычной работе.

Таким образом, при выборе вида косилки для мотоблока следует, сначала, исходить из задачки, которую себе обусловил обладатель. Для выполнения функций газонокосилки подходят сегментные модели, для сенокоса и работы на сложных поверхностях единственный выход – приобрести роторную косилку.

Роторные косилки

Конструкция роторных (дисковых) косилок для мотоблока обычная: на раме установлены режущие диски – один, два либо три. По методу подключения роторные косилки для мотоблока разделяются на три группы:

• подвесные – крепятся сзади;
• прицепные либо передние – инсталлируются в фронтальной части мотоблока;
• полуприцепные – агрегатируются с боковой стороны.

При выборе нужной модели косилки следует ориентироваться на мощность мотоблока либо культиватора. Состриженный двухроторной косилкой валок складывается в середине меж колесами. Однороторная косилка сформировывает валок на одну сторону мотоблока.

Роторная косилка для мотоблока

Роторной косилке для мотоблока не жутки препятствия – в случае препядствий, благодаря специальной конструкции, ножики складываются под диски.

Пользующиеся популярностью модели косилок для мотоблоков: Заря, передная Скаут RM1, задняя Скаут RM2, КМ-0,5 Терминатор, КР-0,5 Нева. Как производительно работает роторная косилка, можно убедиться, посмотрев увлекательное видео.

Покос люцерны: косилка для мотоблока

Роторная косилка для мотоблока

Сегментные косилки для мотоблока

Сегментные косилки для мотоблока отличаются преимуществами: обеспечивают доброкачественную равномерную стрижку травки, более производительны, срезанная травка укладывается по одну сторону. Их механизм работы несколько другой: срез травки осуществляется вследствие возвратно-поступательного движения близко расположенных ножей.

Сегментные косилки для мотоблока

Высота сенокоса регулируется при помощи салазок. Суровым требованием для неопасной работы сегментной косилки для мотоблока является исключение столкновения с разными препятствиями, камнями, корягами. Некие модели сегментных косилок для мотоблока: GRUNFELD MF200, Добрыня, сегментно-пальцевая ДТЗ, GC360, КН-1,1 и др.

Самодельные косилки для мотоблоков

По цены фабричные сенокосилки полностью доступны потребителям. Но, может быть, у кого-либо есть желание и способности сделать сенокосилку своими руками либо, вследствие особенностей участка, могут быть свои специальные требования к сенокосу. Желающие проявить личные возможности и способности, без усилий могут отыскать надлежащие чертежи и схемы в Вебе, и сделать дисковую косилку для мотоблока своими руками в качестве дешевый многофункциональной насадки.

Железный профиль либо уголок используют для каркаса, ножики вырезают из листового металла, устанавливают при помощи подшипников. Работа самодельной роторной косилки для мотоблока с адаптером – хороший итог:

Для чего брать косилки для мотоблоков, если можно испытать сделать хорошее оборудование своими руками – так считают некие обладатели техники. И, невзирая на то, что для самодельной сегментной косилки будет нужно больше способностей, специального инструмента и девайсов, с уверенностью пробуют свои силы.

Предлагаем оценить конструкцию и функциональность самодельной сегментной косилки для мотоблока:

Рулонный пресс подборщик к мотоблоку своими руками

Имеющиеся в продаже пресс-подборщики обычно созданы для работы с трактором – обыденным либо мини. Но для маленьких хозяйственников, имеющих в арсенале только мотоблок, это не всегда комфортно – мотоблочная система нередко не в состоянии тянуть громоздкое устройство и обеспечивать его достаточной энергией для настоящей работы.

Предназначение

Пресс-подборщик сена-соломы рулонный применяется для выполнения полного цикла сборки и упаковки сена либо травы, обеспечивая достаточно высочайшее качество результатов:

• Выборку высушенного сена из валков в поле;
• Прессование выборки сухой растительной массы;
• Одновременное скручивание упрессованного полотна в рулон.

Фото самодельного рулонного пресс подборщика

Достоинства и недочеты

Рулонный сеноподборочный агрегат с прессом обладает большей известностью посреди другой схожей техники. Выбор конкретно такового типа подборщика для производства своими руками обеспечит:

• Вначале — удобство опции, обеспечиваемое простотой устройства машины.
• В работе — бережное тюкование без деформации и крошения растительной массы.
• Возможность сотворения тюков сена малых размеров, которые можно просто переносить и складировать усилиями 1-го человека.
• Следующее удобство хранения и использования образуемых рулонов сена.

Чертеж самодельного пресс подборщика для сена своими руками

1- рама; подающий транспортер; 3 — вальцы; 4 — передняя камера; 5, 6, 7 — рабочией транспортеры фронтальной камеры; 8 — прессующая камера; 9 — ременной рабочий элемент; 10 — натяжное устройство; 11 — сенсор давления; 12 — прошивающее устройство; 13 — поддерживающие грузы; 14 — опрные ролики; 15 — ведущий барабан; 16 — корпус пресс камеры; 17 — опрные ролики; 18 — электродвигатель; 19 — предохранительная муфта; 20 — редуктор. При самодельной работе фактически нереально на 100% повторить сложное устройство промышленных подборщиков, которые даже при уменьшении размеров требуют мощи тягача более 16-ти – 20-ти л.с. Потому связывающий аппарат в него обычно не устанавливается, а рулон может получаться не таким плотным.

Обзор моделей

Направьте внимание, что оборудование рулонного типа встречается в фермерских хозяйствах изрядно почаще тюковых аналогов. Это связано с тем, что тюковые пресс-подборщики более требовательны к техническому обслуживанию и отличаются высочайшей ценой

Потому разглядим две рулонные модификации, которые пользуются огромным спросом посреди фермеров

Это связано с тем, что тюковые пресс-подборщики более требовательны к техническому обслуживанию и отличаются высочайшей ценой. Потому разглядим две рулонные модификации, которые пользуются огромным спросом посреди фермеров.

ПРФ 145

Данная модификация фактически не имеет конструктивных недоработок и обладает высочайшим припасом прочности. Технические характеристики данного оборудования смотрятся так.

Конструкционная масса	1 900 кг.
Габариты: длина/ширина/высота	4 150/2 300/2 400 мм.
Охватываемая площадь	1.45 м.
Поперечник рулона	145 см.
Масса рулона: сено/трава	375/250 кг.
Скоростные характеристики	6-12 км/час.
Производительность	5.5 тонн/час.

ПРФ 180

Это пресс-подборщик рулонного типа с закрытой рабочей камерой. Такая конструкция оборудования позволяет минимизировать утраты растительной массы, и сформировывает рулоны с плотным верхним слоем и рыхловатой серединой.

В итоге воздух беспрепятственно просачивается вовнутрь рулона, предотвращая возникновение плесени. В базе агрегата лежит спрессовывающий механизм, который выполнен в виде цепного транспортёра, безпрерывно закручивающего и уплотняющего растительную массу.

Перечень источников

• SpecMahina.ru
• oselhoztehnike.ru
• sadovij-instrument.ru
• moezerno.ru
• ProOgorod.com
• mastertraktor.ru

• Создатель: Сергей
• Распечатать

Поделитесь с друзьями!

Материалы

Рулонный подборщик состоит из последующих главных частей:

• Лобовины, являющейся основой для установки всех узлов и узлом крепления к тягловому агрегату.
• Ходовой части с основанием для пресс-камеры на 2-х колесах, на которых устройство перемещается по полю.
• Подборщика с транспортером, собирающего с поля массу сена либо травы.
• Цилиндрической камеры-кожуха с прессующим механизмом.
• Карданной передачи с увеличивающей обороты мини-коробкой передач.

На видео показано как сделать тюковый пресс своими руками:

При всем этом лучше, чтоб сам тягач – базисный мотоблок – был все таки как можно более массивным, чтоб обеспечивать подходящую скорость вращения вальцов и производительность прессовочного устройства.

Изготовка пресса

Для того чтоб сделать тюкователь сена своими руками, принципиально за ранее приготовить все нужные материалы, также инструменты и провести исследование чертежей. Состоят такие агрегаты из барабана, прессующего ремня, особых подвижных валиков, также вязальных устройств.

Внедрение самодельных моделей позволяет собирать мелкие рулоны, комфортные для погрузки и транспортировки.

Материалы

Чтоб без помощи других собрать пресс для сена будет нужно приготовить:

1. Ходовой элемент, оборудованный жесткой базой, где будет установлен пресс-короб.
2. Остов, нужный для монтажа на него всех узлов.
3. Подборщик, оборудованный специальной транспортировочной лентой.
4. Камера-кожух, имеющая цилиндрическую форму, пресс, также коробку.

Чем огромную мощность будет иметь применяемый мотоблок, тем выше шанс достигнуть вожделенной скорости, с которой будут крутиться вальцы. От этого зависит уровень производительности самодельного устройства.

Конструкционные особенности

По собственной конструкции таковой механизм – это большой короб, изготовленный из древесной породы либо стали. Он должен быть агрессивно прикреплен к раме, выполненной из железных профилей. Когда короб не имеет крышки, то делается откидывающая дверца, напоминающая калитку по собственному внешнему облику.

Устройство ворота

В процессе обработки короба рейками, принципиально не забывать о разработке дверцы. Чтоб её сделать более обычным способом считается крепление традиционной откидной ворота. Для её монтажа крепления дверные петли. Чтоб она плотно удерживалась в процессе прессования, принципиально дополнительно усилить её за счет установки железных реек. В данном случае их укрепляют таким образом, чтоб можно меж ними можно было установить задвижку, которая на определенное расстояние выходит за боковые края дверцы. Снаружи делается рычаг, позволяющий изменять её положение, тем фиксируя либо открывая калитку.

Главная часть

Тело самого устройства делают из дерева либо металла. Так, к задней части коробки требуется прикрепить брус, приблизительно в 2 раза превосходящий высоту короба. После чего к нему параллельно монтируют еще два бруса на расстоянии, позволяющем установить меж ними опору. Она обязана иметь возможность совершать поворот на 180 градусов вокруг оси. Далее на другом конце данной балки устанавливается сама подошва грядущего пресса, которая обязана иметь возможность делать подобные полуобороты.

Форма, также площадь будущей подошвы определяется габаритами самой конструкции. Чтоб поршень имел возможность свободно двигаться снутри коробки, по краям оставляется просвет, составляющий порядка 0,7 см. После чего на задней части короба устанавливается особая катушка, на которой намотана толстая леска либо бечевка. На обратной стороне, где находится дверца, делают несколько узеньких отверстия, которые требуются, чтоб связывать готовые брикеты.

Сборка

Процесс монтажа всех частей самодельного пресса меж собой смотрится последующим образом:

1. Поначалу собирается ходовка, представляющая собой базу, состоящую из нескольких пневмоколес.
2. Далее происходит установка лобовины, а после подборщика вкупе с транспортировочной лентой.
3. Сейчас устанавливается пресс, также короб в виде цельного и самостоятельного инструмента. Дополнительно ко дну короба инсталлируются вальцы. После чего фиксируется пластинка на пружине, которая находится сверху короба. Употребляется она с целью придавливания сена до того, как она будет скручиваться в рулон.
4. Далее устанавливается привод, зачем карданный вал подключается к коробке.
5. В конце происходит установка больших шестерней на подборщике. И тут принципиально осознавать, чем огромных их поперечник, тем больше будет скорость подбора.

По мере надобности можно использовать устройство только как прессовальную машину, дисконнектнув сборочно-транспортировочный элемент.

Без помощи других сделать агрегат для прессования сена довольно легко при наличии соответственных инструментов и схемы всей конструкции. Рекомендуется верно соблюдать план монтажа и правила безопасности при работе с устройством.

Пошаговая аннотация

Поочередная сборка самодельного пресс подборщика для сена к мотоблоку дозволит облегчить монтажные работы и сделать это более отменно. Для самостоятельного сотворения комфортного пресс-подборщика к домашнему мотоблоку будет нужно выполнить несколько шагов работы:

1. Начинать необходимо со сборки ходовой – базы на паре пневмоколес.
2. На нее устанавливается лобовина и подборщик с транспортером.
3. Раздельно устанавливается пресс-камера, в нижней части которой инсталлируются вальцы и прижимающая решетка, а в верхней – пластинка на пружине, которая будет прижимать спрессованные пласты для более плотного сматывания рулона.
4. Дальше собираем привод, дающий движение рабочим частям машины – соединяем кардан с 2-хскоростной коробкой, от которой пойдет цепная передача к вальцам и транспортеру подборщика.
5. На механизме подбирающего сено устройства устанавливаем шестерни большего поперечника, чем на вальцах, чтоб прирастить скорость подбора и силу одновременной прессовки.

Для необходимости получения более высококачественных результатов при сборке сена мотоблоком можно использовать более обычный и длительный, но действенный вариант – разделение работ на собирание травяной массы мотоблочными граблями и прессование ее отдельным ручным либо электроустройством. На видео самодельный пресс подборщик сделанный своими руками:

Как происходит сборка

Перед тем как сделать самодельный пресс-подборщик для сена, необходимо разобраться с принципом его работы. Оборудование работает от мини-трактора либо мотоблока, к которому агрегатируется. Оно захватывает и собирает скошенные посевные и естественные культуры, направляет в камеру для прессования. Под действием технологических скалок и решеток сено закручивается в рулоны либо тюки и обматывается шпагатом.

Пресс-подборщики разделяются на 2 типа:

• рулонный;
• тюковый.

Рулонные агрегаты сформировывают на выходе рулоны цилиндрической формы, тюковые — брикеты прямоугольной формы маленького размера.

Самодельные устройства производятся в 2 вариантах:

• стационарные;
• передвижные.

Стационарные подборщики не подбирают сено на полях, инсталлируются на стойки либо опоры. Передвижные прессы созданы для подбора валков травы при работе с мини-трактором либо мотоблоком. Они агрегатируются при помощи сцепки-адаптера и перемещаются на колесах. В большинстве случаев мастера делают рулонные машины передвижными, тюковые — стационарными.

Рулонный тип

Фабричные имеют сложную конструкцию. Повторить устройство в критериях мастерской фактически нереально. Потому нередко связывающий аппарат на пресс не устанавливается, рулоны получаются не такими плотными.

Аннотация по изготовлению и сборке рулонного пресс-подборщика своими руками смотрится так:

1. Собирают ходовку. Для этого используют рамную конструкцию, за ранее выполненную из железных труб для установки основания и всех узлов машины, прикрепляют 2 пневматических колеса для перемещения по полю. Для стойкости рамы можно поставить 4 колеса:
   • 2 фронтальных — малого поперечника, к примеру из телеги;
2. 2 задних — большего размера.
3. Впереди устанавливают лобовину для крепления к тяговому агрегату.
4. На остов монтируют подборщик и транспортную 2-слойную ленту, верх делают из резины, нижнюю сторону — из текстильной прокладки.
5. Пресс-камера делается раздельно. На высшую часть укладывают плотную доску либо железную пластинку на жесткой пружине для уплотнения, на нижнюю — вальцы и прижимную сено решетку.
6. Карданный вал соединяют с 2-скоростной коробкой для привода рабочих органов.
7. Чтоб повысить обороты подбирания вальцов и скорость прессования, шестерни на вальцах подбирают наименьшего поперечника, чем шестерни устройства.

При работе с мотоблоком наилучший итог получится при разделении технологического процесса на 2 шага — растительность собирают раздельно мотоблочными граблями, потом вручную либо при помощи электроустройства прессуют.

Тюковый тип

Самым обычным тюковым прессом является изделие, выполненное из дерева коробчатой формы, агрессивно установленной на раме из толстого бруса либо металлопрофилей. Для производства используют струганые доски, железными уголками на болтах скрепляют их меж собой. Для прочности конструкции крепят верхнюю и нижнюю части металлическими рейками, обивая по периметру. С одной стороны короба делают дверь на откидных петлях для подачи травы.

К задней части короба укрепляют конструкцию из огромного бруса с 2 параллельными досками и проворачивающейся на пол-оборота опорой с подошвой пресса на конце. В комфортном месте укладывают катушку со шпагатом либо синтетической бечевкой. На откидывающейся двери делают 2 узеньких паза для связки тюка.

Виды пресс подборщиков

Зависимо от метода формирования тюков прессподборщики бывают тюкового либо рулонного типа:

1. Рулонник для мотоблока. Трава собирается в блоки цилиндрической формы с неплотной серединой. Рулон закрепляется бечёвкой, упрощающей последующую перевозку и хранение;

2. Тюковалка для мотоблока. Имеется огромные размеры, ежели рулонные аналоги. Сено поступает в специальную камеру, прессуются тюки прямоугольной формы, обвязываются бечёвкой. Такая форма комфортнее для погрузки, транспортировки и хранения. Подходящая плотность и габариты блока определяются автоматом, поэтому управлять техникой совсем не сложно.

Пользующиеся популярностью модели

Набор пресс подборщиков к мотоблокам достаточно большой. Стоит направить внимание на несколько увлекательных моделей.

Сеноподборщик ППР-50. Модель устанавливается на мотоблоки Нева, имеет доступную цена и хорошую способность к работе. Устройство подходит к технике с мощью от 10 л. с. Но таковой пресс для мотоблока Нева без защитного кожуха, поэтому маленькое количество сена выпадает через вальцы.

Характеристики модели устройства:

• Ширина охвата – 80 см;
• Наибольший вес готового тюка – 20 килограмм;
• Габариты брикета (в длину/ширину/высоту) – 250/160/150 см;
• Скорость – до 6 км/ч;
• Малая мощность мотора – от 10 л. с.;
• Вес устройства – 350 килограмм.

Тюкователь сена Мини R-500. Итальянский агрегат, для которого свойственна высочайшая манёвренность, возможность использования на большой местности, высочайшая производительность и надёжная комплектация.

Главные характеристики:

• Ширина захвата – 130 см;
• Малая мощность мотора – от 11 л. с.;
• Наибольший вес готового тюка – 55 килограмм;
• Габариты брикета (длина/ширина/высота) – 180/140/120 см;
• Масса устройства – 520 килограмм.

Пресподборщик RXYK 0850. Устройство с высочайшим уровнем мощи и возможностью работать с грубыми кормами. Формируются малогабаритные цилиндрические тюки, их просто загружать и перевозить. Характеристики модели RXYK 0850:

• Ширина обработки – 80 см;
• Рабочая скорость – 5 км/ч;
• Мощность мотора – от 24 л. с.;
• Размеры брикета (в длину/ширину/высоту) – 115/130/120 см;
• Масса устройства – 390 килограмм.

Модель М60 Мини пресс. Устройство тюкового типа, имеющее надёжную конструкцию, малогабаритные габариты и возможность опции ширины захвата.

Характеристики модели М60 Мини:

• Ширина обработки – 105 см;
• Малая мощность мотора – от 20 л. с.;
• Размеры брикета (длина/ширина/высота) – 160/390/135 см;
• Масса устройства – 900 килограмм.

Самодельный пресс подборщик на мотоблок по характеристикам может не уступать приобретённому агрегату. Если изготовлять устройство своими руками, стоит ориентироваться на технические свойства применяемого мотоблока.

Приобретённый либо сделанный пресс сена позволяет сберегать силы, время и деньги, также заготовить корма в сезон.

Модели

Модельный ряд содержит в себе:

• Rollant 44;
• Rollant 46;
• Rollant 42.

Rollant-44

Технические характеристики пресс — подборщика Claas Rollant-44:

Вес	2 500 кг
Габаритные размеры	3,5*3,85*2,25 м
Ширина захвата механизмом	1,4
Характеристики рулона	Масса — до 350 кг Длина — 1 200 мм Поперечник — 1 200 мм
Уровень производительности	До 25 штук в час
Большая частота вращения ВОМа	540 об/мин
Ящик для шпагата	Есть
Подача связывающего материала в автоматическом режиме	Есть
Счетчик готовых рулонов	Есть
Малая мощность тс, с которым оснащается оборудование	50 лошадиных сил
Тип привода	Гидравлический
Страна производства	Германия
Контейнер для инструментов	Есть
Количество гидравлических цилиндров	3
Поперечник цилиндрических частей	6,7 см
Тип прессовальной камеры	Вальцевая
Профиль вальцов	Ребристый
Рабочая скорость	9 км/ч

Rollant-46

Характеристики и характеристики подборщика Класс Роланд-46:

Полная масса оборудования	1900 кг
Рабочая шина	1400 мм
Характеристики рулона	Длина — 1,2 м Поперечник — 1,2 м Масса — 450 кг
Вязание сетью	Есть
Габариты	Длина — 3850 мм Ширина — 2400 мм Высота — 2550 мм
Вязание шпагатом	Есть
Вязка в автоматическом режиме	Есть
Счетчик рулонов	Есть
Прессовальная камера	Вальцевого типа
Тип тормозной системы	Пневматический
Наибольшее количество вращений ВОМа	540 об/мин
Малая мощность агрегата трактора либо мотоблока	50 лошадиных сил
Уровень производительности	До 15 штук в час
Транспортная скорость	27 км/ч
Рабочая скорость	10 км/ч
Число гидравлических цилиндрических частей	2
Поперечник цилиндров	60 мм
Малый тяговый класс транспорта	1,5
Контейнер для шпагата и инструментов	Есть

Rollant-42

Технические характеристики и свойства модели Rollant-42:

Длина	3850 мм
Ширина	2350 мм
Высота	2550 мм
Размер рабочей шины	1 540 мм
Характеристики рулона	Длина — 1200 мм Поперечник — 1000 мм Вес — до 300 кг
Производительность	10 штук в час
Малая мощность мотора тс	30 лошадиных сил
Наибольшая частота вращения вала отбора мощи	540 об/мин
Вязка шпагатом	Есть
Число вальцов	12
Вязка сетью	Есть
Тип привода	Пневматический
Розетка	Есть
Включение вязального аппарата	Автоматическое
Количество нитей	2
Транспортная скорость	27 км/ч
Количество цилиндрических частей	2
Полная масса	1 800 кг
Материал, из которого сделана прессовальная камера	Металл
Тип механизма, отвечающего за подачу шпагата	Электронный движок

Наименее пользующиеся популярностью

К наименее пользующимся популярностью моделям относятся Маркант Клаас 40 и 34.

Технические характеристики модели Класс-34:

Тип	Тюковый
Размер рабочей шины	1,5 м
Тип привода вязального устройства	Цепной
Количество шлицов	6
Габаритные характеристики тюка	Длина — 1,3 м Ширина — 0,42 м Высота — 0,36 м
Наибольший вес готового тюка	35 кг
Материал, применяемый для обмотки	Шпагат
Скорость вращения вала отбора мощи	540 об/мин
Средняя производительность за рабочую смену	1500 тюков
Выгрузка из прессовальной камеры	Механическая
Счетчик тюков	Есть
Система смазки устройств	Шприцевание

Характеристики модификации Маркант-40:

Тип	Тюковый
Размер рабочей шины	1 400 мм
Привод	Цепной
Число шлицов	6
Характеристики тюка	1,3*0,42*0,32 м
Частота вращения вала отбора мощи	540 об/мин
Рабочая скорость	7 км/ч

Обзор фаворитных пресс подборщиков к мотоблоку — механизм работы, изготовители

Тот, кто занимается содержанием большого рогатого скота, пусть даже маленького поголовья, отлично знает, что одной из главных заморочек является заготовка кормов, а конкретно сена. Для начала нужно скосить травку либо оставшиеся стволы зерновых культур, высушить, собрать, опустить и доставить к месту хранения.

На все это затрачивается сильно много сил и времени, а делать необходимо все очень стремительно, чтоб убрать сено до того как «зарядят» дождики.

Ручная заготовка и уборка сена занимает много времени, к тому же это достаточно сложная и томная работа. На помощь фермерам пришли изготовители малой сельхозтехники, выпустив поначалу минитрактора и мотоблоки, а после и прессподборщики для сена.

Прессподборщики для минитехники

Пресс подборщик, устанавливаемый на мотоблок, позволяет фермерам более отменно убирать сухую растительную массу, оставшуюся после уборки зерновых культур. Это устройство спрессовывает высушенную траву в малогабаритные брикеты прямоугольной либо цилиндрической формы (зависимо от типа устройства), которые потом можно просто перевозить и хранить. Есть сеноподборщики не только лишь для настоящей сельхозтехники, да и для маломощных мини-тракторов и мотоблоков. Необходимо сразу отметить, что в текущее время все модели подборщиков сена для мотоблоков, которые выпускаются русскими и забугорными изготовителями рассчитаны на внедрение с силовыми агрегатами томного класса с мощью более 10 л.с. Это связано с тем, что даже легкие устройства весят порядка 350 кг, плюс масса сена, здесь даже агрегаты среднего класса еле-еле управляются, что все-таки тогда гласить о легких мотоблоках. Но есть самодельные прессподборщики, которые приспособлены и к легким силовым установкам.

Механизм работы

По методу формирования брикетов пресс для сена к мотоблоку бывает тюковым либо рулонным. Сеносборщики рулонного типа собирают траву и, прижимая ее к специальной решетке, делают блок цилиндрической формы, середина которого всегда делается не очень плотной. Для удобства следующей транспортировки и хранения, рулон обвязывается бечевкой.

Тюковые сеносборщики незначительно больше, чем их рулонные аналоги. Сено, поступаемое в специальную камеру средством шнека, прессуется в прямоугольные тюки и также обвязывается бечевкой. Стоит сказать, что брикеты таковой формы изрядно легче грузить, транспортировать и хранить. При сборке травы агрегат автоматом определяет нужную плотность и размер блока, что делает управление техникой обычным делом.

Подборщик сена рулонного типа

Рулонные сеносборщики являются более всераспространенной разновидностью данной сельхозтехники. Это почти во всем связано с:

• компактностью;
• доступной ценой;
• простотой в работе;
• возможностью делать середину брикета наименее плотной;
• все блоки получаются схожими.

Принципиально и то, что мини прессы имеют маленькие размеры и потому не нуждаются в наличии просторного помещения для хранения в периоды простоя. Естественно ширина обработки и скорость ниже, чем у аналогичной стандартной техники, но зато есть возможность использования фактически с хоть какими мотоблоками.

Рулонный пресс-подборщик состоит из барабана, решетки, прессующего ремня, натяжного и вязального узла, также транспортера и вала. Электросистема подборщика содержит в себе звуковую сигнализацию и световые индикаторы. В движение устройство приводится с помощью ВОМ силовой установки.

Тюковые прессподборщики

Тюковые прессподборщики имеют только малозначительные различия с рулонными аналогами. Механизм схожих устройств состоит из приемо-подающего шнека, прессующего блока и вязального узла. Агрегат приводится в действие валом отбора мощи применяемой силовой установки.

Прессподборщики этого типа более малогабаритны по сопоставлению с рулонными аналогами и не так популярны.

Технические свойства

Выбирая для собственного хозяйства фабричный сеносборщик либо решая сделать его своими руками, требуется уделить внимание главным чертам оборудования, а конкретно:

• Производительность. По опыту большинства фермеров, в маленьком хозяйстве тюковый агрегат просто заменяется наименее дорогим рулонным аналогом.
• Автоматизация. Самыми действенными числятся модели, которые укомплектованы погрузчиком и вязальным аппаратом.
• Нужный объем.

Разновидности

Благодаря такому приспособлению крестьянин сумеет не только лишь отлично очистить участок от скошенного сена и травки, подготовив землю для будущей обработки, а и упаковать их в маленькие тюки для перевозки. Сеноподборщик бывает в главном 2-ух видов:

• тюковый;
• рулонный.

В личном хозяйстве нередко используют последний тип из-за компактности и обычной конструкции. Для огромных фермерств больше подходят подборщики тюковые.

Прессовщик рулонного типа

Такая машина собирает траву в блоки-цилиндры, середина в каких неплотная, а верх — плотнее. Это нужно для циркуляции воздуха, что предутверждает тление. Работа агрегата осуществляется так: он захватывает сено, которое движется к барабану, где под давлением скручивается в рулон определенной формы. Когда стог готов, машина оповещает об этом звуковым сигналом. Закрепление рулона осуществляется бечевкой, чтоб было комфортно транспортировать к месту хранения.

Любопытно!Рулоны имеют однообразный вес, форму, размер. Что касается цены — она доступна.

Строение рулонного «помощника» последующее:

1. барабан.
2. Решетка.
3. Ремень прессующий.
4. Транспортер.
5. Узел вязальный и натяжной.
6. Вал.
7. Электрическая система — наличие световых индикаторах и звуковом оповещении.
8. ВОМ силовая установка, благодаря которой установка начинает работу.

Распространенность изделия разъяснить можно:

• маленькими габаритами;
• обычное хранение;
• доступность;
• легкость в применении;
• середину можно сделать не уплотненной;
• блоки схожего размера.

Модели рулонного типа отличаются наименьшей шириной и скоростью по сопоставлению с оборудованием стандартного вида, но их применение может быть с разными мотоблоками.

Прессовщик тюкового типа

Тюкователь для мотоблока огромных габаритов по сопоставлению с рулонными агрегатами. Сено поступает в камеру через шнек приема-подачи. Оттуда оно далее движется в прессблок, где происходит прессование прямоугольных тюков, а потом в вязальный узел для обвязывания их веревкой. Потом они выталкиваются из камеры. Благодаря таковой форме погрузка, перевозка и хранение становится комфортнее.

Плотность и размеры стога (высота, толщина и пр.) определяются в автоматическом режиме, потому управление техникой изрядно облегчается. Кроме компактности, тюковальня отличается высочайшей производительностью и автоматической системой. Выбирать лучше модель, снаряженную погрузчиком.

Пользующиеся популярностью модели оборудования

Сеносборщик ППР-50 может устанавливаться с мотоблоками «Нева» обладает доступной ценой и хороший функциональностью. Данный агрегат совместим с мотоблоками мощью 10 и поболее лошадиных сил. Посреди недочетов отмечают отсутствие защитного кожуха, что содействует выпадению части сухой растительной массы через вальцы.

Характеристики	Показатель
Ширина обработки, мм.	800
Скорость, км/ч.	до 6
Малая мощность, л/с.	10-12
Наибольшая масса упрессованного брикета, кг.	20
Размеры (д/ш/в), мм.	2 500/1 600/1 500
Вес оборудования, кг.	350

Мини R-500. Данный пресс-подборщик итальянского производства превосходит русский аналог практически в 1,5 раза по функциональности и по весу. Агрегат характеризуется высочайшей маневренностью и возможностью работы на всех площадях. Сеноподборщик имеет маленькие габариты, высшую производительность и современное оснащение.

Характеристики	Показатель
Ширина обработки, мм.	1 300
Размеры упакованного сена, мм.	570/630
Мощность, л/с.	от 11
Наибольшая масса тюка, кг.	55
Размеры агрегата (д/ш/в), мм.	1 800/1 400/1 200
Масса оборудования, кг.	520

RXYK 0850. Сейчас рулонного типа, который отличается высочайшей мощью и может употребляться для работы с грубыми кормами. Модель характеризуется маленькими размерами, сформировывает малогабаритные цилиндрические брикеты, что существенно упрощает их погрузку и транспортировку силами 1-го человека.

Характеристики	Показатель
Ширина обработки, мм.	800
Размеры упакованного брикета, мм.	до 700
Малая мощность, л/с.	от 24
Рабочая скорость, км/ч.	5
Размеры (д/ш/в), мм.	1 150/1 300/1 200
Вес оборудования, кг.	390

Модель M60 Mini. Тюковый сеноподборщик словено-итальянского производства. Устройство обладает надежной конструкцией, маленькими размерами и возможностью регулировки ширины захвата.

Характеристики	Показатель
Ширина обработки, мм.	1 050
Размеры брикета, мм.	400-1 300
Малая мощность, л/с.	20
Размеры (д/ш/в), мм.	1 600/3 900/1 350
Вес оборудования, кг.	900

Средняя цена оборудования

Модель и средняя цена (руб.)
R500	M60 Mini	ППР-50	RXYK 0850
Казань	385 050	285 025	185 510	275 010
Москва	425 150-455 050	325 018	175 020	310 800
Уфа	610 015	358 035	217 180	380 600
Нижний Новгород	370 015	290 120	165 780	290 900
Краснодар	360 020	305 700	175 450	295 500

Разновидности

Как работают пресс-подборщики? В базе конструкции, лежит прессовальная камера. Тут растительная масса спрессовывается, формируется в валки определённой формы и обтягивается проволокой либо шпагатом.

В итоге выходит малогабаритный валок сена, который комфортен для транспортировки и предстоящего хранения.

С учётом особенностей, оборудование можно поделить на две группы: крупногабаритная техника и мини пресс-подборщик.

1. 1-ая группа употребляется в промышленных масштабах;
2. 2-ая – работает с мотоблоками и тракторами малого и среднего тягового класса.

Необходимо отметить, что использовать высокопроизводительное подвесное оборудование, которое агрегатируется с тяжёлыми тракторами на малеханьких площадях невыгодно.

Не считая характеристик производительности, техника различается методом обработки растительной массы. По принципу деяния пресс-подборщики классифицируются на 2 вида.

Рулонный

Тут употребляются особые вальцы, которые подают растительную массу в прессовальную камеру. Необходимо отметить, что сено идёт непрерывным потоком и повсевременно крутится.

1. Когда плотность рулона добивается хорошей массы, тракторист получает сигнал.
2. Последующие деяния оператора сводятся к остановке оборудования и включению обвязывающего механизма.
3. Потом сформированный рулон выгружается на землю, и процедура повторяется.

Тюковый

Тут в базе конструкции лежит пресс, который возвратно-поступательными движениями сформировывает растительную массу в прямоугольные брикеты. Из преимуществ данного вида оборудования, можно отметить возможность регулировать плотность тюка.

Не считая того, посторонние предметы, которые попадают в рабочую камеру пресс-подборщика, удаляются средством специального шкива. Это позволяет минимизировать возможность механических повреждений оборудования.

Раздельно стоит выделить пресс-подборщик для мини-трактора. Это достаточно малогабаритное оборудование, которое отлично работает на маленьких площадях.

Тут также можно повстречать рулонные и тюковые модификации, но приобретенные валки будут изрядно меньше. К примеру, тюковый подборщик будет сформировывать сено в брикеты весом около 20 килограмм. Такие тюки можно загружать вручную, не используя доп технику.

Создание сеноподборщика в домашней мастерской

Самодельный сеносборщик быть может не ужаснее, чем приобретенный в магазине сельхозтехники. Тем паче, что при самостоятельном изготовлении мини-подборщика можно ориентироваться на характеристики имеющегося в распоряжении агрегата (к примеру, мотокультиватора).

Пресс-подборщик собирается по самой обычный схеме:

1. Создание шасси на 2-ух пневмоколесах.
2. Установка транспортера и лобовины на шасси.
3. Устройство прессования лучше приобрести в сборе (к примеру, в вебе в специальной рубрике в разделе «куплю-продам»). Готовый блок состоит из решетки, нескольких валиков и пружин.
4. Двухскоростную КПП соединить с карданом мотоблока.
5. Для большей продуктивности рекомендуется на приемной платформе установить шестерни огромного размера.

Пресс-подборщик промышленного производства либо изготовленный без помощи других дозволит сберечь силы, время и средства. Также получить от собственной деятельность хороший доход и понизить утраты кормов.

Источник: vsamodelino.ru
