Фрезер копировальный по дереву своими руками. Копировальный станок для работы по дереву своими руками

Систематизация копировально-фрезерных станков

По степени автоматизации различают три группы копировально-фрезерных станков по дереву:

• ручные (настольные):
• стационарные;
• автоматические.

На устройствах первой группы обрабатываемая деталь фиксируется механически. Конструкция фрезерных станков 2-ой и третьей категории предугадывает наличие пневматических прижимов, удерживающих изделие. Это позволяет работать с алюминием.

Виды фрезерных станков

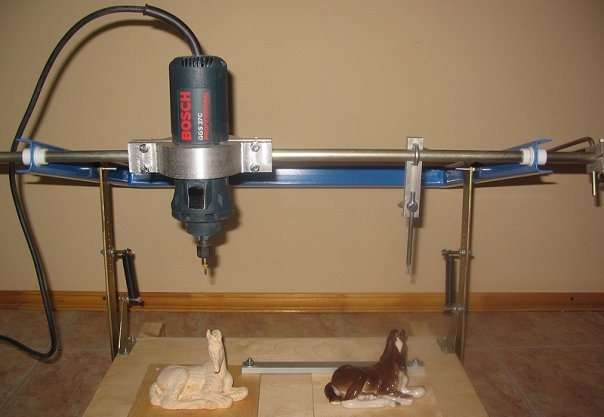

Самодельный копировальный фрезер

Устройства промышленного производства стоят недешево, выйти из положения поможет конструкция самодельного копировального станка по дереву. Навряд ли он сумеет соперничать с покупными моделями по мощи и надежности, но в стоимости выигрыш обеспечен.

Существует мировоззрение, что проще всего сделать копировальный станок из имеющегося в наличии обыденного фрезерного по дереву. Это нехорошая мысль. Дело в том, что общего меж этими 2-мя устройствами очень не достаточно, только тип режущего инструмента, все другое придется кардинально переделывать. Еще проще создать и сделать станок с нуля.

Начинать работу следует с выбора сборки грядущего устройства. Сделать проще процесс поможет чертеж.

Направьте внимание!

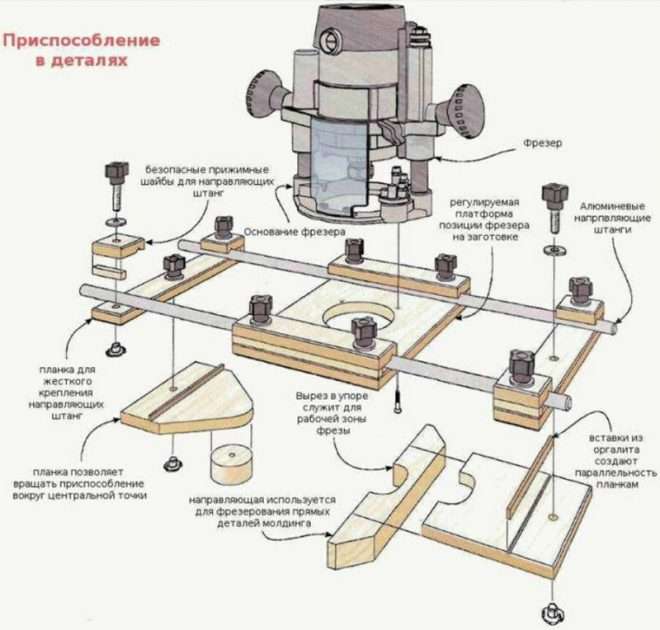

Не надо пробовать создавать свое устройство, чертеж хоть какого типа фрезера нетрудно отыскать в вебе.

Кстати, необязательно в точности следовать ему, размеры просто подогнать под свои потребности.

К копировально-фрезерному станку предъявляют ряд требований. Посреди остального он должен отличаться:

• тяжеленной и устойчивой станиной;
• точно сделанными направляющими;
• возможностью регулировки угла наклона инструмента;
• умением масштабировать изделия.

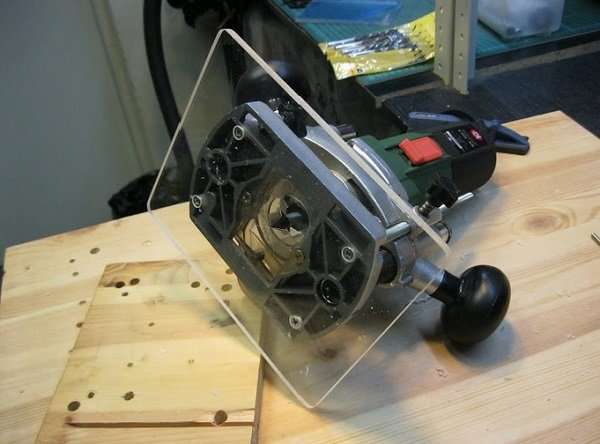

Рабочим инвентарем обычного станка послужит ручной фрезер. Схожее решение дозволит приметно сделать проще конструкцию, так как отпадает необходимость проектирования этого сложного узла, достаточно только сделать надежное крепление. Его конфигурацию выбирают исходя из размеров и формы фрезера.

База хоть какого станка – станина. Она должна быть надежной и устойчивой. Одна из главных заморочек самодельного копировального станка – некорректность получаемого на выходе изделия, вызванная вибрацией и люфтом. Погрешности при сборке могут сказаться на точности изготавливаемой детали, что приведет к большенному проценту брака.

Не наименьшее воздействие на качество работы оказывает точность производства копира – рамки, на которой устанавливается режущий инструмент и щуп. Он должен обеспечивать точную передачу усилия от щупа инструменту и не допускать вибрации фрезы.

Тем, кто любит работать с деревом, кто планирует изготавливать мебель себе либо под заказ, стоит обзавестись этим, непременно, полезным инвентарем. Он дозволит существенно расширить способности домашней мастерской, даст шанс заработать на собственном увлечении. Покупное устройство станет основой домашнего производства, а самодельный станок поможет опробовать новое дело без суровых финансовложений.

По мере надобности сделать копию предмета из дерева либо металла на помощь приходит копировальная техника, для этого она употребляется на многих предприятиях. А именно, копировально-фрезерные установки созданы для сотворения предметов очень копирующих начальный эталон.

Нынешние виды станков дают возможность делать работу точно и стремительно большенными тиражами. Такие установки замечательно походят для сотворения копировальных работ на плоскости и в объеме

с применением соответственных копиров и моделей большого типа. Что представляет собой фрезерно-копировальный станок по дереву, как он работает и какая его примерная стоимость, мы узнаем из статьи.

Механизм работы устройства

Копировально-фрезерные станки по дереву созданы для обработки плоских и больших деталей. При помощи таких устройств создаются орнаменты и надписи, фасонные профили, сложные узоры на заготовках с гранями в различных плоскостях.

Есть модели фрезерных станков с ЧПУ, которые обрабатывают криволинейные детали способом копирования по шаблону. Благодаря использованию этих устройств стало вероятным создание огромного количества деталей сложной формы и схожего размера.

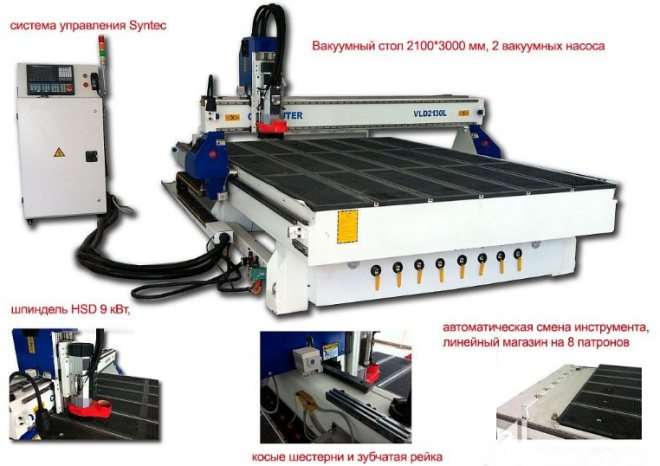

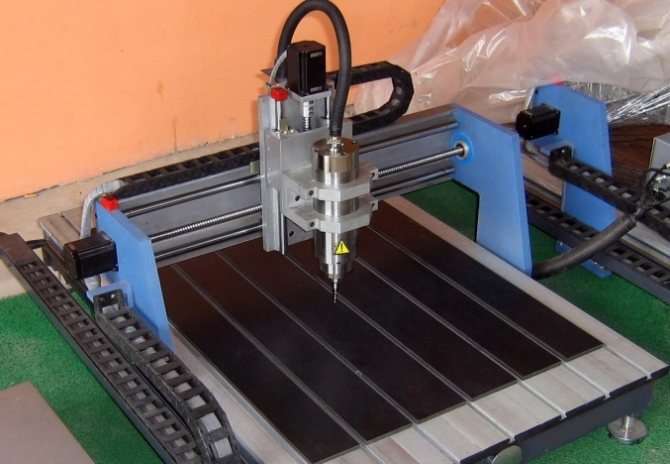

Копировально-фрезерный станок с ЧПУ

Подобные станки употребляются в большей степени в мебельном производстве для сотворения декоративных частей сложной формы.

Не считая мебели, на фрезерных станках создаются предметы декора, строительные элементы (барельефы, фризы), подарки, древесные детали орудия, ручки садовых инструментов. Потому что все эти изделия отличаются по форме и по размеру, то для сотворения каждого из них требуются фрезерные станки определенной конструкции. Но независимо от сборки, все устройства работают по схожему принципу.

Для работы с деревом на станке устанавливается фреза – режущий инструмент. Обработка изделий осуществляется по последующей схеме:

• При помощи копира задается контур либо поверхность. В качестве копира могут выступать тонкий шаблон, эталонный эталон, пространственная модель, чертеж, фотоэлемент.
• Устройство слежения связано с режущей головкой через механическую (пореже гидравлическую либо пневматическую) систему подачи.
• По данному шаблону фреза делает контур либо поверхность.

Механизм работы копировально-фрезерного станка

Электрическое оборудование, свет, освещение

59 votes

+

Глас за!

—

Глас против!

В нынешнем мире часто появляется необходимость сотворения копии чего-то либо проигрывания и повторения чего-либо. Для этой цели на многих предприятиях обширно употребляются копировально-фрезерные станки, которые предназначаются для сотворения изделий, форма которых в большей степени соответствует данному начальному эталону. Они позволяют создавать детали большенными тиражами, при всем этом обеспечивая высшую скорость обработки и производства каждого элемента.

Особенности процедуры фрезерования

Фрезерование – это один из всераспространенных способов механической обработки. При помощи фрезерования проводят предварительную, чистовую и получистовую обработку фасонной и обычной поверхности заготовок из стали, цветного металла, чугуна и пластмасс. Фрезерование характеризуется высочайшим уровнем производительности, что позволяет в конечном итоге получать изделия правильной геометрической формы.

Фрезерование может осуществляться 2-мя методами: процедура встречного фрезерования (против подачи), когда подача обратна направлению вращения фрезы, и фрезерование попутное (по подаче), когда совпадают направления вращения фрезы и подачи. Используя фрезы, которые обустроены нынешними режущими материалами (минераллкерамикой, синтетическими сверхтвердыми), вы сможете обрабатывать материалы, что закалены до высочайшей твердости, заменяя этим самым функцию шлифования.

Фрезерные станки предназначаются для фрезерования поверхностей рычагов, планок, корпусов, крышек и креплений обычный конфигурации, сложной конфигурации контуров (типа шаблонов, кулачков), поверхностей корпусных деталей. Фрезерные станки делятся на две главные категории: станки общего предназначения и аппараты спец. К первой группе относятся станки продольно-фрезерные, консольные, бесконсольные и непрерывного фрезерования. Во вторую категорию входят станки резьбофрезерные, зубофрезерные, шлицефрезерные, шпоночно-фрезерные и копировально-фрезерные.

Назначение копировально-фрезерного станка

Копировально-фрезерные станки принято использовать для выполнения копировальных работ по объему и на плоскости, также по объему с применением больших моделей и соответственных копиров, для гравирования различных фасонных профилей, орнаментов, узоров и надписей, также для легкой фрезерной работы. Неоспоримый плюс схожих агрегатов в том, что он способен делать при своем ординарном устройстве неописуемо сложные узоры.

На станке можно совершать разные фрезерные работы по стали, чугуну и цветным металлам при помощи быстрорежущего и твердосплавного инструмента в критериях крупно- и мелкосерийного производства. На схожих станках изготовляются гребневые винты судов, лопатки турбореактивных движков и паровых турбин, рабочие колеса гидротурбин, вырубные и ковочные штампы, прессовые и литейные формы, различные кулачки, штампы, пресс-формы, железные модели и заготовки.

Такое оборудование употребляется также для сверления отверстий под ручки, замки, шпингалеты, железные петли, также выполнение рамок для зеркал и каналов хоть какого размера на пластмассовых и дюралевых профилях, как на видео о копировально-фрезерных станках. На всеприменимых станках процедура обработки схожих изделий является фактически неосуществимой.

Копировально-фрезерный станок предназначается для фрезерования криволинейных деталей методикой копирования по шаблону, с которого копируется форма грядущего изделия. Внедрение шаблонов позволяет исключить при таковой сложнейшей операции воздействие людского фактора, и все готовые детали как следствие имеют схожую форму.

Для производства нескольких вполне схожих изделий можно не только лишь использовать единый шаблон, да и все следующие детали сделать по эталону первой. Но для самого четкого повторения рекомендуется дополнить станок копирующим устройством, которое именуется пантографом. Его конструкция бывает различной, но функция одна во всех случаях – поточнее передать вдоль профиля движение копирующей головки режущему устройству.

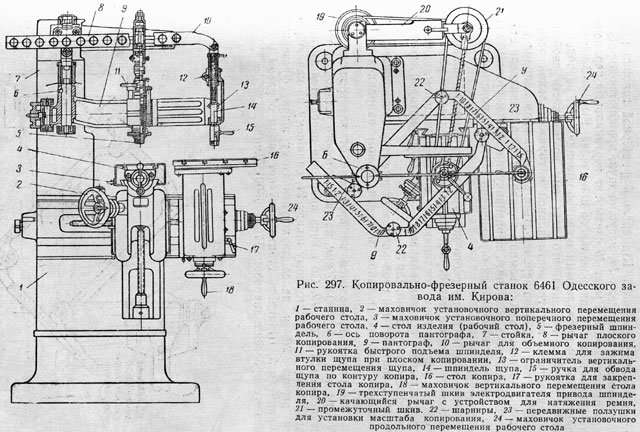

Конструкция копировально-фрезерного станка

Копировально-фрезерный станок предназначен для обработки профилей (фрезерование плоскостное) либо рельефов (фрезерование объёмное) изделий при помощи режущего твердосплавного инструмента — фрезы. Фреза воспроизводит на изделии контур либо поверхность задающего устройства — копира. Задающее устройство ручного копировально-фрезерного станка имеет пневматическую, механическую либо гидравлическую связь с системой слежения, которая отвечает за направление режущего инструмента, с одной стороны действуя на усилительное устройство, а с другой оказывая воздействие на исполнительный орган.

В качестве копира может выступать тонкий шаблон, пространственная модель, эталонная деталь, контурный чертеж, а копировальным устройством служит щуп, копировальный ролик либо палец, фотоэлемент. Эталоны для копирования могут быть сделаны из металла, пластмассы либо древесной породы. Обрабатываемая деталь и копир закреплены на вращающемся столе.

Исполнительным органом может выступать золотник, винт, соленоид, электрическая муфта, дифференциал. В усилительных устройствах копировально-фрезерных станков используют электрические, гидравлические либо электрооптические реле. Шероховатость поверхности заготовки и точность профиля находятся зависимо от скорости перемещения следящего устройства: достигается шероховатость №6 и точность профиля 0,02 мм. Привод исполнительной цепи совершается от силового гидроцилиндра и электродвигателя.

Копирование в установленном масштабе проводится с помощью специального устройства под заглавием пантограф. Если вас интересует, как в домашних критериях сделать самому копировально-фрезерный станок, то сможете его дополнить этим устройством. Пантограф имеет конструктивно направляющий палец, который размещен на оси и перемещается по копиру, ось вращения и инструментальный шпиндель. При перемещении по копиру пальца на заготовке шпиндель обрисовывает геометрически схожую фигуру. А масштаб копирования определяется пропорциями плеч пантографа.

Виды копировально-фрезерных станков

По виду привода различают такие главные типы копировально-фрезерных станков: с пантографом, что предназначен для работы в 2 и 3 измерениях; всеприменимые аппараты с пантографом, который размещен на поворотном рукаве в вертикальной плоскости; одно- и многошпиндельные агрегаты с прямоугольным и круглым столом; с механической подачей, электро- и гидрофицированные, также фотокопировальные.

Выделяют некоторое количество видов схожих фрезерно-копировальных станков, которые различаются по уровню автоматизации и прижиму обрабатываемой заготовки:

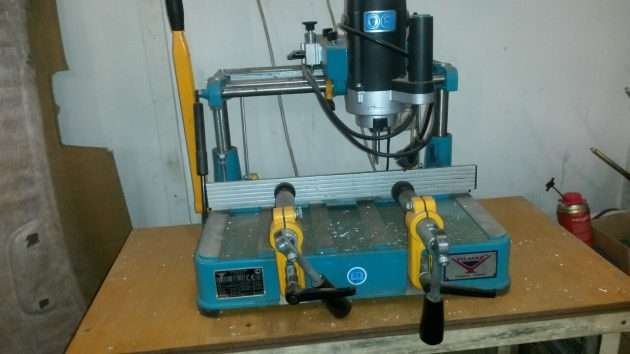

1. Ручной либо настольный копировально-фрезерный станок с механическим прижимом профиля. При его помощи можно создавать функцию рассверловки отверстий различной формы по шаблону, но для тройных отверстий будет нужно трехшпиндильная насадка на станок либо дрель.
2. Автоматический (стационарный) фрезерно-копировальный станок с пневматическим прижимом профиля. Такие станки также не позволяют сделать тройные отверстия для установки ручек и, обычно, употребляются для производства дюралевых конструкций.
3. Автоматический (стационарный) фрезерно-копировальный станок с пневматическим прижимом профиля и 3-шпиндельной насадкой для проведения рассверловки тройных отверстий.

Механизм работы копировально-фрезерного станка

Обработку изделий на копировально-фрезерном станке проводят по задающему устройству (копиру), действие которого вызывает через копировальное устройство соответственное передвижение относительно заготовки специального режущего инструмента. Через копировальное устройство копир повлияет на исполнительные органы, при всем этом заготовка и фреза воссоздают в относительном движении поверхность, которая задана на копире.

Главными движениями являются вращение шпинделя, передвижение стола и салазок по контуру, движение шпиндельной головки при врезании. Вспомогательные движения — ускорение передвижения салазок, шпиндельной головки и стола, установочные передвижения на столе трейсерного столика, упоров, копировального пальца и зажим шпиндельной головки.

Копировально-фрезерные станки по алюминию способны работать по 2 схемам слежения: деяния с оборотной связью и обычного деяния. Копировальный щуп и фреза в схеме обычного деяния меж собой агрессивно связаны, и фрезе передается передвижение щупа по копиру. Отклонение копировального щупа в схеме с оборотной связью вызывает рассогласование в положении копировального щупа относительно фрезы.

Итог подобного рассогласования поступает в специальную следящую систему, которая исполнительному устройству выдает сигнал на поправку траектории перемещения инструмента. Жесткой связи фрезы и копира в данном случае нет, и копир силы резания не принимает, а только передает исполнительным органам соответствующий сигнал.

Существует две разновидности копировального фрезерования — объемное и контурное. Кривая копира при контурном копировании может располагаться в плоскости, что параллельна либо перпендикулярна оси фрезы. Стол в первом случае с копиром и заготовкой перемещается в продольном направлении, контроль конфигурации кривой совершается благодаря вертикальному передвижению врезы и копирного пальца. Стол с копиром и заготовкой во 2-м случае перемещается в поперечном и продольном направлении соответственно форме кривой полосы копира.

Непростая пространственная поверхность заготовки при объемном копировании обрабатывается фрезой поочередно, средством нескольких параллельных ходов стола, другими словами контурное копирование производится при каждом рабочем ходе. В конце прохода фреза сдвигается относительно заготовки перпендикулярно строке на величину поперечной подачи, потом происходит последующий рабочий ход.

Также есть копировально-фрезерные станки прямого деяния, в каких щуп фрезе передает движение через пантограф. Подобные станки в главном используют для легких гравировальных и фрезерных работ. При использовании пантографа можно проводить, не считая копирования, уменьшение масштаба заготовок по отношению к копиру. Передвижение копировального щупа по копиру, который установлен на столе станка, передается шпинделю, что при обработке заготовки обрисовывает контур, схожий геометрически копиру.

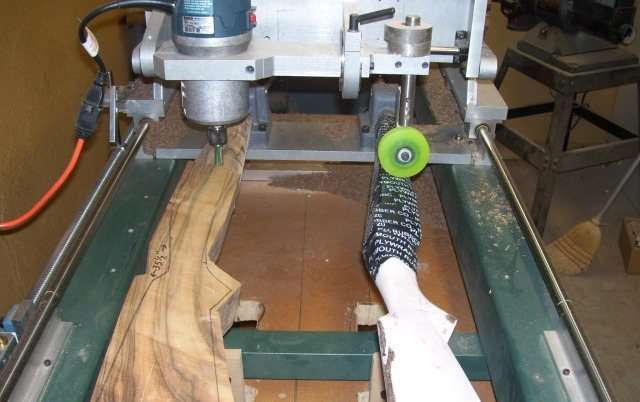

Копировально-фрезерный станок своими руками

В текущее время на рынке представлены фрезерно-копировальные станки самой разной конструкции и уровня трудности. Но приобрести такой не всегда может быть, ну и стоимость копировально-фрезерного станка достаточно велика. Потому нередко пред нами появляется вопрос, как сделать копировально-фрезерный станок в домашних критериях.

Непременно, самодельные станки не могут с промышленными моделями на сто процентов соперничать, но все-же они являются работоспособными и позволяют сделать качественные копии. Охото сразу обмолвиться, что копирующее устройство приспособить к промышленному фрезерному устройству будет очень трудно, и это касается, сначала, кардинальной переделки всего аппарата. Потому самодельный копировально-фрезерный станок собрать проще всего фактически «с нуля» при использовании системы тяг и электронного мотора с зажимным патроном для фрезы.

Конструкций копировально-фрезерных станков быть может много. Типовая конструкция аппарата последующая: станок конструктивно состоит из десктопа, несущей рамы и фрезерной головки. Рабочая поверхность может регулироваться по высоте, фрезерная головка оборудована электронным движком привода и передаточным двухступенчатым механизмом, который обеспечивает две скорости фрезерного вала.

Многие домашние хозяева пеняют, что при копировании изделия получившаяся деталь имеет много недостатков и несоответствий, которые появились при смене направления фрезы, вибрации и дрожании опорной конструкции. Проблем добавляют прогибания и искривления заготовки, что связаны с повышением внутреннего напряжения из-за подборки дерева. Обойти всех недостатков при изготовлении самодельного копировально-фрезерного станка нереально. Просто рекомендуется делать копировальный станок узкопрофильным, а не всеприменимым.

Самодельный копировально-фрезерный станок должен быть оптимизированным под создание определенных изделий, которые нужны конкретно для вас. Например, для действенного производства древесной части ружья и винта для пропеллера требуются разные технические решения, их не получится в одном станке соединять воединыжды, и появиться могут побочные, трудноисправляемые эффекты. Таким образом, практичнее станки собирать под какие-то определённые задачки. Таковой подход может для вас обойти многих издержек и проблем.

Важный фактор – это размер станка. Чем вы большее изделие планируете обрабатывать, тем конструкция должна быть массивнее. Нужно, чтоб вибрации, которые передаются от привода фрезы, поглощались весом опорной конструкции станка. Нагрузки должны выдерживаться направляющими осями, которые также обязаны иметь припас прочности и не прогибаться. Рациональные характеристики при проектировании копировально-фрезерного станка своими руками подбираются опытным оковём, это обеспечивает плавный ход фрезы.

При конструировании копировально-фрезерного станка обусловьте вид деталей, которые будете изготавливать. Для выполнения граверной работы и для фрезерования длинноватых изделий требуется различный десктоп и способ закрепления на нем заготовок с шаблоном. Свобода передвижения в разных плоскостях режущего инструмента находится в зависимости от вида десктопа.

От изготавливаемых деталей и их материала зависит мощность электродвигателя, который крутит фрезу и устанавливается на самодельном копировально-фрезерном станке. Для гравировки и фрезерования изделий из дерева достаточно 150-200 ваттного электронного мотора неизменного тока.

Для обеспечения процедуры четкого копирования необходимо меж собой агрессивно соединить копирующий щуп и устройство, закрепив в нем режущий инструмент. При всем этом их высота и плоскости над рабочим столом должны совпадать стопроцентно. Сделанную жесткую конструкцию следует установить над рабочим столом таким методом, чтоб она могла передвигаться в вертикальной и горизонтальной плоскости вдоль осей, которые создаются условно сторонами десктопа.

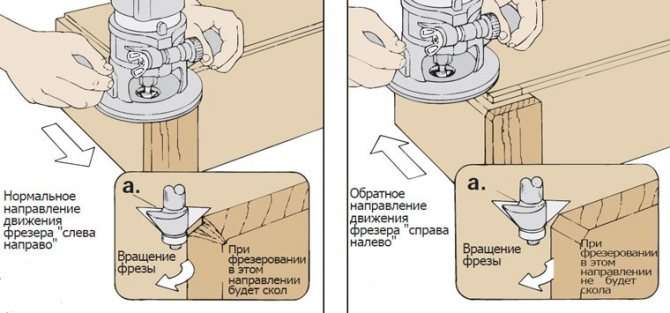

Варианты фрезеровки

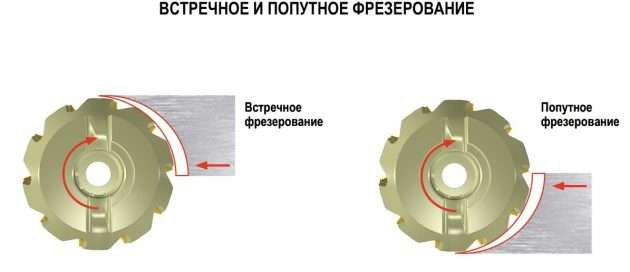

Фрезеровка на копировальном станке может осуществляться одним из 2-ух способов:

• Встречная фрезеровка, при которой деталь подается в обратном от фрезы направлении.
• Попутная фрезеровка, при которой и заготовка, и фреза передвигаются в одном направлении.

Способы фрезерования

Фреза на таких устройствах быть может изготовлена из минералокерамики, синтетического либо сверхтвердого материала и способна поменять функцию шлифовки. Но для станков, работающих с изделиями из дерева, это не очень животрепещуще, потому что этот материал не отличается особенной твердостью.

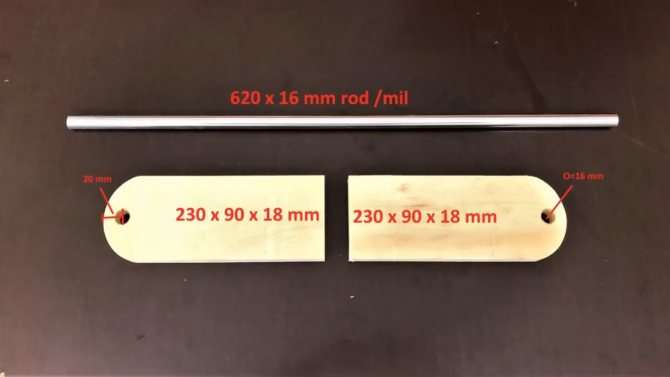

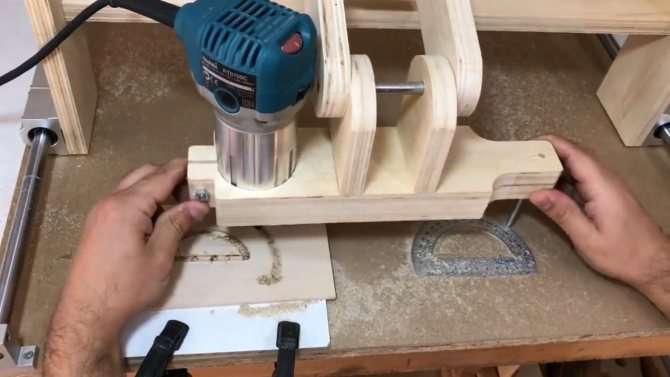

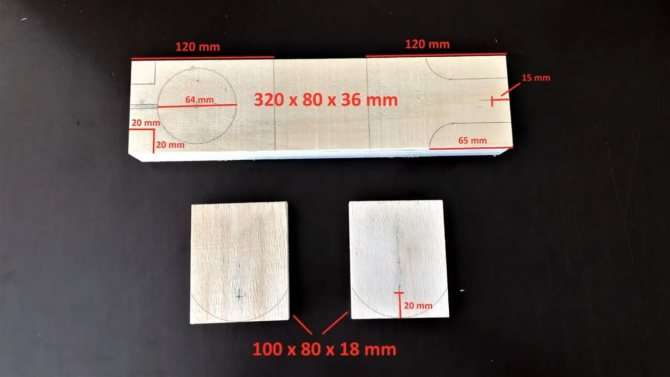

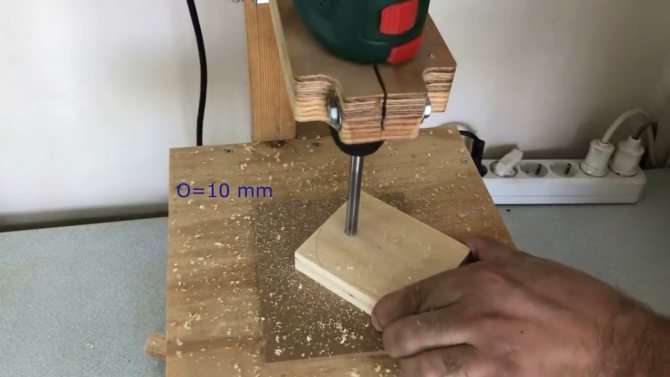

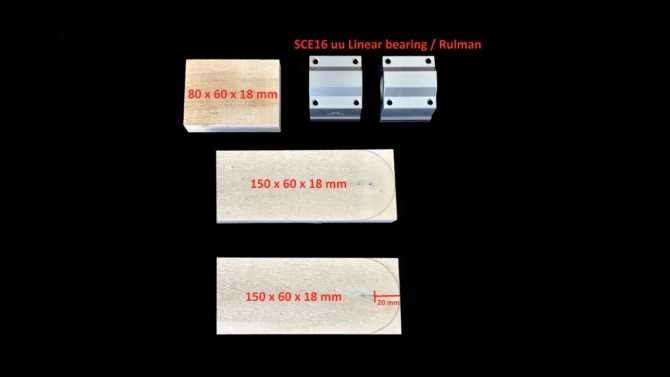

Процесс создание станка своими руками

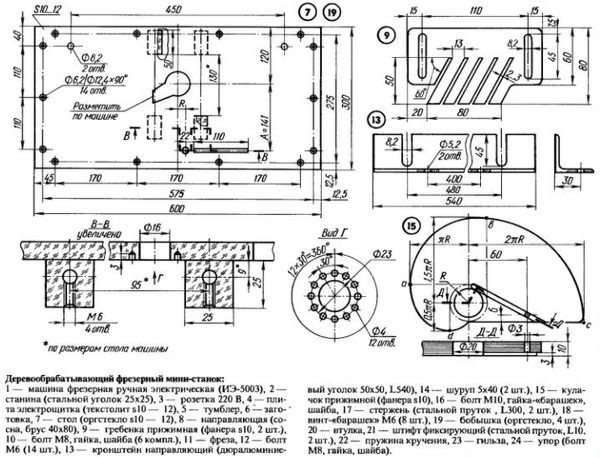

Чертежи самодельного мини-фрезерного станка по дереву

Покупка копировально-фрезерного станка по дереву, в особенности снаряженного ЧПУ, прибыльна для больших изготовителей, в других случаях проще сделать его без помощи других.

Перед созданием станка нужно сделать чертеж и обусловиться с тем, как будет употребляться устройство. Если планируется работать с большенными изделиями, то размер станка тоже должен быть огромным, чтоб фреза производила меньше вибраций. Не считая этого, необходимо подобрать электронный движок достаточной мощи. Выбор находится в зависимости от плотности материала, с которым планируется работать.

Количество осей тоже определяется на стадии макета, потому что изменение конструкции готового станка возможно окажется проблематическим. Для работы с плоскими деталями достаточно 2-ух осей: с продольным и поперечным движением. Заготовки с маленьким рельефом требуют к тому же перпендикулярно перемещающуюся ось. Для обработки более сложных изделий могут пригодиться и четыре, и 5 осей.

Существует огромное количество конструкций фрезерного станка, но они все состоят из 3-х частей:

Копировально-фрезерный станок — устройство

• рабочая поверхность;
• станина;
• фрезерная головка.

Конструкция рабочей поверхности копировального станка должна предугадывать регулировку по высоте, а фрезерная головка должна быть высокооборотной и оснащаться электроприводом.

Сборка копировально-фрезерного станка по дереву быть может вертикальной либо горизонтальной. От этого зависит комфортность работы с инвентарем и выгрузка готовых деталей.

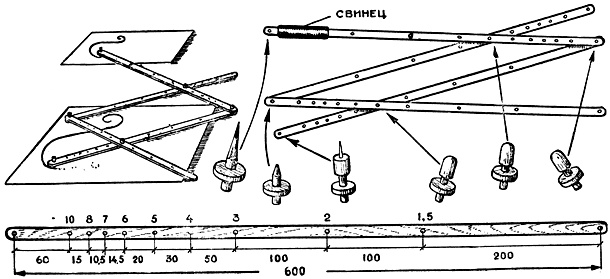

Пантограф

Самодельный пантограф — чертеж

Самый дешевенький вариант, для производства которого необходимы несколько досок и фрезер. Предназначен для плоской резьбы.

По форме припоминает параллелограмм. Благодаря таковой конструкции при перемещении узловые точки обрисовывают эквидистантные кривые. Чтоб масштабировать устройство, удлиняется звено.

Сторона параллелограмма вдвое короче общей длины с копирующим наконечником. Из-за этой особенности при копировании наконечником какой-нибудь детали фреза в два раза ее уменьшит, что уменьшает погрешность копира.

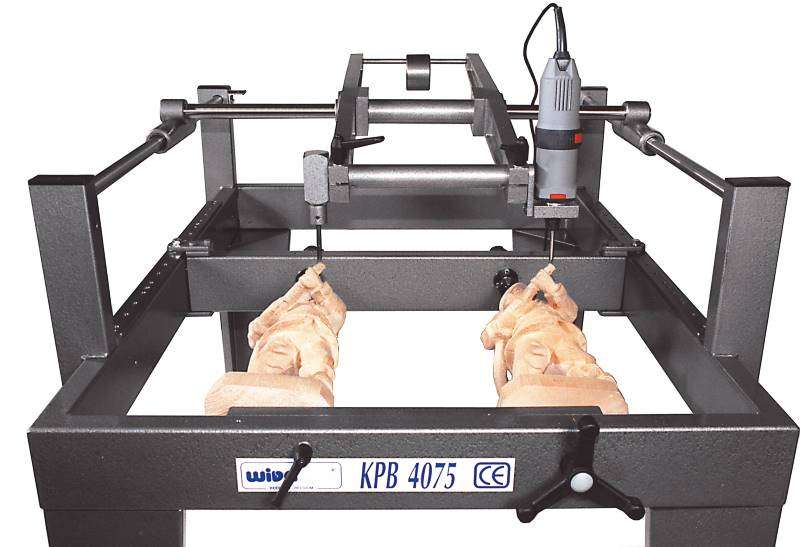

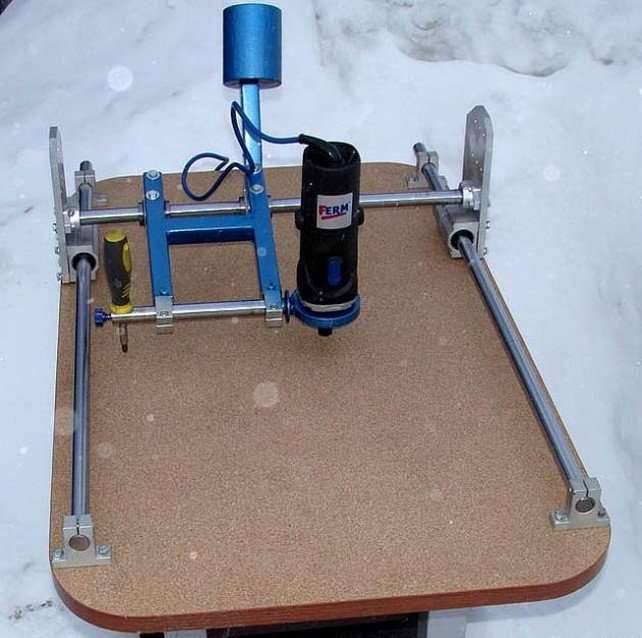

Модель с плоскопараллельным механизмом

Употребляется для контурного фрезерования. В отличие от предшествующей модели, криволинейной линии движения достигают, складывая две перпендикулярные друг дружке оси. 3-я ось вводит фрезу в заготовку.

Чтоб уравновесить систему, в конструкции предусмотрен противовес на другой стороне поворотной рамы. Чтоб иметь возможность регулировки, его лучше располагать на резьбовой шпильке.

Копировально-фрезерный станок с плоскопараллельным механизмом

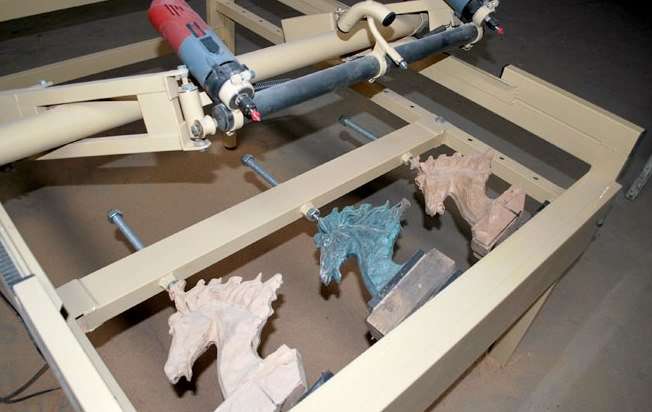

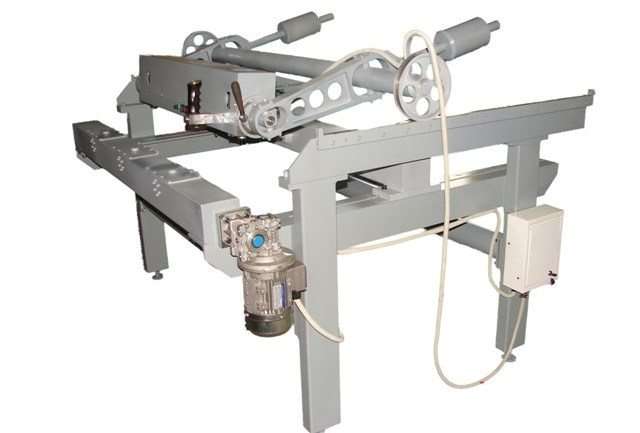

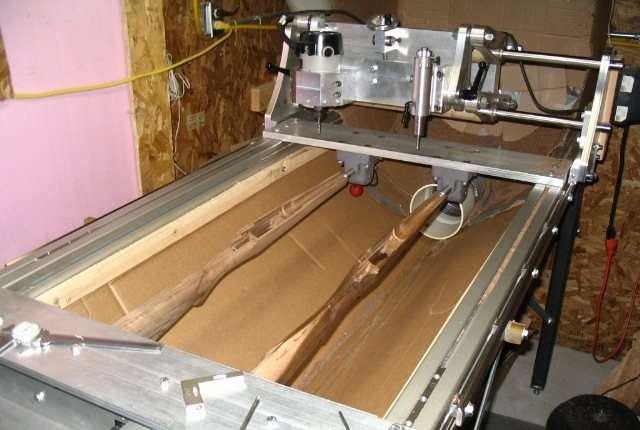

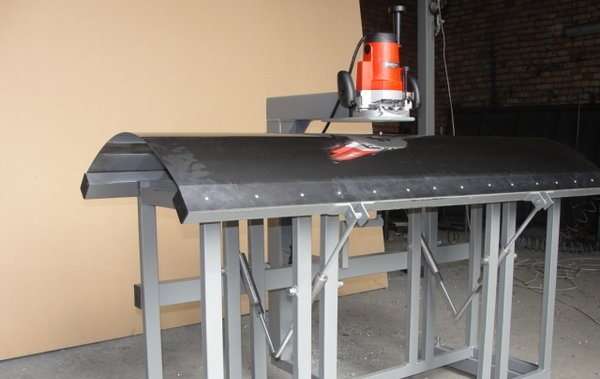

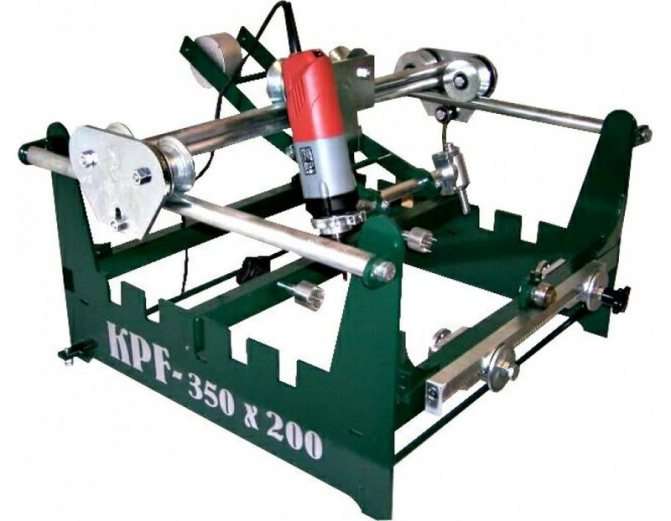

Модель для большой фрезеровки

На таком устройстве фрезерная головка располагается на качающейся раме, которая во время обработки перемещается на роликовых каретках по перпендикулярным направляющим. Модель и деталь крепятся на 2-ух поворотных узлах понизу основания. Открытая станина позволяет просто вычищать опилки.

Копировально-фрезерный станок для большой фрезеровки

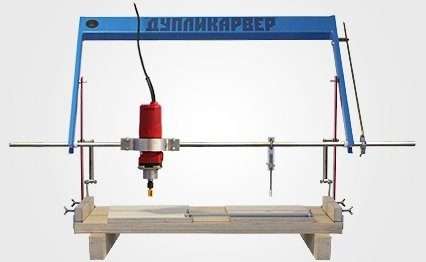

Дупликарвер-2

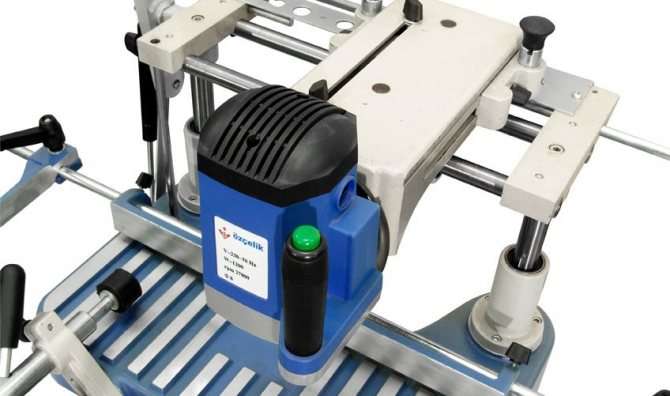

Серийный копировально-фрезерный станок по дереву, предназначенный как для плоскорельефной, так и для скульптурной резьбы. Конструкцией предвидено 5 управляемых осей:

• боковые рычаги;
• поворотная рама;
• фрезерная головка;
• рабочие столики;
• поперечное передвижение головки.

Достаточно легкий (масса около 28 кг) для 1-го человека.

Дупликарвер-2

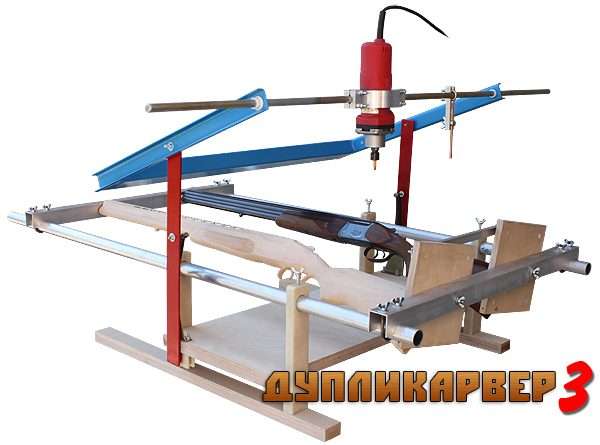

Дупликарвер-3

Конструкция этой модели похожа на Дупликарвер-2, но имеет две дополнительные направляющие скалки (еще одна линейная ось), а поворотные столики установлены вертикально. Благодаря таким изменениям стало может быть работать с длинномерной большой резьбой.

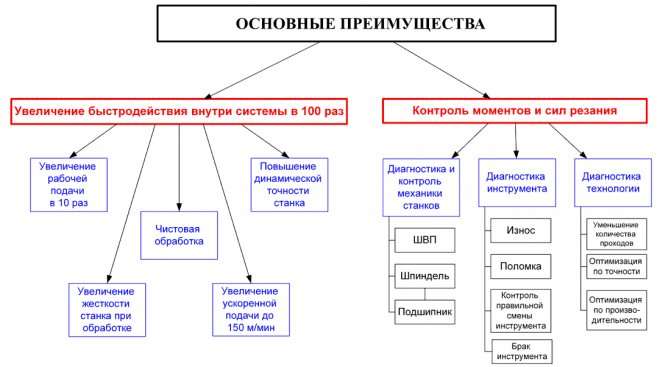

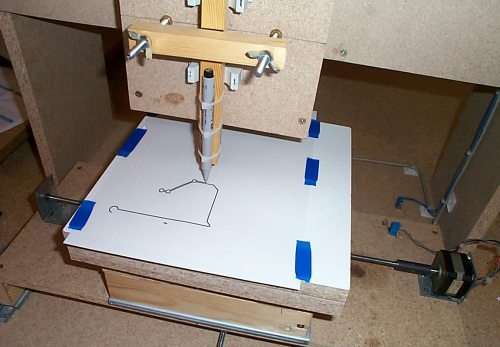

Достоинства станков с ЧПУ

Невзирая на то, что копировально-фрезерный станок по дереву с ручным управлением значительно упрощает работу и увеличивает производительность труда, его все равно необходимо держать под контролем. Но модели, применяемые в массовом производстве, обустроены числовым программным управлением (ЧПУ). При работе с таким аппаратом от человека требуется только загрузить заготовку и забрать готовую деталь.

Достоинства станков с ЧПУ

Обычной фрезерный станок, снаряженный ЧПУ, работает от управляющей программки, которую делает оператор в специальной системе, по трехмерной модели, разработанной заблаговременно инженером-конструктором.

В отличие от обычного фрезерного устройства с ЧПУ, в копировальных моделях установлена программирующая система, которая сама составляет управляющую программку. У таких устройств есть доп приставка ЧПУ, которая ощупывает эталонную заготовку, разрабатывает ее трехмерную модель, на базе которой делается управляющая программка.

Основная неувязка в станках с числовым программным управлением – накладность. Для маленького производства смысла в таком аппарате нет, потому что срок окупаемости должен быть менее 5 лет. В домашних критериях с ЧПУ легче сделать не копировальный станок, а обыденный фрезерный, что, вобщем, тоже не самая обычная задачка.

Видео по теме: Копировальный станок своими руками

Публикации по теме

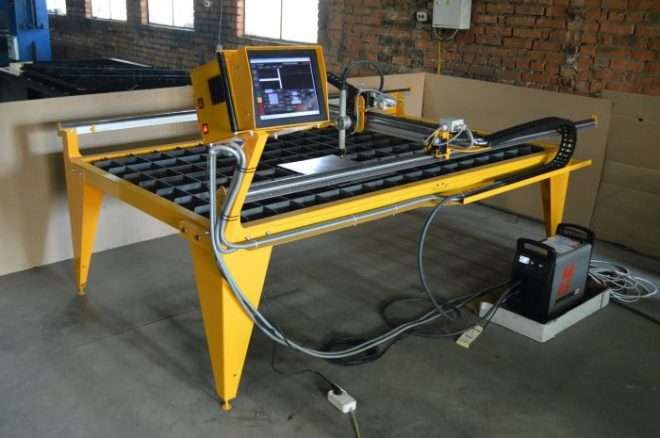

Описание станка плазменной резки металла с ЧПУ

Пошаговая аннотация по изготовлению стационарной циркулярной пилы своими руками

Варианты производства фрезера из болгарки своими руками

Традиционная конструкция

Промышленные станки владеют достаточно сложной конструкцией, в особенности варианты выполнения с ЧПУ, которые могут проводить обработку в автоматическом режиме. Требуемое изделие можно получить и при применении копировального оборудования. Традиционная конструкция представлена сочетанием последующих главных узлов:

1. Станина выступает в качестве основания и связывающего элемента. Конструкция делается при применении металла, отдельные элементы соединяются с помощью сварки. Станина может иметь различную высоту. Каждый мастер при изготовлении самодельной конструкции выбирает свою высоту.
2. Передняя и задняя бабка является также неотъемлемой частью станка. Передняя бабка употребляется для размещения коробки скоростей и привода, также электронного мотора. Задняя бабка применяется для фиксации заготовки, за чей счет возникает возможность получения огромных по длине изделий.
3. Главное вращение получает заготовка. Передается оно от электронного мотора через привод.
4. Упор для инструмента также позволяет проводить доброкачественную обработку. Стоит обезопасить место резания, чтоб исключить возможность получения травмы рук либо попадания стороннего элемента.
5. Ведущий и ведомые центра, используемые для закрепления заготовки.

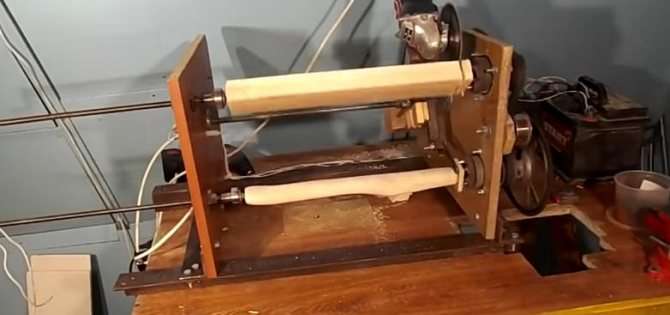

Самодельный копир для токарного станка по дереву позволяет также проводить доброкачественную обработку заготовок.

Изготовка своими руками

Промышленные варианты выполнения станков обходятся недешево. Вот поэтому многие рассматривают возможность сборки станка своими руками. Советы по проведению работы последующие:

1. Для начала следует создать либо скачать чертеж, по которому будет проводиться сборка. Обычно, берется чертеж обыденного токарного станка, который меняется под установку копира.
2. Работы начинаются с сотворения станины. Для этого потребуются уголки, также листы металла. Соединение отдельных частей проводится при применении сварочного аппарата. Стоит учесть, что винтообразные соединения характеризуются наименьшей жесткостью. Станина должна быть крепкой и устойчивой к вибрации.
3. Главным узлом считается электронный движок. Для того чтоб повысить функциональность оборудования, проводится установка электронного мотора с мощью 200?250 Вт при 1500 оборотах за минуту. Если планируется проведение обработки больших заготовок, то устанавливается более мощнейший мотор. Следует предугадать наличие защиты мотора от воздействия со стороны среды.
4. Для фиксации заготовки на выходной вал крепится планшайба. Она имеет несколько острых частей, на которые она набивается. За счет острых частей обеспечивается передача вращения, но фиксация проводится за счет задней бабки с центрами.

Больше всего внимания уделяется производству копира. Конкретно он отличает токарный станок от копировального.

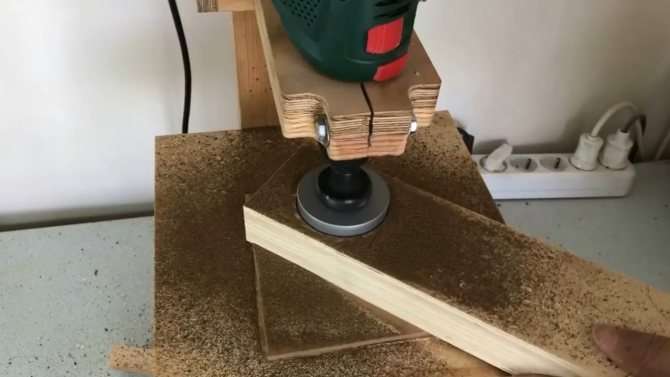

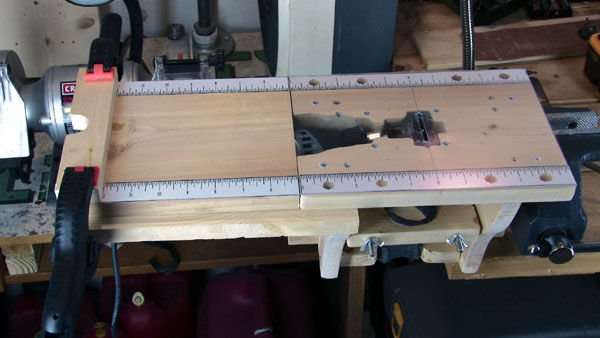

Создание копира

Копир применяется для производства схожих изделий. За счет его внедрения значительно увеличивается показатель производительности. Посреди особенностей, связанных с созданием копира, отмечают последующие моменты:

1. Основой для этого узла становится ненадобный ручной фрезер.
2. Для расположения копира применяется площадка размером 20 на 50 см. Для крепления устройства создаются отверстия и инсталлируются бруски.
3. Для обеспечения обработки по всей длине заготовки площадка должна передвигаться вдоль всей станины.
4. Крепление брусков проводится с помощью шурупов. Они обеспечивают надежное крепление устройства.
5. При выполнении работ следует использовать уровень, потому что даже малозначительное отклонение от горизонтального положения приведет к значимым погрешностям.
6. На токарном станке устанавливается брусок в горизонтальном положении. Конкретно на нем будет крепиться шаблон. Крепление бруса проводится также при применении шурупов.
7. Конструкция создается так, что по мере надобности можно отвести копир и использовать станок как обыденное токарное оборудования.

Читать также: Длина полотна по металлу

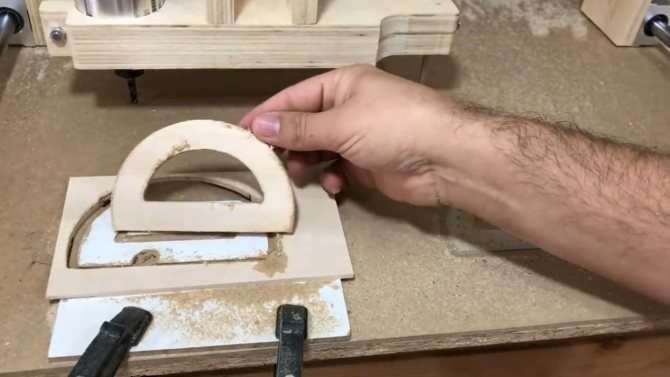

Шаблон делается из фанеры, он прикручивается к фронтальной поверхности бруса. Верхняя поверхность ранее установленного бруса совмещается с осью шаблона.

Недочеты рассматриваемого устройства

У самодельного копировального станка есть достаточно огромное количество существенных недочетов. Примером можно именовать такую информацию:

1. Для передвижения поверхности с фрезерным механизмом требуется две руки. Это связано с тем, что подвижный элемент фиксируется плохо, передвигать его приходится обеими руками. При допущении ошибок во время производства конструкции подвижный элемент может перекашиваться и заклинивать.
2. Для увеличения точности обработки проводится установка винтообразной передачи.
3. Копир подходит для производства только обычных изделий. Примером будет то, что витые узоры на столбиках при применении подобного станка повторить будет нереально.
4. Повысить универсальность устройства можно методом подмены фрезы циркулярки.

Вот поэтому для налаживания производства сложных древесных частей рекомендуется устанавливать промышленные станки.
