Электронный клапан для воды своими руками. Все, что нужно знать про клапан для водопровода

Этой устройство относится к предохранительным устройствам и его предназначение – обеспечить свободный проток жидкости в одном направлении и герметично перекрыть его при появлении оборотного течения в трубах.

Конструкция ординарна и позволяет просто сделать оборотный клапан своими руками из подручных материалов.

Для некоторых конструкций насосов, к которым относится обширно используемые центробежные, наличие оборотного клапана непременно. Рабочее колесо таких агрегатов не может всосать воду, если ее нет в корпусе насоса (улитке).

Оборотный клапан, применительно к скважинным насосам, устанавливается конкретно в месте водозабора, другими словами:

• для глубинных и всех других погружных насосов, его устанавливают конкретно меж корпусом и выходным шлангом;
• на поверхностных насосах он устанавливается на заборном шланге либо трубе.

Виды оборотных клапанов

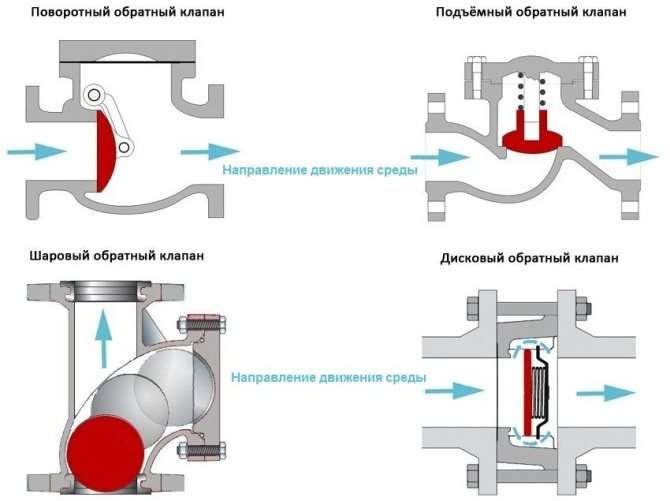

В разных водопроводных системах используются клапана разных конструкций, такие как:

• шариковые пружинные устройства для горизонтальных конструкций;
• шариковые гравитационные изделия для вертикальной установки;
• лепестковые;
• лепестковые двустворчатые;
• межфланцевые, и другие конструкции зависимо от места установки.

По материалу производства делятся на:

• латунные;
• чугунные;
• железные;
• пластмассовые.

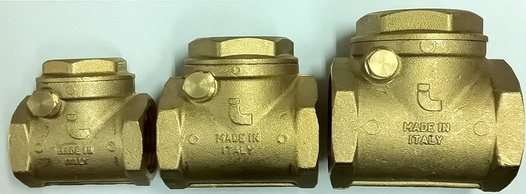

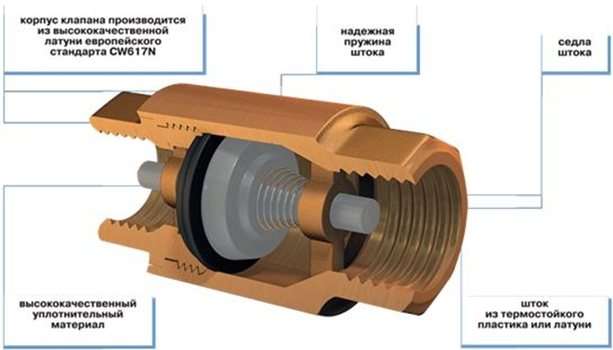

В нашем случае более нередко используются изделия из латуни.

Как устанавливать оборотные клапаны для насосных станций?

Устанавливаются клапаны для насосных станций либо конкретно перед станцией, либо сразу после храповика на поглощающей трубе.

Установка после храповика лучше при условии, что есть возможность выбрать место. Если установить клапан перед станцией, количество воды, захватываемой насосом во время последующего включения, может свалиться.

Если клапан устанавливается перед насосной станцией, должен быть предусмотрен сгон, ведь через некий просвет времени может пригодиться ремонт. Если избран 2-ой вариант установки, в сгоне нет необходимости. При наличии работающей трубопроводной системы нужно раскопать трубопровод в месте, где будет установлен клапан, соединить его с частью трубы и при помощи сгона присоединить к другой части.

Подсказка! При условии использования системы водоснабжения только в летний период времени, похлопочите о том, чтоб был краник, который дозволит слить воду перед пришествием зимних морозов, и разместите его в самом низу системы.

Изготовка оборотного клапана

Чтоб сделать оборотный клапан, воспользуемся стандартным тройником с внутренней присоединительной резьбой.

Рис.1. Тройник как корпус оборотного клапана

Подготовка заборного патрубка

Перед его установкой необходимо приготовить место посадки для запирающего шарика в последующем порядке:

1. Зажать деталь в тиски за гладкую часть.
2. Сверлом, поперечник которого на 5 – 6 мм больше внутреннего поперечника патрубка, выполнить фаску размером 1,0 – 1,5 мм под углом 60о (стандартная заточка сверла).
3. В отверстии поместить шарик и пару раз просто стукнуть по нему молотком. При всем этом появляется ровненькое место посадки для шарика за счет расплескивания шероховатостей и неровностей металла трубы в месте ее контакта с шариком. Принципиально! Степень деформации патрубка не должна распространяться на форму трубы, другими словами, ее внешние размеры должны остаться постоянными.

Изготовка пружины

При подборе материала для этого изделия предпочтительна нержавеющая неотожженая проволока поперечником 0,5 – 0,8 мм. В таком состоянии она остается достаточно упругой и длительно сохраняет это свойство, в то же время отожженная стремительно их растеряет. Сделать ее можно так:

1. Замерить внутренний поперечник тройника.
2. Подобрать стержень, поперечник которого составляет 0,65 – 0,7 от замеренного размера на тройнике.
3. Зажать стержень в тисках, просверлить отверстие поперечником чуток больше поперечника избранной проволоки, которая должна свободно в него заходить.
4. Воткнуть конец проволоки в отверстие, загнуть.
5. Плотно, виток к витку, намотать проволоку на стержень, снять с него не отрезая конца.
6. Замерить характеристики пружины: поперечник на два мм меньше внутреннего размера тройника; длина должна обеспечивать удерживание шарика во входной части при полном сжатии. Это дозволит удержать его в корпусе при работе насоса.
7. Пружину обрезать в размер по длине. Последние витки подогнуть вовнутрь на ? поперечника, зашлифовать.

Сборка клапана

• установить поглощающий патрубок;
• установить затычку на обратном выходе, за ранее разместив снутри корпуса пружину и шарик. Длина пружины должна обеспечить плотное прилегание шарика к торцу входного патрубка, по мере надобности – растянуть пружину.
• регулировка усилия сжатия пружины делается заворачиванием (откручиванием) затычки.

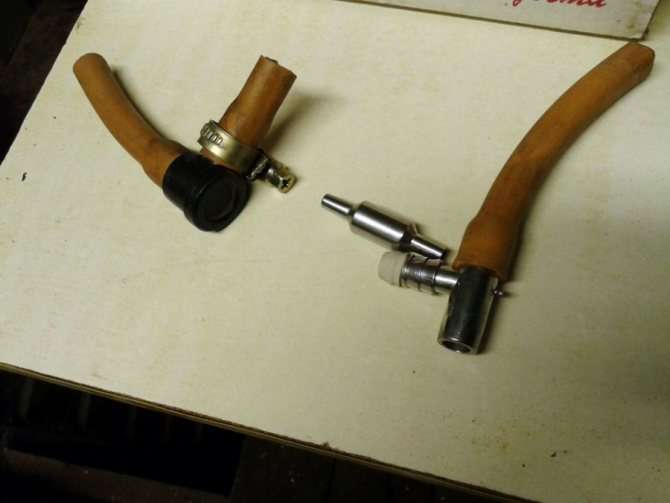

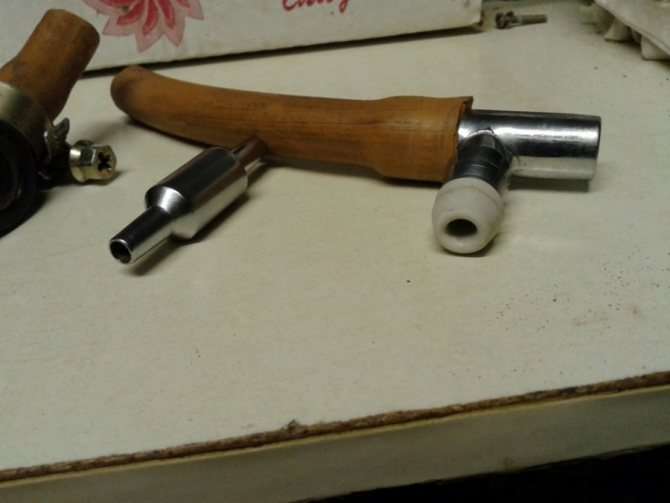

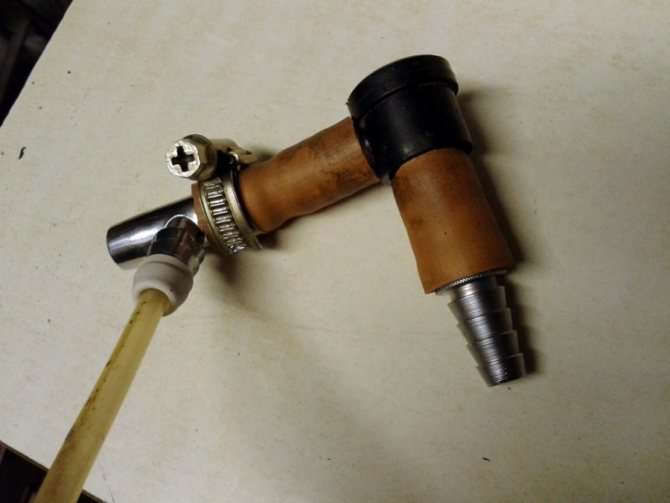

Рис.2 Устройство оборотного клапана Разумеется, что разработка производства оборотного клапана не содержит внутри себя сколько-либо сложных операций и полностью доступна, чтоб сделать оборотный клапан без помощи других. Недочетом конструкции являются огромные габаритные размеры, так как на заборный патрубок необходимо еще установить фильтр. Таким образом, размещение его в скважине ограничено ее размерами – внутренним поперечником обсадной трубы.

Как сделать оборотный клапан для воздухопроводящих систем

Вопрос о том, как сделать оборотный клапан для оснащения воздухопроводящей системы, является более животрепещущим, чем изготовка подобного устройства для водопровода либо канализации. Установив оборотный клапан в системе вентиляции, вы накрепко защитите свое жилье от грязного и прохладного воздуха, поступающего в такую систему снаружи.

Простой воздухопроводящий оборотный клапан – кусочек расположенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Необходимо подчеркнуть, что оборотный клапан предложенной конструкции, если ассоциировать его с серийными моделями, обладает не наименьшей продуктивностью и способен удачно прослужить для вас два-три года.

Более продвинутая конструкция состоит из 2-ух подвижных створок, закрепленных по краям воздухопроводящей решетки

Итак, изготовка самодельного оборотного клапана для оснащения воздухопроводящей системы производится в последующей последовательности.

1. Сначала нужно сделать основной элемент оборотного клапана – пластинку, на которой будут фиксироваться створки. Для сотворения таковой пластинки, которая выпиливается строго по форме и размерам канала вентиляции, можно использовать листовой текстолит либо другой крепкий пластик шириной 3–5 мм.
2. По бокам выпиленной пластинки нужно просверлить отверстия, с помощью которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Не считая того, отверстия нужно просверлить и в центральной части пластинки. Это необходимо для того, чтоб через нее мог свободно проходить воздух. От того, как много отверстий вы просверлите в таковой пластинке, будет зависеть пропускная способность вашей воздухопроводящей системы.
3. Пластинку, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластинка будет фиксироваться с помощью винтов, также нужно подсунуть резиновые прокладки. Так вы снизите уровень шума и вибрации в собственной системе вентиляции.
4. По форме и размерам пластинки вырезается кусочек плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластинке по ее краю, в предстоящем будут сформированы створки самодельного оборотного клапана.
5. Вытяжную трубу, в какой уже установлена пластинка с наклеенной на нее пленкой, нужно установить в канал вентиляции, используя для этих целей дюбели либо шурупы. После установки в канал вентиляции оборотного клапана нужно накрепко загерметизировать зазоры меж стенами канала и вытяжной трубы.

Заключительным шагом монтажа самодельного оборотного клапана в системе вентиляции является разрезание пленки, наклеенной на пластинку, на две схожие половины. Выполняя такую функцию, для которой идеальнее всего использовать острый монтажный ножик, нужно смотреть за тем, чтоб срез вышел идеально ровненьким.

Принцип, по которому работает оборотный клапан предложенной выше конструкции, достаточно прост и заключается в последующем.

• Сгустку воздуха, который проходит через таковой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
• При появлении в системе вентиляции оборотной тяги створки оборотного клапана накрепко запираются, не давая воздуху снаружи просочиться в помещение.

Таким образом, данный оборотный клапан, относящийся к мембранному типу, накрепко защищает вентилируемое помещение не только лишь от грязного и прохладного воздуха, да и от сторонних запахов.

Вода по трубопроводу должна течь в одном направлении. Назначение оборотного клапана в том, чтоб не допускать конфигурации движения потока в обратную сторону. Если в системе употребляется несколько насосов, то целенаправлено установить оборотный клапан: он защитит сами насосы, арматуру и другое оборудование от перепадов давления. И даже в случае повреждений каких-либо участков системы, оборотный клапан будет препятствовать вытеканию огромного количества воды.

Наличие клапанов не является неотклонимым условием: его устанавливают для подстраховки на случай появления критических ситуаций. Для того чтоб осознать, устанавливать ли его, следует сначала разобраться, как выбрать оборотный клапан, его виды и свойства.

Прямоточный гравитационный оборотный клапан

Конструктивное выполнение позволяет накрепко использовать его снутри скважины. Устанавливается конкретно на выходном патрубке насоса, если применяется погружной вариант. При использовании внешнего агрегата оборотный клапан располагают в нижнем конце заборной трубы.

В выходной патрубок погружного насоса устанавливается входной патрубок. Зависимо от его внутреннего поперечника подбирается шарик. Ложе для шарика готовится так же, как для пружинного клапана, чтоб не допускать протекание воды при высочайшем давлении столба в заборной трубе (шланге). Выходной патрубок крепится к корпусу с обратной стороны и соединяется с заборным шлангом.

Особенностью конструкции является необходимость задерживать шарик в корпусе, чтоб не допустить его подъем потоком до выходного отверстия. В неприятном случае он просто перекроет воду.

Это можно сделать, установив проволочный упор. В корпусе сверлится сквозное отверстие поперечником 2 – 2,5 мм, в него вставляется проволока из меди либо алюминия. Концы вставки необходимо расклепать, при этом сделать это необходимо отменно, чтоб обеспечить плотность корпуса. В принципе, остается только установить клапан на место перед спуском системы в обсадную трубу.

При выключенном насосе шарик под своим весом перекрывает нижнее отверстие. Когда он врубается, создается отрицательное давление в заборной трубе, поднимающее шарик и открывающее вход для воды.

Советы по изготовлению и.

Шаровой для воды

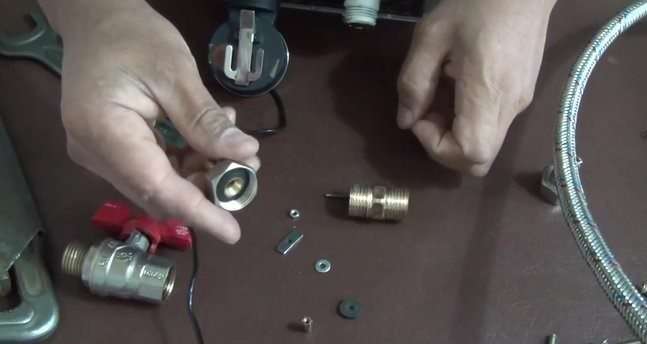

Для того, чтоб сделать клапан, пригодится:

• Водопроводная муфта с внешней резьбой.
• Тройник металлической либо латунный с внутренней резьбой.
• Пружина, свободно входящая в тройник.
• Железный шар, с маленьким зазором входящий в тройник.
• Затычка на тройник.
• Лета ФУМ либо сантехническая нить.

Если не удалось подобрать пружину- ее навивают из упругой проволоки. Берут стержень, сверлят в нем отверстие и заправляют туда конец проволоки. Дальше зажимают железную проволоку в стержне тисками, и плоскогубцами навивают пружину, укладывая витки впритирку.

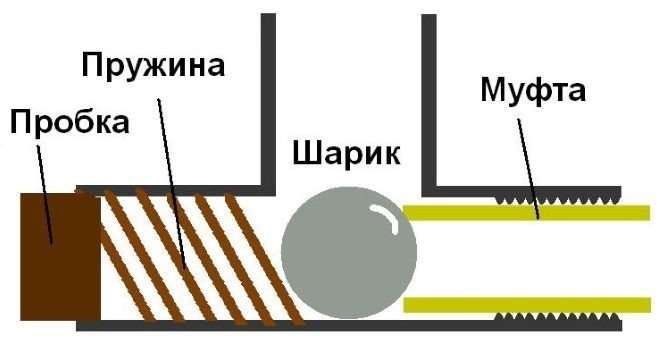

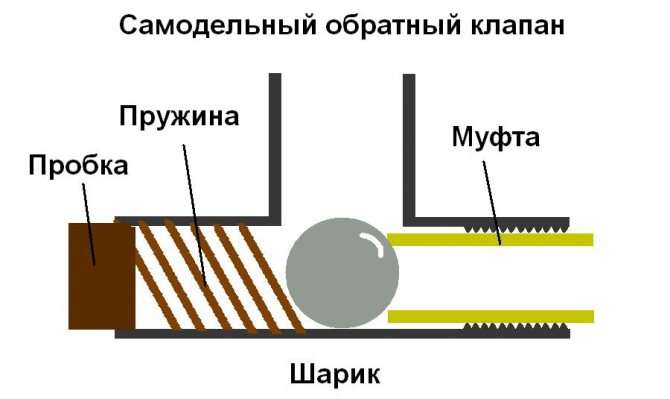

Набросок 4. Схема шарового затвора

Сборку проводят в таковой последовательности:

• Муфта завинчивается в тройник таким образом, чтоб она перекрывала просвет бокового патрубка более 2 мм.
• В отверстие напротив вставляют шарик и подпирают его пружиной.
• Вкручивают затычку.
• Муфту и затычку перед конечной сборкой необходимо обмотать уплотнителем.

Напор воды, поступающей из муфты, отжимает шарик и открывает просвет для потока в прямом направлении. Если напор падает, пружина отжимает шарик назад и придавливает его к срезу муфты, перекрывая поток в оборотном направлении.

Будет нужно отрегулировать силу прижимающую силу пружины так, чтоб стандартного напора в системе хватало для отжима шарика. Придется также кропотливо отшлифовать срез муфты, чтоб шарик прилегал к нему без зазоров.

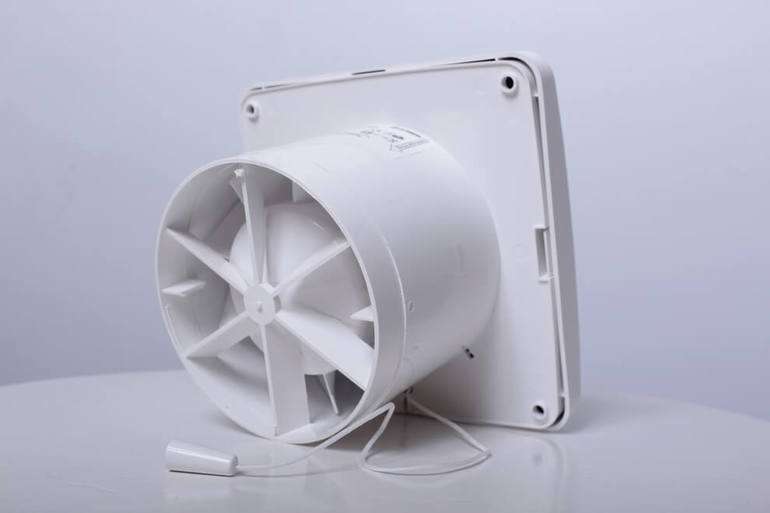

Лепестковый для воздухопроводящих систем

Промышленный оборотный клапан для систем вентиляции препятствует оборотной тяге в вытяжных системах

Предлагаемая конструкция сравнима по продуктивности с промышленными эталонами и способна проработать пару лет, после этого придется поменять лепестки.

Для производства будет нужно:

• Пластинка текстолита шириной 3-5 мм 15*15 см. Можно использовать хоть какой жесткий пластик.
• Пленка из плотного пластика 15*15 см.
• Герметик.

Пошаговая аннотация для производства и сборки:

• Отпилить пластинку так, чтоб она соответствовала размерам вытяжки.
• В углах сдеалть отверстия для крепления клапана к вентилятору либо фитингу.
• Посреди просверлить либо выпилить лобзиком отверстия для прохода воздуха. Должно быть выпилено более 80% площади сечения канала.

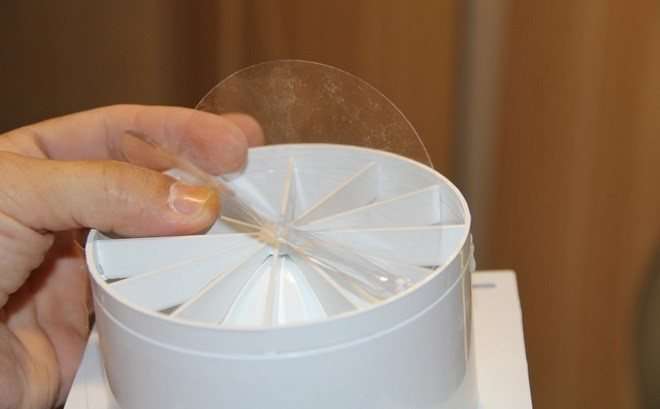

Набросок 5. Конструкция лепесткового воздушного затвора

• Вырезать кусочек гибкого пластика и наклеить его по бокам основания.
• Разрезать его по осевой полосы. Разрез сделать ровненьким, без шероховатостей.
• Воткнуть затвор в канал и зафиксировать его винтами либо шурупами. Створки должны быть обращены на улицу.

Тарельчатый

Тарельчатый осевой затвор можно сделать из подручных материалов.

Для этого пригодится:

Набросок 6. Детали устройства

• Штуцер 1/2? на 15мм.
• Болт поперечником 3 мм и длиной 40-50мм.
• Две гайки к болту.
• Кусок резины от велосипедной камеры.
• Железная полоса.
• Муфта 1/2

Изготовка самодельного клапана проводят в последующей последовательности:

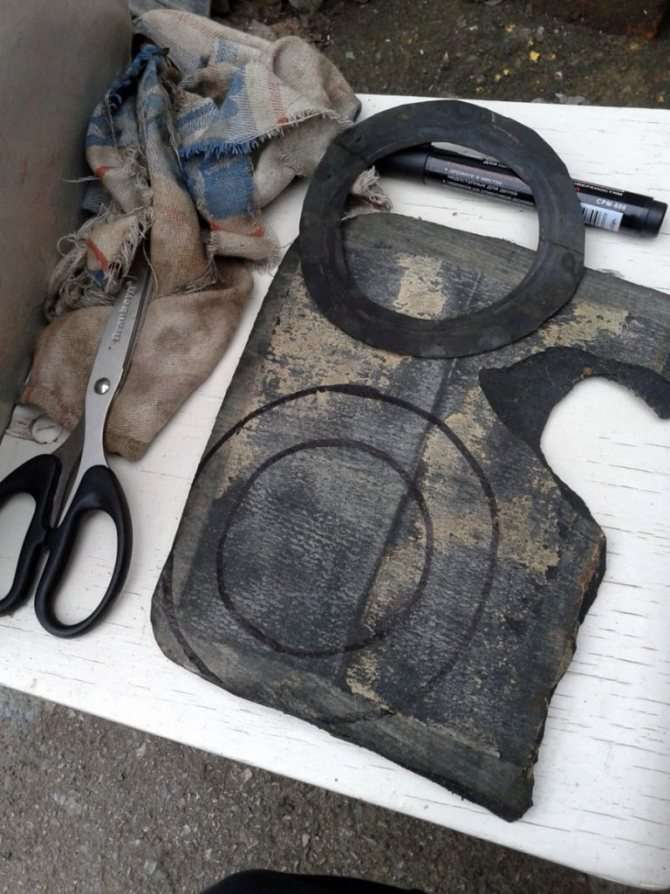

• Из резины вырезать круглый кусочек поперечником чуток меньше внутреннего поперечника муфты.
• В центре сделать отверстие поперечником 3 мм под болт.
• В железной полоске просверлить отверстие так, чтоб болт свободно прогуливался в нем.

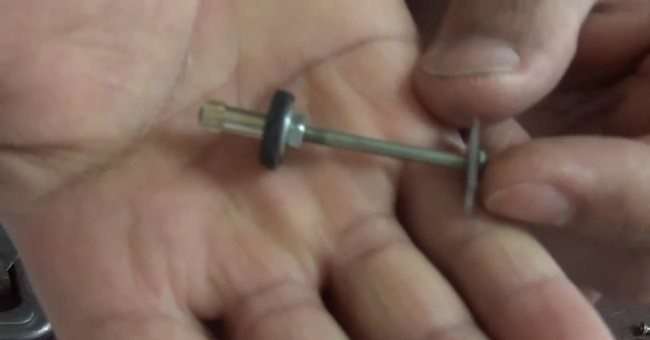

  Набросок 7. Запорный элемент в сборе

• Надеть на болт полоску, гайку, шайбу, резиновую прокладку.
• Сделать в торце штуцера пропилы так, чтоб железная полоса фиксировалась в них.

  Набросок 8. Установка пластинки в пропилы

• Воткнуть собранную подвижную часть клапана в резьбовой штуцер так, чтоб прокладка немного выступала снизу. Место установки регулируется гайкой.
• Снизу закрутить вторую гайку.
• Сверху накрутить 2-ой штуцер. Он должен плотно придавить железную полоску.

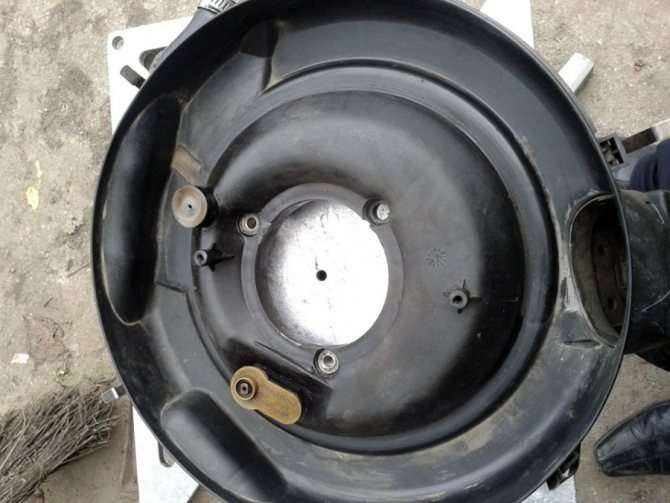

Таковой клапан применяется в домашних вакуумных камерах. Он срабатывает от перепада давления.

Прямоточный гравитационный

Эта простая конструкция создана для работы в скважинах водоснабжения. Его ставят сразу после погружного насоса либо на нижнем окончании заборной трубы. Работает самодельный гравитационный оборотный клапан с внедрением силы тяжести. Устанавливать его можно лишь на вертикальные отрезки трубопроводов.

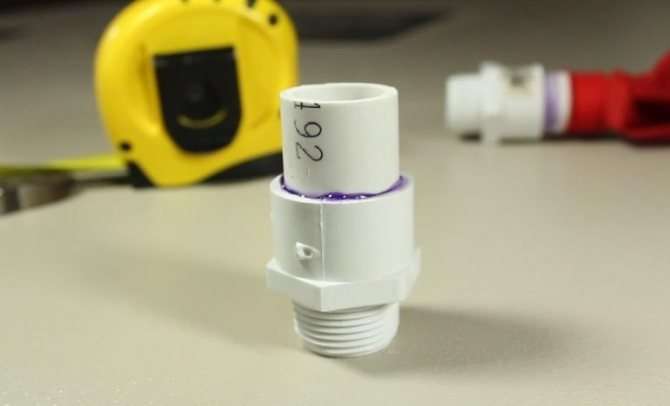

Для производства устройства пригодится:

• Обрезок полипропиленовой трубы.
• Железный либо стеклянный шарик. Шарик должен быть из материала тяжелей воды.
• Штуцер.
• Кольцевая прокладка.

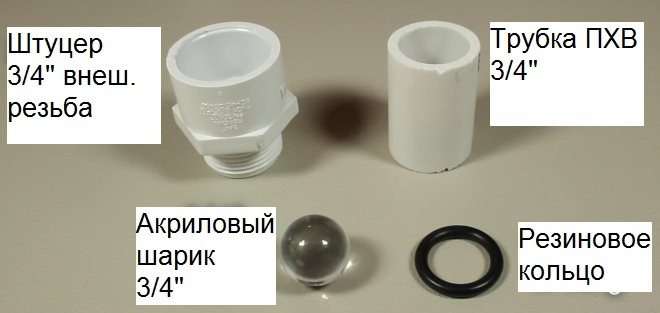

Набросок 9. Комплектующие для производства гравитационного затвора Входной патрубок клапана соединяется с выходным патрубком насоса либо водозаборного фильтра. Шарик подбирается исходя из внутреннего поперечника трубы.

Седло клапана появляется кольцевой прокладкой в месте конфигурации сечения трубы. Прокладка должна плотно прилегать к стенам, а шарик- к прокладке. Эта конструкция должна выдерживать давление столба жидкости над клапаном.

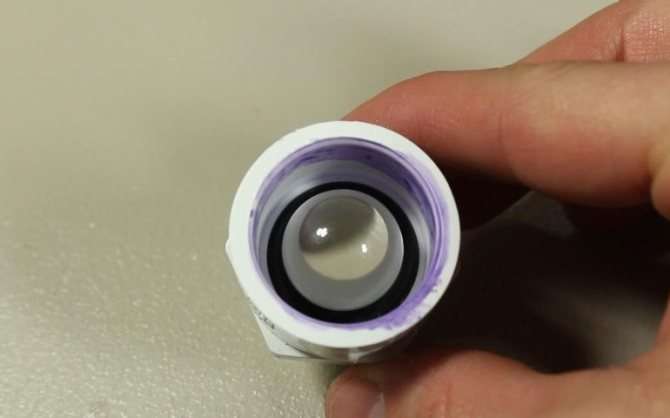

Набросок 10. Шарик плотно прилегает к седлу

Зависимо от глубины зеркала вод в горизонте это быть может от 6 до 15 метров. Выходной патрубок крепится к корпусу с другой стороны. И далее- к водозаборной трубе. Чтоб шарик не уходил очень далековато от седла и не перекрывал выходное отверстие, необходимо просверлить перед ним два поперечных отверстия и воткнуть в них кусочек проволоки.

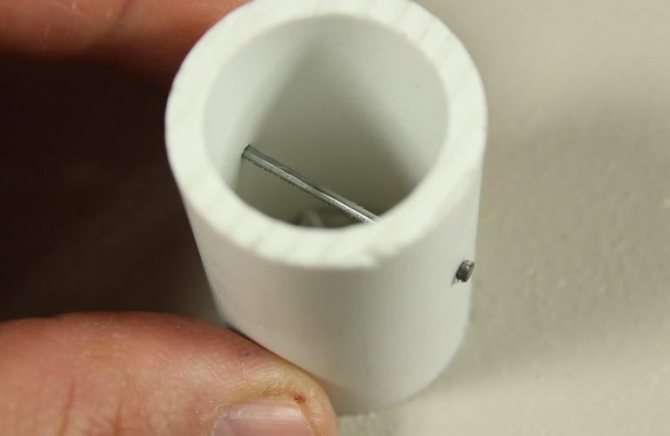

Набросок 11. Ограничитель подъема шарика

Проволоку необходимо будет накрепко герметизировать клеем, герметиком либо расклепыванием. Она будет служить ограничителем вертикального движения шарика.

Когда насос начинает работать, напор воды приподнимет шарик над седлом, и он открывает проход для потока жидкости. Ограничитель не дает шарику подняться очень высоко и перекрыть выходное отверстие.

Набросок 12. устройство в сборе

Когда насос выключается, сила тяжести и оборотный напор столба жидкости придавливают шарик к седлу, и он перекрывает трубопровод.

Возможность производства своими руками

Глубочайшего денежного смысла самостоятельное изготовка клапанов не имеет- покупка девайсов обойдется чуть не дороже готового клапана промышленного производства. Либо в домашней мастерской должны быть высокоточные сверлильные, токарные и фрезерные станки для самостоятельного производства деталей устройства.

В большинстве случаев домашние мастера делают клапаны своими руками, чтоб проверить свои силы в конструировании и сборке. Делают также неординарные затворы для домашних технологических установок для производства напитков либо аквариумных систем фильтрации и аэрации. Дальше будет рассмотрена конструкция и разработка производства затворов:

• Шаровой для воды.
• Гравитационный шаровой для воды.
• Тарельчатый.
• Лепестковый для вентиляции.

Набросок 3. Устройство лепесткового воздушного клапана Конструкции выбраны легкие, разработка не просит внедрения дорогостоящего оборудования. Сделать легкий оборотный клапан в домашней мастерской полностью реально. Достаточно обладать слесарными способностями на среднем уровне.

Водяной клапан для канализации своими руками

Обычная схема работы канализационной системы предугадывает отвод стоков за границы помещения. Время от времени бывают случаи, когда вода из канализационных труб назад выходит в сантехнический устройство из-за засора. Такое может происходить не только лишь на первых этажах многоквартирного строения, да и в пригородных домах. Чтоб предупредить схожее явление, спецы советуют непременно устанавливать оборотный клапан.

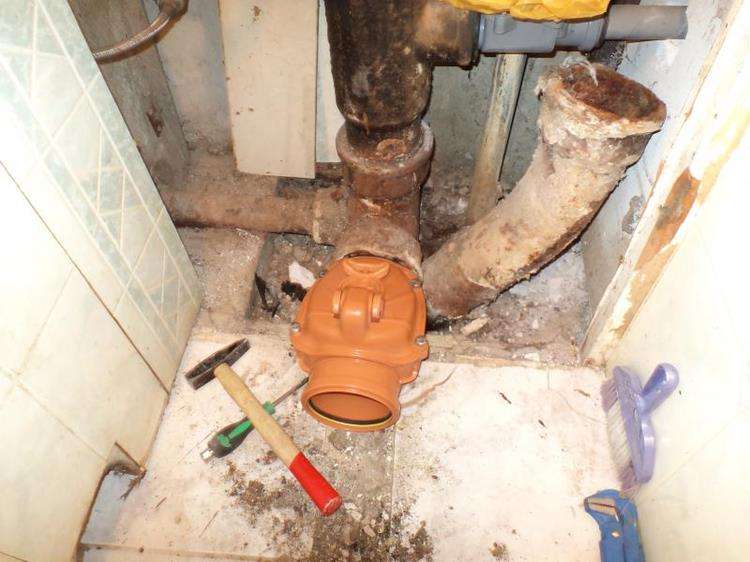

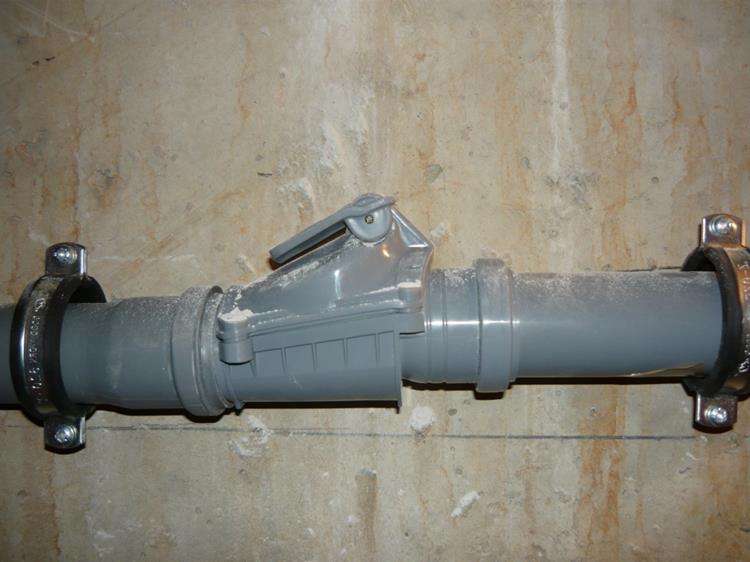

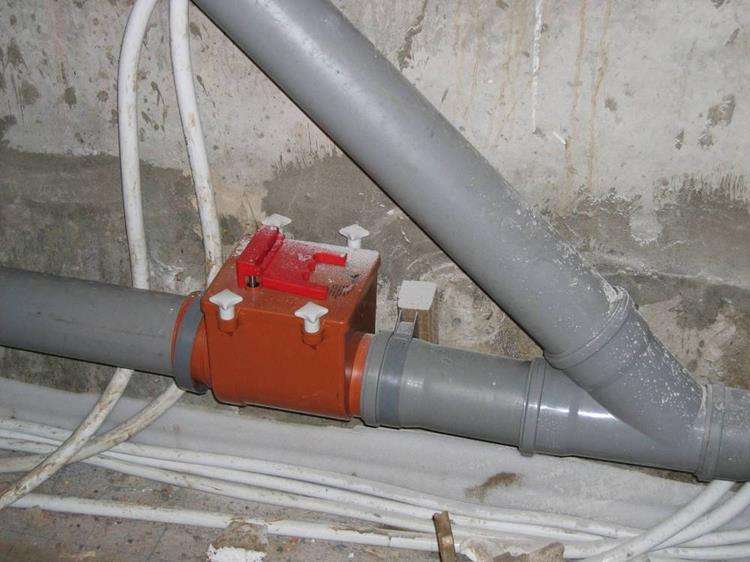

установка оборотного клапана на трубу канализации

Обычно, чем выше находится квартира, тем ниже возможность её затопления канализационными водами. Предпосылкой забивания стояка может стать различного рода мусор, который не растворяется. В итоге всё содержимое начинает поступать ввысь, заливая соседей сверху. Установив оборотный клапан, можно спасти ситуацию. Принцип его работы достаточно прост: стоки проходят через него, при всем этом не выходят назад. Таковой сантехнический элемент может устанавливаться не только лишь в многоквартирном доме, да и в пригородном особняке.

При помощи оборотного клапана происходит блокировка сточных вод в трубах, которые могут продвигаться назад по направлению к сантехнике. Это может случиться из-за появления пробки и засора канализационного трубопровода на любом участке. Таким образом, проступающая вода не продолжает своё движение, а накапливается в определённом месте и проходит назад.

Существует некоторое количество видов засорений:

• при локальном засоре труба забивается в доме либо квартире. В таком случае поток воды будет ворачиваться к сантехническим устройствам, слив которых направляется в изолированную часть трубы;
• глобальное засорение происходит за пределами помещения. Поток стоков будет поступать в оборотном направлении к первой точке выхода, в большинстве случаев это унитаз, потому что он размещен ниже всех других сантехнических устройств в доме.

Чтоб подобные ситуации не происходили и противные сточные массы не выходили наружу, необходимо в трубопровод установить оборотный клапан.

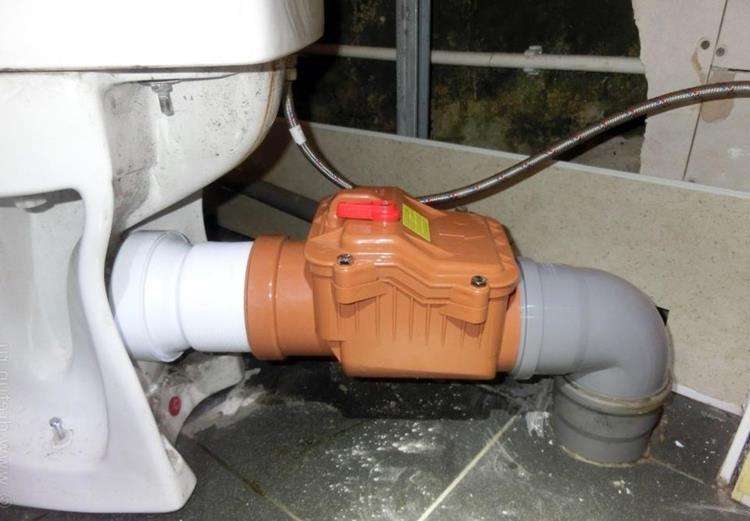

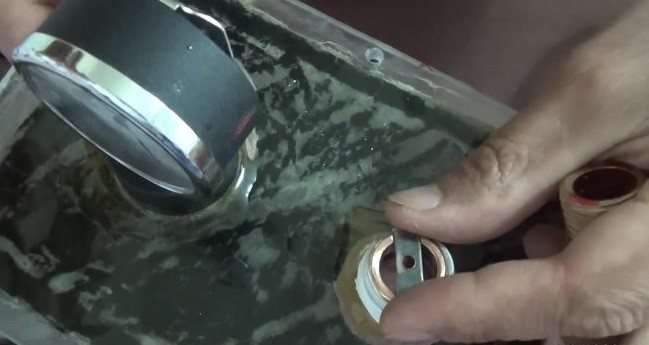

установка оборотного клапана на унитаз

Сейчас в продаже можно узреть различные модификации устройств для обеспечения защиты от заливания, которое может произойти из-за оборотного движения воды в трубах.

Принципиально, чтоб избираемая модель соответствовала всем требованиям, а конкретно:

• устройство должно отличаться надёжной конструкцией, не считая этого для производства должны употребляться только крепкие и устойчивые к брутальной среде материалы. Также принципиально, чтоб обеспечивалось обычное сервис, а именно это касается легкого снятия крышки для воплощения очистки корпуса и затворки;
• должно предусматривается наличие механизма для автоматического перекрывания при условии оборотного водотока;
• при аварийных ситуациях регулировка должна выполняться в ручном режиме;
• в помещение не должны просачиваться противные запахи из канализации;
• обеспечение защиты от проникания мышей из канализации.

Изделие быть может выполнено из крепкого пластика, чугуна либо стали, нужный вариант рекомендуется выбирать, исходя из материала, из которого сделан трубопровод.

Элемент будет работать нормально, если будет состоять из таких зон:

• приёмной части, располагаемой для ограничительного элемента. Эта часть употребляется для фиксации в систему трубопровода;
• ограничительного механизма, средством которого протекают сливные массы. Этот элемент и предутверждает оборотное движение стоков;
• системы фиксирования ограничителя, тот же элемент и является смотровым лючком. Этот ограничитель может запираться механически либо автоматом;
• выводной части, которая фиксируется как продолжение трубопровода.

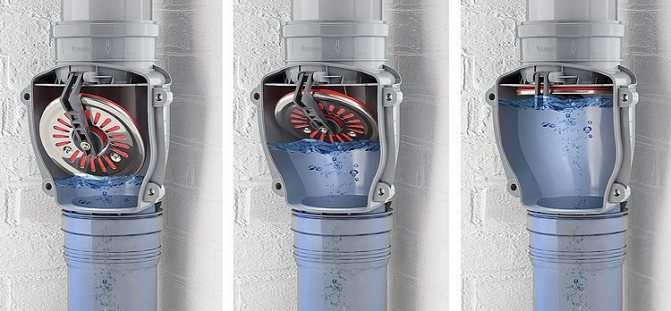

механизм работы оборотного клапана для канализации По принципу монтажа устройства бывают горизонтальными и вертикальными. Они также разделяются, исходя из конструктивных особенностей и функционирования ограничителя:

• запорным элементом является шторка;
• внедрение шарового механизма из резины либо чугуна.

Устройство приводится в действие за счёт воздействия на механизм затворки давления. Она воспринимает горизонтальное состояние и не позволяет стоками продвигаться далее. После спада давления эта затворка занимает начальное состояние.

Когда вода начинает продвигаться в оборотном направлении, крышка упирается в стены трубы, вследствие чего происходит блокирование предстоящего продвижения стоков.

Некоторых тревожит таковой вопрос: если случается слив канализации и оборотное продвижение стоков сразу, крышка не остается в горизонтальном состоянии? По сути этого произойти не может, так как при большенном напоре угол открытия крышки наименее 90 градусов, при всем этом достаточно остаётся площади, на которую действуют оборотные стоки.

В ситуациях, когда давление обыденного направления воды больше оборотного, есть риск попадания стоков в сантехнические устройства.

Размер оборотных клапанов может отличаться, и это впрямую находится в зависимости от того, где предусматривается их установка:

• Для устройства внутренней канализации целенаправлено использовать изделия из пластика, так как их проще устанавливать. Это также разъясняется и тем, что большая часть хозяев домов и квартир делают конкретно пластиковую разводку труб. Если необходимо установить клапан в слив унитаза, то его поперечник будет 11 см. Для фановой трубы и для стояков подходит устройство с поперечником побольше, а конкретно160 либо 200мм. Так как основной трубопровод снутри помещения обладает внутренним поперечником 5 см, то и клапан должен отвечать этому параметру.
• Для устройства канализации снаружи необходимо приобрести элемент с огромным поперечником, так как конфигурации давления в этом случае больше.

Для трубопровода из пластика нередко инсталлируются блокирующие элементы подходящего поперечника, который может варьироваться в границах 11-20 см.

Если предусматривается установка сильной канализационной системы, то предпочтение рекомендуется отдавать металлическим трубам. В таких случаях требуется использовать шаровые оборотные клапаны из чугуна. Такие изделия отличаются надёжностью и не нуждаются в нередкой очистке.

Исходя из особенности использования и технических требований, оборотные устройства отличаются по типу установки, они могут быть:

• для внешней канализации;
• для внутреннего трубопровода.

Клапаны, которые инсталлируются в помещении, должны отвечать требованиям и правилам монтажа сливной системы. Принципиально направить внимание на такие моменты:

• устройство должно соответствовать участку трубопровода, где предусматривается его установка;
• должен обеспечиваться обычной установка и демонтаж, потому что в случае поломки клапана будет нужно его стремительная замена;
• должен быть смотровой лючок и возможность принудительного закрытия блокировочного механизма;
• без помощи других делать оборотный клапан не рекомендуется, так как это может сказаться на работе всей системы канализации.

установка оборотного клапана горизонтального типа При монтаже клапана на внешний трубопровод также должны соблюдаться определённые правила, а конкретно:

• принципиально, чтоб деталь была очень крепкой;
• обеспечение высококачественного соединения с магистралью;
• сопротивление на брутальные воздействия;
• непременное проведение профилактических работ.

Клапаны для внутреннего трубопровода должны отличаться удобством при использовании. Что касается устройств для внешней канализации, они должны быть более надёжными в использовании и не добиваться нередкой очистки.

В процессе планирования устройства ливневой канализации требуется учитывать перелив воды в ёмкости для скопления. Если контейнер для сбора дождевой воды выполнен герметично, то в случае его заполнения происходит оборотное движение жидкости. Чтоб не допустить подобного явления, можно установить оборотный клапан из пластика для внешнего монтажа.

Такое устройство употребляется для блокировки попадания противного канализационного аромата вовнутрь помещения. Когда вода поступает в стояк, то происходит разряжение воздуха, которое требуется восстановить с давлением снаружи.

Если не предусматривается вентиляция стояка, то она будет осуществляться средством внутренней разводки труб. Это неверное явление можно увидеть, исходя из таких особенностей:

• в сантехнических устройствах слышны посторонние звуки, также может наблюдаться хлюпанье;
• ощущаются противные запахи, исходящие из сливных отверстий.

Устанавливая воздушный клапан на сточную канаву, обеспечивается подача воздуха в систему канализации, при всем этом предотвращается его оборотный поток.

Барьером является мембрана из резины, которая раскрывается исключительно в одном направлении. Когда жидкость спускается в систему, происходит её открытие за счёт поступления воздуха.

Если конструкцией канализации не предусматривается наличие воздухопроводящей трубы, которая должна выводиться наружу, то для нормализации давления в системе целенаправлено устанавливать вакуумные клапаны. Такие устройства, обычно, должны устанавливаться вертикально не высшей точке стояка.

Эта сантехническая деталь состоит из таких частей:

• камеры для приёма воздуха;
• штока;
• мембраны из резины.

Когда в стояке растёт давление, происходит поднятие штока, при всем этом излишний воздух выпускается. За счёт пониженного давления, которое повлияет на мембрану, осуществляется её открытие. В итоге количество воздуха стабилизируется.

подсоединение оборотного клапана к чугунному стояку

Шаровой кран не имеет сложных конструктивных особенностей, но, невзирая на это, таковой элемент считается самым надёжным устройством оборотного запирания.

В состав шарового клапана входят:

• пропускная камера, которая располагается под острым углом по отношению к сгустку движения воды;
• шар.

Для производства шара применяется резина либо чугун, обработанный резиной. Если система находится без воды, то он находится в блокирующем состоянии. Когда в трубе возникает давление, шар поступает в пропускную камеру. Такую модель устройства в большинстве случаев устанавливают для нормализации давления в внешней системе канализации.

Оборотный приёмный механизм устанавливается с целью непропускания оборотного поступления всасываемой воды. Такие устройства нередко устанавливают для нефтепроводов, также в системе, созданной для перекачки воды. Установка может выполняться вертикально в конце насосных установок. Для устройства канализации в домах такие клапаны не употребляются.

Затвор оборотного типа действует по такому же принципу, что и клапаны, снаряженные шторкой, при всем этом есть некоторые многофункциональные отличия.

Такие устройства употребляются с целью автоматической блокировки оборотного хода стоков. За счёт сенсоров давления происходит автоматическое запирание трубопровода затворкой. Если сенсор находится в неисправном положении, то вероятна блокировка аква потока ручным методом. Затвор можно устанавливать как в домах, так и в промышленных сооружениях.

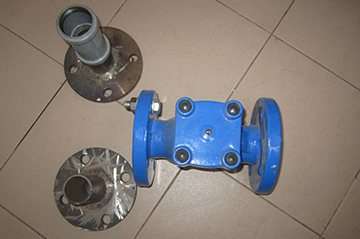

Подобные устройства устанавливаются в месте меж соединительными фланцами металлической и металлической трубы, при всем этом всеполноценно производится работа оборотного клапана.

Блокировка осуществляется за счёт работы механизма створок, который предутверждает оборотное прохождение потока слива. Устройство быть может одно и двухстворчатым, и может устанавливаться для организации внешней канализации.

Исходя из того, в каком месте предусматривается установка оборотного клапана, он быть может:

• пластмассовым;
• металлическим;
• из нержавейки;
• из бронзы.

Перед тем как приступать к установке, принципиально изучить аннотацию.

Монтажные работы должны выполняться в несколько шагов:

• поначалу измеряются размеры устройства. Это нужно делать не только лишь до проектирования канализации, да и при монтаже в готовый трубопровод;
• если предусматривается установка клапана в старенькую сточную канаву, то необходимо вырезать кусочек трубы по размеру устройства;
• конкретно перед установкой необходимо проверить работу клапана. Чтоб это сделать, необходимо без помощи других опустить затворку и залить в выводящее отверстие воду. В обычном случае протечка быть может в малых количествах;
• на завершающем шаге осуществляется установка самого клапана, при всем этом непременно необходимо использовать герметик. На корпусе есть стрелка, указывающая направление стоков.

Выше описана стандартная схема установки готового оборотного клапана, но если есть необходимость, его можно сделать оборотный клапан для канализации своими руками. Исключительно в таких случаях необходимо быть готовым к вероятным монтажным и многофункциональным дилеммам.

Чтоб обеспечивалась действенная блокировка оборотного потока воды, необходимо, чтоб устройство идеально соответствовало размерам канализационной трубы.

Если необходимо установить таковой элемент для напорной канализации, то его необходимо будет монтировать после насосного оборудования. В другом месте системы установка не рекомендуется, так как искусственное давление не сумеет восстановить работу клапана.

Спецы советуют монтировать оборотный клапан исключительно в тех помещениях, в каких температура воздуха выше нуля. Это сантехническое устройство может крепиться в хоть какой точке горизонтальной трубы, при всем этом от наивысшей точки стока необходимо отойти около 10 см.

Во всех системах, где употребляется вода, предполагается её течение в определённом направлении.

Противоток быть может вызван различными причинами, которые мы разглядим позднее, и считается внештатной ситуацией.

Не допустить сбоя в системах поможет оборотный клапан. Своими руками этот механизм также можно сделать. Разглядим, как сделать оборотный клапан для насоса, канализации своими руками, где применяется устройство и как работает.

Оборотные клапаны могут отличаться по внешнему облику и конструкции, но сущность их работы одна: они просто пропускают воду (либо поток другого вещества) в одну сторону, и заблокируют её движение в оборотном направлении.

С его помощью защищают от повреждения канализационное и водопроводное оборудование.

Механизм работы оборотного клапана

• Два цилиндра, расположенных под прямым углом друг к другу.
• Снутри единая полость.
• Один из цилиндров с 2-ух сторон снабжён резьбой для монтажа в систему труб.
• Другой цилиндр заглушен.
• В полости размещается обычной механизм (разный, зависимо от вида – шар, створка и т.д.), который раскрывается в одном направлении.

Если вы нередко слышите непривычные звуки из водопроводных труб, необходимо продиагностировать, что все-таки вышло. Почему гудят трубы водопроводные: поиск обстоятельств и решение заморочек. О том, как правильно опломбировать счетчики на воду, читайте здесь.

Некие сантехнические ремонтные работы можно провести без вербования профессионалов. Посреди таких работ — замена прокладки в кране. В данной теме https://aquacomm.ru/cancliz/mnogokvartirnyie-doma/santehnika/kak-pomenyat-prokladku-v-krane.html вы узнаете, как это сделать без помощи других зависимо от типа крана.

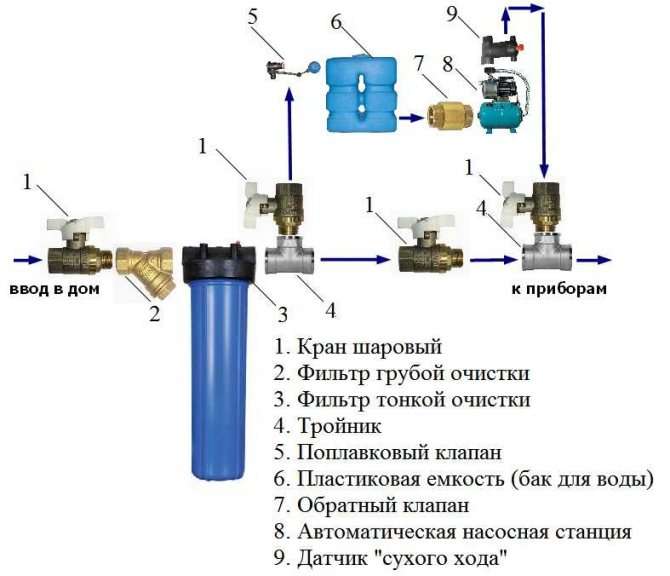

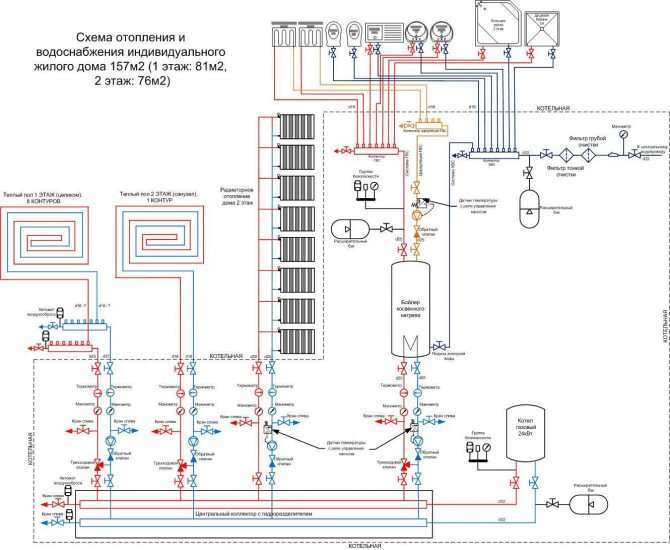

Вот только несколько примеров использования оборотных клапанов в системах личного и городского водоснабжения, отопления и канализации:

• Бывает, что из-за скачков давления в водопроводе (в том числе и от насоса) происходит передавливание жаркой воды через прохладную. Т. е. при открытии крана прохладной воды какое-то время течёт жгучая вода. В данном случае показана установка оборотного клапана на трубу прохладной подачи.
• Устройство, установленный до водяного насоса, предупредит сливание воды в скважину, также защитит технику от поломки, в случае оборотного раскручивания рабочих лопастей.
• Перед водосчётчиком. Напор воды и вибрация, которая создаётся, могут вредить устройствам и искажать показания счётчиков. Вибрация не распространяется после запорной арматуры.
• Двухконтурные газовые (твердотопливные либо другие котлы), также должны быть снабжены подходящим клапаном, чтоб не происходил возврат уже нагретой воды.
• Солнечный коллектор. Тут нарушения циркуляции могут быть связаны с маленький различием температуры жидкости на входе и выходе, либо маленьким перепадом по высоте (если водогрейка маленьких размеров). Входную трубу солнечного водонагревателя отлично было бы оснастить защитой от оборотного хода.
• Дренажные насосы начинают свою работу с наполнения устройства водой. Эту функцию многие обладатели считают мучительной и выдумывают методы её обойти. Чтоб вода не изливалась из агрегата, на поглощающий шланг ставят клапан.
• Там, где очень подымаются грунтовые воды, принципиально установить оборотный клапан на трубе, соединяющей сливную яму и дом, чтоб при поднятии уровня жидкости, она не пошла назад.

В некоторых из перечисленных случаев установка клапана желательна, в других же (как, к примеру, с бойлером) – неотклонима и оговаривается в сопроводительной документации.

Можно поделить оборотные клапана по материалам:

• чугунные;
• латунные;
• из разных сталей;
• пластмассовые.

Последние нередко предпочитают из-за их низкой цены.

По конструкции различают четыре главных вида клапанов:

1. Шаровый.
2. Поворотный (лепестковый либо возвратимый).
3. Подъёмный.
4. Межфланцевый.

Разглядим их особенности.

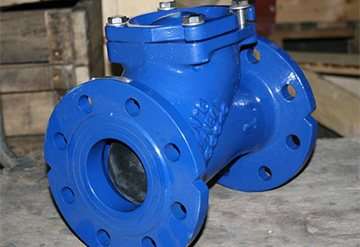

Подпружиненный шар делают из резины либо чугуна, покрытого резиной.

При обычном движении потока, шарик перемещается вспять, и пропускает жидкость, при возвратимом движении он наглухо перекрывает выходное отверстие.

Подходит для внешней канализации и там, где требуется отменная пропускная способность.

В систему отопления рекомендуют ставить арматуру, создающую малое сопротивление, так как от скорости движения воды впрямую зависит температура в доме.

Лепесток, перекрывающий входное отверстие, крепится на шарнире и, как рядовая дверь, «распахивается» от движения воды.

Он не мешает прохождению потока, так как в открытом виде помещается в заглушенное боковое ответвление клапана.

Недочет конструкции в том, что когда давление воды падает и лепесток захлопывается, происходит гидроудар.

Это не так жутко, если поперечник клапана не велик, но в огромных конструкциях удар может разрушить сам механизм либо приборы, которые призван защищать.

Для клапанов огромных поперечников была разработана безударная конструкция поворотного затвора – с мягеньким ходом.

Эта конструкция с изогнутым ходом жидкости. В Перпендикулярном отсеке размещен механизм из пружины и золотника, который под напором воды движется вверх и прижимается к заглушенной части устройства. Для обычной работы арматуры, принципиально, чтоб её располагали на горизонтальном участке, а заглушенный участок размещался строго вертикально.

Механизм восприимчив к качеству жидкости – грязная вода с течением времени может вывести его из строя.

Они, в свою очередь, делятся на:

Дисковые. Его заслонка выполнена в форме круглой пластинки, которая в обыкновенном положении прижата пружинами к седлу.

Но давление, создающееся потоком воды, отклоняет диск, и вода поступает по трубе.

Но, завихрения, создающиеся при таковой конструкции, делают его применимым не для всех случаев.

Двустворчатые. Во 2-м случае, заслонка состоит из 2-ух половинок, прикреплённых на стержне в середине устройства. Поток воды их складывает и проходит по трубе, фактически без сопротивления.

Преимущество маленькой конструкции в том, что её можно устанавливать и вертикально, и горизонтально, и под наклоном.

Оба варианта межфланцевых клапанов просто устанавливать, зажав их меж фланцами и стянув болтами. Схема фактически не удлиняет трубопровод, а механизм весит в 5-8 раз меньше, чем другие аналоги такого же поперечника.

• муфту с внешней резьбой;
• тройник с внутренней резьбой;
• пружину (свободно входящую в тройник);
• металлической шарик (чуток меньше внутреннего поперечника тройника);
• пробку с резьбой;
• лента ФУМ.

Если подходящей пружины нет, её можно сделать без помощи других.

Нужна проволока и стержень подходящей толщины, чтоб можно было навить на него железную проволоку.

В стержне делается отверстие, в него вставляется конец проволоки. Чтоб было удобней, зажимается стержень в тиски и навивается необходимое количество витков (плоскогубцами).

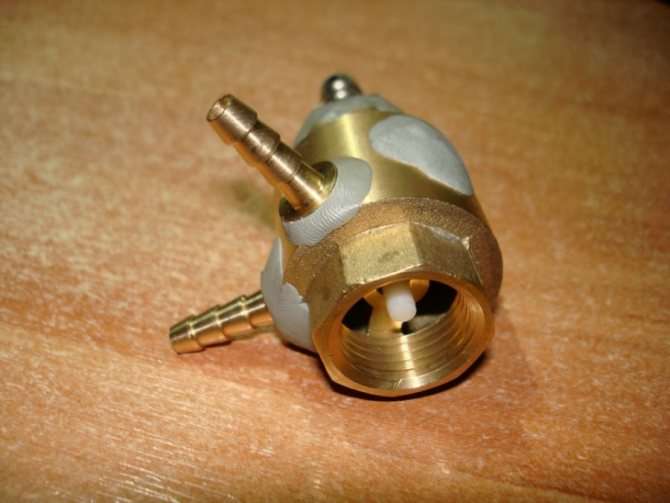

Сейчас можно перейти к сборке клапана:

1. В тройник вкручивается муфта так, чтоб перекрыть боковое отверстие приблизительно на 2 мм (чтоб в дальнейшем шарик туда не выскочил).
2. С обратного конца вставляется шарик, потом пружина.
3. Этот конец наглухо закупоривается пробкой на ленте ФУМ.

Поток воды в самодельном клапане будет заходить со стороны муфты, отталкивать шарик, и выходить с перпендикулярного конца тройника.

Самое принципиальное тут — правильно отрегулировать пружину, чтоб она не отклонялась, когда напор спадёт, да и не была очень тугой и не препятствовала обычной циркуляции.

Остаётся только добавить, что в магазинах оборотный клапан может стоить в границах 800 – 3000 рублей. Решение, делать запорный элемент без помощи других, либо приобрести, необходимо принимать из реальной оценки собственных способностей, как мастера. Ведь устройство хоть и прост, но в системе играет немаловажную роль. Просчёты и отсутствие плотности могут недешево стоить в нештатной ситуации.

Если вы живете в пригородном доме и временами мучаетесь от перебоев в напоре воды, то для вас поможет станция увеличения давления воды. Читайте о том, как правильно выбрать насосное оборудование.

Управление по изготовлению желонки своими руками вы отыщите в этом материале.

Особенности и предназначение

Система обеспечения СО2 – это неотъемлемый атрибут аквариума, в каком есть растения, потому что без чего они не получают достаточного количества кислорода и начинают чахнуть. Само собой, что нужен он и самим «жителям» — рыбкам.

Для системы обеспечения СО2 можно выделить два принципиальных элемента: электрический клапан для аквариума и оборотный клапан.

Электрический клапан применяется для аквариумной системы СО2 для регулировки подачи углекислого газа, потому что необходимость растений в СО2 есть исключительно в светлое время суток (ну либо конкретно связана с системой освещения аквариума).

Конструктивно таковой аквариумный клапан представляет собой корпус, на котором находится затворка. Она либо открывает подачу газа, либо же перекрывает его — по необходимости.

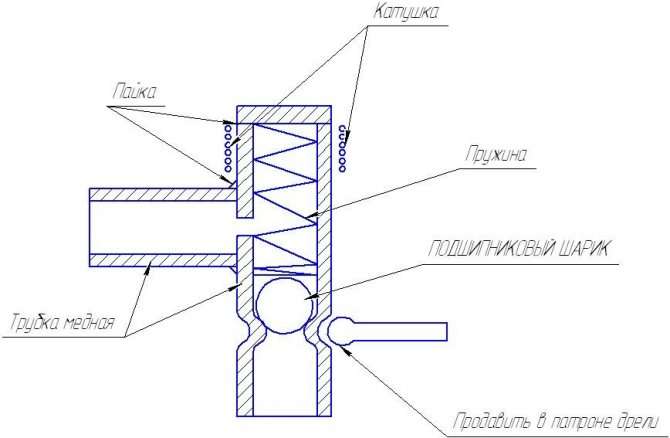

Механизм приводится в действие электромагнитом (катушка с обмоткой, на которой создается электрическое поле при подаче тока).

Другую задачку делает аквариумный оборотный клапан — он предназначен для предотвращения попадания воды вовнутрь компрессора подачи СО2.

Дело в том, что (как мы помним еще со школьных занятий химией) СО2 отлично растворяется в воде, в отличие от воздуха.

И, соответственно, вода может отлично двигаться по трубке подачи СО2, при этом изрядно выше уровня самого аквариума. Ну а попадание воды вовнутрь компрессора очень не нужно.

Оборотный клапан для компрессора в аквариуме

Конкретно в этом и состоит одно из различий системы аэрации (где нет необходимости устанавливать клапан оборотный для аквариумного компрессора) и системы подачи СО2, где он нужен.

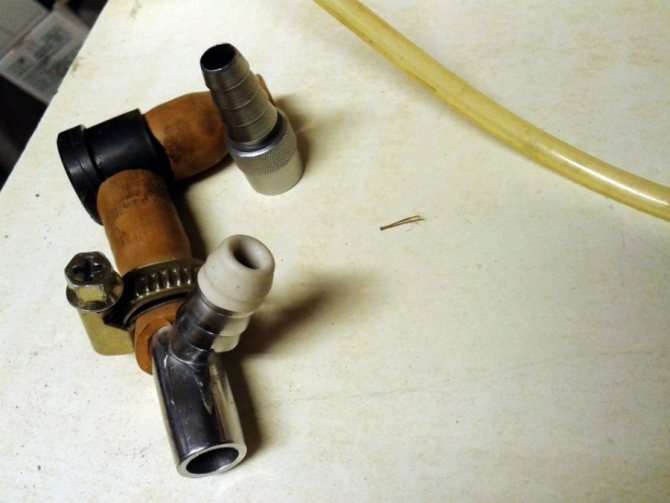

Устройство клапана

Устройство оборотного клапана компрессора очень обычное: трубка, имеющая затворку и имеющая пропускную способность исключительно в одну сторону.

При правильном движении потока затворка раскрывается (так как раскрываться она может исключительно в одну — подходящую — сторону).

А вот если давление на нее пропадет, либо возникнет, но прикладываемое с обратной стороны (т.е. если направление потока обменяется) — затворка немедля закроется, тем перекрыв сечение узла.

Электрический клапан для аквариума имеет такие главные свойства:

• напряжение;
• рабочее давление;
• количество выходов под резьбу;
• резьба;
• длина/ширина/высота.

Главные характеристики по вышеуказанным чертам изменяются от объема аквариума, на который нужно обеспечить подачу СО2.

2-ой клапан для аквариума, в большинстве случаев, является частью системы СО2, но при его отсутствии можно его приобрести.

Мистер Хвост советует: виды сифонов для аквариума

Все сифоны для аквариумов по строению можно поделить на механические и электронные.

Главная разница меж ними заключается в том, что 1-ые требуют активного роли человека для сотворения тяги, в то время как последние – нацелены на наибольшее упрощение процесса. Они обустроены маленькими движками, работающими на батарейках либо же от сети, которые и будут без помощи других приводить помпу в действие по запросу юзера методом нажатия кнопки. Очередной отличительной чертой электрических сифонов будет то, что некие из них не содержат в собственной структуре шланга, что, в свою очередь, делает их более комфортными в использовании. Более того, наличие фильтра исключает необходимость подмены воды: грязь накапливается в особом отсеке, при всем этом не требуя попутной откачки из резервуара жидкости.

Но этим моделям присущи и минусы: неосторожность в воззвании с водой и током либо другие нарушения правил эксплуатации (например, превышение порога допустимой глубины – 0,5 м) могут с легкостью привести к полной неисправности устройства.

Вероятные трудности

В процессе самостоятельного производства домашние мастера сталкиваются с рядом проблем:

• Неверный расчет прижимающей силы. Пружину приходится укорачивать либо, что более неприятно, навивать поновой. Решается такая задачка обычно подбором.
• Недостающее качество обработки поверхности седла. Клапан не прижимается к нему стопроцентно и пропускает воду. Решается методом шлифовки поверхности.
• Очень высочайшее сопротивление сгустку в критериях определенной системы. Никак не решается, придется выбрать другой тип клапана либо приобрести промышленный.

Без помощи других изготовка оборотного клапана послужит неплохой проверкой собственных инженерных и слесарных способностей.

Предназначение и механизм работы устройства

Оборотный поток в трубопроводных системах может появиться по различным причинам. Если идет речь о водянистых средах, таковой предпосылкой может стать отключение насоса, а в случае с вентиляцией – некорректная установка вытяжной трубы либо маленькое количество поступающего воздуха. Что бы ни послужило предпосылкой появления оборотного потока рабочей среды в трубопроводной системе, такое явление очень не нужно, потому что оно может привести не только лишь к неправильной работе частей таковой системы, да и к их выходу из строя.

Чтоб предупредить образование в трубопроводной системе оборотного потока, как уже говорилось выше, на нее устанавливают оборотные клапаны, которые могут отличаться как своим внешним обликом и габаритами, так и конструктивным исполнением. Главная функция такового устройства, устанавливаемого на трубопроводах, по которым транспортируются водянистые и газообразные среды, заключается в том, чтоб пропускать рабочий поток в одну сторону и перекрыть его движение тогда, когда он начинает двигаться в оборотном направлении.

Конструкцию оборотных клапанов вовне зависимости от их типа составляют последующие элементы:

• корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
• запорный элемент, в качестве которого может выступать шар, створка либо цилиндрический золотник;
• пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип деяния оборотного клапана достаточно прост и заключается в последующем.

• После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимная запорный элемент, отжимается, давая возможность газу либо жидкости свободно проходить через внутреннюю полость устройства.
• Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в оборотном направлении.

На нынешнем рынке предлагается огромное количество оборотных клапанов разных типов, что позволяет подбирать такие устройства для решения определенных целей. Меж тем многие домашние умельцы, руководствуясь естественным желанием сберечь, изготавливают оборотные клапаны своими руками и делятся чертежами и схемами собственных самоделок в вебе.

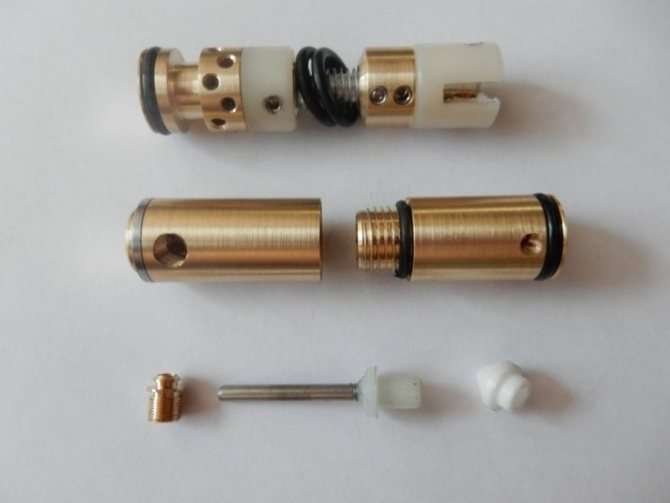

Сборка пружинного оборотного клапана своими руками

Без помощи других собрать оборотный клапан проблематично, потому что нужно обусловиться с выбором механизма и поиском деталей. Даже при условии владения способностями выполнения сантехнических работ, что даст возможность сделать герметичные соединения, никто не знает, высококачественные ли детали.

Изготавливая пружины для оборотного клапана на заводе, используют специальную сталь. Направляющий шток повторяет движение подпружиненных запирающих дисков. Материалы, созданные для производства клапана, совместимы в работе механизма. Технические свойства отвечают требованиям нормативных документов. Предоставляется гарантия.

Принципиально! Нельзя гарантировать, что использовать оборотный клапан, собранный в домашних критериях, неопасно, а его конструкция надежна.

Ставить ли оборотный клапан

Стоит установить оборотный клапан воды, по другому может:

• в личном доме, если отключится насос, вода может пойти в обратном направлении;
• в квартире будет идти только жгучая вода, потому что в итоге высочайшего давления жгучая вода будет попадать в кран с прохладной;
• на счетчиках воды будут накручиваться несуществующие кубометры воды в итоге вибрации потока воды;
• жгучая вода от бойлера будет уходить в обратном направлении.

>

Источник: vsamodelino.ru
