Биполярный ионизатор воздуха для дома: особенности и принцип работы

Процесс производства ионизатора:

Самый неопасный ионизатор воздуха

На пользующемся популярностью веб-сайте электроники RADIOSKOT была представлена самая неопасная версия ионизатора воздуха.

Сначала плюс устройства в том, что в нем отсутствуют внешние элементы, на которых есть высочайшее напряжение, в связи с этим понижается возможность получить удар током при прикосновении.

Еще предложенная схема делает не таковой уровень радиопомех и меньше производит статического электричества, что может приводить в негодность окружающую технику.

Ну и в конце концов, промышленные ионизаторы нередко очень очень притягивают к себе пыль, тут этот недочет также попытались убрать.

Защита

Чтоб предупредить систему от появления меж электродами и другими элементами конструкции очень большой разности потенциалов, употребляются резисторы R8-R10. Чтоб не пробило вторичную обмотку трансформатора, в системе предусмотрен разрядник SG1.

Питание

Схема питания построена на реактивном емкостном сопротивлении. Она состоит из стабилитрона VD2, конденсаторов C1,С2, диодного моста VD1 и резистора R2.

Корпус и вентилятор

Чтоб сделать устройство неопасным, его помещают в корпус от компьютерного блока питания. Для обеспечения циркуляции ионизированного воздуха употребляется компьютерный кулер, который стоит на родном месте в блоке питания. Вентилятор работает от источника питания в 12В и для него также предусмотрена отдельная схема.

Ионизатор для автомобиля Также маленькой ионизатор можно установить в автомобиле, один создатель на веб-сайте TEXNIC.RU решил поделиться таковой самоделкой. Система устроена таким образом, что генерирует прямоугольные импульсы, которые потом поступают на затвор транзистора полевого типа. Он, в свою очередь, запирается либо раскрывается с данной частотой. Транзистор подключен к трансформатору, вследствие этого на его первичной обмотке появляется импульсное напряжение.

Еще пару схем ионизаторов воздузха

На веб-сайте https://elektricvdome.ru была выложена схема сотворения традиционного ионизатора воздуха, другими словами в виде люстры. Главное кольцо делается из обнаженной медной проволоки поперечником 4.5 мм. Дальше на это кольцо перпендикулярно натягивают более узкую медную проволоку поперечником 0.7-1 мм.

Еще для сотворения кольца можно использовать железный гимнастический обруч.

Существует некоторое количество видов устройств для очищения и увлажнения воздуха в помещении. Ионизаторы насыщают атмосферу отрицательными ионами кислорода, уничтожая бактерии и микробы. Чтоб не растрачивать такие средства на устройство, можно сделать ионизатор воздуха своими руками.

Схема и принцип деяния

Перед созданием ионизатора разберитесь с его механизмом работы и конструкцией.

Принцип деяния обычной: пропуская через себя воздушные массы, ионизатор негативно заряжает молекулы кислорода аэроионами. Качество воздуха в доме улучшается, оказывая полезное действие на организм.

Частички становятся негативно заряженными, проходя через коронный электронный разряд. Он появляется в итоге подачи на особые электроды высочайшего напряжения, которое должно составлять от 15 кВ и подаваться на электроды импульсами с повышающего трансформатора.

Отрицательный заряд получают молекулы кислорода, частички и микробы в воздухе. Чтоб воздух в помещении повсевременно проходил через коронный разряд, устройство снабжается вентилятором.

Многие модели обустроены фильтром в виде положительно заряженной железной пластинки. Находящиеся в атмосфере наночастицы проходят через устройство, получают отрицательный заряд и на выходе из устройства прилипают к положительно заряженной пластинке. Фильтр делается съемным для удобства чистки накопившихся загрязнений.

Поделки своими руками для автовладельцев

В этой статье описывается устройство авто ионизатора воздуха, которое можно использовать для чистки воздуха в салоне от дыма, пыли, противных запахов, пыльцы растений и т.п. Схема была разработана по требованию 1-го из гостей.

Ранее я собирал схему для ионизатора воздуха в доме, с внедрением нескольких конденсаторов и диодов. Она работает впрямую от сети 220в.

Методом прибавления каскада преобразователей эту схему можно перевоплотить в цепь авто ионизатора воздуха для 12в.

Этот каскад представляет собой инвертер меандра, модифицирующий неизменный ток напряжением 12В в переменный ток напряжением 220В, который нужен для функционирования цепи.

База цепи взята из конструкции генератора Кокрофта – Уолтона, в каком употребляются параллельные соединения огромного количества диодов и конденсаторов высочайшего напряжения.

Это я делал для 220 вольт.

Описание работы

При подключении к сети, напряжение делает в цепи эффект, который приводит к росту напряжения в цепи. На выходе его значение может достигать 4 кВт. Для обеспечения ионизирующего эффекта, благоприятно влияющего на здоровье, нужно добиться напряжения около 4 кВт.

Частички пыли в воздухе вначале имеют нейтральный заряд, взаимодействуя с отрицательными ионами, они одномоментно связываются последними. Процессы взаимодействия ионов с частичками, содержащимися в воздухе, длятся до того времени, пока ионы не становятся так томными, что уже не могут подниматься. При всем этом они оседают на стенках либо падают на пол. Таким образом методом ионизации происходит чистка воздуха от вредных примесей.

Сборка цепи

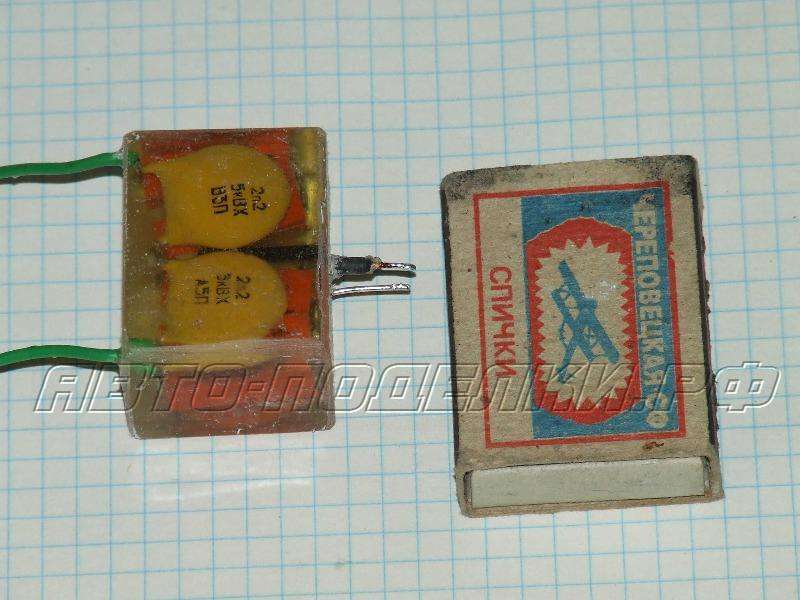

На диаграмме, приведенной ниже, можно увидеть, что цепь состоит из 2-ух каскадов. Левая часть представляет собой инвертер, а секция справа от трансформатора – ионизатор. Обе составляющие перед интеграцией необходимо собирать и инспектировать раздельно. На 1-ый взор, сборка ионизатора, состоящего приемущественно из конденсаторов и диодов, не представляет особенной трудности, но, вся конструкция очень чувствительна к нехороший пайке и вероятным утечкам тока в местах скопления флюса.

Даже маленькая погрешность при монтаже может привести к полной неработоспособности цепи. Сборку соединений следует создавать с наибольшей тщательностью. Удостоверьтесь, что в них отсутствует сухой припой и отложения флюса.

Ионизатор можно проверить в домашних критериях, подключив его к бытовой сети напряжением 220 В.

Будьте очень аккуратны! Цепь подсоединяется впрямую к бытовой сети, что может вызвать смертельное поражение электронным током при неосмотрительном прикосновении к какому-либо из частей.

Инвертор собрать лекго, потому что он состоит всего из пары транзисторов и нескольких резисторов.

Свойства трансформатора последующие: 12-0-12В, 500 мА.

После сборки подсоедините его к источнику неизменного тока напряжением 12 В и проверьте работу цепи. Напряжение на выходе должно достигать 220 В.

Для финишной проверки выход инвертора нужно подсоединить ко входу цепи ионизатора. Результатом должно стать высвобождение электронов на свободном конце цепи инвертора, которое будет создавать ионизирующий эффект.

Пользующееся популярностью;

• Схема электрического предохранителя для авто
• Малогабаритное ЗУ для авто аккума
• Делаем схему авто сенсора температуры радиатора
• Делаем LED лампу своими руками
• Автоотключение хоть какого ЗУ автомобиля при окончании зарядки, схема
• Три источника питания для автомобиля с 24 на 12 вольт.
• Съёмник для масляного фильтра из цепи
• Стабилизатор напряжения с регулируемой нагрузкой для ЗУ

Стандартный ионизатор

Чтоб сделать ионизатор воздуха для квартиры своими руками, необходимо иметь опыт в пайке радиоэлементов. При его отсутствии лучше приобрести готовое изделие. Сборка делается в серьезном согласовании со схемой.

Принцип деяния согласно схеме:

1. Мультивибратор из маломощных транзисторов VT1 и VT2 генерирует импульсы. В нашем случае транзисторы КТ315.
2. Частота импульсов регулируется от 30 до 60 кГц резистором R7.
3. Импульсы усиливаются с помощью транзисторов VT3 и VT4, используются транзисторы КТ816.
4. Усиленные импульсы поступают на первую и вторую обмотки повышающего трансформатора Т2.
5. Высочайшее напряжение с третьей обмотки идет на умножитель из конденсаторов С8-С13 и диодов VD5-VD10.
6. Напряжение 15 кВ идет на заостренные электроды.

В качестве электродов использован многожильный провод из меди. Любая жила загнута перпендикулярно кабелю.

Меж электродами должно быть равное расстояние. Готовая конструкция электродов обязана иметь форму зонтика.

Циркуляция воздуха через излучатель обеспечивается электронным вентилятором. В схеме применяется кулер от компьютера. Можно применить другой вентилятор подходящего размера.

Питание вентилятора осуществляется с помощью силового трансформатора и выпрямительного блока.

Все детали устанавливаются на плате из текстолита и инсталлируются в подходящий корпус. При согласовании всех частей схеме и правильной установке после включения устройство будет работать без доп опций.

Отклонение от схемы либо нарушение правил техники безопасности могут привести к поражению электронным током.

Советы по изготовлению

На разных интернет-ресурсах размещено огромное количество схем и руководств, как смастерить обычный ионизатор из средств находящихся под рукой. В реальности такие самодельные приборы не только лишь могут нанести вред здоровью, да и несут прямую опасность поражения либо ожога электронным током. Мы же представим вашему вниманию схему 1-го из серийных аппаратов, испытанную в работе. Если для вас получится ее повторить, то вы точно получите ожидаемый эффект без всякой угрозы при эксплуатации.

Итак, чтоб собрать ионизатор, нужно приготовить последующие детали:

• железный корпус, подойдет от блока питания компьютера;
• вентилятор (кулер для компьютера);
• трансформатор силовой — хоть какой, на 220/18–20 В, повышающий – ТВС 90П4 либо ТВС 90ПЦ10. К последнему нужно добавить 2 обмотки из провода ПЭВ-0.35 в количестве 25 витков любая;
• плата из стеклотекстолита шириной 2.5—3 мм;
• соединительные провода, крепеж.

Не считая того, следует приобрести набор радиодеталей, их список можно составить по рисунку, где изображена схема ионизатора воздуха:

Предлагаем ряд советов по подбору радиодеталей и их аналогов:

• транзисторы: заместо КТ315 (на схеме) можно взять другие таковой же мощи, КТ816Б взаимозаменяемы с КТ646 (буковка – неважно какая);
• стабилитроны: Д815 изменяется на схожий, чье стабилизационное напряжение равно 15 В. Стабилитрон VD4 – КС512А либо Д815Д;
• заместо готовых диодных мостов используются наборы из отдельных диодов. Принципиально, чтоб они были рассчитаны на напряжение 400 В и ток не меньше 0.5 А.

Примечание. Другие детали подлежат подмене на принятые аналоги с такими же чертами.

Предложенный ионизатор воздуха, изготовленный своими руками, работает последующим образом. Исходные импульсы генерируются мультивибратором, собранным на маломощных транзисторах КТ315 (VT1,2). Частота этих импульсов регулируется в границах спектра 30—60 кГц при помощи резистора R7. После сгенерированные импульсы усиливаются транзисторами КТ816 (VT3,4) и подаются на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение порядка 2.5 кВ и проходит через умножитель, увеличиваясь до 15 кВ, а оттуда – на рабочие электроды.

Ионизующие электроды делаются своими руками из многожильного медного провода. Для этого с него снимается изоляция, а жилы изгибаются во все стороны под углом 90° таким образом, чтоб вышел «зонтик». Его нужно установить на таком расстоянии от корпуса, чтоб достигнуть нужного числа вырабатываемых ионов, зачем будет нужно доп настройка.

Примечание. В схеме роль предохранителя играет искровой разрядник (обозначен как SG1). Он срабатывает в случае превышения напряжения на обмотке трансформатора.

Для продувания воздуха через электроды «зонтика» снутри корпуса на штатное место устанавливается кулер от компьютера. Его питание организуется от силового трансформатора и выпрямительного блока со стабилизацией (в согласовании со схемой). Если самодельный ионизатор собран правильно и с применением рекомендуемых деталей, то он заработает сразу. Нужно только подобрать расстояние меж корпусом и рабочим электродом.

Самый неопасный ионизатор

Существует разные схемы ионизаторов воздуха, по которым можно сделать устройство своими руками. Собирая устройство по неким из них, можно получить ожоги либо удар током. Ниже представлена схема самого неопасного самодельного ионизатора воздуха.

Безопасность устройства получается из-за выполнения в корпусе от старенького блока питания компьютера: исключается прикосновение человека к частям находящимся под напряжением.

Питание схемы от бытовой сети 220 В.

Генератор импульсов основан на микросхеме переменно включающей резисторы VT1 VT2. Чтоб ограничить ток на первичной обмотке трансформатора Т1, поочередно с ней подключен балласт в виде чашечного сердечника с намотанными на него 20 витками медной жилы сечением 0,5 мм. Частота импульсов меняется с помощью резистора R 2.1. При уменьшении частоты импульсов напряжение на выходе повысится.

Высоковольтные импульсы снимаются с вторичной обмотки, проходят через умножитель на базе диодов VD4-VD7 и конденсаторов С9-С11 и обретают напряжение 12кВ.

С выхода умножителя напряжение идет на электроды в форме зонтика. Расстояние меж жилами находится в зависимости от их количества. Размер зазора меж корпусом и излучателем должен составлять 1,2 см.

Все элементы устанавливаются на текстолитовой плате и инсталлируются в корпус. Для продвижения воздушного потока употребляется вентилятор. В схеме использован родной вентилятор остывания блока питания.

Сделанный по таковой схеме устройство подойдет для ионизации воздуха в квартире. Благодаря встроенному вентилятору он стремительно насыщает локальный климат помещения отрицательными ионами. Корпус делает его неопасным для здоровья человека.

Что будет нужно для сборки ионизатора воздуха

Больше людей предпочитает не брать ионизатор воздуха, а собирать без помощи других, встречаются в квартире либо доме покупные и самодельные аппараты, работающие приблизительно идиентично. Смастерить ионизатор сумеет настоящий радиолюбитель, хотя собрать аппарат сумеет и дама. Разглядим, какие материалы для сборки ионизатора нужны зависимо от вида аппарата:

1. домашний;
2. авто.

Домашний самодельный ионизатор воздуха собирают даже новенькие. Будет нужно малый набор:

• 2 пластмассовых контейнера из-под сюрпризов-игрушек в шоколадных яичках типа «Kinder Сюрприз».
• 2 проводника поперечником 0,5 мм с вилкой.
• Вилка, если провод нашелся без нее.
• Изоляция для жилы.
• Ножницы портняжные.
• Игла швейная.

Не непременно использовать 2 округлых контейнера, возьмите еще больше. Если предстоит 1-ый опыт, начать стоит с малого, шанс беды первого опыта велик. Вариант окажется простым, энергосберегающим и дешевеньким. В отличие от последующего ионизатора, этот вариант неописуемо просто и стремительно собирается.

Чтоб смастерить авто ионизатор воздуха, будет нужно только высоковольтный преобразователь напряжения и генератор преобразователя. В качестве генератора допустимо выбрать хоть какой вариант, хоть одноконтактный. Найдется генератор старенького интегрального таймера серия «555», обычной, не попортит и даже не затормозит работу ионизатора.

Ионизатор для бензинового двигателя

Ионизаторы используются не только лишь для обработки воздуха в помещениях. Есть модели, которые устанавливают на бензиновый двигатель авто. Удается отделять отрицательные молекулы горючего от положительных. Это содействует ускорению процесса сжигания и благоприятно влияет на динамику авто. Ниже представлена схема, по которой можно сделать ионизатор для мотора своими руками.

• R4-2k, R3-1.5k, R2-75k, R1-2k;
• C3-500мкФ*25Вольт, С2-47мкФ*25В, С110нФ;
• DD1-К561ЛН2;
• VT1-IRL3803, IRF3205;
• VD1.2-КД521А, КД103А;
• Т1-ТВС110П2;
• FU1-2А.

Умножитель построен на конденсаторах К73-13 и диодиках КЦ106Г. Применяется строчный повышающий трансформатор от черно-белого телека. Чтоб его модернизировать, снимите первичные обмотки и этой же жилой намотайте 9 витков.

Транзистор очень греется, потому устанавливайте его на охлаждающий радиатор.

Электроды, производящие ионизацию воздуха помещаются в трубку, которая крепится на входное отверстие фильтра очистки воздуха автомобиля.

Люстра Чижевского

Конструкция ионизатора «Люстра Чижевского» состоит из преобразователя напряжения и раздельно собранных электродов в виде люстры.

Делается она так:

1. Изготовьте окружность из медной проволоки сечением 5 мм.
2. Закрепите отрезки проволоки поперечником 0,6 мм параллельно по всей площади кольца.
3. Закрепите такие же отрезки перпендикулярно предшествующим образуя решетку. Проволока крепится с провисанием. Размер меж отрезками должен составлять 4 см.
4. В точках скрещения проволоки припаяйте железные иголки длинноватой 3 см. Они и будут ионизировать воздух.
5. Сделайте крепление кольца к потолку с помощью отрезков проволоки равной длинны и медного кольца.

Люстра крепится к потолку с помощью непроводящей ток нити. Напряжение подается с преобразователя на люстру с помощью высоковольтного провода. Можно использовать кабель от телевизионной антенны, зачищенный от верхнего слоя изоляции и обмотки экрана.

Люстра находится под высочайшим напряжением, потому не допускается работа устройства на расстоянии до 1,5 м к человеку. Не прикасайтесь к люстре даже после выключения: заряженные конденсаторы еще некое время подают напряжение на излучатель.

Сделать ионизатор воздуха может быть даже в домашних критериях, при всем этом сэкономив средства. Устройство будет очищать атмосферу помещения не ужаснее продающейся на рынке техники. Но не пытайтесь делать электробироры своими руками без нужных способностей.

Ионизатор воздуха имеет легкую конструкцию, потому его можно сделать своими руками. Это устройство, который сделает воздух в доме более незапятнанным и свежайшим. К тому же его сборка обойдётся домашнему мастеру в копейку, так как для этого потребуются только доступные материалы, в чём вы можете убедиться дальше.

Применение ионизатора.

При включенном ионизаторе следует находиться в 1… 1,5 м от люстры. Каждодневная доза для обыденного помещения составляет более 20…30 мин., а лучше 30…50 мин. В помещениях с нехороший вентиляцией ионизатор следует включать на недлинные промежутки времени в течение всего денька. Электронное поле ионизатора очищает воздух от пыли. Действие ионизированного воздуха всегда полезно. Но ионизации подлежит только воздух обычного хим состава, потому лучше помещение проветривать.

Систематическое вдыхание ионизированного воздуха с концентрацией ионов (103…104)/см3 снимает вялость, уменьшает время, требуемое для восстановления сил, существенно увеличивает способность к работе.

Отличные результаты дает также ионизация воздуха в помещениях для домашней птицы, зайчиков, свиней и больших животных. При всем этом возрастает содержание жира в молоке, вес, уменьшается падеж скота.

На рис.2 изображена принципная электронная схема карманного ионизатора, создающего до 1,5 млн. отрицательно заряженных ионов в 1 см3 воздуха на расстоянии 0,2 м.

Данные частей. Трансформатор Тр намотан на Ш-образном ферритовом сердечнике 12?16 мм с магнитной проницаемостью ц 2000 либо на броневом сердечнике.

Обмотка I состоит из 46 витков провода ПЭЛ либо ПЭВ 0,25; обмотка II — из 45 витков провода ПЭЛ либо ПЭВ 0,5; обмотка III имеет 500 витков провода ПЭЛ либо ПЭВ 0,05 (эту обмотку следует изолировать от обмотки I и II липкой изолентой).

Для чего нужен ионизатор?

Узнаваемый доктор А. Л. Чижевский писал, что человек выстроил себе дом, но находясь снутри него, он лишает себя ионизированного воздуха, а чем огромным количеством отрицательно заряженных ионов обогащён воздух, тем он полезнее для человека.

Для сопоставления можно отметить, что воздух в лесу насчитывает около 1500 отрицательных аэроионов. Воздух же в нынешних городках, соответственно, и в домах, содержит более чем в 10 раз меньше нужных ионов из-за бессчетного транспорта, асфальта, нагревающегося бетона. Это изрядно меньше, чем нужно для хорошего самочувствия, потому вдали от города дышится существенно лучше, чем в квартире.

К радости, существует устройство, которое может решить данную делему. Устройство, который очищает воздух и увеличивает в квартире количество отрицательно заряженных ионов, – это и есть ионизатор воздуха. Он содействует насыщению воздуха отрицательными аэроионами, которые отдают свою энергию, тем оказывают благотворное воздействие на здоровье всех, кто находится дома, а конкретно:

• понижают утомляемость после рабочего денька;
• восстанавливают сон;
• нормализуют работу внутренних органов, в том числе сердца;
• облагораживают память;
• активизируют деятельность иммунной системы.

ИОНИЗАТОР ВОЗДУХА.

Воздух за городом (на лугах, в лесных массивах, поблизости водопадов и горных речек) содержит 700…3000, а иног­да и до 15 000 отрицатель­но заряженных ионов в 1 см3 воздуха. Есть местнос­ти, где в воздухе всегда боль­ше негативно заряже­нных ионов, чем положительных. Чем больше в воз­духе отрицательно заряженных ионов, тем он полезнее для здоро­вья. В городских квартирах число отрицательно заряженных ионов уменьшается до 25 в 1 см3. Потому каждому человеку нужно чаще бывать за городом на свежайшем воз­духе. Увеличенное количе­ство положительных ионов уменьшает производитель­ность труда и вызывает уто­мление.

Ионизатор {рис.1) насы­щает воздух в комнате либо в рабочем помещении отри­цательными ионами. Благо даря ионизации улучшается самочувствие и кровообра­щение, регулируется дыха­ние, увеличивается интенсив­ность обмена веществ в ор­ганизме и т. д.

Не считая того, применение ионизаторов оказывает по­ложительное действие при заболеваниях легких и ды­хательных путей, системы кровообращения, сердца и т. д. Ионизация препятству­ет загноению ран при ожо­гах.

Механизм работы

До того как приступать к сборке ионизатора, принципиально разобраться с принципом его деяния, а он достаточно прост:

1. Частички воздуха, чтоб получить отрицательный заряд, проходят через коронный электронный заряд.
2. Вкупе с воздухом через заряд проходят пыль, бактерии и вирусы, потому они тоже становятся заряженными.
3. Заряженные вещества притягиваются к пластинке, которая имеет обратный заряд, и оседают на поверхности устройства. Их позже можно удалить, протерев корпус ионизатора обыкновенной увлажненной тряпкой.

Коронарный разряд создаётся благодаря электронному току высочайшего напряжения. Наподобие импульсов его подаёт повышающий железный трансформатор на острые электроды. При всем этом сразу происходит образование молекул озона, которые числятся вредными для здоровья, потому лучше сделать устройство самим, чтоб соблюсти все нужные нормы.

Разновидности ионизаторов

Понятно несколько способов ионизации воздуха искусственным оковём, любой из которых просит отдельного внимания.

Ультрафиолетовый

Больничные палаты, помещения в дошкольных учреждениях и школе, в особенности в период вирусной инфекции, обрабатываются кварцевой лампой, которая и представляет собой ультрафиолетовый ионизатор.

Во время работы этой лампы и в течении получаса после её отключения не рекомендуется находиться в помещении, потому что в воздухе появляется озон и оксиды азота, что можно найти по соответствующему запаху. Спустя 30 минут после отключения лампы воздух опять становится неопасным для вдыхания, так как обозначенные частички распадаются в силу собственной непостоянной природы.

Требования по ГОСТу к ионизаторам

Ионизатор выделяет негативно заряженные частички, которые измеряются в 1 см куб. Этот параметр именуется концентрацией аэроионов и является базисным для ионизатора хоть какого типа. По требованиям ГОСТ, определены мало и очень допустимые значения параметра. С ними можно ознакомиться в таблице:

Нормируемые характеристики	Концентрация аэроионов		Коэффициент униполярности, y
	Положительной полярности	Отрицательной полярности
Мало допустимые	? 400	>600	0,4

Схема и изготовка люстры Чижевского

Собрав самый обычный ионизатор, можно испытать сконструировать более непростой – люстру Чижевского, которая была придумана в 30-е годы прошедшего века. Она интенсивно применяется в медицине и сельском хозяйстве. Её также испытывали в детских садах и школах. Это изобретение показало высшую степень аэроионизации, обладает профилактическим и терапевтическим значением.

Устройство также именуется электроэффлювиальной люстрой с преобразователем напряжения. Как раз она делает функцию генерирования отрицательных частиц. Это получается благодаря законам физики. На люстре имеются заострённые концы проволоки, с которых и происходит стекание электронов благодаря высочайшему напряжению. Потом они вроде бы налипают на молекулы кислорода, создавая отрицательные аэроионы, которые получают высшую скорость движения и распространяются по комнате.

Устройство можно приобрести, но очень тяжело отыскать подходящую, которая вправду окажет полезный эффект на здоровье. Дело в том, что фабричные приборы нередко имеют напряжение наименее 25 кВ. Этого недостаточно, потому от работы устройства нет никакого эффекта. К тому же недопустимы перенапряжения, по другому в большенном количестве будут вырабатываться токсические элементы (оксиды азота и озон). О высочайшей концентрации схожих веществ можно судить по соответствующему запаху, который некие неверно принимают за «аромат свежести».

Если есть возможность, то идеальнее всего без помощи других собрать люстру Чижевского. Как это сделать, выясним дальше.

Схемы

Схема необычного искусственного излучателя, которая была представлена Чижевским, смотрится последующим образом:

Радиолюбители при сборке устройства также пользуются электронной схемой, представленной ниже:

Предлагаемая схема гарантирует лучший потенциал. В её изготовлении используются последующие радиодетали:

• резисторы – С5-35В на 1 кОм (R1), МЛТ-2 на 20 кОм (R2), С5-35В на 10 Мом (R3);
• диоды Д226 (2 штуки – D1 и D2);
• выпрямительный столб из 4-х диодов Д1008;
• тиристор КУ201К (VS1);
• конденсаторы: МБМ на 1 мкФ, 400 В (С1), ПОВ 390 пФ, 10 кВ (4 штуки – с С2 по С5);
• мотоциклетная катушка зажигания Б2Б на 6В (T1).

Работа схемы осуществляется в таком порядке:

1. При каждом открытии диодика D1 происходит заряд конденсатора C1, который пропускается через первичную обмотку T В момент 1-ого полупериода переменного тока диодик сохраняет открытое положение.
2. Когда ток проходит в оборотном направлении, в противофазе создаётся разряд конденсатора C1, причём диоды D1 и D2 остаются закрытыми, тиристор VS1 раскрывается.
3. Первичная обмотка катушки T1 получает ток пульсирующего типа, а вот вторичная катушка содействует увеличению поступившего на первичную обмотку напряжения. После оно перебегает на блок, который состоит из 4-диодного выпрямительного столба и умножителя. В свою очередь, он состоит из конденсаторов С2-С5.
4. Через умножитель выходить высоковольтное напряжение, которое также именуется выпрямленным. Оно поступает на ионизатор по резистору R3, который отвечает за ограничение тока.

Необходимо подчеркнуть, что для реализации предложенной схемы можно использовать другие радиодетали:

• Резисторы отмеченных марок можно поменять одним резистором – МЛТ-2. Для получения элемента R1, требуется параллельно соединить 3-4 схожих частей, а для R3 – 4-5. Резистор R2 не имеет огромного значения и к нему предъявляется только одно требование – мощность его рассеяния должна быть более 2 Вт.
• Диоды D1 и D2 отмеченных марок можно поменять хоть какими другими диодиками, которые поддерживают ток в 300 мА и оборотное напряжение в 400 В. Примеры схожих диодов – КД109В, КД109Г, Д205.
• При сборке выпрямительного столба диодик типа Д1008 можно поменять подобными элементами, к примеру, 7ГЕ350АФ, 2Ц203Б, 2Ц202КГ, КЦ105Г, КЦ201Г.
• Конденсатор C1 обозначенной марки можно поменять неполярным элементом, рассчитанным на напряжение от 250 В.
• В сборке умножителя можно использовать любые конденсаторы высоковольтного типа с напряжением более 15 кВ.
• В свойства элемента VS1 можно использовать тиристоры КУ202К (/Л/М/Н), КУ201Л, 1Н4202, NCM700C.
• Мотоциклетную катушку зажигания (T1) можно поменять хоть какой другой, к примеру, повышающим трансформатором, который можно снять со старенького телека (ТВС110АМ, ТВС110ЛА, ТВС110Л6). Если отсутствует подходящее изделие, трансформатор можно собрать своими руками, но при всем этом необходимо учитывать, чтоб выводы частей в местах высочайшего напряжения находились на должном расстоянии друг от друга. В неприятном случае, может случиться электронный разряд.

САМОДЕЛЬНЫЙ ИОНИЗАТОР

Продолжая тему самодельной Люстры Чижевского, предлагаем очередной вариант преобразователя. Конструкция была размещена С.БИРЮКОВ, г. Москва. Журнальчик «Радио», № 2, 1997 г. Как понятно, аэроионизатор состоит из высоковольтного источника неизменного напряжения отрицательной полярности и фактически «люстры» — «излучателя» аэроионов. Разглядим источник высочайшего напряжения ионизатора, схема которого приведена на рисунке ниже.

Работает источник так. Положительная полуволна напряжения сети через диоды VD2, VD3 и резисторы R5, R6 заряжает конденсаторы С1 и С2. Транзистор VT1 открыт и насыщен, a VT2 — закрыт. Когда положительная полуволна завершается, транзистор VT1 запирается, a VT2 раскрывается. Конденсатор С1 разряжается через резистор R4 и управляющий переход тринистора VS1. Тринистор врубается, и конденсатор С2 разряжается на первичную обмотку трансформатора Т1. В колебательном контуре, состоящем из конденсатора С2 и обмотки трансформатора, появляются затухающие колебания.

Импульсы высочайшего напряжения, возникающие на вторичной обмотке, поступают на умножитель, выполненный на диодных столбах VD6-VD11 и конденсаторах СЗ-С8. Отрицательное напряжение около 30 кВ с выхода умножителя подается через токоограничительные резисторы R7-R9 на «люстру». В источнике применены в главном резисторы МЛТ, R7-R9 — С2-29 (подходят и МЛТ с таким же суммарным сопротивлением), R6 — СПОЕ-1 либо хоть какой другой мощью более 1 Вт. Конденсаторы — К42У-2 на напряжение 630 В (С1) и 160 В (С2) и КВИ-3 на напряжение 10 кВ (СЗ-С8). На месте С1 и С2 можно использовать конденсаторы на напряжение более 400 и 160 В соответственно. Конденсаторы СЗ-С8 — любые другие на напряжение более 10 кВ и емкостью более 300 пФ.

Диодик VD1 — хоть какой маломощный кремниевый, VD2 и VD3, VD4 — любые на рабочее напряжение более 400 В. Диодик VD5 — хоть какой из серии КД202 на напряжение более 200 В либо другой аналогичный. Высоковольтные столбы могут быть КЦ110А, КЦ105Д, КЦ117А, КЦ118В либо другие на напряжение более 10 кВ. Тринистор — серий КУ201 либо КУ202 на напряжение более 200 В. Транзистор VT1 быть может заменен фактически хоть каким структуры n-p-n малой либо средней мощи, к примеру, серий КТ312, КТ315, КТ3102, КТ603, КТ608; VT2 — хоть какой той же структуры средней либо большой мощи с допустимым напряжением коллектор-эмиттер более 300 В, к примеру, КТ850Б, КТ854А, КТ940А. В качестве трансформатора Т1 применена авто катушка зажигания Б-115, но подойдет и неважно какая другая авто либо мотоциклетная катушка.

Провод МГШВ-0,75 к «люстре» выведен из корпуса через изолятор, выточенный из фторопласта, но можно использовать всякую толстостенную трубку из изоляционного материала. В отличие от, «люстру» целенаправлено изготавливать в последующем порядке. Сначала в качестве игл необходимо заготовить соответственное число канцелярских булавок с колечком.

Дальше нужно сделать кольцо поперечником 80 см, согнув его из железной трубки поперечником 5…20 мм и соединив концы трубки встык при помощи отрезка железного стержня подходящего поперечника и заклепок. Вырезать из гофрированного картона круг, свободно проходящий в кольцо. Круг разметить сетью со стороной квадратов 40 мм и в узлы сетки вставить иглы, после этого через колечки игл протянуть луженую медную проволоку в 2-ух направлениях и пропаять колечки. Круг воткнуть в кольцо и концы проволоки намотать на него, витки лучше пропаять. Аккуратненько снять картонный круг, мало растянуть сетку для получения подходящего прогиба — «люстра» готова.

Устанавливают «люстру» на расстоянии более 80 см от потолка, стенок, осветительных устройств и 120 см от места нахождения людей в комнате. Целенаправлено расположить ее над кроватью, закрепив на 2-ух туго натянутых меж стенками комнаты лесках поперечником 1 мм. Лески комфортно натянуть треугольником — два крючка для ее крепления устанавливают на стенке, к которой «люстра» поближе, один — на обратной стенке. Саму «люстру» укрепляют к леске маленькими проволочными крючками.

В данном варианте люстру делать не стал — ограничился таковой вот малогабаритной конструкцией излучателя ионов. Перед первым включением устройства переменный резистор R6 следует установить в нижнее по схеме положение. Включив источник с присоединенной к нему «люстрой», плавненько наращивают напряжение, подаваемое на нее, поворачивая ось резистора R6. После возникновения аромата озона уменьшают напряжение до его исчезновения. Если в источнике высочайшего напряжения наблюдается коронирование, обусловьте в мгле его место и замажьте расплавленным парафином (естественно, при обесточенном источнике). Ионизатор собрал и испытал Феска. Форум по ионизаторам

Схемы преобразователей РЕМОНТ ЭЛЕКТРОТВЕРТКИ BOSCH

РЕМОНТ КНОПОК КОЛОНКИ JBL ЗАЩИТА УСТРОЙСТВ ПРИ ВКЛЮЧЕНИИ В СЕТЬ

Самодельный авто ионизатор

Не считая ионизатора для жилища, можно смастерить и устройство для использования в автомобиле. Во время вождения машины шофер должен быть внимательным и сосредоточенным. Когда в салоне недостаточно отрицательно заряженных ионов, у него усугубляется самочувствие. Он чувствует последующие симптомы:

• головокружение;
• нехватку свежайшего воздуха;
• желание спать;
• ухудшение координации;
• утрату настроения;
• беспокойство и суетливость;
• понижение скорости реакции;
• боль в области висков.

Поступающие в автомобильный салон продукты сжигания бензина и пыль могут даже привести к потере сознания и обморочному состоянию. Учёные разработали особый ионизатор, который выделяет отрицательные ионы с серебром. Они уничтожают болезнетворные бактерии и ядовитые примеси. В то же время получаемый воздух взбадривает, заполняет энергией и увеличивает настроение. Таковой устройство можно также смастерить своими руками.

Что пригодится?

Чтоб собрать авто ионизатор, потребуются последующие составляющие:

• импульсный генератор;
• повышающий трансформатор;
• умножитель напряжения.

Сборка

Вооружившись необходимыми частями, можно приступать к сборке устройства по таковой аннотации:

1. Сначала нужно собрать трансформатор. Его можно получить из блока питания старенького компьютера. Чтоб его извлечь, можно использовать паяльничек, но проще подогреть феррит при помощи спичек либо зажигалки.
2. С помощью иголки поделить блок на 2 части.
3. Высвободить от проводов сердечник, а после поменять их новыми, намотав обмотки. На первичную накрутить 14 витков, а на вторичную – 600.
4. Меж частями проложить изоляционную прослойку. В этом качестве можно использовать сложенный в 3-4 слоя прозрачный скотч.
5. При наматывании витков вторичной обмотки также требуется провести изоляцию. Для этого после 100 витков нужно наложить скотч.
6. К трансформатору присоединить таймер. В этих целях рекомендуется использовать диоды КЦ106 и конденсаторы с параметрами до 10 кВт и 3300 пФ.
7. Собрать умножитель напряжения. К нему подключить собранный трансформатор и таймер.
8. От умножителя отходят электроды. Их устанавливать друг от друга на расстоянии 3 см.
9. Ионизатор готов, и его можно подключить к сети.

Собрать авто ионизатор из 2-ух полевых транзисторов можно по аннотации из видео:

Авто ионизатор воздуха своими руками

Сделать ионизатор для машины мало труднее, чем домашний. Потому необходимо быть уверенным в собственных силах и возможностях, приступая к этому процессу. Относительно обычная и испытанная схема ионизатора воздуха собирается с применением генератора на микросхеме 555, которую еще именуют таймером. Стоит такая деталь 15-20 руб., и отыскать ее можно в любом магазине радиодеталей. В схеме она играет роль одноканального генератора, рабочую частоту которого настраивают подбором компонент цепочки RC. Чтоб не брать трансформатор, можно взять хоть какой блок питания, к примеру, оставшийся от старенького системного блока. Оттуда следует аккуратненько выпаять трансформатор, для облегчения работы феррит можно подогреть зажигалкой, а потом отделить иголкой половинки друг от друга. Они не должны рассыпаться либо сломаться. Старенькую обмотку отважно выкидывайте — необходимо намотать новейшую. Первичная содержит 14 оборотов, которые нужно обмотать в 2-3 слоя изоляцией, подойдет канцелярский скотч. Вторичная обмотка состоит из 600 оборотов, при этом через каждую сотку необходимо устанавливать изоляцию. Сейчас таймер подключают к трансформатору, в согласовании со схемой присоединяют умножитель напряжения, собранный из конденсаторов и диодов КЦ106. Осталось раздвинуть проводки от умножителя на расстояние 2-3 см друг от друга — и можно включать в сеть. Если опыт удался, в воздухе появится соответствующий запах озона.

Техника безопасности

Изготовив ионизатор, нельзя забывать о технике безопасности использования устройством:

• устройство во время работы должен находиться от человека на расстоянии 1,5 метра;
• нельзя трогать руками ионизатор, даже после отключения, пока не пройдет около 30 минут, потому что конденсаторы имеют способность копить энергию;
• во время работы устройства не подавать руку к иголкам, чтоб проверить идёт ли прохлада от устройства (в этих целях можно использовать кусок ваты, который должен притягиваться к устройству).

Противопоказания в использовании устройства

Ионизатор – нужный устройство, но имеются противопоказания, при которых его применение запрещено. К ним относятся:

• онкологические заболевания;
• завышенная температура тела;
• возраст до 12 месяцев.

Также нельзя включать ионизатор, пока не проведена мокроватая уборка, так как в очень пыльном и задымленном помещении устройство будет только гонять грязь.

Живя в большенном городке, где не много зелёной растительности, а кругом промышленные предприятия, нужно приобрести ионизатор воздуха. Домашние мастера могут собрать устройство и своими руками, воспользовавшись готовыми схемами и инструкциями. Если нет опыта в сборке бытовых устройств, собрать можно простой устройство.

Ионизатор своими руками

Это устройство представляет собой высоковольтный преобразователь, состоящий из генератора, высоковольтного трансформатора, умножителя напряжения и блока питания.

Существует масса схем для самостоятельного сотворения такового устройства, и хоть какой радиолюбитель сумеет собрать его без особенных заморочек. Но работа устройства связана с высочайшим напряжением: для появления коронирующего разряда требуется 6,8 кВт, потому мы безотступно советуем не создавать подобные приборы своими руками, во избежание поражения электронным током и возможностью появления пожара.

Если вы все же решили собрать биполярный ионизатор воздуха своими руками , то идеальнее всего приобрести набор для самостоятельной сборки, который выпускается в виде конструктора. Модель такового конструктора NK 292 от компании Мастер-Кит. Его достаточно свободно можно приобрести в специализированных торговых точках либо вебе. Цена набора изредка выходит за рамки 1500 рублей.

Источник: vsamodelino.ru
