Выбор автоматического выключателя: по току нагрузки, по мощности
Друзья приветствую всех на веб-сайте «Электрик в доме». Мне на почту нередко приходят письма с просьбой объяснить правильно ли избран автомат. Я сообразил, что вам этот вопрос животрепещущ, потому в данной статье будет таблица автоматов по мощи и току, по которой Вы с легкостью можете выбрать автоматический выключатель под свою нагрузку и сечение кабеля.Главной функцией автомата является защита проводки от перегрузки, которая приводит к разрушению изоляции электронного кабеля, недлинному замыканию и пожару. Для того чтоб обойти заморочек с проводкой в неотклонимом порядке устанавливают автоматические выключатели.
Конструктивно таковой аппарат состоит из термического и электрического устройств отключения (расцепителей).
Главной задачей электромонтажника является грамотный расчет черт автомата для его долговременной, размеренной работы и выполнения тех функций, которые на него возложены.
Ремонтные работы вследствие выхода из строя проводки – сложное и очень драгоценное дело. Более того, от правильного выбора защитных устройств зависит жизнь и здоровье человека, потому принципиально подойти к этому вопросу очень трепетно.
В этой статье будет представлен верный метод выбора автоматических выключателей зависимо от номинала и других черт.
Шкала номинальных токов автоматических выключателей
На корпусе автоматических выключателей изготовителем всегда указываются главные свойства устройства, его модель, серийный номер и бренд.
Главной и важнейшей чертой автомата является значение номинального тока. Она указывает очень допустимый ток, который может длительно проходить через автоматический выключатель без его нагрева и отключения. Значение тока измеряется и указывается в Амперах (А). Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь.
Модели автоматов имеют эталон значений номинального тока и бывают 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А. Бывают и поболее массивные приборы, но в быту они не употребляются и предусмотрены только для особых задач в индустрии.
Согласно нормативно-технической документации номинальный ток для хоть какого автоматического выключателя указывается для работы устройства при температуре среды +30 градусов Цельсия.
Устанавливают автоматы в электрощитах на дин-рейку по несколько штук зависимо от количества защищаемых линий. При одновременном расположении нескольких устройств впритирку друг к другу они «подогревают» друг дружку, это приводит к уменьшению значения тока, который они могут пропустить без отключения. В связи с этим в каталогах и инструкциях к устройствам защиты изготовители нередко указывают поправочные коэффициенты для размещения групп выключателей.
Избираем степень защиты от токов КЗ (ток отсечки)
2-ая функция защитного автоматического выключателя — отключать питание при возникновении сверх токов, которые появляются при маленьком замыкании (КЗ). Автоматы защиты рассчитаны на различные величины этих токов, а черта, которая ее показывает — отключающая способность либо ток отсечки. Она указывает, при каком токе КЗ автомат все еще остается в рабочем состоянии. Дело в том, что срабатывает пакетник не мгновенно, ведь существует задержка срабатывания для игнорирования пусковых перегрузок. Во время этой задержки контакты могут оплавиться и устройство окажется неработоспособным. Итак вот, ток отсечки либо отключающая способность указывает, какой ток могут вынести контакты без вреда работоспособности.
Ток отсечки либо отключающая способность прописывается в прямоугольнике
В бытовой электросети используются защитные автоматы с 3-мя степенями защиты от токов КЗ: 4500 А, 6000 А, 10000 А. На корпусе устройства эти числа проставляются в рамочке чуток ниже номинала автомата. По стоимости разница достаточно осязаема, но это оправдано — в более «стойких» пакетниках используют тугоплавкие материалы, а они стоит в разы дороже.
Как выбрать автомат защиты в данном случае? Выбор находится в зависимости от местоположения сети относительно подстанции. Если дом либо квартира находятся неподалеку, токи КЗ могут быть очень большенными, поэтому отключающая способность должна быть не ниже 10000 А. Если домовладение находится в сельской местности, сети там старенькие и/либо подача происходит по воздушной сети, достаточно автомата с отключающей способностью 4500 А. Во всех других случаях ставят на 6000 А.
Значимость время-токовой свойства
Некие электроприборы имеют высочайший пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он короткое время. Для электронного кабеля таковой ток не представляет угрозы (если его величина в разумных границах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.
Для того чтоб не происходило неизменных отключений из-за пуска устройств с высочайшими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.
Конструктивно автоматический выключатель состоит из 2-ух расцепителей: электрического и термического.
Электрический расцепитель предназначен для отключения устройства при маленьком замыкании. Для работы такового механизма отключения в автомате употребляется электрическая катушка и соленоид. При неоднократном превышении значения электронного тока возникает магнитное поле в катушке, та использует соленоид и он отключает автомат.
Автоматические выключатели имеют характеристику по току недлинного замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире либо доме в большинстве случаев используют автоматы с номиналом тока КЗ 6кА.
Термический расцепитель – это пластинка, состоящая из 2-ух разных металлов. При долговременной нагрузке, превосходящей номинальный ток, эта пластинка греется, выгибается, повлияет на рычаг расцепителя и устройство отключается. Основная задачка такового механизма – защищать линию от длительных перегрузок выше номинального тока автомата.
Чтоб не мыслить о том, какую нагрузку включить в розетку, не рассчитывать повсевременно суммарную мощность устройств и не мыслить о пусковых токах была выдумана черта по времени-току.
Данная черта указывает время и ток, которые оказывают влияние на отключение аппарата. На автоматах она указывается буковкой В, С либо D.
Автоматические выключатели с схожими номиналами и различной время–токовой чертой будут отключаться в различное время и с различным током превышения.
Такое разделение автоматов является очень комфортным и позволяет уменьшить количество неверных отключений.

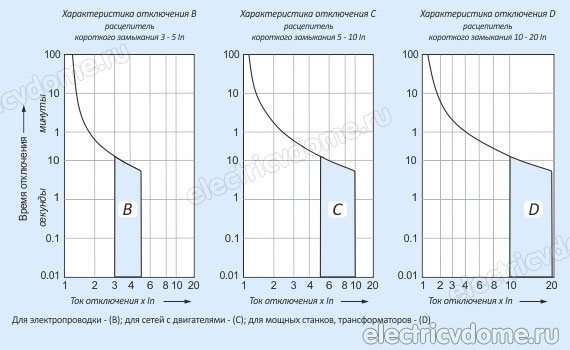

В согласовании с ГОСТ Р 50345-2010 существует три эталона время-токовых черт:
- B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и используются в сетях с устройствами не имеющими огромных пусковых токов.
- C – превышение в 5 — 10 раз от номинального тока, самая пользующиеся популярностью автоматы с таковой чертой, они употребляются в квартирах и личных домах.
- D – превышение в 10 — 20 раз от номинального тока, употребляется для защиты сетей с оборудованием имеющим высочайшие пусковые токи и краткосрочные перегрузки.
Правила выбора номинала
Геометрия внутриквартирных и домовых электронных сетей персональна, потому типовых решений по установке выключателей определенного номинала не существует. Общие правила расчета допустимых характеристик автоматов достаточно сложны и зависят от многих причин. Нужно учитывать их все, по другому может быть создание аварийной ситуации.
Принцип устройства внутриквартирной разводки
Внутренние электронные сети имеют разветвленную структуру в виде “дерева” – графа без циклов. Соблюдение такового принципа построения именуется селективностью автоматов, согласно которой комплектуются защитными устройствами все виды электронных цепей.
Это улучшает устойчивость системы при появлении аварийной ситуации и упрощает работы по ее устранению. Также еще легче происходит рассредотачивание нагрузки, подключение энергоемких устройств и изменение конфигурации проводки.
У основания графа находится вводной автомат, а сразу после разветвления для каждой отдельной электронной цепи располагают групповые выключатели. Это испытанная годами стандартная схема
В функции вводного автомата заходит контроль общей перегрузки – недопущение превышения силой тока разрешенного значения для объекта. Если это произойдет, то существует риск повреждения внешней проводки. Не считая того, возможно срабатывание защитных устройств за пределами квартиры, которые уже относится к общедомовой принадлежности либо принадлежит местным энергосетям.
В функции групповых автоматов заходит контроль силы тока по отдельным линиям. Они защищают от перегрузки кабель на выделенном участке и присоединенную к нему группу потребителей электроэнергии. Если при маленьком замыкании такое устройство не срабатывает, то его страхует вводной автомат.
Даже для квартир с маленьким количеством электропотребителей лучше выполнить отдельную линию на освещение. При выключении автомата другой цепи, свет не погаснет, что дозволит в более комфортабельных критериях убрать возникшую делему. Фактически в каждом щитке значение номинала вводного автомата меньше чем сумма на групповых.
Суммарная мощность электроприборов
Критическая нагрузка на цепь появляется при одновременном включении всех электроприборов. Потому обычно, суммарную мощность вычисляют обычным сложением. Но в ряде всевозможных случаев этот показатель будет меньше.
Для некоторых линий, одновременная работа всех присоединенных к ней электроприборов маловероятна, а иногда и невозможна. В домах время от времени специально устанавливают ограничения на работу массивных устройств. Для этого необходимо держать в голове о недопущении их одновременного включения либо использовать ограниченное число розеток.
Возможность одновременной работы всей офисной оргтехники, освещения и вспомогательного оборудования (чайники, холодильники, вентиляторы, обогреватели и т.д.) очень мала, потому при расчете наибольшей мощи используют поправочный коэффициент
При электрификации офисных построек для расчетов нередко используют эмпирический коэффициент одновременности, значение которого берут в спектре от 0,6 до 0,8. Критическая нагрузка рассчитывается умножением суммы мощностей всех электроприборов на коэффициент.
В расчетах существует одна тонкость – нужно учесть разницу меж номинальной (полной) мощью и потребляемой (активной), которые связаны коэффициентом (cos (f)).
Это значит, что для работы устройства нужен ток мощи равной потребляемой деленной на этот коэффициент:
Ip = I / cos (f)
Где:
- Ip – сила номинального тока, которую используют в расчетах нагрузки;
- I – сила потребляемого устройством тока;
- cos (f) <= 1.
Обычно номинальный ток сразу либо через указание величины cos (f) указывают в техническом паспорте электроприбора.

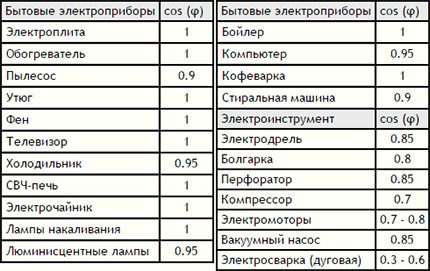

Так, к примеру, значение коэффициента для люминесцентных источников света равно 0,9; для LED-ламп – около 0,6; для обычных ламп накаливания – 1. Если документация утеряна, но известна потребляемая мощность бытовых устройств, то для гарантии берут cos (f) = 0,75.
Обозначенные в таблице рекомендуемые значения коэффициента мощи можно использовать при расчете электронных нагрузок, когда отсутствуют данные о номинальном токе
О том, как подобрать автоматический выключатель по мощи нагрузки, написано в последующей статье, с содержанием которой мы рекомендуем ознакомиться.
Выбор сечения жил
До того как прокладывать силовой кабель от распределительного щитка к группе потребителей, нужно вычислить мощность электроприборов при их одновременной работе. Сечение хоть какой ветки выбирают по таблицам расчета зависимо от типа металла проводки: меди либо алюминия.
Изготовители проводов сопровождают выпускаемую продукцию схожими справочными материалами. Если они отсутствуют, то ориентируются на данные из справочника “Правила устройства электрического оборудования” либо создают расчет сечения кабеля.
Но нередко потребители перестраховываются и выбирают не мало допустимое сечение, а на шаг большее. Так, к примеру, при покупке медного кабеля для полосы 5 кВт, выбирают сечение жил 6 мм2, когда по таблице достаточно значения 4 мм2.
Справочная таблица, представленная в ПУЭ, позволяет выбрать нужное сечение из стандартного ряда для разных критерий эксплуатации медного кабеля
Это бывает оправдано по последующим причинам:
- Более долгая эксплуатация толстого кабеля, который изредка подвергается максимально допустимой для его сечения нагрузке. Поновой делать прокладку проводки – сложная и дорогостоящая работа, в особенности если в помещении изготовлен ремонт.
- Припас пропускной возможности позволяет беспроблемно подключать к ветки сети новые электрические приборы. Так, в кухню можно добавить доп морозильную камеру либо переместить туда стиральную машину из ванной комнаты.
- Начало работы устройств, содержащих электродвигатели, дает сильные стартовые токи. В данном случае наблюдается просадка напряжения, которая выражается не только лишь в мерцании ламп освещения, да и может привести к поломке электрической части компьютера, кондюка либо стиральной машины. Чем толще кабель, тем меньше будет скачок напряжения.
К огорчению, на рынке много кабелей, выполненных не по ГОСТу, а согласно требованиям разных ТУ.
Нередко сечение их жил не соответствует требованиям либо они выполнены из токопроводящего материала с огромным сопротивлением, чем положено. Потому настоящая предельная мощность, при которой происходит допустимый нагрев кабеля, бывает меньше чем в нормативных таблицах.

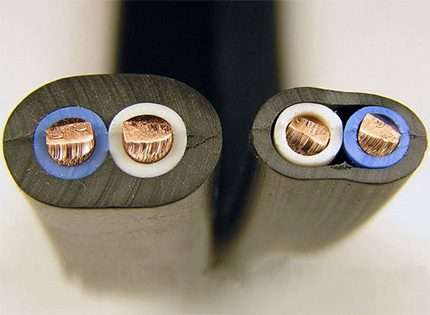

Эта фото указывает отличия меж кабелями, выполненными по ГОСТ (слева) и согласно ТУ (справа). Явна разница в сечении жил и плотности прилегания изоляционного материала
Расчет номинала выключателя для защиты кабеля
Устанавливаемый в щитке автомат должен обеспечить отключение полосы при выходе мощи тока за границы спектра, разрешенного для электронного кабеля. Потому для выключателя нужно провести расчет очень допустимого номинала.
По ПУЭ допустимую долгосрочную нагрузку проложенных в коробах либо по воздуху (к примеру, над натяжным потолком) медных кабелей, берут из приведенной выше таблицы. Эти значения созданы для аварийных случаев, когда идет перегрузка по мощи.
Некие проблемы начинаются при соотнесении номинальной мощи выключателя долговременному допустимому току, если это делать в согласовании с действующим ГОСТ Р 50571.4.43-2012.
Приведен кусок п. 433.1 ГОСТ Р 50571.4.43-2012. В формуле “2” допущена некорректность, а для правильного осознания определения переменной In необходимо учитывать Приложение “1”
Во-1-х, в заблуждение вводит расшифровка переменной In, как номинальной мощи, если не направить внимания на Приложение “1” к этому пт ГОСТа. Во-2-х, в формуле “2” существует опечатка: коэффициент 1,45 добавлен некорректно и данный факт констатируют многие спецы.
Согласно п. 8.6.2.1. ГОСТ Р 50345-2010 для бытовых выключателей с номиналом до 63 A условное время равно 1 часу. Установленный ток расцепления равен значению номинала, умноженного на коэффициент 1,45.
Таким образом, согласно и первой и модифицированной 2-ой формулам номинальная сила тока выключателя должна рассчитываться по последующей формуле:
In <= IZ / 1,45
Где:
- In – номинальный ток автомата;
- IZ – долгий допустимый ток кабеля.
Проведем расчет номиналов выключателей для стандартных сечений кабелей при однофазовом подключении с 2-мя медными жилами (220 В). Для этого разделим долгий допустимый ток (при прокладке по воздуху) на коэффициент расцепления 1,45.
Выберем автомат таким образом, чтоб его номинал был меньше этого значения:
- Сечение 1,5 мм2: 19 / 1,45 = 13,1. Номинал: 13 A;
- Сечение 2,5 мм2: 27 / 1,45 = 18,6. Номинал: 16 A;
- Сечение 4,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
- Сечение 6,0 мм2: 50 / 1,45 = 34,5. Номинал: 32 A;
- Сечение 10,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
- Сечение 16,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A;
- Сечение 25,0 мм2: 115 / 1,45 = 79,3. Номинал: 63 A.
Автоматические выключатели на 13A в продаже бывают изредка, потому заместо них почаще используют устройства с номинальной мощью 10A.
Кабели на базе дюралевых жил на данный момент изредка используют при монтаже внутренней проводки. Для них тоже есть таблица, позволяющая выбрать сечение по нагрузке
Схожим методом для дюралевых кабелей рассчитаем номиналы автоматов:
- Сечение 2,5 мм2: 21 / 1,45 = 14,5. Номинал: 10 либо 13 A;
- Сечение 4,0 мм2: 29 / 1,45 = 20,0. Номинал: 16 либо 20 A;
- Сечение 6,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
- Сечение 10,0 мм2: 55 / 1,45 = 37,9. Номинал: 32 A;
- Сечение 16,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
- Сечение 25,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A.
- Сечение 35,0 мм2: 105 / 1,45 = 72,4. Номинал: 63 A.
Если изготовитель силовых кабелей заявляет иную зависимость допустимой мощи от площади сечения, то нужно перечесть значение для выключателей.
Формулы зависимости силы тока от мощи для однофазовой и трехфазной сети отличаются. Многие люди, которые имеют приборы, рассчитанные на напряжения 380 Вольт, на этом шаге допускают ошибку
Как найти технические характеристики автоматического выключателя по маркировке, тщательно изложено тут. Советуем ознакомиться с познавательным материалом.
Какая стандартная линейка автоматических выключателей по току
По ПУЭ в каждом аппарате есть надпись, которая указывает на номинальное значение электронной энергии. Чтоб получить такую информацию, необходимо просто разглядеть корпус устройства. На нем есть буковка и число. Всего для маркировки употребляются обычно три буковкы — В, С и D. Числа обозначают количество заряда. Буковка указывает временную характеристику либо период, за который срабатывает устройство.
Маркировка оборудования
Для дома употребляются аппараты с первыми 2-мя знаками. В индустрии необходимы защитные устройства D. Также используются более массивные агрегаты, обозначенные знаками L, Z и K. У них номинальные значения выше, чем в бытовых, квартирных устройствах.
Стандартная линейка содержит в себе мини-автоматы, воздушные автоматы, закрытые выключатели, устройства защитного отключения и дифференциальные автоматы.
Направьте внимание! В маркировке указываются также серия, рабочее напряжение, полюса и отключающая способность.
Таблица автоматических выключателей для однофазовой сети 220 В
| Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Ток,1 фаза, 220В. | Сечение жил кабеля, мм2 |
| 16 | 0-2,8 | 0-15,0 | 1,5 |
| 25 | 2,9-4,5 | 15,5-24,1 | 2,5 |
| 32 | 4,6-5,8 | 24,6-31,0 | 4 |
| 40 | 5,9-7,3 | 31,6-39,0 | 6 |
| 50 | 7,4-9,1 | 39,6-48,7 | 10 |
| 63 | 9,2-11,4 | 49,2-61,0 | 16 |
| 80 | 11,5-14,6 | 61,5-78,1 | 25 |
| 100 | 14,7-18,0 | 78,6-96,3 | 35 |
| 125 | 18,1-22,5 | 96,8-120,3 | 50 |
| 160 | 22,6-28,5 | 120,9-152,4 | 70 |
| 200 | 28,6-35,1 | 152,9-187,7 | 95 |
| 250 | 36,1-45,1 | 193,0-241,2 | 120 |
| 315 | 46,1-55,1 | 246,5-294,7 | 185 |
Таблица автоматических выключателей для трехфазной сети 380 В
| Номинальный ток автоматического выключателя, А. | Мощность, кВт. | Ток, 1 фаза 220В. | Сечение жил кабеля, мм2. |
| 16 | 0-7,9 | 0-15 | 1,5 |
| 25 | 8,3-12,7 | 15,8-24,1 | 2,5 |
| 32 | 13,1-16,3 | 24,9-31,0 | 4 |
| 40 | 16,7-20,3 | 31,8-38,6 | 6 |
| 50 | 20,7-25,5 | 39,4-48,5 | 10 |
| 63 | 25,9-32,3 | 49,2-61,4 | 16 |
| 80 | 32,7-40,3 | 62,2-76,6 | 25 |
| 100 | 40,7-50,3 | 77,4-95,6 | 35 |
| 125 | 50,7-64,7 | 96,4-123,0 | 50 |
| 160 | 65,1-81,1 | 123,8-124,2 | 70 |
| 200 | 81,5-102,7 | 155,0-195,3 | 95 |
| 250 | 103,1-127,9 | 196,0-243,2 | 120 |
| 315 | 128,3-163,1 | 244,0-310,1 | 185 |
| 400 | 163,5-207,1 | 310,9-393,8 | 2х95* |
| 500 | 207,5-259,1 | 394,5-492,7 | 2х120* |
| 630 | 260,1-327,1 | 494,6-622,0 | 2х185* |
| 800 | 328,1-416,1 | 623,9-791,2 | 3х150* |
Почему автомат С16 не отключится при токе 16 Ампер?
Сейчас давайте попробуем осознать, почему при сечении электронного кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.
Все дело в термическом расцепителе, который греется с течением времени при воздействии нагрузки и защищает от долгого превышения тока. Продолжительность сих пор может занимать и 10 минут и 1 час.
Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта черта значит, что автомат не отключится при всем этом значении тока в течение часа.
К примеру, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу термического расцепителя устройства.
Очередной чертой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, к примеру, 36,25А автомат на 25А непременно отключится в течение часа. Это правило действует только при условии, что вначале автоматы были прохладными.
Потому необходимо подразумевать, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и подольше, потому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.
Номиналы автоматов по току таблица
Для того, чтоб защитить линию от перегрузки и недлинного замыкания необходимо кропотливо и правильно выбрать номинал автомат по току. Вот, к примеру, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и сразу включили несколько массивных бытовых устройств, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.
Если тока будет 28 А, то изоляция кабеля начнет расплавляться (потому что допустимый ток только 25А), это приведет к выходу из строя, пожару и другим грустным последствиям.
Потому таблица автоматов по мощи и току смотрится последующим образом:
| Сечение медных жил кабеля, кв.мм | Допустимый долгий ток, А | Номинальный ток автомата, А | Наибольшая мощность (220 В) | Применение |
| 1,5 | 19 | 10 | 4,1 | Освещение |
| 2,5 | 25 | 16 | 5,5 | Розетки |
| 4 | 35 | 25 | 7,7 | Водонагреватели, духовки |
| 6 | 42 | 32 | 9,24 | Электрической плиты |
| 10 | 55 | 40 | 12,1 | Вводы в квартиру |
Принципиально! Непременно следуйте значениям таблицы и указаниям нормативной электротехнической документации!
Задачки устройств для защиты электродвигателей
Бытовую электротехнику от пусковых токов большой величины в сетях обычно защищают при помощи трехфазных автоматических выключателей, срабатывающих через некое время после того, как величина тока превзойдет номинальную. Таким образом, вал мотора успевает раскрутиться до подходящей скорости вращения, после этого сила потока электронов понижается. Но защитные устройства, применяемые в быту, не имеют четкой опции. Потому выбор автоматического выключателя, позволяющего защитить асинхронный движок от перегрузок и сверхтоков недлинного замыкания, более сложен.
Нынешние автоматы для защиты мотора часто инсталлируются в общем корпусе с пускателями (так именуются коммутационные устройства пуска мотора). Они созданы для выполнения последующих задач:
- Защита устройства от сверхтока, появившегося снутри мотора либо в цепи подачи электропитания.
- Предохранение агрегата от обрыва фазного проводника, также дисбаланса фаз.
- Обеспечение временной выдержки, которая нужна для того, чтоб мотор, вынужденно остановившийся в итоге перегрева, успел охладиться.
Управляющая и защитная автоматика для мотора на видео:
- Отключение установки, если нагрузка закончила подаваться на вал.
- Защита агрегата от длительных перегрузок.
- Защита электромотора от перегрева (для выполнения этой функции снутри установки либо на ее корпусе устанавливаются доп температурные сенсоры).
- Индикация рабочих режимов, также оповещение об аварийных состояниях.
Нужно также учесть, что автомат для защиты электродвигателя должен быть совместим с контрольными и управляющими механизмами.
Какой автомат выбрать для кабеля 2.5 мм2?
Для потребителей, суммарная мощность которых не будет превосходить 3,5 кВт советуем использовать медный кабель сечением 2,5кв.мм и защищать эти полосы автоматом на 16А.
Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ долгий допустимый ток 27А. Именно потому, можно пошевелить мозгами, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где находить публикую данную таблицу:
Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высочайшая температура для неизменных режимов работы.
Еще принципиально осознавать, что не все изготовители изготавливают кабель согласно ГОСТ и его сечение быть может ниже заявленного. Так что сечение быть может 2,0 кв.мм заместо 2,5 кв.мм. Качество меди у различных заводов тоже отличается и вы не можете гарантировано точно сказать о том, какое качество кабеля имеете.
Потому чрезвычайно значим припас в защите кабеля для избегания заморочек в процессе использования проводки. Выбор автомата по сечению кабеля производят последующим образом:
- кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;
- кабель 2,5 кв.мм нередко употребляется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превосходить 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;
- кабель 4 кв.мм используют в быту для подключения духовых шифанеров, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему приобретают автомат номиналом 25А;
- кабель 6 кв.мм нужен для подключения суровых массивных потребителей: электронных плит, электронных котлов отопления. Номинал автомата 32А;
- кабель 10 кв.мм обычно наибольшее сечение применяемое в быту, создано для ввода питания в квартиры и личные дома к электрощитам. Автомат на 40А.
Для расчета электронной сети у себя дома отважно и строго руководствуйтесь предоставленной выше таблицей и управлением. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет для вас неудобств и заморочек.
