Зарядное устройство для кроны своими руками

Разглядим устройство для зарядки маломощных аккумуляторных батарей на 9 вольт, типа 15F8K. Схема позволяет заряжать батарею неизменным током около 12 мА, а по окончании — автоматом отключается. В ЗУ есть защита от недлинного замыкания в нагрузке. Устройство представляет собой простой источник тока, включает дополнительно индикатор опорного напряжения на светодиоде и автоматическую схему отключения тока по окончании зарядки, которая выполнена на стабилитроне VD1, компараторе напряжения на ОУ и ключе на транзисторе VT1.

Принципная электронная схема.

Уровень зарядного тока устанавливается резистором R7 по формуле, которую вы сможете поглядеть в оригинале статьи на картинке (клик, для роста размера).

Механизм работы зарядного устройства

Напряжение на неинвертирующем входе микросхемы больше напряжения на инвертирующем. Выходное напряжение операционного усилителя близко к напряжению питания, транзистор VT1 открыт и через свётодиод течет ток около 10 мА. При зарядке батареи напряжение на ней вырастает, а означает вырастает и напряжение на инвертирующем входе. Как оно превзойдет напряжение на неинвертирующем входе, компаратор переключится в другое состояние, закроются все транзисторы, погаснет светодиод и закончится зарядка аккума. Предельное напряжение, при котором прекращается зарядка батареи, устанавливается резистором R2. Во избежание неуравновешенной работы компаратора в зоне нечувствительности можно установить резистор, показанный штриховой линией, сопротивлением 100 кОм.

Эта схема отлично подходит не только лишь для обыкновенной аккумуляторной « Кроны «, да и других типов аккумов. Только необходимо только подобрать сопротивление резистора R7 и по мере надобности поставить более мощнейший транзистор VT3. Готовое ЗУ можно расположить в хоть какой подходящей по размерам пластмассовой коробке. Также отлично подходят корпуса от нерабочих зарядок мобильников. К примеру одна рабочая, переработанная на завышенное напряжение, зарядка — источник напряжения 15В, а в дрогой будут элементы схемы самого ЗУ и контакты для подключения « Кроны «. Сборка и испытание устройства: sterc Аннотация

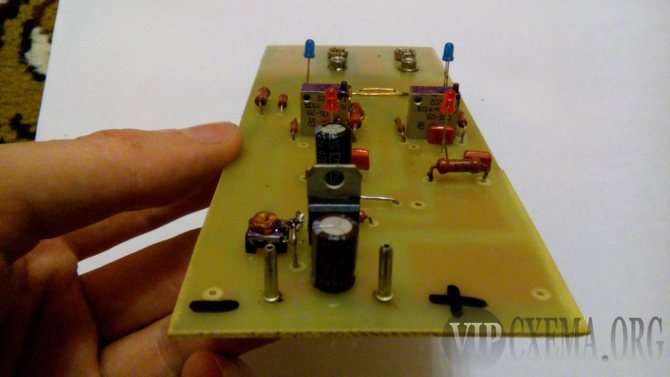

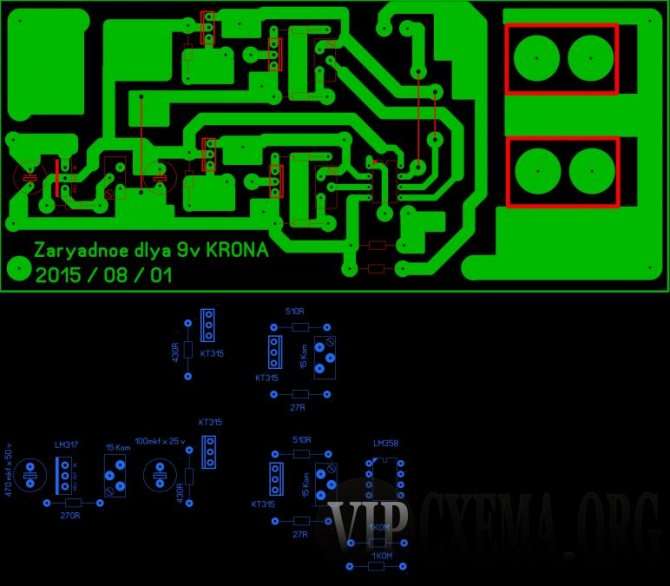

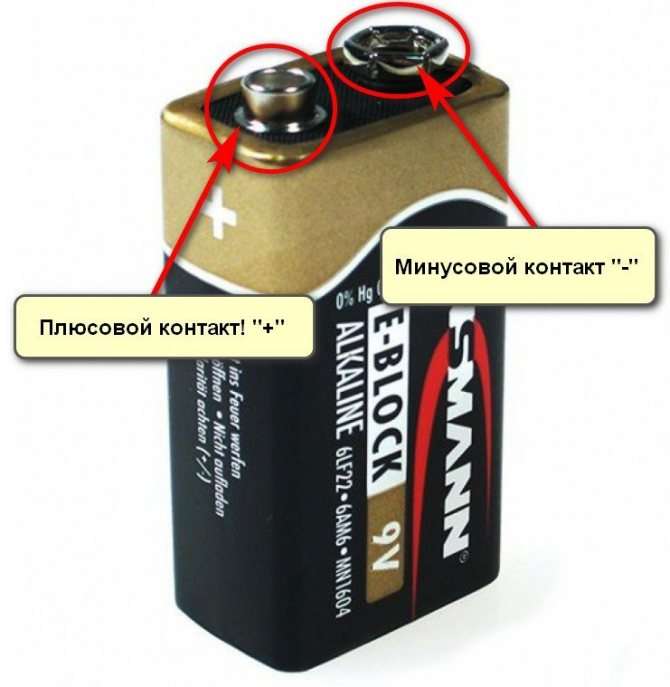

Ознакомьтесь с цоколевкой батареи «Крона». У самой батареи либо аккума этого типа, также у заменяющего его блока питания, большая клемма — отрицательная, малая — положительная. У зарядного устройства, также у хоть какого устройства, питающегося от «Кроны», все напротив: малая клемма — отрицательная, большая — положительная.

Удостоверьтесь, что та батарея, которая имеется у вас в наличии, вправду является аккумуляторной.

Обусловьте зарядный ток аккумуляторной батареи. Для этого его емкость, выраженную в миллиампер-часах, поделите на 10. Получится зарядный ток в миллиамперах. К примеру, для батареи емкостью в 125 мАч зарядный ток равен 12,5 мА.

В качестве источника питания для зарядного устройства используйте хоть какой блок питания, напряжение на выходе которого составляет около 15 В, а очень допустимый потребляемый ток не превосходит зарядного тока аккумуляторной батареи.

Ознакомьтесь с цоколевкой стабилизатора LM317T. Если положить его лицевой стороной с маркировкой к себе, а выводами вниз, то слева будет регулировочный вывод, в центре выход, справа — вход. Микросхему установите на отвод тепла, который изолируйте от всех других токоведущих частей зарядного устройства, так как он электрически соединен с выходом стабилизатора.

Микросхема LM317T является стабилизатором напряжения. Чтоб использовать ее не по предназначению — в качестве стабилизатора тока — меж ее выходом и регулировочным выходом включите нагрузочный резистор. Его сопротивление высчитайте по закону Ома, беря во внимание, что напряжение на выходе стабилизатора составляет 1,25 В. Для этого зарядный ток, выраженный в миллиамперах, подставьте в последующую формулу: R=1,25/I Сопротивление получится в килоомах. К примеру, для зарядного тока в 12,5 мА расчет будет смотреться последующим образом: I=12,5 мА=0,0125А

R=1,25/0,0125=100 Ом

Мощность резистора в ваттах высчитайте, умножив падение напряжения на нем, равное 1,25 В, на зарядный ток, также за ранее переведенный в амперы. Округлите итог ввысь до наиблежайшего значения из стандартного ряда.

Подключите плюс источника питания к плюсу аккума, минус аккума к входу стабилизатора, регулировочный вывод стабилизатора к минусу источника питания. Меж входом и регулировочным выводом стабилизатора включите электролитический конденсатор на 100 мкФ, 25 В плюсом к входу. Зашунтируйте его глиняним хоть какой емкости.

Включите блок питания и оставьте аккумулятор заряжаться на 15 часов.

Видео по теме

Батарейки «Крона» появились еще в Русском Союзе, но до сего времени остаются нужными. Данный элемент питания незаменим для устройств с огромным потреблением энергии, потому что он выдает ток еще большей силы в сопоставлении с другими батарейками.

Принципная схема ЗУ для 6F22

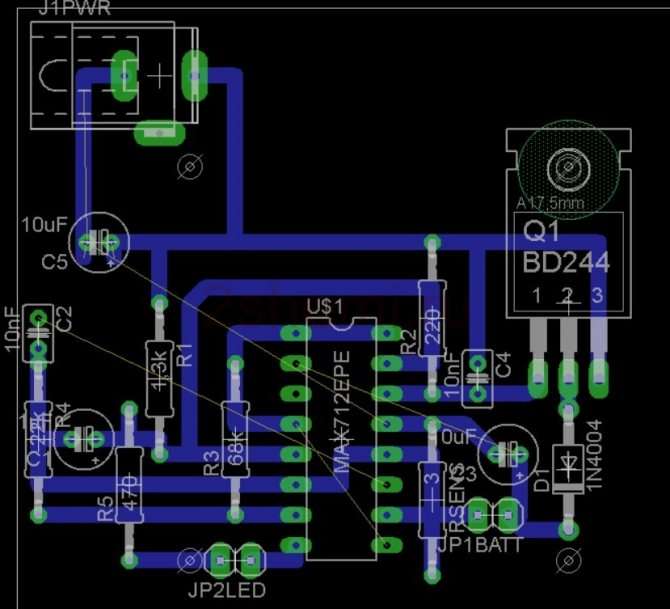

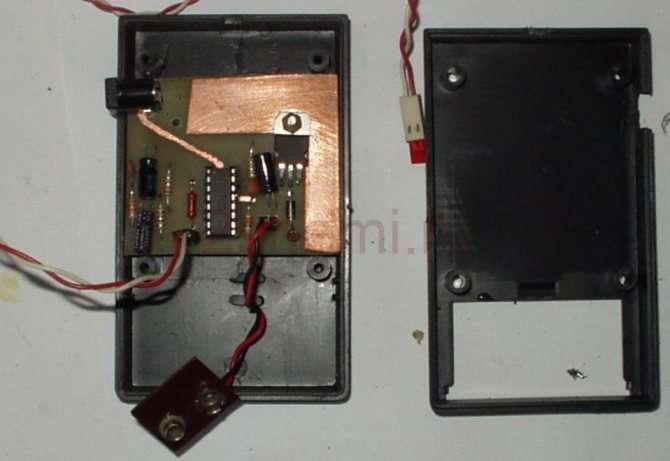

2-ой вариант схемы на той же MAX712

Стабилизация зарядного тока линейная, измерения температуры нет. Догадки при проектировании ЗУ приняли последующее:

1. Питание от нестабильного источника питания с наибольшим напряжением 15 В.
2. Зарядный ток 80 мА, другими словами 0,5C для батарей емкостью 160 мА/ч и 0,3C для батарей емкостью 250 мА/ч.
3. Зарядка аккумов из 7 ячеек — другими словами общим напряжением 9 вольт.

Почему 7 банок? В разовой батарее 6 ячеек по 1,5 В любая. А перезаряжаемая батарея имеет 7 с номинальным напряжением 1,2 В, что дает 8,4 В. После полной зарядки напряжение может составлять 10,5 В.

Из приведенных выше данных вышли значения R1 = 1,3 кОм и Rsense = 3 Ома. Источник питания должен давать напряжение в хоть какой ситуации более 12 В (хотя бы на 1,5 В больше, чем напряжение вполне заряженных частей). Тепловыделение на транзисторе: 0,7 Вт. Из-за принятого зарядного тока ограничили время резвой зарядки до 3 часов. Заместо 2N6109 применен BD244C.

Полезное: Цветомузыка на массивных светодиодах со стробоскопом

Свойства батареек «Крона»

Элементы питания имеют типы АА, ААА, C, D, они имеют цилиндрическую форму и отличаются только размером. В отличие от них батарейка «Крона» имеет типоразмер PP3 и представляет собой параллелепипед. Солевые элементы питания отличаются собственной недолговечностью, их нельзя использовать в сверхтехнологичных устройствах. Максимум, на что они рассчитаны — это часы либо другое несложное устройство. Элементы питания различают также по химической системе. Огромную способность к работе имеют щелочные и литиевые батарейки.

Мини-аккумуляторы «Крона» отличаются достаточно высочайшей производительностью, они имеют напряжение на выходе в районе 9 (в сопоставлении с ней литиевая либо алкалиновая батарейка типа АА «выдает» всего 1,5 вольта). Батарейка «Крона» состоит из 6 соединенных поочередно в одну цепочку полуторавольтовых батареек (на выходе выходит девять вольт.) Элементы питания могут иметь силу тока до 1200 мА/ч, стандартная мощность составляет 625 мА/ч. Емкость батареек «Крона» будет изменяться зависимо от типов хим частей. Никель-кадмиевые элементы имеют емкость 50 мА/ч, никель-металл-гидридные батареи сильнее на порядок (175-300 мА/ч). Самую большую емкость имеют литий-ионные элементы, их мощность составляет 350-700 мА/ч. Стандартный размер батареек «Крона» — 48,5х26,5х17,5 мм. Эти элементы питания употребляются в детских игрушках и пультах управления, их можно повстречать в навигаторах, в шокерах.

Сколько батареек пригодится, чтоб зарядить телефон вполне?

Обычная 9-вольтовая батарея «Крона» имеет заряд емкостью 500 миллиампер часов (мАч). Сравните его с емкостью аккума вашего телефона. Вот несколько примеров:

• iPhone 8: 1,821 мАч

• iPhone 7: 1,960 мАч

• iPhone SE: 1,624 мАч (это телефон, который был нами протестирован)

• Galaxy S8 либо S9: 3000 мАч

• Пиксель 2: 2,700 мАч

Для полной зарядки телефона емкостью аккума 3000 мАч пригодится приблизительно 6 батареек. Таким образом, этот лайфхак не безупречен, если вы желаете зарядить телефон до полной батареи.

В данном случае для вас не только лишь придется после зарядки выбросить много батареек, да и издержать неограниченное количество времени на зарядку. Но все же это хороший лайфхак для тех, кто не знает, как без электричества зарядить собственный телефон хотя бы для того, чтоб написать несколько сообщений либо сделать несколько звонков, сообщив о себе.

По последней мере одной батарейки «Крона» для вас будет достаточно, чтоб включился ваш телефон и вы смогли попросить о помощи, позвонив по одному номеру 112.

Это один из наилучших лайфхаков для автомобилистов, которые возможно окажутся в пустынном месте с севшим телефоном и с севшим стопроцентно авто аккумом, что не дозволит оживить телефон, чтоб позвонить и попросить о помощи. Так что рекомендуем для вас возить всегда в бардачке несколько 9-вольтовых батареек «Кроны».

Как зарядить батарейку «Крона»

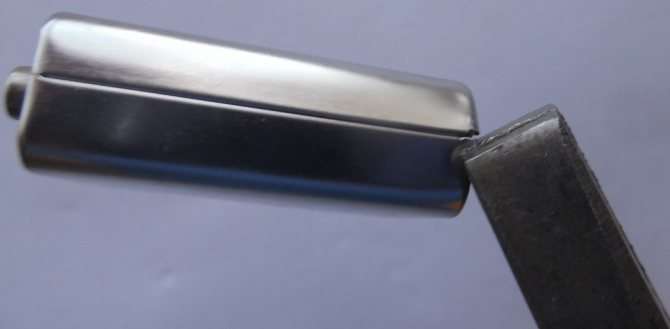

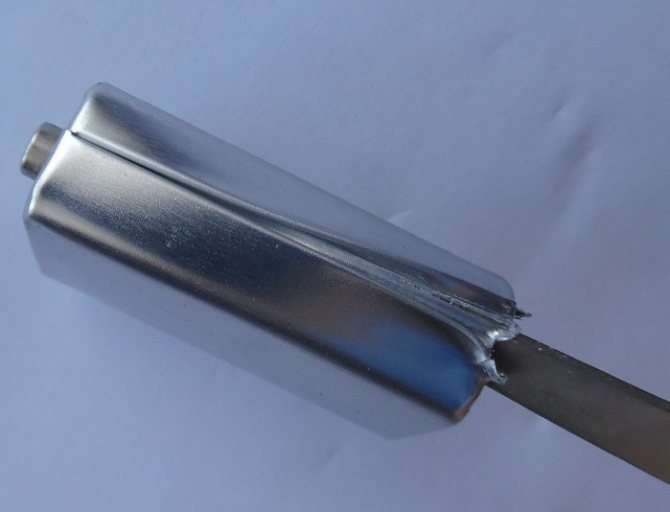

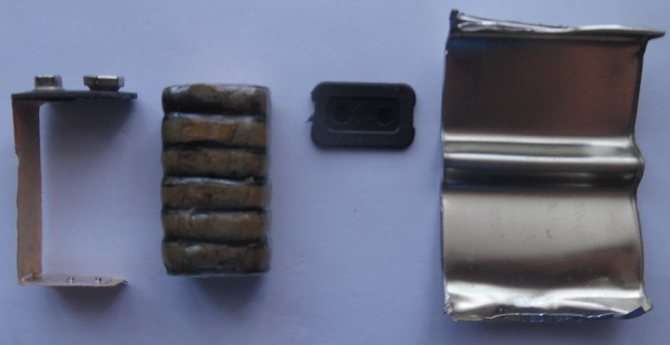

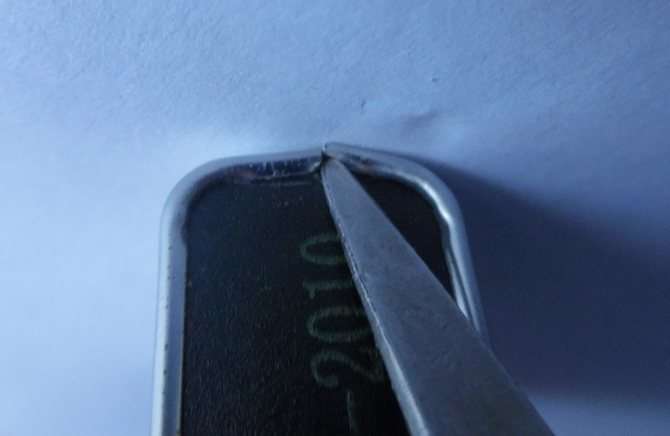

В Русском Союзе выпускались угольно-марганцевые батарейки такового типоразмера, также щелочные, которые имели более высшую стоимость и назывались «Корунд». Батареи выпускали из прямоугольных галетных частей, для их производства употреблялся железный корпус из луженой жести, дно из пластика либо генитакса и контактная площадка. Обыкновенные разовые батареи «Крона» допускали маленькое количество дозарядок, хотя это не рекомендовалось производителем. Но в связи с недостатком этих частей питания в почти всех книжках и журнальчиках публиковались

Схема и описание самодельного автоматического зарядного устройства для зарядки 9 вольтовых аккумуляторных батарей (7Д-01 «крона») и им схожих.

Схема зарядного устройства приведена на рисунке 1.

Нажмите на набросок для просмотра.

Оно состоит из однополупериодного выпрямителя на диодике VD1, стабилизатора напряжения на стабилитроне VD2 и балластных резисторах R1, R2, электрического ключа на транзисторе VT1 и диодике VD3, порогового устройства на тринисторе VS1.

Пока аккумуляторная батарея, присоединенная к разъему ХР2, заряжается и напряжение на ней ниже номинального, тринистор закрыт. Как напряжение на батарее вырастет до номинального, тринистор раскрывается. Загорается сигнальная лампа HL1 и сразу запирается транзистор. Зарядка батареи прекращается.

Порог срабатывания автомата находится в зависимости от сопротивления резистора R4.

Диодик Д226Д можно поменять хоть каким другим из той же серии, Д226Б – другим выпрямительным диодиком с выпрямленным током не ниже 50мА и оборотным напряжением не ниже 300 В, стабилитрон Д813 – стабилитроном Д814Д, транзистор КТ315Б – другим транзистором этой серии с коэффициентом передачи тока более 50, тринистор КУ103В – тринистором КУ103А.

Налаживают самодельное зарядное устройство при присоединенной аккумуляторной батарее и контрольном вольтметре неизменного тока, измеряющем напряжение батареи. Как напряжение достигнет 9,45 В, должна вспыхнуть сигнальная лампа. Если этого не происходит, то подбирают резистор R4. Устройство включают в сеть только после надежного подключения батареи!!!

Пользующиеся популярностью схемы зарядных устройств:

Посреди огромного количества схем сборки зарядных устройств для аккумов типа «Крона» нашлась и относительно обычная и доступная. Кстати, 9-вольтовая батарейка, популярная в Рф и странах СНГ как «Крона», имеет эталон 6F22.

Аккумулятор состоит из 7 никель-металлгидридных батарей эталона 4A, соединенных поочередно. Рекомендованный для заряда ток составляет менее 20-30 мА.

Зарядное устройство делается методом переделки зарядника для мобильников китайского производства.

Есть 2 вида дешевых зарядных устройств родом из Китая. Они импульсные, и в базе обоих лежат автогенераторные схемы, способные выдавать 5 В на выходе.

1-ый вид часто встречающийся. В нем отсутствует контроль напряжения на выходе, но подобрав стабилитрон, стоящий в таких схемах во входной цепи около диодика 1N4148, можно получить необходимое напряжение. Обычно он 2-ух видов — на 4,7 и 5,1 В.

Чтоб зарядить «Крону» нужно напряжение порядка 10-11 В. Этого можно достигнуть, заменив стабилитрон на тот, что имеет соответственное напряжение. Также рекомендуется поменять конденсатор, который размещен на выходе зарядки. Обычно, он на 10 В. Необходимо поставить конденсатор на 16-25 В, имеющий емкость 47-220 мкФ.

2-ая разновидность таких схем имеет контроль напряжения на выходе, реализованное средством установки оптопары и стабилитрона.

Посмотрите на принцип переделки 2-ой схемы.

Нужно убрать все составляющие, имеющиеся после трансформатора, и бросить только узел, контролирующий напряжение на выходе. Этот узел состоит из оптопары, пары резисторов и стабилитрона.

Необходимо произвести замену диодного выпрямителя, так как изготовители утверждают ток зарядки в 500 мА, а наибольший ток диодика менее 200 мА, хотя пиковый ток около 450 мА. Небезопасно ведь! В общем, нужно установить диодик FR107. Таким образом, зарядка будет выдавать нужное напряжение.

Последующее, что необходимо сделать, — это собрать узел стабилизации тока, взяв за базу микросхему LM317. Вообщем, возможно обойтись одним гасящим резистором заместо того, чтоб собирать узел стабилизации.

Но в этом примере предпочтение отдается надежной стабилизации, ведь аккумулятор типа «Крона» не самый дешевенький.

Резистор R1 оказывает влияние на ток стабилизации. Программку расчета можно скачать в Прикрепленных файлах, в конце статьи.

Механизм работы этой схемы заключается в последующем:

При подключении «Кроны» зажигается светодиод.

На резисторе R2 создается падение напряжения. Равномерно ток в цепи уменьшается, и напряжение, позволяющее пылать светодиоду, в один миг становится недостающим. Он просто угасает.

Это происходит в конце процесса зарядки, когда напряжение на аккуме становится равным напряжению зарядника. Процесс заряда останавливается, и ток понижается практически до нуля.

Микросхему LM317 устанавливать на радиатор не требуется, в отличии от , ведь ток заряда очень маленький.

Остается прикрепить к корпусу коннектор для аккума, который можно сделать из неработающей батарейки.

Если использовать преобразователь DC-DC, то получится зарядное устройство для «Кроны» через USB-порт. на подобии этого .

Прикрепленные файлы: .

Паяем штекер к экранированному аудио кабелю Всеприменимая защита для аккумов

Вообщем, схем таких зарядных устройств сильно много. В данной статье представлен обычный и доступный вариант, который поможет сделать с экономией средств и усилий зарядное устройство для Кроны. Предлагаемая схема на базе зарядки для мобильного телефона позволяет сделать устройство своими руками. Создатель видео блогер Aka Kasyan .

Кстати, батарейку на 9 вольт именуют Кроной исключительно в Рф и других странах – выходцах из СССР. В мире она известна под заглавием эталон 6 f 22. Своим заглавием Крона должна обычный батарейке такого же эталона, которая выпускалась в СССР.

Все, что необходимо для сборки устройства, вы сможете отыскать в этом китайском магазине . Направьте внимание на продукты с бесплатной доставкой.

Аккумуляторная крона представляет из себя сборку из поочередно соединенных батарей, достаточно редчайшего эталона 4a. В общем случае их количество 7 штук. Обычно это никель-металл-гидридный тип.

Схемы зарядки для аккумуляторной Кроны

Заряжать аккумуляторную крону рекомендуется током менее 20 – 30 миллиампер. Рекомендуется ни при каких обстоятельствах не увеличивать ток выше 40 миллиампер. Схема зарядного устройства относительно ординарна и выполнена на базе китайской зарядки для мобильного телефона. Доступное китайское зарядное устройство бывает 2-ух главных типов. Оба, обычно, импульсные и реализованные по автогенераторным схемам. На выходе обеспечивается напряжение около 5 вольт.

1-ый тип зарядного устройства

1-ая разновидность самая пользующаяся популярностью. Здесь нет контроля выходного напряжения, но оно быть может изменено методом подбора стабилитрона, которые обычно, в таких схемах стоят во входной цепи. Стабилитрон в большинстве случаев на 4,7 – 5,1 вольт. Для зарядки кроны нам нужно иметь напряжение около 10 вольт. Потому стабилитрон заменяем на другой с необходимым напряжением. Также советуется поменять электролитический конденсатор на выходе зарядного устройства. Заменяем на 16 – 25 вольт. Емкость от 47 до 220 микрофарад.

2-ой тип зарядки

2-ая разновидность – схема для зарядки мобильников представляет из себя автогенераторную схему, но с контролем выходного напряжения средством оптопарыи стабилитрона. В таких схемах в качестве контролирующего элемента быть может задействован либо обыденный стабилитрон, либо регулируемый, наподобие tl431. В этом случае стоит самый обыденный стабилитрон на 4,7 вольта. На видео показан метод переделки на базе 2 схемы.За ранее убираем все, что имеется после трансформатора, не считая узла контроля выходного напряжения. Это оптопара, стабилитрон и два резистора. Заменяем также диодный выпрямитель. Имеющийся диодик заменяем на fr107 (хороший экономный вариант).

Также заменяем выходной электролит с огромным напряжением. Подбираем стабилитрон на 10 вольт. В конечном итоге зарядка стала выдавать на выходе необходимое для наших целей напряжение.

После переделки зарядного устройства собираем узел стабилизации тока на базе микросхемы lm317.

В принципе, для таких жалких токов возможно обойтись и без микросхемы. Взамен поставить один гасящий резистор, но желательно отменная стабилизация. Все-же аккумуляторная крона совершенно не дешевенький тип батареи. Ток стабилизации будет зависеть от сопротивления резистора r1, программку расчета для этой микросхемы можно отыскать в вебе.

Работает эта схема до боли просто. Светодиод будет пылать, когда на выходе будет включена нагрузка. В этом случае Крона, так как имеется падение напряжения на резисторе r2. По мере заряда батареи ток в цепи будет падать и в один миг падение напряжения на каждом резисторе будет недостающим. Светодиод о просто угаснет. Это будет в конце процесса заряда, когда напряжение на Кроне равно напряжение на выходе зарядного устройства. Как следует, предстоящий процесс заряда станет неосуществимым. Другими словами практически автоматический принцип.

За Крону можно не беспокоиться, так как ток в конце процесса заряда является фактически до нуля. Микросхема lm317t устанавливать на радиатор нет смысла из-за маленького тока заряда. Она вообщем не будет греться.

В конце остается прицепить на выход коннектор для Кроны, которые можно сделать из 2-ой нерабочей кроны. И, конечно, помыслить о корпусе для устройства.

Что такое крона?

Крона – это батарейка на 9 вольт прямоугольной формы, имеющая два полюса на одном из собственных торцов. Данный элемент был сотворен еще в Русском Союзе, но известностью пользуется до сего времени. Может обозначаться как PP3.

Крона это батарейка либо аккумулятор?

Вначале данный элемент выпускался как обычная батарея. Но с развитием технологий стали создавать аккумуляторные батарейки по типу Кроны. Потому есть как аккумуляторные кроны, так и обыденные. В момент покупки лучше спросить у торговца какой это источник энергии. Можно еще задать вопрос: «Сколько раз можно перезаряжать?».

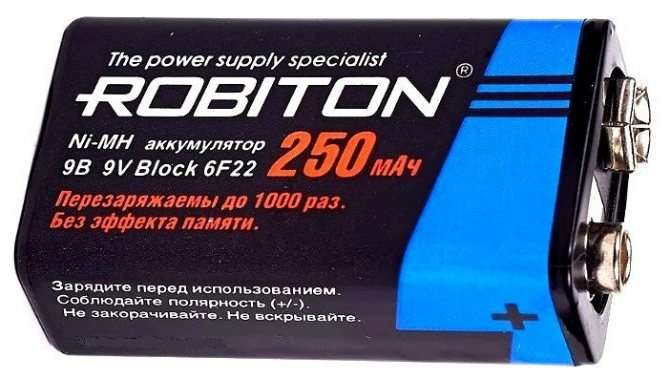

На некоторых схожих элементах питания все уже написано.

На картинке видно, что ее можно заряжать целых 1000 раз. А вот обыденную крону всего 2-а раза. После этого она может выйти из строя. Изготовители не рекомендую подвергать ее зарядке.

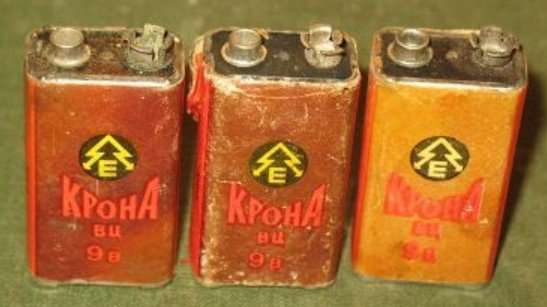

Батарейка крона фото

Ниже приведено 6 картинок 9v источника питания.

Ну вот конкретно так смотрится батарейка крона.

Почему батарейка именуется крона?

Точно ответить на этот вопрос проблематично, но можно представить, что это связано с ее внешним обликом. Кроной обычно именуют вершину деревьев либо монету. И от сюда можно дать ответ как именуется батарейка крона, поточнее от куда берет свое заглавие.

Два верхних полюса полностью можно сопоставить с верхними ветками деревьев. Существует созвучное слово корона. Может быть заглавие этот элемент питания берет и от этого слова. Так как отдаленно припоминает данный предмет.

Когда-то издавна в СССР была компания с заглавием Крона, выпускающая подобные батарейки. Данная компания издавна пропала, а вот ее бренд прижился. И с того времени этот элемент питания стали именовать конкретно так.

9 вольтовая батарейка называется «Кроной» (PP3).
