Металлические подрозетники для скрытого монтажа в деревянном доме

Строительство древесных жилых домов и других объектов не потеряло собственной актуальности и в текущее время. Строй нормы и правила строго регламентируют технологические процессы, уделяя повышенное внимание электромонтажным работам. В этой сфере повсевременно происходят конфигурации, используются новые материалы и оборудование, в том числе подрозетники для древесного дома. И хотя сокрытая проводка в древесных домах устанавливается достаточно изредка, эти монтажные коробки являются нужными, потому что полностью обеспечивают электро- и пожарную безопасность.

Главные правила монтажа подрозетников

До того как произвести установка подрозетника, нужно выбрать место его установки. Но так как розетка – источник завышенной угрозы, к ее размещению в некоторых помещениях предъявляются особые требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

Согласно ПУЭ:

• от электронной розетки до трубы, по которой проходит газ, должно быть расстояние более 50 см;
• розетки в ванной комнате можно устанавливать на отдалении более 60 см от источника брызг (умывальника, душа, ванны);
• установка выключателей рекомендовано создавать с той стороны, где размещается дверная ручка, при всем этом расстояние от устройства до пола должно быть до 100 см;
• нельзя устанавливать розетки в саунах, банях, помещениях, где делается стирка.

Для других помещений особенных правил не существует. Располагать розетки необходимо таким образом, чтоб их внедрение было комфортно всем членам семьи.

Также нужно управляться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых устройств в доме, чтоб их шнуры доставали до розеток без использования удлинителей.

Для вас также быть может увлекательна информация о аспектах монтажа розетки для стиралки либо розетки для электрической плиты.

Рекомендуемые места установки розеток и выключателей в комнате исходя из убеждений практичности и удобства

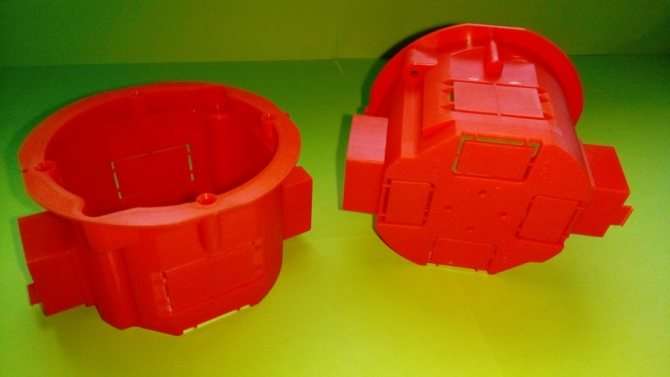

Особенности конструкции

Российские и забугорные изготовители выпускают различные виды монтажных коробок, предусмотренных для установки в древесных домах. В этих компаниях повсевременно проводится модернизация и улучшение электроустановочных изделий.

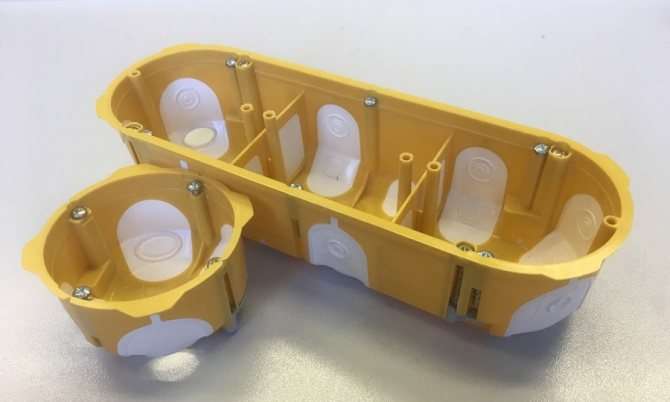

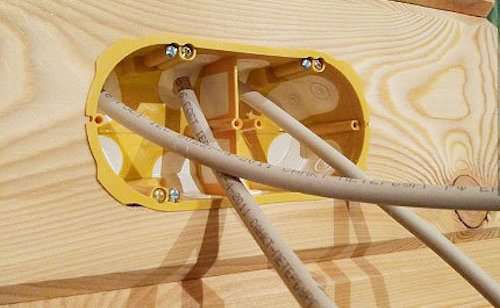

Нынешние подрозетники для древесных домов отличаются специфичным желтоватым цветом и эластичной мембраной, установленной на вводе для кабелей. Мембрана делается из резинового материала, а пластик для корпуса делается по способу двойного литья и является негорючим.

В конструкцию монтажной коробки были внесены доп конфигурации и усовершенствования:

• Ушки, соприкасающиеся с несущей поверхностью, изготовлены более широкими.

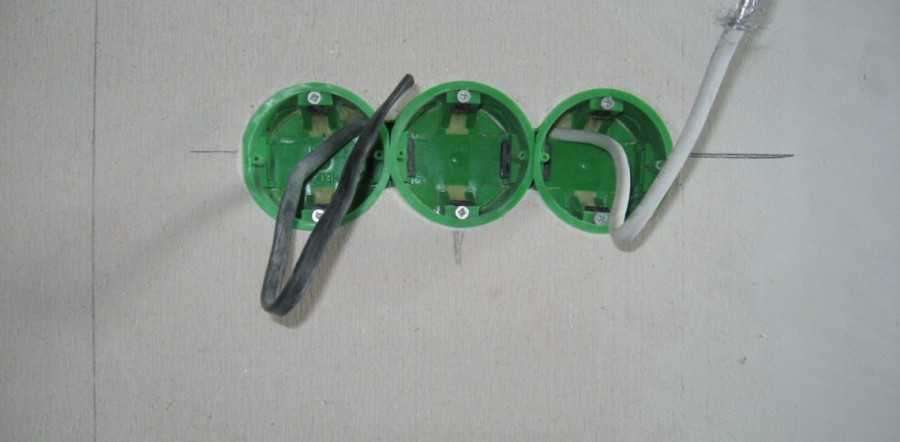

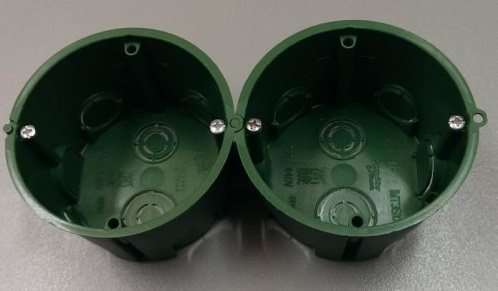

• Одиночные подрозетники могут состыковываться в общий блок, при всем этом плотность обеспечивается мембранными перегородками. Сами мембраны подходят к различным поперечникам кабелей и труб.
• Основание изделия отмечено с конусообразным маркером, при помощи которого на несущей поверхности определяется место для грядущего отверстия.
• Для надежной фиксации коробки предусмотрены особые метизные изделия с резьбой.

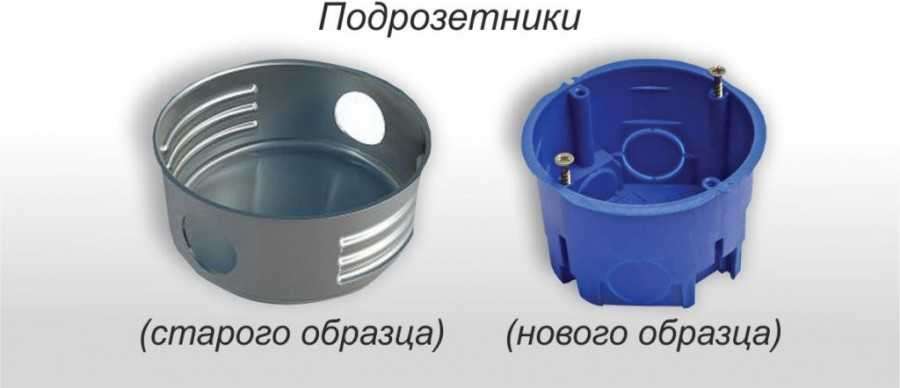

• Лапки делаются из пластика, не железные, как это было ранее. Тем значительно повысилась надежность крепления, уменьшилось количество срывов с места посадки.

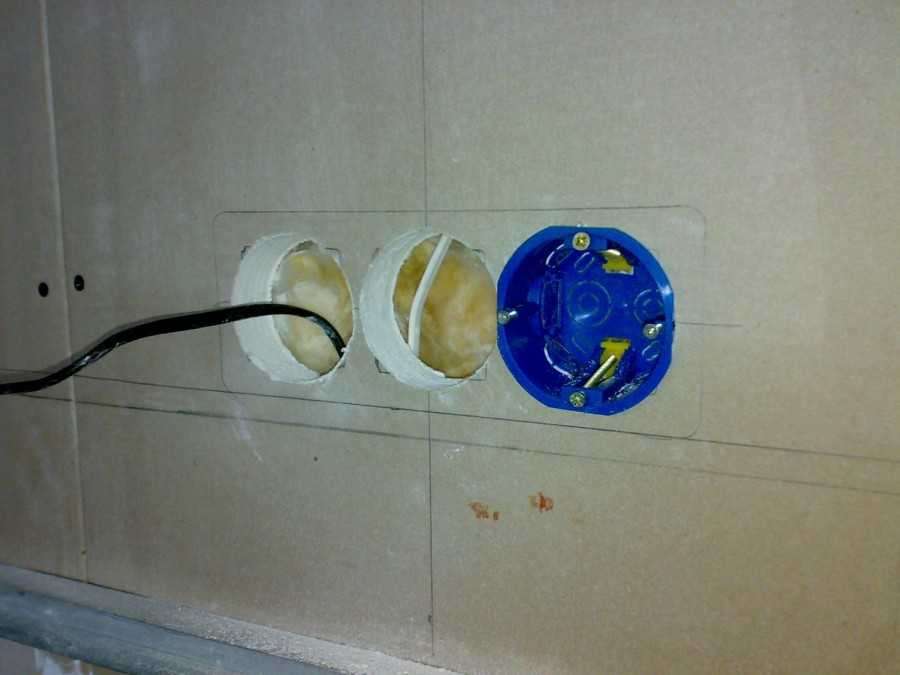

Установка коробки в полые стенки

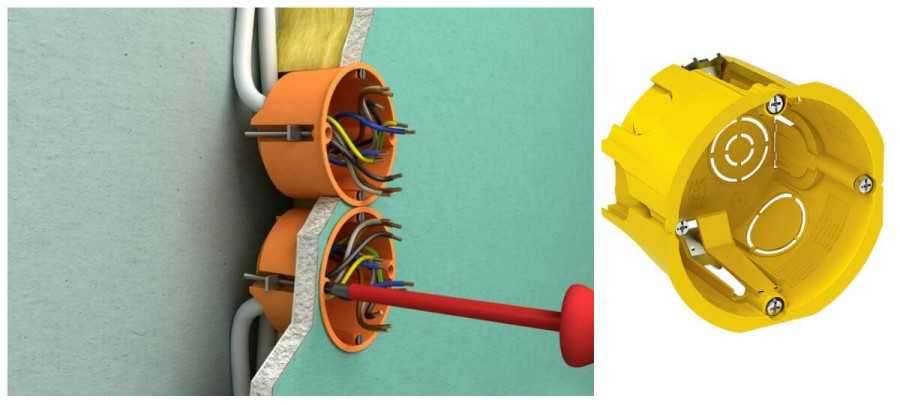

Подрозетники, созданные для стенок из композитных материалов, а именно из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стенке делается без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон изрядно резвее и проще.

Для проделывания отверстий лучше пользоваться коронкой по дереву, так как они получаются ровненькие и осторожные, что упрощает процесс установки подрозетника

В высшей части стакана находятся четыре винтика, расположенные попарно. Два из них незначительно выступают наружу и предназначаются для крепления выключателя либо розетки.

Два других мало утоплены в корпус подрозетника. На нижней части каждого винтика находится железная либо пластмассовая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

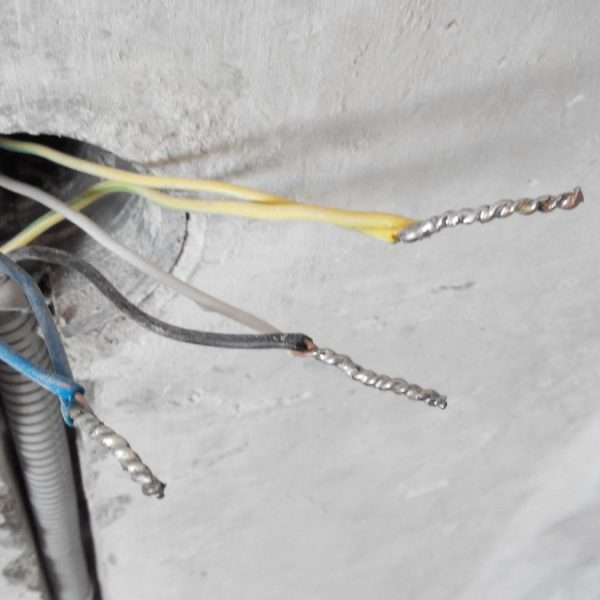

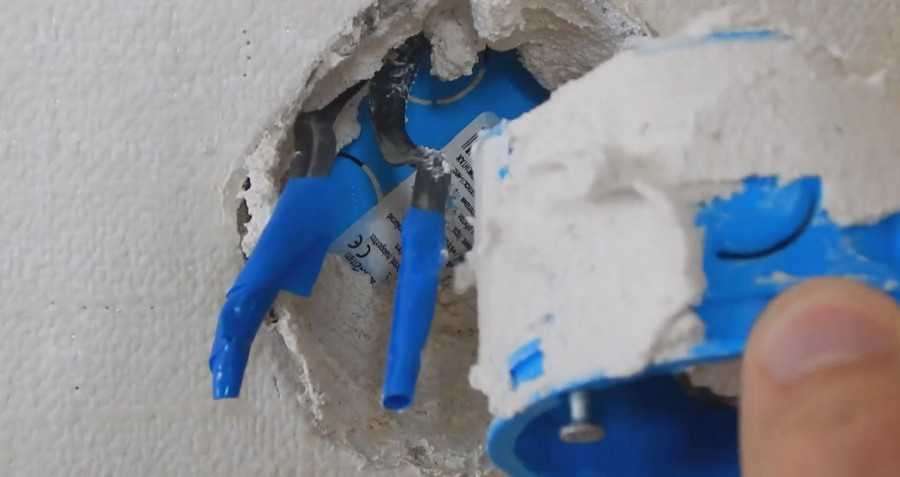

Перед тем как воткнуть стакан в стенку, проведите в заблаговременно проделанное отверстие в задней части коробки электропровод

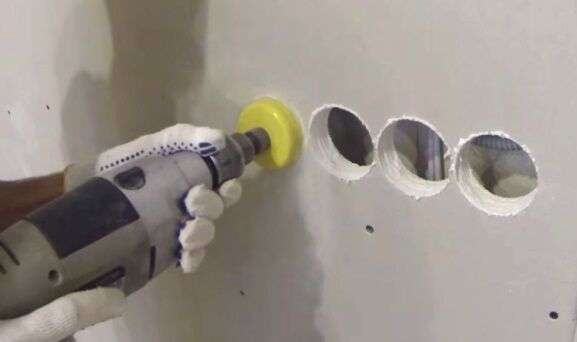

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Сделать отверстие в гипсокартоне изрядно легче, чем в бетонной стенке. Можно просто вырезать круг ножиком либо просверлить по контуру сверлом, а потом прорезать его этим же ножиком.

Но при использовании этих методов, получаются не очень ровненькие края. Не считая того, гипсокартон – материал достаточно хрупкий и может сломаться.

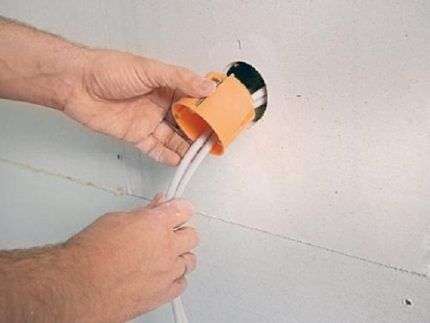

Идеальнее всего делать работу с помощью коронки по дереву. После того как отверстие готово, выведите в него провод и воткните подрозетник таким образом, чтоб винты были размещены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Галерея изображений

Фото из

Подготовка подрозетника для гипсокартона

Особенности крепления монтажных стаканов

Правила затягивания стяжных винтов

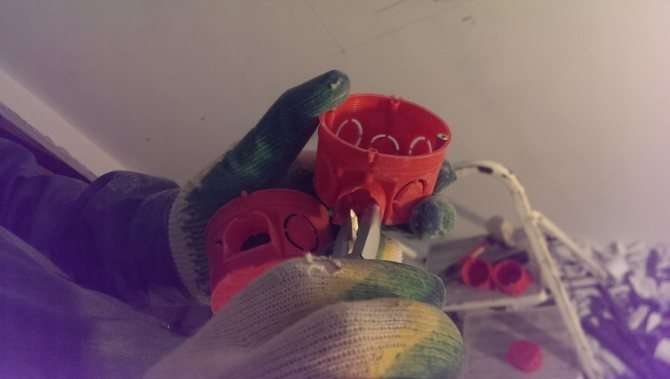

Форомирование отверстий для ввода проводки

Внедрение накладок на бревно

При выполнении электромонтажных работ в древесных домах могут появиться определенные трудности, в большей степени из-за бревенчатых стенок. Они имеют овальную поверхность, а какая-либо ровненькая базисная плоскость вообщем отсутствует.

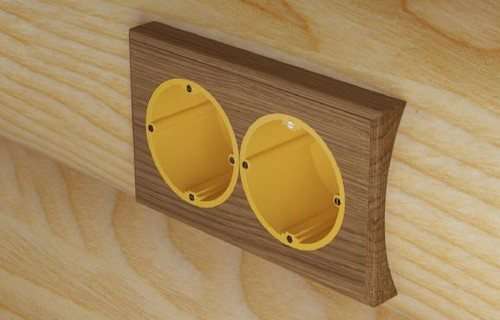

Нынешние изготовители отыскали выход из схожих ситуаций, за счет использования особых накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает бесспорными преимуществами и пользуется широкой известностью у электротехников:

• Все изделия этого типа выпускаются сериями, созданными для бревен с главными поперечниками 180, 200, 220, 240, 260, 280, 300 и 320 мм. Благодаря широкой размерной линейке создается безупречное сопряжение конструкций фактически во всех случаях монтажа.
• Накладки заблаговременно оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки шурупов в предстоящем вполне скрываются под установочным изделием.
• Благодаря прекрасным материалам, имитирующим натуральную древесную породу, накладки нередко употребляются в качестве доп декоративных частей.
• Накладки делаются из ясеня, обеспечивающего крепкость и долговечность изделий в процессе использования.

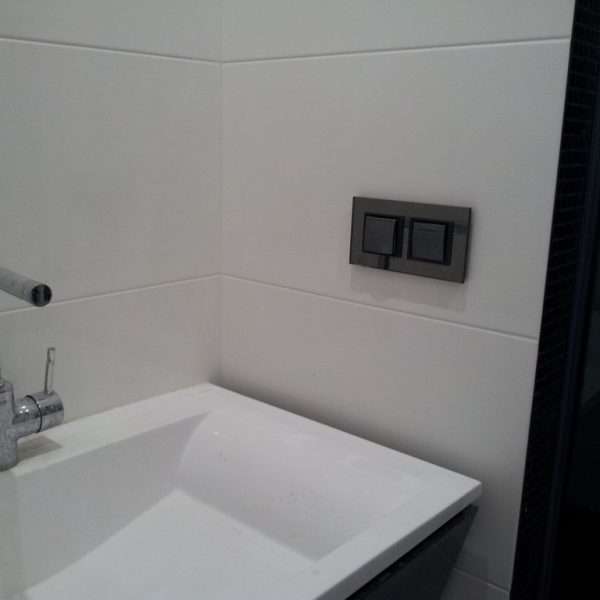

Установка подрозетников в глиняную плитку

По мере надобности установки розетки либо выключателя в стенке, которую подразумевается облицовывать кафельной плиткой, разметку и проделывание отверстий в бетоне создают до начала отделочных работ. В приобретенные углубления заблаговременно закладываются электронные провода.

После укладки плитки опять делается разметка, и в ней высверливаются отверстия нужной глубины. Плитку идеальнее всего сверлить алмазной коронкой, временами охлаждая ее водой.

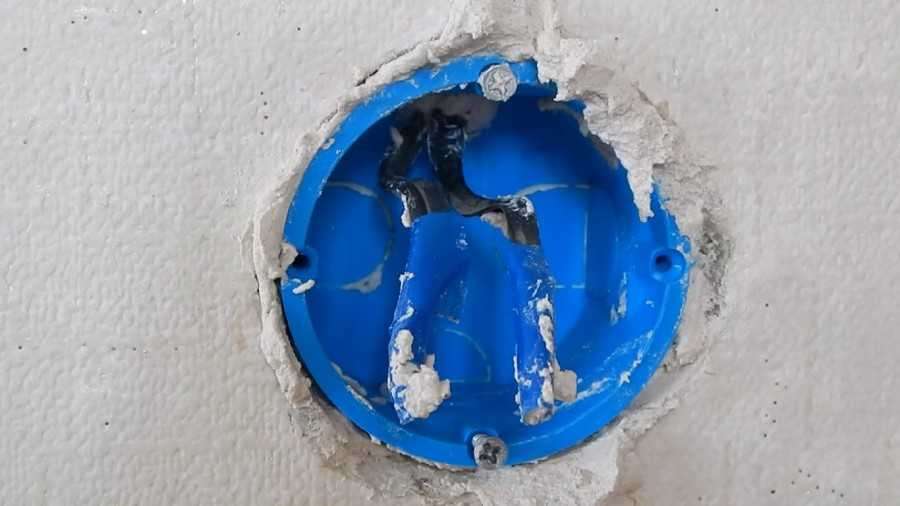

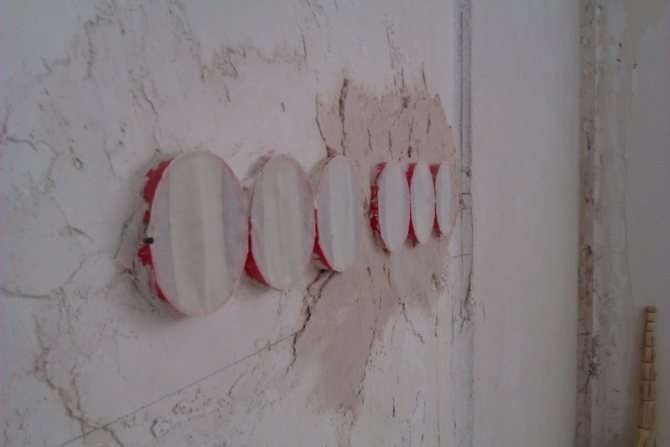

В углубления закладывается гипсовый раствор, его также наносят на заднюю часть подрозетника, а потом коробка вдавливается в отверстие и выравнивается.

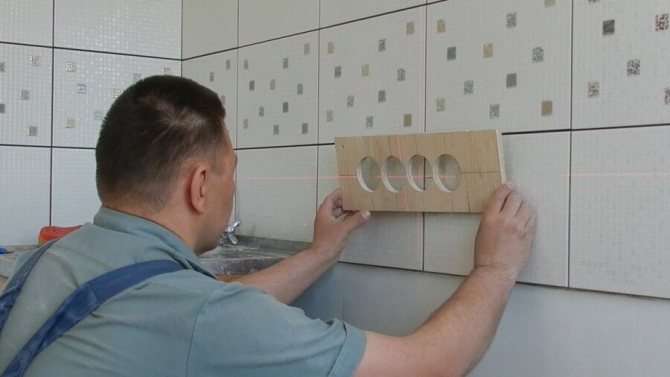

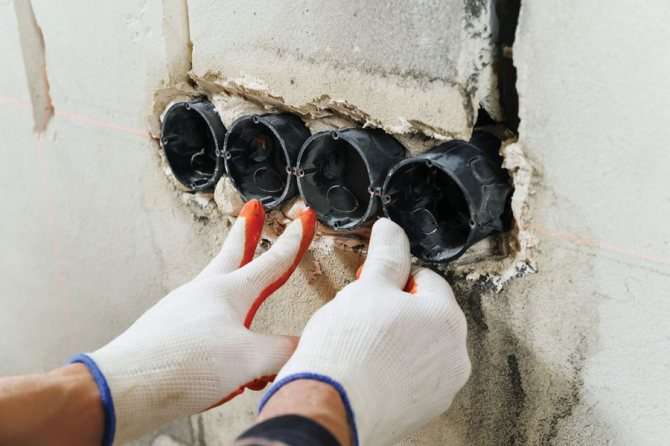

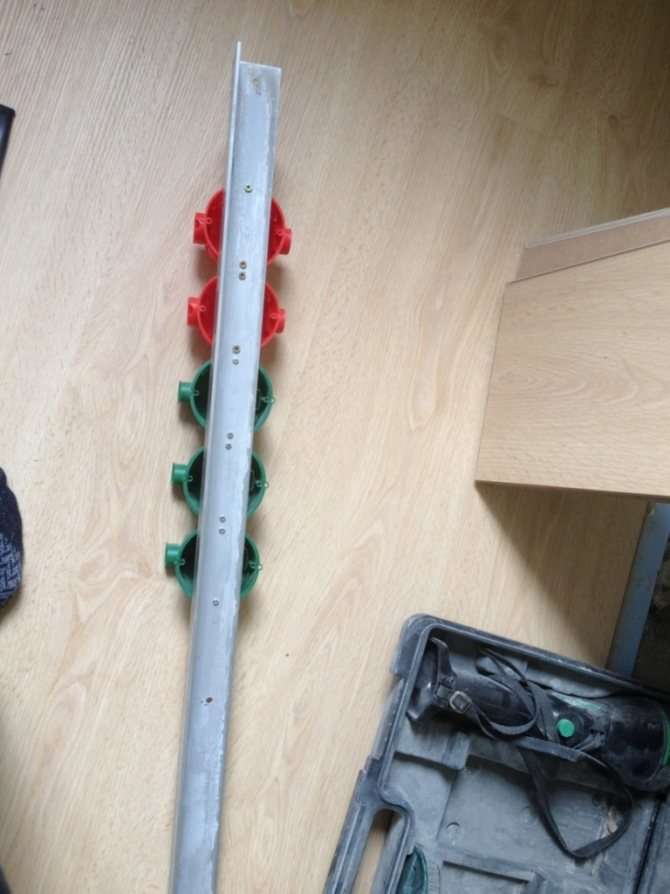

Для установки нескольких розеток заблаговременно делается шаблон, по которому поначалу размечается стенка, а позже после облицовки он прикладывается к плитке, и по нему высверливаются отверстия

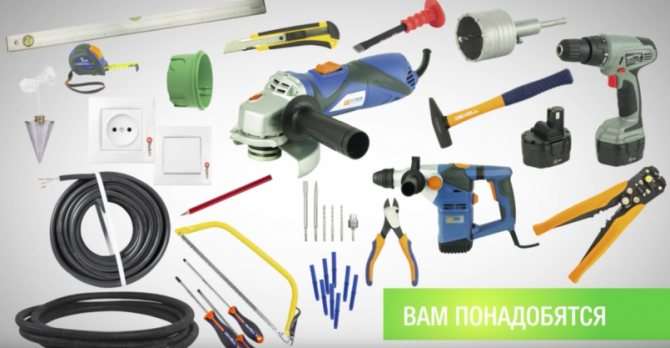

Подготовка к монтажу

До этого, чем начать установка устройств, нужно приготовить инструменты и расходные материалы. Для фиксации коробки в стенке будет нужно строительный раствор, карандаш. Другие ассистенты — электроинструменты для резки углубления с набором коронок.

• Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору изготовителя. 145 фото розеток и варианты их подключения

•

  Конструкция перекрестного выключателя: особенности внедрения и советы как выбрать перекрестный выключатель. 150 фото идей использования

•

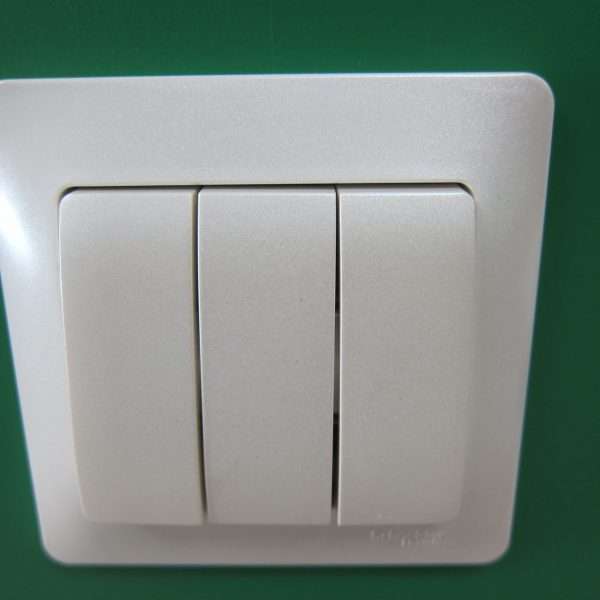

  Как подключить трехклавишный выключатель — схема подключения и советы по выбору выключателя. 125 фото и видео аннотация подсоединения выключателя своими руками

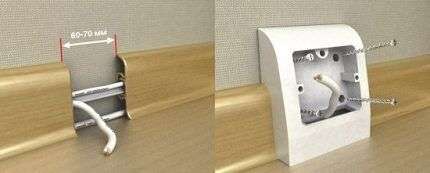

Аспекты установки мультибокса на плинтус

Что делать, если в доме уже изготовлен высококачественный ремонт, но пригодилась еще одна точка для подключения электронных бытовых устройств?

В данном случае совершенно необязательно сдирать новые обои и штробить стенку, можно сделать розетку прямо на плинтус.

Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно располагать не только лишь электронные, да и телефонные розетки, также разъемы веб кабеля

Но следует учитывать, что таковой метод можно использовать лишь на пластмассовых плинтусах разборного вида с кабель каналом. До того как установить подрозетник, нужно проложить провод снутри плинтуса.

Для этого снимите крышку с той его части, в какой будет размещаться розетка. Эта операция производится от угла либо от наиблежайшей затычки, просто подденьте крышку отверткой и аккуратненько снимите.

Обрежьте плинтус так, чтоб образовался просвет, ширина которого соответствует размерам пластмассовой накладки. Воткните в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

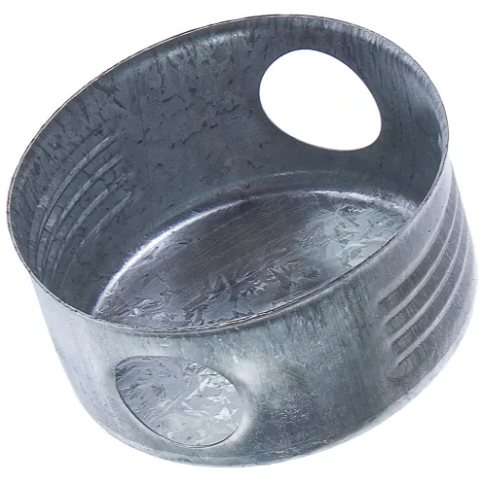

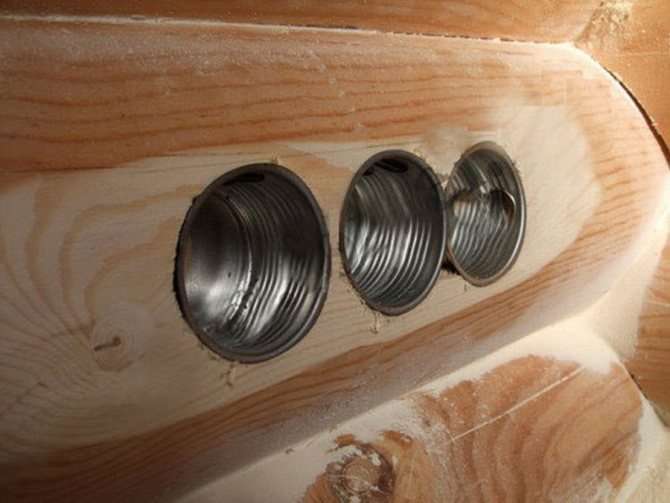

Подрозетники для древесных домов

Подрозетники для древесных домов хотя и железные, но не поддаются сварке Выбирая подрозетники для древесного дома, следует останавливаться на изделиях из металла. Почти всегда для их производства употребляется темное покрытое цинком железо. Беря во внимание особенности эксплуатации коробок, применение меди либо алюминия экономически нецелесообразно.

В согласовании со СНиП в целях пожарной безопасности в строениях из бруса, бревна и фанерных панелей должна быть установлена открытая проводка. Именно потому, подразумевается установка наружных устройств управления затратного типа. Утапливать их в том случае, когда кабель идет по стенкам, просто алогично.

Устанавливается железный подрозетник для дерева в таких случаях:

• Необходимо вывести проложенный открытым методом кабель из примыкающей комнаты для монтажа смежных розеток с общим подводом. При установке на массив древесной породы вес устройств значения не имеет.
• Внутренние и наружные стенки представляют собой щиты, изготовленные из фанеры и базальтовый ваты. Этот материал не пылает и является хорошим диэлектриком. В нем можно прокладывать коммуникации хоть какой мощи, потому что вата защитит и от открытого пламени, и от высочайшей температуры.
• Прокладка кабеля снутри массива древесной породы. Допускается пропуск проводов снутри гофрированных железных трубок. Это очень непростая и трудозатратная работа, но ценители эстетики готовы ради нее нести огромные расходы.

Во всех случаях должны быть установлены подрозетники негорючие, потому что они имеют конкретный контакт с древесной породой, отделкой и финальной облицовкой.

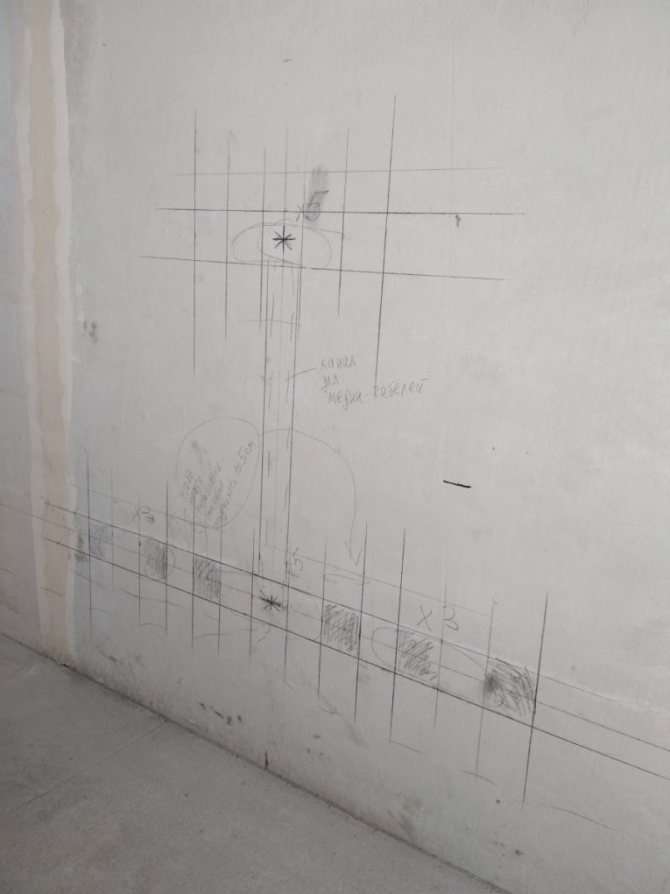

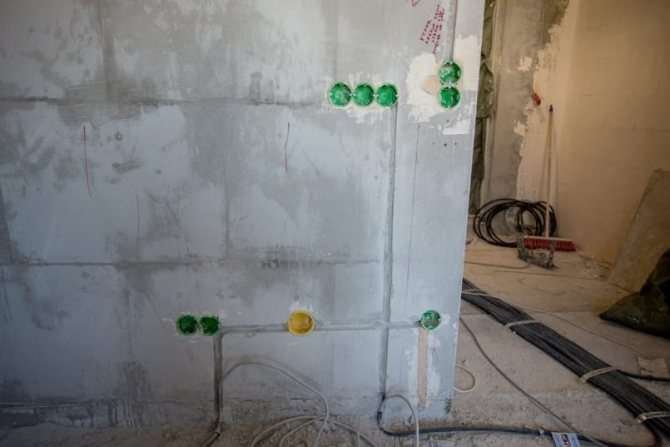

Разметка

Работы по установке подрозетников начинают с кропотливой разметки. В процессе операции руководствуются последующими принципами:

• Разъемы под крупную технику (холодильник, плита, посудомоечная и стиральная машина) располагают на уровне 1 м от пола.
• Розетки всеприменимого предназначения ставят на высоту 30 см от покрытия.
• Для маленькой кухонной техники, располагающейся на столе либо напольном шкафчике подойдет блок на высоте 10 см от столешницы.

В согласовании с вышеизложенным на поверхности обычным карандашом чертят окружность с центральной точкой. Поперечник должен быть больше, чем у подрозетника. По другому втиснуть устройство в паз будет проблематично.

Подрозетники определенных изготовителей

Зависимо от бренда-изготовителя меняются размеры изделий. При прокладке электрики определенного бренда нужен подрозетник их же производства.

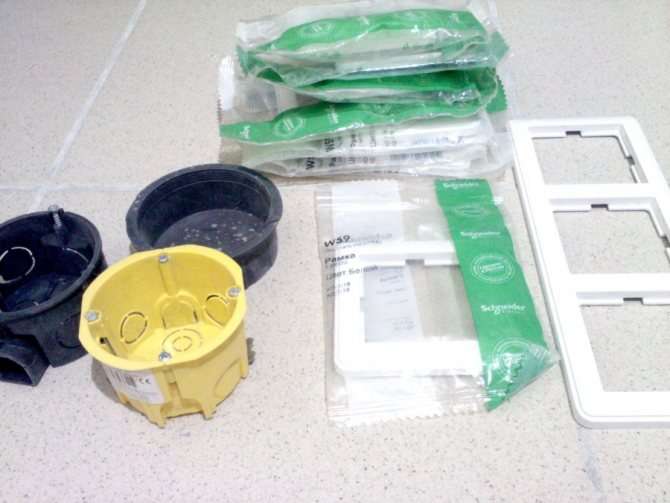

Schneider Electric

Schneider Electric Продукция русского бренда имеет стандартный поперечник 65 мм и глубину 45 мм, но встречаются и модели с 65х60 мм. Полипропиленовые детали подходят для установки в сплошные стенки, в т.ч. в газосиликатный кирпич. Огнестойкие, выдерживают температуры до 650 градусов.

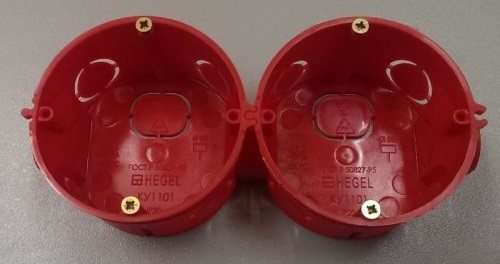

Hegel

Hegel Тамбовская компания выпускает подрозетники для монтажа переключателей и диммеров. Детали габаритные, их глубина составляет 60 мм, а поперечник 68 мм. Есть варианты 68х40 и 68х45 мм. Пропиленовые износоустойчивые короба можно соединять в мультибоксы. В линейке изготовителя находятся модели для гипсокартонных, полых стенок, кирпича и бетона.

LeGrand

Если нужен габаритный подрозетник 70х65 мм либо 80х50 мм, стоит приглядеться к продукции французского бренда. Стандартные изделия бывают 68х40 и 68х60. Подходят для групповой и одиночной установки. Рамка для розеток устанавливается в пол, стенки, столешницы, потолки. Корпус изделий пластмассовый, форма и тип крепежа зависят от серии.

При обустройстве квартирной электросети нужно выбирать подрозетники по типу фиксации, форме и поперечнику. Перед покупкой стоит уделять свое внимание на целостность корпуса, предназначение и возможность объединения в группы.

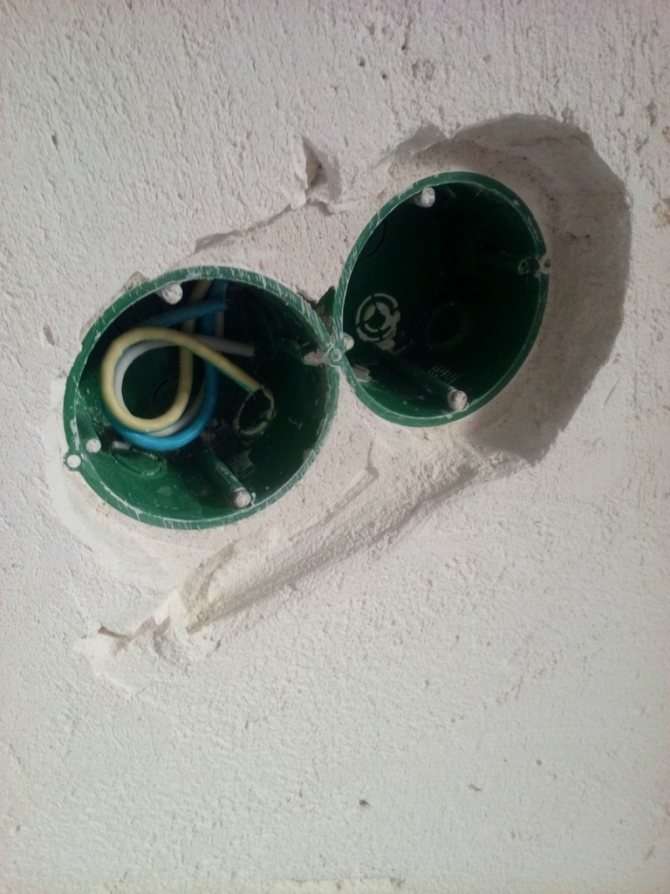

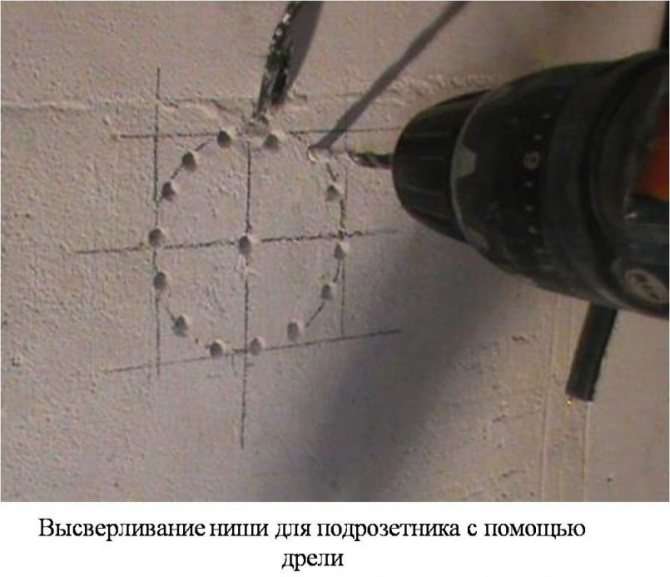

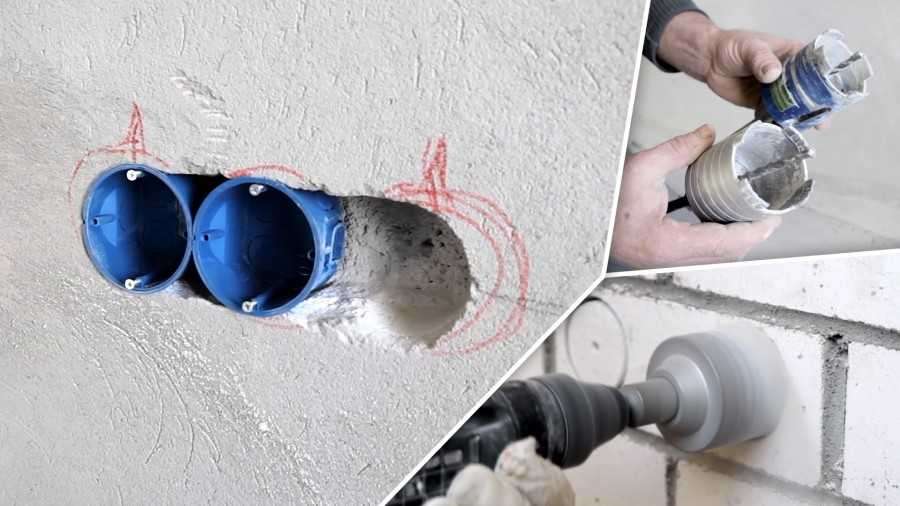

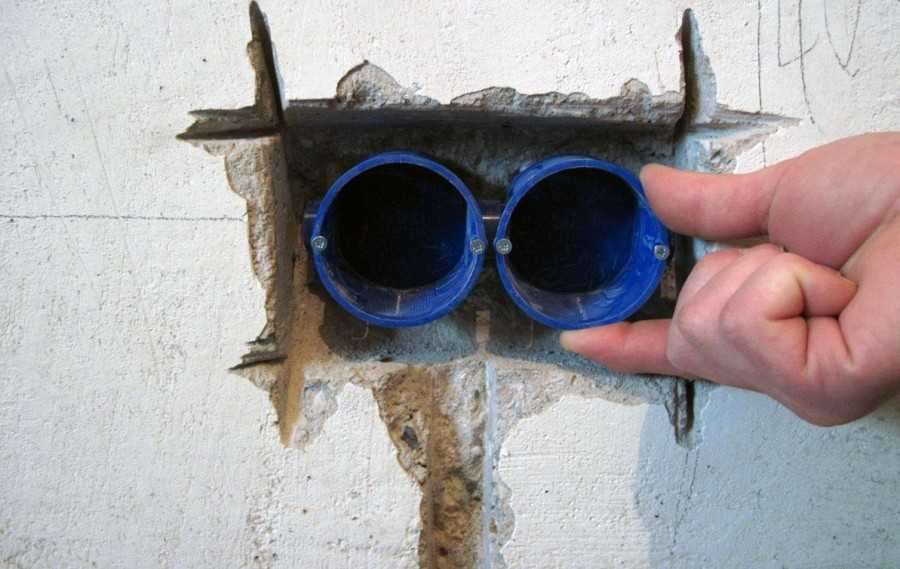

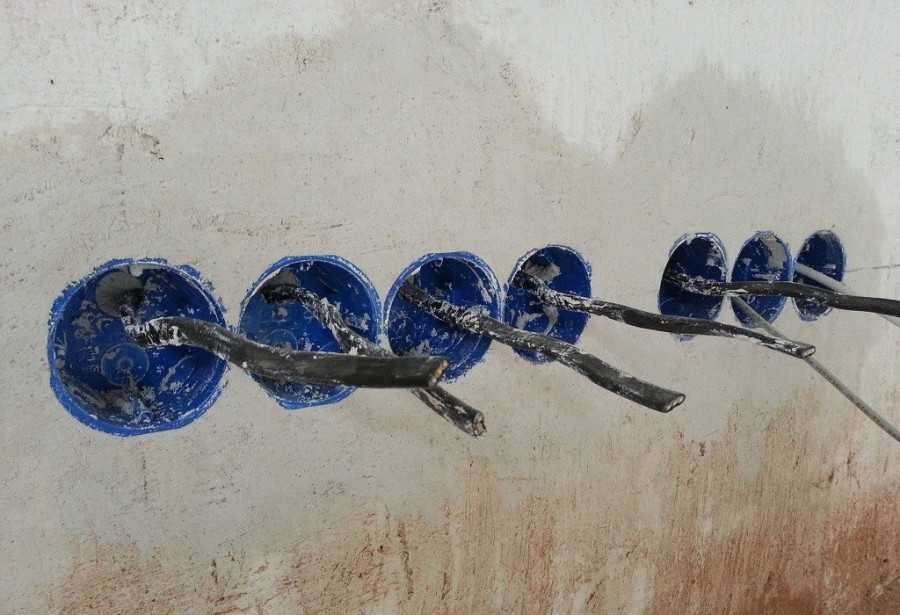

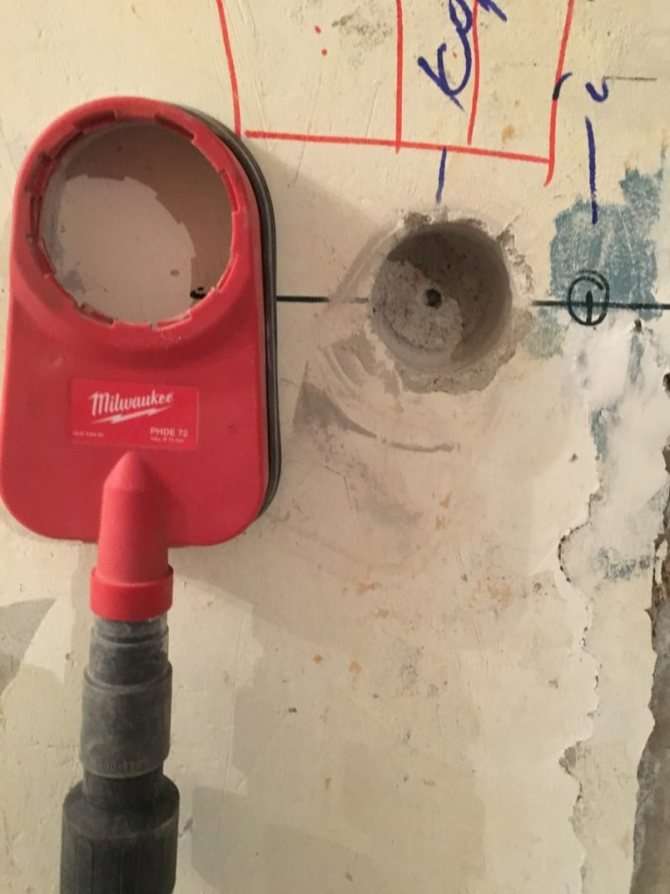

Сверление отверстий в бетоне

Для сверления бетонного основания подойдет болгарка. Но резвее процесс пойдет, если использовать перфоратор, снаряженный коронкой с алмазными вставками.

В центр намеченного круга нужно забурить сверло коронки, направив тело в необходимое направление. Глубину бурения вычисляют, прибавляя к высоте подрозетника 1-1,5 см для укладки сцепляющей консистенции.
