Правила подключения газового водонагревателя в квартире и частном доме

При решении вопроса по поводу того, какой водонагреватель лучше, в большинстве случаев, выбор останавливается на газовом. Данные аппараты отличаются надежностью, также способностью нагревать большой объем воды в реальном времени за счет их проточного типа. Но, при установке проточной газовой колонки в квартире либо личном доме, требуется выполнение некоторых правил.

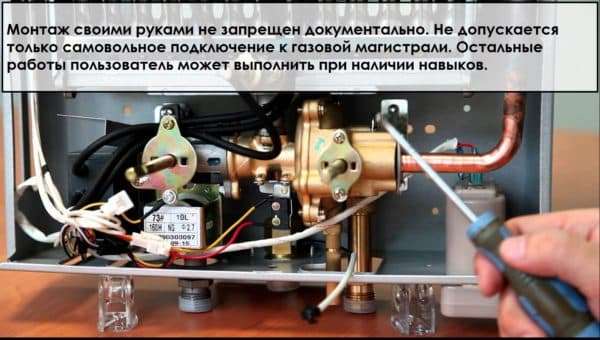

Можно ли без помощи других установить колонку

Строго говоря нет. Исключение составляют ситуации, когда владелец квартиры либо дома, лицензированный спец. Подключение газовой колонки своими руками ведет к нескольким противным последствиям:

• Отказ от гарантийного обслуживания — в техническом паспорте водонагревателя, компанией, выполняющей монтажные работы, делается пометка об их выполнении и вводе в эксплуатацию оборудования. Печать ставят только после официальной установки. Только отныне бойлер ставят на гарантию. Если нарушены правила установки газовой колонки, включая то, что установка должны делать первоклассные спецы, имеющие соответственный допуск, компания изготовитель откажет в гарантийном обслуживании.
• Штраф за самостоятельную установку — сумма которую придется заплатить, может варьироваться от 2-3 до 8 тыс. руб. Издержки на официальное подключение значительно ниже. Цена установки в Столичной обл. составит 1500-1700 руб.
• Необходимость в следующем узаконивании — газовые колонки должен устанавливать представитель Горгаза, либо спецы компании, продающей водонагреватели, при условии, что у них есть соответственная лицензия. Если установка был выполнен самовольно, даже при перенесении колонки на другую стенку либо соседнюю комнату, будет нужно получение разрешения либо узаконивание бойлера. Регистрация колонки в данном случае востребует существенных вещественных издержек.

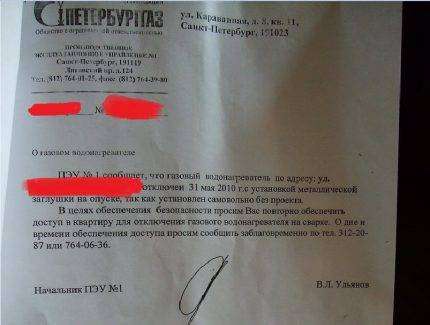

Наказание за самовольно установленную и присоединенную газовую колонку описывается в КоАП РФ:

Статья 7.19. Самовольное подключение и внедрение … газа Самовольное подключение к … газопроводам, а равно самовольное (безучетное) внедрение … газа тянет наложение административного штрафа на людей в размере от одной тыщи пятисот до 2-ух тыщ рублей;

«Правила использования газом в быту» (утв. Приказом ВО “Росстройгазификация” от 26.04.1990 N 86-П). Популяции воспрещается: 3.1. Создавать самовольную газификацию дома (квартиры, садового домика), перестановку, замену и ремонт газовых устройств, баллонов и запорной арматуры. Ответственность за установку без разрешения несет собственник жилища.

Статья 165 УК РФ. Причинение имущественного вреда методом обмана либо злоупотребления доверием. Причинение имущественного вреда собственнику либо иному обладателю имущества методом обмана либо злоупотребления доверием при отсутствии признаков хищения наказывается штрафом в размере до восьмидесяти тыщ рублей либо в размере зарплаты либо другого дохода осужденного за период до 2-ух месяцев, либо неотклонимыми работами на срок от 100 20 до 100 восьмидесяти часов, либо исправительными работами на срок до 1-го года, либо арестом на срок до 4 месяцев, либо лишением свободы на срок до 2-ух лет.

Штраф за неверное подключение, повлекшее за собой порчу имущества, составляет от 15-80 тыс. руб. Предусмотрена не только лишь административная, да и уголовщина. Самостоятельный демонтаж и установка газопотребляющего оборудования не допускается.

Это любопытно: Подключение стиральной машины своими руками

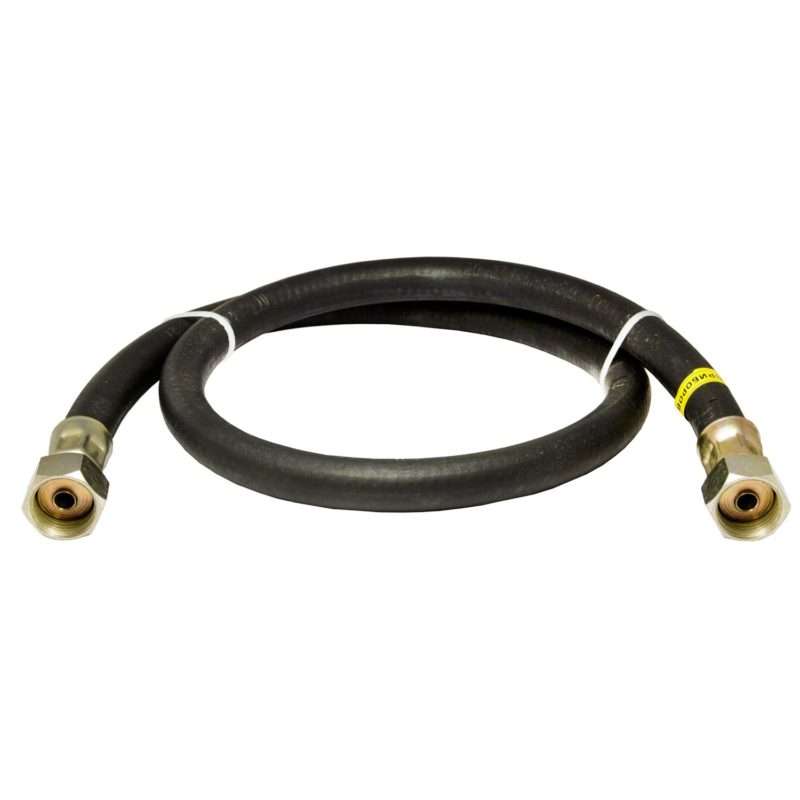

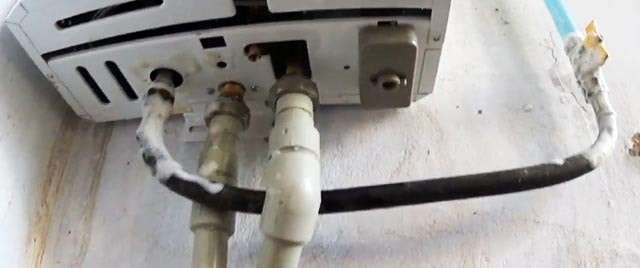

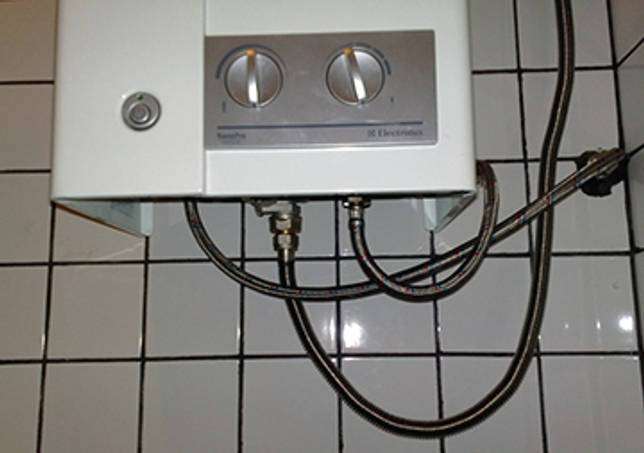

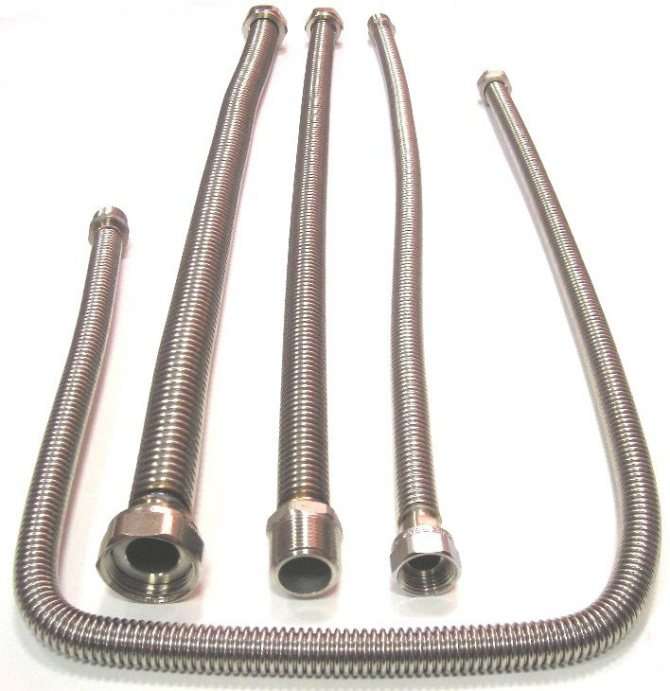

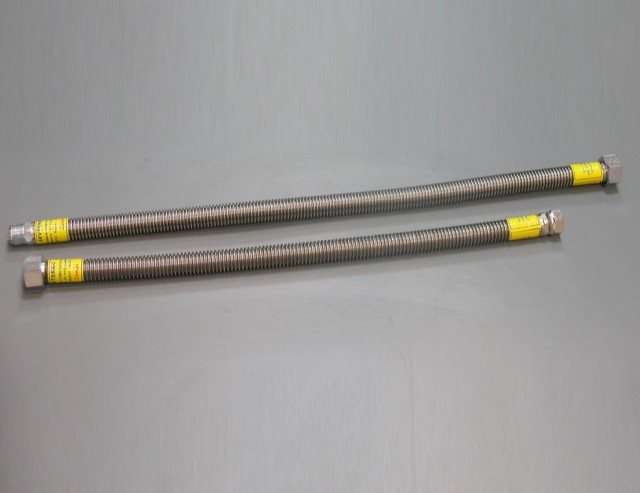

Как выбрать и подключить газовый шланг

Покупайте изделие исключительно в спец магазине. Посоветуйтесь с торговцем, пусть он для вас покажет сертификаты соответствия продукции ГОСТу.

Почему лучше не отчаливать за покупкой на рынок:

• Торговцы предлагают подделки из тоненькой резины.
• Обыкновенному покупателю трудно отличить подделку от оригинала.

Естественно, гарантию либо чек вы навряд ли получите, что и гласить о сертификации. Это принципиально знать, ведь утечка газа может привести к трагедии.

Какие еще советы необходимо соблюдать:

• На шланге должна быть желтоватая маркировка.
• Очень допустимая длина — +20 % к расстоянию от трубы до колонки. Не стоит брать рукав с припасом.
• Поперечник — ? и ? дюйма.
• С обоих концов шланг комплектуется резьбовыми гайками (по-простому «мама-мама» либо американка). Есть и другая разновидность: с одной стороны гайка с внутренней резьбой, а с другой — втулка с внешней («мама-папа»).

Как подсоединить и нарастить шланг? Разрешенная установка делается в согласовании с правилами СНиП 42-01-2002.

Принципиально! Врезка и подключение к газопроводу проводится только газовой службой.

Вы сможете приготовить комплектующие для работ, но мы не советуем заниматься самодеятельностью. Основная причина — малозначительная ошибка может привести к аварийной ситуации. В какой-то момент для вас придется показать технику спецу. Тогда для вас может угрожать штраф и отказ в обслуживании. А то и совсем отрежут от магистрали.

Но знать, как правильно производится подключение, необходимо — чтоб проконтролировать работу мастера. В этом поможет видео:

(Пока оценок нет)

Установка газовой колонки для многих обывателей представляется делом очень суровым, для которого обязательно нужно вызвать мастера по монтажу.

На самом деле же данная процедура особенной трудности не представляет, и практически все входящие в ее состав операции, не считая подключения газоснабжения, экономичный владелец может выполнить без помощи других.

Что говорят нормы и правила?

Акцентируем внимание – любые работы в отношении организации газоснабжения, в том числе подвод газового трубопровода, установка тройников, установка запорной арматуры должны выполняться только силами специально обученных профессионалов. Если вы решите и схожую работу выполнить без помощи других, то, как минимум «заработаете» приличный штраф и испорченные нервишки. Но это не означает, что невозможна и сама установка газовой колонки своими руками.

Если нет убежденности в личных силах, лучше пригласить профессионалов

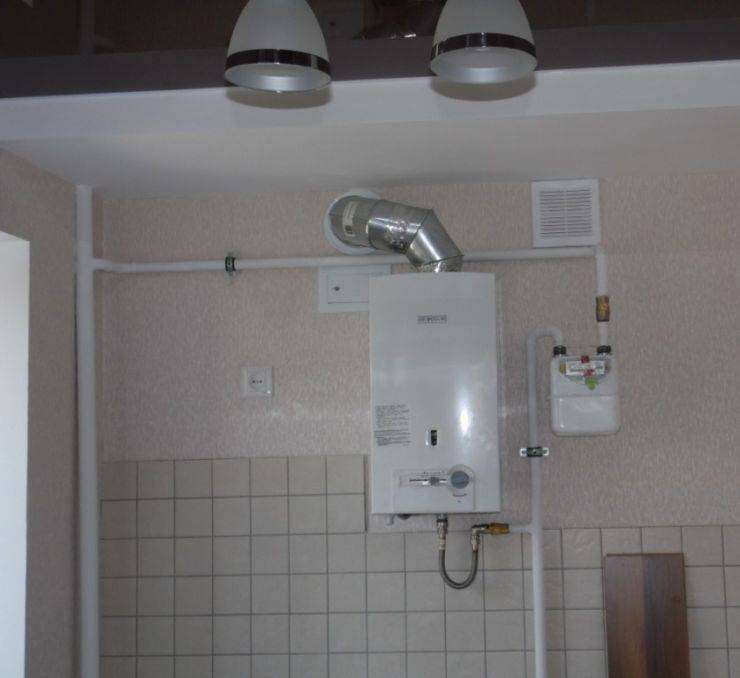

В техническом плане нормы установки газовой колонки говорят, что могут производиться два вида работ:

• Установка «с нуля».
• Замена старенького водонагревательного оборудования новым.

Если колонка устанавливается в первый раз, то поначалу нужно создать соответственный проект, в каком будет регламентирована работа по подводу газовой трубы к тому месту, где будет закреплена колонка. Это тоже является функцией газового хозяйства либо спец конторы, имеющей лицензию на такую деятельность. А когда таковой проект будет выдан «на руки», и не считая того, вы получите разрешение на установку газовой колонки, то следующие мероприятия уже можно делать без помощи других. Этот как раз тот рабочий шаг, на котором можно сберечь кругленькую сумму.

В том случае, когда будет выполняться просто замена старенького газового водонагревателя новым, никакие доп проекты не необходимы. Основное все мероприятия делать так, как указывает имеющийся проект установки газовой колонки

Принципиально! Официальным актом, регламентирующим установку газовой водонагревательной колонки, является СНиП 42-01-2002 «Газораспределительные системы». А с учетом того, что сейчас в подавляющем большинстве случаев употребляются неметаллические трубы и арматура при устройстве газоснабжения в личных жильях, то неотклонимыми к выполнению являются пункты СП 42-101-2003, где описан порядок работы с металлическими и пенопропиленовыми газовыми трубопроводами.

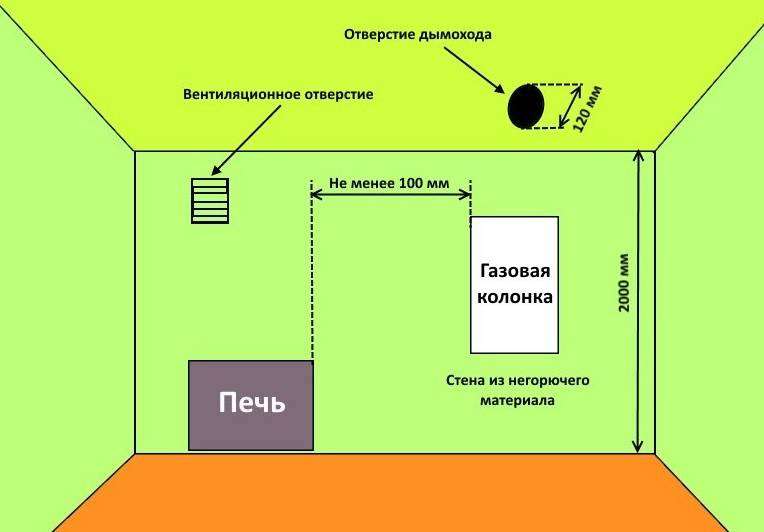

Если гласить о том, как правильно установить газовую колонку ординарными словами, то со собственной стороны, на основании приведенных выше нормативных документов желаем отметить последующее:

• помещение должно быть площадью не меньше 7,5 кв.м;
• должна быть обеспечена достаточная вентиляция;
• расстояние пол-потолок (высота потолков) не быть может меньше 2 м;
• в помещении непременно должен быть дымопровод – поперечник 120 мм (в этом случае не имеются в виду душники, которые есть в хоть какой квартире);
• в водопроводной системе давление не должно быть меньше 0,1 атм;
• установка колонки должен производиться на стенку, сделанную из негорючих материалов;
• колонку категорически воспрещается располагать над газовой плитой – малое расстояние 10 см.

Требования к установке газовых колонок не воспрещают их установку в санузле. На сей день это водонагревательное оборудование устанавливается исключительно в кухне городской квартиры. Но, если по старенькому проекту колонка расположена в ванной, то переносить ее за счет потребителя закон не просит.

Список документов по нормативам

Перечень ниже приведен примерный и очень полный, но он находится в зависимости от региона. Не считая того, если подключение происходит не в первый раз, некие документы могут уже быть в соответственных службах либо быть на руках у обладателя многоквартирного дома/в ЖЭКе. Как сделать воздуховод для кухонной вытяжки можно прочесть в данной статье.

Итак, для вас пригодятся:

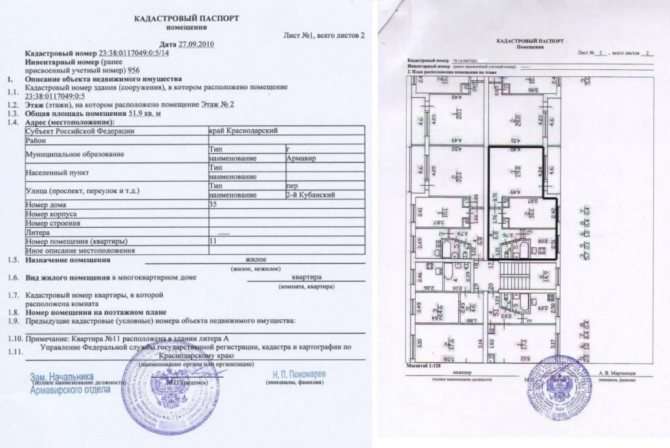

1. Копия свидетельства на право принадлежности дома либо квартиры либо аналогичный документ, подтверждающий, что вы являетесь обладателем.
2. Копии штатского паспорта (стр. 2,3 и 5).
3. Копии свидетельства плательщика налогов (ИНН).
4. Разрешение на обработку индивидуальных данных.
5. Паспорт покупателя газа.
6. Письмо свое о заключении контракта работ.
7. Контракт технического обслуживания пожароопасного оборудования.
8. ТУ на подсоединение к газу, выданные распределителем либо поставщиком.
9. Документы о выполнении ТУ (Акт приемки объекта газораспределительной системы (копия) и другие).
10. Список оборудования, использующего газ, его свойства, копии техпаспортов.
11. Копия акта о разделе принадлежности меж обладателем дома и распределителем.
12. Копии паспортов на газовый счетчик, доп сенсоры при их наличии и свидетельства о пройденной поверке.
13. Копия странички газификационного проекта со штампом метрологического отдела Газпрома.

Как встроить газовую колонку в квартире:

Какие инструменты и материалы пригодятся?

Вот, что требуется при монтаже:

• Ключ рожковый 27/30.
• Ключ разводной – 2 шт.
• Ключ рожковый 32/36.
• Герметик типа «Унипак».
• Пакля либо ФУМ.

Вышеперечисленные предметы, в принципе, всегда есть под рукою. А вот, специально для монтажа колонки придется приобрести:

• Покрытую цинком трубу шириной от 1 мм. Она может идти в комплекте с колонкой. Если же нет, то в руководстве по ее эксплуатации, разработанном изготовителем, указан ее поперечник.
• Кольцо-розетку – будет нужно при обустройстве входа в дымопровод.
• Газовый шланг – типовой. Размеры будут указаны в проектной документации.
• Дюбеля, средством которых будет выполнено крепление колонки на стенке.

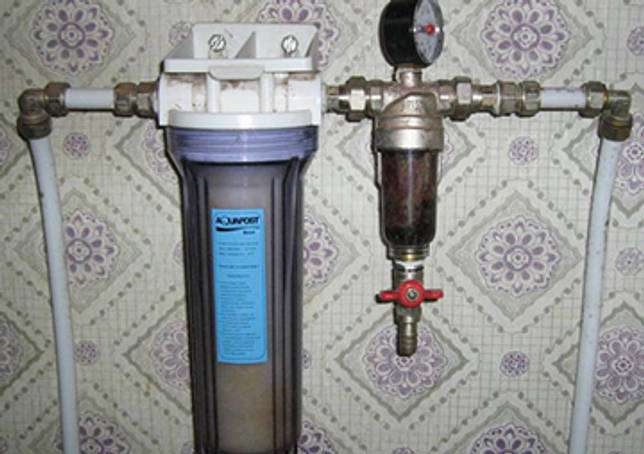

• Фильтр грубой чистки воды – от ее свойства впрямую зависит срок службы новейшей газовой колонки.

Предварительные работы

За ранее обусловьте место, где будет размещен нагревательный устройство и получите акт соответствия и другую техно документацию в газовой службе.

Учтите, что площадь помещения не должна быть меньше 7 м?, а потолок – не ниже 2 м. Прочистите воздухопроводящие шахты от мусора. В личном доме обеспечьте дымопровод поперечником более 120 мм. Система водоотвода должна подавать воду со скоростью в районе 0,1 атм. Стенка, к которой крепится колонка, должна быть выполнена из материалов, не подверженных горению.

Помните, что колонку категорически нельзя кооперировать колонку и плиту. Расстояние меж ними должно быть более 10 (лучше, 20) см.

По ГОСТу, водонагревательные приборы с внедрением газа должны быть установлены лишь на кухне. Их размещение в ванных комнатах запрещено.

Из инструментов для выполнения монтажных работ пригодятся два разводных ключа, два рожковых, герметик и пакля. Также дополнительно приобретите последующие материалы:

1. Труба покрытыя цинком нужного поперечника, обозначенного в руководстве по эксплуатации. В большинстве случаев идет в комплекте с газовым оборудованием.
2. Круглое кольцо для присоединения конструкции к дымопроводу.
3. Типовой газовый шланг.
4. Крепления для стенки.
5. Очистительный аква фильтр.

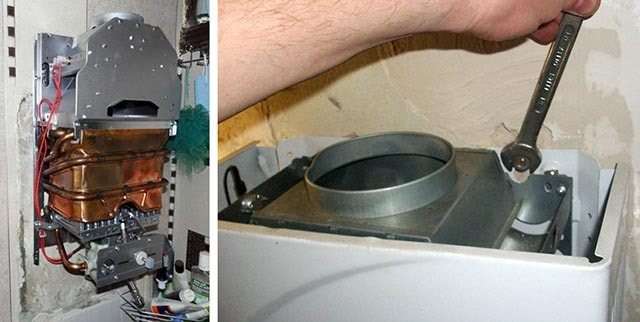

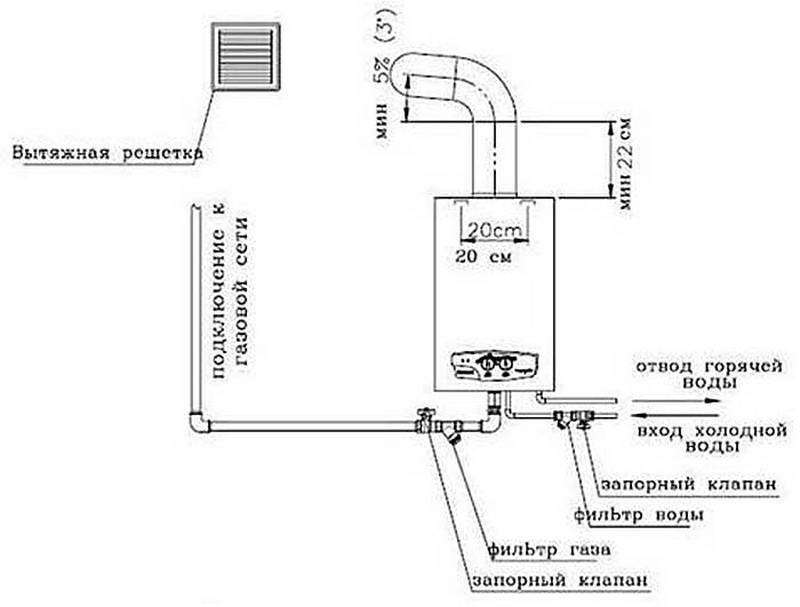

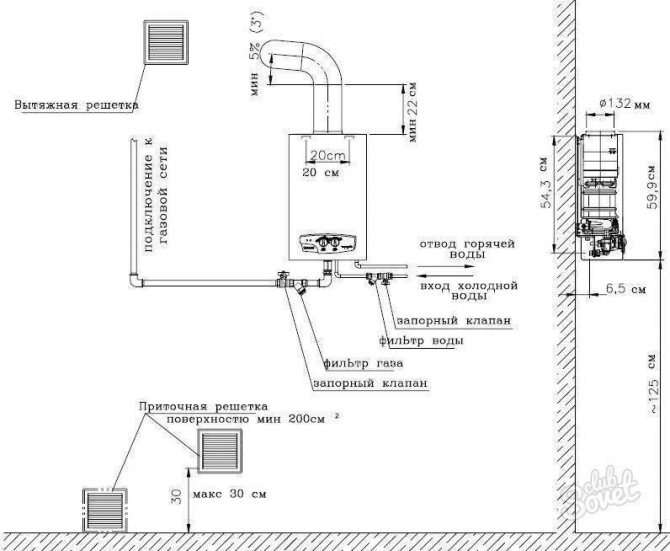

Чтоб подключить газовую колонку, разметьте на стенке точки для креплений. Проштробите стенку и накрепко укрепите крючки. Используя гибкий шланг и трубы, произведите подсоединение частей конструкции к главному устройству согласно приложенной схеме. Уделите внимание корректности и очередности монтажа, также проверьте крепкость прокладок, идущих к водопроводному вентилю.

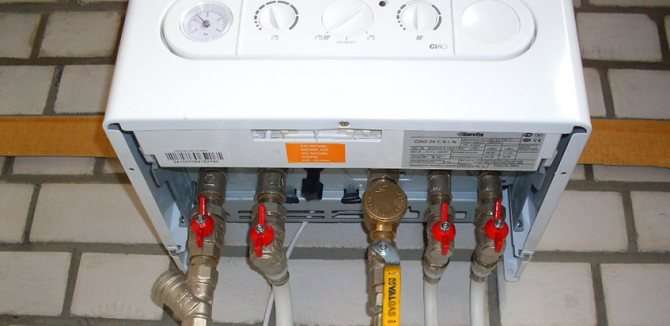

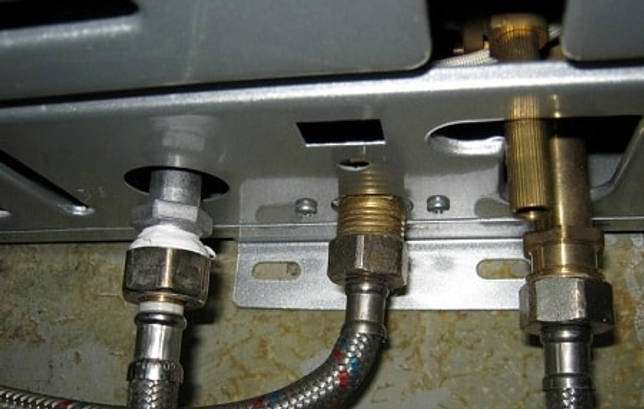

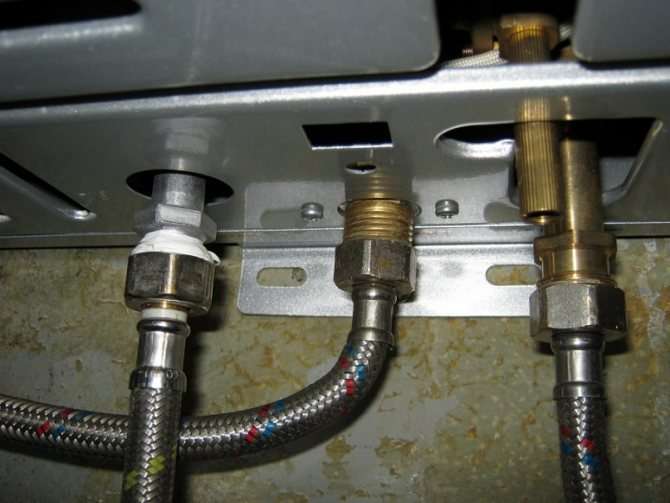

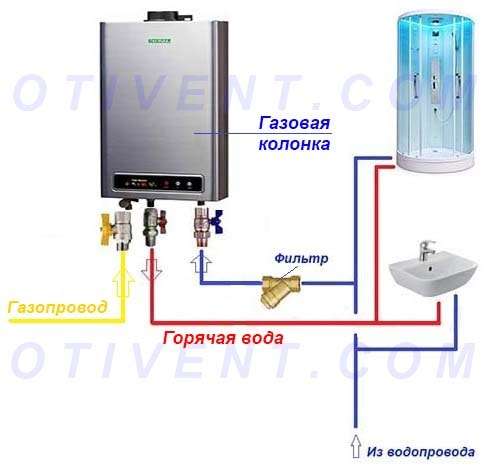

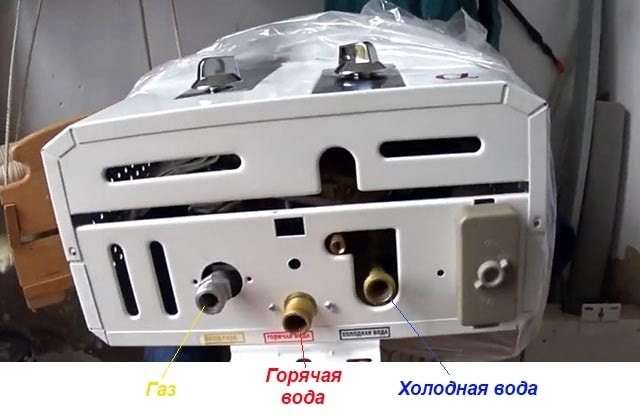

Когда главные работы будут окончены, произведите подключение устройства к системе подачи воды. Открывая краны прохладной и жаркой воды попеременно, проверьте плотность соединений на предмет протечек.

В случае обнаружения струек либо даже наличия маленьких капель, аккуратненько прокрутите гайки в месте крепления шланга средством ключа. В этом случае пережимать нельзя, так как можно случаем разрушить резиновые прокладки.

Порядок и нормы подключения

Не все обитатели стараются выполнить установка колонки по правилам. Исследовав представления юзеров на форумах, мы сообразили, что многие устанавливают оборудование нелегально. Ничего сложного: вызвали знакомого газовщика, подключили технику. Если на проверку пришла газовая служба — не пускаете в дом.

В таких случаях люди не берут во внимание особенности помещения, можно ли в нем вообщем монтировать колонку. В итоге случаются аварийные ситуации и взрывы, которые приводят к грустным последствиям. Не достаточно того, что для вас никто не компенсирует утраты, вы к тому же заплатите штраф за нелегальную установку.

Если вы проживаете в газифицированном личном доме, тогда для вас необходимо:

• Обратиться в ЖЭК за схемой газо- и водопровода, также дымопровода;
• Получить акт о техническом состоянии дымопровода в пожарной инспекции;
• Пойти в газовую службу, взяв с собой заявление, план дома из БТИ, документы обладателя строения, паспорт;
• Получить проект на размещение доп оборудования. Сделать это можно в хоть какой сертифицированной газовой службе.

После чего организация отправляет спеца, чтоб тот установил газовую колонку по всем правилам.

Правила установки

Принципиально знать требования и нормативы СНиП.

• Нормами противопожарной безопасности запрещено размещение колонки в древесном доме либо на древесной стенке;
• Стенка для крепления выбирается из негорючих материалов: кирпича либо бетона. Для защиты производится облицовка из базальтового картона и покрытого цинком листа шириной 1 мм;
• Площадь помещения должна быть более 15 м?;
• Высота потолков — от 2-х метров;
• Высота размещения от пола — от 1 метра;
• Наличие окна размером не меньше 0,5 м?;
• Наличие вентиляции либо вытяжки;
• Напор в трубопроводе — от 0,1 Атм;
• Согласно технике безопасности воспрещается установка в ванной комнате либо туалете. Завышенная влажность содействует гашению фитиля и резвому выходу устройства из строя.

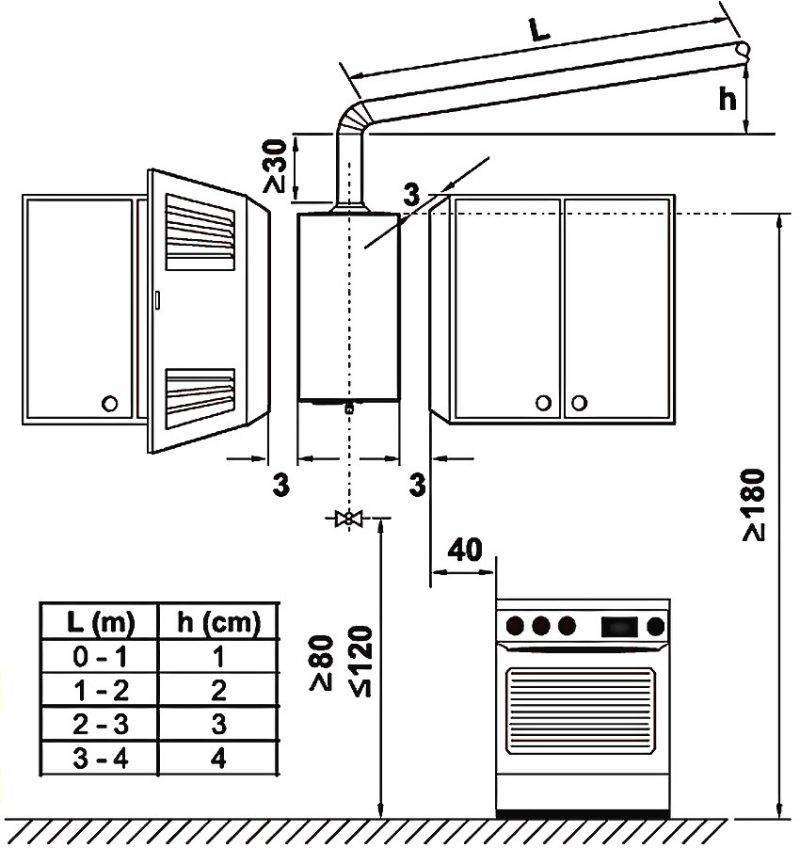

До того как повесить колонку на стенку, следует учитывать последующие характеристики:

• Расстояние от корпуса до плиты — от 20 см;
• На расстоянии 60 см от фронтальной панели не должно быть мебели и иных сторонних предметов;
• Вокруг водонагревателя должно оставаться свободное место: по краям — 5 см, снизу — от 15 см.

Принципиально! Запорный вентиль на газ ставится до установки техники.

Если вы учли все советы профессионалов, то сможете приступать к работе.

Требования к установке

До того как перейти к конкретике, дадим несколько советов, как правильно подключить колонку к сети газоснабжения:

1. Все вопросы, связанные с подключением нового устройства, решаются через абонентский отдел конторы – поставщика горючего. Самовольная врезка в трубу воспрещается, подобные деяния караются штрафом. Контролирующая служба просто увидит нарушение во время каждогодней проверки оборудования и дымопроводов.
2. Перед установкой колонки подайте заявление в газовую контору, приложив нужные документы – копию паспорта, свидетельство о праве принадлежности, технический паспорт личного дома (с планировкой).
3. Чтоб получить разрешение на присоединение к магистрали, необходимо сделать проект внутренних газовых сетей с привязкой газоиспользующего оборудования. Обратитесь в технический отдел либо стороннюю компанию, занимающуюся проектированием. Предоставьте паспорт приобретенной колонки и технические условия на подключение.

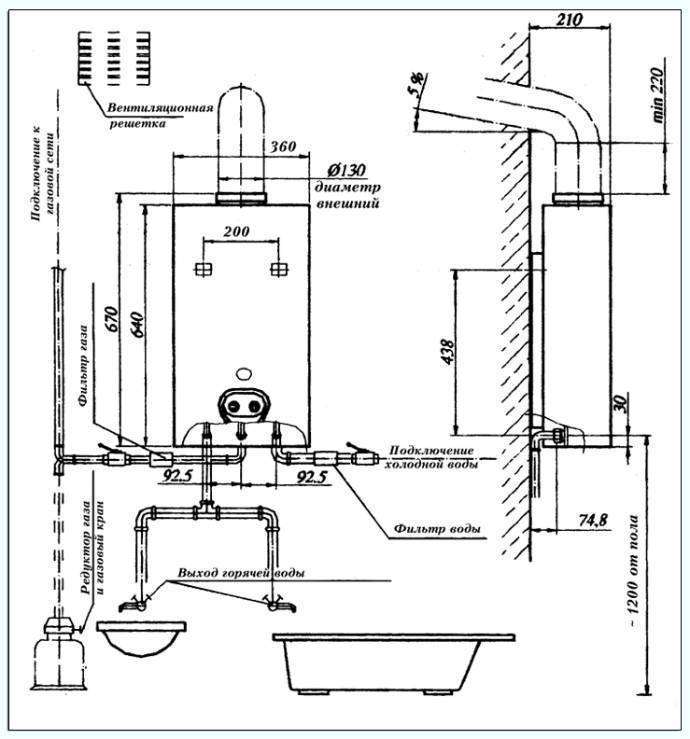

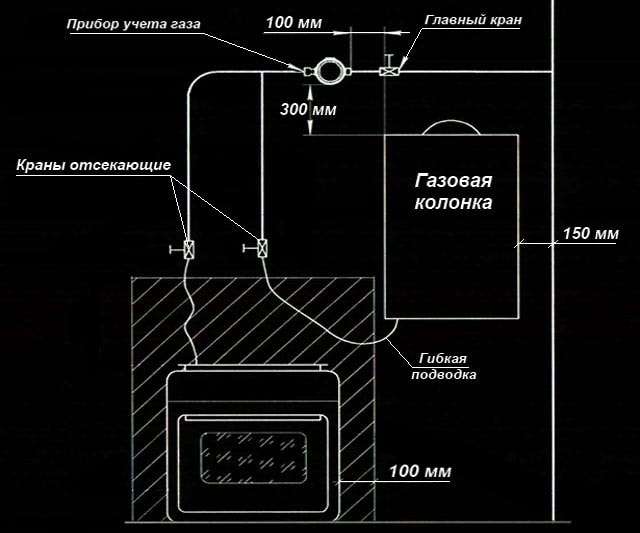

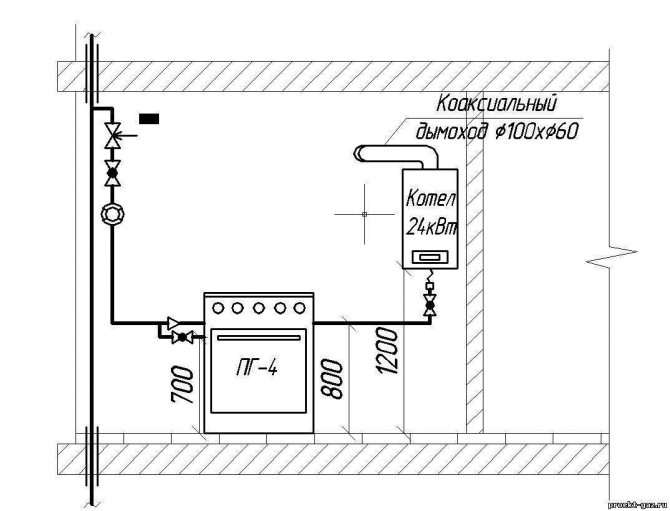

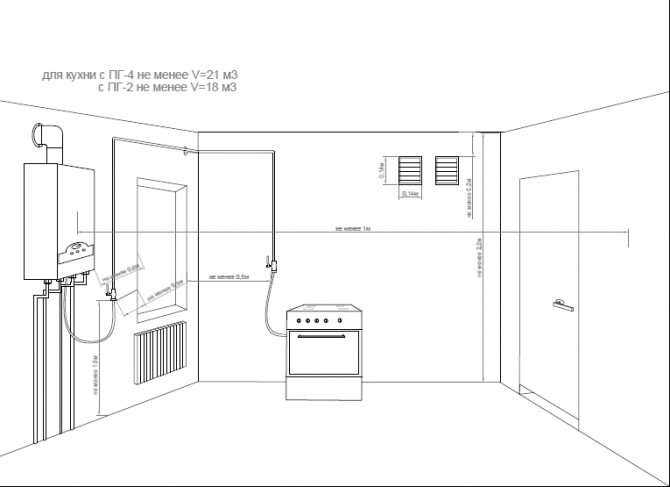

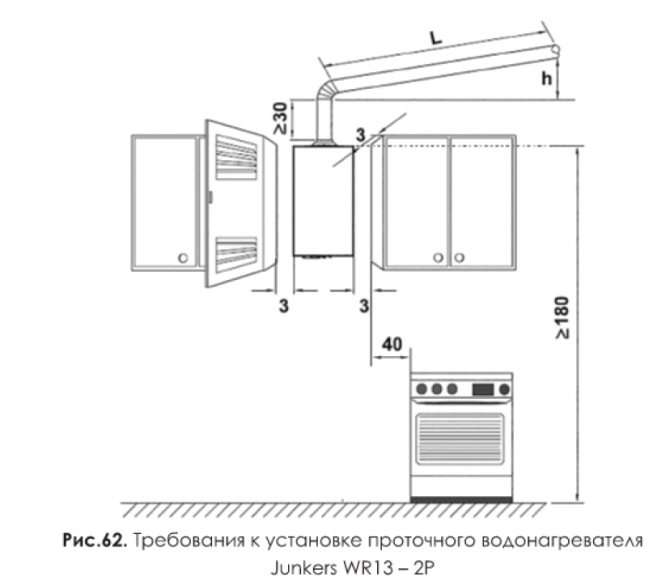

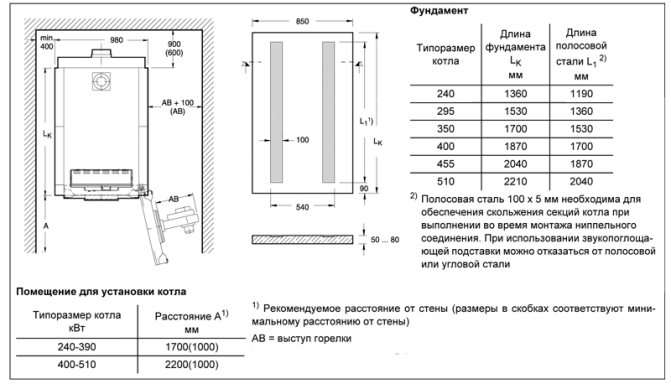

   Размещение водонагревателя на кухне — пример чертежа из проекта

4. Имея на руках схемы и чертежи, приступайте к монтажу агрегата.
5. Когда нужна замена водонагревателя, тоже обращайтесь к фирме – поставщику с паспортом нового устройства. Его заглавие и характеристики вносятся в проект заместо старенького аппарата.

Совет. Если в личном доме уже находится газовое оборудование, к примеру, котел отопления либо кухонная плита, у вас наверное есть проект со схемой расположения этих устройств. Обращаясь к поставщику за разрешением, предоставьте обозначенную документацию – разработка новых чертежей стоит дороже, чем внесение конфигураций в имеющиеся.

Лучше ставить водогрейную колонку согласно проекту, но изготовка документации просит времени. Сделайте так: согласуйте с инженером-проектировщиком размещение аппарата и метод присоединения, потом начинайте установку и обвязку с водопроводом. Мы подскажем, как соблюсти правила и требования строй норм.

Особенности монтажа колонки в квартире

Рекомендация №1: если вы проживаете в многоквартирном доме, не приобретайте водонагревательный аппарат, пока не проконсультируетесь со спецом газовой службы. Сущность проблемы:

• отвод товаров сгорания допускается только через дымоходный канал;
• в большинстве высотных построек русской постройки предусмотрены воздухопроводящие шахты, куда нельзя присоединять газоход, особые каналы отсутствуют;
• вывод коаксиальной трубы от нынешней турбоколонки через внешную стенку часто рассматривается как нарушение целостности несущих строй конструкций, потому не разрешается.

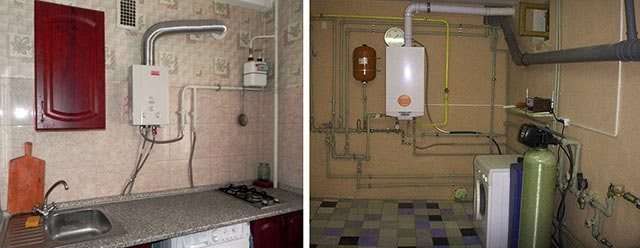

Слева на фото показан вывод трубы в дымоходный канал на кухне, рядом стоит вытяжная решетка. Справа — размещение аппарата в полуподвальном топочном помещении коттеджа Решение проблемы полностью находится в зависимости от контролирующей организации. Выкидывать продукты горения в шахту вытяжной вентиляции точно не разрешат, остается 2 варианта – турбованная колонка либо электронный бойлер. Получится согласовать прокладку коаксиального дымопровода — покупайте проточный нагреватель, в неприятном случае ставьте накопительный бак.

Принципиальный момент. Если проектной документацией многоквартирного дома не предусмотрен установка газовых колонок, то законодательство относит данные работы к переустройству жилых комнат. Придется посетить городскую администрацию и получить разрешение на реконструкцию.

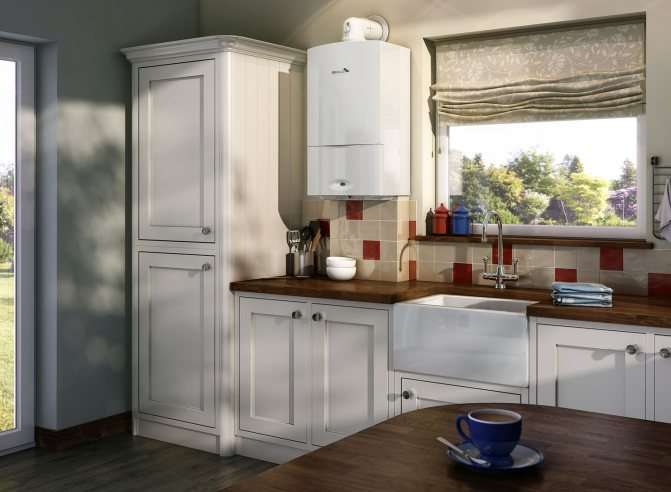

Помещение для проточного нагревателя

Согласно действующим нормам, газовые колонки нельзя располагать снутри жилых комнат – спален, гостиных, детских. В каких помещениях установка разрешена:

• кухня;
• топочная – внутренняя либо пристроенная к зданию;
• другое техническое помещение с одной внешней стенкой и окном, в том числе — цокольный этаж, подвал;
• коридор – в последнем случае, когда вышеперечисленные варианты недосягаемы.

Принципиальное условие. Комната, куда планируется ставить водонагреватель, должна граничить с наружной стенкой, где предусмотрен световой просвет определенных размеров. В случае утечки и возгорания газа взрывная волна уйдет наружу, выбив остекление, перегородки останутся целы. Расчет площади окна обычной: 1 м? помещения соответствует 0.03 м? светопрозрачной конструкции.

Окно в котельной делает 3 функции: обеспечивает освещение, проветривание и является легкосбрасываемой конструкцией на случай взрыва газа

В санузлах и ванных комнатах устанавливать колонку не допускается (требование п. 7.6 СП 62.13330.2011). Там отсутствуют внешние окна, плюс недостаточно вытяжки, ограниченной малым сечением воздухопроводящей шахты.

Вприбавок на горелку поступает мокроватый воздух, в камере сжигания выделяется конденсат, расходуется избыточное горючее на испарение воды. О долговременной и экономной эксплуатации домашнего нагревателя гласить не приходится.

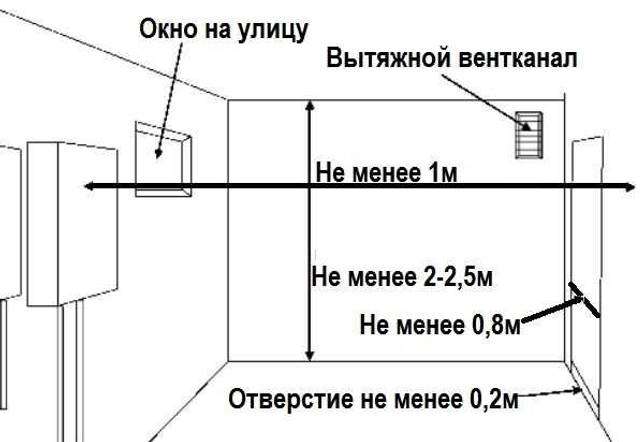

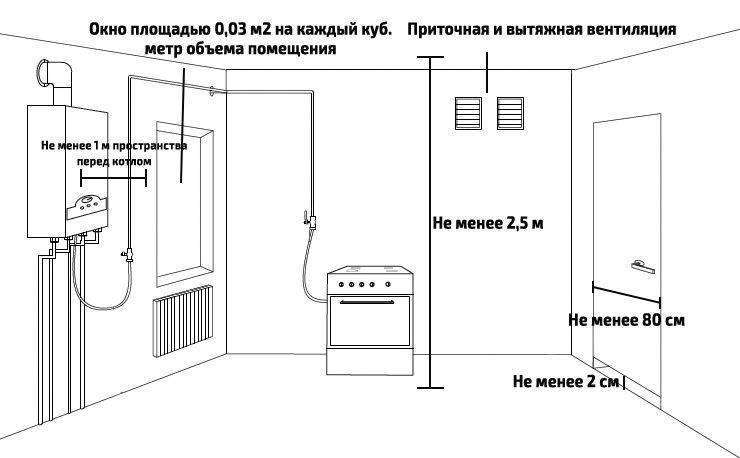

Перечислим требования к габаритам комнаты:

• мало допустимый объем – 7.5 м?;
• высота до перекрытия – 2 м;
• площадь окна (прозрачной части) – 0.03 м? на каждый кубометр объема.

Маленькая поправка. Если в помещении установлены 2 агрегата, к примеру, котел и колонка, то допустимая высота потолков возрастает до 2.5 м. Подробнее правила неопасной установки разъяснит эксперт на видео:

Противопожарные и технологические отступы

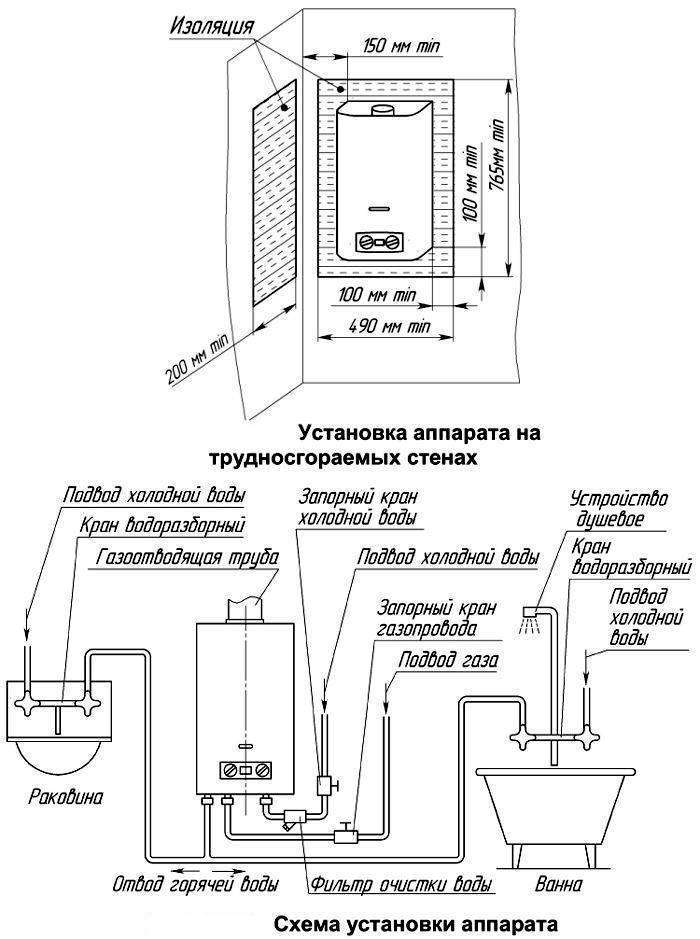

Согласно правилам пожарной безопасности, газовый нагреватель нужно укреплять к стенке, построенной либо отделанной негорючим материалом. Если требование соблюсти нереально, к примеру, в древесном доме, перегородка защищается от воздействия высочайшей температуры и пламени. Меж корпусом колонки и стенкой прокладывается хоть какой из перечисленных материалов:

• кровельная сталь 0.7…1 мм;
• плита минерита шириной до 1 см;
• базальтовый картон;
• листовой асбест (3 мм).

Примечание. Асбестовые изделия выделяют вредную пыль, поэтому запрещены к применению снутри жилых комнат. В котельной материал использовать допустимо, на кухне – нельзя.

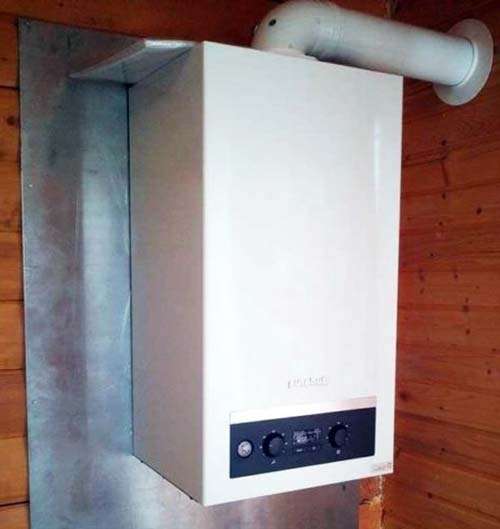

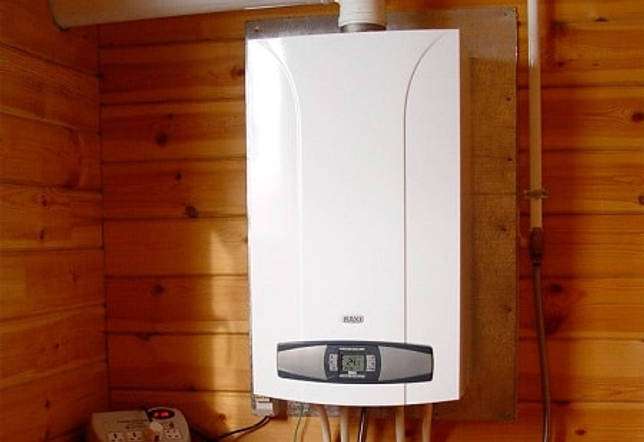

Требования к подвешиванию газовых котлов и колонок на древесные стенки схожи — непременно подкладывается лист несгораемого материала Негорючая прокладка меж колонкой и стенкой из дерева должна выходить за границы корпуса на расстояние 100 мм, как изготовлено на фото. Верхний выпуск (над агрегатом) – 70 см.

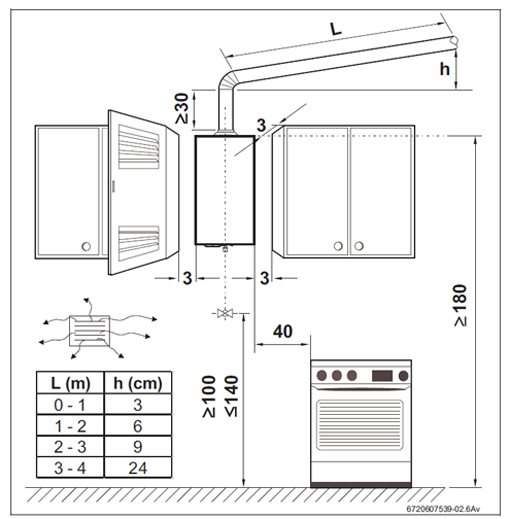

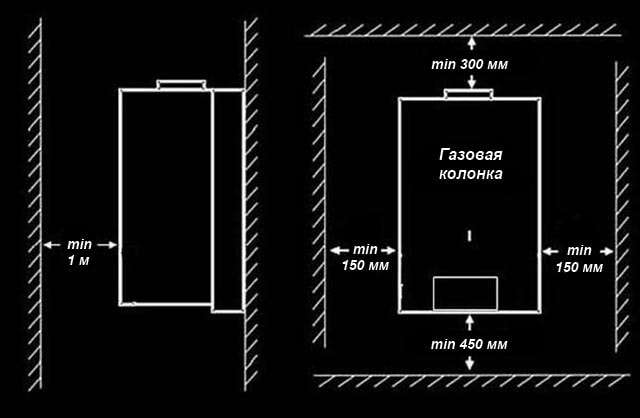

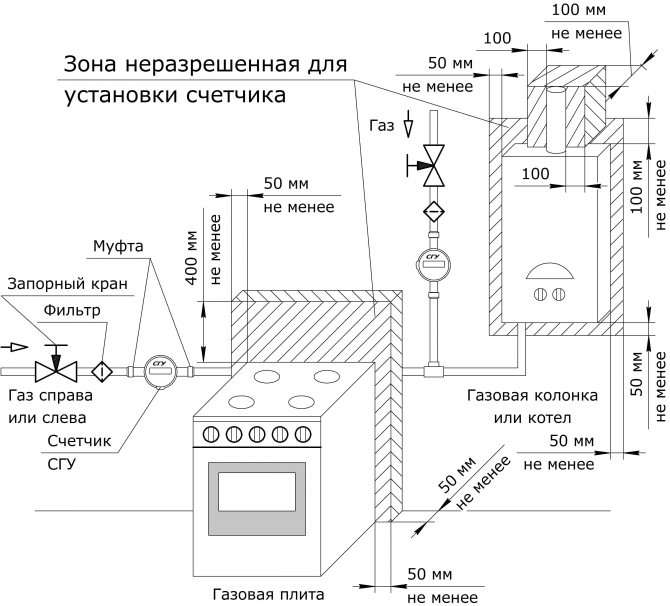

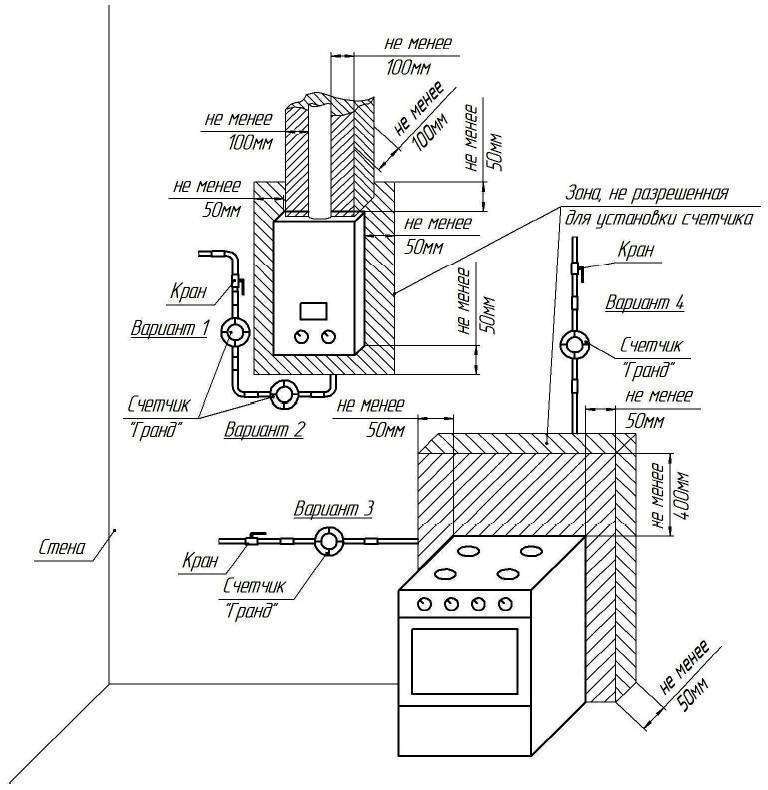

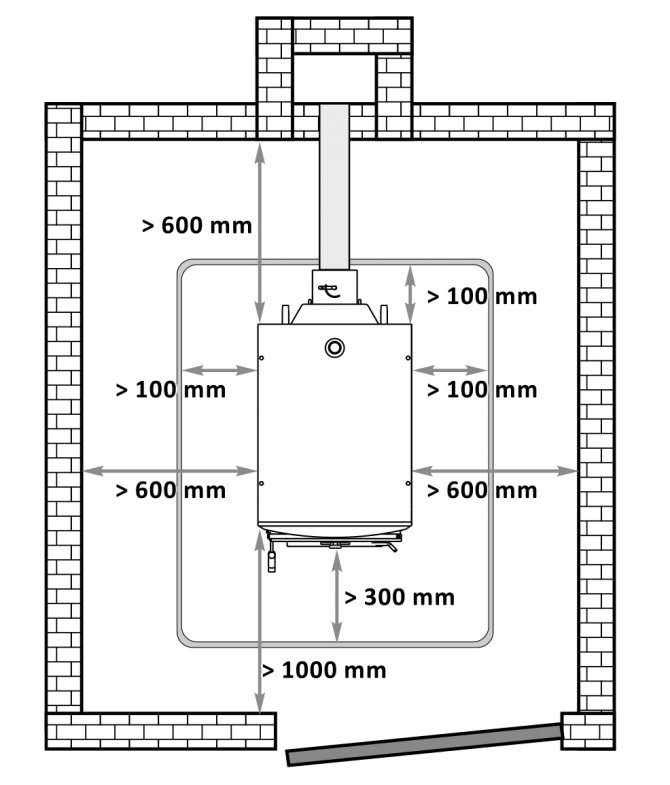

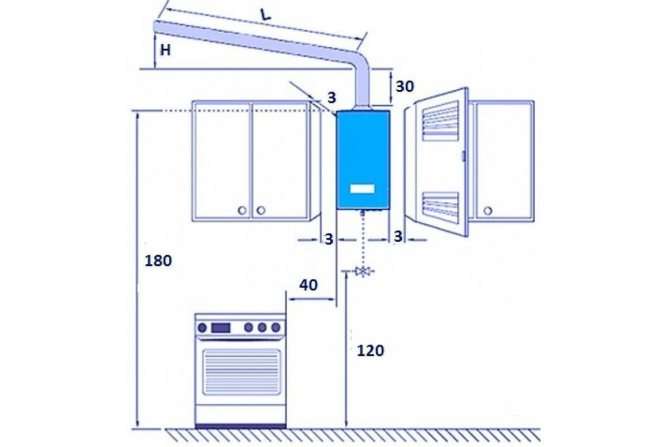

Малые отступы от водонагревателя до ближайших стенок, шифанеров и другого оборудования:

• по краям – 15 см;
• снизу – 300 мм;
• сверху – 450 мм;
• впереди – более 1 м;
• расстояние по горизонтали от выступающих частей аппарата до газовой плиты – 10 см;
• то же, до вертикальной части дымопровода – 3 м.



Совет. Колонку стоит очень отодвинуть от плиты, где при готовке выделяются жиры, с течением времени покрывающие все поверхности нагревателя.

Отметим, что в видеосюжете колонка подвешена некорректно – агрегат размещен в ванной, очень близко к левой стенке. Мастер на видео дает верную информацию по расположению бытового устройства, но очевидно ошибается относительно требований к дымопроводу (допустимое число колен 3).

Вентиляция и отвод газов

СНиП выдвигает однозначное требование к помещению, где размещены газоиспользующие приборы, 3–кратный воздухообмен плюс воздух на горение. Поясним: количество вытяжки из кухни с колонкой должен составлять 3 объема этого помещения в течение часа. Расход воздуха, сжигаемого совместно с топливом горелкой, добавляется к трехкратному притоку.

Как организовать вентиляцию:

1. Отработанный воздух конфискует шахта с естественной тягой (обычно размещается снутри стенки меж кухней и санузлом, как изображено на планировке). Если готовый канал в пригородном доме отсутствует, придется вывести отдельную трубу на улицу.
2. Приточный воздух поступает в топочную либо кухню из других помещений, пройдя под створкой межкомнатной двери. Если нижний притвор очень плотный либо изготовлена малая щель, в дверное полотно врезается декоративная переточная решетка.
3. Приток свежайшего воздуха в другие комнаты организовывается разными методами.
4. Кухонное окно должно раскрываться – для проветривания в случае загазованности.

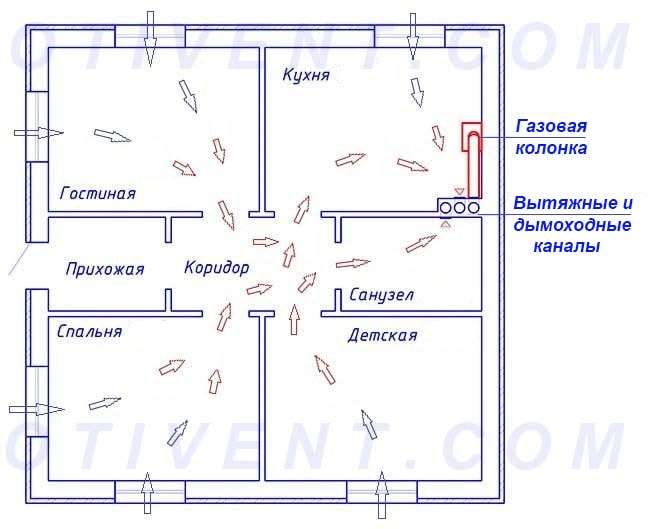

Приточный воздух поступает в ванную и кухню из других комнат, вытяжка организована средством каналов вентиляции в стенке

Уточнение. Если колонка располагается в топочной, где уже работает газовый котел, необходимо предугадать доп приток на горение.

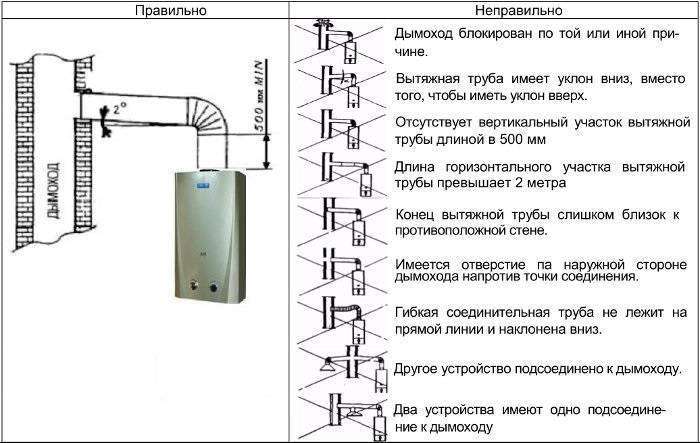

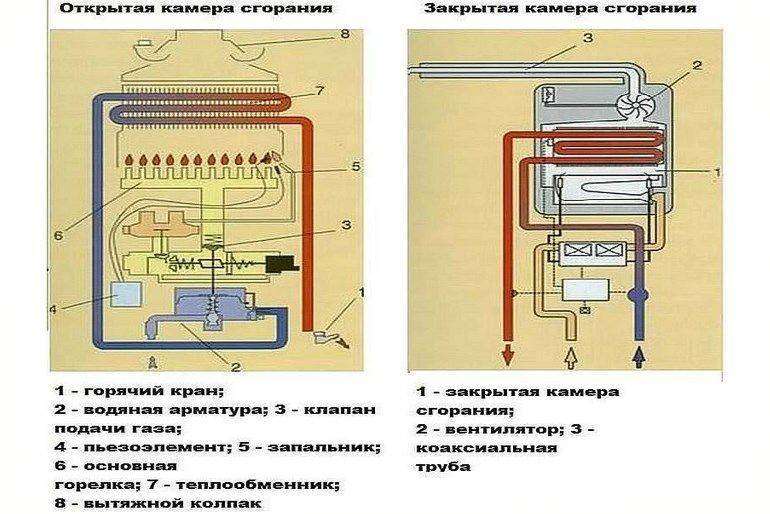

Подключение атмосферной колонки (открытая камера сжигания) к дымоходному каналу производится трубой из покрытой цинком, эмалированной либо нержавейки шириной от 0.5 мм. Монтировать дешевенькую и узкую дюралевую гофру неприемлимо.

При устройстве дымопровода соблюдайте такие правила:

• поперечник канала – более сечения отводного патрубка колонки;
• длина вертикального участка, подключаемого к нагревателю, — минимум 25 см (при высоте потолков комнаты до 2.7 м);



• если высота перекрытия больше 2.7 м, разгонный участок возрастает до 0.5 м;
• просвет меж негорючей стенкой и трубой – 5 см;
• перегородки из горючих материалов запираются листами металла либо минерита, отступ до газохода – 100 мм;
• наибольшая общая длина присоединительных участков – 3 м;
• число поворотов дымопровода на 90° — менее 3-х.

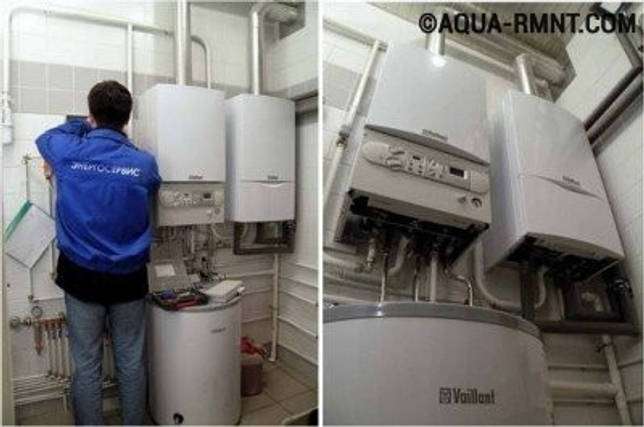

Если сечение дымовой шахты позволяет присоединить 2 агрегата – котел и водонагреватель, врезки располагайте на расстоянии 750 мм (пример показан на фото). Подробности монтажа читайте тут: как устанавливается дымоотвод атмосферной и наддувной колонки.

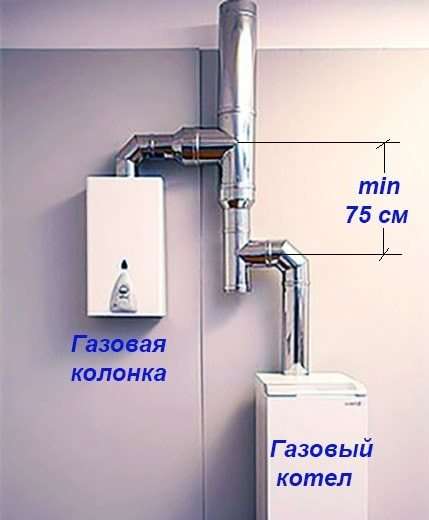

Два агрегата допускается попеременно подсоединять к одному дымоотводу с соблюдением требований к поперечнику трубы и величине интервала меж врезками

Прокладка газопровода

Полностью возможно, что вы возьмете на себя прокладку газовой трубы снутри строения. Тут принципиально соблюсти требования Свода Правил 62.13330.2011 «Газораспределительные системы»:

• врезка в магистраль делается после счетчика;
• употребляются железные либо особые полимерные трубы для природного газа либо СУГ;
• для отсечения колонки в случае трагедии либо ремонта на газопроводе ставится кран;
• соединения устанавливаются неразъемными, трубу лучше провести открытым методом, хотя допускается прокладка в штрабе (борозде) стенки;
• в местах скрещения строй конструкций под трубопровод предусматривается футляр из соответственного материала (сталь, пластик).

Метод монтажа

Разглядим, как подключить газовую колонку по шагам. Если колонка устанавливается в первый раз либо юзер решил поменять ее месторасположение, нужно заказать проект, обратившись в Горгаз либо в всякую лицензированную проектную фирму. Если же подразумевается просто поменять водонагреватель на более нынешний, проект не нужен.

В данном случае юзеру надлежит получить в ЖЭКе заверенные выкопировки водо- и газоснабжения с обозначением местоположения колонки, а потом написать заявление в Службу газового хозяйства о ее подмене. Очевидно, газовщики установят приобретенную вами колонку исключительно в том случае, если она сертифицирована и «признана» официальными органами. По окончании монтажа оформляется Акт ввода в эксплуатацию.

Если по любым причинам газовщики не могут взяться за установку колонки и юзеру приходится завлекать сторонних исполнителей, последних необходимо выбирать очень кропотливо. Если напороться на дилетантов, дело может окончиться суровой трагедией прямо до взрыва газа.

Учтите, что соответствующим признаком «халтурщиков» является готовность установить хоть какое газовое оборудование без проекта.

Это любопытно: Уплотнитель для холодильника: ремонт и замена своими руками, советы профессионалов

Когда нагреватели не разрешат подключить

В некоторых случаях внедрение газовых колонок запрещено. Это касается:

• Однокомнатных квартир, в каких гостиную соединили с кухней.
• Жилых комнат, ванных либо лоджий. В этих помещениях нельзя использовать нагреватели.
• Длины шлангов воды и газа более 2,5 м.
• Стенок, смежных с жилой комнатой. На них нельзя вешать колонку.
• Помещений с отсутствующими воздухопроводящими щелями.

Принципиально держать в голове, что самопроизвольная установка газового оборудования тянет за собой административную и уголовщину, размер которой определяется зависимо от последствий. Благодаря колонкам можно услаждаться водой комфортабельной температуры независимо от времени года

Хотя к установке и используются жесткие требования, но это нужно для того, чтоб обойти катастрофы. Потому лучше сразу провести функцию в согласовании со всеми правилами и обойти доп трат на перенос колонки и повторное подключение газа

Благодаря колонкам можно услаждаться водой комфортабельной температуры независимо от времени года. Хотя к установке и используются жесткие требования, но это нужно для того, чтоб обойти катастрофы. Потому лучше сразу провести функцию в согласовании со всеми правилами и обойти доп трат на перенос колонки и повторное подключение газа.

Советы по подключению газовых колонок

• Не устанавливайте устройство в ванной — тут нет обычного дымоотвода и неплохой вентиляции;
• Скрытие колонки в шкафу приводит к сбоям функций;
• Перепутав размещение газовых и аква труб, вы создадите аварийную ситуацию либо затопите соседей;
• При самостоятельном монтаже необходимо пристально изучить нормативы, аннотацию изготовителя и схемы;
• Колонку стоит устанавливать после окончания ремонтных работ;
• Если в комплекте с оборудованием нет крепежа, можно использовать дюбели либо саморезы 8-10 мм в поперечнике;
• Ручку газового крана лучше окрасить желтоватой краской;
• Швы меж трубами дымопровода необходимо заделывать герметиком.

Поглядите видео о том, на что направить внимание при установке газовой колонки

Какой нужен шланг для подключения газа

Ранее к установке газового оборудования применялись жесткие требования. Еще 15–20 годов назад никто не думал о выборе шлангов, так как существовал только один эталон. Все приборы крепились «намертво» металлической трубой. Для углового размещения применялись колена либо уголки. Естественно, таковой метод имел ряд преимуществ: крепкость, безопасность.

Но и недочетов хватало, ведь передвинуть технику было нереально. Мытье полов либо подбор мебельного гарнитура становились неразрешимой задачей. К радости, время течет. На рынке представлен большой набор продуктов.

1-ое, на что следует направить внимание при выборе газового шланга — материал производства. Можно ли использовать трубки для воды? Это категорически запрещено. Для подключения газа требуются только спец комплектующие. Так, рукав для газа имеет желтоватую маркировку, тогда как для воды маркировка красноватая либо голубая.

Какие подводки лучше выбирать? Разглядим их разновидности.

Гибкий резиновый шланг, армированный текстильной нитью. Один из экономных вариантов. В продаже вы отыщите изделия хоть какой длины и поперечника. Резина обладает неплохой гибкостью, простотой монтажа, диэлектрическими качествами. Не считая перечисленных плюсов, есть и минусы. Материал стремительно разрушается, в местах извивов с течением времени возникают трещинкы.

Рекомендованный срок использования — менее 2-ух лет, лучше в личном секторе и отдельных котельных.

Шланг, армированный железными нитями. Считается, что в базе их также лежит резина, но по сути под нитями находится полимерный материал. Снаружи изделие похоже на подвод для воды. Различить их поможет вплетенная нить желтоватого цвета.

Но в Европе уже издавна отказались от использования таких девайсов. И вот почему:

• Полимер подвержен такому же разрушению, что и резина.
• Сталь отлично проводит ток, потому установка вероятна только с диэлектрическими прокладками.
• Под оплеткой не видно базу, ее нереально оглядеть. Потому при протечке повреждение трудно найти.

Железный сильфонный подвод. Это наилучший выбор для подключения к газовой трубе. Рукав устойчив к механическим повреждениям, воздействиям температуры, увеличению давления. Оболочка делается одно- либо мультислойной. Внутренняя часть выполнена из стали, а покрытие бывает:

• Из железной оплетки. Если устройство дополнительно подключается к электричеству, тогда при установке используют прокладки-диэлектрики.

• Из полимера желтоватого цвета. Это покрытие обладает диэлектрическими качествами, накрепко и неопасно.

Невзирая на высшую стоимость, сильфонный рукав обладает неопровержимыми преимуществами:

• Способ производства соответствует ГОСТу.
• Разрешен для установки газовыми службами.
• ПВХ-покрытие стабильно к брутальной среде, механическим повреждениям. Обеспечивает защиту от поражений током выше 1 000 В.
• Срок службы более 25 лет.

Подготовка расходных материалов

Установка колонки обойдется несколько дешевле, если кое-что прикупить заблаговременно. Вот чем необходимо будет обзавестись до прихода мастеров:

• Отрезком металлической трубы с шириной стены хотя бы в 1 мм, средством которого колонка будет подключена к дымопроводу. Поперечник должен быть указан в поставляемом с устройством руководстве по эксплуатации. У некоторых моделей такая деталь имеется в комплекте.
• Кольцом-розеткой, которое дозволит оформить входное отверстие дымопровода.
• Фильтром для воды. Если ее качество является удовлетворительным, сойдет обыденный бытовой фильтр грубой чистки, в обиходе именуемый грязевиком либо косым фильтром. Если вода содержит огромное количество солей жесткости, пригодится фильтр с эффектом умягчения. Без него колонку очень нередко придется чистить от накипи.
• Монтажным комплектом, состоящим из нужных фитингов, трубопроводных деталей (уголки, тройники, переходники, муфты), уплотнительного материала и арматуры.
• Газовым шлангом.
• Сверлами для работ по бетону и дюбелями.

Также перед приходом монтажников не будет излишним проверить комплектность водонагревателя, если вы запамятовали сделать это в магазине.

Перед тем как приглашать мастеров, удостоверьтесь в плотности корневых вентилей на линиях водоснабжения. Время от времени они преподносят противный сюрприз, из-за которого процесс установки не только лишь затягивается, да и обходится несколько дороже.

Виды и конструкции

По собственной конструкции колонки делятся на два типа:

1. С открытой камерой, забирающей воздух из комнаты. Его движение происходит за счет естественной тяги.
2. С закрытой камерой. В нее воздух подается турбиной, а продукты горения вначале изолируются в корпусе.

Разница в устройстве определяет выбор определенных типов дымопроводов.

Изготавливают их из таких материалов:

• глиняние трубы, укладываемые в кирпичные шахты;
• нержавейка с теплоизолятором (сэндвич) либо без;
• эмалированное железо для внутренней прокладки;
• гофрированная дюралевая труба.

У каждого варианта имеется собственный срок службы, стоимость, уровень надежности и безопасности.

Какой лучше выбрать

Существует несколько критериев, которыми необходимо управляться при выборе системы дымоудаления:

1. Коаксиальный тип применяется для обустройства печей закрытого типа. Он представляет собой двойную трубу, по одной втягивается воздух, а по 2-ой удаляется дым.
2. Цельные трубы используют при монтаже колонок открытого типа. Их устанавливают вдоль стенок и воздухопроводящих шахт.
3. Гибкий гофрированный канал служит для вывода газа в общий дымопровод конкретно от колонки. Допускается использовать его на поворотных участках, когда температура удаляемых товаров понижается.

Установка оборудования

Последовательность действий при установке колонки обычно смотрится последующим образом:

• На стенку накладывается разметка: по ней будут производиться отверстия. Колонка должна размещаться на достаточном удалении от плиты и на таковой высоте, чтоб обзорное окно находилось как раз на уровне глаз юзера. Длина отходящего от колонки вертикального участка дымовой трубы должна быть 500 мм либо более при высоте потолка от 2 метров, и более 250 мм – если расстояние от потолка до пола равно либо превосходит 2,7 метра. Также следует учесть требования норм, о которых говорилось выше.
• Высверлив отверстия, в них закладывают гильзы дюбелей, а потом прикручивают монтажные крючки, на которые и навешивается колонка.
• В трубопровод прохладной воды врезается тройник с шаровым краном и фильтром, который соединяется трубой либо шлангом с входным штуцером водяного контура колонки. При коллекторной схеме труба прокладывается от патрубка коллектора, на нем же инсталлируются шаровой кран и фильтр. Учтите, что входной и выходной штуцеры неравнозначны – принципиально найти конкретно входной. Если для подключения применяется железная труба, резьбовые соединения нужно уплотнять паклей, льном, ФУМ-лентой либо нитью «Тангит Унилок». В случае использования шланга (эластичная подводка) в применении уплотнителя нет необходимости – наконечник этого элемента уже обустроен прокладкой.
• Аналогичным образом к выходному штуцеру подключается труба для раздачи жаркой воды.
• Дальше следует плавненько открыть корневой вентиль на трубопроводе прохладной воды. При всем этом необходимо смотреть, не появится ли течь в местах соединений. Если появилась – необходимо дожать гайки (дли гибкой подводки) либо добавить уплотнитель.
• Газовый штуцер колонки и кран на полосы подачи газа соединяются шлангом, который должен быть обжат хомутами. Плотность соединений проверяется при помощи мыльной пены – при наличии утечек она начинает пузыриться.

Остается закрепить на дымоотводящем патрубке трубу и смонтировать согласно аннотации сенсор тяги. 2-ой конец трубы заводится в канал дымопровода средством специального переходника. Сейчас можно производить пробный пуск.

Если вы желаете поменять старенькую колонку, не стоит брать первую попавшуюся. Приборы нынешнего типа имеют много функций, которые возможно окажутся полезными. Как выбрать газовую колонку для организации автономного жаркого водоснабжения, читайте дальше.

Как выбрать глубинный насос для скважины и сколько в среднем стоит оборудование, смотрите в этом обзоре.

Если колонка уже ранее устанавливалась

При смене водонагревателя в случае его неисправности подлежит подмене и паспорт устройства. Если без помощи других монтировать газовую колонку, то в паспорте ново устройства будут отсутствовать отметки о вводе в эксплуатацию и осмотрах.

Согласно требованиям пожарной безопасности в домах должен раз в год выполняться осмотр газового оборудования. Самовольная замена водонагревателя не остается незамеченной и вероятнее всего будет отключение устройства и пломбировка

После получения замечания нужно будет подключать колонку повторно, приглашая сертифицированных профессионалов.

В их обязанности заходит осмотр воздухопроводящих ходов. В старенькых домах они могут быть забиты мусором. Эксплуатировать забитые воздухопроводящие ходы небезопасно. Это может послужить предпосылкой отравления угарным газом с смертельным финалом. Если решение о самостоятельном монтаже водонагревателя принято, то сначала необходимо проверить вентиляцию.

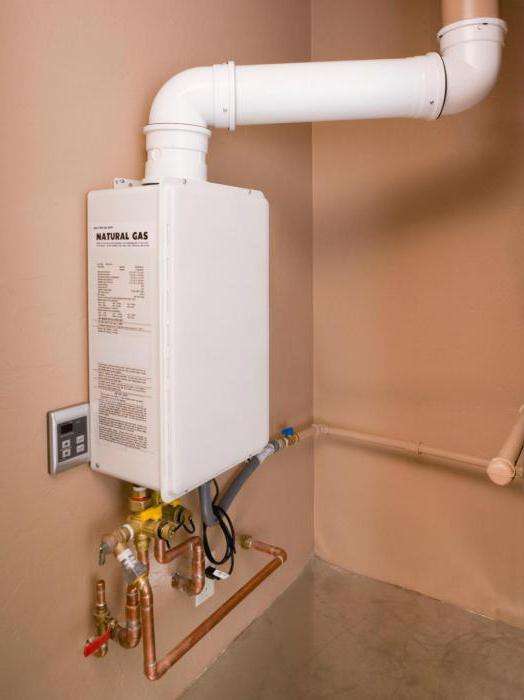

Указания по монтажу и обвязке

Перед креплением и подсоединением колонки своими руками купите 3 шаровых крана – один газовый, 2 водопроводных плюс соединители с накидной шайбой – американки. Поперечник арматуры – ?” (Ду15). Элементы крепежа поставляются в комплекте водонагревателя.

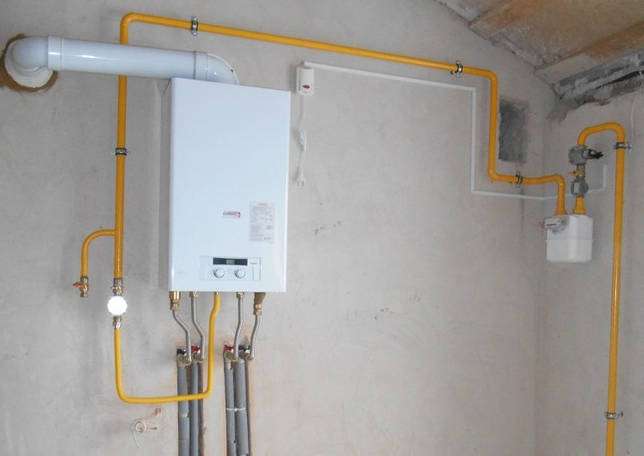

Обвязка водонагревателя с коммуникациями личного дома

Рекомендация. Если на вводе прохладного водоснабжения отсутствует фильтр, приобретите грязевик и поставьте перед входным патрубком аппарата.

Как без помощи других установить колонку:

• Приставьте нагреватель к стенке в избранном месте, разметьте очертания корпуса. Измерив расстояние до точек крепления, просверлите отверстия. Смонтируйте кронштейн либо поставьте крюки (метод подвеса находится в зависимости от модели агрегата).



• Прикрепите водонагреватель, установите дымовую трубу согласно правилам. Вход круглого канала в кирпичную шахту делайте при помощи переходника, стык уплотните асбестовым шнуром.
• К штуцерам устройства прикрутите американки, потом краны. Будьте внимательны, не спутайте газовый патрубок с водяным.

  Некие изготовители указывают на корпусе предназначение штуцеров, в общем случае ориентируйтесь по фабричный аннотации

• Подсоедините прохладный и жаркий водопровод, откройте общий вентиль и таким образом проверьте плотность соединений. Если протечки отсутствуют, подключайте газовую трубу, за ранее смазав уплотнительную прокладку солидолом.
• Испытайте газопровод на проницаемость – откройте отсекающий кран и обмыльте соединения губкой. В месте утечки появятся пузыри.



Пуск и проверка нагрева воды на ГВС делается согласно аннотации изготовителя, но только после принятия устройства в эксплуатацию представителем организации – поставщика. Когда требуется поменять аппарат, процедура начинается с демонтажа, далее работы проходят в аналогичном порядке.

Замечание. Разрешается подводить воду и газ к аппарату гибкими шлангами длиной менее 2.5 м. Но при таковой схеме подключения увеличивается число соединений, лучше присоединять трубы к нагревателю впрямую, через краны и американки.

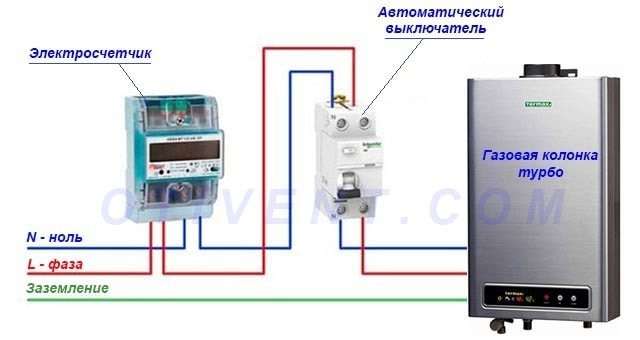

Установка бездымоходной (турбованной) версии колонки с автоматическим розжигом отличается методом прокладки газохода – горизонтально через стенку наружу. Двустенная коаксиальная труба ставится с маленьким склоном в сторону улицы, чтоб стекал образующийся конденсат. Аппарат необходимо подключить к электросети и заземлить – смонтируйте рядом розетку, запитанную через автомат номиналом 8 А, как показано на схеме.

Как устанавливать колонку

Перед тем как подключить устройство, осмотрите помещение. Беспристрастно оцените возможность установки газового оборудования в доме.

• Проверьте соответствие помещения нормам СНиП (высота потолка, площадь и т.д.);
• Правильно подберите колонку. Она должна подходить к вашей системе водо- и газопровода. Если у вас случаются перебои с давлением, а вы купите сильную технику, то размеренной работы можно не ожидать;
• Самостоятельный установка проводится на метизы, которые идут в комплекте. Если таких нет, то употребляются дюбели размером 10 мм;
• Подключение к газу производится в последнюю очередь и проводится спецами.

Ваш дом не газифицирован? Тогда можно поставить баллон. В этом случае для обычного пуска устройства придется использовать водяной насос.

Организация дымопровода

Установить трубы для отвода товаров сжигания нетрудно. Если в доме есть дымопровод с обычной тягой, придерживайтесь последующих правил:

• От патрубка нагревателя до входа в дымопровод труба не должна поворачиваться более 3-х раз;
• Нельзя подключать к одному отводу два устройства (к примеру, патрубки колонки и турбованного газового котла);
• Запрещено перекрывать вывод дымопровода антеннами, флюгерами;
• Принципиально соблюдать герметизацию труб при наращивании.

Есть два метода выполнить установка без дымопровода:

1. Подготовьте трубу из стали либо асбеста. В месте отвода над колонкой проделайте сквозное отверстие. Необходимо подсоединить трубу к патрубку устройства и вывести наружу. Труба должна выситься над крышей дома на 50 см, общая высота составляет более 5 метров.

1. Изберите модель закрытого типа. Благодаря наличию закрытой камеры сжигания им не нужен дымопровод. Горизонтальная труба выводится на улицу через отверстие в стенке. Это именуется коаксиальный дымопровод. Снутри находятся вентилятор и две трубки. Вентилятор выталкивает продукты сжигания по одной трубе, а по другой поступает воздух для горения.

Ход работы

Документы собраны, место установки выбрано. Приступаем к монтажу:

• Просверлите два отверстия для крепления, следуя разметке;
• Закрепите колонку дюбелями либо креплениями, которые идут в наборе;
• Подведите газовый шланг ко штуцеру на корпусе. Он отличается от аква патрубков по поперечнику;
• Для организации водопровода от коллектора сделайте отдельный отвод на колонку. Так получится обойти перепадов давления в системе, и напор жаркой воды будет размеренным. К штуцерам подводятся гибкие шланги длиной менее 2,5 метра;

• Используйте гофрированную либо железную трубу — подключите ее к патрубку корпуса и дымоотводу. Все щели изолируйте герметиком — можно использовать шпаклевку либо асбест.

Подключение к газовой магистрали лучше доверить спецу. По окончании работ можно проверить исправность техники. Откройте газовый вентиль, помажьте соединения мыльным веществом, чтоб исключить протечку. Откройте смеситель на подачу жаркой воды. Если пошел жаркий поток, означает, установка прошла удачно.

Мы привели порядок проведения работ. Действовать без помощи других либо обратиться к мастеру — решать для вас. Во всяком случае, не забывайте об животрепещущем законодательстве и технике безопасности.

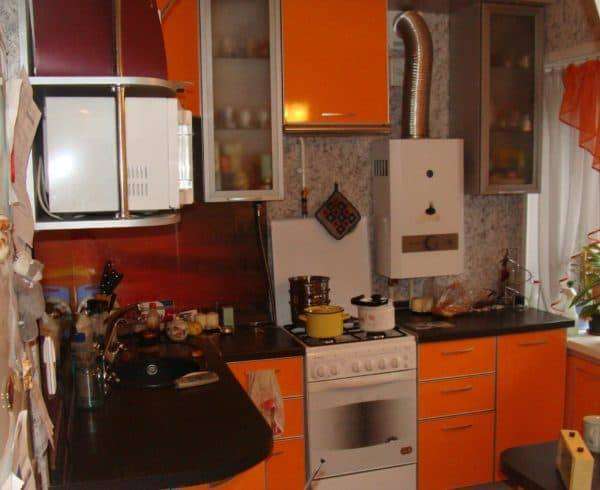

Избираем место для колонки

Принципиально держать в голове про требования, которым должно соответствовать место для размещения колонки. Устройства могут быть разной мощи и различного предназначения. Выбирают место, наилучшее для подачи жаркой воды – рядом с ванной комнатой, кухней либо в кладовой, куда будет закрыт доступ детям и сторонним лицам.

Нужно учесть, что установка такового аппарата в квартире должен быть согласован с представителями жилищно-коммунальных служб, службой газа в определенном районе, управляющей компанией, имеющей отношение к дому и квартире. Заявки на установку необходимо направлять исключительно в организации, которые располагают лицензией на таковой вид работ.

Колонка должна вписываться в интерьер в согласовании со всеми техническими нормами и критериями. Нужна также установка вытяжки для товаров горения. Ее можно вмонтировать, в особенности легким будет таковой вариант при наличии дымопровода.

Делают отверстие в потолке и вставляют трубу из асбеста, которую можно сделать своими руками. Ее длина должна составлять минимум 1,5 метра. Только после соблюдения этого требования делается установка колонки под трубой. Также нужно расположить устройство на труднодоступной для деток высоте, но в зоне доступности, потому что работу автоматической колонки нужно время от времени регулировать вручную для заслуги определенной температуры.

Дальше делают разметку будущих креплений, ставят дюбели при помощи перфоратора, прикручивают колонку шурупами, инспектируют крепкость конструкции.

Типы колонок и котлов для квартир

Если гласить о газовых нагревателях, они могут быть проточные и накопительные. Но в Рф бойлеры на газу широкого распространения не получили, ведь они наименее комфортны, стоят дороже и занимают много места. Их стоит ставить только, если газоподвод очень слабенький. В главном ставят проточные газонагреватели.

Встроить газовою колонку тяжело: необходимо соблюдать требования безопасности и охото прекрасно вписать в интерьер

Нынешние модели могут иметь закрытую либо открытую камеру сжигания. Открытые мало безопаснее и требуют меньше документов при установке. Они необходимы, если дымопровода в доме нет. 2-ые подходят, если производится замена старенького нагревателя на новый, дымопровод и газоподвод уже изготовлен и проверен.

Поставщики предлагают 3 типа мощи. 17-20 кВт необходимы для однокомнатной квартиры с 1 жителем. Если человек воспринимает душ, на мытье посуды мощи уже не хватит. Устройства с мощью 20-26 кВт неподменны для квартир. Они обеспечивают 15 л воды за минуту температурой 40 градусов. Мощи среднего нагревателя достаточно для семьи из 4 человек и квартиры с 1 душем и 2 мойками. Мощность 26-28 кВт подойдет для двухуровневых квартир либо домов.

Подключение к сетям водо- и газоснабжения

Делают соединение вытяжки и колонки при помощи гофрированного рукава. Один конец надевается на отверстие, 2-ой вставляется в розетку дымопровода. Дальше своими руками делают главную работу – подводят канал подачи газа. Верный установка газового крана осуществляется врезанием тройника в газовую трубу. Тут будет нужно сварка либо вкручивание тройника с резьбовым соединением.

Колонка подсоединяется к газовой системе при помощи трубы, закрепленной средством клипсов. Сейчас в систему будет поступать газ, который в процессе сжигания должен нагревать воду. Последующим шагом станет подключение водоснабжения колонки.

Подача воды. Установка соединения с водопроводной трубой делают при помощи резьбового тройника. Железную трубу нужно аккомпанировать установкой компрессионного фитинга, только после чего дополняют ее водопроводным краном.

Линия движения меж водопроводом и колонкой должна быть размечена по месту соединения будущих труб. Рядом с системой ставят солевой, потом магнитный фильтры.

Также нужен установка таковой детали, как кран Маевского – он продлевает срок службы всей конструкции. После чего можно запускать колонку для проверки свойства работы – к водоснабжению в квартире.

Подключение водопровода

По той же технологии, как и подключение к газопроводу, следует выполнить врезку тройника к системе водопровода. Если употребляется железная труба, то следует установить дальше устанавливается Как и в первом случае, нужно провести разметку пути от колонки к водопроводу, чтоб выполнить соединение с трубой.

Рядом с оборудованием следует установить солевой фильтр, после идет магнитный фильтр. Изучая правила установки газового оборудования, вы можете отметить, что необходимо наличие Он нужен, чтоб устройство прослужил подольше. После чего газовая колонка должна быть подключена к системе жаркого водоснабжения.

Источник: vsamodelino.ru
