Садовые качели своими руками из разных материалов: чертежи и пошаговая инструкция

Садовые качели на даче, приусадебном участке заносят обилие в отдых хозяев дома. Эта относительно легкая конструкция веселит не только лишь деток, да и взрослых, которые с наслаждением проводят на них свое свободное время, качаясь на свежайшем воздухе. На рынке представлено много уже готовых вариантов – и обычных, и уникальных, но, если разглядеть чертежи садовых качелей из металла, то сделать их можно и своими руками. Тут основное ознакомиться с главными тонкостями процесса, и придерживаться технологии производства.

Плюсы и минуса железных качелей для дачи

Высочайшая известность дачных качелей из металла своими руками обоснована массой положительных моментов, которые наблюдаются при их сборке и эксплуатации:

1. Длительный срок службы. В отличие от изделий из дерева железные конструкции способны служить изрядно подольше, если обеспечить им верный уход.
2. Достаточный уровень стойкости. Так как качели из металла имеют суровый вес, то они полностью достойно могут противостоять любому воздействию без риска деформационных конфигураций. Не считая этого, возможность похищения таковой установки с участка очень низкая.
3. Высочайшие декоративные свойства. Готовая конструкция быть может сделана с учетом имеющегося ландшафтного дизайна, даже стать изюминкой приусадебного участка, дачи. В особенности красиво смотрится изделие, оформленное древесными вставками, текстилем, пластиком.
4. Устойчивость к ветровым нагрузкам, солнечным лучам, перепадам температур.
5. Не требуется особенного ухода. Если вначале качели из металла были сделаны с учетом всех норм и требований, то в предстоящем достаточно будет просто очищать их от пыли.
6. Возможность самостоятельной сборки. Чтоб сделать дворовые качели из металла своими руками, нужен чертеж, расходный материал и желание.

Невзирая на целый список преимуществ, у изделий из металла есть и свои слабенькие места, которые необходимо учесть перед их созданием и установкой:

1. Необходимость в формировании фундамента. Это обосновано высочайшей вероятностью проседания садовых качелей из металла в грунт.
2. Габаритность томных изделий усложняет их передвижение в другое место, если возникнет желание.
3. Для увеличения уровня комфорта требуется наличие доп частей типа подушек, подстилок для сидения. Также декоративные вещи будут помогать понизить чувство дискомфорта в горячую либо холодную погоду.
4. Необходимость в специальной обработке садовых качелей из металла против коррозии.
5. Потребность в сварочном аппарате и способностях его использования, так как соединение с его помощью считается самым надежным.
6. Есть риск получить травму о каркас качелей из металла.

Установка из профильной трубы

Чтоб садовые качели были крепкими, но не выглядели громоздко, остановим выбор на профильной трубе сечением 40–70 мм с шириной стены приблизительно 1–2 мм. Ее главные плюсы: устойчивость к излому и хоть каким погодным условиям, легкий установка, легкий вес, крепкость, экономная цена.

Для монтажа пригодятся последующие инструменты:

• болгарка для работы с металлическими деталями;
• сварочный аппарат;
• уровень и рулетка;
• пила;
• шлифовальная машинка;
• молоток;
• отвертки, болты и гайки;

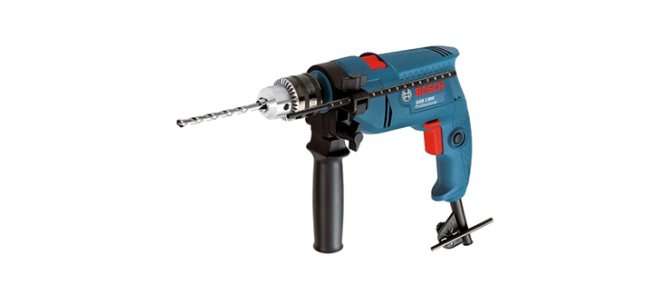

• дрель.

Не забываем про соответственный инструмент

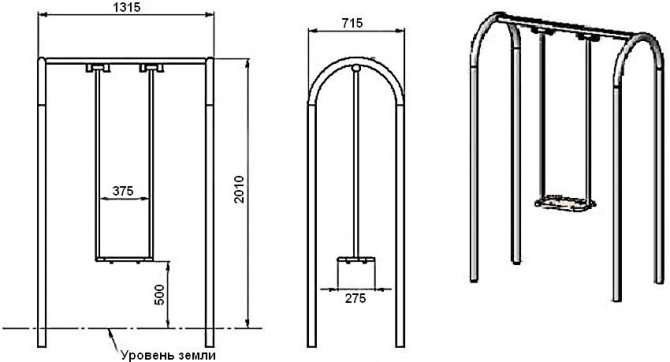

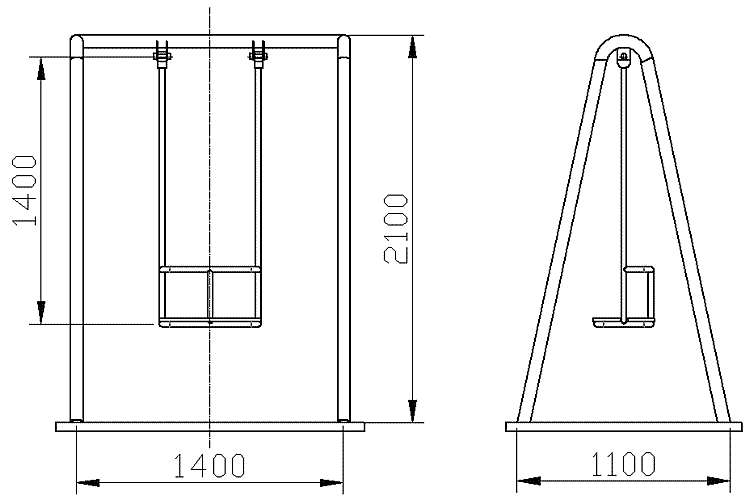

Чертежи

На начальном шаге подбирается зона для установки качелей, определяются размеры. Более подходящий размер навесной лавки – 1,5 м. Этого достаточно для двоих взрослых катающихся.

Согласно чертежам садовых качелей, из профиля схема конструкции включает последующие элементы:

• опорная рама в виде прямоугольника в основании;
• боковые элементы из стальных труб, скрепленные меж собой сваркой;
• горизонтальная перекладина для крепления лавки.

Если ширина основания подобрана правильно, изделие получится массивным и устойчивым. Нужно соблюдать правило: чем больше угол на верхушке треугольника меж основанием и боковыми опорами, тем паче устойчивой будет конструкция.

Каркас

Чтоб собрать каркас, нужно начинать с боковых частей. На основании чертежей накладывается разметка на трубы и делается резка болгаркой. Перед сборкой сверяем размеры. Все четыре элемента боковых опор должны быть равны. Дальше они соединяются попарно сваркой, в итоге чего получатся два схожих элемента в форме буковкы Л.

Острый конец высшей части деталей отпиливается на схожем уровне для того, чтоб сформировать маленькую опору для укрепления горизонтальной перекладины.

Ширина опоры должна соответствовать расстоянию, которое появляется меж парными трубами боковых конструкции. С помощью сварки привариваются боковины к опорной раме, потом сверху боковых стоек устанавливается горизонтальная перекладина.

Все этапы сборки следует создавать, соблюдая законы геометрии: боковые опоры стоят вертикально, горизонтальная перекладина для подвешивания скамьи размещается параллельно к основанию. Для контроля всех шагов сборки употребляется строительный уровень.

Виды самодельных железных качелей

Проект качели из металла быть может самым различным, существует огромное количество увлекательных вариантов. Но в традиционном выполнении изделие имеет А-образную форму стоек, их соединяет перекладина, установленная сверху. Чтоб повысить степень жесткости, используют перемычку (для стягивания).

Есть конфигурации качели, где таковой элемент как перемычку не используют, опоры выполнены в Л-образной форме. Простым решением являются качели из металла П-образной формы. Но тут будет нужно для стойкости заглубить и забетонировать опоры. Есть прекрасные качели из металла, которые очень отличаются от обыденных, сидения можно подвешивать к веткам деревьев, на веранде – раздельно от каркаса.

Также качели из металла делятся на последующие группы:

1. Стационарного типа, где есть необходимость в бетонировании опор.
2. Мобильная разновидность, фиксируют их к поверхности земли либо с помощью арматуры, либо анкеров.

Зависимо от размеров качелей из металла, изготовленных своими руками, они могут быть семейными (большенными) и детскими.

Производственная систематизация

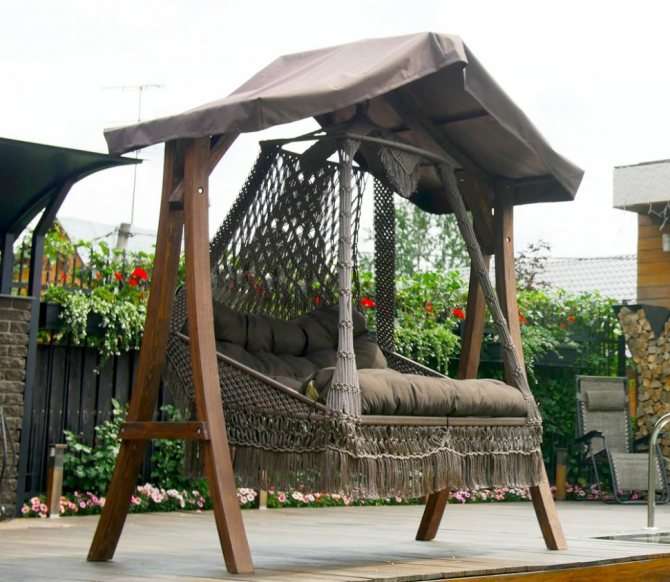

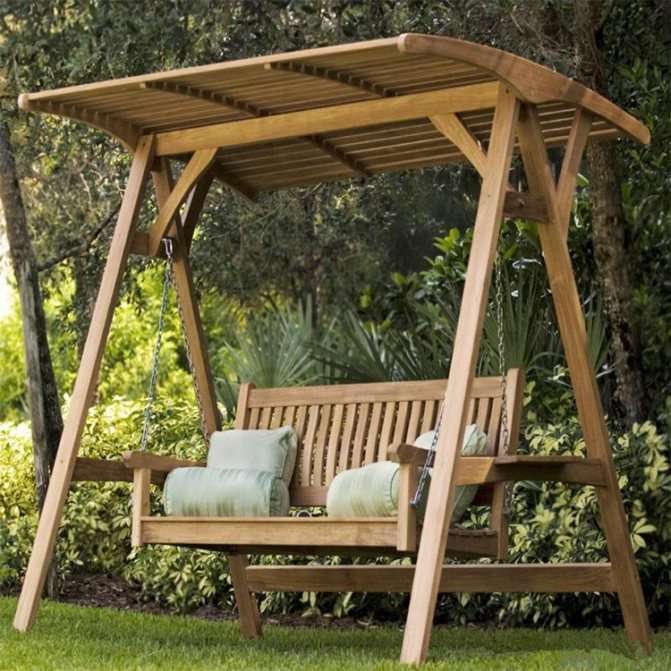

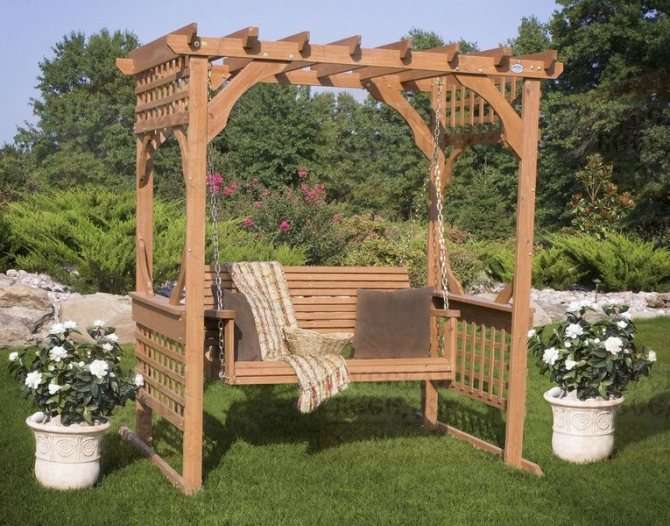

Обычно уличные качели для дачи строят из металла и древесной породы. Эти материалы можно скооперировать, также украшать конструкцию ковкой.

Существует некоторое количество видов качелей

Условно качели для дома можно разбить на последующие виды:

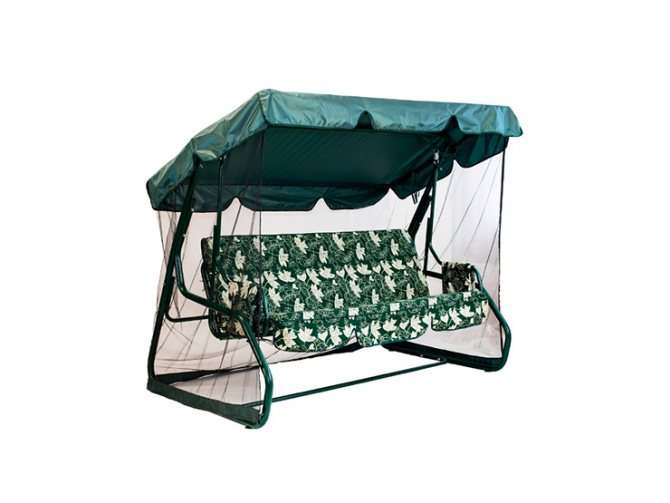

1. Складные. Представляют собой легкую конструкцию, благодаря которой качели можно перенести в хоть какое место: на террасу, веранду, в сад.

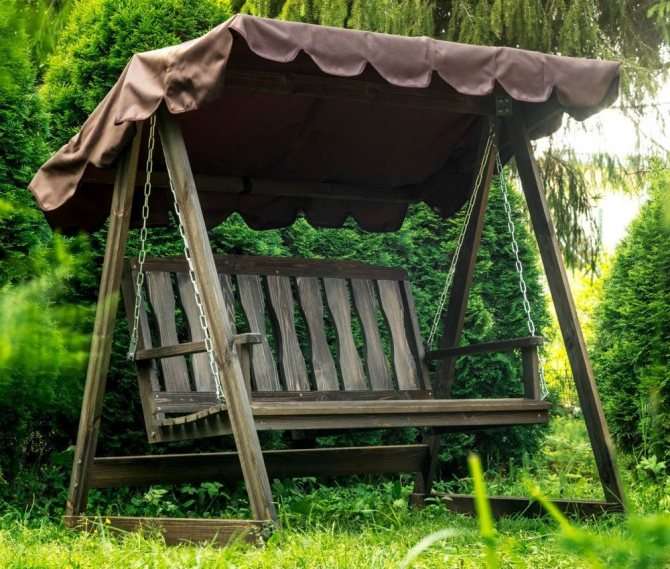

2. Семейные. Мощные и крепкие изделия. По внешнему облику напоминают лавки. Для безопасности эксплуатации такие качели закрепляют на раме П-образной формы и фиксируют особыми тросами либо толстой цепью. Можно сконструировать крышу либо тентовый навес, чтоб кататься даже во время дождика.

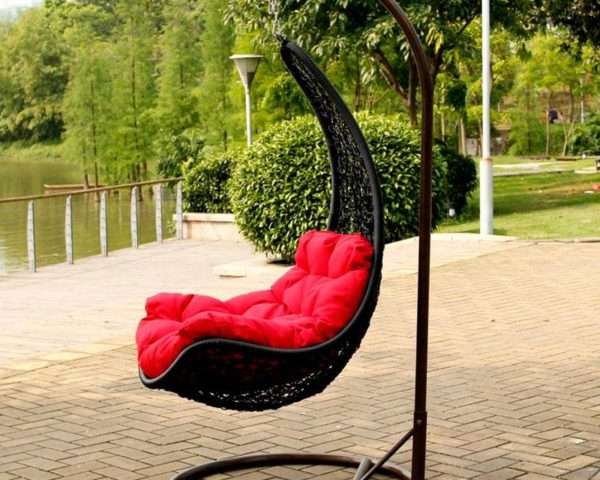

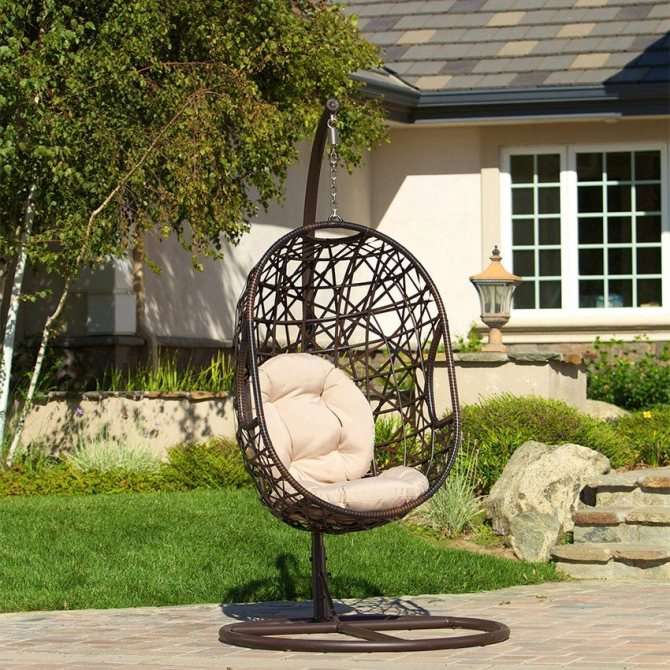

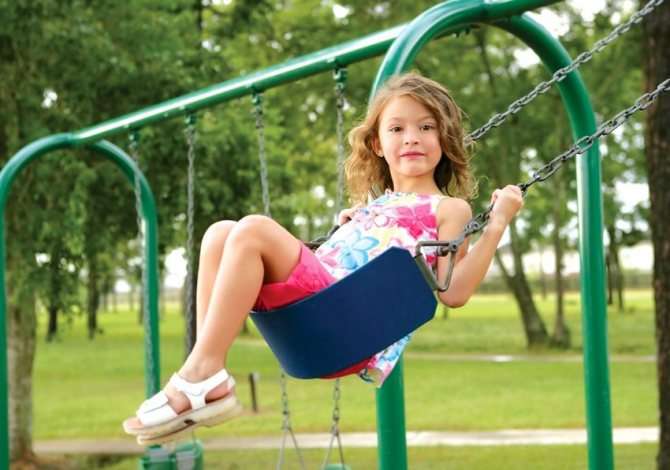

3. Детские. Изделия в форме лодочки либо в виде навесного кресла. При их конструкции должны быть строго соблюдены нормы безопасности.
4. Одиночные. Такие качели не требуют установки доп перекладин. Их просто монтировать и можно установить в любом месте.
5. Гамачные. Подвешиваются на железную перекладину. В качестве перекладины можно использовать дерево с крепкой нижней веткой.

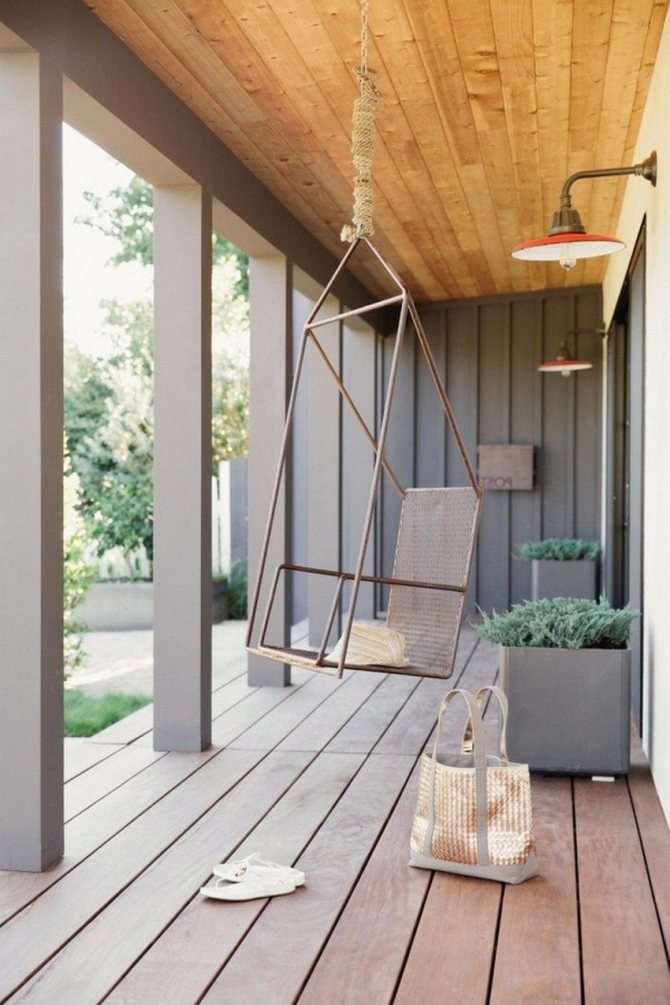

6. Навесные. Сидение, подвешиваемое на веревки либо цепи. Такие изделия отличаются комфортом и легкостью.

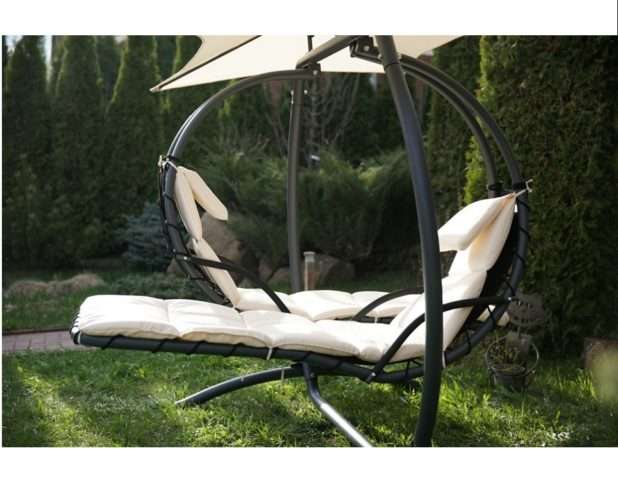

7. Шезлонги. Могут вместить несколько человек. Конструкции такового типа отличаются большой прочностью.

Глядеть так же: как смастерить шезлонг своими руками.

Что необходимо для самодельных качелей из металла

Чтоб сварить качели из металла своими руками, необходимо приготовить:

• рулетку;
• строительный уровень;
• болгарку (ножовку по металлу);
• сварочный аппарат (маска, перчатки);
• электродрель с набором сверл по металлу и дереву;
• гайковерт;
• шурупы для монтажа листов поликарбоната;
• тиски;
• плоскогубцы;
• молоток;
• набор гаечных ключей.

Из расходных материалов будет нужно:

• металлопрофиль (уголок/трубы различного сечения);
• пиломатериалы для сборки скамьи (бруски, доски);
• болты с полу потайными головками, снаряженные шайбами и гайками;
• подвески с подшипником;
• цепи;
• карабины;
• рым-болты из оцинковки либо нержавеющей стали для монтажа лавки;
• анкера для крепления качели к фундаменту (арматурные согнутые стержни);
• для производства навеса лист поликарбоната;
• грунтовка против коррозии металла;
• краска по металлу;
• морилка и лак для обработки;
• кисти для работ.

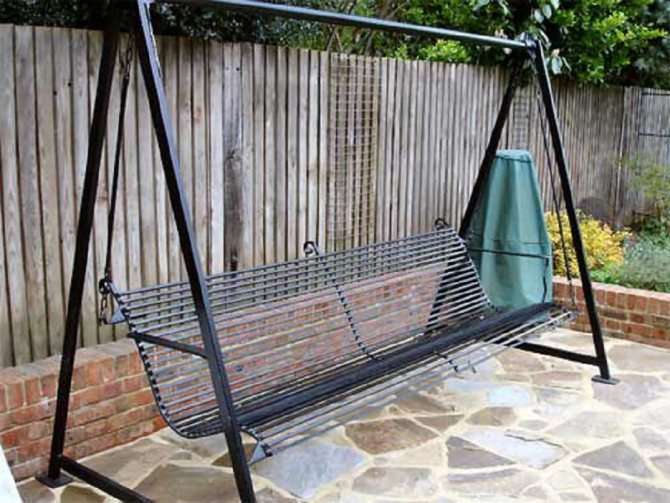

Конструкция качелей из металла

Для постройки надежной и органично вписывающейся в ландшафтный дизайн конструкции, нужно разобраться, какой материал более подходит для этих работ. Также просмотреть фото качелей из металла, изготовленных своими руками.

Из какого металла производится рама для качелей

Для сварных изделий отлично использовать уголки, тавры, круглые трубы. Но сбалансированный вариант – профильный тип, так как они:

• комфортны в работе;
• за счет стен образуются ребра жесткости (увеличиваются прочностные свойства);
• высочайший уровень стойкости к повреждениям механического типа.

Если рассматривать профильные трубы со стороны недочетов, то можно выделить только:

• появление проблем при сгибании (нужно особое приспособление);
• требуется внедрение действенных мер защиты от коррозийных конфигураций.

Чтоб сделать взрослые либо детские качели из металла своими руками согласно схеме, следует обусловиться с профилем, он быть может различной формы. В большинстве случаев используют такие трубы:

• округлые для производства гнутых частей качели (сидений, локотников, арок);
• квадратные/прямоугольные нужны для стоек и распорок (деталей с суровой нагрузкой);
• плоские для доп частей конструкции.

Железные качели могут монтировать с помощью стоек, которые бетонируют в земле (стационарный тип) либо укрепляют к раме за счет использования анкерных болтов, забитой в землю арматуры (мобильный вариант). Переносные изделия в особенности животрепещущи для сезонного внедрения, их проще найти в закрытое помещение для хранения на зиму.

Если сопоставить по стойкости, то качели А-образные, имеющие перемычку в нижней части, лучше, чем П-образные, хотя 2-ые не вызывают сложностей при сборке. Тут для надежности будет нужно глубочайшее вкапывание с заливкой бетона. Если изготавливают мобильные качели, то используют опоры Л-образного типа для увеличения уровня стойкости.

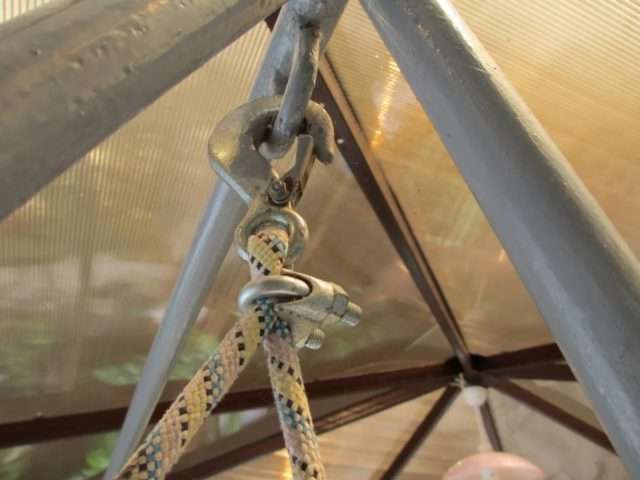

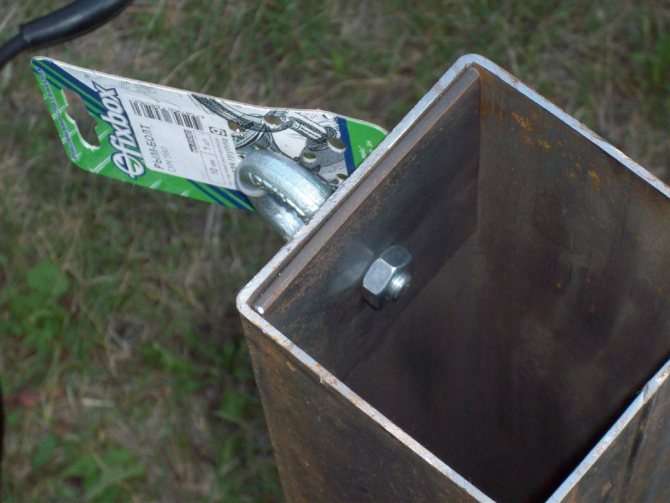

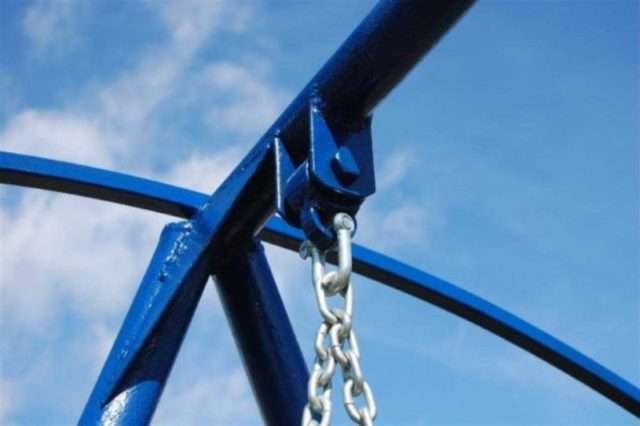

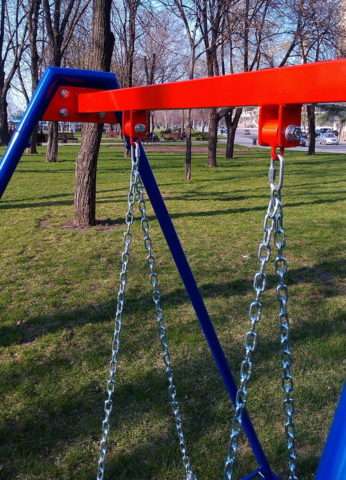

Подвесить лавку качели из металла, собранную своими руками, можно средством внедрения:

• хомутов с крючками;
• анкерных болтов с петлями, которые устанавливают в отверстия, изготовленные в верхней перекладине;
• шарикоподшипников (во избежание скрипа необходимо их временами смазывать).

Принципиально! Чтоб накрепко и навечно соединить профильные трубы с перекладиной, нужно использовать подшипники. Сидение качели из металла, сделанной своими руками, подвешивают с помощью веревки, цепей, троса, профильных труб. У каждого из этих методов есть как достоинства, так и недочеты, которые следует учесть при выборе определенного варианта. Веревка – обычной тип подвеса, но не долговременный, цепь и трос склонны заржавевать, не выручает и их окрашивание в местах соединения.

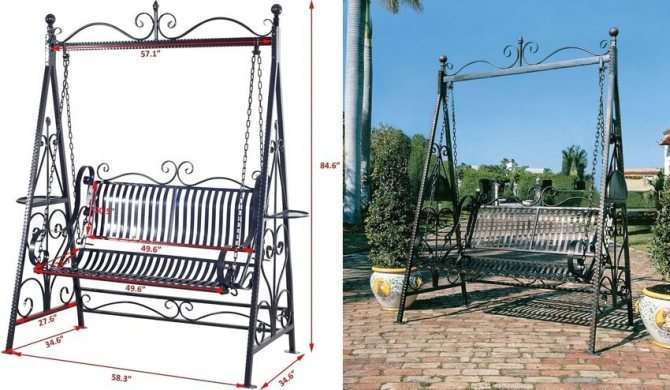

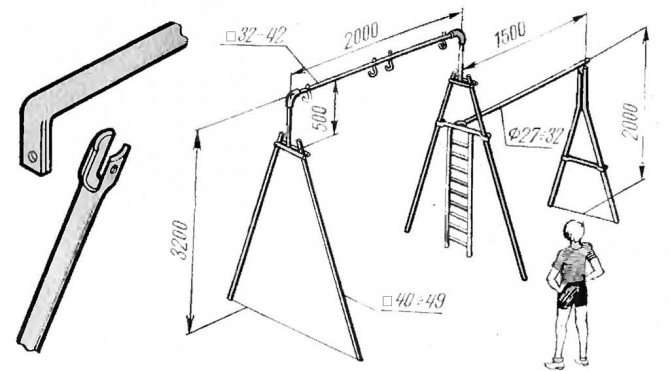

Чертежи самодельных качелей для дачи из металла

Обусловиться с выбором того либо другого варианта железной конструкции поможет обзор часто встречающихся чертежей устройства для качания на открытом воздухе.

Особенности железных моделей

Железная конструкция является самой крепкой.

Можно выделить последующие конструкции по типу каркаса:

• сварной либо стационарный, где элементы закреплены сваркой;
• сборно-разборный – такую конструкцию просто разобрать и переместить в хоть какое место.

По опорным конфигурациям выделяют:

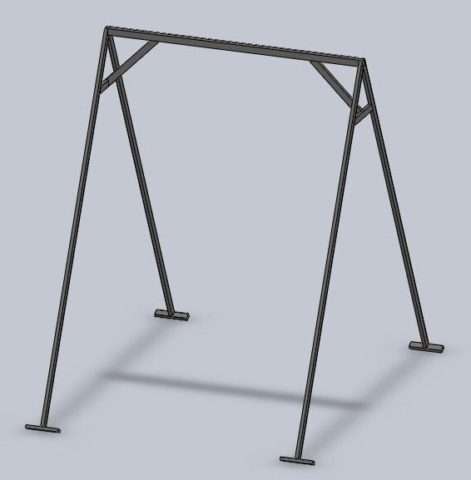

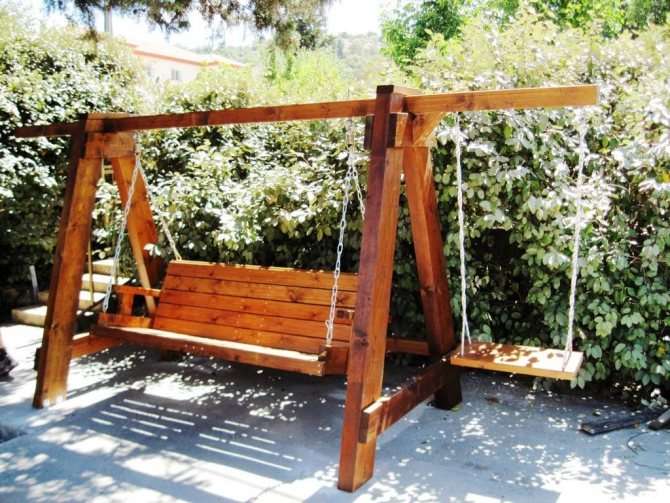

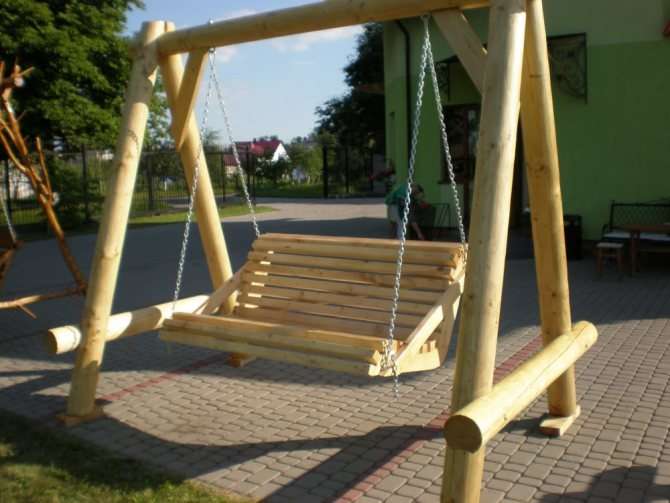

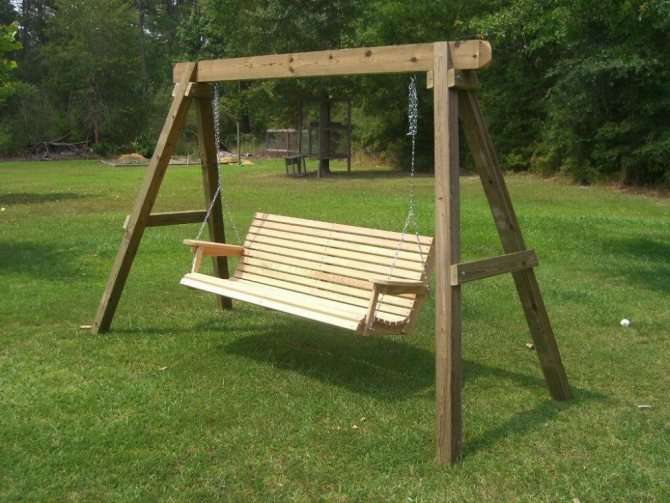

1. А-образную опору. Состоит из 2-ух бревен, соединенных вверху. Перекладины соединяются перемычкой для придания каркасу жесткости.
2. П-образный каркас. Опорные трубы с перекладиной соединяются в виде буковкы «П». Он является самым обычным в сооружении. Чтоб конструкция была более устойчивой, нужно зарыть трубы и залить веществом из бетона.

Стационарные качели устанавливают на фундаменте, для конструкции используют крепкие древесные балки.

Навесные качели – обычная конструкция, которая состоит из двойного либо одинарного сидения, подвешенного на тросах, цепях либо веревках к перекладине либо дереву.

Как сделать железные качели своими руками

Для производства конструкции, которая будет и декорировать придомовую местность, и помогать отдыхать от суматохи, нужно выбирать только высококачественный расходный материал, следовать определенной технологии.

Как сделать своими руками качели из металлопрофиля

Данный материал отлично распределяет нагрузку на каркас. Для производства качели высотой 1,8 м, шириной шага стоек в 1,4 м и размером перекладины в 1,6 м, будет нужно профильная труба 55 мм. Характеристики скамьи составляют: ширина 0,5 м, расстояние от земли 0,5 м и глубина 0,35 м. Конструкция из металла предугадывает наличие последующих материалов:

• профильная труба для сборки стоек (16 м);
• железный уголок (2 м);
• обрезная доска для лавки;
• петли железные (ушки) для подвеса скамьи;
• подшипники (2 шт.).

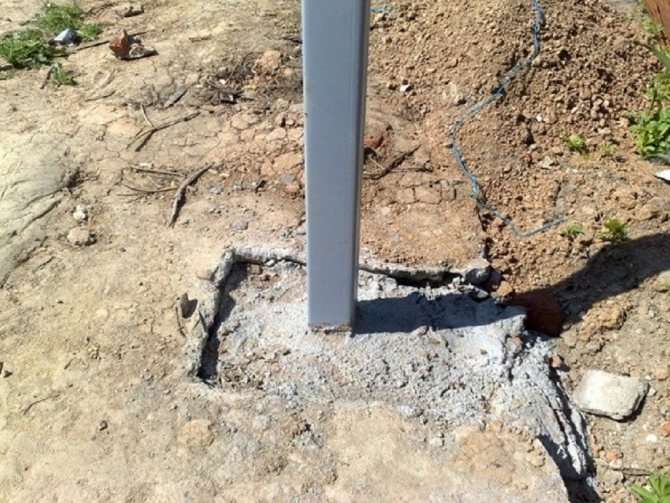

Чтоб каркас имел достаточную устойчивость, нужно вырыть ямы под опоры и приготовить составляющие для рабочего раствора: песок, воду, цемент, емкость для его замеса.

Метод работ по сборке качели подразумевает выполнение последующих действий:

1. С помощью сварочного аппарата сделать А-образного вида боковые стойки, выдерживая расстояние меж ними в 1,4 м. При всем этом следует учитывать, что 50-60 см стоек будут вкопаны и забетонированы в землю.



2. Установить перекладину, на которой уже заранее приварены «ушки» к боковым опорам.

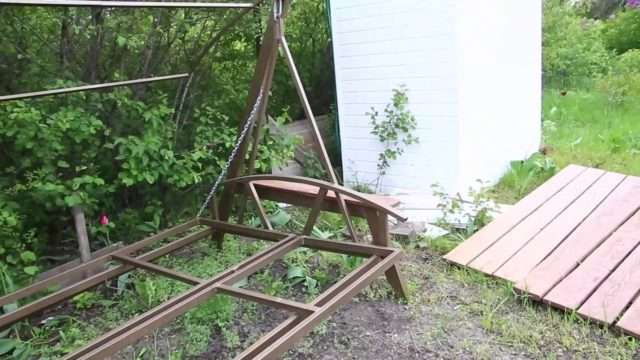

3. Смонтировать каркас скамьи сварочным методом из железных уголков. Закрепить профильную трубу для подвешивания сидения.



4. Средством использования цепей веревки присоединить подвесную часть качели к перекладине.

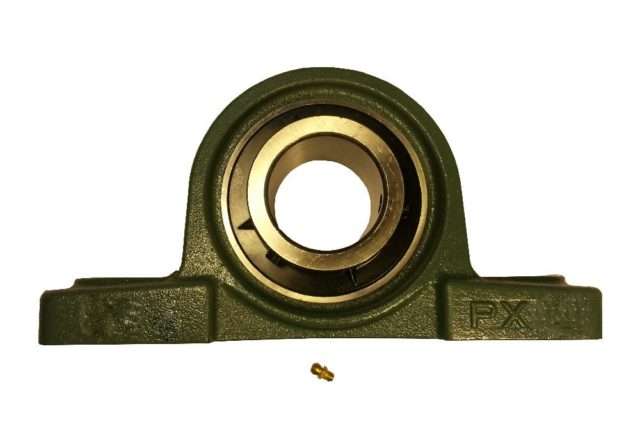

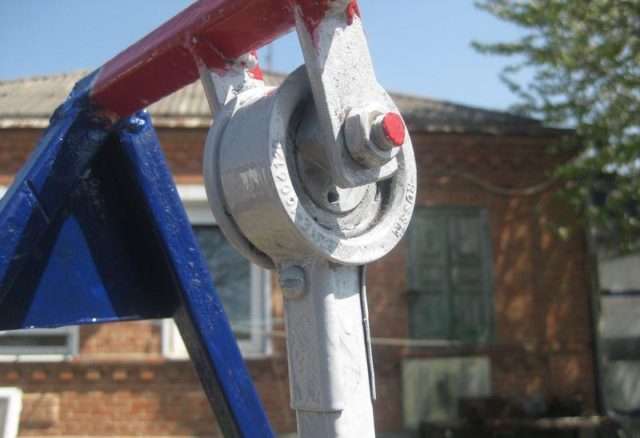

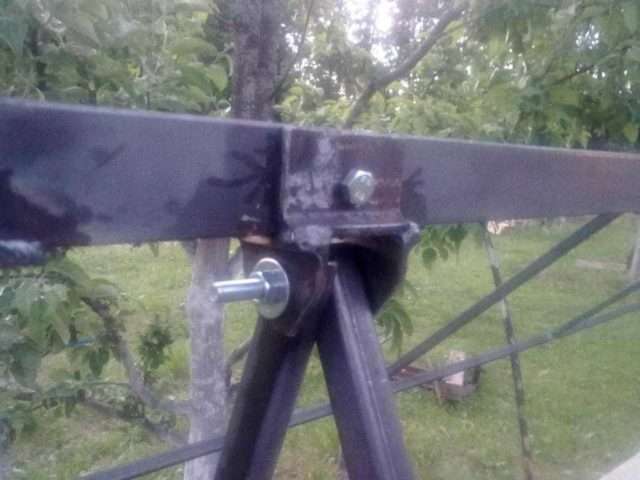

Как сделать своими руками качели из металла на подшипниках

Смастерить качели с внедрением подшипников можно по аналогичной схеме, что и в прошлом варианте. Только подвесную часть закрепить на подшипниках, установленных на главной трубе верхней перемычки каркаса конструкции.

Другой вариант фиксации заключается в применении торцевых креплений (к боковым опорам), либо к верхней трубе рамы с помощью подшипниковых узлов.

Совет! Для надежности крепления подшипники рекомендуется зафиксировать с помощью контргайки.

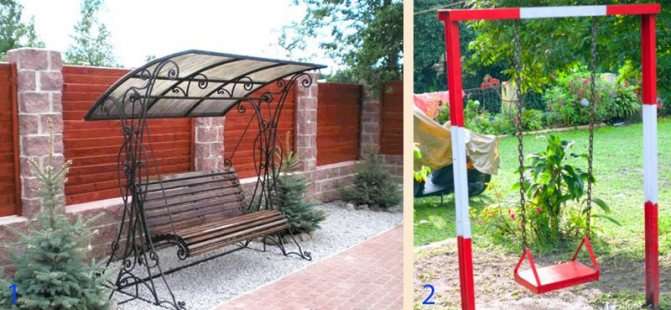

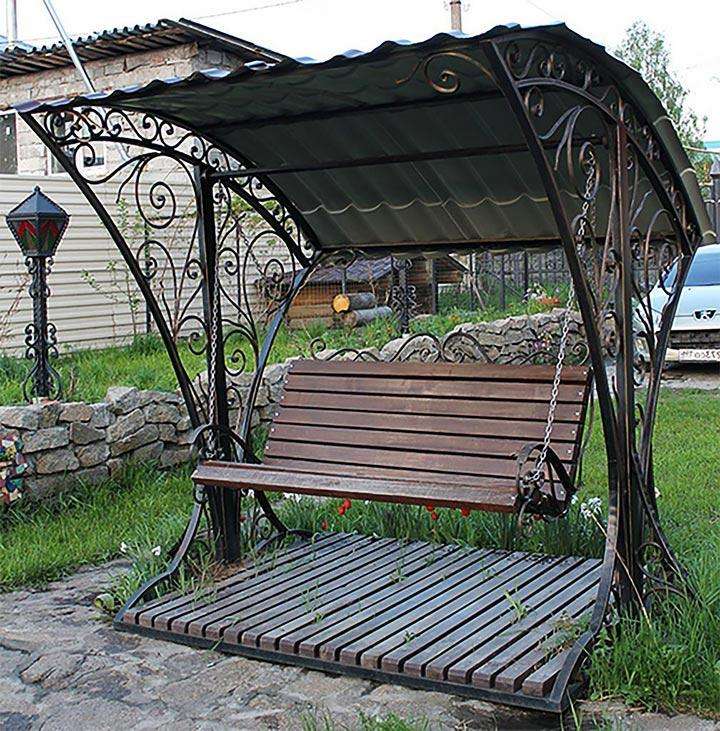

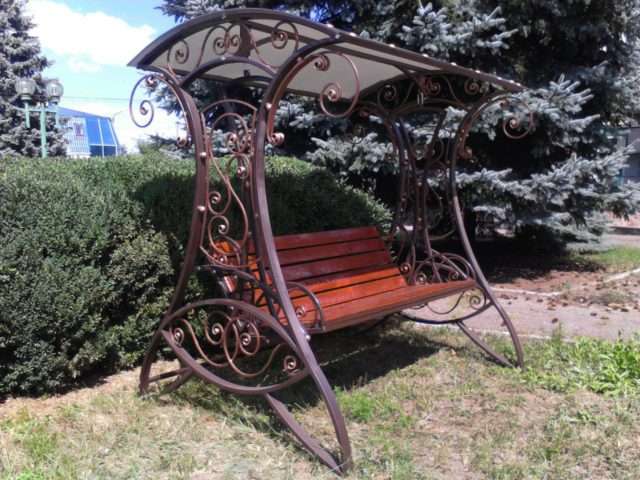

Как сделать качели из металла с ковкой

Кованые качели на даче, непременно, присваивают ей солидности, создавая атмосферу богатства и удачливости хозяев. Благодаря тяжеловесности она достаточно устойчива и без заморочек переносит ненастье, сильные порывы ветра. Но при всем этом это непростой объект, который сделать своими руками без определенного опыта и приспособлений навряд ли у кого получится. Такую конструкцию лучше заказывать у экспертов.

Как сделать своими руками огромные качели из металла

До того как делать расчет металла для качелей, нужно обусловиться с вместимостью данного объекта для отдыха. Так, для домашней пары и 1-го малыша достаточно сделать скамью шириной 1,6 м. А для комфортабельного размещения троих взрослых человек скамья обязана иметь ширину 180-200 см. Составляя набросок садовых качелей из металла, необходимо ориентироваться к тому же на особенности имеющегося ландшафта либо помещения, где будет установлен объект для отдыха.

Для производства крепких, но в то же время не массивных качелей используют:

• профильную трубу с шириной стены 40-70 мм, шириной 1-2 мм (это будут стойки и перекладины);
• труба прямоугольной формы сечением 15-20 мм (перемычки, каркас для лавки);
• бруски древесные 30?30 (для лавочки);
• для подвеса конструкции веревка, цепь (нагрузка 250-300 кг);
• 6 штук рым-болтов, снаряженных гайками и граверными шайбами (для подвешивания лавочки);
• краска для железных поверхностей;
• лак для обработки древесных брусков.

Принципиально! Для не допущения негативных последствий – столкновения лавочки с опорами, нужно выдерживать расстояние меж ними от 0,35 м для веревки, и 0,25 м – для цепей.

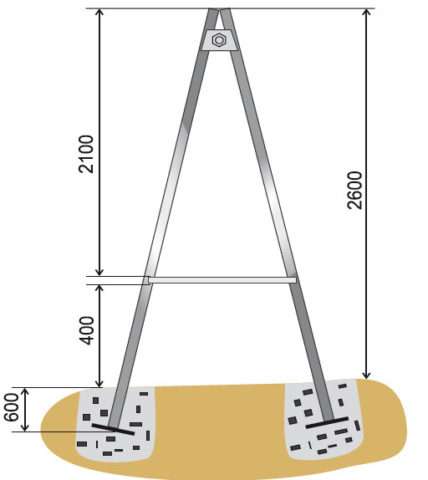

Для начала нужно порезать 4 трубы по 2,5 м для обустройства стоек и 1 трубу длиной 2,1 м для перекладины. Потом обрезать края этих частей под углом в 30 °С и попарно сварить в виде равнобедренных треугольников.

Потом необходимо приварить горизонтальную перемычку, отойдя от верхушки на 2 м. Ее размер должен составлять 1.038 м. Произвести с помощью сварочного аппарата крепление перекладины к верхним частям стоек, которые разнести необходимо на пару метров. Концы должны выступать на 50 мм с 2-ух сторон. Порезать для лавки древесные бруски по полтора метра. Их нужно ошкурить и обработать лаком, потом зафиксировать бруски к каркасу лавочки средством болтов с шагом 20-25 мм. Зависимо от размера брусков расстояние меж ними может корректироваться.

Методом внедрения рым-болтов подвесить лавку к перекладине, которые монтируют в заблаговременно приготовленные отверстия. На площадке вырыть 4 ямки, глубина которых более 45-50 см. На дно уложить слой щебня, песка10 см, установить опоры и залить их бетонной консистенцией из 1 части цемента, 2 песка и 3 воды.

Пробовать качели на устойчивость можно уже спустя 3-4 денька. По окончанию их окрашивают.

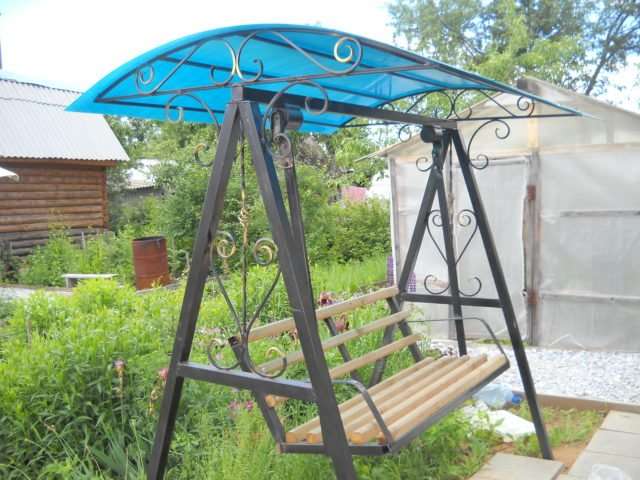

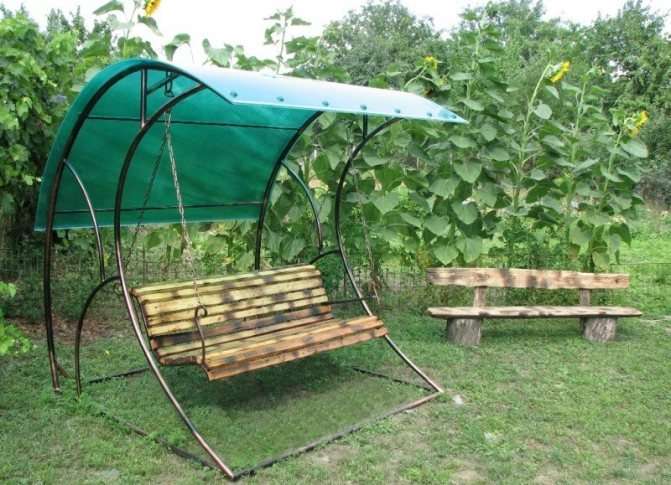

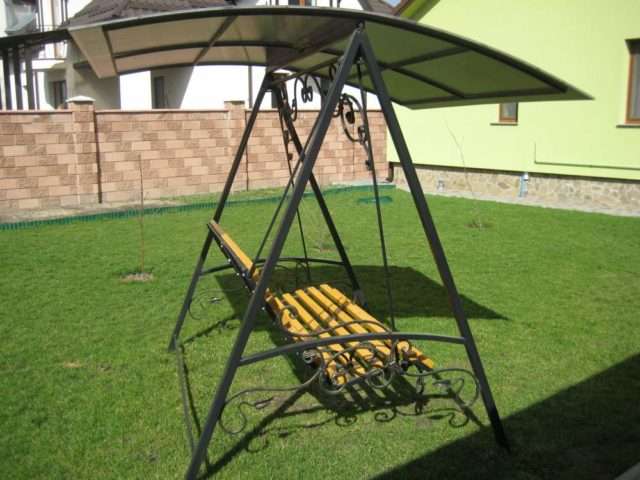

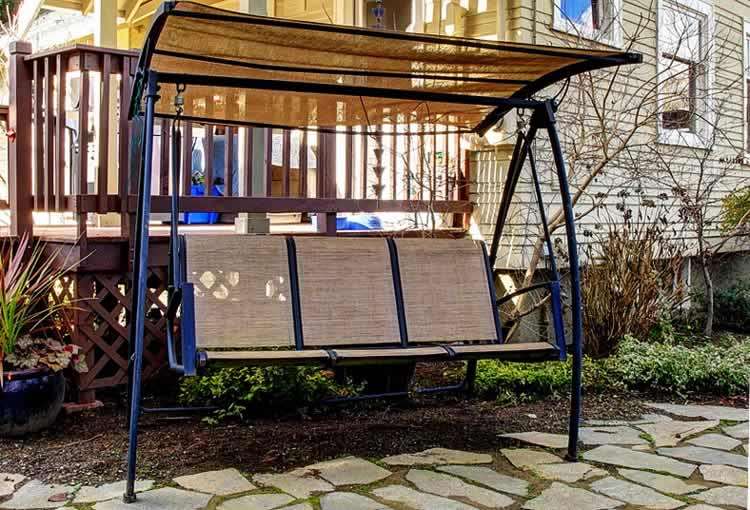

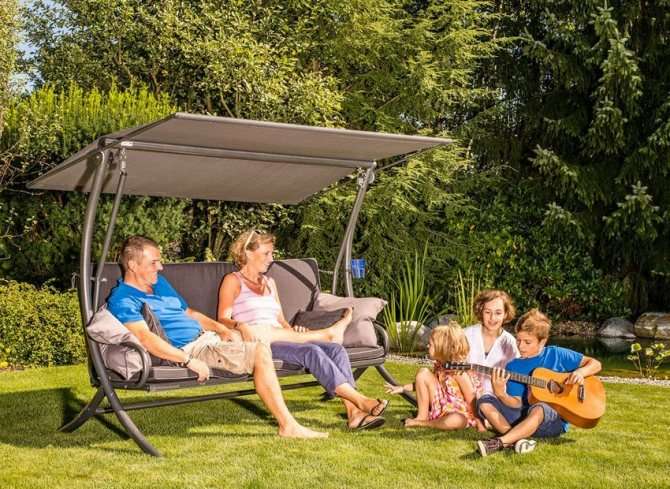

Как сделать железные качели с навесом

Данная разновидность садовых качелей быть может собрана методом, что и в прошлом случае, только тут для защиты отдыхающих от палящих лучей солнца и осадков необходимо предугадать козырек. Он представляет собой прямоугольную конструкцию, сделанную из железной рамы, перемычек и листа сотового поликарбоната. Кровельный материал нужно монтировать под углом, по другому вода, снег будет задерживаться на качели. После производства козырек также под углом приваривают к высшей части качели.

Принципиально! Создавать установка поликарбоната нужно с помощью особых крепежных частей с уплотнительными шайбами. Чтоб не допустить попадания пыли, насекомых, торцевые закрывают с помощью полимерного профиля.

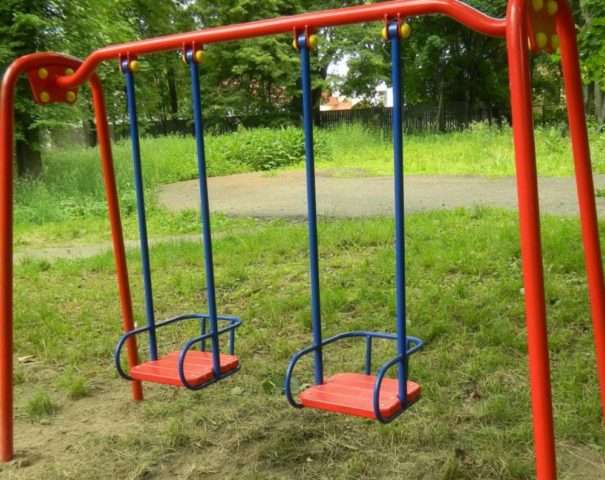

Как сделать своими руками железные качели на двоих

Сделать приспособление для качания 2-ух деток можно несколькими методами, где один предугадывает изготовка объекта П-образной формы, а другой – конструкцию с А-образными стойками, усиленной средней частью.

Аннотация с подробным описанием:

1. Методом использования сверла сделать отверстия для крепления. Изнутри для усиления эффекта применить толстые пластинки из металла.



2. Зафиксировать на стойках перекладину средством болтов с контргайками, шайбами Гровера.



3. Произвести установка сиденья на подвесах.



4. Стойки забетонировать.



Укреплять качели можно и на болты, и с помощью сварочного аппарата. Используют для обустройства объекта квадратный металлопрофиль со стороной 60 мм и длиной 3 м. После установки высота конструкции будет составлять 2 м, а 50 см находиться в земле.

Садовые качели из металла своими руками

Традиционные садовые качели делаются из металла. В таких изделиях каркас быть может либо сварным, либо сварно-разборным. Если выбрать 1-ый вариант, то придётся обучаться работать со сварочным аппаратом. Разборные конструкции скрепляются с помощью гаек и болтов.

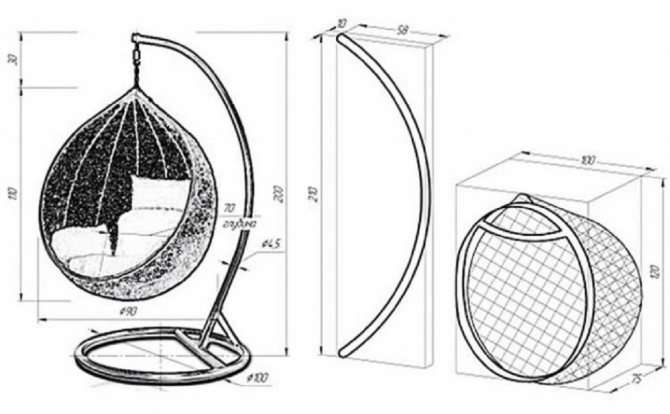

Чертежи и схемы

Чертить схемы можно, если обусловились с габаритами сооружения. Следует учитывать ширину, длину, количество материалов, также личные способности.

Не рекомендуется разрабатывать сложные чертежи, если ранее не было опыта сборки железных конструкций.

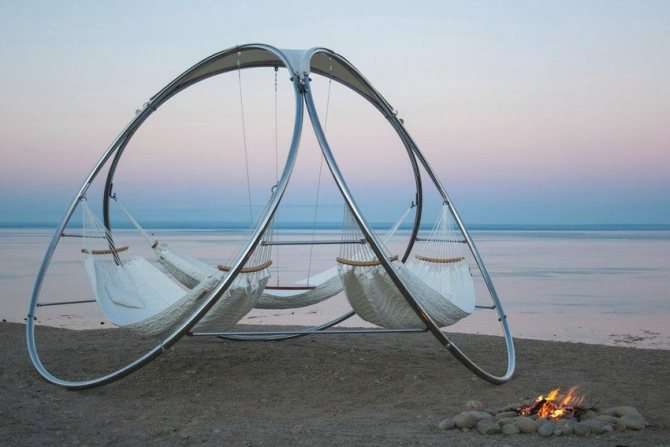

Есть многоместные качели различных форм и размеров. На некоторых из них можно отдыхать лёжа, другие же не подразумевают горизонтального расположения. На иллюстрации ниже изображена конструкция со сборными каркасными сваями и сварным сиденьем.

При умении создавать сварочные работы можно испытать сделать то, что продемонстрировано на иллюстрации. Но проще всего поменять сиденье на такое же, изготовленное из дерева либо собранное из железных балок. Здесь всё зависит только от уровня мастерства и фантазии человека.

Верёвки, на которые подвешиваются качели, можно поменять на канаты, цепи, балки. К каждому материалу подбираются личные крепления.

Большой известностью в сфере ландшафтного дизайна пользуются дачные качели на одно место. Смотрятся они совершенно по другому и делаются по совсем другим чертежам.

Такую конструкцию сконструировать тяжело, потому что придётся сваривать огромное количество деталей, чтоб вышло круглое сиденье. Либо же его можно поменять на хоть какое другое, выполненное из других материалов и владеющее обычной формой. Некие умельцы раздельно приобретают соломенные, древесные, пластмассовые кресла и подвешивают их на крепления.

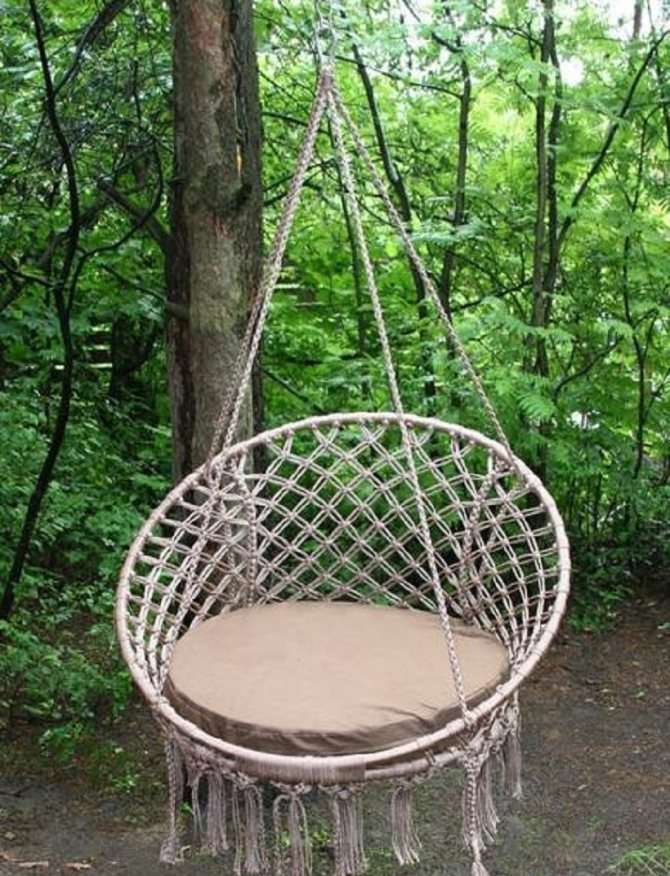

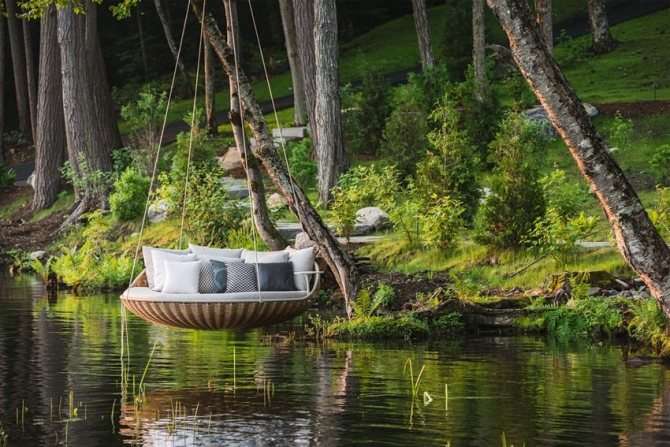

Проще всего сделать плетёные качели на верёвках либо канате, прикреплённые к железному каркасу.

При желании на любые качели можно установить доп элементы: крышу, уберегающую от осадков, подставку под ноги, ручки и локотники для удобства отдыхающих.

Нужные инструменты и материалы

Инструменты и материалы, которые пригодятся для сооружения качелей из металла, у всех будут различными — зависимо от избранной схемы и чертежа.

Из главных будет нужно:

• железные балки;
• скрепляющие элементы (саморезы, рым-болты, контргайки, гроверы) ;
• сверло;
• сварочный аппарат;
• крепления для цепей, верёвок либо других держателей;
• готовое приобретенное сиденье либо заблаговременно сооружённое без помощи других.

На завершающем шаге строительства лучше приобрести особые смеси, предохраняющие материал от ржавчины.

Пошаговая аннотация

Аннотация поможет дачнику сконструировать самые обыденные садовые качели, не подразумевающие нестандартных дизайнерских решений.

Вначале нужно решить: будет ли конструкция вкопана в землю либо предполагается прикручивание устойчивых ножек. При первом варианте нужно сделать замеры и копать ямки, чтоб позже воткнуть туда каркасные сваи. После помещения каркаса в землю его заливают бетоном, по другому сооружение расшатается.

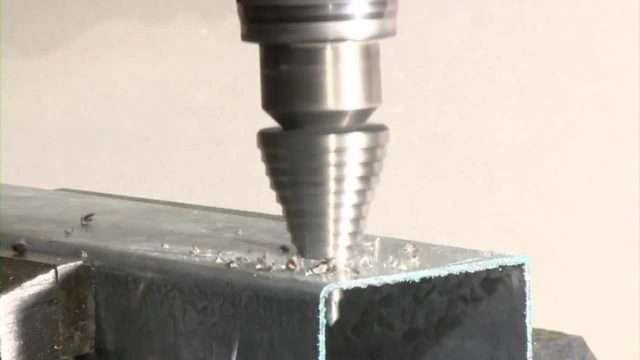

После нужно заняться скреплением деталей. Отверстия сверлят без помощи других либо получают байки с уже изготовленными дырками. Рым-болты вставляются в вертикально просверлённые в перекладине отверстия и контрятся гайками с гроверами с обеих сторон.

Сиденье нужно собирать заблаговременно. Никаких определенных советов дать нельзя, потому что все дачники предпочитают разрабатывать личные проекты. Н ачинающим мастерам сварочными работами заниматься не следует — еще легче присоединить к каркасу древесное сиденье, сколоченное из досок, сплетённое либо приобретенное в магазине. Непосредственно этот чертёж подразумевает внедрение готовой конструкции.

Если база уже есть, то осталось выкрасить её, прикрепить карабины, повесить цепи, и качели готовы. В этом случае употребляются большие карабины с защёлкой, которые не дадут креплению разогнуться при огромных нагрузках. Снизу цепь прикована к самодельным ручкам, закрученным из железной балки средней толщины.

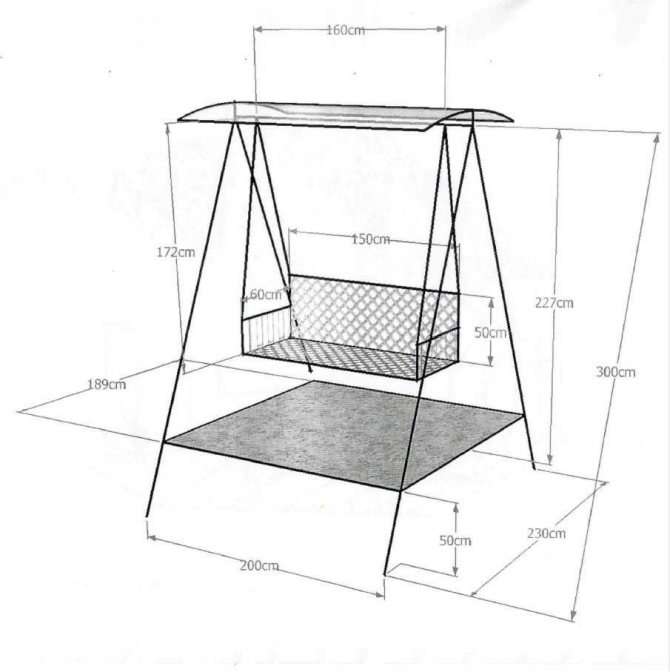

Данная схема предполагает навешивание поликарбонатной крыши. Если железные балки закрученные, а не прямые, как это показано на фото, то придётся присоединить ещё две штуки по горизонтали и к ним укреплять поликарбонат. Если же они прямые, как у обыденных детских качелей, то крыша будет узенькой. К верхней свае, расположенной горизонтально, перпендикулярно прикрепить 3-4 малеханьких балки, на которые потом и положить крышу.

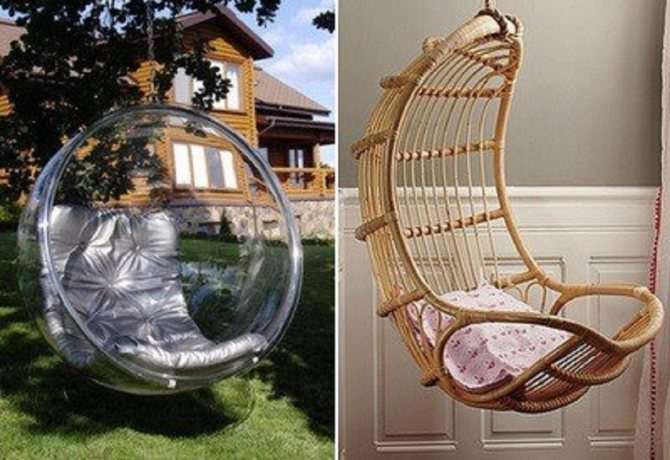

При выборе круглых качелей придётся докупать доп материалы.Они ставятся на подставку, а не закапываются в землю. Сами сваи могут быть как прямыми, так и закрученными.

Самый обычной вариант сооружения таких качелей заключается в последующем:

1. Поначалу необходимо сварить подставку и каркасную базу.
2. Сверху прикрепить большой карабин либо крючок.
3. Подвесить на цепь, верёвку либо канат шину, круглое плетёное либо плотное тканевое кресло, закреплённое на сваренных байках.

Полезные советы

Чтоб качели из металла, изготовленные своими руками, на цепях либо другом подвесе служили длительно и накрепко, нужно придерживаться последующих советов:

• использовать высококачественный расходный материал;
• не сберегать на крепежных элементах;
• не игнорировать обработку противокоррозийным составом;
• древесные бруски обрабатывать грунтовкой;

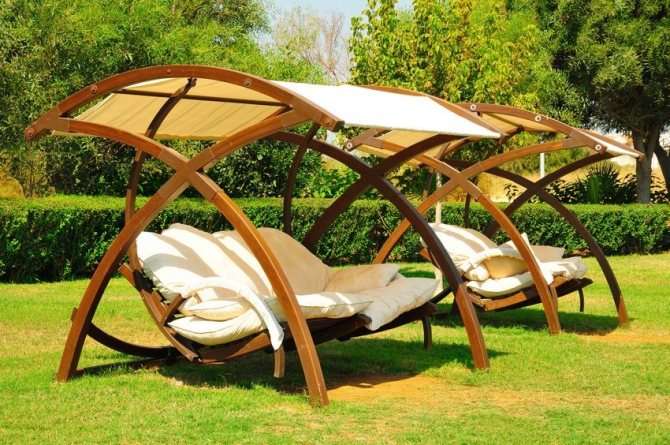

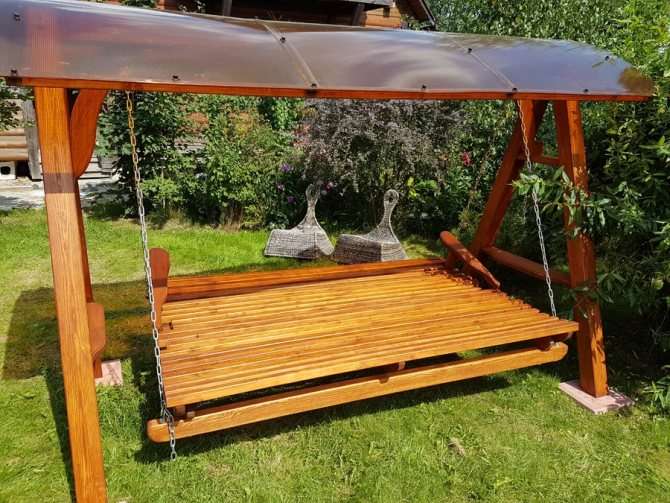

• для защиты от солнца и осадков использовать навес;

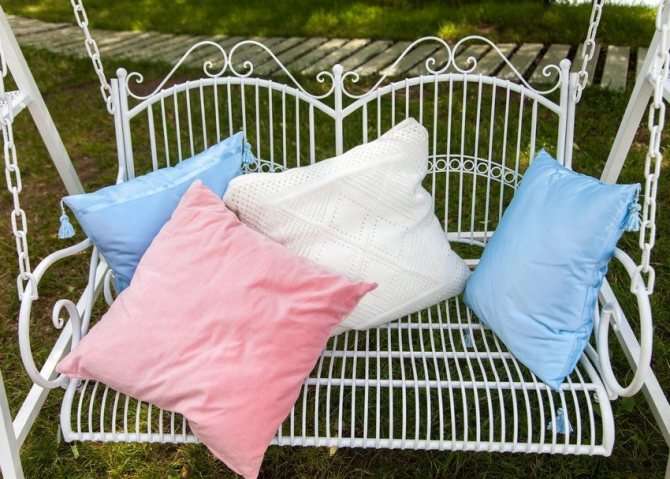

• для комфортабельного использования сшить мягенькие декоративные элементы в виде подушек, сидения, чехла с применением непромокаемого материала и поролона.

Не считая этого, для большей оригинальности и симпатичного внешнего облика стойки рекомендуется украсить узорами. Вокруг качели посадить многолетники, установить декоративный заборчик, обустроить детскую игровую зону.

Имея массу положительных черт, чего нельзя сказать об других материалах для сборки самодельных конструкций, изделия из металаа нуждаются в повторяющемся и правильном уходе. Это связано с риском возникновения ржавчины на них.

Необходимо временами создавать осмотр садового объекта, делать зачистку поржавевших участков, по мере надобности подкрашивать их. Но поначалу следует обработать проблемные места с помощью преобразователя ржавчины, чтоб предупредить оксиды в защитную пленку. И только позже можно приступать к окрашиванию поверхности.

Во избежание возникновения противного скрипа стоит использовать масло. Таковой прием позволяет продлить эксплуатационный срок качели. Цепи на зиму лучше убрать в сухое помещение.

Источник: vsamodelino.ru
