Садовые качели своими руками из металла – чертежи, размеры

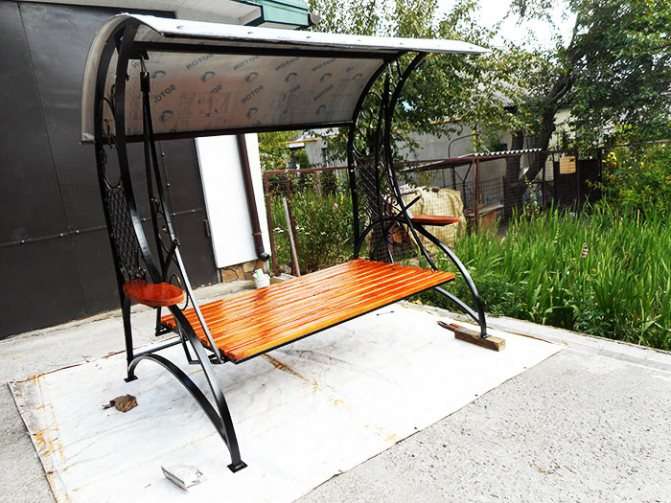

Обзор конструкций из металла

В таких изделиях каркас быть может:

• сварным;
• сборно-разборным.

Для производства первого варианта нужны особое оборудование и способности работы со сварочным аппаратом. Такие опоры отличаются прочностью и жесткостью, что дозволит эксплуатировать садовые качели долгие и длительные годы без риска для здоровья.

А вот собрать каркас при помощи гаек и болтов доступно каждому. Но необходимо учитывать, что с течением времени резьбовые соединения под нагрузкой разбалтываются, возникает свободный ход, и качели могут разрушиться и травмировать человека. Следует крепить их контргайками и гроверами, временами подтягивать ключом.

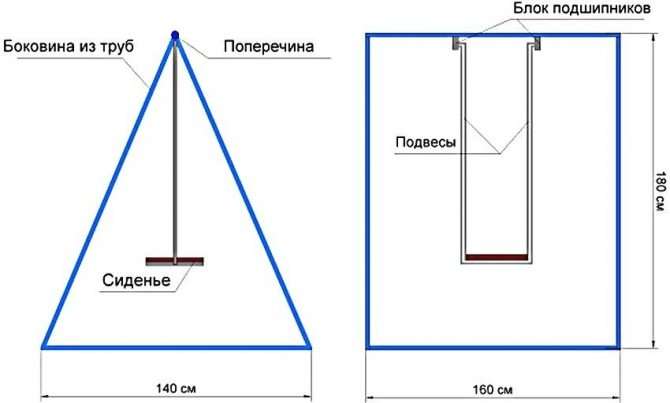

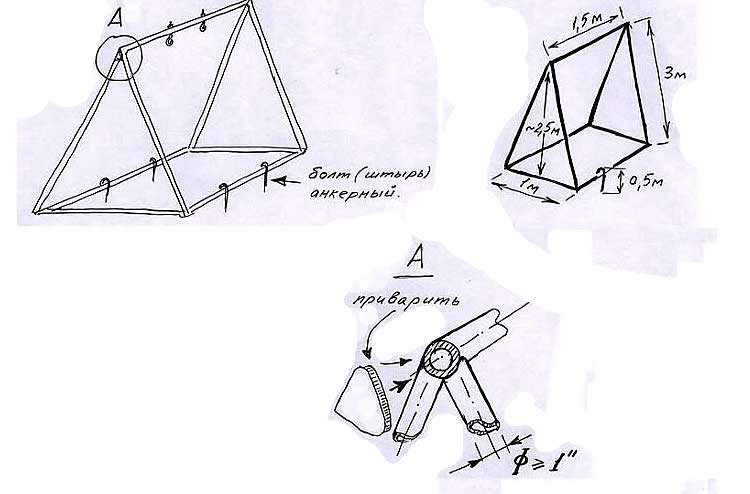

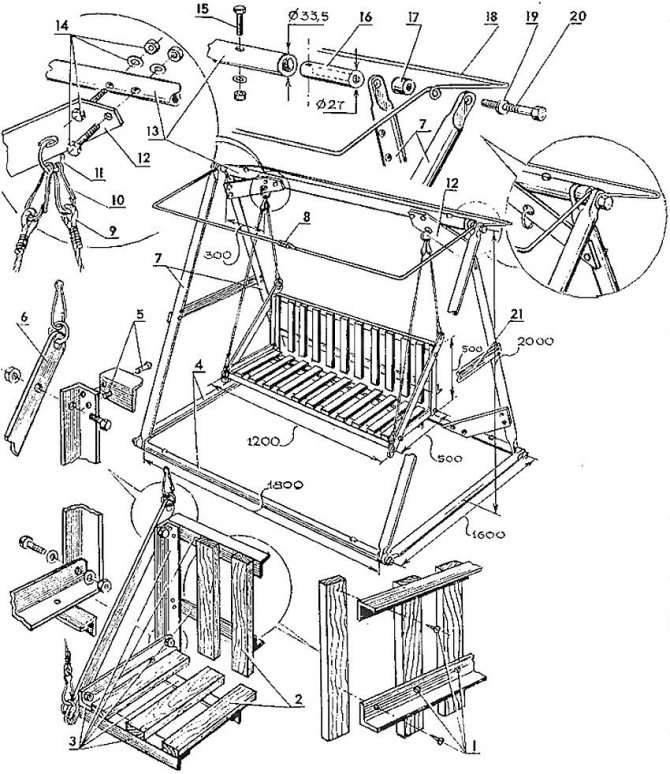

Фото: схема сборки намалеванная от руки. Обычной пример как можно воплотить загаданое.

По конфигурации опор различают:

• каркас в виде буковкы «А» – две перекладины, соединяющиеся сверху и имеющие перемычку для большей жесткости (бывают конструкции Л-образной формы);
• опоры с перекладиной, соединенные в виде буковкы «П» – более неуравновешенный вариант, зато наименее трудозатратный и легкий в выполнении. Если глубоко зарыть опоры и отменно забетонировать, такие качели будут применимы для эксплуатации.

Еще все железные «аттракционы» делятся на:

• стационарные, имеющие забетонированные опоры;
• переносные, закрепленные анкерными болтами, загнутой арматурой, забитой в землю.

Размеры уличных стальных качелей: высота каркаса 2100 мм, высота от земли до седушки 700 мм, ширина 1400 мм.

Систематизация качелей садовых своими руками из металла: фото и особенности

Для строительства железных конструкций употребляются разные материалы. Потому встречается настолько не мало дизайнерских решений. Об этом свидетельствуют бессчетные фото садовых качелей своими руками из металла, которые можно найти в вебе.

Размах просит усиления в точках, где он отстранен от опорной рамы. Обе крепления для креплений обеспечивают доп поддержку фронтальных цепей. Отрежьте крепления до размера, округлите нижние концы до радиуса в 2 дюйма и закрепите их на наружной стороне локотников, плотно прилегающих к нижней стороне каждой руки. Задняя часть качания просит аналогичного подкрепления с 2-мя кронштейнами. Вырезайте, сформируйте и закрепите все части руки на этом шаге.

Все боковые решетки кедра и 5 планок сидений имеют схожую ширину. Две рейки шириной 3 дюйма. Приложить одну из широких планками в фронтальной части опорной рамы сидения, используя два # 10, 2-дюймовый длинноватых винтов управляемых в за ранее просверленные отверстия на каждом конце планки. Проденьте оставшиеся планки меж ними, оставив меж ними четверть дюйма. Устройте их все, не прикрепляя их, потом закрепите рейки сидения при помощи 1-го винта №10, 2 дюйма на каждом конце. Этот процесс отлично работает и для задних планок, но поначалу заложил сидение на спину.

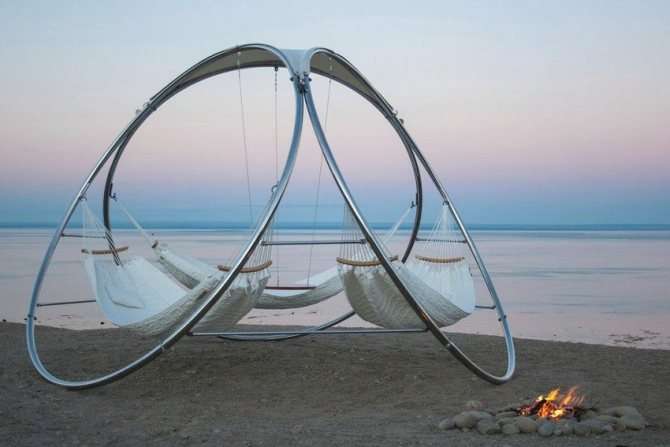

Футуристический дизайн качелей, сделанных из металла

Для производства конструкций употребляются последующие варианты материалов:

• уголки из металла;
• профили квадратной формы;
• двутавры (железные балки);
• трубы (профиль круглой формы);
• тавры (дюралевые профили).

Чтоб окончить сидение, добавьте декоративную переднюю верхнюю и нижнюю отделку. Если у вас есть настольный маршрутизатор, используйте круглый бит с радиусом в четыре дюйма, чтоб фрезеровать открытые края этих деталей. Вы также сможете хорошо совладать с самолетом. Для наилучшего внешнего облика скосируйте верхний край фронтальной облицовочной детали в согласовании с 10-градусным скосом, который вы применяли ранее к фронтальной скобе.

Сделайте опорную рамку для крыльца под открытым небом

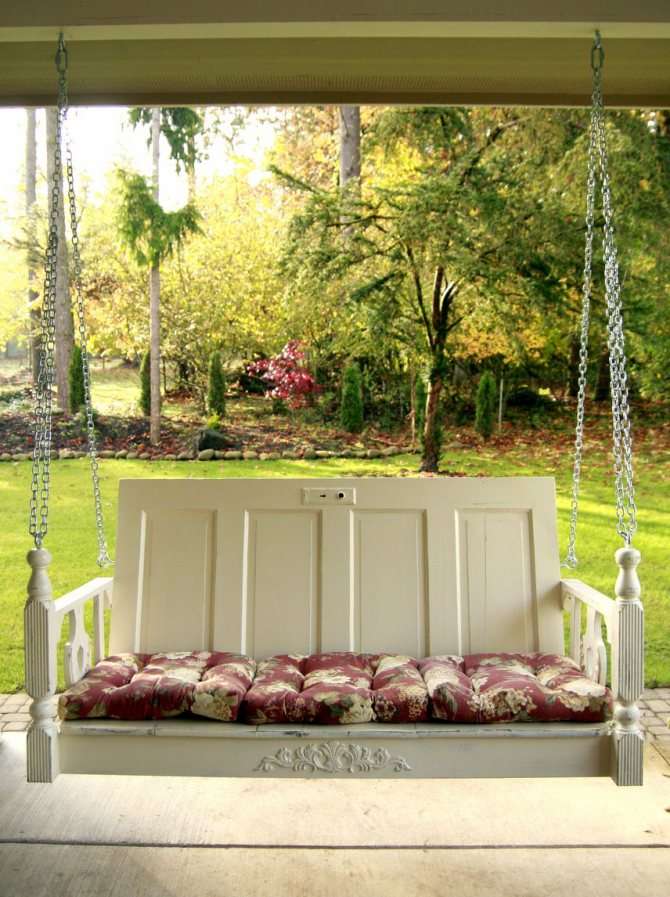

Сейчас, вы сможете повесить качели с крыльца, огромного дерева с жесткой конечностью либо имеющейся опорной рамы. В неприятном случае у вас есть малость больше способностей для строительства. Для присоединения к этим частям используйте клей и 10-дюймовые винты длиной 3 дюйма. Углы, связанные с этим, важны, и непростая митральная пила — большая помощь в их правильном использовании. Концы ног должны быть под углом в 2-ух направлениях, чтоб сформировать размеренную раму. Вы получите хорошие результаты, если вы установите пилу на угол под углом 8 градусов от квадрата и угол скоса 15 градусов от квадрата.

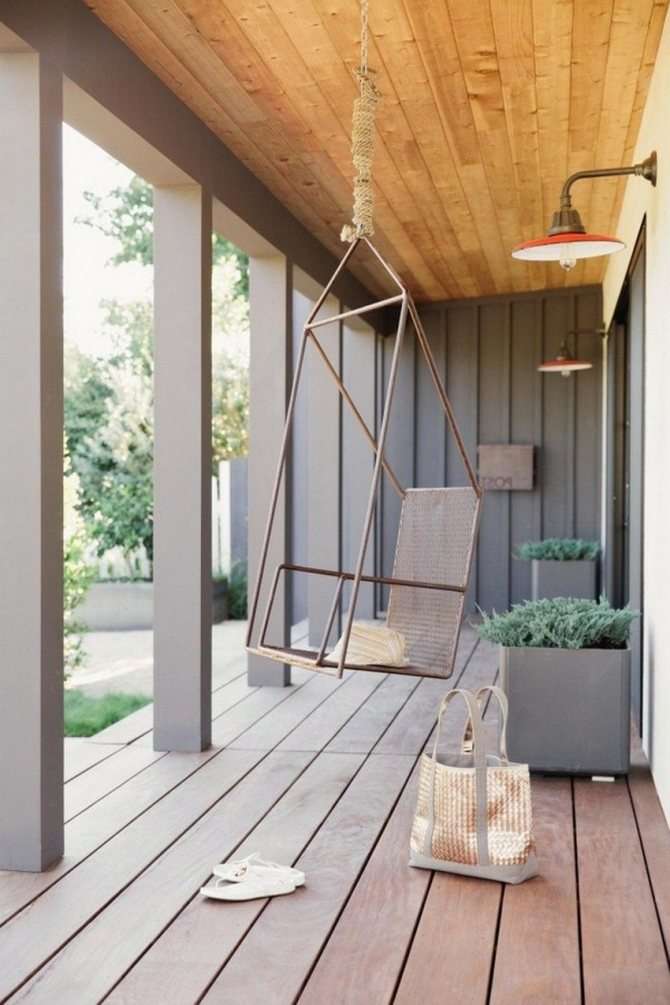

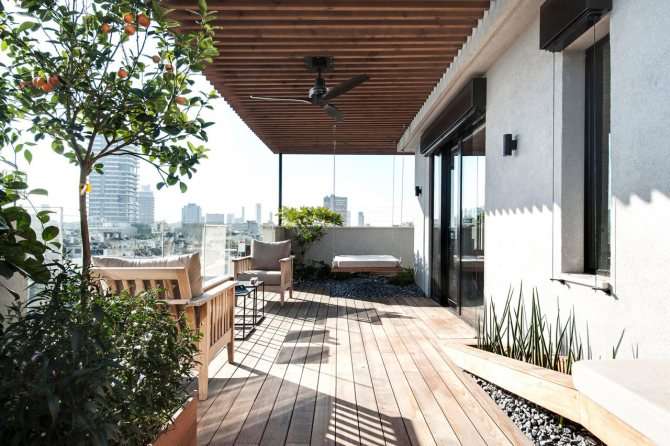

Навесные качели из тонких труб, расположенные на террасе пригородного дома

Направьте внимание! На базе этих частей с схожим фуррором могут создаваться как лавки домашнего типа, так и детские качалки маленького размера.

До того как приступить к планированию и разработке чертежей садовых качелей своими руками из металла, необходимо обусловиться с типом будущей конструкции. Для этого вы сможете изучить готовые системы, предлагаемые нынешней индустрией.

Свойства садовых качелей своими руками из металла

Обрежьте каждую ногу так, чтоб она составляла 87 дюймов в длину, с параллельными концами. Ориентация ног по мере того, как вы разрезаете концы, определяет, к какому пути обращены ноги в законченную структуру. Непременно сделайте две левые и две правые ноги. После того, как ноги отрезаны, положите обратные пары ног на плоскую поверхность, с ребрами жесткости вниз. Распределите нижние концы ног на 60 см друг от друга, потом вырежьте и установите верхние скобы меж верхними концами ног. Используйте клей и # 10, 2-дюймовые винты, чтоб закрепить верхние скобы. Уникальные качели навесного типа с железным каркасом

Как сделать садовые качели своими руками из металла: фото и примеры изделий

Если вы ломаете голову над тем, как сделать качелю своими руками для деток, берите в качестве примера варианты промышленного производства. Подобные изделия имеют правильно рассчитанную конструкцию и представлены огромным количеством увлекательных дизайнерских решений. Для вас достаточно будет сделать подобные качели из подручных материалов.

Две базисные части держат ноги правильное расстоянии друг от друга и обеспечивают твердую опору для опорной рамы. Вырежьте их до конца с концами, обрезанными на 15 градусов, чтоб соответствовать углу рамы ноги. Закрепите базисные детали на нижних концах ног, поддерживая расстояние меж ними на 60 дюймов. Концы оснований должны простираться на 6 дюймов за концы каждой ноги. Вы сможете добавить еще одну доску под каждую базисную деталь. Когда эти «жертвенные» доски сгнивают, вы сможете просто их поменять.

Разработка сотворения качелей своими руками из профильной трубы

Морские доковые кольца закрепляют верхние концы опорных цепей. Изберите конструкцию, которая включает сварное кольцо из стали, установленное в плоскую железную пластинку. Сейчас установите тяговые кольца, прикрепленные к внутренним поверхностям верхних скоб при помощи болтов, а не винтов.

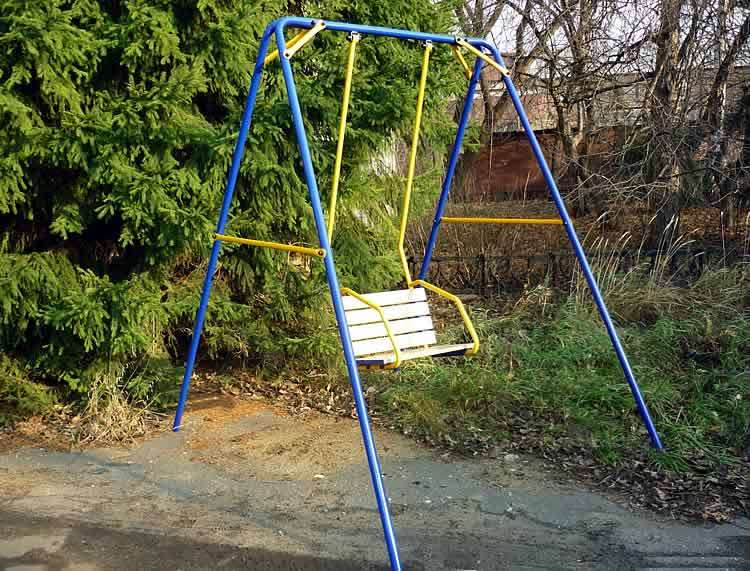

Детские качели, подвешенные к каркасу из металла на цепях

Систематизация изделий от изготовителей:

• конструкции садовые раздельно стоящего типа. Эта разновидность изделий может устанавливаться в любом месте, которое вы посчитаете подходящим, так как они не нуждаются в изготовлении доп опоры либо подвесов. Качели данного типа могут быть не только лишь металлическими, да и древесными;

Потом присоедините все другие боковые фигурные скобки. Вы возжелаете уменьшить их, чтоб они соответствовали вашему качели. Работайте по каждой раме ноги, в стиле лестницы. Нижняя скоба должна быть 24 дюйма от нижней части ног. Ноги соединены через верхушку при помощи опорной балки, сделанной из частей, которые работают вкупе, чтоб сделать силу, не очень много веса. Вырежьте переднюю и заднюю части балок с концами под углом 8 градусов. Соедините эти детали с концевыми элементами балки, потом закрепите узенькие верхние крышки на верхней поверхности балки.

Материалом для садовых качелей может служить как металл, так и дерево

• диванные качели, которые могут употребляться как взрослыми, так и детками. Во 2-м случае изделие позволяет сразу садиться на скамью сразу нескольким катающимся. Конструкции комфортны и неопасны, обустроены комфортабельной спинкой. На период сильных дождиков либо зимой качели просто убираются, потому что их конструкция имеет блочное строение. Изделия могут быть металлическими либо древесными;

Оставьте широкие верхние крышки сейчас. Настало время присоединиться к раме ноги и лучу, работа, которая идет изрядно лучше при помощи доп рук. Если у вас длиннющий зажим для труб, используйте его, чтоб соединить все детали. Верхний край луча должен быть заподлицо с верхними концами рамок ног. Просверлите отверстия для 4 болтов каретки длиной пять-шестнадцати дюймов на 5 дюймов через каждую верхнюю скобу, ребра жесткости и конец балки. Используйте гайки и плоские шайбы для крепления каждого шарнира рамы к раме.

Если вы желаете скрыть все винтообразные головки под коническими древесными затычками, сделайте это в этот момент. Что касается отделки древесной породы, есть несколько не плохих вариантов и несколько нехороших. Прозрачное масло для внешнего класса предлагает один хороший подход. Он прост в применении и никогда не очищается. Просто повторно нанесите масло, когда дерево начинает смотреться сухим. Вы также сможете бросить лес естественным методом. Для вас было бы уместно избегать хоть какого финиша, который образует поверхностный кинофильм.

Мобильный вариант качелей из металла с сидением, выполненным в этническом стиле

• конструкции, укомплектованные откидной спинкой и москитной сетью. Они могут быть применены в качестве детских железных качелей для дачи. Вы сможете добавить и другие девайсы для сотворения доп комфорта;
• качели, сделанные способом ковки, которые владеют обилием преимуществ.

Минусы самодельных качелей для дачи из металла

Они постоянно отслаиваются во времени, и было бы тяжело соскрести и вырезать утрату финиша из скрытых уголков и трещинок в этом размахе и стоять. Если щит будет находиться в одном месте в течение сезона либо более, вы сможете просто научить лозу, чтоб использовать его в качестве решетки. Доп колер сделает ваше время отдыха еще больше позитивным.

Добавьте особенное прикосновение к домашнему качели

Еще одна принципиальная вещь: Остановить качели из цепей с рым-болтами с шестью шестнадцатью дюймами. Сейчас настало время поселиться и качать! Умопомрачительно, как смотрятся более позитивные проекты, когда вы тратите время и усилия, чтоб скрыть головки винтов под коническими древесными затычками, которые вы сами порезали. Лучший подход начинается с сверления отверстия поперечником в полдюйма, которое составляет половину дюйма. Ввентите винты в эти отверстия, когда будете работать. Имейте в виду, что для вас необходимо использовать немного более недлинные винты при помощи этого способа, либо концы винтов пробивают другую сторону дерева.

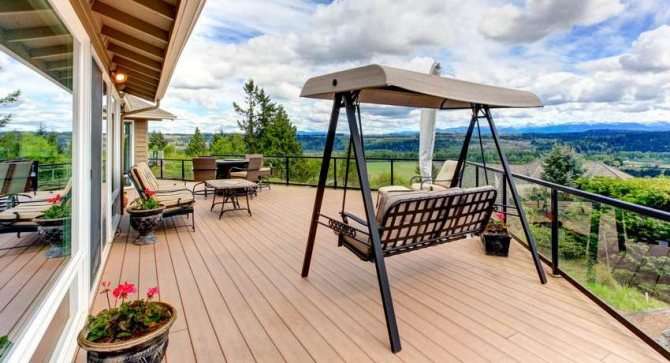

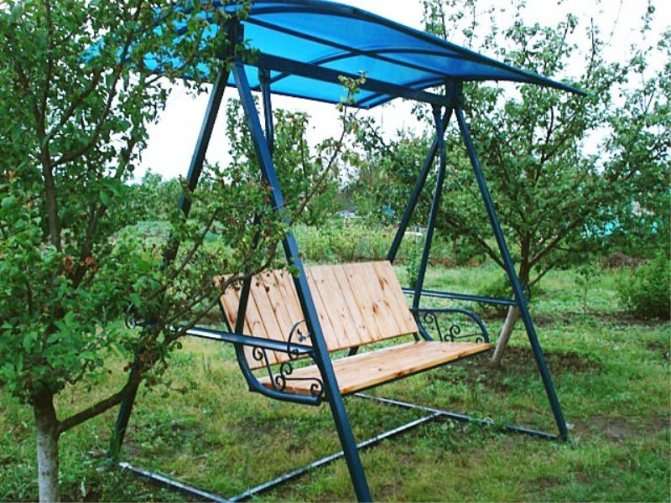

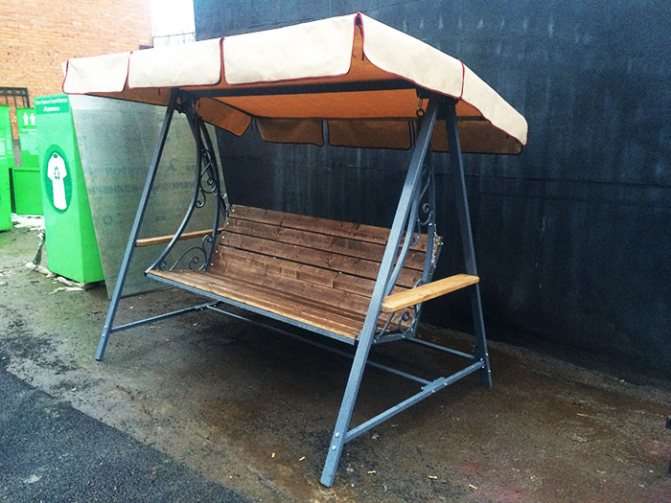

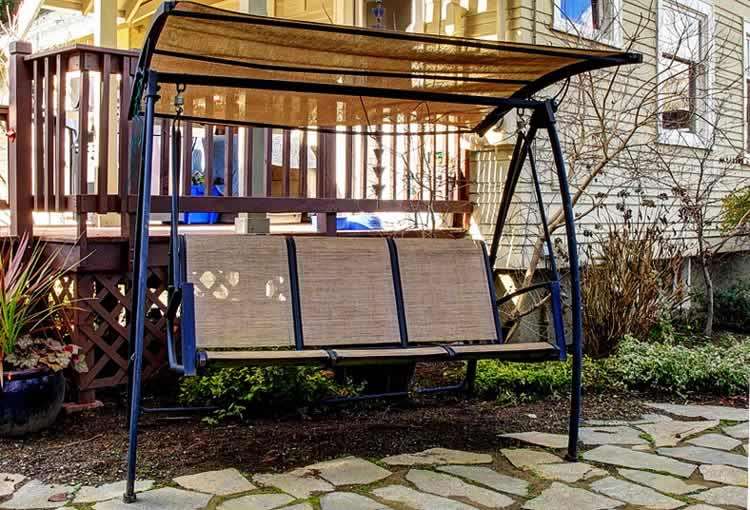

Заводские садовые качели из металла, установленные в саду личного дома

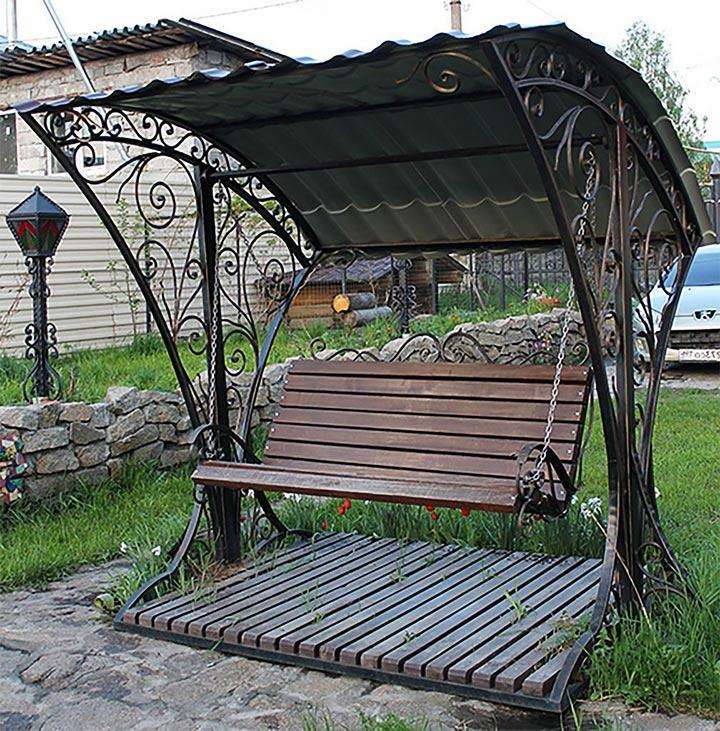

Фото садовых качелей своими руками, сделанных способом ковки

Качели этого типа производятся в большей степени для установки на территориях пригородных домов. Для сотворения данных изделий потребуются способности воззвания со сварочным аппаратом и металлом либо вы сможете нанять ассистента. В данном случае качели получаются более долговременными и сильными, чем другие варианты железных конструкций. Не считая этого, вы получаете оригинальное изделие, которое сумеет стать увлекательным декоративным дополнением к ландшафту и внешнему виду дома.

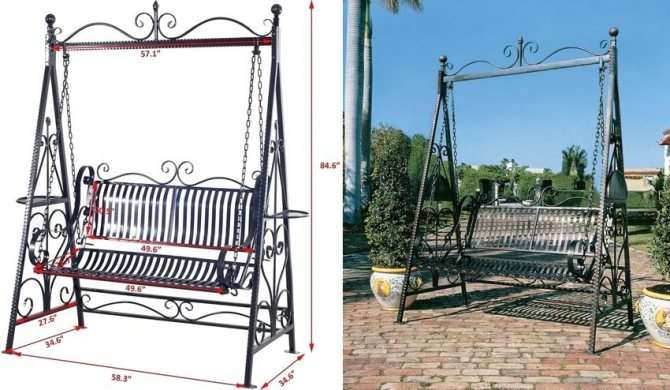

Схема с монтажными размерами садовых кованых качелей (1 дюйм = 2,54 см)

Изделия из металаа, сделанные способом ковки, имеют высшую цена. Но она оправдана хорошими декоративными чертами.

Нужный совет! Используйте подобные конструкции для поддержания общего дизайна дома и прилегающей к нему местности с установленными забором, оконными решетками, уличными фонарями, лавками, балконами, лестничными перилами, навесом либо беседкой, которые сделаны согласно этой технологии. Для заслуги единства в дизайне сделайте способом ковки однообразный либо похожий узор на всех перечисленных изделиях.

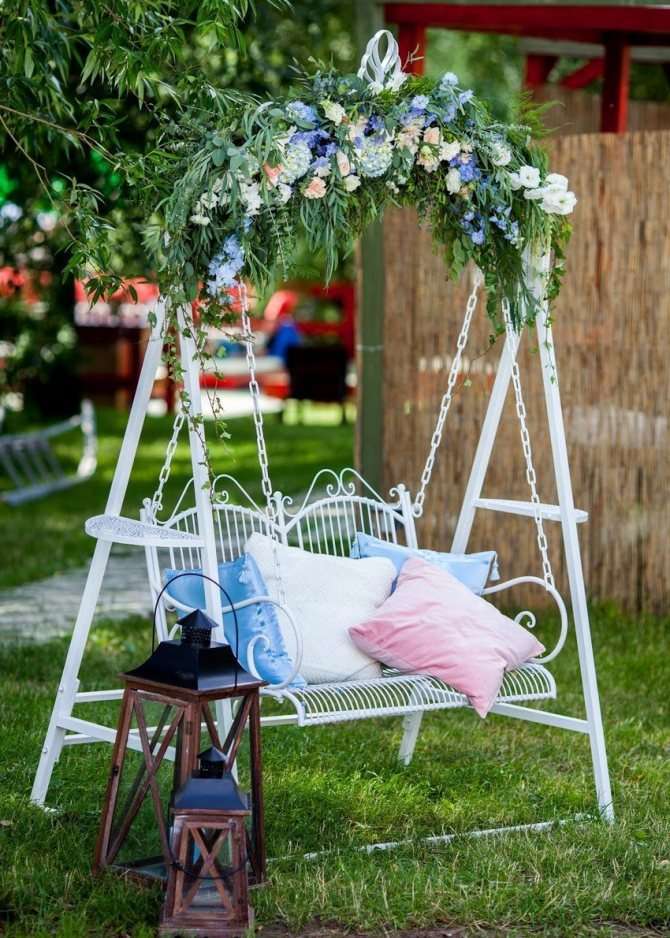

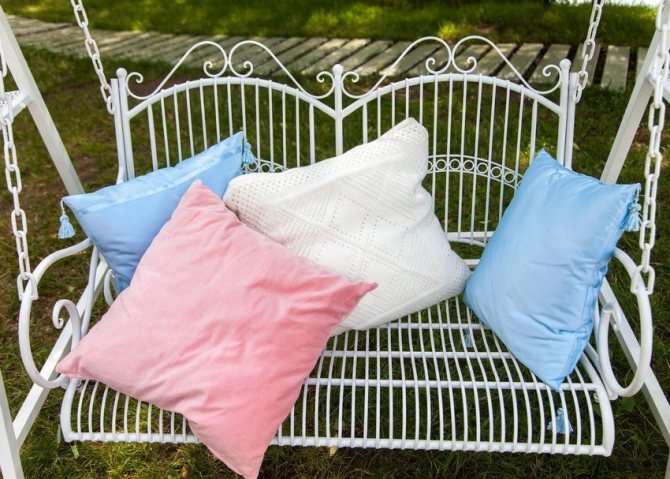

Невесомые с виду и роскошные кованые качели с разноцветными подушками

Свойства садовых качелей своими руками из металла

Железные конструкции владеют наибольшим количеством преимуществ по сопоставлению с изделиями, сделанными на базе других материалов. Вот поэтому в вебе встречается такое огромное количество фото и чертежей детских качелей своими руками из металла.

Технические и эксплуатационные свойства качелей на базе металла:

• долгие сроки эксплуатационной службы – одно из главных преимуществ. Металл не подвержен гибельному воздействию таких причин, как, к примеру, процессы тления. Поломка вследствие рассыхания также исключена;

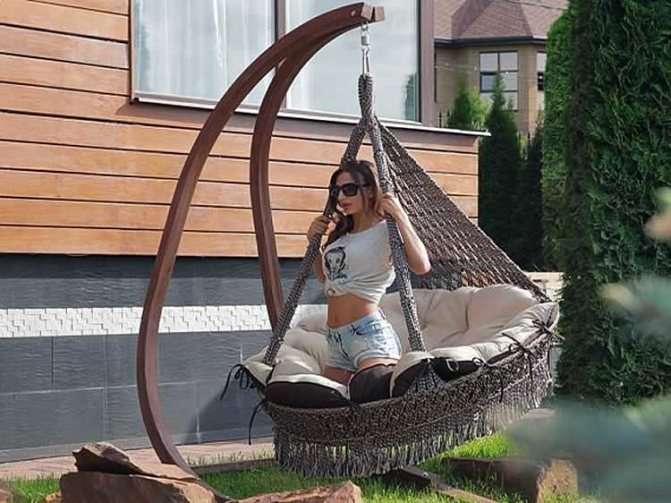

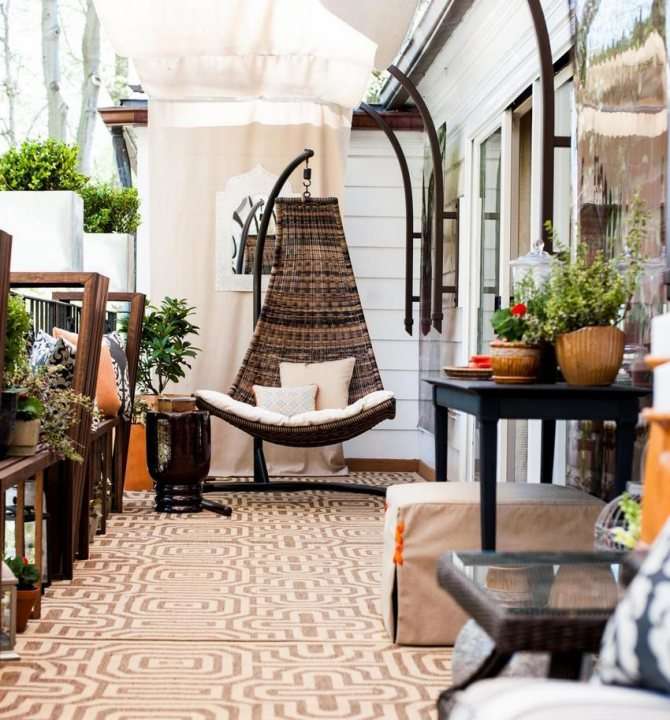

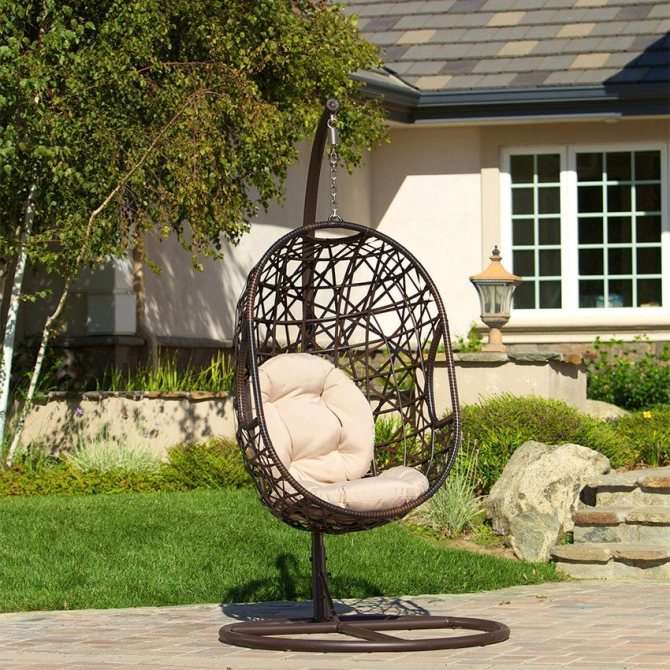

Плетеные качели-кокон с железным каркасом станут необыкновенным украшением двора личного дома

• практичность – гибельные для строений воздействия среды (уф-излучение, дождик и другие виды осадков) не могут воздействовать на прочностные свойства материала;
• надежность – благодаря завышенной прочности металла и его стойкости, получаемые конструкции получаются очень крепкими;

Железные трубы являются хорошим материалом для сотворения каркаса детских качелей

• бюджетность – металл в закупке имеет более низкую цена, чем древесная порода высочайшего уровня свойства (дерево низкого свойства не сумеет обеспечить крепкость изделия, потому для сотворения качелей оно не применяется);
• обилие модификаций – набор нынешних качелей, которые можно приобрести либо выполнить без помощи других, очень широкий, что позволяет подобрать конструкцию, вполне подобающую личным предпочтениям.

Необыкновенные навесные качели, сделанные из тонких железных труб

Минусы самодельных качелей для дачи из металла

Невзирая на внешнюю привлекательность изделий из металла, сами по себе они не сумеют гармонически вписаться в ландшафт дачного участка, как это бывает с качелями из древесной породы. Для этого будет нужно стилистически поддержать их дизайн, добавив идентичные элементы в внешний вид дома либо сада.

Направьте внимание! Железные конструкции можно выполнить своими руками, но при всем этом для вас нужно изучить технологию сварки и получить надлежащие способности, также приобрести либо взять в аренду нужное оборудование.

Комфортные качели из металла с плетеным пластмассовым сидением

Одна из положительных черт материала, а конкретно твердость металла и его крепкая структура, может рассматриваться и как недочет. С одной стороны, крепкие и твердые качели – то, что необходимо для дачи, с другой – они могут послужить предпосылкой суровых травм, которые может получить человек вследствие удара. В сопоставлении с древесной породой, мягенькой по собственной природе, металл в разы опаснее.

Изделия из металла подвержены коррозии. Ржавчина может привести к постепенному разрушению, потому долговечность конструкции может обеспечиваться только при условии соответствующего ухода. Чтоб предупредить возникновение коррозии, достаточно вовремя покрывать металл слоем красящего состава, созданного для железных поверхностей и уличных критерий эксплуатации.

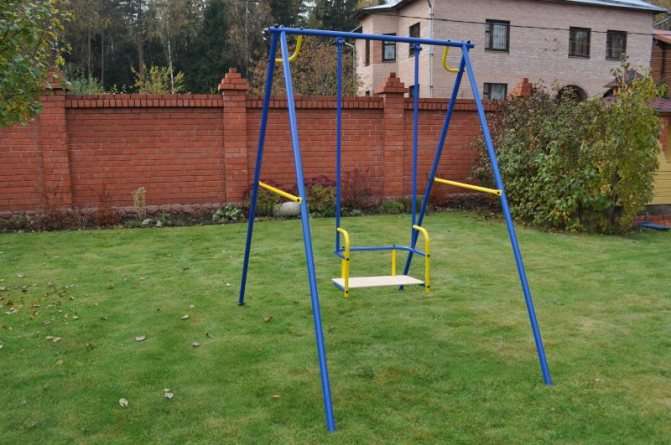

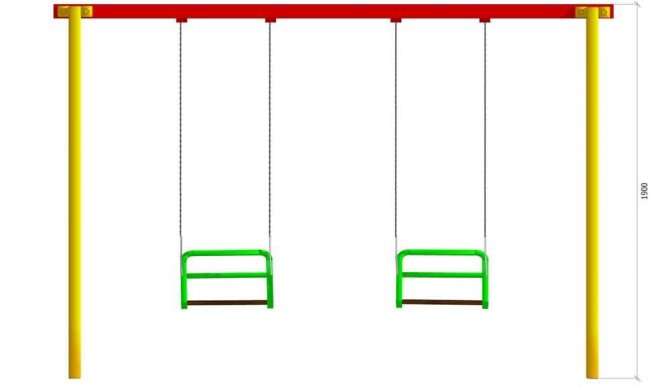

Навесные детские качели с каркасом, выполненным из металла

Качели для детей до 6 лет

Маленький вес деток позволяет делать легкие конструкции, которые, обычно, собирают из трубы поперечником от 50 мм. За ранее составляют чертеж с наложеными размерами всех составляющих.

Для деток подойдет конструкция в виде буковкы «Л», с высотой 1,5-2 метра. Лучше сделать ее переносной, для этого к нижней части опор приваривают основание в виде квадрата.

Зажимают в тисках железный пруток и загибают в форме крюка. Длина такового штыря приравнивается одному метру, из которых 50 см забивают в землю. 4 креплений достаточно, чтоб придать устойчивость изделию и предупредить опрокидывание.

Фото: детская качель из профильной трубы круглого сечения. Если в место шарнирного соединения установить подшипник – плавность хода обеспечена.

Что пригодится для производства качелей из профтруб

Сначала для каркаса качели пригодится профильная труба. Сечение выбирают с учетом предусмотренной нагрузки. Если каркас сварить из трубы сечением 40х40 мм и шириной стены 1 мм, то он выдержит до 200 кг. Качели для взрослых либо с тяжеленной лавкой изготавливают своими руками из трубы сечением 70х70 мм и шириной стены 2 мм.

Тяги, перемычки, каркас навеса делают из трубы наименьшего сечения: 15х15, 20х20 мм. Профиль для этих частей необязательно брать квадратный. Подойдет прямоугольная труба.

Сидение обычно делают своими руками из дерева. Подойдет брус с размером стен 50х50 либо 50х40 мм, доска шириной 20-25 мм. Время от времени сидения делают из пластмассовых подоконников, авто шин.

Зависимо от предполагаемой нагрузки, подготавливают подходящий подвижный узел: шарнир, пружина, карабины и другие приспособления.

Из инструментов нужна болгарка, сварочный аппарат, электродрель, рулетка и уровень. Может пригодиться молоток, пассатижи, пила по дереву, рубанок.

Садовые качели для малышей старшего возраста

Такие конструкции должны выдерживать огромную нагрузку. Стойки опор сваривают под углом и дополнительно фиксируют горизонтальной перемычкой на уровне 1/3 от земли. Потом к ним прикрепляют перекладину. Сделать это можно при помощи специальной заготовки из 3-х отрезков трубы, куда вставляются края опор и перекладины.

При самостоятельной работе легче будет сделать так:

1. Приварить треугольник из пластинки к высшей части стоек, выполнить в нем отверстие.
2. Отрезать болгаркой головку болта, поперечник которого мало меньше размера перекладины.
3. Воткнуть эту шпильку в трубу и закрепить болтовым соединением, за ранее просверлив сквозное отверстие в обеих деталях.
4. Продеть конец шпильки в треугольную заготовку, приваренную к стойкам, и затянуть гайкой с контргайкой.

Опоры бетонируют. Для этого буром делают отверстия в земле глубиной 40-50 см, трамбуют, засыпают песком и щебнем. Заливают бетоном. Оставляют на неделю для высыхания.

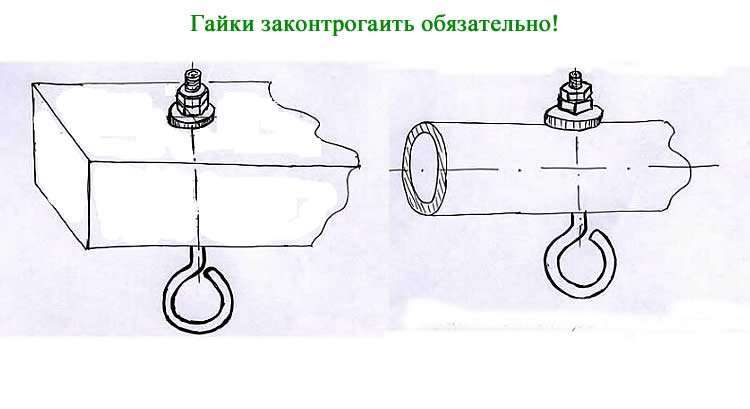

Фото: схема крепления анкерных крюков. Гайки следует непременно законтрить.

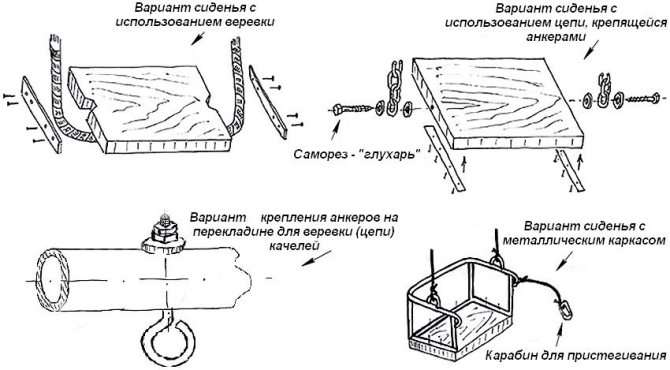

Варианты фиксации сидения

Чтоб подвесить сидение, нужно укрепить особое устройство:

• хомуты подходящего профиля (круглого, квадратного) с крюком для подвесов;
• еще можно просверлить в перекладине отверстия и продеть анкерные болты с петлей на конце для крепления веревки либо цепи;
• соединение при помощи подшипников – самое надежное, но просит неизменной смазки, по другому не обойти скрипа.

Сидение подвешивают на синтетическую веревку, цепь, железный трос сечением от 7 мм. Подойдет канат для транспортировки автомобиля либо шнур для снаряжения альпинистов. Цепи будут заржавевать под воздействием среды. Красить их проблематично, надежнее взять покрытые цинком.

Сидение лучше сделать из дерева – это теплый и позитивный на ощупь материал. Если чертеж предугадывает огромное место посадки в виде лавки либо кресла, проводят укрепление сидения железным каркасом.

Конструкция на резьбовых соединениях, без сварки

Те, кто не умеет работать со сварочным аппаратом, в состоянии сделать П-образную базу на резьбовых соединениях. Для столбов употребляются профилированные трубы квадратного сечения не меньше 60?60 мм. Они более устойчивые и крепкие по сопоставлению с круглыми. Длина опор – до 3-х метров, при всем этом 50-60 см бетонируют в земле.

Принципиально обеспечить защиту сварного шва и околошовной зоны от коррозии.

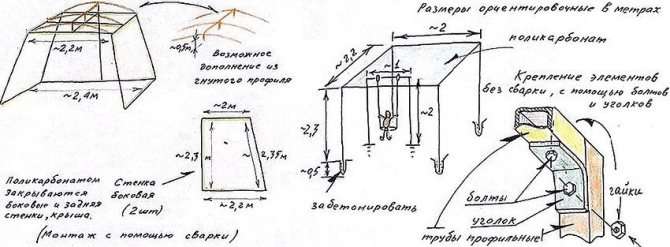

Фото: вариант крепления перекладины к стойкам с помощью болтов

Так, высота качели будет 2 м. Длина поперечины находится в зависимости от размера посадочных мест и их количества: на один каркас можно подвесить до 3-х сидений. В качестве материала употребляется тот же профиль размером 60?60 либо 60?40 мм. Чертежи таких качелей достаточно ординарны и понятны.

Соединяют перекладину со стойками при помощи болтов, используя контргайки и гроверы. За ранее в ней сверлят отверстия для крепежа, которые крепят изнутри пластинами из толстого металла.

Осталось навесить сидение на цепь либо трос – и домашний садовый «аттракцион» готов.

Как сделать садовые качели своими руками?

Различного вида садовые качели инсталлируются на даче либо в пригородном доме, они становятся частью решения дизайнеров по ландшафту. Имея свой участок, всегда появляется вопрос: приобрести либо сделать качели своими руками? Без них отдых на природе становится неполным, а для деток это масса наслаждения и экстаза.

Они бывают различного вида, в вебе много фото качелей по различным идеям и из различного материала. Мы хотим предложить разглядеть оборудование участка бревенчатыми устройствами качания, они подходят к любому внешнему виду пригородного дома. Садовые качели, фото которых можно выбрать на страничках различных буклетов, продаются, да и цена у них не меньше 20 000 рублей. Для семьи всегда будет экономней, если их сделать своими руками, и на них будут неопасно качаться ребятня и взрослые.

Подготовка к строительству

1-ое что рекомендуется спецами, это выбрать комфортное место для устройства качения. Это быть может подходящая площадка в саду, либо место перед домом. Организовываем место для его монтажа и складирования материала. Отлично, когда есть собственный материал, либо перебегаем к его подборке, нам пригодится:

1. Для основания нужно 4 бревна длиной 2,5 метра и шириной не меньше 120 мм.
2. Два бревна для распорок длиной 2,1 метра и шириной не меньше 90 мм.
3. Для коневки берем бревно длиной 2,8 метра шириной не меньше 140 мм.
4. Для укосин пригодится 4 бревна длиной 1,1 метра и шириной 90 мм.
5. Готовим 8 досок для крыши, длина каждой 3 метра и ширина 30 мм.
6. Еще 6 досок для производства лавки с параметрами: 1.8х 0,14х0,04 метра.
7. Для основания лавки берем 4 бруска с параметрами: 0,06х0,06 длиною 0,7 метра.
8. Для локотников лавки можно использовать бревно шириной 80 мм и длиною 100 см, 2 штуки.
9. Для стропил пригодятся: 3 бруска длиной 900 мм 60х60, и 6 брусков 60х60 длиною 500 мм.

После подготовки материала делаем выборку частей креплений для садовой качели.

Крепление и инструмент для монтажа своими руками

Нельзя выполнить работу нагими руками, и обеспечить надежность соединений в устройстве качения (каталки), если заблаговременно не приготовиться. Для нашей схемы садовой каталки нужно:

• Нам пригодятся болты: 12*150-четыре штуки, 12*250- 6 штук, 12*200- четыре штуки, 12*400- четыре штуки.
• Анкера, два штуки, длина 180 мм.
• Два карабина, крепление цепей.
• Шайбы для болтов 50 штук.
• Цепи: длина 1,4 метра- 2 штуки, длина 0,9 метра- 2 штуки.

Для проведения работ пригодится инструмент:

• Электронная дрель и сверло поперечником 12 мм.
• Инструменты плотника: ножовка, стамеска, топор.
• Ножовка, для работы по металлу либо болгарка.
• Гаечные ключи.
• Молоток.

Качели-лавочки

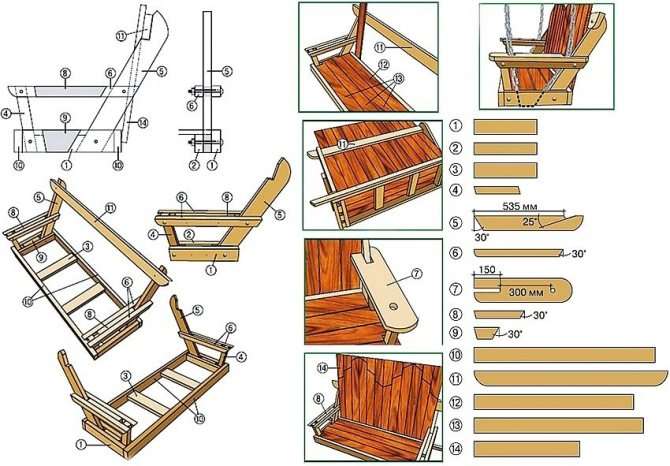

Чертежи таких качелей предугадывают некие отличия: обширнее расставлены опоры, сильнее крепления, толще труба. Ведь им предстоит выдерживать вес громоздкой скамейки-сиденья и нескольких человек.

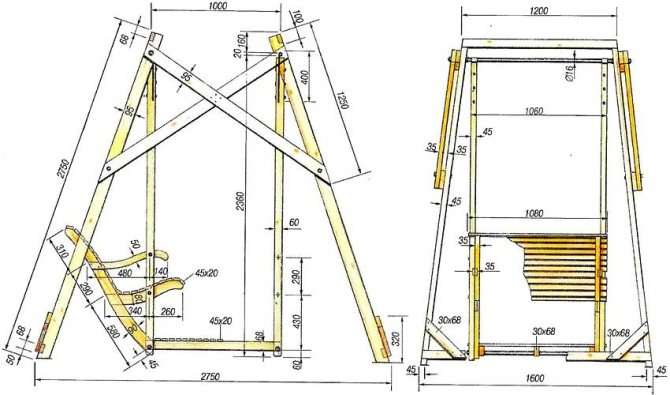

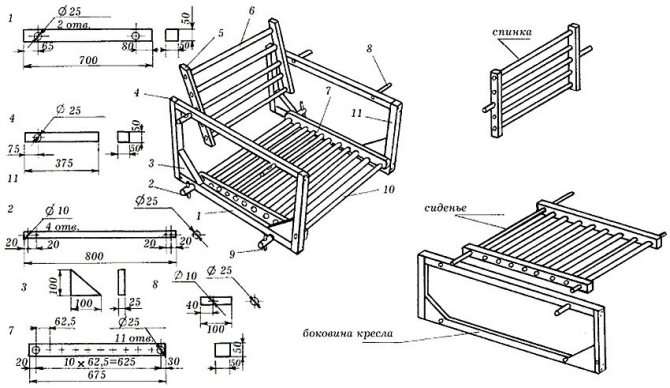

Чертежи аналогов качелей, продающихся в садовых магазинах

Чтоб укрыться от солнечных лучей во время отдыха, делают навес из ткани, дерева, поликарбоната. Чем ниже он установлен, тем огромную тень будет отбрасывать. Комфортна навесная садовая лавка с мягенькими подушками.

Сделать качели из металлопроката без помощи других нетрудно. Для этого потребуются дешевые материалы, некие способности работы с инвентарем, чертеж и, основное – желание.
