Беседки из профильной трубы своими руками – фото инструкция, чертеж с размерами, схема каркаса

Установка беседки из профильной трубы своими руками (фото ниже) – дело нехитрое, хотя кажется иногда на 1-ый взор, что взяться за схожую работу новенькому будет трудно. Но если следовать советам и хорошо отнестись к проекту постройки, то заморочек не возникнет совсем.

Представим, вы узрели в вебе либо на другом участке прекрасную беседку из профильной трубы и пошевелили мозгами “Да, хотелось бы такую узреть на своем участке”. Сможете ли вы ее выстроить? Изумитесь, но правильным ответом будет – с легкостью. Дальше мы поведаем, как это правильно сделать.

Выбор хорошей формы и размеров

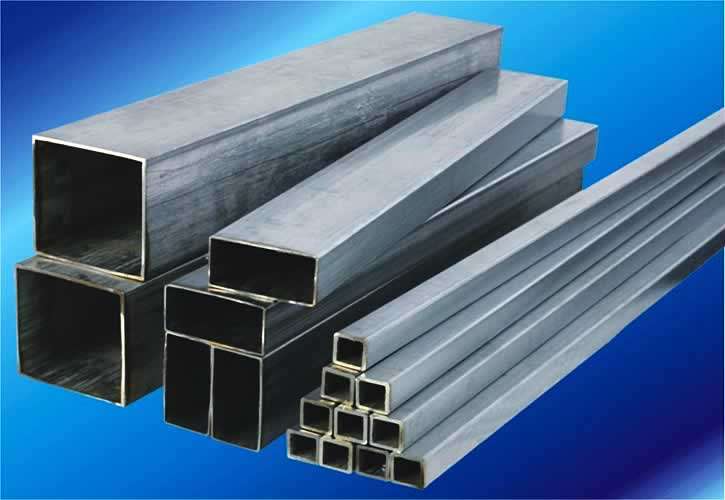

Основной материал, используемый в строительстве данной конструкции, представляет собой железные трубы квадратного либо прямоугольного сечения. За счет прочности металла нагрузка в постройке распределяется умеренно, имея при всем этом маленькой вес. Таковой профиль комфортно подгонять под нужные размеры, а внешний облик беседки будет осторожным и необычным.

Если выбирать трубы для опор, то предпочтение стоит дать квадратному сечению. Прямоугольный тип лучше приобрести для частей, наименее подверженных нагрузкам (обрешетки, огораживания).

Когда с подбором вида металлопроката вопрос решен, необходимо обусловиться с формой и размерами будущей беседки.

Зависимо от того, какая геометрическая фигура взята за базу каркаса, выделяют некоторое количество видов конструкций. Посреди них:

• квадратные;
• круглые;

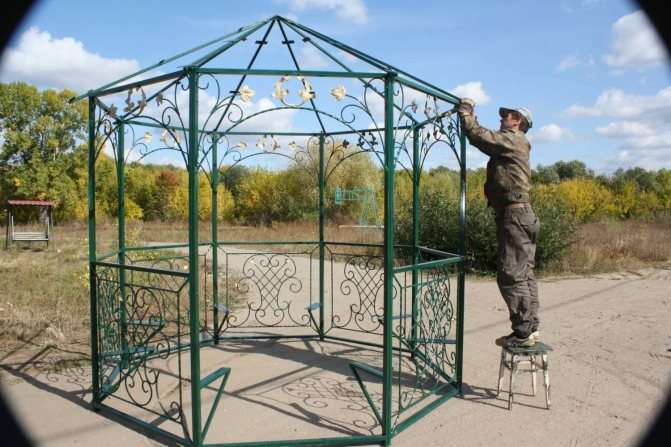

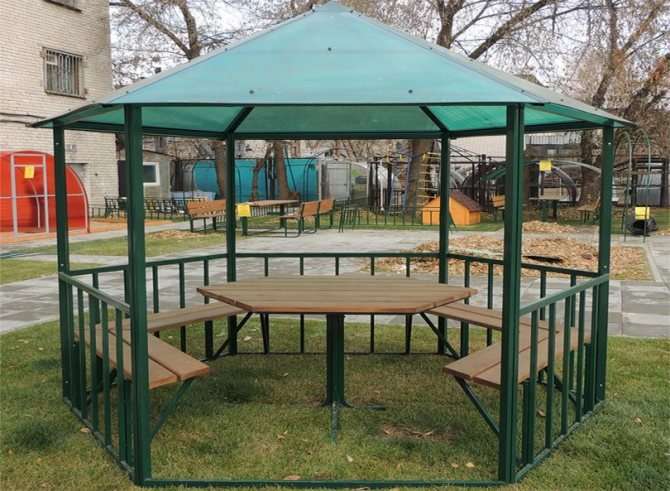

• шести- либо восьмиугольные;
• прямоугольные.

Более обычная разработка сотворения в первом и последнем случае, а вот чтоб получить верный многоугольник, придется потрудиться, так как огромное количество соединений по углам требуют завышенной бдительности.

Юзеры нередко отыскивают:

• Беседки для дачи из металла
• Бытовка с террасой

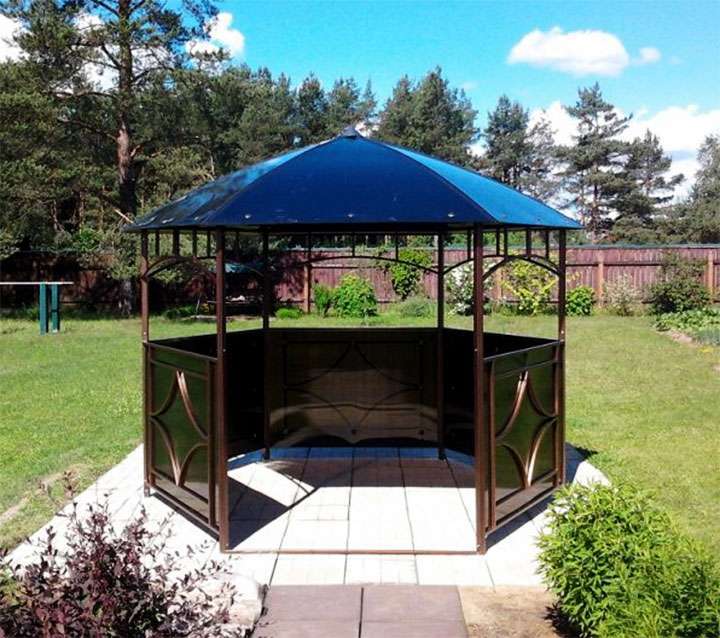

Если же принято решение изготавливать шестигранную конструкцию, кроме установки опор по периметру рекомендуется закрепить еще одну стойку посреди каркаса. Это дополнение упростит облагораживание крыши, создаст подходящий угол наклона.

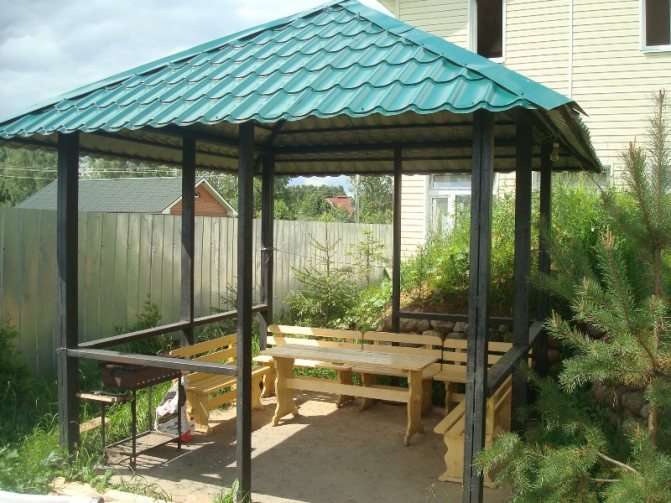

Беседка из профильной трубы имеет два варианта кровли: плоскую и скатную.

1-ый тип подойдет для разборных зданий, так как может не выдержать неизменных нагрузок в виде снега.

Для серьезных сооружений правильным решением станет облагораживание одно-, двух- либо четырехскатной крыши.

Также следует учитывать, что угол ее наклона для большинства регионов колеблется в границах 450, для южной части страны этот показатель не должен превосходить 250.

Достоинства поликарбоната

Строительный материал имеет последующие эксплуатационные характеристики:

• Устойчивость к воздействию ультрафиолета;
• Негорючесть;
• Отменная крепкость;
• Долговечность;
• Возможность делать фантастические конструкции.

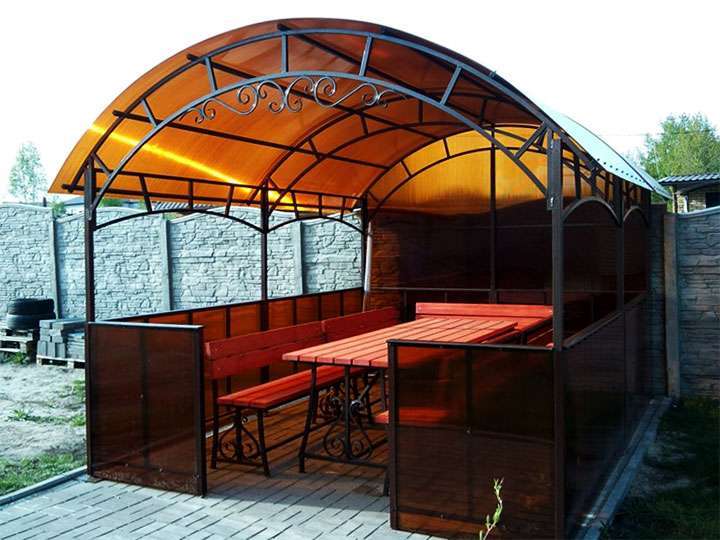

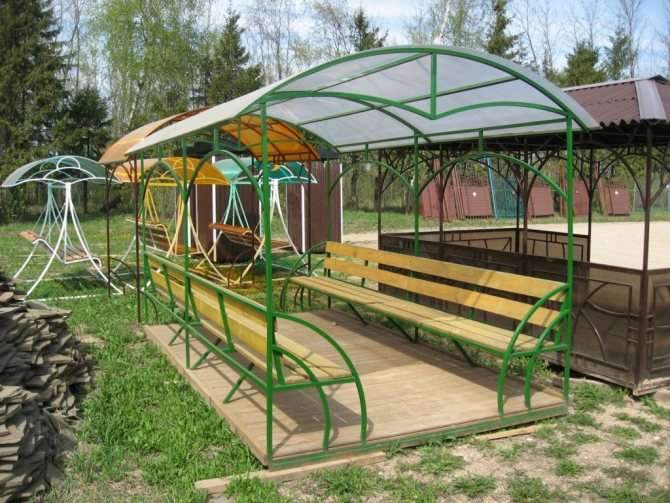

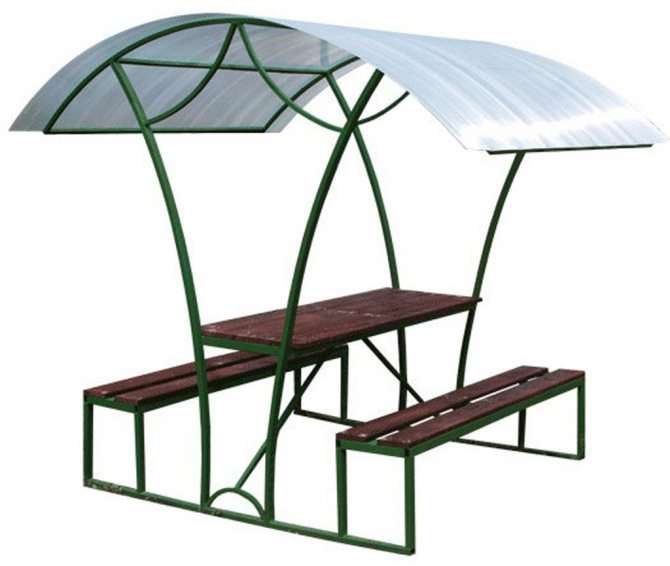

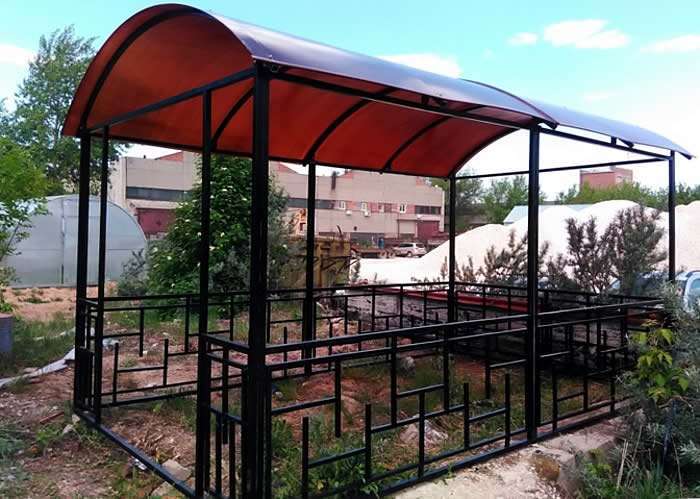

Наилучшим вариантом поликарбоната для кровли является структурированный (сотовый) материал. Он обладает низким весом и высочайшей гибкостью. Всякую необыкновенную конструкцию просто выстроить. Беседки из дюралевого профиля могут иметь крышу в виде:

• купола;
• пирамиды;
• арки.

Количество скатов может варьироваться. Крышу беседки из поликарбоната можно установить всего за денек.

Разборная и стационарная конструкции

Приступая к составлению чертежа, нужно сразу решить: будет ли изготавливаться беседка закрытого типа либо временное сооружение для летнего отдыха.

Ведь любая из конструкций имеет свои особенности и достоинства использования:

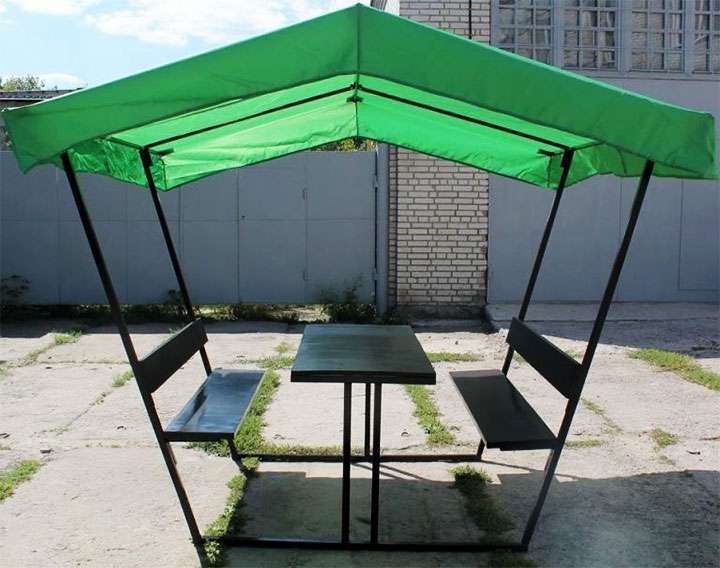

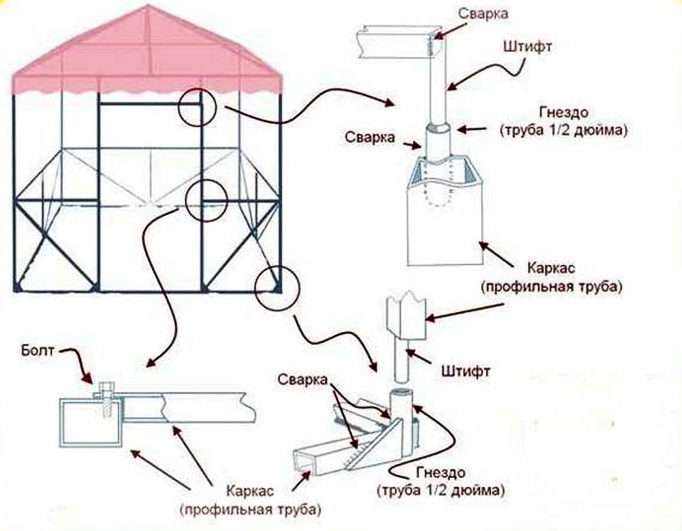

1. Разборная. Состоит из профильного каркаса, крышей служит тент, плотный целофан либо пластик. Не много весит. Просто собирается за 2-3 часа. Время внедрения – с мая по сентябрь. Малая стоимость материалов. Не нуждается в фундаменте. Малогабаритная. Стремительно устанавливается на детали. Не занимает много места при хранении в разобранном виде. Эту беседку по силам собрать одному человеку. Детали можно сварить без помощи других либо приобрести готовые элементы на заводе либо в строительном магазине. Таковой тип конструкции подойдет и для дачной перголы.



2. Стационарная. Представляет собой настоящий садовый домик, созданный для круглогодичного использования. Это надежная защита от всех воздействий наружной среды. Срок службы неограничен. В дополнение к железному каркасу могут употребляться кирпич, дерево, камень. Заливка фундамента неотклонима. Просит кропотливой разработки проекта. В такую беседку можно установить мангал, печь либо камин. Нет ограничений и в выборе дизайна интерьера. Но у таковой постройки есть значительные минусы: высочайшая себестоимость проекта, долгий срок производства, в большинстве случаев нужно завлекать в помощь профессионалов.



Для неизменного внедрения в семейном кругу достаточно будет выстроить маленькую стационарную беседку размерами 3х3, 4х4 м.

Ниже предлагаем короткие советы по созданию такового сооружения вручную.

Почему алюминий популярен в строительстве беседки из профиля

Чтоб сделать прекрасную беседку, сейчас обладатели пригородных особняков почаще выбирают дюралевый профиль. Его стоимость выше, чем у дерева, но у него есть много симпатичных плюсов:

• Всеприменимый сплав, позволяющий реализовывать любые дизайнерские планы;
• Возможность делать при отделке хоть какое декорирование;
• Изготовка разборной конструкции беседки;
• Устойчивость к возникновению коррозии.

Сейчас беседки из дюралевого профиля числятся модными и элегантными.

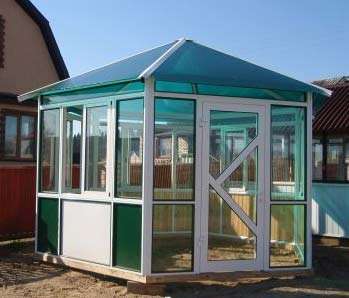

Конструкция остекленной беседки из дюралевого профиля

Они выдерживают конкурентнсть с изделиями из металлопрофиля. Дюралевые трубы могут применяться для строительства сооружений разных форм:

• квадратной;
• прямоугольной;
• шестигранной;
• восьмигранной.

Материал служит для воплощения в жизнь самых необыкновенных фантазий. Если у вас есть уникальная задумка, но вы не понимаете, как ее выполнить, обратитесь за помощью в строительную компанию. Проф дизайнеры стремительно сделают чертеж беседки, по которому можно просто без помощи других сделать беседку собственной мечты.

Подготовка нужных материалов, инструментов

Не считая свойства выполненных строй работ, долговечность конструкции находится в зависимости от правильно подобранного сочетания материалов каркаса, крыши, пола, стенок. Ну и про опрятный внешний облик беседки забывать не стоит.

Зависимо от бюджета проекта и направления дизайна сооружения для стенок подойдет:

• стекло;
• сотовый поликарбонат;
• дерево;
• ковка;
• профильная труба.

На пол можно приобрести:

• обрезные доски;
• натуральный либо искусственный камень;

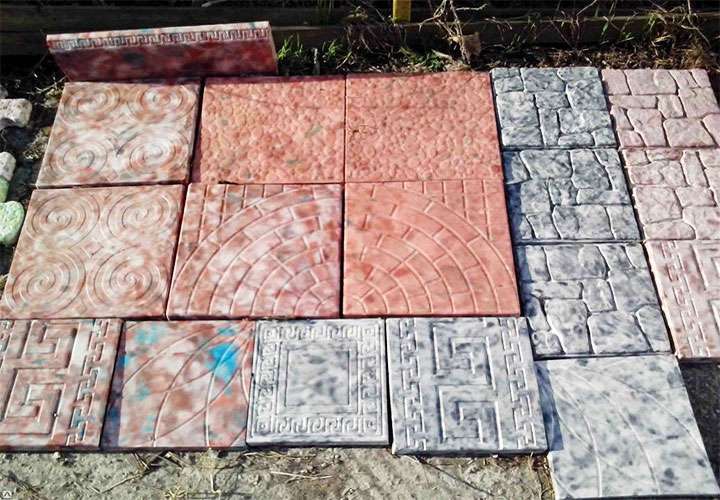

• тротуарную, глиняную плитку.

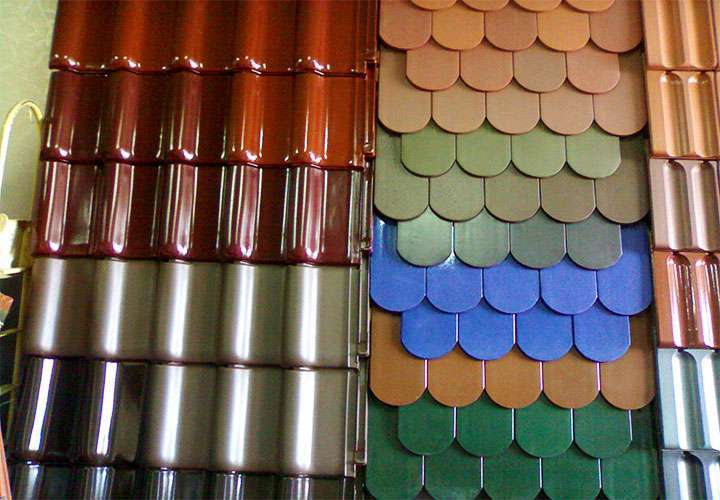

В качестве кровельного материала допускается применение:

• черепицы;
• ондулина;
• поликарбоната;
• профнастила;
• металлочерепицы;
• тента.

Для столбчатого основания нужно запастись бетоном М200. Если в чертеже указан ленточный фундамент, необходимо приобрести доски для сотворения опалубки и проволоку для армирования. Также следует не запамятовать добавить в перечень стройматериалов защитные смеси: противокоррозийное средство – для металла, антисептик – для дерева.

Что касается количества труб, то эта цифра просит четкого расчета, чтоб позже не пришлось переплачивать за доставку и излишний материал.

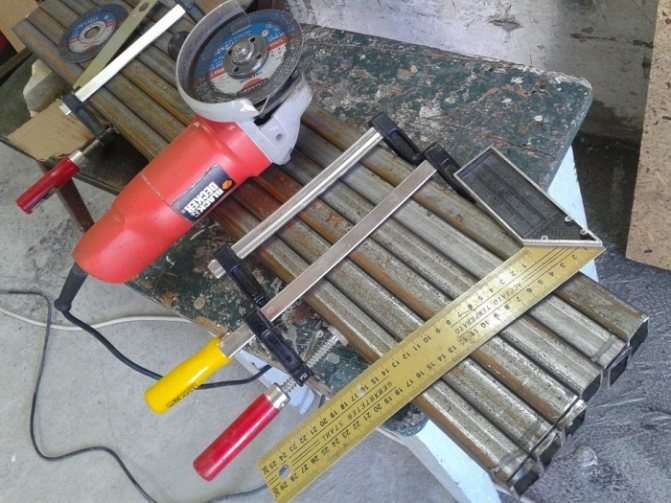

Для сотворения маленькой дачной беседки необходимо приготовить:

• бетон М200;
• щебень;
• песок;
• грунтовку;
• уровень;
• сварочный аппарат с электродами 3 мм;
• профильные трубы 4х4, 4х2, 2х4 см;
• болгарку;

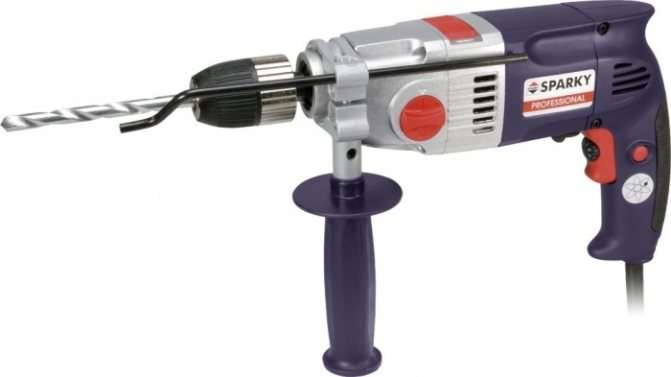

• ручной бур;
• кувалду;
• битум.

Если опыт сварочных работ отсутствует, рекомендуется приобрести трубы прямоугольного сечения. Спецы же управятся с круглыми трубами, так как соединение их по углам сваркой просит бдительности и аккуратности швов, ну и по стоимости они дешевле первого вида.

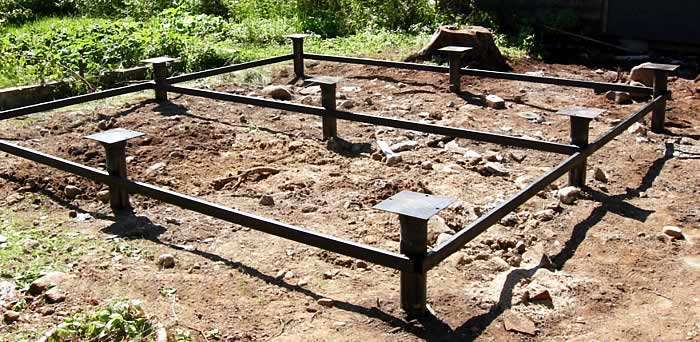

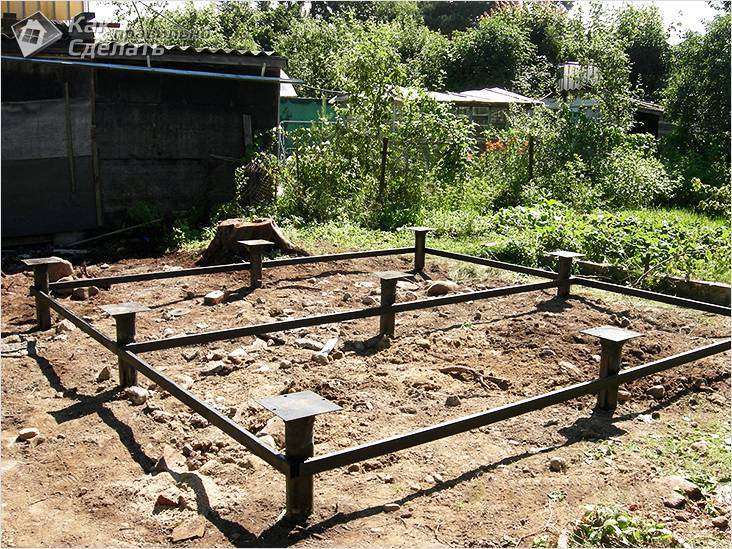

Железная обвязка

Железная обвязка содержит в себе изготовка железного каркаса, опирающегося на опоры и являющегося потом основанием для всей конструкции. Он должен быть оборудован и расположен на хорошей высоте таким образом, чтоб в предстоящем человеку при входе и выходе не пришлось делать лишние деяния по преодолению этого элемента беседки.

Пошаговая аннотация по созданию беседки

Для примера разглядим строительство открытой конструкции 3х5 м со столбчатым фундаментом и двухскатной кровлей.

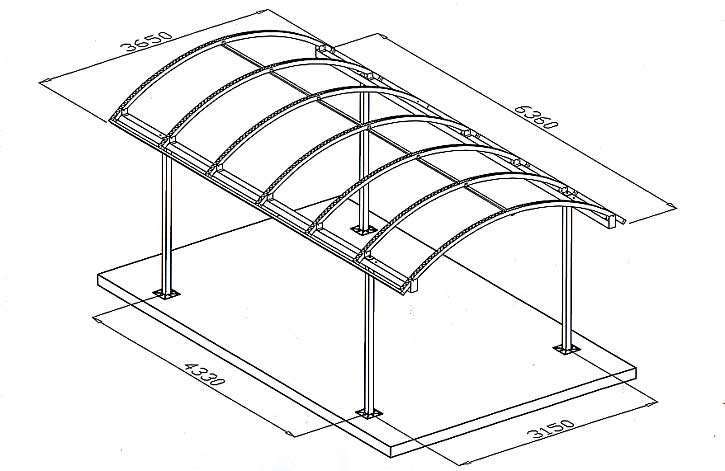

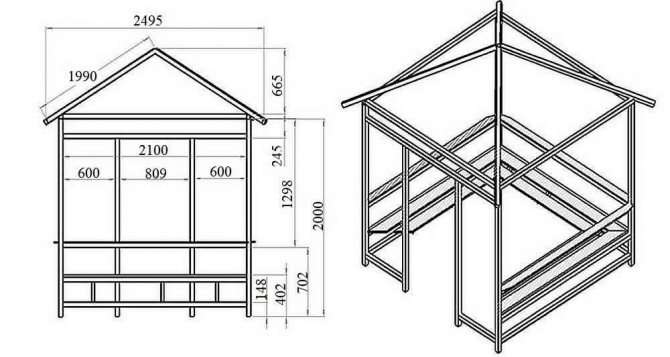

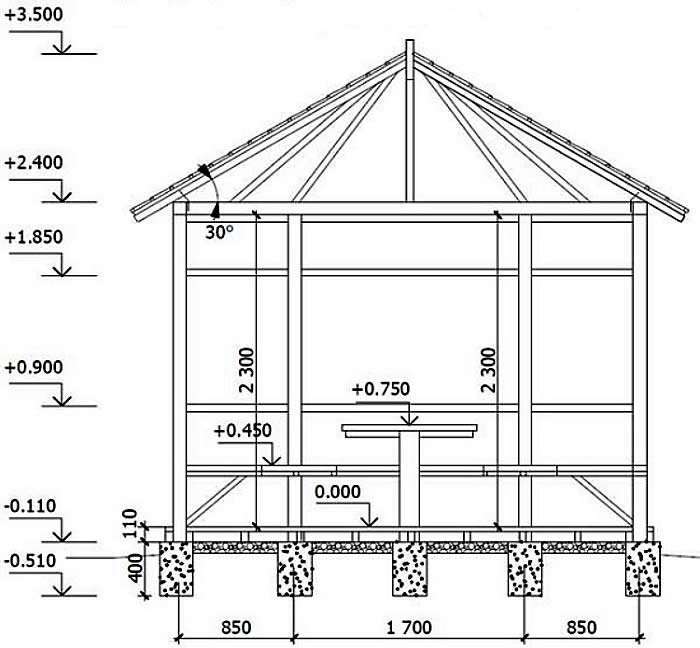

Разработка чертежа

Составление схемы будущей конструкции предугадывает четкий расчет ее размеров, расхода материалов, месторасположения, вида фундамента, изображения крепежа отдельных частей, выбора типа кровли.

Правильно будет сделать сразу несколько эскизов беседки с различных ракурсов, чтоб оценить все аспекты грядущих работ.

Что касается выбора подходящего участка, то такая беседка отлично смотрится рядом с бассейном, в саду либо рядом с домом.

Направленный на определенную тематику материал:

• Беседки для дачи из поликарбоната
• Выбор поликарбоната для беседки

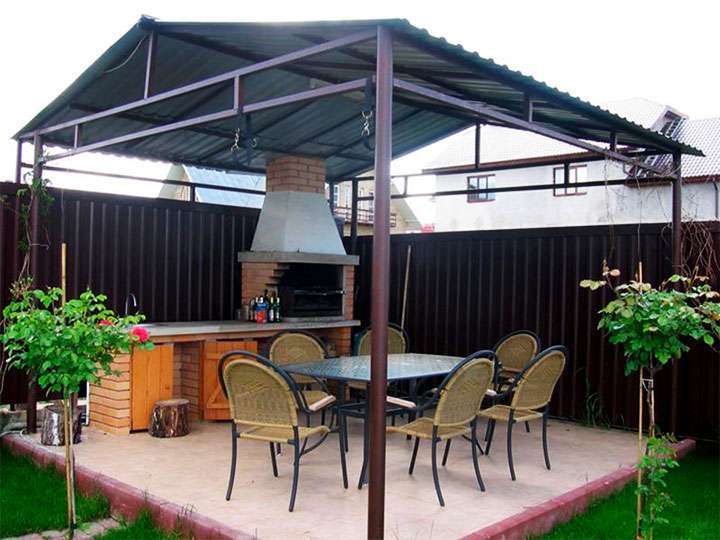

Если же планируется установка отопительно-варочного устройства снутри помещения в виде мангала либо барбекю, то это также нужно внести в проект. Под такое изделие может потребоваться отдельный фундамент, а в закрытых беседках следует правильно выбрать место под него и при изображении крыши предугадать размещение дымопровода.

С учетом требований пожарной безопасности, не рекомендуется делать настил кровли из поликарбоната, ПВХ. Предпочтение стоит дать металлочерепице, профнастилу, а дымоходная труба должна быть отлично теплоизолирована.

В открытых постройках нет необходимости обустраивать дымопровод, потому особенных ограничений в выборе кровельного материала нет.

Необходимо держать в голове, что любые видоизменения конструкции должны быть зафиксированы в чертеже согласно действующему законодательству.

Выбор типа фундамента

Под маленькую беседку с железным каркасом на песочном либо скальном грунте достаточно будет столбчатого фундамента. Обладателям, желающим установить вовнутрь мангал, следует залить ленточное основание. Для болотистых нестабильных почв подойдет свайный тип.

После разметки участка верхний слой грунта рекомендуется удалить. Площадку выровнять. По углам пробурить отверстия на глубину 50 см. На дно насыпать 15 см песка и щебня. Утрамбовать. В ямы установить трубы по уровню. Заполнить их бетонным веществом. Срок застывания 1-2 недели.

Сборка каркаса

Для установки конструкции нужно заблаговременно порезать 6 труб с размерами стен 4*4 см по 3 м длиной и 4 трубы 4*2 см по 5 м любая. Нижняя обвязка к стойкам производится на высоте 80 см от земли, расстояние крепежа верхней обвязки от будущей крыши также составляет 80 — 90 см. Чтоб обойти перекоса каркаса, на одной из несущих опор делается метка на обозначенной высоте. Ее необходимо отметить и на других трубах.

По окончании замеров каждый элемент крепится при помощи сварки. Для стойкости верхней обвязки следует приварить к ней две поперечные трубы и только позже приступать к обустройству крыши.

Настил кровли

В разработке высшей части конструкции употребляется профильная труба 2х4 см. За ранее необходимо порезать три штуки по 5 м длиной, восемь – по 2 м, четыре – по 3 м. Согласно размерам беседки варится прямоугольник.

Два кусочка по 2 м прикладываются к наименьшей стороне фигуры и привариваются меж собой так, чтоб края труб выступали за границы всего каркаса постройки на 5 см. Другие 6 отрезков крепятся по таковой же схеме. Шаг меж элементами должен быть однообразный.

Для усиления фермы рекомендуется снизу приварить две поперечные трубы, а сверху – одну продольную.

Приобретенный каркас крыши необходимо поднять и закрепить его сваркой к обвязке. Места сварки зачищаются. На каркас накладывается защитный раствор. Оканчивающий шаг – установка кровельного материала. Крыша быть может из поликарбоната, профнастила, шифера. Вырезаются листы подходящих размеров, крепятся к конструкции шурупами.

Чем обшить стенки

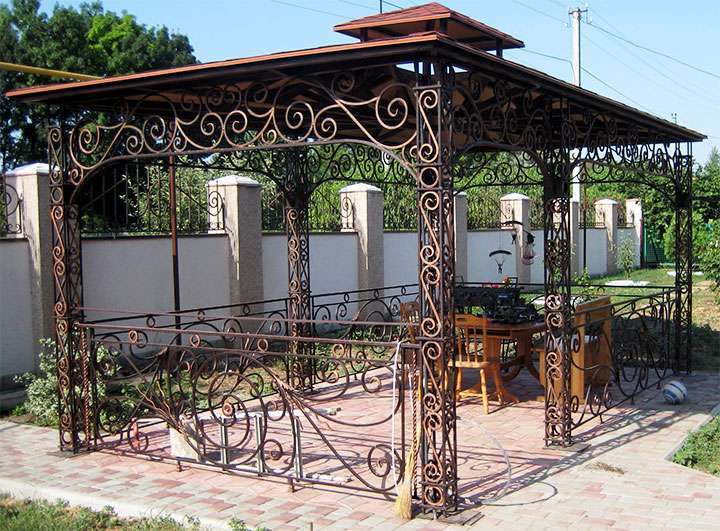

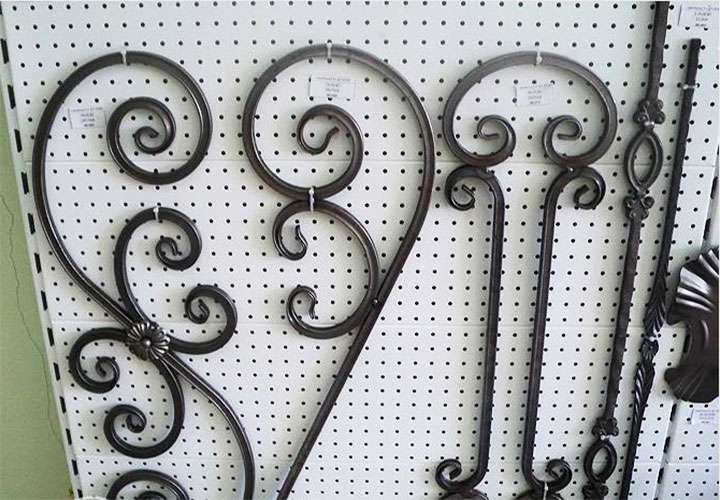

В отделке открытой беседке гармонически смотрится обрешетка из дерева с вьющимися растениями в виде винограда либо роз по краям конструкции. А те хозяева, которые могут обращаться с стальными прутками и другими металлическими элементами, могут оригинально украсить каркас увлекательными коваными фигурами.

Более наглядно это видно на фото:

Также можно просто закрепить заместо стенок листы цветного либо прозрачного сотового поликарбоната либо обшить стенки вагонкой, гидростойкой доской. Все находится в зависимости от ваших предпочтений и денежных способностей.

По необходимости вовнутрь помещения проводится электричество. Из мебели устанавливается стол со стульями либо лавочками.

Обладателям дачным участков, желающим стремительно получить увлекательную недорогую беседку с долгим сроком службы, стоит взять за базу конкретно профилированные трубы, и, следуя советам, испытать вручную сделать собственный авторский шедевр.

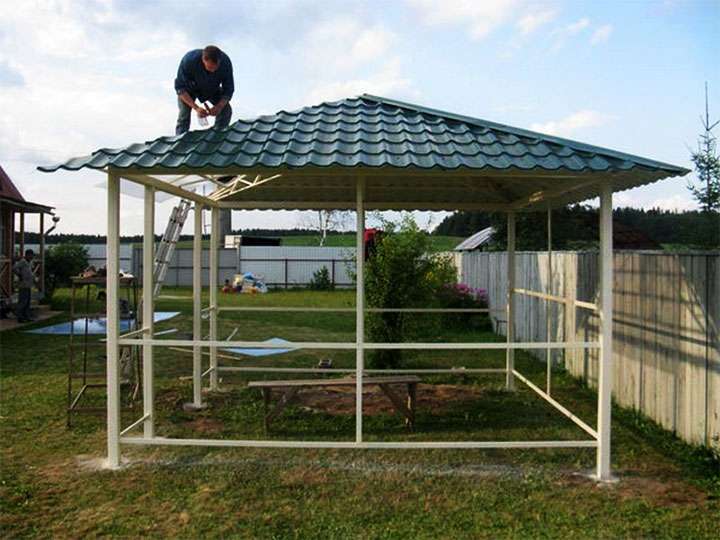

Установка крыши

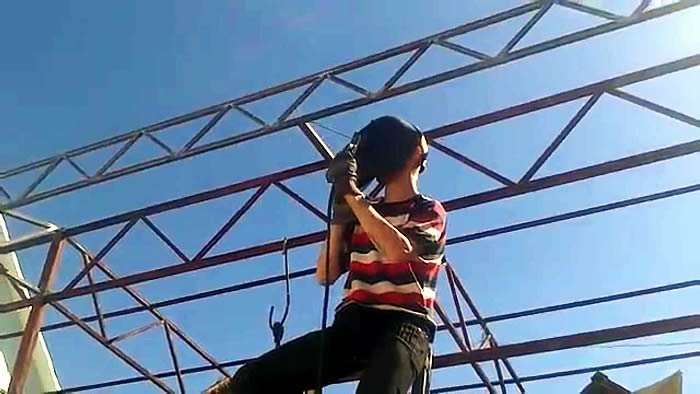

Для монтажа крыши беседки используем строй леса либо, как минимум, две устойчивые стремянки. Не считая этого на этом шаге Для вас пригодится помощь еще 2-3 человек. Поднимите фермы на торцы вертикальных стоек и незначительно прихватите их в месте контакта сваркой.

После того, как вы установите и вторую ферму, их положение нужно будет скорректировать. Дальше корректируем их положение и потом привариваем их более основательно и кропотливо.

После чего делаем кровлю, для этого с внутренней стороны крыши меж сторонами ферм нужно приварить от 2 до 4 арматурных прута вдоль всей длины нашей беседки.

Окончив установка каркаса крыши, покрываем его OSB шириной 10 -18 мм либо листами гидростойкой фанеры. После чего делаем кровлю мягеньким покрытием (по ссылке подробная аннотация о том, как это сделать без помощи других), она, благодаря своим эксклюзивным физическим характеристикам, отлично устанавливается на поверхность фанеры либо OSB.

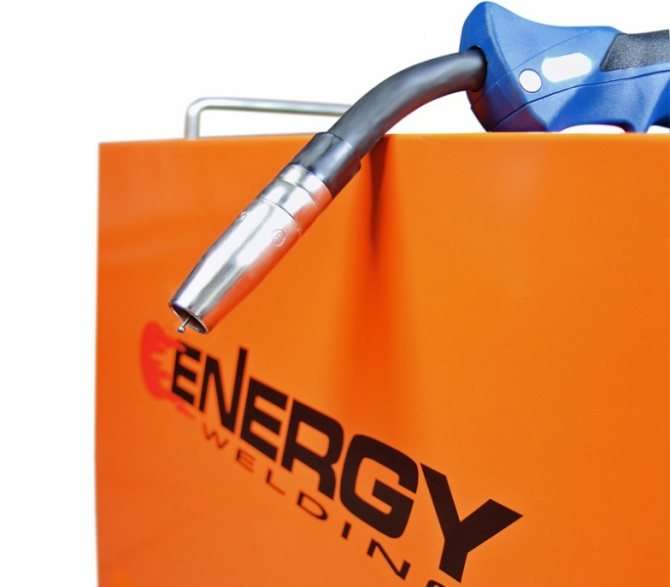

Кстати, если Вы еще новичок в сварке, рекомендую поглядеть приятную аннотацию на видео по электродуговой сварке сварочным инвертором:
