Как сварить калитку из профильной трубы своими руками: видео для изготовления

Как сварить калитку из профильной трубы, задавался вопросом не один обладатель личного дома. Ведь таковой нехитрый элемент помогает повысить комфорт и безопасность жилья. Для этой задачки нередко берут профильную трубу, поэтому, что она обладает необходимыми техническими чертами:

• имеет невысокую цена;
• выделяется надежностью и прочностью в процессе эксплуатации;
• характеризуется маленьким весом;
• практически не подвергается коррозийным образованиям;
• потрясающе переносит любые механические нагрузки.

Сварить данную конструкцию из профтрубы может фактически хоть какой домашний мастер владеющий навыком сварщика, и помощь профессионалов в этом вопросе ему не будет нужно. Так же для данной работы не пригодятся особые познания и умения. Простых понятий о сварном процессе, использовании дрели и болгарки будет полностью достаточно. И плюс ко всему этому, будет нужно малая способность сделать чертеж.

Перед тем, как приступать к постройке, следует пристально изучить все плюсы и минусы таковой постройки. И так, достоинства входной ворота из профильной трубы последующие.

1. Малая простота производства и монтажа.
2. Низкий уровень трудности земельных работ. Они все сводятся к созданию ям для столбов – опоры из трубы.
3. Долгий срок использования.
4. Маленькая цена и отменная устойчивость к коррозийным процессам.
5. Представительный вид конструкции из трубы.

Так же перед тем, как брать в руки сварочный аппарат и дрель, нужно уяснить минусы такового строительства. Их не настолько не мало, но знать их принципиально.

Такая конструкция может деформироваться в последствие механических воздействий. На ней на сто процентов нет шумоизоляции. Если на таковой конструкции появляется даже малозначительное повреждение, то результатом этого будет коррозия.

Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонически, когда их делают одной высоты в едином художественном стиле. По типу наполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор находится в зависимости от особенностей участка, архитектуры дома, также задачки, которую делает огораживание.

Соединяет воединыжды все виды калиток первооснова — профтруба

Кованые ворота

Это сваренная рама, место в какой заполнено ажурной вязью из кованых частей и железного прутка. Их делают открытого и закрытого типа. Заказать калитку можно готовую типовую либо выполненную по персональному проекту. Стоимость типовых кованых изделий находится в зависимости от трудности рисунка и составляет 1100–3500 руб. за 1 кв. м.

Внешний облик конструкции с элементами ковки

Стоимость изделия, сделанного по персональному проекту, дороже, 12000 руб. за 1 кв. м зависимо от трудности работы. Достоинства: внешний облик, срок службы, надежное огораживание. Недочеты: цена, большой вес.

Калитка из профлиста

Конструкция смотрится как рама, обшитая профнастилом. Место заполняют 2-мя методами. 1-ый – профлист прикручивают сверху каркаса. 2-ой метод – лист вставляют вовнутрь рамы.

Каркас делают из профильной трубы 40х20 мм, для жесткости вовнутрь приваривают перемычки из профиля 20х20 мм.

Вариант устройства дверцы из профилированного листа

Конструкция выходит жесткая, комфортная для крепления профнастила. Плюсы: изделие легкое, стоимость низкая, установка обычной. Минусы: требуется аккуратное отношение, чтоб не разрушить профнастил, требуется установка резинового уплотнителя, чтоб готовое изделие бесшумно запиралось.

Калитка закрытого сварного типа

К каркасу приваривают железный лист шириной 1,5 мм либо 2 мм, выходит крепкая конструкция, которую оформляют узорами из кованых частей либо делают строгие формы. За счет железного листа конструкция выходит томная, вес изделия 1х2,5 м примерно 70 кг.

Пример сотворения кованой сварной модели

Изготовитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его цена 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, длинный срок эксплуатации. Минусы: высочайшая стоимость и большой вес.

Ворота из 3D-сетки

Открытый тип ворота, в каком место заполнено выгнутой для жесткости сетью из проволоки 3–6 мм. Детали выкрашены особым методом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вкупе с подобными системами огораживания.

Входная группа из большой сетки позволяет огородить участок от несанкционированного проникания

Стоимость огораживания забугорного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: обычной установка, легкий вес, нынешний вид, длинный срок эксплуатации. Минусы: высочайшая стоимость.

Конструкция строения

Ворота, обычно, делают распашными Калитка состоит из опор в виде столбов и дверной створки на каркасе, который фиксируется к стойкам при помощи навесов. Для закрывания врезают запоры, замки. Столбы делают из кирпича, делают железные, железобетонные либо древесные. Вовнутрь цельных и каменных опор вставляют закладные детали из толстого металла, уголка либо прутка, чтоб приваривать к ним раму ворота из профтрубы.

Дверь делают в виде отдельного прохода в заборе либо совмещают с вратами. В данном случае каркас ворота располагают в одной из створок. Если перед двором проходит тротуар, открывание делают вовнутрь, чтоб не мешать пешеходам. При всем этом берут во внимание величину полотна, чтоб было расстояние для полного распахивания створки.

Распашная либо раздвижная

1-ый вариант относят к дешевым конструкциям, которые проще варить и монтировать. Такая калитка не просит устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с вратами и сберегают место перед заездом. Понизу полотно подрезают по высоте в местностях с большенными снегопадами. Так на открывание не оказывает влияние образовавшийся сугроб.

Раздвижные схемы труднее, т. к. направляющие прогоны почаще ставят понизу, для них требуется ровненький фундамент. Есть варианты с устройством консольного перемещения полотна, при котором опору навешивают так, чтоб она не ограничивала высоту просвета, а ролики ставят вовнутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.

Планирование и свойства материала

Изготовка начинают с выбора типа огораживания. Собирают понравившиеся фото, делают набросок, чертеж будущей входной группы. Их проектируют в одном художественном стиле, одной высоты.

Набросок ворота с элементами ковки

В чертеже тщательно указывают все размеры деталей, в которые входят профиль, замок, запоры, навесы, петли. Все кропотливо прорисовывают, прописывают, чтоб во время сборки не появлялись вопросы. Чем тщательней выполнен чертеж, тем потом легче выполнить работу.

Схема возведения с четким описанием размеров входной группы и фундамента

Самый распространённый материал для производства рамы – это профильная труба. Она соответствует требованиям, нужным для строительства:

• крепкость;
• форма материала;
• стоимость.

Защищаем металл от коррозии

Все швы зачищают, обезжиривают. Железные детали обрабатывают противокоррозийным средством. Это продлит срок службы не только лишь отдельных деталей, да и всей ворота.

На время нанесения корпус замка заклеивают малярной лентой либо просто надевают пленку.

Цена и вес

Стоимость трубы находится в зависимости от размера и толщины стены. Продукцию выпускают квадратной и прямоугольной формы. Размеры полочек профиля 10–180 мм. Толщина стены 1–14 мм. Для личного строительства используют профильную трубу шириной от 1 до 4 мм, она крепкая, легкая, круглый аналог тяжелее на 20 %.

Разновидности профтрубы для сотворения каркаса

Самый ходовой профиль для строительства ворота из профильной трубы в домашних критериях:

1. Для столбов и каркаса 3D-калиток используют трубу 60х30 и 60х40 мм с шириной стены 2 мм. Ориентировочная цена 128–140 рублей за метр.
2. Для производства рамы открытого типа огромных размеров используют трубу 50х25х2 мм. Стоимость зависимо от региона составляет в среднем 110 руб.
3. Профиль 40х20х2 мм – самый распространённый для продукции данного вида. Его используют для изделий из профлиста, также из железного листа. Стоимость трубы за один метр – 78 руб.
4. Для облегчения конструкции используют профиль 40х20 мм с шириной стены 1,5 мм. Стоимость 1-го метра – 75 руб. Перемычки для жёсткости делают из профиля 20х20х1,5 мм, цена составляет 40 руб. за метр.

Форма прямоугольника позволяет с огромным удобством укреплять облицовочный материал

Благодаря прямоугольной форме у трубы есть естественные ребра жесткости, из-за этого она крепкая, выдерживает огромные нагрузки, в этом преимущество профилей перед круглым аналогом.

Крепим профнастил

К прогрунтованному либо окрашенному каркасу фиксируют профлист.

Рекомендуется брать для обшивки стеновой вариант С-20, С-21 шириной от 0,5 до 0,6 мм.

Элементы фиксации – кровельные шурупы либо заклепки, пореже – болтовые соединения. Крепятся листы внахлест, через одну волну.

Для придания створке завершенного вида ее закрывают уголками, планками в цвет материала. Также это послужит доп защитой каркаса от воды. К обшитой рамке ставят накладки на замок.

Предварительные работы

Калитку устанавливают на кирпичные колонны либо бетонируют железные опоры. Ямы копают размером 40х40 см с помощью ручного бура и лопаты, глубиной ниже уровня вымерзания земли. По Рф в среднем этот параметр равен 1,5 м.

Схема бетонирования опор

Для железных стоек используют профиль 60х60 мм, а если входное полотно выше 2 м и тяжелее 100 кг, бетонируют трубу 80х80 мм. К столбам в нижней части приваривают куски арматуры в виде ёршиков для наилучшего сцепления с бетоном. Стойки заливают бетоном марки М200.

Изготовка ворота

Чтоб сделать калитку из профильной трубы своими руками, необходимо приобрести материал. Для этого делают расчеты исходя из чертежа. Конструкцию разбивают на отдельные составляющие, суммируют величины: длину и ширину.

Чертеж для производства своими руками

Заготовки для рамы должны быть цельными. Для этого материал приобретают с припасом, чтоб не пришлось доваривать профиль. Совместно с профильной трубой получать необходимо и комплектующие: замок, защелки, навесы. Также приобретают краску, грунтовку и нужные исходники. Это сбережет время, чтоб не ездить в магазин повторно.

Сварочные работы

1. Перед тем как сварить калитку из профильной трубы, готовят место. Железный стол с ровненькой поверхностью – идеальный вариант для работы. Стол выставляют горизонтально, все выпуклости зачищают шлифмашинкой. Это необходимо для того, чтоб изделие было ровненьким в горизонтальной плоскости.
2. Материал очищают от ржавчины и мусора шлифмашинкой с зачистным кругом. Зачищать лучше заготовки в отдельном виде, потому что в готовом изделии это сделать труднее.
3. Приготовленный материал режут по размерам. Заготовки отрезают под углом 45 градусов. Такие сваренные швы смотрятся эстетично, а влага не попадает вовнутрь.
4. Чтоб получить ровно отрезанную заготовку, используют стационарную отрезную болгарку со шкалой градусов либо расчерчивают вручную с помощью уголка. При резке смотрят, чтоб заготовка лежала ровно в плоскости, а болгарка стояла перпендикулярно поверхности.
5. Перед сборкой все железные детали грунтуют. Калитка из профильной трубы должна быть обработана со всех боков, чтоб при попадании воды не проступала ржавчина.
6. Приготовленные заготовки рамы кладут на десктоп, плотно стыкуют, инспектируют диагонали.
7. Делают осторожные прихватки в 3-х местах, чтоб зафиксировать конструкцию, инспектируют снова размеры.
8. Если размеры и диагонали в норме, конструкцию переворачивают на другую сторону и сваривают меж собой заготовки. Делают это для того, чтоб конструкция не сбилась в горизонтальной плоскости. Потом переворачивают в первоначальное положение и кончают обваривать соединения. После того как каркас ворота готов, места сварки шлифуют, заполняют элементами декора либо железным листом.

Готовое изделие грунтуют, а потом красят.

Грунтовку и защитные составы целесообразнее наносить в снятом положении

Покраска изделия

Покраска – принципиальная часть работы. Краска защищает металл от коррозии, присваивает симпатичный вид. Повышенное внимание уделяют подготовке изделия под покраску. Металл очищают от ржавчины. Это лучше делать на предварительном шаге сборки, тогда не придется вручную вычищать ржавчину из недоступных уголков.

Покрытие железных поверхностей краской

Заготовки протирают от пыли, обезжиривают смоченной в растворителе тряпкой, чтоб покрашенная поверхность была без пылинок. Для разбавления краски и грунтовки используют растворитель 646 либо 647. После разбавления приступают к грунтовке изделия.

Чертеж

Исходным шагом производства ворота является разработка чертежа. Только после того, как чертеж будет готов можно приступать к покупке материалов, потому очень принципиально, чтоб он был изготовлен очень точно. Если вы не уверенны, что можете сделать чертеж без помощи других, то лучше пользоваться готовым.

Основное сразу обусловиться с размерами будущей ворота. Самой подходящей шириной считается спектр от 900 до 1200 мм.

Принципиально! Высота ворота должна совпадать с высотой забора, отличия могут быть исключительно в наименьшую сторону.

Проектирование сумеет сделать человек и без специального образования, потому что калитка сама по себе не является сложной конструкцией.

Врезка замка

Каждой входной калитке нужен замок. Выбор замков большой: от подвесных до электрических. Но большая часть замков врезные, они надежные, имеют много степеней защиты. При изготовлении рамы используют профильную трубу 40х20 мм, которая подходит для установки врезного замка.

Для удобства замок врезают, когда каркас еще не сварен и просто работать с заготовками. На 40 полочке, отступив от низа 90 см, делают разметку проема под замок с внутренней и наружной стороны.

Облагораживание места под врезной замок

Для вырезания берут небольшую болгарку, устанавливают круг малеханького поперечника, как правило это использованные круги. Разметку делают от центра профиля с припасом по 1 мм с каждой стороны.

Поначалу делают продольные резы в профилированной трубе. Потом небольшим кругом делают маленькие поперечные надрезы с 2-ух концов и в центре. Средний рез делают на искосок, так легче прорезать планку. Потом в центре отверткой поддевают пластинку. Зажимают край плоскогубцами и разламывают по очереди две половины. Вырезают с 2-ух сторон, снутри и снаружи. Тщательно можно поглядеть на видео в конце статьи.

В собранном виде конструкция должна смотреться представленным образом

Устанавливаем фурнитуру

Для оснащения ворота замком, защелкой и другими комплектующими принципиально подобрать те, которые подходят для эксплуатации в критериях улицы. В неприятном случае срок службы фурнитуры понижается в разы.

Замок рекомендуется брать таковой конструкции, чтоб раскрывался со двора поворотом защелки, а не ключом. Если зимой на замке промерзнет лед, то у владельцев не возникнет проблем с открытием двери.

Для створки, которая раскрывается вовнутрь усадьбы, подойдет врезной либо затратной замок.

При открытии наружу употребляется только врезные замки. Рекомендуется брать узкопрофильные – комфортны для монтажа в трубы, и так корпус защищен от попадания воды и пыли.

Порядок крепежа врезного замка в калитку последующий:

1. Отмечается место установки. Накладывается прямоугольная отверстие для корпуса, окружности для сердечника. Указывается место крепежа ручки.
2. Болгаркой прорезаются отмеченные участки вдоль длинноватых сторон.
3. Вдоль недлинной стороны придется поработать дрелью.
4. Отверстия высверливаются не прямо по разметке, а приближенно к внутренней части прямоугольника. Чтоб придать отверстию подходящую форму, размеры, употребляется ратфиль.
5. Круглые просветы под сердечник высверливаются по контуру либо борфрезой по металлу.
6. Не надо забывать про отверстия для монтажных винтов.
7. Место установки замка и вокруг него зачищается от ржавчины, обрабатывается противокоррозийным средством.
8. Замок устанавливается без накладок. Его фиксируют после обшивки каркаса профлистом.
9. Ручка крепится на высоте 90 см.

Ответная часть замка вставляется в столб, когда калитка навешена на опоры.

Кроме стандартного врезного мастера отлично отзываются об электрическом замке.

Достойная кандидатура – электромеханический замок. При подаче электроэнергии держать под контролем работу можно удаленно, в случае отключения – вручную ключом.

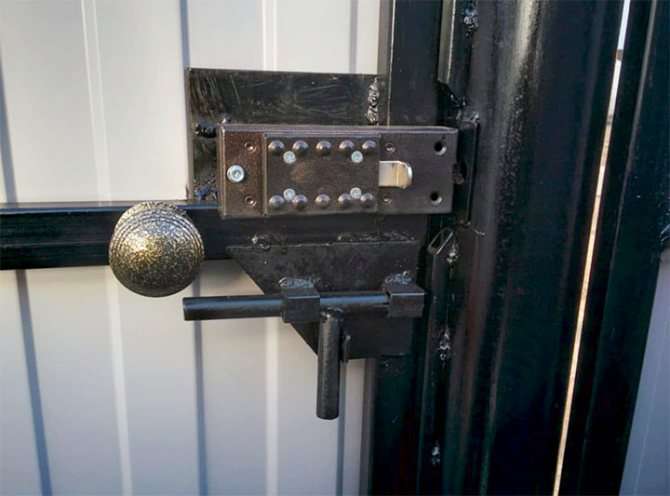

Для удобства использования, в особенности на дачах, хозяева оснащают дверь защелкой либо запором. Защелка покупается вкупе с замком либо устанавливается раздельно.

Установка

1. Высоту входной группы делают 1-го размера, ширина 0,9–1,2 м. Такие характеристики позволяют свободно проходить просвет даже с сумками в руках. Дверца 1,2 м имеет маленькую нагрузку на петли, в итоге конструкция не перекашивается.
2. Навесы приваривают на железную трубу 60х60 мм, если изделие весит 100 кг и поболее – 80х80 мм. Если столбы кирпичные к закладным, приваривают трубу 60х40 мм, на нее комфортно монтировать навесы.
3. Ширину делают на 1,5 см меньше проема. Зазор нужен для свободного открывания в хоть какое время года, потому что летом металл греется и расширяется, что приводит к заклиниванию.
4. Основная задачка при монтаже заключается в том, чтоб правильно приварить навесы. Для этого полотно выставляют идеально ровно по вертикали и горизонтали, с помощью маленьких кусочков металла фиксируют калитку заподлицо с несущей трубой. Навесы приваривают на расстоянии 20 см от верха и низа изделия.
5. Чтоб навесы не заклинило во время сварки, их смазывают солидолом либо смазкой. После приваривания навесов места сварки зачищают и красят.

После сварки целенаправлено зачистить места соединения от окалины

Сварочные работы лучше доверить первоклассным сварщикам с опытом работы.

Приваривание навесов – ответственное задание, и от его выполнения зависит не плохая работа ворота.

Обшивка

В качестве обшивки используют различные материалы. Самым пользующимся популярностью является профлист. Он легкий и удачный в установке. С какой стороны устанавливать лист – дело вкуса. Цвет также стоит подбирать под ваш забор. Крепится таковой материал при помощи обычных шурупов для металла.

Другой материал, поликарбонатный лист, является противоположностью профлиста. Его установка востребует доп пары рук, потому что необходимы будут сварочные работы. Таковой лист тяжкий, и хотя надежность ворот будет больше, стоит предугадать это на шаге производства каркаса. Потому что доп вес может послужить предпосылкой деформации.
