Как определить точки росы в строительстве: формула
Что такое точка росы
Точка росы — температура, при которой начинается образование конденсата.
Термин обозначает температуру, при которой наступает предельное насыщение воздуха водяным паром. При охлаждении его ниже критичной точки образуются капли на предметах либо туман.
Явление создано на том факте, что наибольшая вместимость пара в куб. м воздуха изменяется с его температурой.
Примеры (данные приведены в граммах):
- -5°С — 3,25.
- 0°С — 4,85.
- +10°С — 9,41.
- +22°С — 19,44.
- +28°С — 27,26.
Показатель относительной влажности значит, какую долю текущее удельное количество пара составляет от очень вероятного. К примеру, если этот параметр равен 34,5% при +28°С, содержание пара в воздухе будет равно 27,26*0,345=9,4047 г/куб. м. Исходя из приведенного списка, при охлаждении до +10°С относительная влажность достигнет приблизительно 100%, т.е. данная температура при таких критериях является точкой росы. Если воздух охладится еще посильнее, количество пара станет лишним, и часть его выпадет в конденсат.
Сферы внедрения понятия
Переход воды в жидкое агрегатное состояние значительно меняет условия жизни и трудовой деятельности людей, отражается на работе конструкций и устройств. Потому в почти всех сферах точке выпадения пара в осадок уделяют повышенное внимание.
Строительство

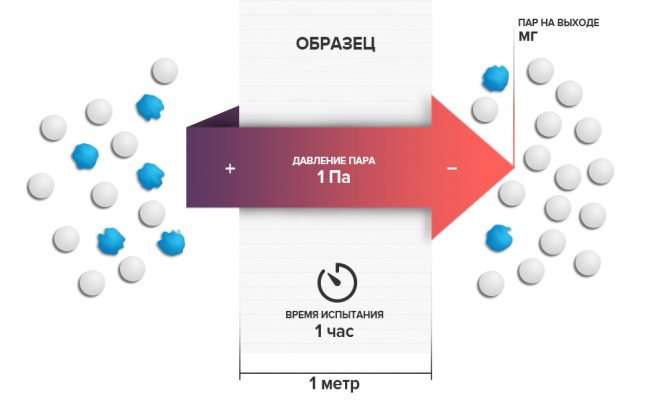

Ограждающие конструкции большинства построек владеют паропроницаемостью. Исключением являются только железные ангары и гаражи. Относительная влажность в помещении выше, чем снаружи, и пар под действием парциального давления просачивается в стенки.
Строения владеют паропроницаемостью, которая находится в зависимости от типа строительного материала.
В случае наличия в их толще участков с температурой насыщения либо ниже он конденсируется, что приводит к таким последствиям:
- Понижению теплового сопротивления конструкции.
- Сокращению срока службы строительного материала. При похолодании вода преобразуется в лед и расширяется, вызывая внутренние разрушения.
- Развитию колоний плесени и грибка (при увлажнении поверхности).
Строй материалы имеют разную паропроницаемость. Меньший показатель у томного железобетона (панельные дома) — 0,03 мг/м*ч*Па, больший — у газобетонных блоков — 0,23 (при плотности 400 кг/куб. м).
Сельское хозяйство
При понижении температуры воздуха влага конденсируется на побегах и листьях растений. При нередких повторениях это провоцирует заболевания. Таким образом, познание точки конденсации водяного пара позволяет планировать профилактические и целительные мероприятия.
Влага конденсируется на листьях растений.
В засушливых регионах, напротив, конденсация атмосферной воды может отчасти поменять систему орошения. Селекционеры работают над выведением видов, способных усваивать воду таким образом. Тогда познание критичной точки поможет найти нужную производительность поливальных установок, если прогноз погоды в последнее время не предсказывает дождиков.
Меры защиты некоторых растений, к примеру винограда, тоже планируют с учетом данного параметра. Если он высочайший, означает, воздух содержит много воды, и повреждения от заморозков, в т.ч. радиационных, будут умеренными.
При низком расположении зоны конденсации пара укутывают побеги либо поливают участок.
Причины, действующие на теплоотдачи
Термические процессы отлично коррелируют с электротехническими: в роли напряжения выступает разница температур, термический поток можно рассматривать как силу тока, ну а для сопротивления даже собственного термина выдумывать не надо. Также в полной степени справедливо и понятие меньшего сопротивления, фигурирующего в теплотехнике как мостики холода. Если рассматривать случайный материал в разрезе, довольно просто установить путь термического потока как на микро-, так и на макроуровне. В качестве первой модели примем бетонную стенку, в какой по технологической необходимости выполнены сквозные крепления железными стержнями случайного сечения. Сталь проводит тепло несколько лучше бетона, потому мы можем выделить три главных термических потока:
- через толщу бетона
- через железные стержни
- от железных стержней к бетону
Теплоотдачи через мостики холода в бетоне
Модель последнего термического потока более занятна. Так как металлической стержень прогревается резвее, то поближе к внешней части стенки будет наблюдаться разница температур 2-ух материалов. Таким образом, сталь не только лишь «перекачивает» тепло наружу сама по себе, она также наращивает термическую проводимость прилегающих к ней масс бетона.
В пузырчатых средах термические процессы протекают схожим образом. Фактически все строй материалы состоят из разветвлённой сети твёрдого вещества, место меж которым заполнено воздухом. Таким образом, главным проводником тепла служит твёрдый, плотный материал, но за счёт сложной структуры путь, по которому распространяется теплота, оказывается больше поперечного сечения. Таким образом, 2-ой фактор, определяющий тепловое сопротивление, это неоднородность каждого слоя и ограждающей конструкции в целом.
Уменьшение теплопотерь и смещение точки росы в теплоизолятор при внешнем утеплении стенки
Третьим фактором, влияющим на теплопроводимость, мы можем именовать скопление воды в порах. Вода имеет тепловое сопротивление в 20–25 раз ниже, чем у воздуха, таким образом, если она заполняет поры, в целом теплопроводимость материала становится даже выше, чем если б пор вообщем не было. При замерзании воды ситуация становится ещё ужаснее: теплопроводимость может возрасти до 80 раз. Источником воды, обычно, служит комнатный воздух и осадки. Соответственно, три главных способа борьбы с таким явлением — это внешняя гидроизоляция стенок, внедрение парозащиты и расчёт влагонакопления, который непременно делается параллельно прогнозированию теплопотерь.
Расчет точки росы
Существует несколько методов определения параметра.
По математической формуле
Используют последующее выражение:
Tp=b((aT/b+T)+InRH)/a-((aT/b+T)+InRH), где
Тр — точка росы, °С;
Расчет точки росы происходит по математическим формулам.
A и b — безразмерные коэффициенты, равные 17,27 и 237,7 соответственно;
RH — относительная влажность воздуха в толиках единицы;
Т — температура воздуха, °С;
Ln — натуральный логарифм.
Приведенная формула справедлива для значений Т=0…+60°С и атмосферного давления 762 мм. рт. ст.
Программы-калькуляторы
Спец приложения создают вычисления автоматом. Юзеру нужно ввести начальные данные и надавить кнопку «Старт». Не считая числового результата, программки показывают графики зависимости влажности от степени нагретости воздуха. Такая форма представления инфы является более приятной.
При помощи онлайн-калькулятора
Вычислительные сервисы имеются на многих веб-сайтах. Они избавляют юзера от необходимости брать и закачивать программку.
Онлайн-калькулятор есть на многих веб-сайтах.
В особые поля вводят данные:
- температуру воздуха;
- относительную влажность;
- атмосферное давление.
После нажатия кнопки «Вычислить» на дисплее отображается разыскиваемая величина.
Недочет данного метода заключается в том, что производитель калькулятора почти всегда неизвестен, потому итог быть может недостоверным.
В отличие от онлайн-сервисов, пользующиеся популярностью программки от отлично зарекомендовавших себя разработчиков имеют 100%-ную надежность.
Особые инструменты
Есть тепловизоры с функцией расчета точки росы. Объекты с таковой и поболее низкой температурой помечаются на дисплее особенным образом.
Гигрометр — измерительный устройство, созданный для определения влажности воздуха.
Влажность определяют при помощи устройств:
- Гигрометра. Электрическое устройство комфортно в использовании, но вычисления производит с большой погрешностью.
- Психрометра. Он состоит из 2 спиртовых термометров. Пробирку 1-го обкручивают увлажненной салфеткой. За счет испарения воды показания на нем будут ниже, чем на «сухом». Чем ниже влажность в помещении, тем активнее улетучивается жидкость. Означает, и разница в показаниях будет больше. Итог ищут в справочнике вручную. Определенная при помощи психрометра разыскиваемая точка является более четкой.
Таблицы
В вебе и специальной литературе публикуются таблицы со значениями точки образования росы для воздуха с различными параметрами.
Пример:
| Температура воздуха, °С | Температура насыщения в °С при влажности воздуха (в %) | |||||||||||||
| 30% | 35% | 40% | 45% | 50% | 55% | 60% | 65% | 70% | 75% | 80% | 85% | 90% | 95% | |
| -10 | -23,2 | -21,8 | -20,4 | -19 | -17,8 | -16,7 | -15,8 | -14,9 | -14,1 | -13,3 | -12,6 | -11,9 | -10,6 | -10 |
| -5 | -18,9 | -17,2 | -15,8 | -14,5 | -13,3 | -11,9 | -10,9 | -10,2 | -9,3 | -8,8 | -8,1 | -7,7 | -6,5 | -5,8 |
| 0 | -14,5 | -12,8 | -11,3 | -9,9 | -8,7 | -7,5 | -6,2 | -5,3 | -4,4 | -3,5 | -2,8 | -2 | -1,3 | -0,7 |
| +2 | -12,8 | -11 | -9,5 | -8,1 | -6,8 | -5,8 | -4,7 | -3,6 | -2,6 | -1,7 | -1 | -0,2 | -0,6 | 1,3 |
| +4 | -11,3 | -9,5 | -7,9 | -6,5 | -4,9 | -4 | -3 | -1,9 | -1 | 0 | 0,8 | 1,6 | 2,4 | 3,2 |
| +5 | -10,5 | -8,7 | -7,3 | -5,7 | -4,3 | -3,3 | -2,2 | -1,1 | -0,1 | 0,7 | 1,6 | 2,5 | 3,3 | 4,1 |
| +6 | -9,5 | -7,7 | -6 | -4,5 | -3,3 | -2,3 | -1,1 | -0,1 | 0,8 | 1,8 | 2,7 | 3,6 | 4,5 | 5,3 |
| +7 | -9 | -7,2 | -5,5 | -4 | -2,8 | -1,5 | -0,5 | 0,7 | 1,6 | 2,5 | 3,4 | 4,3 | 5,2 | 6,1 |
| +8 | -8,2 | -6,3 | -4,7 | -3,3 | -2,1 | -0,9 | 0,3 | 1,3 | 2,3 | 3,4 | 4,5 | 5,4 | 6,2 | 7,1 |
| +9 | -7,5 | -5,5 | -3,9 | -2,5 | -1,2 | 0 | 1,2 | 2,4 | 3,4 | 4,5 | 5,5 | 6,4 | 7,3 | 8,2 |
| +10 | -6,7 | -5,2 | -3,2 | -1,7 | -0,3 | 0,8 | 2,2 | 3,2 | 4,4 | 5,5 | 6,4 | 7,3 | 8,2 | 9,1 |
| +11 | -6 | -4 | -2,4 | -0,9 | 0,5 | 1,8 | 3 | 4,2 | 5,3 | 6,3 | 7,4 | 8,3 | 9,2 | 10,1 |
| +12 | -4,9 | -3,3 | -1,6 | -0,1 | 1,6 | 2,8 | 4,1 | 5,2 | 6,3 | 7,5 | 8,6 | 9,5 | 10,4 | 11,7 |
| +13 | -4,3 | -2,5 | -0,7 | 0,7 | 2,2 | 3,6 | 5,2 | 6,4 | 7,5 | 8,4 | 9,5 | 10,5 | 11,5 | 12,3 |
| +14 | -3,7 | -1,7 | 0 | 1,5 | 3 | 4,5 | 5,8 | 7 | 8,2 | 9,3 | 10,3 | 11,2 | 12,1 | 13,1 |
| +15 | -2,9 | -1 | 0,8 | 2,4 | 4 | 5,5 | 6,7 | 8 | 9,2 | 10,2 | 11,2 | 12,2 | 13,1 | 14,1 |
| +16 | -2,1 | -0,1 | 1,5 | 3,2 | 5 | 6,3 | 7,6 | 9 | 10,2 | 11,3 | 12,2 | 13,2 | 14,2 | 15,1 |
| +17 | -1,3 | 0,6 | 2,5 | 4,3 | 5,9 | 7,2 | 8,8 | 10 | 11,2 | 12,2 | 13,5 | 14,3 | 15,2 | 16,6 |
| +18 | -0,5 | 1,5 | 3,2 | 5,3 | 6,8 | 8,2 | 9,6 | 11 | 12,2 | 13,2 | 14,2 | 15,3 | 16,2 | 17,1 |
| +19 | 0,3 | 2,2 | 4,2 | 6 | 7,7 | 9,2 | 10,5 | 11,7 | 13 | 14,2 | 15,2 | 16,3 | 17,2 | 18,1 |
| +20 | 1 | 3,1 | 5,2 | 7 | 8,7 | 10,2 | 11,5 | 12,8 | 14 | 15,2 | 16,2 | 17,2 | 18,1 | 19,1 |
| +21 | 1,8 | 4 | 6 | 7,9 | 9,5 | 11,1 | 12,4 | 13,5 | 15 | 16,2 | 17,2 | 18,1 | 19,1 | 20 |
| +22 | 2,5 | 5 | 6,9 | 8,8 | 10,5 | 11,9 | 13,5 | 14,8 | 16 | 17 | 18 | 19 | 20 | 21 |
| +23 | 3,5 | 5,7 | 7,8 | 9,8 | 11,5 | 12,9 | 14,3 | 15,7 | 16,9 | 18,1 | 19,1 | 20 | 21 | 22 |
| +24 | 4,3 | 6,7 | 8,8 | 10,8 | 12,3 | 13,8 | 15,3 | 16,5 | 17,8 | 19 | 20,1 | 21,1 | 22 | 23 |
| +25 | 5,2 | 7,5 | 9,7 | 11,5 | 13,1 | 14,7 | 16,2 | 17,5 | 18,8 | 20 | 21,1 | 22,1 | 23 | 24 |
| +26 | 6 | 8,5 | 10,6 | 12,4 | 14,2 | 15,8 | 17,2 | 18,5 | 19,8 | 21 | 22,2 | 23,1 | 24,1 | 25,1 |
| +27 | 6,9 | 9,5 | 11,4 | 13,3 | 15,2 | 16,5 | 18,1 | 19,5 | 20,7 | 21,9 | 23,1 | 24,1 | 25 | 26,1 |
| +28 | 7,7 | 10,2 | 12,2 | 14,2 | 16 | 17,5 | 19 | 20,5 | 21,7 | 22,8 | 24 | 25,1 | 26,1 | 27 |
| +29 | 8,7 | 11,1 | 13,1 | 15,1 | 16,8 | 18,5 | 19,9 | 21,3 | 22,5 | 22,8 | 25 | 26 | 27 | 28 |
| +30 | 9,5 | 11,8 | 13,9 | 16 | 17,7 | 19,7 | 21,3 | 22,5 | 23,8 | 25 | 26,1 | 27,1 | 28,1 | 29 |
| +32 | 11,2 | 13,8 | 16 | 17,9 | 19,7 | 21,4 | 22,8 | 24,3 | 25,6 | 26,7 | 28 | 29,2 | 30,2 | 31,1 |
| +34 | 12,5 | 15,2 | 17,2 | 19,2 | 21,4 | 22,8 | 24,2 | 25,7 | 27 | 28,3 | 29,4 | 31,1 | 31,9 | 33 |
| +36 | 14,6 | 17,1 | 19,4 | 21,5 | 23,2 | 25 | 26,3 | 28 | 29,3 | 30,7 | 31,8 | 32,8 | 34 | 35,1 |
| +38 | 16,3 | 18,8 | 21,3 | 23,4 | 25,1 | 26,7 | 28,3 | 29,9 | 31,2 | 32,3 | 33,5 | 34,6 | 35,7 | 36,9 |
| +40 | 17,9 | 20,6 | 22,6 | 25 | 26,9 | 28,7 | 30,3 | 31,7 | 33 | 34,3 | 35,6 | 36,8 | 38 | 39 |
Комфортабельные значения точки росы для человека
| Точка росы, °C | Восприятие человеком | Относительная влажность (при 32°С), % |
| более 26 | очень высочайшее восприятие, смертельно небезопасно для нездоровых астмой | 65 и выше |
| 24-26 | очень неуютное состояние | 62 |
| 21-23 | очень мокро и неуютно | 52-60 |
| 18-20 | неприятно воспринимается большинством людей | 44-52 |
| 16-17 | комфортабельно для большинства, но чувствуется верхний предел влажности | 37-46 |
| 13-15 | комфортабельно | 38-41 |
| 10-12 | очень комфортабельно | 31-37 |
| наименее 10 | мало сухо для некоторых | 30 |
Место расположения
Кроме значения точки образования росы, строительному инженеру нужно высчитать ее положение снутри ограждающей конструкции. От этого зависит, где и в каком количестве будет появляться жидкость.
Принимаются во внимание последующие причины:
- Внутренняя и внешняя температуры.
- Влажность в доме и снаружи.
- Теплопроводимость материалов ограждающей конструкции.
- Паропроницаемость стенок.
- Их толщина.
Инженеру нужно высчитать положение точки образования росы.
При проектировании точку образования конденсата стремятся вынести подальше от внутренней поверхности ограждающей конструкции.
Лучшим является вариант, в каком она находится за пределами серьезных частей сооружения.
Конденсат на окнах
Очень нередко производителям нынешних окон приходится принимать претензии, что у их клиентов запотевают окна. Образование конденсата на окнах, это не только лишь эстетически не прекрасно, да и угрожает переувлажнением древесных конструкций и как следствие образование плесневелого грибка. Давайте разберемся в вероятных причинах возникновения конденсата на окнах.
Конденсат — жидкость которая преодолела точку росы и выпала в виде капелек на окне.
Ну а если это случилось на окнах означает повинны в этом только окна и их изготовители. Логически это правильно, но если в самом окне нет воды и выделять ее оно не может, откуда берется конденсат?
Варианты поведения точки росы
Положение плоскости с температурой насыщения находится в зависимости от наличия и метода внедрения теплоизолятора. Нужно разглядеть несколько случаев.
В неутепленных стенках
В этом варианте критичная точка всегда находится снутри конструкции.
Положение находится в зависимости от ее толщины и перепада меж внешней и внутренней температурами:
- Поближе к внешней поверхности. В данном случае стенка изнутри всегда сухая. Но внешний слой может равномерно разрушаться из-за замерзания воды. Это находится в зависимости от того, какое ее количество добивается участка с температурой перевоплощения пара в росу.
- Поближе к внутренней поверхности. При экстремальных похолоданиях стенка снутри становится влажной.
- На поверхности изнутри. Внутренняя поверхность конструкции не сохнет всю зимнюю пору. На влажной стенке развиваются колонии плесени, отравляющие воздух своими спорами.
В неутепленных стенках точка росы находится снутри конструкции.
Произнесенное не относится к каркасному дому, стенки которого состоят из теплоизолятора и паронепроницаемой обшивки.
В утепленных снаружи стенках
В этом варианте критичная точка сдвигается в сторону улицы.
Она может размещаться:
- В теплоизоляторе. Это лучший вариант. Влага в стенке не конденсируется, потому конструкция служит весь положенный срок. Условием выноса точки конденсации пара за границы главного материала является большая толщина теплоизолятора.
- В стенке. Данное положение наблюдается при недостаточной толщине теплоизолятора. Зона образования воды может занимать хоть какое положение (прямо до внутренней поверхности).
Теплоизолятор должен превосходить основной материал стенки по коэффициенту паропроницаемости. В неприятном случае влага будет скапливаться на границе меж ними. Таким образом, нельзя утеплять пенопластом, коэффициент паропроницаемости которого составляет 0,05 мг/м*ч*Па, стенки из кирпича (0,17) и газобетона (0,11-0,23).
В утепленных снаружи стенках критичная точка сдвигается в сторону улицы.
В утепленных изнутри стенках
Критичная точка сдвигается в сторону помещения. Вероятные варианты:
- В стенке поближе к внутренней поверхности. Огромную часть времени конструкция остается сухой, но в экстремальные холода намокает.
- На внутренней поверхности главного материала. Влага не сохнет всю зимнюю пору.
- В теплоизоляторе. Конструкция всю зимнюю пору остается влажной. В экстремальные холода намокает и теплоизолятор.
К внутреннему утеплению прибегают исключительно в последнем случае. К примеру, если внешней стороной стенка выходит в шахту лифта. В других ситуациях теплоизолятор располагают снаружи, по другому срок службы конструкции очень сокращается.
В утепленных изнутри стенках точка сдвигается в сторону помещения.
В пластмассовых окнах
Металлопластиковые окна представляют собой паронепроницаемые изделия.
Потому имеются только 2 варианта температуры поверхности изнутри:
- Выше критичной величины.
- Ниже этого параметра.
Во 2-м случае окна «потеют».
Какой материал используют для отделки перекрытий?
Как мы уже узнали, внешняя термическая изоляция позволяет достигнуть наилучшего эффекта по сопоставлению с внутренней. Не считая того, схожее утепление защищает постройку от негативных конфигураций среды, механических повреждений, из-за чего она становится долговременной. Все же, чтоб накрепко утеплить стенки, нужно правильно выбрать материал для изоляции.
Невзирая на то, что снаружи и снутри дома наблюдается различная температура воздуха, в 2-ух случаях употребляются те же самые варианты теплоизоляторов. Все же, к материалам для внешнего утепления предъявляют последующие требования:
- устойчивость к усаживанию и повреждениям;
- долговечность;
- стойкость к воздействию солнечных лучей;
- простота монтажа.
Примеры утепления бетонных и кирпичных стенок
Для зданий из древесной породы огромное значение имеет способность материала пропускать пар, ведь такие перекрытия должны «дышать». По правилам, подразумевается долгое внедрение теплоизолятора, а подменять его каждые пару лет будет нецелесообразно. Потому, принципиально правильно выбрать фасадный слой.
Таблица №1. Разновидности теплоизоляторов для стенок
| Заглавие, иллюстрация | Черта |
| Минвату изготавливают из тончайших волокон, которые получают после переплавки стекла. По расположению этих волокон отличается структура материала (слоистая, гофрированная), она имеет различную толщину.При всем этом каждый подвид минеральной ваты характеризуется персональными особенностями: 1. Стекловата. Благодаря содержанию в составе известняка и разных хим компонент, материал обладает устойчивостью к высочайшим температурам (до 480 градусов). 2. Каменная вата. Делается из волокон разных горных пород, потому имеет высшую плотность, из-за чего выдерживает нагрев до 580 градусов. 3. Шлаковая вата. Делается из отходов металлургической индустрии. Имеет устойчивость к нагреванию до 280 градусов, также обладает водонепроницаемостью. В продаже таковой материал можно отыскать как плитами, так и рулонами с разным покрытием (картонным, фольгированным, дюралевым).Из положительных свойств этого материала выделяют: 1. Имеется структура с маленькими волокнами, которая содействует обычной циркуляции воздуха и прохождению пара. Потому на поверхности фактически не появляется конденсат. 2. Минеральная база позволяет достигнуть стойкости материала к воспламенению, что тоже является доп защитой. 3. Материал имеет наилучшую устойчивость к влажности. Потому понижается риск проникания сырости в помещение. 4. Минеральная вата позволяет достигнуть звукоизоляции помещения. 5. В этом синтетическом материале не поселяются разные микробы, насекомые. Из недочетов отмечают, что минвата усаживается с течением времени и деформируется при неизменном контакте с влагой. К тому же, ее проблематично укладывать, из-за того что частицы стекла попадают на кожу и вызывают раздражение. |
| Теплоизоляторы на базе этого материала позволяют достигнуть хорошей термоизоляции из-за соответствующей ячеистой структуры. Плиты фактически не впитывают воду, а означает подходят для отделки всех объектов. Необходимо подчеркнуть некие достоинства пенополистирола: 1. Плиты имеют малый вес, что существенно упрощает процесс монтажа, потому с таким процессом управится даже неопытный мастер. К тому же, такая прослойка не перегружает перекрытия. 2. В этом синтетическом материале не появляется плесень, так как он не подвергается воздействию микробов. 3. При соблюдении правил монтажа, срок эксплуатации материала составляет около пятидесяти лет. 4. Этот материал имеет устойчивость к воздействию брутальной щелочи и иных хим веществ. 5. В процессе монтажа, рабочим не приходится использовать особые средства защиты рук лица, как при работе с минватой. Из недочетов материала необходимо подчеркнуть: 1. Пенополистирол не пропускает пар, а означает, его не получится использовать при наличии брусовой постройки. 2. Материал разрушается при воздействии некоторых маслянистых веществ, ультрафиолетовых лучей. 3. Материал уступает по шумоизоляционным свойствам предшествующим теплоизоляторам. 4. При нагревании выделает небезопасные для здоровья токсины, а при пожаре их количество существенно возрастает. |
| По другому целлюлозный теплоизолятор еще принято именовать эковатой, изготавливают его из отходов картонной индустрии. Выходит, что 85% состава – это волокна целлюлозы, а оставшиеся 15% — дезинфицирующие составляющие. Этот материал помещают во всех пустующие отверстия, по этому, выходит долговременное утепление. Монтируют его как в сухом виде, так и с добавлением клея. При сухом монтаже, мастера стремительно управляются с процессом, а потом приступают к другим отделочным работам. Все же, такое утепление получится не совершенно надежным, потому за счет прибавления клея возрастает устойчивость теплоизолятора к любому брутальному воздействию. Это означает, что 2-ой вариант будет предпочтителен из-за больших эксплуатационных свойств. Главные достоинства материала: — безопасность исходя из убеждений экологии; — хорошая термическая изоляция и звукоизоляция; — устойчивость к воспламенению; — экономная цена. Из отрицательных сторон необходимо подчеркнуть возможность усадки при долговременной эксплуатации. |
Минеральная вата
Пенополистирол
Целлюлозный теплоизоляторЦены на минвату
Минвата
Видео – Расчет толщины теплоизолятора
Как сдвинуть точку росы в стенке
Неувязка решается 3 методами:
- Подсушиванием воздуха в доме.
- Обогревом помещения.
- Утеплением строения.
Сдвинуть точку росы в стенке можно обогревом помещения.
С целью подсушивания воздуха делают последующее:
- Устанавливают нагнетатели в каналах вентиляции для роста ее производительности.
- Используют осушитель воздуха.
При относительной влажности ниже 40% люди ощущают себя неуютно. Пересыхают кожа и слизистые в дыхательных путях, становится тяжело дышать. Древесные предметы в таких критериях растрескиваются.
Увеличение температуры в помещении просит роста издержек на отопление, потому данный способ является экономически нерентабельным.
Целесообразнее утеплить строение.
Конденсат на входных дверях
1-ая причина образования конденсата на входной двери основывается на завышенной влажности воздуха, когда показатель превосходит 55%. Тогда сбор конденсата происходит на поверхности, где температура несколько ниже «точки росы». В зимний период таковой поверхностью является конкретно входная дверь.
Принципиально придерживаться в помещении для здоровья жильцов влажности воздуха около 45%. На влажность внутреннего климата оказывает влияние как воздухопроводящие приспособления, так и температура прогретого воздуха в помещении. 2-ая причина конденсата прячется в низкой термоизоляции — к большенному количеству конденсата больше склонна железная дверь из-за отвратительного уплотнения меж полотном металла и рамой. В обычном варианте бывает недостаточно оттока воздуха для тех целей, чтобы выходили пары, но полностью хватает для осаждения их на поверхности.
Пример двери с терморазрывом
Типичные «мостики холода» с завышенным показателем теплопроводимости на входной двери сосредоточены в главном на дверной ручке, глазке, притворной части. Уязвимые точки вымерзания особо касаются дверей из металла, у каких теплопотеря повышена.
Какие условия нужно учесть
Метод смещения зоны выпадения пара в осадок выбирают зависимо от локального климата в жилье.
О необходимости подсушить воздух свидетельствуют последующие признаки:
- Чувство сырости в доме.
- Мокроватая одежка.
- Возникновение пятен плесени на стенках и потолке.
- Нередкие респираторные заболевания у жильцов.
Возникновение пятен плесени свидетельствует о необходимости подсушить воздух.
При отсутствии таких явлений следует заняться утеплением строения.
Расчёт теплопотерь ограждающими конструкциями
Теплоотдачи определены для отапливаемых помещений 101, 102, 103, 201, 202 согласно плана этажей.
Главные теплоотдачи
, Q (Вт), рассчитываются по формуле:
где: К – коэффициент теплопередачи ограждающей конструкцией;
F – площадь ограждающих конструкций;
(tint– text) – разность внутренней и внешней температур;
n – коэффициент, учитывающий положение ограждающих конструкций по отношению к внешнему воздуху, приняты согласно табл. 6 «Коэффициент, учитывающий зависимость положения ограждающей конструкции по отношению к внешнему воздуху» СНиП 23-02-2003 «Тепловая защита зданий». Для перекрытия над прохладными подвалами и чердачными перекрытиями согласно п. 2 n = 0,9.
Общие теплоотдачи
Согласно п. 2а прил. 9 СНиП 2.04.05-91* дополнительные теплоотдачи рассчитываются зависимо от ориентации: стенки, двери и окна, обращенные на север, восток, северо-восток и северо-запад в размере 0,1, на юго-восток и запад – в размере 0,05; в угловых помещениях дополнительно – по 0,05 на каждую стенку, дверь и окно, обращённые на север, восток, северо-восток и северо-запад.
Согласно п. 2г прил. 9 СНиП 2.04.05-91* дополнительные теплоотдачи для двойных дверей с тамбурами меж ними принимаются равными 0,27 H, где H – высота строения.
Теплоотдачи на инфильтрацию
для жилых помещений, согласно прил. 10 СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование», приняты по формуле
где: L – расход удаляемого воздуха, не компенсируемый приточным воздухом: 1м 3 /ч на 1м 2 пло щади жилых помещений и кухни объемом более 60 м 3 ;
c – удельная теплоемкость воздуха, равная 1кДж / кг ? °С;
p – плотность внешнего воздуха при text равная 1,2 кг / м 3 ;
(tint– text) – разность внутренней и внешней температур;
k – коэффициент теплопередачи – 0,7.
Бытовые поступления тепла
рассчитываются из расчёта 10 Вт/м 2 поверхности пола жилых помещений.
Расчётные теплоотдачи помещения
определены как Qрасч = Q + Qi – Qбыт
Вероятные последствия
Наличие критерий для конденсации воды в толще стенки может никак не сказаться на ее долговечности. Все находится в зависимости от количества проникающей воды. К примеру, в внешние слои толстой бетонной стенки пар поступает в маленьких объемах и поэтому не способен вызвать осязаемых разрушений.
В газобетонной конструкции, напротив, его количество превосходит допустимый минимум, потому выносу зоны конденсации пара за границы кладки следует уделить повышенное внимание.
Таким образом, в каждом случае требуется выполнить личный расчет.
Как высчитать теплоотдачи пригородного дома
Теплопотери дома – процесс, как досадно бы это не звучало, неминуемый. Чтоб свести его к минимуму, существует формула расчета теплопотерь, используя которую можно обмыслить мощность будущей отопительной системы строения. В этой формуле учитываются коэффициент теплопередачи, площадь стенок, сопротивление теплопередаче, также коэффициент уменьшения. Перед тем как посчитать теплоотдачи дома, ознакомьтесь с предложенными ниже таблицами.
Чтоб в новеньком доме всегда было тепло, можно заблаговременно высчитать теплопотери строения во всех его помещениях. Особые формулы берут во внимание «утечку» тепла через перекрытия и стенки. С помощью их можно узнать мощность будущей отопительной установки, которая смогла бы вполне восполнить эти утраты и давала желаемые 20 °С во всех комнатах.
Понятно, что теплоотдачи пригородного дома зависят от архитектурных изысков строения и от параметров материалов, из которых сделаны стенки и крыша. Если задать определенный термический режим, утраты будут определяться величиной термического потока (ккал/ч). Чтоб получить экономически прибыльную термическую нагрузку на отопительную установку, нужно сделать верный выбор строй материалов и хорошо обмыслить планировку строения. Воздействие на теплоотдачи в личном доме оказывает и ветровая нагрузка. Как следует, дома, находящиеся на открытой местности, будут потреблять тепло в большем количестве по сопоставлению с теми зданиями, которые защищены от ветра. Воздействие ветра также учитывается в формуле расчета теплопотерь.
Некие факты
Вопрос положения критичной точки в стенке снимается, если оклеить ее изнутри пароизоляционным материалом. Такими качествами владеют некие виды отделки, к примеру виниловые обои. Пар в конструкцию не поступает, и та будет сухой независимо от рассредотачивания температур. Исключением является случай, когда стенка промерзает насквозь, а критичная точка оказывается на внутренней поверхности.
Обшивку ограждающих частей пароизоляцией практикуют в странах Западной Европы. Но у этого решения есть недочет: для отвода лишней воды приходится наращивать кратность воздухообмена, т.е. производительность вентиляции. Это тянет за собой рост теплопотерь и, как следствие, трат на отопление. Дом с «дышащими», т.е. паропроницаемыми, стенками стоит дешевле.
https://youtube.com/watch?v=LE1lFVb4XjE
Делаем теплотехнический расчет стенки с учетом всех слоев
Как уже было сказано, каждому материалу характерно сопротивление теплопередаче, и чем толще стенки либо перекрытия, тем выше это значение. Но не следует забывать и про термоизоляцию, при наличии которой ограждающие помещение поверхности становятся мультислойными и изрядно лучше препятствуют утечке тепла. У каждого слоя свое сопротивление прохождению тепла, и сумма всех этих величин обозначается в формулах как ?Ri (тут буковка i определяет номер слоя).
Так как составляющие огораживания помещений материалы с различными качествами имеют некое возмущение температурного режима в собственной структуре, высчитывается общее сопротивление теплопередаче. Формула у него последующая: , где Rв и Rн соответствуют сопротивлению на внутренней и внешней поверхностях огораживания, будь то стенка либо перекрытие. Но теплоизоляторы заносят в теплотехнический расчет стенки коррективы, которые базируются на коэффициенте теплотехнической однородности r, определяемом формулой .
Характеристики с цифровыми индексами являются, соответственно, коэффициентами внутренних крепежей и соединения расчетного огораживания с хоть каким другим. 1-ый, другими словами r1, отвечает как раз за фиксацию теплоизоляторов. Если коэффициент теплопроводимости последних ? = 0,08 Вт/(м·°С), значение r1 будет огромным, если же теплопроводимость теплоизоляции оценивается как ? = 0,03 Вт/(м·°С), то наименьшим.
В целом, картина складывается последующая. Допустим, теплоизоляция устанавливается прямым анкерным креплением на трехслойной ячеистобетонной стенке, снаружи облицованной кирпичом. Тогда при слое теплоизолятора в 100 мм r1 соответствует 0,78-0,91, толщина в 150 мм дает коэффициент внутреннего крепежа 0,77-0,90, тот же показатель, но в 200 мм, определяет r1 как 0,75-0,88. Если внутренний слой также из кирпича, то r1 = 0,78-0,92, а если стенки помещения железобетонные, то коэффициент сдвигается до 0,79-0,93. А вот оконные откосы и вентиляция дают значение r2 = 0,90-0,95. Все эти данные следует учесть в предстоящем.
Полезные советы
Чтоб относительная влажность в жилье не превосходила обычных значений (40%-60%), следует обеспечить работу вентиляции. Для этого нужен приток воздуха снаружи. В домах и квартирах с естественной вентиляцией он, согласно проекту, должен поступать через щели в окнах.
Но в итоге их подмены на герметичные металлопластиковые изделия притока воздуха нет. Вентиляция не работает, если даже вытяжные каналы оборудовать вентиляторами. Делему решают установкой оконных либо настенных клапанов.
Также следует обеспечить наличие зазора под межкомнатными дверями.
Предпосылки запотевания окон и как их убрать
Однокамерный стеклопакет — не стоит сберегать на стеклопакетах, как говорится жадный платит два раза. Обыденный стеклопакет с одной камерой (не энергосберегающий) наверное дозволит познакомится с конденсатом на окнах. Что бы убрать причину запотевания нужно поменять стеклопакет, не все окно, а только стеклопакет.
Подоконник закрывает батарею
Некорректно
Правильно
Радиаторы отопления обдувают окно теплым воздухом и если они перекрываются подоконником, то циркуляции теплого воздуха не будет — окно всегда будет прохладным, в итоге на нем появится конденсат.
Избавиться от возникновения конденсата можно уменьшив размер подоконника либо вынеся батарею за границы подоконной доски. Если нет способности для таких вариантов придется находить доп источник для подогрева стекол.
Нехорошая вентиляция
Воздухопроводящие решетки имеют свойство нередко забиваться всякой дрянью — пылью, сетью, после этого перестают втягивать мокроватый воздух, влага оседает на стекле и окна начинают рыдать. А в домах старенькой постройки каналы вентиляции практически всегда забиты и ни когда не чистились.
О бесплатной вентиляции незапятнанным воздухом читайте в статье о геотермальной вентиляции пригородного дома
Пример организации притока воздуха: вентиляция и ионизация воздуха
Убрать образование конденсата можно почистив либо заменив решетки, а в случае когда забита вентиляция и нет способности ее почистить придется делать доп вентиляцию.
Источник: vsamodelino.ru
Смотрите также:
