Чертежи деревянных лестниц своими руками: выбор типа лестницы. Параметры для проектирования

Многие люди в нашей стране предпочитают без помощи других делать те вещи, за которые спецам пришлось бы заплатить немалые средства. Если для этого есть познания, умения и опыт – почему нет? В этой статье пойдет речь о том, как выполнить чертежи лестницы из дерева своими руками, какие характеристики использовать для этого, и как их связать меж собой.

Установка ступеней

Любому чертежу предшествуют расчеты, на базе которых определяются размеры всех частей лестничного марша. Он должен быть очень неопасным и комфортным для перемещения в всякую сторону – как ввысь, так и вниз.

Чтоб он вышел конкретно таким, при проектировании необходимо попытаться не выйти за рамки рекомендованных характеристик крутизны лестницы, её ширины, размера ступеней и т.п.

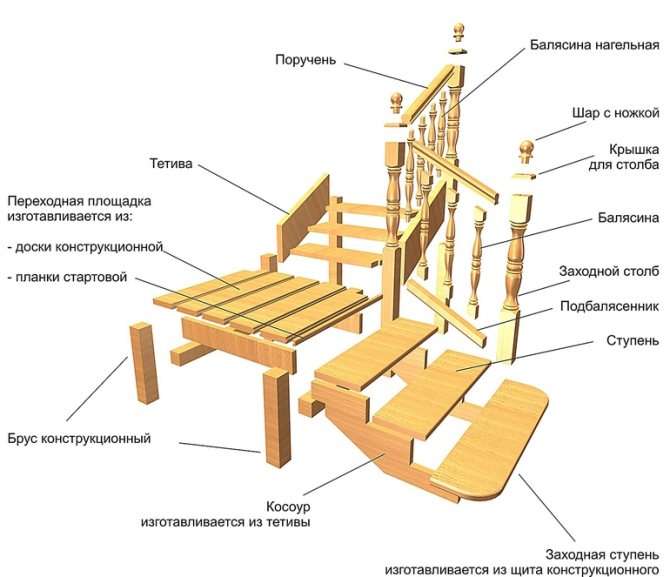

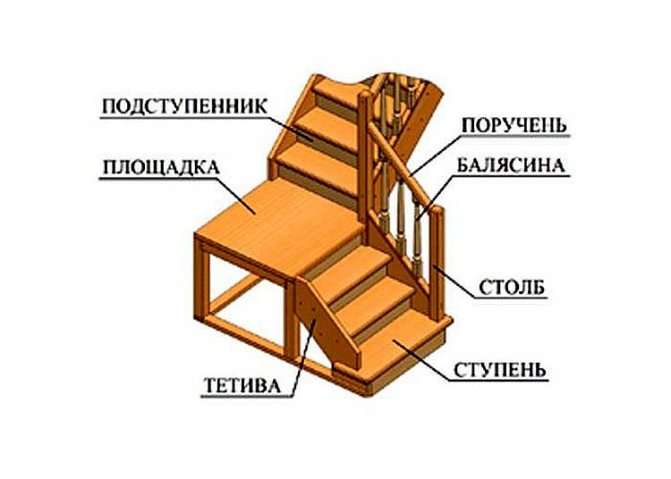

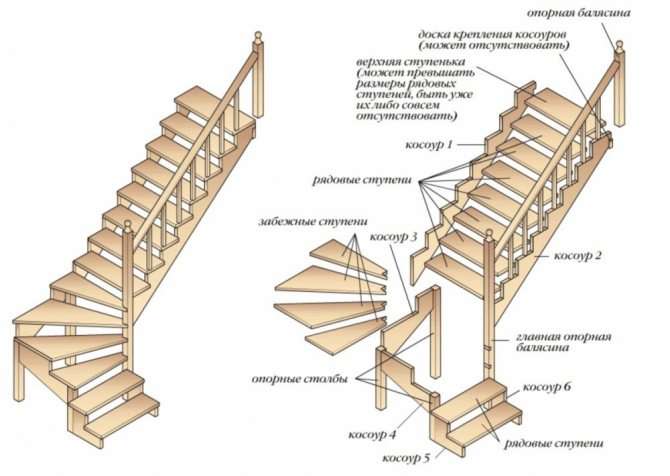

Из чего состоит лестница

Древесная лестница – это достаточно непростая строительная конструкция. До того как заниматься самостоятельным созданием, нужно изучить устройство конструкции, её детали, для каких целей они нужны. Главные элементы сооружения:

• косоур;
• тетива;
• ступень;
• подступенок;
• балясина;
• несущий столб;
• шар;
• перила;
• удаленная втулка.

Косоур Косоуром именуют опорную балку. Опора смотрится в виде наклонной плоскости, в какой изготовлены вырезы для опирания на них ступеней и подступенок. По другому её называют гребёнкой. Для производства гребёнки берут твёрдые породы дерева (дуб, ясень, лиственница и пр.).

Тетива

В отличие от косоура, тетива имеет форму сплошной наклонной полосы. Ступень закрепляется в пазах тетивы своими боковыми торцами. Связывающим звеном меж ступенями является вертикальный отрезок бруса (удаленная втулка). Такую форму опорной балки (тетиву) используют в лестницах, где ступени одной стороной крепятся на примыкающей тетиве к стенке.

Проступи

Горизонтальная площадка является конкретной опорой для ног человека. Проступи опирают на опорные балки (косоуры либо тетиву). По собственной форме проступи не считая ровненькой кромки бывают радиусными и забежными.

Радиусная

Передняя кромка ступени имеет криволинейную форму. Это быть может сектор круга, иметь закруглённые углы либо волнообразную переднюю линию.

Забежная

проступь делают со скошенными краями в плане. Забежные ступени служат в качестве переходных конструкций для формирования поворотов лестничного марша. Проступи симметричны биссектрисе угла поворота лестницы.

Подступенок

Важный элемент выступает в роли доп ребра жёсткости для ступени. Собственной поверхностью подступенок закрывает место меж ступенями. Укрепляют его через удаленную втулку. Элемент может принимать криволинейную форму в согласовании с криволинейной проступью.

Под радиусную ступень устанавливают подступенок, повторяющий извив проступи. Выгнутый подступенок устанавливают также под изогнутую площадку меж маршами лестницы.

Балясины

Это промежные опоры для перил. Не считая ограждающей функции, балясины несут эстетическую нагрузку. Заполненное место меж ступенями и перилами быть может в виде разных по форме выточенных фигурных столбиков – окрашенных либо покрытых лаком.

Несущие столбы

Столбы несут на себе главную нагрузку от перил и балясин. Их ставят сначала и конце марша, также по бокам площадок меж маршами. Опоры делают в виде резных либо точёных столбиков, гармонирующих с общим фасадом огораживания лестницы из балясин.

Шар

Точёное украшение венчает несущий столб. Деталь несёт декоративную функцию и закрывает собой вершину вертикальной опоры.

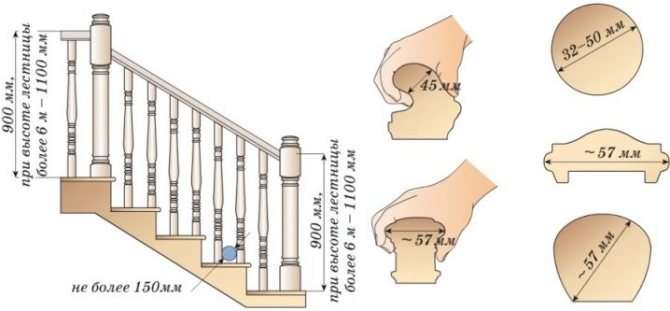

Перила

Очень принципиальный горизонтальный опорный элемент древесной лестницы. Перила позволяют стабильно перемещаться человеку по лестнице, выступая в роли доп опоры для рук. Зная «заносистый» нрав древесной породы, перила шлифуют до состояния безупречной гладкой поверхности.

Удаленная втулка

Брусок служит промежной опорой в конструкции площадок меж маршами и меж проступями. Он может иметь разные размеры, зависимо от габаритов главных деталей лестницы.

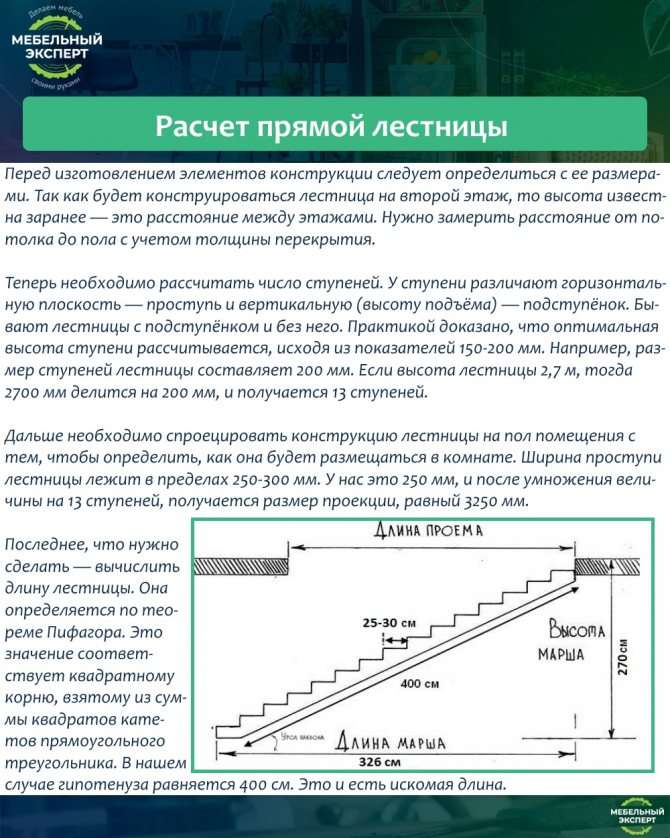

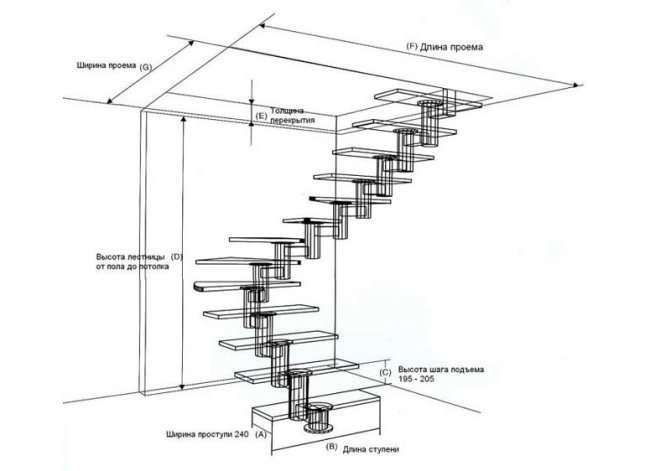

Расчёт главных размеров

Перед тем, как сделать древесную лестницу на 2-ой этаж своими руками из дерева, требуется выполнение расчётов её основных характеристик. Задачка не тяжела для опытнейших мастеров. Но неважно какая ошибка новенького на данной стадии может довести до того, что лестница в конечном итоге либо не влезет в положенное ей место, либо окажется очень недлинной. Потому рекомендуется поручить расчёт и сооружение конструкции проф проектировщикам и инженерам.

Направьте внимание, что все величины приведены приблизительно, четкие значения определяются персонально для каждого дома либо принимаются из типовых проектов.

Если чистового пола нет, то его размеры необходимо заложить приблизительно.

Общая высота лестницы

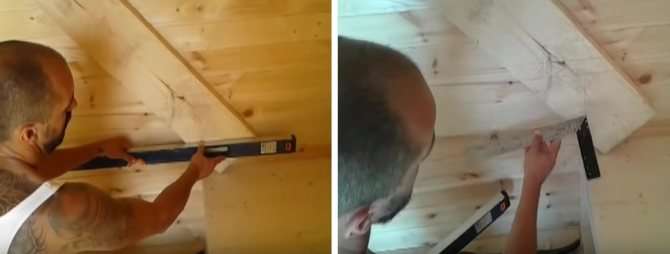

Найти высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. К примеру, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В итоге суммарная высота будет равна 3000 мм.

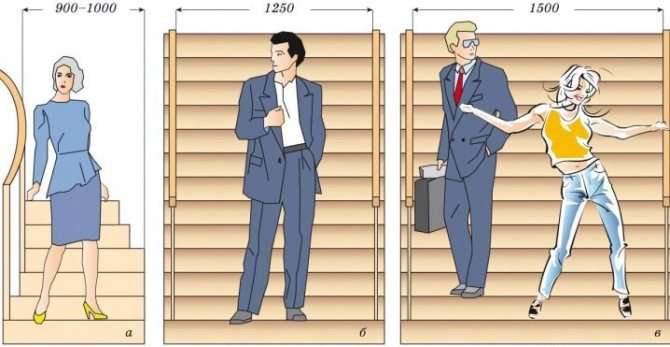

Ширина лестницы

Параметр определяется исходя из удобства движения людей навстречу. Также принципиальным фактором, влияющим на ширину, является возможность передвижения габаритных грузов.

Рекомендуемая специалистами ширина лестницы в личных домах – 1300±200 мм.

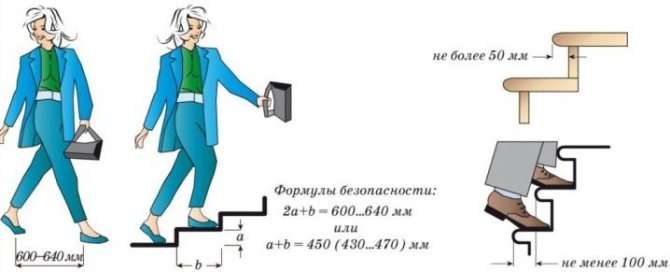

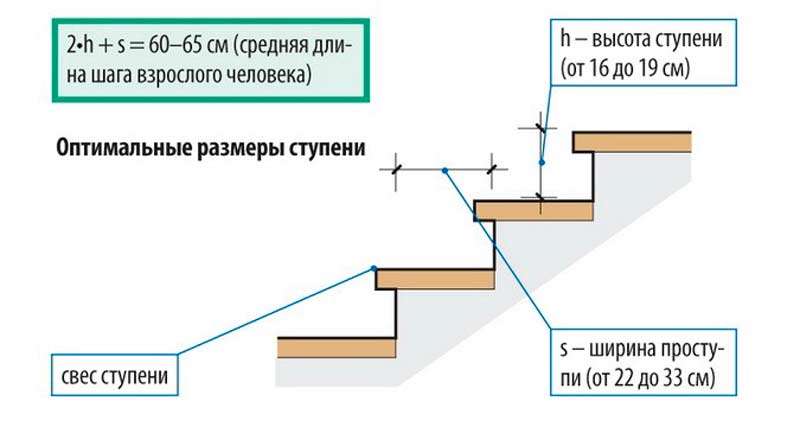

Высота ступенек

Согласно неким нормам в строительстве высота ступенек берется в спектре от 15 до 20 см. Обычно, берется среднее значение в 17 см. Количество ступенек определяется как личное от деления высоты всей лестницы на высоту каждой ступени. Если в итоге выходит неровное число, то можно уменьшить высоту нижней ступени.

Ширина ступени

Ширина проступи должна обеспечивать опирание ноги полной стопой, другими словами быть не меньше 200 и не больше 320 мм. Хорошей считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы обязательно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней необходимо учесть, что малая ширина ступеней с узенького конца должна составлять более 100 мм, а нависание проступи над нижней ступенью должно быть менее 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими методами не удается прирастить ширину проступи, в данном случае величина нависания не должна превосходить 30 мм для древесных и 50 мм для железобетонных ступеней.

Количество ступеней

Если известна высота лестницы и подступенка, можно найти число ступенек конструкции. Для этого необходимо поделить один показатель на 2-ой. К примеру, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После чего необходимо округлить значение, в итоге получится 170 мм. В таблице указан пример расчета:

Наклон лестницы

Хорошей крутизной считается 40±5?. Если принять наклон покруче, при подъёме испытают трудности старики и детки, лица с ограниченными способностями. И напротив, для лишне пологой лестницы возрастает требуемая для возведения площадь, увеличивается необходимость в недешёвых материалах.

Длина

Длина назначается зависимо от характеристик ступеней и их числа. При составлении схемы нередко оказывается, что конструкция не вписывается по габаритам в имеющееся место первого этажа.

Есть некоторое количество вероятных вариантов решения проблемы:

• Добавление марша. Вариант усложняет конструкцию, поэтому как появляется потребность в обустройстве межэтажной площадки.
• Устройство нескольких забежных ступеней.

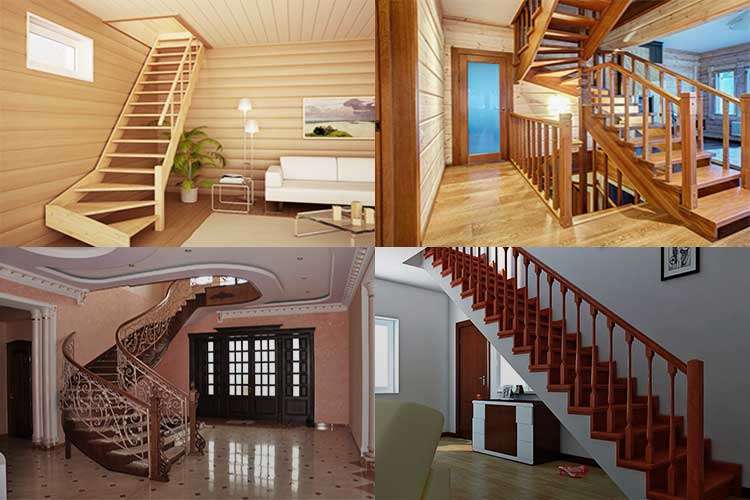

Выбор вида конструкции древесной лестницы

На выбор типа конструкции оказывает влияние размер площади, где можно поместить древесную лестницу. Во вторую очередь решают вопросы, связанные с внешним обликом, удобством спуска и подъёма, всепостоянством использования.

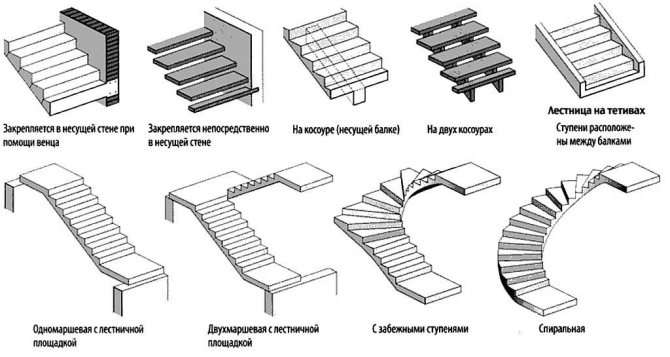

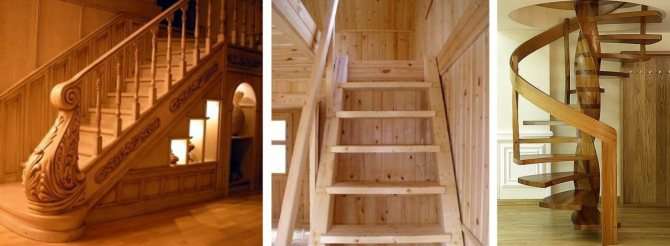

Древесные лестницы подразделяют на две главные группы – маршевые и винтообразные конструкции. Любой из вариантов берет во внимание особенности строения личного дома. Это опорная площадь лестницы, возможность устройства проёма определённой величины в междуэтажном перекрытии, наклон лестницы и габариты прохода по ней.

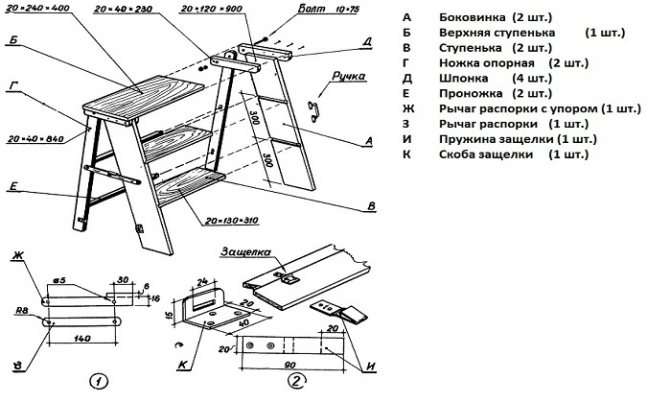

Как правильно сделать стремянку своими руками

Почему мы уделили внимание шагу стремянки лестницы и расположению верхней ступени? Делая древесную лестницу стремянку своими руками, вы должны учитывать несколько особенностей ее проектирования и следующего использования.

Подготовка материалов и девайсов для производства древесной стремянки своими руками

Подготовка материалов для сборки стремянки из дерева своими руками включает выбор и подготовительную обработку древесной породы.

Для обеспечения безопасности и долговечности использования мы советуем использовать готовые стремянки от завода ДИРС.

Выставленные тут чертежи для сборки стремянки своими руками — рациональные испытанные решения. Но вы сможете выбрать свои варианты размеров, потому размеры отдельных деталей, в особенности длина перекладин, тетивы, высота косоуров могут изменяться. Использовать брус наименьшей толщины нельзя! — конструкция окажется некрепкой и неуравновешенной. Не забудьте перед сборкой обработать дерево морилкой, чтоб оно прослужило подольше, не сгнивало и не впитывало воду.

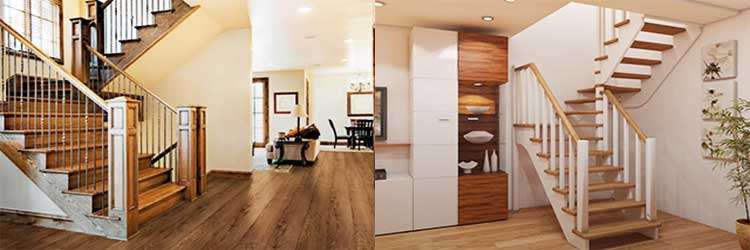

Маршевые лестницы

Конструкция лестницы маршевого типа представляет собой обычное решение междуэтажного связывающего сооружения. Древесные лестницы могут быть одномаршевыми, также представлять собой сочетание 2-ух и трёх секций с промежными площадками.

Чтоб конструкция лестницы занимала меньше полезной площади помещения, её делают из 2-ух маршей с поворотом 900 и 1800. Также марши могут быть изогнутыми в плане, что может разъясняться особенностью планировки помещения.

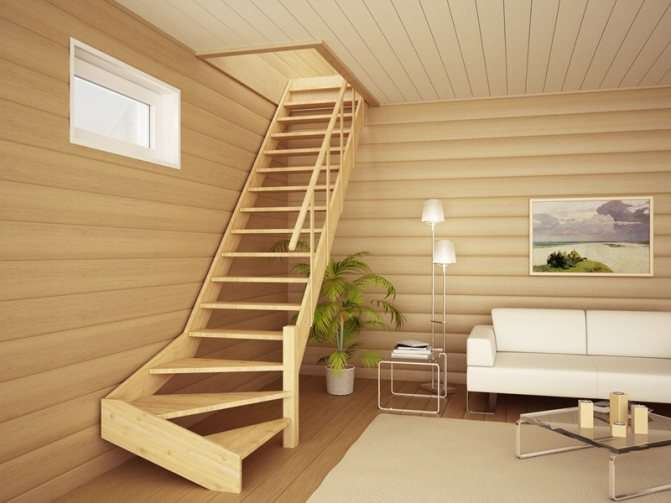

В криволинейной лестнице плавный поворот производится за счёт установки поворотных забежных ступеней. Такие ступени могут подменять собой промежную площадку меж 2-мя маршами. Маршевые древесные лестницы бывают различными по собственному формированию.

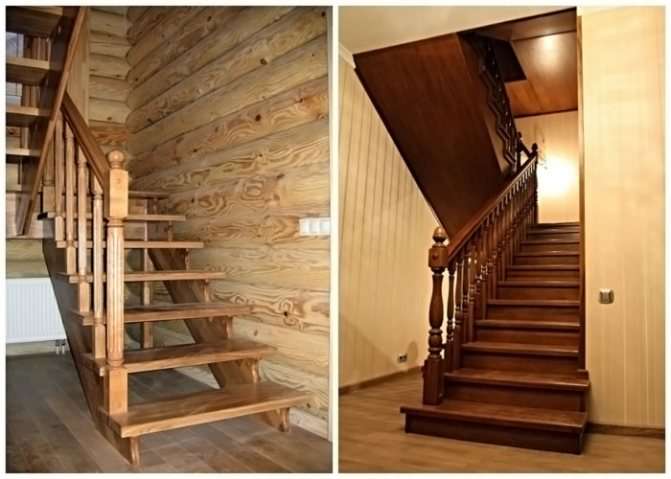

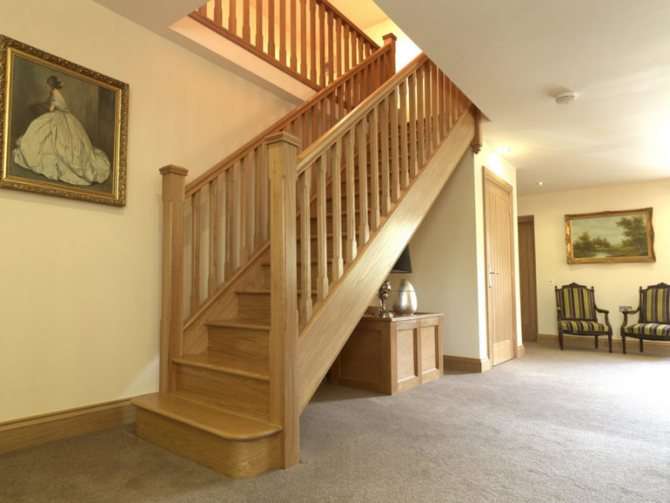

Прямолинейная одномаршевая

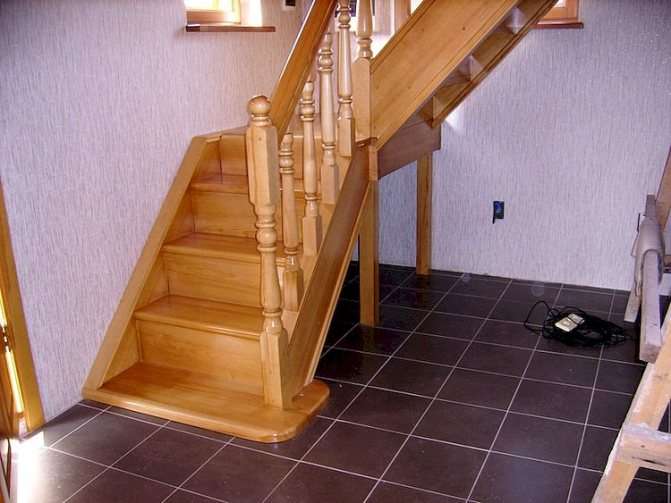

Самая обычная конструкция – это одномаршевая конструкция. Лестничный пролёт помещают либо у стенки, либо устанавливают в виде раздельно стоящего сооружения.

Когда лестница примыкает своим боком к стенке, объём под пролётом закрывают огораживаниями из лёгких перегородок. Установив дверь, получают маленькое помещение. Конурку используют для хранения хозяйственного инструментария и иных вещей.

Таковой тип прямолинейного переходаявляется самым надёжным и крепким решением строения древесной лестницы.

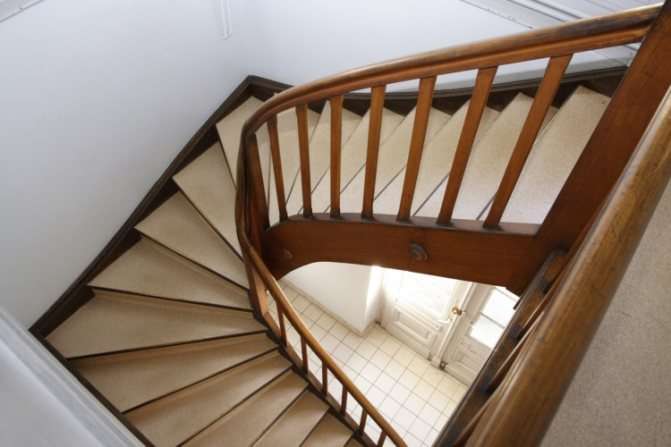

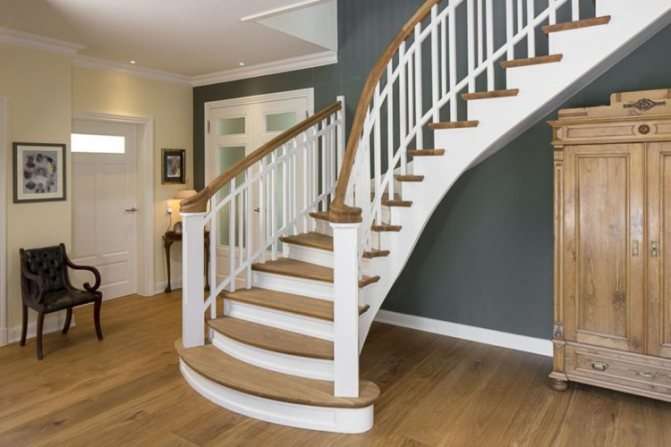

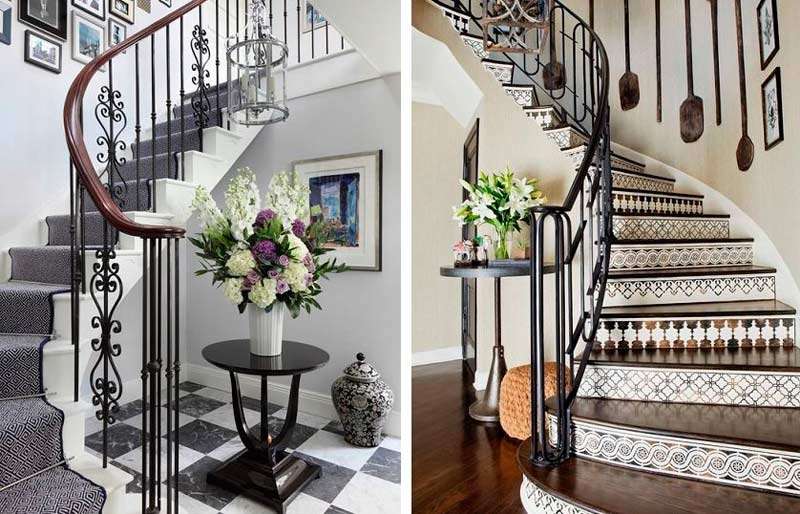

Криволинейная одномаршевая

Чтоб сконструировать криволинейное сооружение, необходимо располагать большепролётным помещением. Под лестницу будет нужно использовать достаточно огромную площадь зала. Это разъясняется тем, что за счёт плавного поворота с наружной стороны лестницы, ступени приходится существенно удлинять. Криволинейная одномаршевая лестница может припоминать винтообразную конструкцию своим полным разворотом на 1800. Одна из сторон марша может примыкать по мере подъёма сразу к трём смежным стенкам. Выход лестницы на 2-ой этаж делают через проём в перекрытии 2 этажа дома.

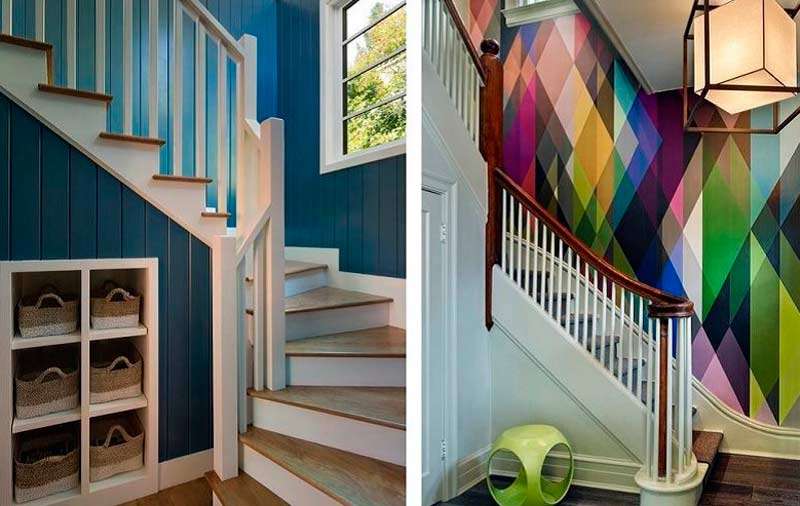

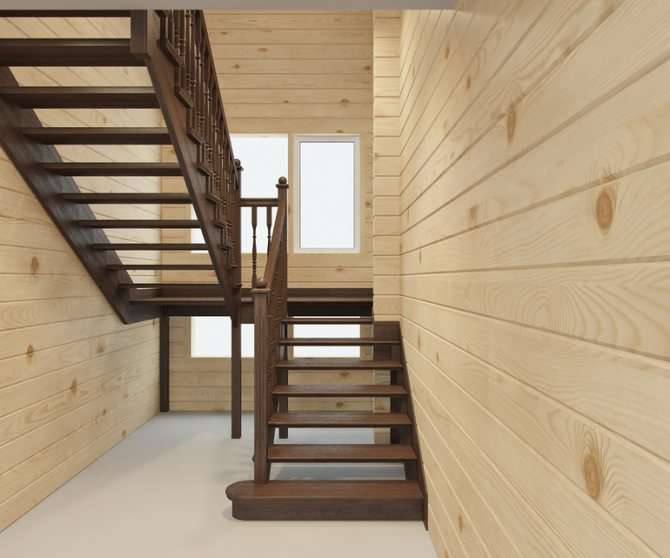

Двухмаршевая с поворотной площадкой

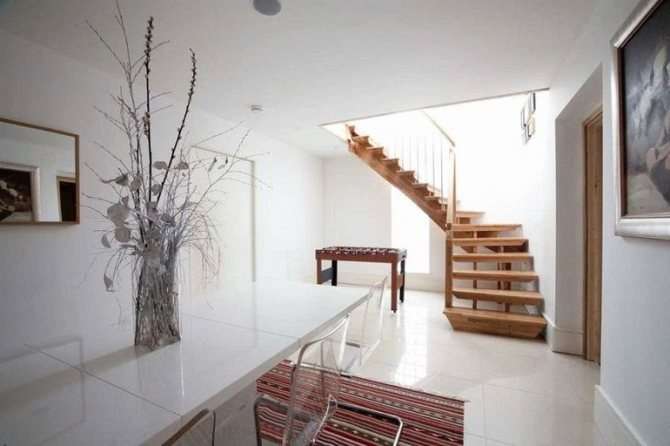

Такие конструкции делают с поворотом на 900 и 1800. Лестница с полным поворотом комфортна тем, что её можно поместить прямо над входом в жилье. Поворотная площадка возможно окажется потолком тамбура.

Двухмаршевая лестница с поворотом 900 представляет перпендикулярное положение маршей по отношению друг к другу. Обычно, марши примыкают к смежным стенкам комнаты. Место под верхним маршем часто используют для установки габаритной мебели. Также верхний пролёт лестницы часто помещают над входной дверью.

П-образная двухмаршевая

Помпезное сооружение создано для шикарных коттеджей. Две изгибающиеся лестницы наверху смыкаются с площадкой.

Респектабельное сооружение строят в большом холле – напротив входных дверей дома. Такие архитектурные особенности можно следить в древних дворцах богатых людей тех пор и особняках нынешних нуворишей.

Трёхмаршевая с 3-мя площадками

Если междуэтажное перекрытие выстроено в виде антресолей, возникает огромное свободное место, в которое отлично вписывается трёхмаршевая конструкция перехода наверх.

Обычно, строительство подобного сооружения может быть в особняках с просторными помещениями и высочайшим потолком.

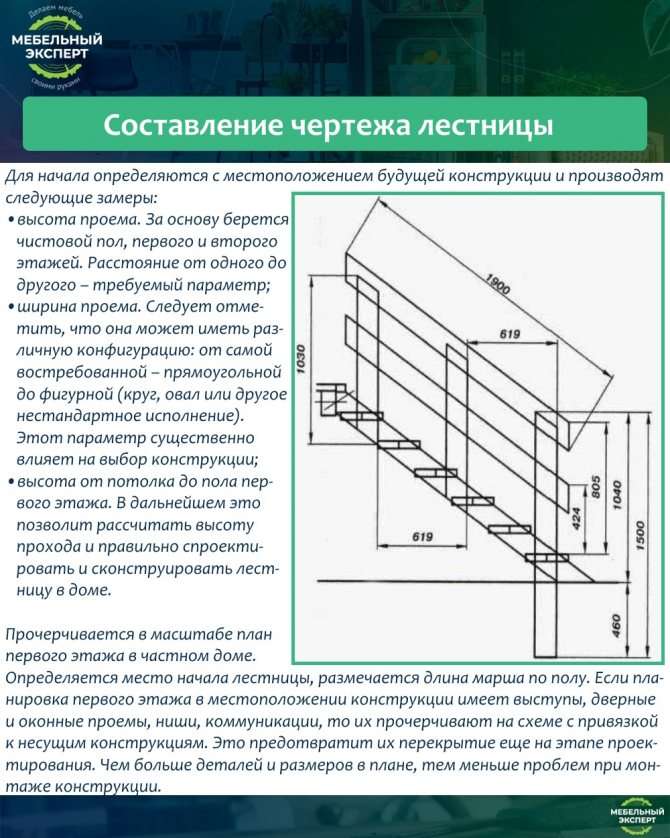

Изображения и обозначения

На момент разработки проекта дома с лестничной конструкцией марш условно обозначают так же, как и в стандартных ситуациях, картинки которых можно отыскать всюду. При всем этом мастер должен осознавать, что кружочками отмечают нижнюю часть изделия, а стрелками – верхние участки.

Кроме форм, на чертежах стоит условно обозначить и основной материал, из которого изготавливали лестничную конструкцию. Имеется в виду последующее:

1. Если идет речь о железобетонных лестницах, на чертежах в сечении они изображаются кружочками неверной формы, расположенных меж диагональными штриховками.
2. Говоря о древесных сооружениях, в поперечных разрезах чертежи штрихуются радиальными либо круговыми линиями, имитирующими годичные кольца дерева. В продольных разрезах нужно нарисовать надлежащие полосы, обозначающие текстуру. Если материал не попадает в линию разреза, его не стоит штриховать.
3. Железные детали конструкции в разрезах стоит штриховать диагональными линиями под углом более 45 градусов. Если лестница, совместно со своим чертежом, отличается очень маленьким масштабом, а толщина каждого элемента меньше 2 мм, их обозначают со сплошной заливкой.

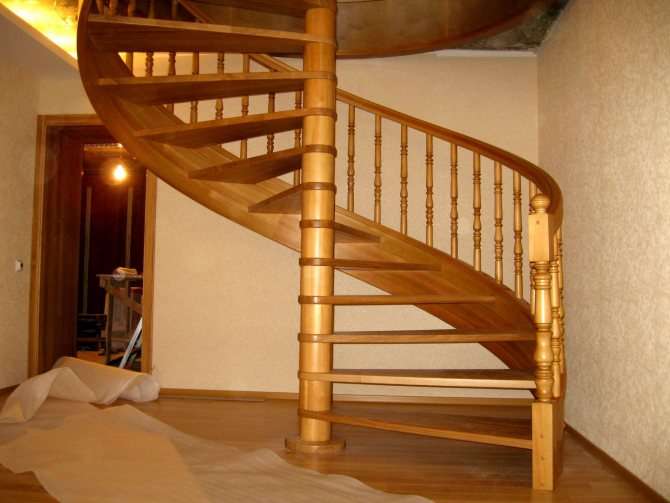

Винтообразные лестницы

По собственной форме вертикальный корпус прохода меж этажами создаёт не очень комфортабельные условия перемещения человека при подъёме и спуске. В отношении передвижения каких-то грузов по вертикальной древесной лестнице рассуждать проблемно. Невзирая на эти недочеты, у винтообразных лестниц встречается много сторонников. Лестничный переход в вертикальном выполнении занимает меньше места, чем маршевые конструкции. Прекрасно изготовленная винтообразная лестница может стать акцентной изюминкой интерьера помещения.

Для возведения такового типа лестницы необходимо произвести четкие расчёты всех несущих частей сооружения. Без этого самодельная конструкция может разрушиться.

Что молвят нормативы?

Роскошные и прекрасные конструкции, ведущие на 2-ой этаж, должны производиться согласно техническим требованиям и нормативам. Материалы для сооружения подбираются по аспектам прочности, удобства и безопасности. Ступенчатое изделие – конструктивное, декоративное и утилитарное сразу. Оно соответствует интерьеру места, не перегружает его и комфортно в эксплуатации.

На основании действующих СНиПов можно сделать выводы о расположении лестницы в личном доме:

• от торцевой части коридора до лестничного просвета имеется расстояние минимум 160 см;
• ширина ступенек приравнивается 105-120 см;
• безупречный угол лестницы – 45 градусов, что является наибольшим склоном марша;
• в одном марше минимум два подъема;
• среднее количество ступенек – от 13 до 18;
• ширина ступеней составляет 25 см, а высота – минимум 12 см.

Подготовка к изготовлению древесной лестницы

После определения главных габаритов и размеров частей конструкции, перебегают конкретно к изготовлению деталей. Для этого нужно иметь мастерскую с инструментами и деревообрабатывающим оборудованием.

Инструменты

• дисковая пила;
• рейсмус;
• дрель-шуруповёрт;
• шлифмашинка;
• угловая машинка;
• фрезерный станок;
• набор ручного инструмента (молоток, отвёртки, стамески и прочее).

Материалы

• Для косоуров либо тетивы необходимы доски 250 х 40 х 4500 – 2 шт.
• Для проступей и подступенков берут доски, шириной 40 мм и 25 мм.
• Для втулок и иных маленьких частей используют брус 20 х 50 мм.
• Балясины, несущие столбы, шары и перила лучше приобрести в готовом виде.
• Саморезы и гвозди различной длины.
• Дюбели.
• Морилка.
• Мебельный лак.
• Столярный клей.

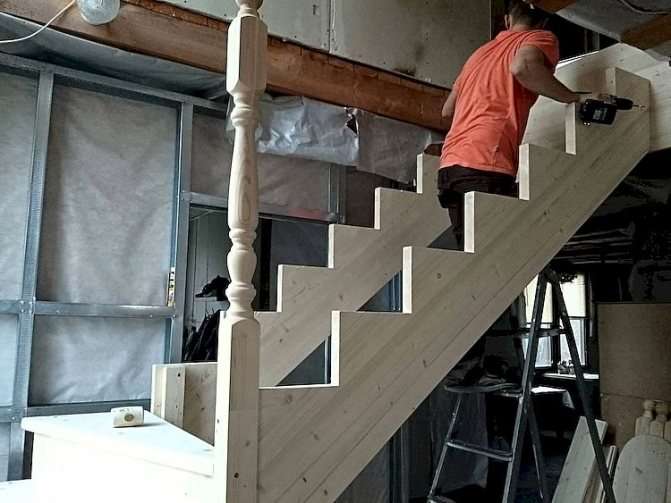

Пошаговая аннотация по установке лестницы

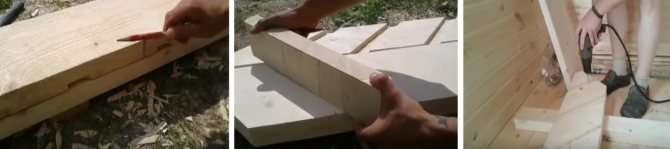

1. Боковые несущие балки делают в виде тетивы. В досках фрезером делают пропилы равные по высоте и ширине проступи.
2. Одну тетиву укрепляют к стенке дюбелями.
3. Устанавливают опорную площадку, которая будет являться первой ступенью.
4. Вторую тетиву опирают на опорную площадку, а верхний конец закрепляют в проёме перекрытия.
5. Сначала и конце лестницы с одной стороны устанавливают несущие столбы.
6. Перед установкой тетиву прогоняют через рейсмус, добиваясь идеально гладкой поверхности. То же делают с выпиленными проступями.
7. В проступях делают монтажные отверстия под крепление балясин.
8. Проступи вставляют боковыми торцами в пазы тетивы, заполненные столярным клеем.
9. Устанавливают подступенки. Укрепляют их саморезами.
10. Монтируют балясины, на которые потом устанавливают перила. Все соединения деталей промазывают столярным клеем.
11. Те поверхности древесной породы, которые нереально было обработать рейсмусом, зачищают шлифмашинкой с наждачным кругом.
12. На опорных столбах закрепляют шары.
13. Всю конструкцию обрабатывают морилкой.
14. Поверхности покрывают мебельным лаком в два слоя.

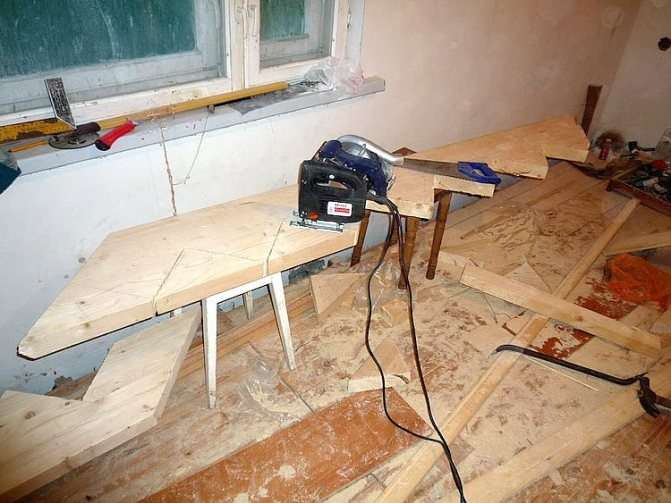

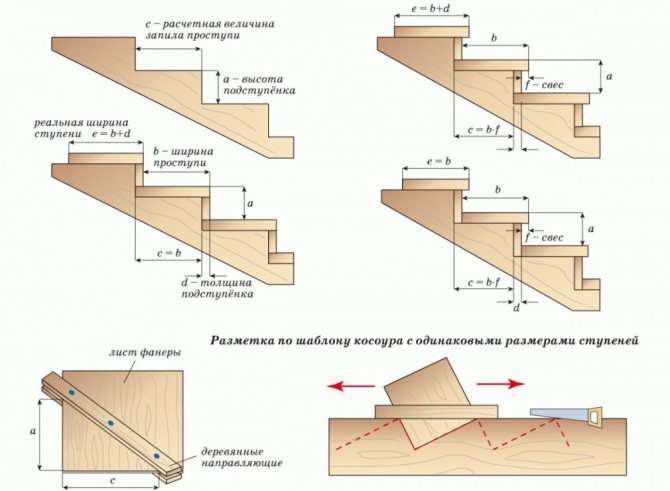

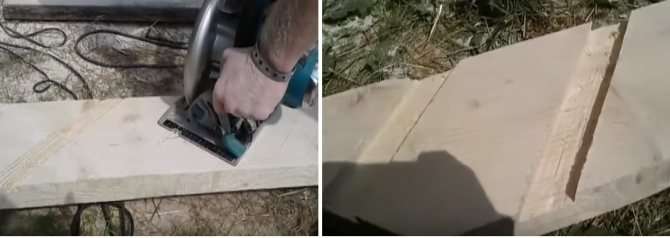

В случае внедрения косоуров, в досках вырезают дисковой пилой гребёнку. Это прямоугольные вырезы. На горизонтальный вырез опирают проступи, а к вертикальному пропилу укрепляют подступенок.
