Как сделать электросушилку для обуви своими руками. Простая сушилка для обуви своими руками

Можно ли сушить обувь на батарее

Многие люди привыкли сушить зимой сапоги на батареях центрального отопления, считая это правильным и действенным методом. Высохнуть-то обувь высохнет, но значительно испортится, вот почему обувь на батарее сушить нельзя. Батарея никогда не отличается размеренным температурным режимом. То металл немного теплый, то жаркий. В большинстве случаев, в сильные морозы, батареи до того жаркие, что к ним прикоснуться нереально, зато можно обжечься.

То же самое угрожает и сапогам, расположенным на секции батареи. Если обувь нередко сушить на батарее, то в последнее время на ее поверхности и на подошве появятся мелкие трещинкы, которые будут пропускать воду. А это означает, что сейчас она будет мокнуть повсевременно, а ноги в ней зябнуть.

Как видно, действенных методов неопасно высушить обувь существует много. Пусть эти методы не всегда позволяют достигнуть хотимого результата сразу, но зато качество возлюбленных сапожек либо кроссовок при всем этом не мучается.

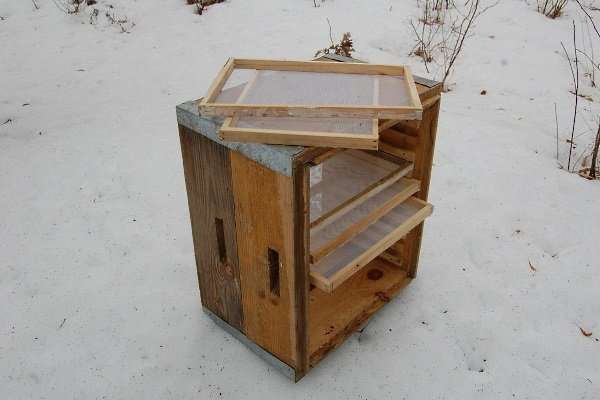

Как сделать сушилку с лампами инфракрасного облучения?

Существует отдельный метод сушки цветочной пыльцы, который предполагает ее облучение инфракрасными лучами. Они не только лишь греют поверхность продукта, да и попадают вовнутрь, что обеспечивает резвую сушку.

Чтоб сделать устройство с схожим механизмом работы, необходимо приготовить последующие материалы:

• древесный ящик маленьких размеров;
• лампы инфракрасного излучения мощью 250 Вт;
• термостат;
• решетка из мелкоячеистой сетки.

Собирается сушилка по таковой аннотации:

1. На стенах ящика и крышке просверлить несколько воздухопроводящих отверстий.
2. В высшей части камеры установить лампы излучения на расстоянии 200 мм друг от друга, также от слоя пыльцы.
3. На дно ящика установить решетку из мелкоячеистой сетки.
4. Установить в камере термостат, который дозволит предупредить перегрев пыльцы. Для этого температура снутри ящика не должна подниматься выше 40°С.

Пыльца насыпается на решетку слоем шириной 15-20 мм. Считается, что один источник инфракрасного излучения мощью 250 Вт за 8 часов работы может высушить 200 г пыльцы.

Делаем навесную сушилку на радиатор отопления своими руками

Разглядим изготовка пользующегося популярностью варианта сушилки из пластмассовых труб с 3-мя линиями для белья. Нам потребуются последующие материалы и инструменты:

• полипропиленовая труба поперечником 20 мм и длиной около 3,5 м;
• тройники соответственного размера 4 шт;
• уголки такого же поперечника 4 шт;
• затычки соответственного размера 4 шт;
• особый паяльничек для труб либо клей для пластика;
• ножницы для резки пластмассовых труб либо ножовка по металлу.

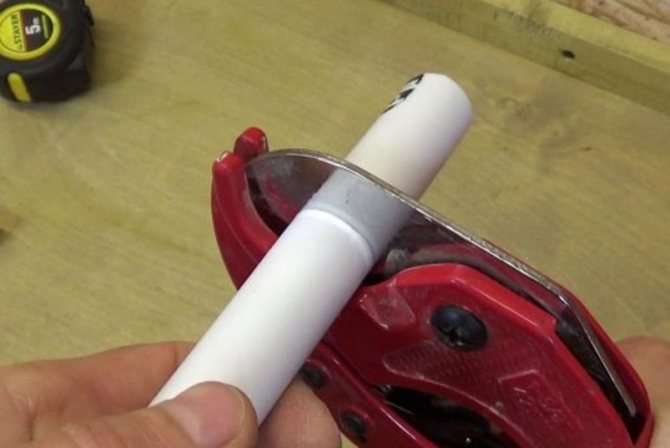

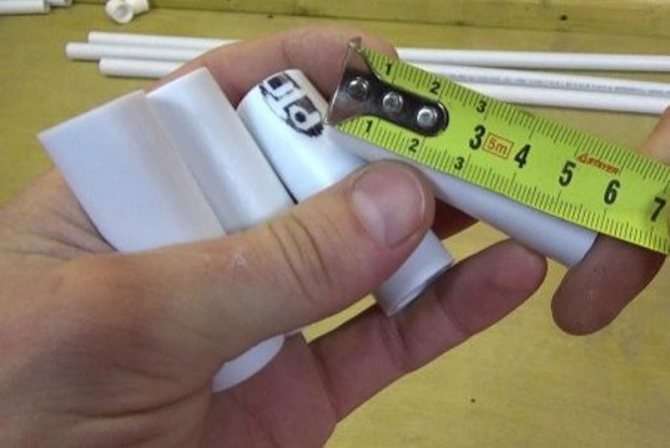

Поначалу отрежем патрубки, нужные для сборки конструкции. Комфортно пользоваться особым труборезом, но допускается выполнить эту операцию и обыкновенной ножовкой по металлу.

В этом случае нет необходимости обеспечивать герметизацию соединений, и точность резки значения не имеет.

Вы сможете скорректировать размеры деталей, исходя из определенных критерий. Для рассматриваемого примера нам будет нужно:

• 4 отрезка длиною по 6 см меж линиями для размещения белья;
• 2 отрезка длиною11 см для образования крюков;
• 2 отрезка длиною 25 см для вертикальных частей крюков;
• 3 отрезка длиною 80 см в качестве линий для размещения белья.

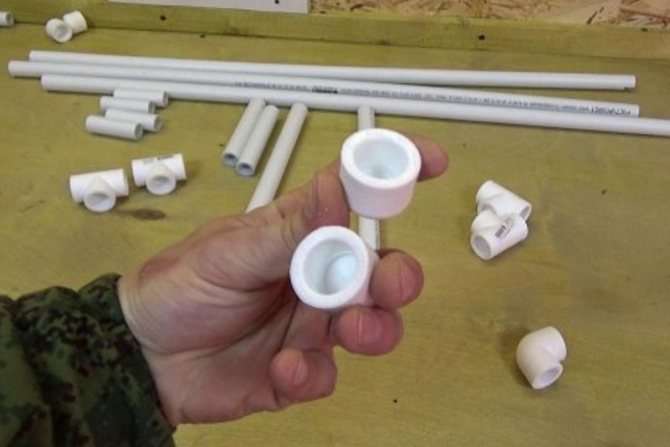

В конечном итоге мы получаем полный набор деталей, нужных для сборки конструкции.

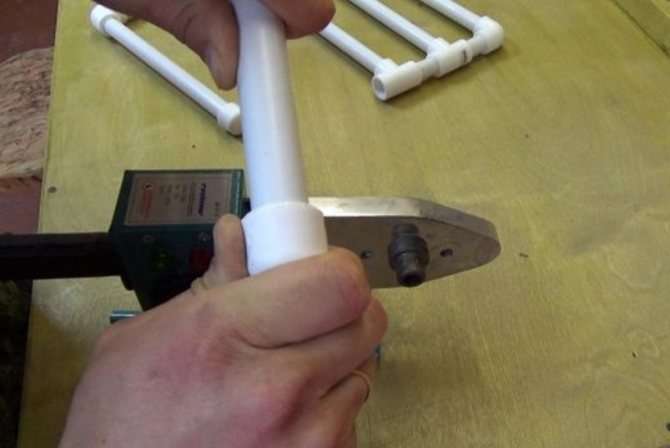

При наличии паяльничка для стыковки труб отопления и водопровода сборку сушилки делают с его помощью. При отсутствии специального инструмента можно пользоваться клеем. Тщательно о том, как это делается, читайте в статье «Чем клеить полипропилен и целофан, в том числе вспененный, каким клеем его наклеить к бетону либо металлу?»

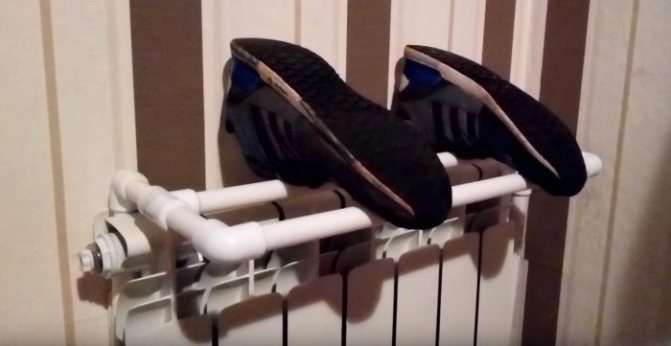

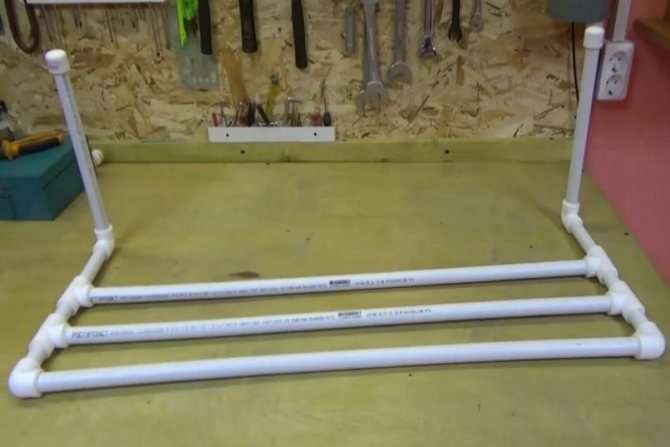

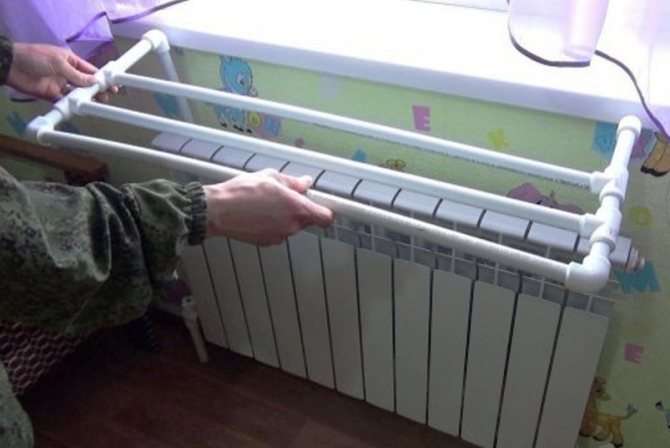

В конечном итоге выходит представленная на фото конструкция.

Остается аккуратненько воткнуть сушилку на место, и можно звать супругу, чтоб похвалиться!

Как сделать сушилку от отопления

Данный метод считается самым действенным. Но просит он незначительно больше времени на изготовлении по сопоставлению с предшествующим вариантом.

Материалы и инструменты

Для производства нам пригодится последующее.

• Полипропиленовые трубы.
• Фитинги полипропиленовые.
• 2 шаровых крана.
• 7 железных труб длиной 1 м.

Нам также нужны последующие инструменты.

• Труборез.
• Паяльничек для труб.

Процесс производства

• Впаяйте маленькой отрезок полипропиленовой трубы в систему отопления потом установите кран и перекройте его.
• Потом проведите трубу до места расположения будущей сушилки.
• Таким же образом необходимо сделать на участке отопления через 2 м. Впаять отрезок трубы через фитинг, а потом установить закрытый кран. После чего создается трубопровод до предполагаемого места расположения сушилки.

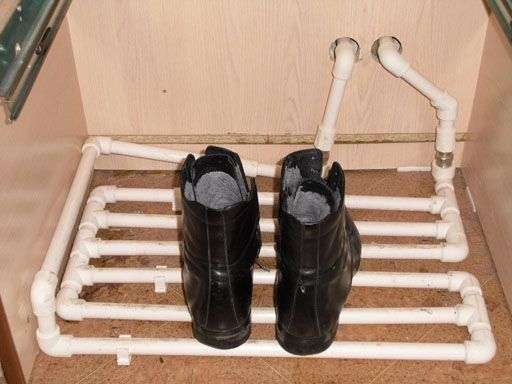

• Сейчас нам необходимо сделать сам контур, который будет высушивать обувь. Для этого необходимо пользоваться полипропиленовыми фитингами. В них нужно впаивать железные трубы. Необходимо сделать закрытый контур. Элементы должны размещаться параллельно друг дружке. Расстояние меж ними должно быть приблизительно 5 см.
• Когда обогреваемый контур будет сотворен, то можно его будет спаять с трубами, которые мы подключили к системе отопления.

Большущее преимущество данной сушилки в том, что ее можно будет отключать и включать по мере надобности. Для этого мы вмонтировали краны.

Внимание! Не рекомендуется ставить обувь прямо на трубы, потому что она может испортиться от высочайшей температуры.

Потому необходимо установить на трубы древесную решетку либо плотный синтетический материал. В таком случае не будет плотного контакта, и башмакам не будет накладываться вред.

Необычное внедрение обычных предметов

В теплое время года кеды и кроссовки можно просто подвесить за шнурки на бельевую веревку. Время от времени их укрепляют прищепками. Ветерок помогает выветриться влаге. В критериях квартиры приходится воспользоваться домашними устройствами. В срочных случаях помогает даже обдув феном.

Сушилка для быть может сделана из обыденного «ветродуя» — домашнего нагревателя с вентилятором. Промокшая пара ставится на низкий табурет. Обдуваемая жарким воздухом обувь приводится в обычное состояние за 2-3 часа. Категорически не рекомендуется оставлять обогреватель включенным на длительное время (на ночь) без присмотра — во избежание неожиданного замыкания.

Стремительно впитывают воду комки из смятых газетных листов, помещенные вовнутрь сапог. Неудобство доставляет необходимость постоянной (через час-полтора) подмены увлажнившейся бумаги. Если соединить два этих метода: кусочки газеты и обдув «ветродуем», итог будет достигнут изрядно резвее.

Изготовка необыкновенной всеприменимой сушилки для обуви своими руками

В данном разделе мы ознакомимся с тем, как сделать сушилку для обуви своими руками из самого обычного компьютерного вентилятора.

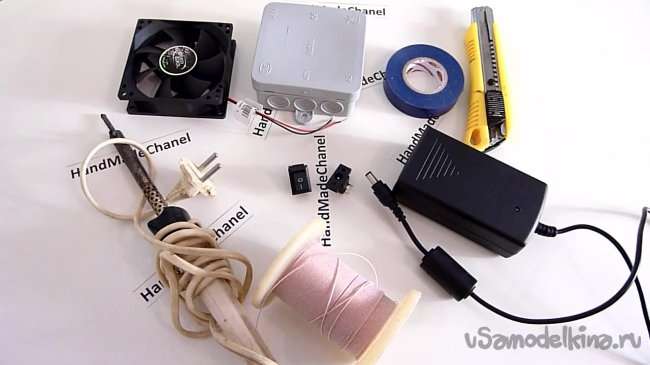

Материалы

Приготовить для работы необходимо последующие элементы:

• Ненадобный рабочий вентилятор (кулер).
• Метровую гофрированную трубку.
• Блок питания на 12 вольт.
• Электронные провода для удлинения и соединения.
• Электронный короб.
• Саморезы.
• Электронную вилку.

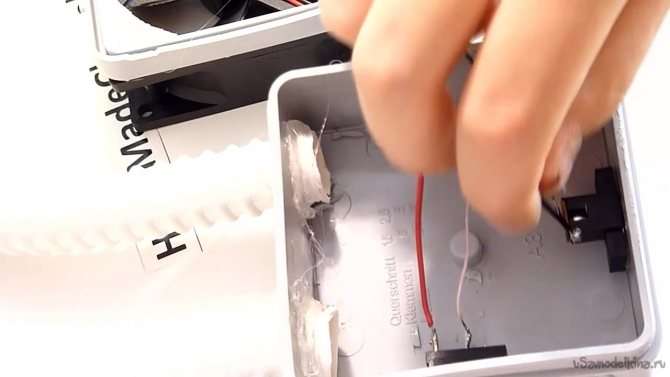

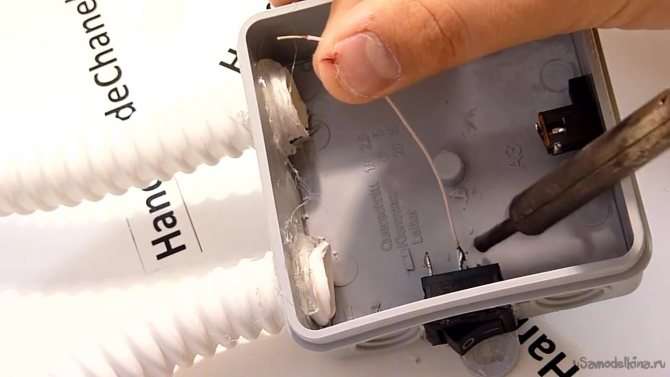

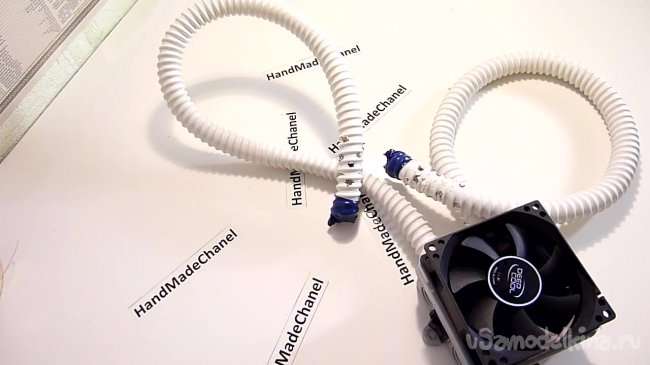

Мастер-класс по выполнению работы

Сборка нашей сушилки смотрится последующим образом:

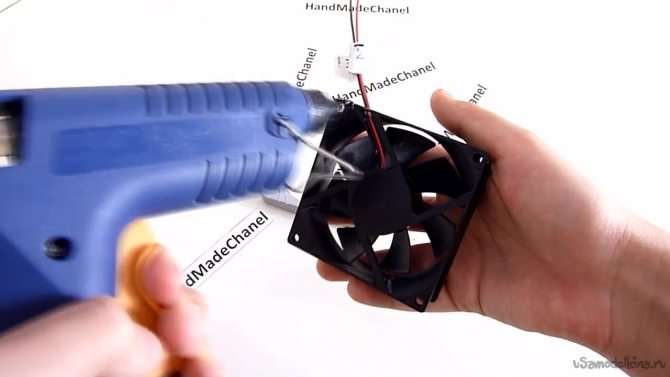

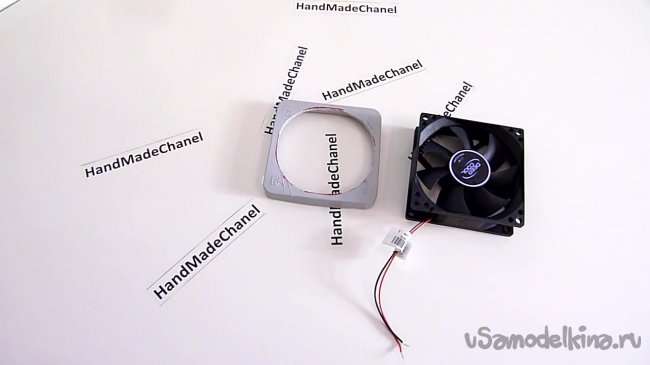

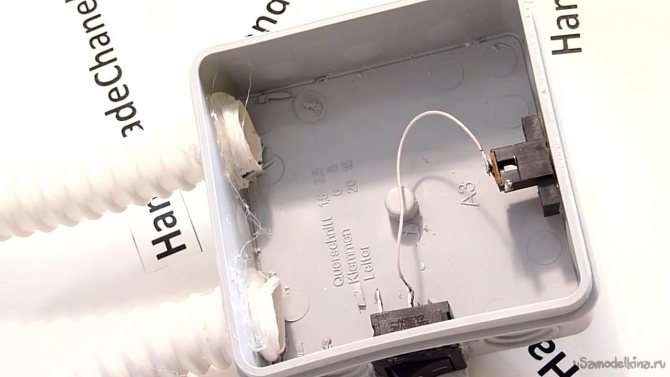

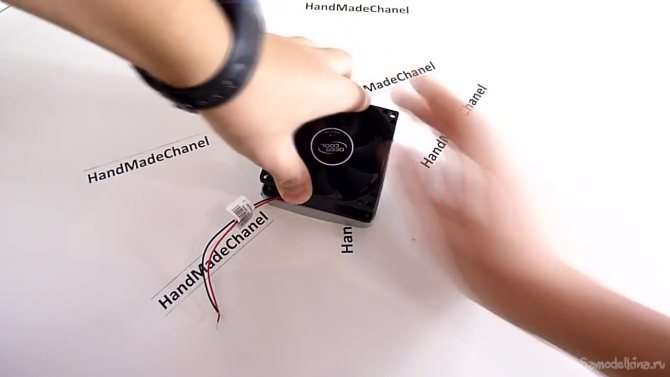

1. Прорежьте в коробке круглое отверстие, чтоб в него поместился кулер.

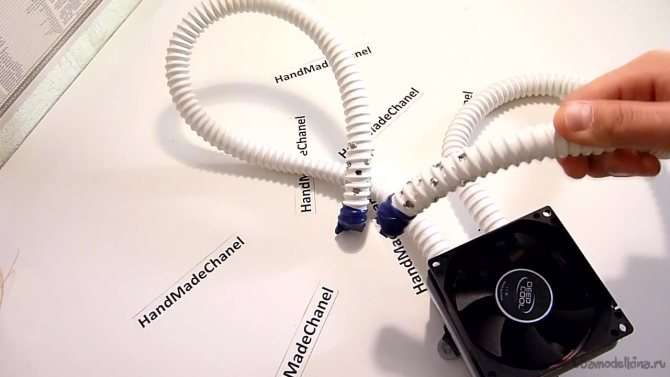

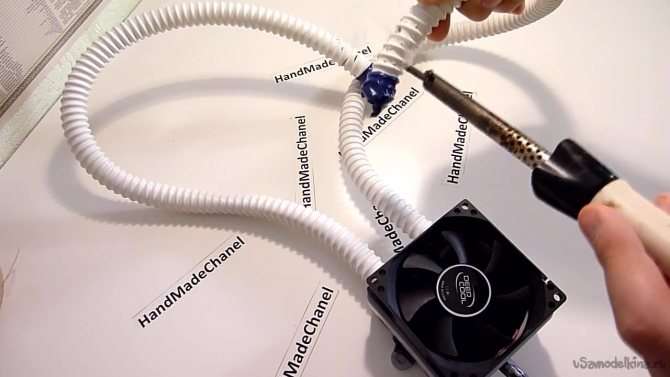

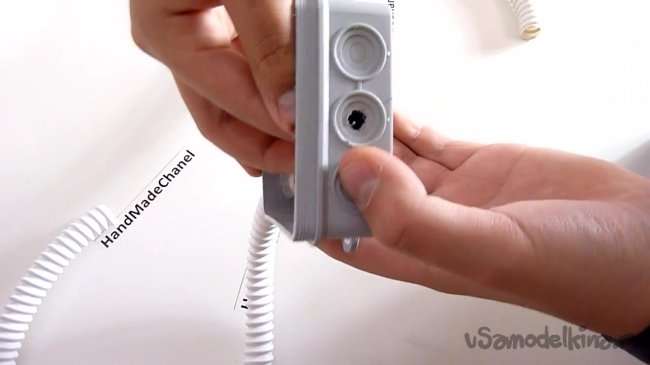

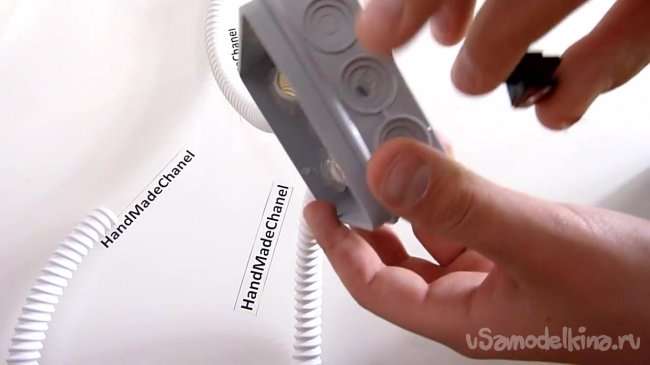

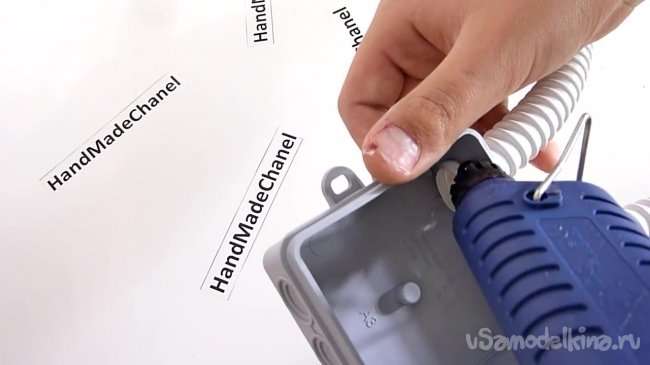

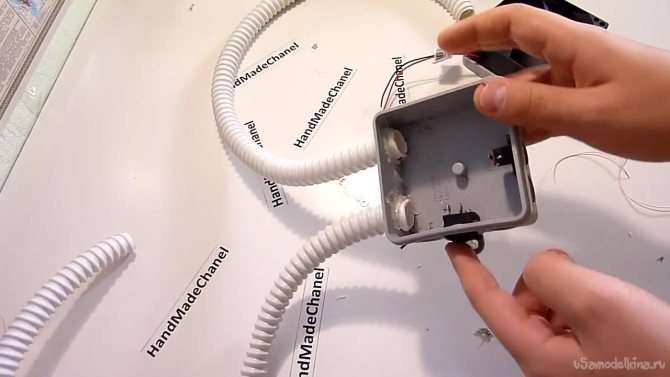

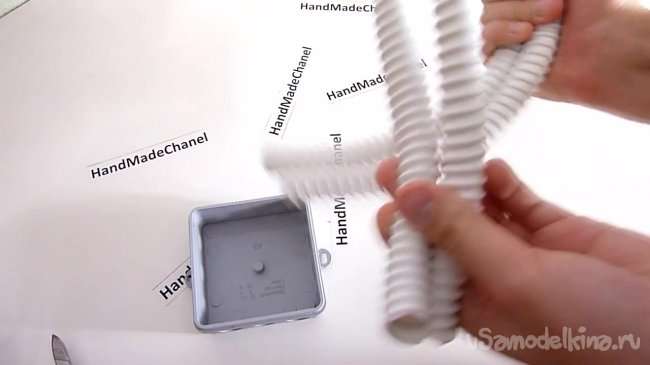

2. Разделите гофру на две равные части, сделайте в коробке отверстия для них.

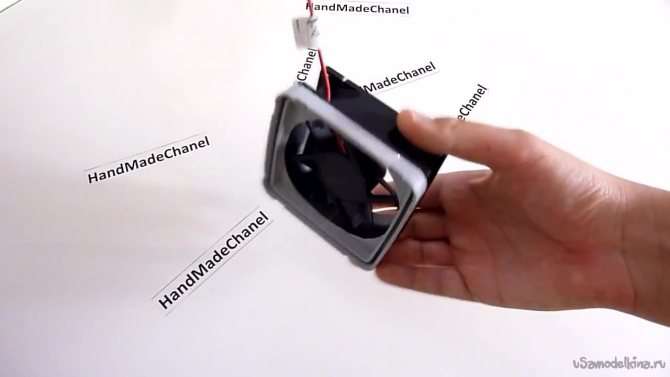

3. Воткните кулер, закрепите при помощи шурупов таким образом, чтоб воздух попадал в прикрепленные шланги.

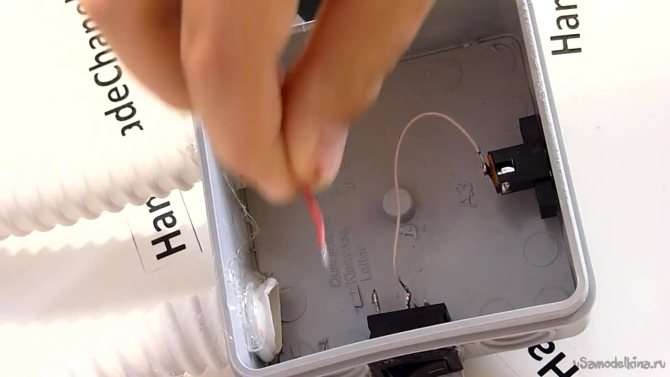

4. Все щели и зазоры уплотните резиновыми прокладками, что обеспечит правильное направление воздушному сгустку. Вот и готова сушилка.

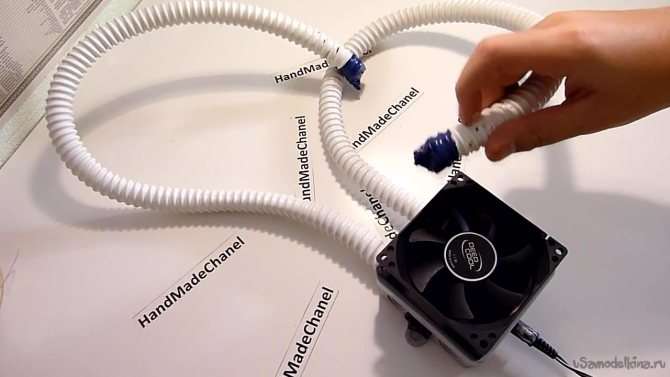

5. А сейчас воткните оба конца гофры в башмаки, включите устройство в розетку, чтоб его протестировать.

Невзирая на жару на улице ценность сушилок для обуви не только лишь не уменьшается, но может быть даже возрастает. Мне, даже летом приходится ходить в туфлях. И в жару туфли становятся влажными даже резвее, чем осенью.

На деньках решив высушить обувь, нашел, что одна из сушилок не работает. Беремся за мозгоремонт наших сушилок.

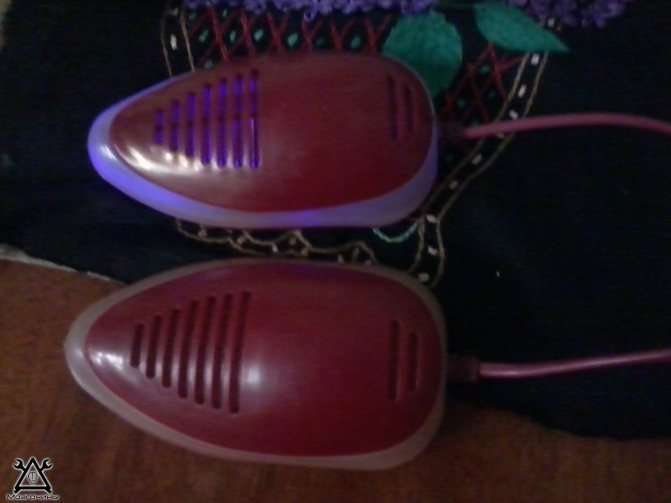

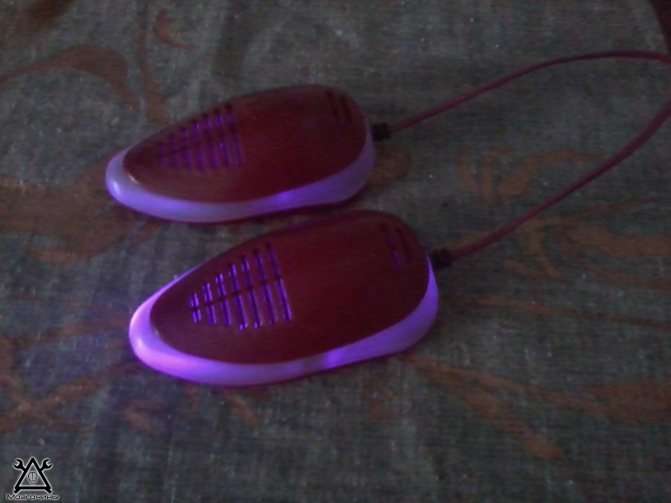

Итак, включаем в сеть наши сушилки и лицезреем, что одна сушилка не желает сиять, и нагреваться тоже совершенно не желает.

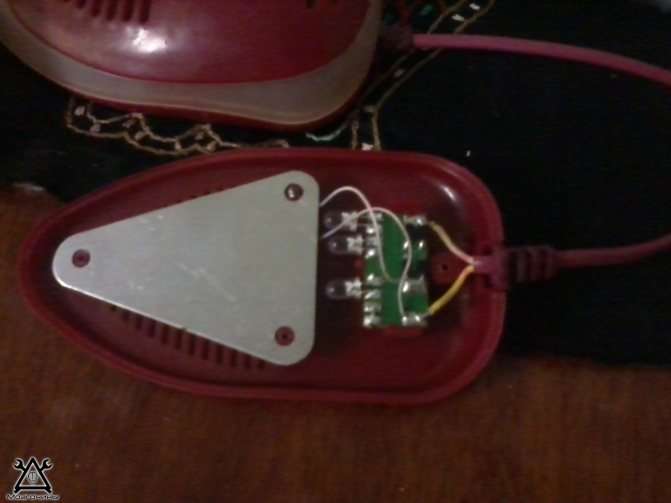

Выключаем из сети. Вскрываем крышку, отвинтив саморезы. Застаем последующую картину:

Схема, как мы лицезреем, совсем незамысловата. Сразу скажу, что в оригинале светодиодов должно быть четыре, но как-то они уже сгорали. Насобирать я сумел только три, а 4-ый, просто, поменял перемычкой.

У нашей сушилки ест одно очень уязвимое место – это нагревательный элемент. Посиживает он под радиаторной пластинкой.

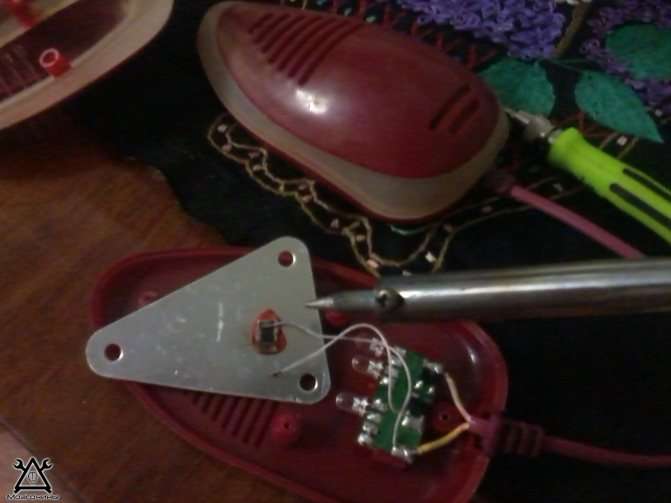

Так и есть! Отлетел проводок и вся наша цепь разомкнулась. Припаиваем его назад. Паять нужно аккуратненько. Лучше кое-чем зафиксировать его до полного застывания припоя. Дело в том, что нагревательный элемент – это глиняная пластинка, на которую нанесли что-то схожее по внешнему облику на графит. Хотя может он и есть графит. Места контактов покрыли тоооненьким слоем фольги, и она удачно оторвалась вкупе с проводом. Потому нужно паять на край керамики и проводящей части. И там, и там соединение будет некрепким, но нам на нем не мешки с картошкой возить.

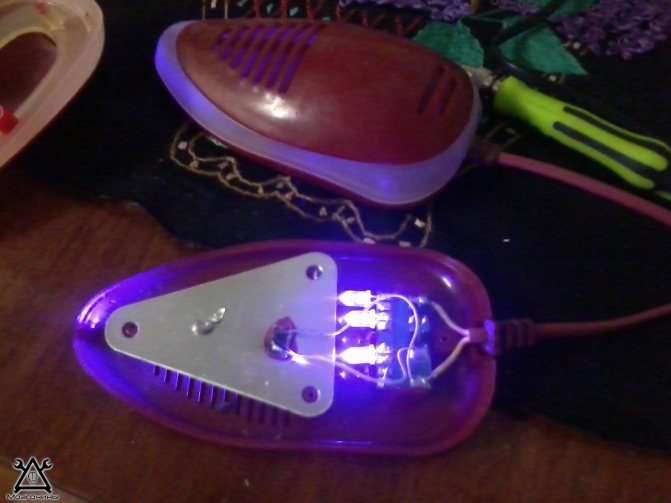

Поверяем. Все сияет! И нагревается!

Аккуратненько переворачиваем пластинку (у меня это был самый тяжелый момент – несколько раз проводок таки отпадал), и собираем все в кучу. Опять проверяем.

Итого, утратив 15 минут времени, и фактически ни копейки средств (в расчет не идут эл.энергия и большие расходы припоя и канифоли ) имеем вновь ожившие сушилки, которые я брал за практически 15$.

Можно бежать сушить нашу обувь.

Нередко даже самая высококачественная обувь не выдерживает слякоти зимней оттепели и промокает. Чтоб как надо и без вреда высушить ее, собрал комфортную конструкцию на базе 2-ух вентиляторов от ПК.

Из кусочка фанеры шириной 4 мм по чертежу (см. рис) вырезал прямоугольное основание. Электролобзиком выпилил в нем два отверстия по поперечнику вентиляторов.

Над каждым просветом зафиксировал болтиками кулеры размером 80x80x25 мм на напряжение 12 В.

Последние соединил параллельно и подключил к ним блок питания на 12 В. Для просушки кладу конструкцию сверху на обувь и включаю блок в сеть. Вентиляторы дают растерянный поток воздуха, потому снаружи обувь тоже обдувается.

Изготовка сушилки

Итак, из обрезков термокабеля длиной 35-50 см делаем петли-вкладыши две штуки.

На 2-ух отрезках кабеля делаем концевую заделку с одной стороны (см. фото) и подключаем клеммную колодку с другой стороны. Можно сделать не клеммное соединение проводов, а пайку.

Две «петли» подключаем кабелем с вилкой параллельно. Дополнительно изолируем несколькими слоями изоляционной ленты либо осаживаем термо — трубкой.

Делаем всё аккуратненько и надёжно, ведь сушилку будем включать в сеть 220 вольт — ошибок быть не должно!

Демонстрация нагрева самодельной сушилки для обуви инфракрасным дистанционным указателем температуры.

Сейчас в магазинах предлагается большой выбор сушилок для одежки, имеющих различные размеры и конструкцию. Казалось бы, даже привередливый клиент непременно отыщет подходящее приспособление. Но у самодельной сушилки есть бесспорные достоинства.

Сначала, это экономия средств. Когда идет речь не о обычной электронной сушилке из греющих прутков, а о неплохом сушильном шкафе, который стоит благопристойную сумму средств, возможность смастерить такое устройство без помощи других смотрится очень презентабельно. А ведь в этом, на самом деле, нет ничего сложного. Давайте разберемся, как это работает, и какие материалы потребуются для сотворения сушилки для одежки и обуви своими руками.

Ход работы по созданию сушильного шкафа

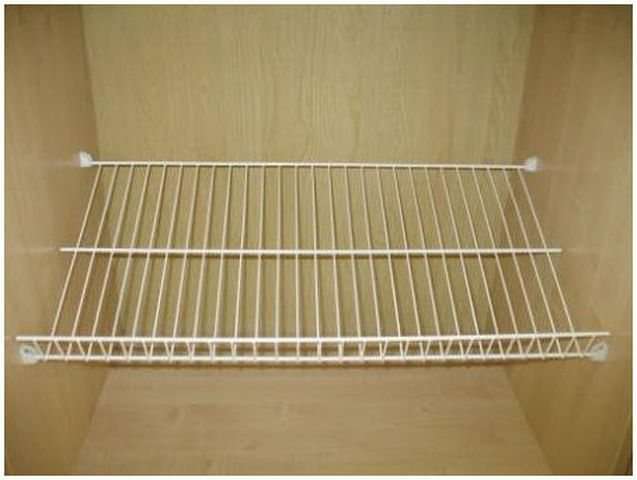

1-ый шаг работы будет полагать сооружение шкафа с подставками для обуви и вешалками для одежки. Мы разглядим вариант сооружения конструкции для прихожей, но при желании можно установить в шкафу несколько штанг либо протянуть бельевую веревку, что дозволит использовать его для просушивания свежевыстиранного белья.

• Когда стены будут готовы, собираем каркас шкафа. В нижней части устанавливаем железные полочки для обуви, а в верхней для головных уборов (их можно приобрести готовые). Лучше, чтоб это были решетчатые конструкции, не являющиеся препятствием для проникания теплого воздуха. В верхней полке необходимо будет просверлить отверстие для вытяжки поперечником около 100 мм.
• Заднюю стену шкафа можно сделать из толстой фанеры. После ее установки, следует закрепить штангу для одежки и установить трубу вентиляции с выходом в вытяжную решетку.
• Когда оформление внутреннего заполнения окончено, остается просверлить понизу сквозные отверстия для забора воздуха из прихожей и установить фасады.

Последующим шагом будет самостоятельное изготовка инфракрасного нагревателя из греющей пленки, используемой для монтажа теплых полов. Для этого пригодятся последующие материалы:

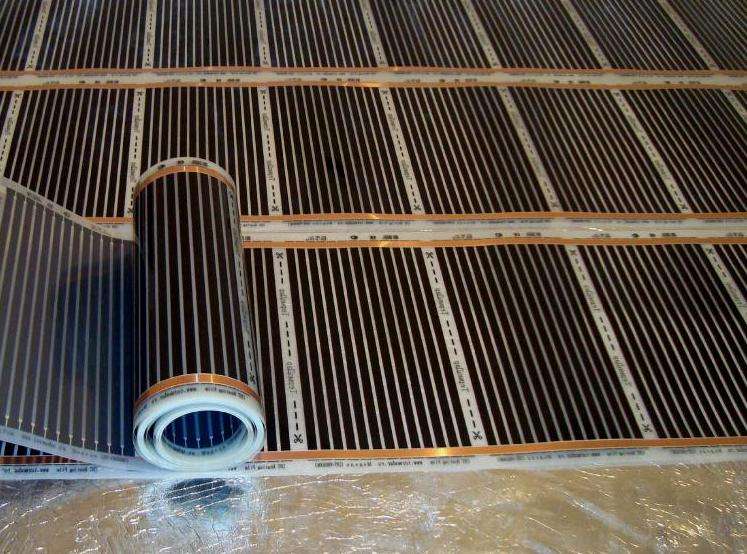

• кусочек греющей пленки подходящего размера;
• питающий провод с вилкой и выключателем (для удобства использования);
• люверсы и клеммы кольцо для подключения провода к греющей пленке в количестве 2 шт.;
• широкая изоляционная лента и супер лента для финальной отделки сушилки.

На медной токоведущей полосе пленки необходимо пробить отверстие для люверса. Для этого подойдет обыденный канцелярский дырокол. Потом следует подключить провод к клемме-кольцу и обжать его особым инвентарем либо обыкновенными пассатижами. Сделав надрез вдоль медной полосы, необходимо воткнуть клемму-кольцо и закрепить люверс прессом либо клещами. Установить люверсы можно в хоть какой метало-ремонтной мастерской.

Подобные деяния следует произвести и на медной полосе с другой стороны. После этого остается только заизолировать места подключения провода к греющей пленке и торцы медной полосы с обратной стороны. Для эстетической красы, места изоляции можно заклеить супер лентой.

После производства 2-ух инфракрасных обогревателей приступаем к завершающему шагу сотворения сушильного шкафа — фиксируем нагревательные элементы в его нижней и верхней частях. Кстати, при желании можно приобрести для этих целей готовые инфракрасные кассеты.

Нередко даже самая высококачественная обувь не выдерживает слякоти зимней оттепели и промокает. Чтоб как надо и без вреда высушить ее, собрал комфортную конструкцию на базе 2-ух вентиляторов от ПК.

Из кусочка фанеры шириной 4 мм по чертежу (см. рис) вырезал прямоугольное основание. Электролобзиком выпилил в нем два отверстия по поперечнику вентиляторов.

Над каждым просветом зафиксировал болтиками кулеры размером 80x80x25 мм на напряжение 12 В.

Последние соединил параллельно и подключил к ним блок питания на 12 В. Для просушки кладу конструкцию сверху на обувь и включаю блок в сеть. Вентиляторы дают растерянный поток воздуха, потому снаружи обувь тоже обдувается.

Обычная сушилка для обуви своими руками – Sam-Sdelay.RU – Сделай сам!

Весна и осень – это времена года, когда обувь в особенности нередко намокает, в следствии нередких дождиков. Не высушенная обувь может нанести вред вашему здоровью, от переохлаждения ваших ног. Ну и сама обувь не прослужит длительно. Что бы это не случилось я покажу для вас как сделать очень обычное устройство, которое дозволит для вас обойти данных заморочек. Сушилка для обуви состоит из всего 3-х компонент. Она не то что обычная, а быстрее простая. Ну я лично проще не лицезрел. Не глядя на свою простоту обладает рядом существенных плюсов:

• – Низкое энергопотребление.
• – Малый размер. Без заморочек можно захватить с собой куда угодно.
• – В роли блока питания можно испробовать батарейки либо батареи. И в итоге вы можете сушить обувь где угодно, скажем, в походе, на летней рыбалке и т.п.

Сушилка не имеет нагревательных частей и сушит вашу обувь обычной вентиляцией. Способ достаточно действующий и время сушки не больше чем у электронагревательной сушилки, хотя все находится в зависимости от наружной влажности воздуха. Что пригодиться для сушилки обуви?

• – Блок питания 12 В (5 В).
• – Два кулера (вентилятора) 12 В от компьютера.

Сборка сушилки Берем два вентилятора и подключаем параллельно блоку питания. Изолируем изоляционной лентой либо термоусадочной трубкой. И ваша сушилка для обуви готова. Кладем вентиляторы сверху на обувь, либо если вставляем в обувь. И включаем блок в сеть. Если вам не так принципиальна скорость сушки, то можно взять блок питания на 5 вольт (зарядник от телефона). Это прирастит время высыхания обуви, но зато понизит шум вентиляторов. Естественно он не большой, но все таки может кому-то не приглянуться. Охото добавить, что к одному блоку питания можно подключить хоть 10 вентиляторов и сушить 5 пар обуви. Хватит для всей семьи. И если вдруг вы все промокли, а сушилка только одна, пригодиться всего несколько минут чтоб сделать еще несколько сушилок, если естественно у вас будут все элементы под рукою.

sam-sdelay.ru

Сушилки для белья и обуви на батарею, какие они бывают?

Нет смысла сразу браться за работу, не лицезрев другие варианты. Давайте оценим их вкупе.

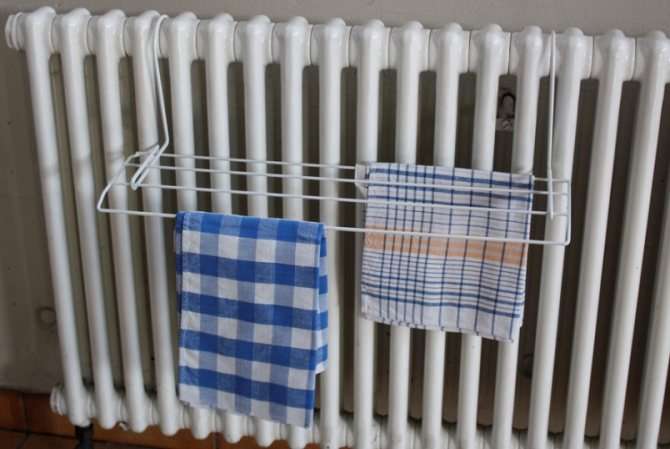

Нетрудно сделать навесную сушилку из толстой проволоки. Очевидно, ее придется пару раз выкрасить, чтоб белье не маралось. Дополнительно на проволоку можно надеть трубку ПВХ. База конструкции – два крюка и полочка из нескольких линий проволоки. При отсутствии сварки места соединений можно зафиксировать тоненькой медной проволокой и обмотать белоснежной изоляционной лентой.

Если идет речь только о сушке обуви, можно сделать особые крюки для каждого ботинка. Их количество определяется длиной радиатора.

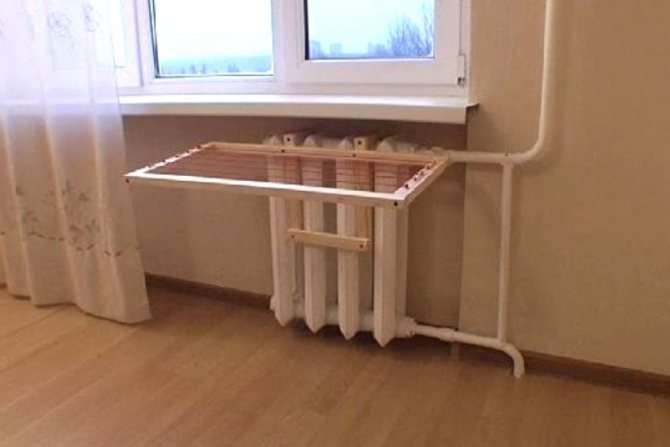

Ничто не мешает сделать конструкцию из дерева. В древесную породу комфортно закрутить шурупы, за которые крепится нужное количество рядов веревок.

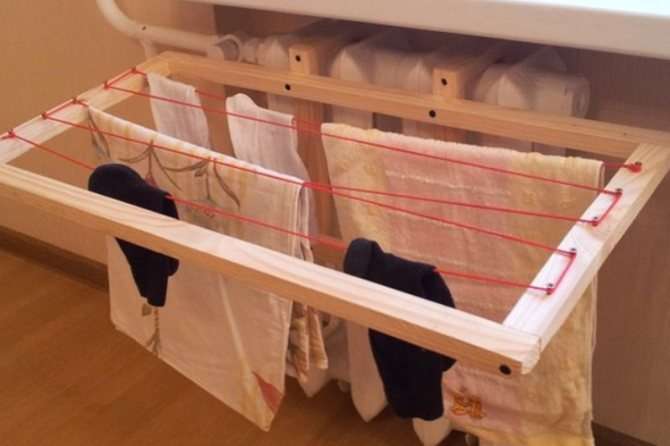

Сушилка очень ординарна: два крюка из реек соединены меж собой поперечной планкой. На подвесах держится рамка с веревками. На мой взор, конструкцию следует усилить наклонным упором меж горизонтальной планкой на крюках и далеким краем рамки.

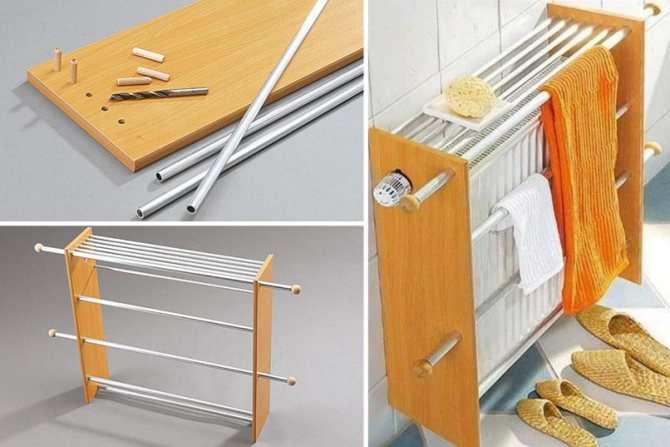

Эта уникальная сушилка сделана из 2-ух досок и поперечных трубочек. Упомянутые вещи можно приобрести в магазине стройматериалов. Затычки для труб просто подобрать в магазине мебельной фурнитуры.

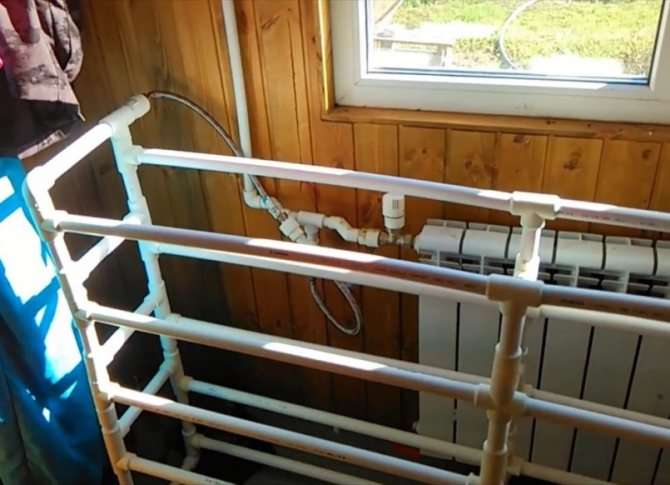

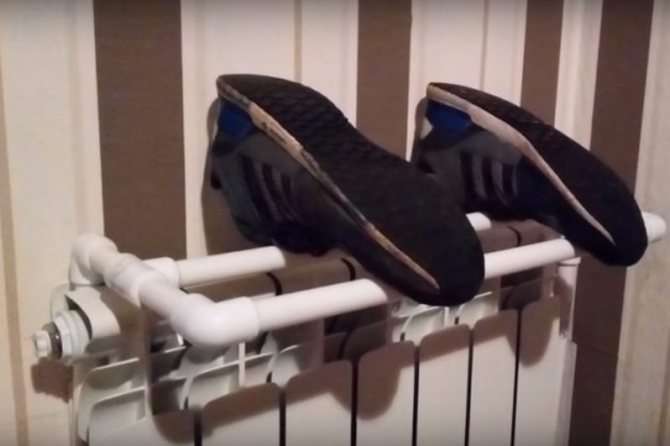

Популярны самодельные сушилки, которые делают из полипропиленовых труб. Они применимы как для сушки белья, так и для обуви.

Если вопрос сушки белья стоит остро, вероятна большая пространственная сушилка, по которой циркулирует жгучая вода. Конструкция подключается средством гибких шлангов через два крана. На лето ее можно отсоединить и убрать.

Воздушная сушилка для обуви

Для того, чтоб высушить обувь без перегрева, можно использовать воздушный обдув: вовнутрь обуви подается более теплый и наименее мокроватый, чем окружающий, воздух и тем обувь отлично просушивается без коробления либо других проблем. В качестве нагревательных частей употребляются резисторы R1-R12, показанные на схеме. За ними стоит вентилятор, который обдувает их, и таким образом нагретый воздух поступает по трубкам либо шлангам снутри обуви.

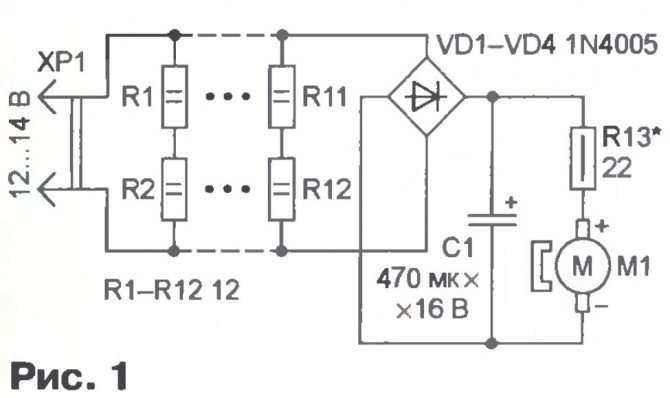

Напряжение на мотор неизменного тока М1, расположенный в вентиляторе, подается через выпрямительный мост VD1-VD4. Это дает возможность использовать питание от источника и неизменного, и переменного тока, так как, к примеру, в последнем случае пульсации выпрямленного напряжения сглаживает конденсатор С1.

Невзирая на жару на улице ценность сушилок для обуви не только лишь не уменьшается, но может быть даже возрастает. Мне, даже летом приходится ходить в туфлях. И в жару туфли становятся влажными даже резвее, чем осенью.

На деньках решив высушить обувь, нашел, что одна из сушилок не работает. Беремся за мозгоремонт наших сушилок.

Итак, включаем в сеть наши сушилки и лицезреем, что одна сушилка не желает сиять, и нагреваться тоже совершенно не желает.

Выключаем из сети. Вскрываем крышку, отвинтив саморезы. Застаем последующую картину:

Схема, как мы лицезреем, совсем незамысловата. Сразу скажу, что в оригинале светодиодов должно быть четыре, но как-то они уже сгорали. Насобирать я сумел только три, а 4-ый, просто, поменял перемычкой.

У нашей сушилки ест одно очень уязвимое место – это нагревательный элемент. Посиживает он под радиаторной пластинкой.

Так и есть! Отлетел проводок и вся наша цепь разомкнулась. Припаиваем его назад. Паять нужно аккуратненько. Лучше кое-чем зафиксировать его до полного застывания припоя. Дело в том, что нагревательный элемент – это глиняная пластинка, на которую нанесли что-то схожее по внешнему облику на графит. Хотя может он и есть графит. Места контактов покрыли тоооненьким слоем фольги, и она удачно оторвалась совместно с проводом. Потому нужно паять на край керамики и проводящей части. И там, и там соединение будет некрепким, но нам на нем не мешки с картошкой возить.

Поверяем. Все сияет! И нагревается!

Аккуратненько переворачиваем пластинку (у меня это был самый тяжелый момент – несколько раз проводок таки отпадал), и собираем все в кучу. Опять проверяем.

Итого, утратив 15 минут времени, и фактически ни копейки средств (в расчет не идут эл.энергия и большие расходы припоя и канифоли ) имеем вновь ожившие сушилки, которые я брал за практически 15$.

Можно бежать сушить нашу обувь.

В видео Вы увидите 3 метода сушки обуви:

Нередко с нами происходит очень распространённая неувязка: вы постирали обувь и необходимо дать ей высохнуть. Летом это не представляет проблемы, потому что можно просто повесить на прищепке обувь на балконе — она стремительно высохнет, но когда зима.

Температура ниже нуля и ваша обувь при таковой сушке просто замёрзнет. Ещё один выход из ситуации — это повесить обувь прямо в квартире, но неувязка в том, что вода, которая будет стекать с обуви прямо на пол и будет создаваться лужа. Можно поставить ведро, а можно сделать приспособление , о котором я и желаю рассказать в этой статье.

1-ый метод

Нам пригодится

два картонных пакета из-под сока либо молока (чем больше объём пакетов, тем лучше) и две вешалки для вещей.

Поначалу отрезаем половину картонных коробок так, как это показано на фото:Дальше аккуратненько при помощи ножика либо ножниц делаем маленькие разрезы на краях картонных коробок (это делается для того, чтоб вешалки для вещей без проблем закрепить на коробке.

2-ой метод

Для второго метода нам пригодятся

две пластмассовые бутылки (объём чем больше, тем лучше).

Из бутылок таким же образом вырезаем середину, но различие с предшествующим методом в том, что для этой конструкции нам не пригодятся вешалки. В пробке из-под бутылки проделываем отверстие и фиксируем там дюралевую проволоку, на конце её загибаем. Сейчас закручиваем пробку на бутылку, кладём влажную обувь во вовнутрь бутылки и подвешиваем конструкцию на верёвку.

3-ий метод (самый обычный)

Для него нам пригодится

всего только одна вешалка. Эту вешалку мы скручиваем потому что это показано на фото и размещаем на ней влажную обувь.

103583

С приходом осенне-зимнего сезона погода портиться, становится не только лишь прохладнее, но еще начинаются дождики, выпадение снега, другими словами возникает сырость. Сначала, это очень сказывается на обуви! После каждого выхода на улицу обувь необходимо мыть и отлично просушивать! А для того, чтоб процесс сушки обуви был действенным будет нужен неизменный приток вовнутрь обуви более теплого и наименее мокроватого воздуха, чем тот, который находится вокруг! Сушку для обуви можно сделать своими своими руками, и такая сушка будет работать по принципу, который показан на рисунке № 1. В роли нагревательных частей можно использовать, к примеру, резисторы R1-R12. Вентилятор будет обдувать их, и тем подогретый воздух будет поступать в обувь по особым воздуховодам!

Напряжение питания на электродвигатель неизменного тока М1 вентилятора будет подаваться через мост выпрямительный VD1-VD4. Из-за этого, устройство будет будет получать питание от источника, как неизменного, так и переменного тока. При переменном токе конденсатор С1 будет сглаживать пульсации выпрямленного напряжения.

По структуре сушилка для обуви будет состоять из камеры нагревательной, также из 2-ух труб воздуховодных, которые будут вставляться в обувь.

Шаг № 1.

Камеру нагревательную нужно создавать из распределительной пластмассовой коробки размерами 100*100*35 мм, которая должна быть создана для проводки.

Шаг № 2.

В крышке коробки нужно вырезать отверстие поперечником 70 мм, после этого с наружной стороны необходимо будет прикрепить вентилятор от блока питания компьютера (набросок № 2), также приборную двухконтактную вилку для подключения источника питания.

Шаг № 3.

Вентилятор нужно устанавливать таким образом, чтоб он мог нагнетать воздух вовнутрь коробки.

Шаг № 4.

На обратной стороне крышки (набросок № 3) нужно произвести установка других частей, таких как резисторы R1-R12 – над отверстием вентилятора (это необходимо для того.ю чтоб их обдувало воздухом), также диоды VD1-VD4, конденсатор С1 и также резистор R13 – около стены крышки. После того, как устройство будет испытано на способность к работе, все данные элементы, рекомендуется, прикрепить с помощью термоклея.

Шаг № 5.

В стене боковой корпуса необходимо будет вырезать отверстия для труб воздуховодных. Идеальнее всего использовать пластмассовые (неармированные) трубы водопроводные с величиной внутреннего поперечника ? дюйма (либо же 19 мм). Такие трубы способны просто поддаваться обработке ординарными инструментами, а в итоге нагрева данные трубы подвержены деформированию (другими словами извиву).

Шаг № 6.

Потом необходимо будет отрезать две заготовки требуемой длины. С помощью острого ножика на одном конце необходимо сделать срез приблизительно кое-где до половины поперечника. Потом на расстоянии около 60 мм одно от другого необходимо будет просверлить два отверстия под винты крепежные.

Шаг № 7.

После чего, необходимо будет аналогичным образом просверлить такие же отверстия в деньке коробки. К данным отверстиям будут прикрепляться трубы воздуховодные с помощью винтов с гайками М3 (набросок № 4). Их концы обратные, после нагревания над электронной (либо же газовой) плитой, можно будет искривить под требуемым углом. Для более наилучшего и поболее равномерного выхода воздуха, в стенах труб, рекомендуется, просверлить несколько отверстий с величиной поперечника 4-5 мм. На рисунке № 5 показан внешний облик сушилки для обуви в рабочем положении!

Шаг № 8.

Также в создаваемой сушилке для обуви можно использовать резисторы С2-23, МЛТ с мощью рассеиваемой 2 Вт, также конденсатор оксидный К50-35 либо же вточности такой же ввезенный. В качестве диодов можно использовать любые компактные выпрямительные с прямым током более 200 мА, и оборотным напряжением более 50 В (также может быть внедрение готового выпрямительного блока, как, к примеру, КЦ407А). Как уже говорилось, источник питания переменного либо же неизменного тока с напряжением выходным 12-14 В при токе нагрузки более 3.5 А. Может подойти, к примеру, блок питания от компьютера либо же понижающий (220/12 В) трансформатор для ламп галогенных. Величину частоты вращения вентилятора можно будет регулировать выборкой резистора R13 (при всем этом ее не надо устанавливать очень вероятной, потому что это может привести к снижению температуры подаваемого воздуха).

Потом данную сушилку, по мере надобности, можно модернизировать, за счет автоматизации процесса сушки, также за счет внедрения системы таймера либо же терморегулирования. Наличие таймера в сушилке дозволит создавать выключение аппарата по окончанию данного времени.

Все, сушилка для обуви стопроцентно готова.

Фортуны!

Похожие самоделки:

Как сделать своими руками обувную сушилку на батарею?

Это — более неопасный, действенный и дешевый метод решения проблемы влажных ног. Делается сушилка для обуви на батарею своими руками достаточно стремительно. Делать ее мы будет из остатков ламината, при этом такая конструкция будет иметь огромное количество плюсов:

• Прикрепить ее можно будет к самой батарее с боковой стороны.
• Можно сразу установить на один радиатор несколько таких самодельных сушилок.
• Она будет просто разбираться, к примеру, летом можно ее упрятать, чтоб она не занимала избыточное место.

Материалы для работы

Для работы для вас потребуются такие материалы и инструменты:

• Остатки неиспользованного ламината шириной 8 мм.
• Карандаш и линейка.
• Электронный лобзик.
• Ратфиль и наждачка.
• Электронная дрель со сверлом поперечником 8 мм.
• Краска либо лак, кисточка.

Устройство конструкции

Состоять такая сушилка будет из последующих частей:

• Две стойки-держателя.
• Внутренняя запорная планка.
• Внешняя запорная планка.
• Экран-упор.
• Два клинья.

Собирать сушилку мы будет без использования клея.

А на данный момент мы узнаем, как сделать сушилку для обуви, крепиться которая будет к батарее:

1. На первом шаге нам необходимо сделать особые отверстия для крестообразных соединений (накладок в пол дерева). Сделать их до боли просто: необходимо поначалу разметить подборку в подходящем месте, потом в центре высверлить отверстие поперечником 8 мм, согласно толщине ламината. Далее — выпилить подборку лобзиком по внутренней стороне.
2. Так как пропилы под воздействием воды способны набухнуть и повредить конструкцию, необходимо каждый распил покрыть лаком либо закрасить.
3. Сейчас соединяем стойки с вспомогательной планкой. Одной рукою держась за планку, необходимо выдвинуть нижние части стоек в 1-ый и 4-ый по счету просвету меж секциями радиатора. А 2-ой — рукою устанавливаем внутреннюю запорную планку, продевая ее через центральную секцию.
4. Потом необходимо малость подтянуть вспомогательную планку, установить внешную запорную планку уже сверху.
5. Пока сушилка будет находиться в свободном движении, необходимо непременно найти ей определенное место, потом установить клинья.
6. Дальше можно убрать вспомогательную планку, воткнуть экран-упор.
7. В итоге у вас получится место меж батареей и экраном, куда, фактически, и будет вставляться обувь носками вниз.

Сушилка обуви своими руками либо что можно сделать из компьютерных вентиляторов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И Продукты ДЛЯ ДОМА ОЧЕНЬ Недорого. БЕСПЛАТНАЯ ДОСТАВКА. Советуем — Испытано 100% ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

• КАК СДЕЛАТЬ ПОЛКУ СУШИЛКУ ДЛЯ…
• Как сделать сушилку с вентиляторами Долгие…

Собираем приспособление для сушки обуви — электронную сушилку из саморегулирующего термокабеля. Электронная сушка для обуви в состоянии сделать осенне-зимний слякотный период изрядно удобнее. Не считая того, сухая обувь — вопрос сохранения здоровья, потому это далековато не никчемный устройство.

Эластичная сушилка

Еще есть один умопомрачительный устройство для сушки обуви, который можно смастерить своими руками. В качестве главного элемента будут выступать эластичная гофрированная труба и вентилятор. Для производства устройства нужно приобрести в спец магазине: блок питания 220/12В и разъем для него, пластиковую распределительную коробку для внешних работ, крутящийся кулер и гофротрубу длиной один метр.

1. Для начала необходимо удалить резиновые затычки в распределительной коробке.
2. Дальше требуется поделить гофру напополам и воткнуть в отверстие, которое образовалось после удаления затычек.
3. На днище короба нужно сделать дырку, поместить туда кулер и закрепить все шурупами. Воздушный поток при всем этом будет подаваться в бугристые трубы.
4. Если где-либо имеется зазор, то его нужно убрать. Это дозволит воздушному сгустку двигаться в подходящем направлении.

Эластичная сушилка готова к применению. Она не только лишь позволяет возвратить башмакам начальный вид, да и сохраняет их высококачественные характеристики, потому что сушит изнутри.

Использовать ее до боли просто, оба конца гофротрубы вставляются в обувь, после этого устройство врубается. Для того чтоб самодельное устройство совладало со собственной задачей, ему требуется не меньше 5 часов. Потому за ночь башмаки на сто процентов высушиваются. Если требуется только немного просушить либо проветрить, то с этим оно совладевает за пару часиков

Что в особенности принципиально – никакого перегрева в ботиночках не происходит, ну и противный запах там никогда не появится. Если все сделать правильно, то прослужит устройство много лет

Советуем:

Xl — расшифровка размеров одежки

Делаем сушилку для обуви в домашних критериях

Дождливая погода может стать предпосылкой болезней, если после еще одного выхода из дому хорошо не высушить обувь. Для того, чтоб обувь стремительно высохла можно поставить ее на обогреватель, в микроволновую печку в конце концов, чего мы ни при каких обстоятельствах не рекомендуем, а можно и своими руками сделать самую реальную сушилку для обуви, тем паче, что для этого не будет нужно особо дорогих материалов и особенных познаний.

Перед тем, как приступить к процессу производства, представляем вашему вниманию видеоклип по изготовлению сушилки

Что все-таки нам пригодится: – кулер; – распределительная коробка для электрики; – изоляционная лента; – канцелярский ножик; – блок питания на 12 вольт; – разъем под блок питания; – переключатель; – проводки; – паяльничек; – клеевой пистолет; – эластичная трубка гофрированная.

Приступим. Сперва нам нужно вырезать на крышке распределительной коробки круглое отверстие по поперечнику компьютерного кулера. Делать это мы будем с помощью канцелярского ножика.

После того, как мы вырезали отверстие можно наклеить кулер к крышечке. Следует направить внимание, чтоб после приклеивания сторона с надписью изготовителя была на высшей части.

Сейчас откладываем это все на время и перебегаем к изготовлению последующих компонент. Для этого берем гофрированную трубку и разрезаем ее напополам.

На коробке распределителя находятся особые отверстия, которые необходимо вырезать и вклеить в них трубку.

На той же коробке с оборотной стороны проделываем отверстие для разъема блока питания.

Приклеиваем разъем изнутри с помощью клеевого пистолета.

Дальше нам нужно обусловиться с местом выключателя. Создатель, к примеру, ставить переключатель с боковой стороны. Снова же вырезаем отверстие под размер выключателя и вклеиваем переключатель изнутри клеевым пистолетом.

Полка для сушки обуви своими руками

Для изделия потребуются инструменты и материалы:

• металлопластиковая труба, поперечником 25 мм;
• уголки;
• тройники;
• фитинги;
• крепления;
• 2 крана;
• ножик;
• паяльничек.

Метод работы:

1. Определяют размер устройства. На бумагу наносят чертеж. Вымеряют длину отрезков. Проанализировать количество обуви, которая нуждается в каждодневной просушке. Это оказывает влияние на количество полок. Одна полка состоят из 3 отрезков нужной длины. Собирают торцевые детали из уголков и отрезков по 5 см. Их количество определяют методом умножения количества полок на 2. В получившиеся отверстия впаивают длинноватые отрезки труб.
2. Меж собой полки укрепляют отрезками из трубы высотой 20-30 см. Высота полки находится в зависимости от высоты обуви, которая будет размещаться на ней.
3. Каждый ярус сушилки укрепляют к стенке. После того, как вся конструкция накрепко укреплена, ее подводят к основной системе отопления, за ранее впаивают кран. Систему заполняют водой.
4. Если обнаруживаются недостатки, кран перекрывают, воду из системы сливают, избавляют недостатки. Поновой подключают сушилку к системе отопления и заполняют водой. Повторно инспектируют все места крепления. Если протечек нет, включают отопление.

Такую конструкцию делают из труб, которые выдерживают давление 10-15 бар и температуру до 100 0С

Сушка для обуви на батарею своими руками

Чтоб смастерить сушилку для обуви своими руками из пропилена, нужно приготовить:

• ПВХ трубы сечением 20-25 мм;
• уголки, тройники;
• паяльничек;
• ножик для труб.

Пластиковую трубу делят на отрезки длиной, равной длине радиатора Этапы выполнения работ:

1. С помощью паяльничка для ПВХ труб делают спайку 2 отрезков по 5 см и 2 частей по 10 см с уголками по схеме. Получится 2 торцевые детали. Элементы примеряют к батарее, чтоб сушилка комфортно устанавливалась
2. В получившиеся на торцах отверстия припаивают трубы. Получится конструкция из 3 прутов
3. Инспектируют надежность крепления батареи к стенке. Готовую сушку устанавливают на радиатор и создают испытание. Такое устройство понадобится для просушки не только лишь обуви, да и вещей

Полезность и методы сушки

Каждый пчеловод знает, что пыльца ни при каких обстоятельствах не должна набраться влаги и пропитаться влагой, по другому она покроется плесенью с содержанием токсических веществ и приобретет характеристики ядовитого продукта. Его употребление может навредить здоровью человека и вызвать суровое отравление. Чтоб не допустить этого, пыльцу необходимо отменно просушить перед закладкой на хранение. Для этого пчеловоды-любители нередко прибегают к двум методам:

1. Сушат пыльцу в подходящем помещении без особых приспособлений. Для этого берут чистую белоснежную бумагу, на которую узким и равномерным слоем выкладывают пчелиный продукт. При всем этом пристально смотрят за тем, чтоб данный слой не был выше 2 см. Пыльцу часто перемешивают, по другому она может испортиться. Такую сушку проводит исключительно в том помещении, которое соответствует ряду требований:
   • является затемненным, так как существует мировоззрение, что солнечные лучи плохо действуют на качество пыльцы, уничтожая в нем полезные ферменты и витамины;
2. является незапятнанным и непыльным, потому что пыль перемешивается с пыльцой, приводит к ее загрязнению и порче;
3. в нем можно поддерживать нужный температурный режим (20-40°C), чтоб пчелиный продукт не покрылся плесенью и не испортился.
4. Используют специальную сушилку. Таковой способ более предпочтителен, так как прибыльно отличается от предшествующего тем, что позволяет просто сделать и поддерживать нужный для сушки локальный климат, также дает возможность переработать больше пыльцы. Соответственный устройство можно не только лишь приобрести, да и сделать своими руками, чтоб существенно сберечь и на выходе получить сушилку с необходимыми эксплуатационными чертами. Дело в том, что на продаже представлены в большей степени проф бытовые приборы для сушки пыльцы в промышленных масштабах.

Самодельную сушилку можно сделать из подручных материалов, к примеру, из обыденного шкафа, кухонной полочки либо ящика, в каком будет нужно только насверлить несколько отверстий для воздухообмена. По способности можно приспособить вентилятор, который будет обеспечивать попадание вовнутрь сушильной камеры только теплого потока воздуха. В общем, бывалые мастера могут экспериментировать и использовать самые внезапные варианты.

Необыкновенная всеприменимая самодельная сушилка для обуви

Для чего портить возлюбленные сапожки на жаркой батарее, когда можно сделать очень солидный устройство из компьютерного вентилятора. Для работы пригодятся последующие элементы:

• ненадобный рабочий кулер;
• метровая гофрированная трубка;
• 12-вольтовый блок питания от компьютера;
• удлиняющие и соединительные электропровода;
• электрокороб;
• несколько саморезов;
• электровилка.

Перед сборкой необходимо в коробке прорезать круглое отверстие по размеру кулера. Гофру делим на две части и для них тоже делаем отверстия в электрокоробке. Кулер необходимо воткнуть и закрепить шурупами так, чтоб воздух нагнетался в прикрепленные шланги. Все зазоры нужно уплотнить резиновыми прокладками, чтоб навести потоки воздуха в подходящем направлении. Вышла сушилка для обуви. Своими руками оба конца гофры вставляются в башмаки, к устройству подается питание

Эта уникальная конструкция способна работать даже от авто прикуривателя, что чрезвычайно значимо при пригородных поездках, на даче, на рыбалке либо охоте

Квартирная печка-каменка — сушилка для обуви

Своими руками можно сотворить совсем оригинальное и полезное устройство для обозначенной цели. Будет нужно заблаговременно запастись речными камешками среднего размера. Потом готовится древесный каркас — рама с низкими стенами, снаружи напоминающая Дном послужит уложенный на бок масляный обогреватель. Снизу он устанавливается на каркас с ножками, а сверху на нем раскладывают приготовленные камни.

Таковой устройство можно держать всегда включенным, потому что в нем есть регулятор температуры. Мокроватую обувь ставят на подогретую гальку и держат до полного высыхания.

Размер конструкции находится в зависимости от габаритов радиатора. Сушилка для обуви своими руками изготовлена, можно воспользоваться. На ней поместится несколько пар, которым не угрожают ни перегрев, ни пересыхание.

Собираем приспособление для сушки обуви — электронную сушилку из саморегулирующего термокабеля. Электронная сушка для обуви в состоянии сделать осенне-зимний слякотный период изрядно удобнее. Не считая того, сухая обувь — вопрос сохранения здоровья, потому это далековато не никчемный устройство.

Источник: vsamodelino.ru
