Устройство потолочного каркаса под гипсокартон своими руками

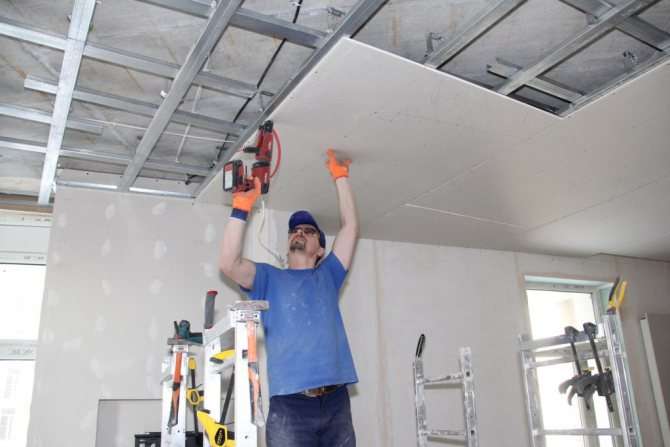

Большая часть мастеров-облицовщиков согласятся с утверждением о том, что качество потолочной отделки впрямую находится в зависимости от того, как хорошо уложен каркас из гипсокартона на потолок. От этого зависит, появятся ли трещинкы на потолочной отделке, как крепкой и долговременной окажется декоративная облицовка. Как и в любом деле, в установке каркаса есть свои аспекты и секреты, о которых полезно выяснить поподробнее.

Комплектующие – подвесы и соединители

Сами по себе профили, выполняющие роль балок, никчемны – их необходимо укреплять к потолочному перекрытию и соединять меж собой. Эту задачку на себя берут надлежащие комплектующие – подвесы и соединители. Разглядим их несколько подробнее.

2-ой по значимости элемент каркаса после профилей – П-образный подвес. Грубо говоря, это скоба из катанной стали шириной 27 мм и высотой 60 мм. Ширина соответствует ширине ПП-профиля. «Лапки» подвеса по собственной длине имеют огромное количество парных отверстий с равным промежутком. Основание элемента имеет отверстия для крепежа – анкерных болтов для перекрытий из бетона и шурупов для древесных. На подвесы припадает большая нагрузка, потому сберегать на их количестве нельзя ни при каких обстоятельствах.

Цены на потолочный профиль

потолочный профиль

Подвес прямой, 1,0 мм

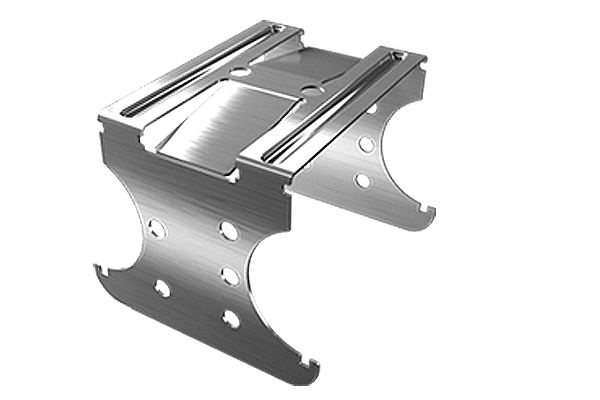

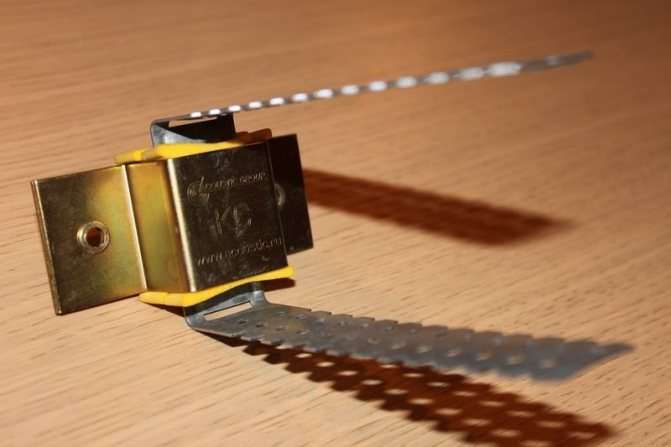

Виброизолирующие потолочный подвес

Задачка, выполняемая соединителями, понятна из их наименования – соединять меж собой профили в определенном положении. Существует огромное количество видов этого элемента.

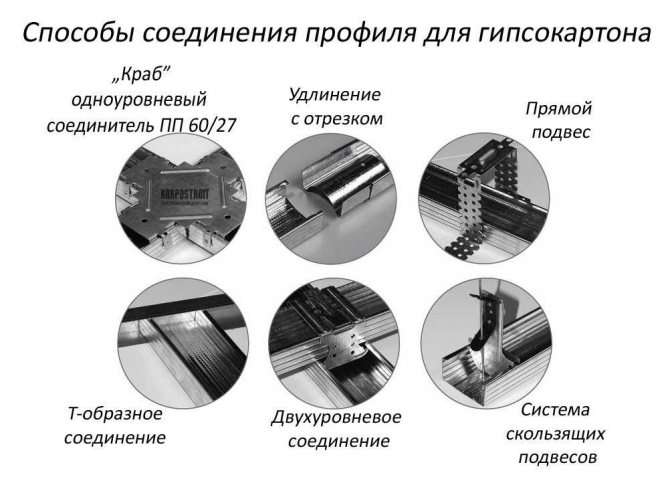

Методы крепления профиля для гипсокартона

1. Продольный – служит для соединения ПП вместе. Таким образом, при помощи этого соединителя создаются протяженные конструкции, для которых длины 1-го профиля было недостаточно.
2. Угловой – представляет собой отрезок профиля с пропилом в центре и сгибом там же. Употребляется для соединения ПП под прямым, тупым либо острым углом (зависимо от конструкции каркаса).
3. Т-образный – соединяет один ПП, примыкающий к другому. Допускается не только лишь перпендикулярное размещение профилей с Т-образным соединителем, да и под разными углами, потому что элемент имеет сгибы.
4. Соединитель типа «краб» — предназначен для соединения меж собой трех-четырех потолочных профилей накрест на этом же уровне.



   Краб для гипсокартона

5. Двухуровневый соединитель – делает ту же задачку, что и «краб», но тут один ПП размещается выше другого.



   Соединитель двухуровневый

Принципиально! При расчете количества нужных материалов учитывайте, что для профилей, соединителей, подвесов и крепежа нужен резерв – доп 10-20% от подходящего количества. Если некий из частей будет испорчен либо окажется бракованным, резерв будет как раз кстати.

Лазерная разметка

Самый резвый метод. Лазерные уровни дают наивысшую точность. Линейка инструментов представлена широким ассортиментом с разными ценами. Для расположения линий разметки достаточно самого обычного, со интегрированным нивелиром. Угол охвата у него 120?, а угол комнаты 90?, потому луч отражается на все 4 стенки.

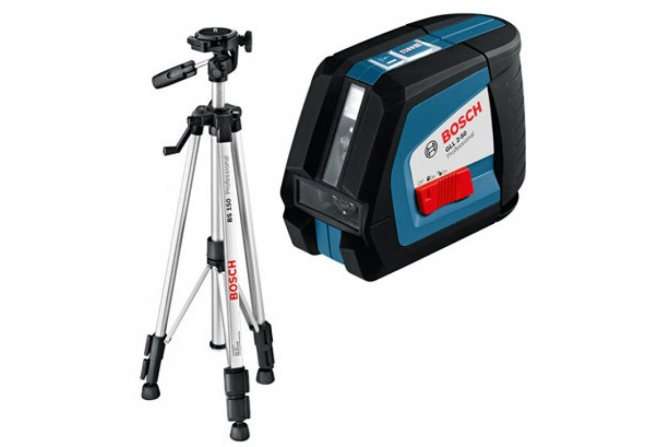

Так смотрится трехплоскостной лазерный уровень Последовательность:

1. Лазерный уровень прикрепляют к потолку с помощью согнутого подвеса.



2. Сглаживают по встроенному нивелиру, включают.
3. Лазерный луч отобразится на всех стенках. По нему делают разметку горизонта по стенкам.

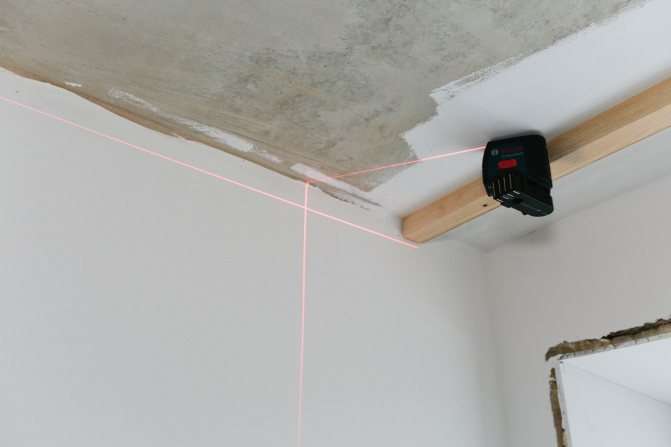

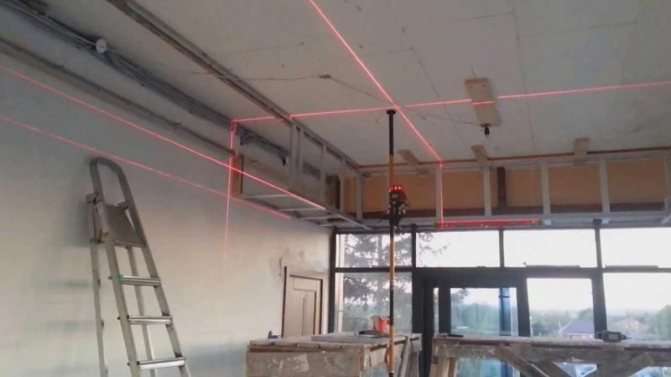

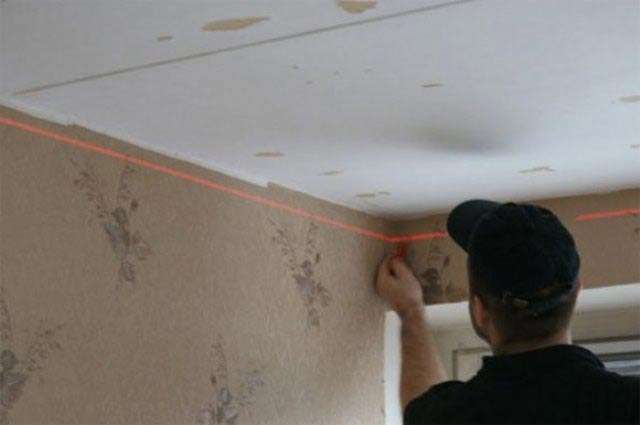

   Пример разметки комнаты лазерным лучом

4. Потом продолжают по стандартной схеме.



Разметка потолка под каркас гипсокартона очень ответственный момент, нужно делать ее кропотливо. Инспектировать корректность выставленных отметок, линий.

Комплектующие – крепеж

Итак, профили рассмотрены, соединители – тоже. Сейчас пора узнать, при помощи чего все элементы каркаса скрепляются вместе. Основной тип применяемого при разработке навесного потолка крепежа – самонарезающие саморезы, больше известные как шурупы.

Для соединения профилей вместе употребляются:

• прокалывающие самонарезающие саморезы – LN9, LN9.5, LN12 и т. д.;
• сверлящие шурупы – LB9, LB11, LB16 и т.д.

Цифра после буквенного обозначения – это длина шурупа в миллиметрах. Поперечник у самонарезающего крепежа для профиля почти всегда составляет 3,5 мм.

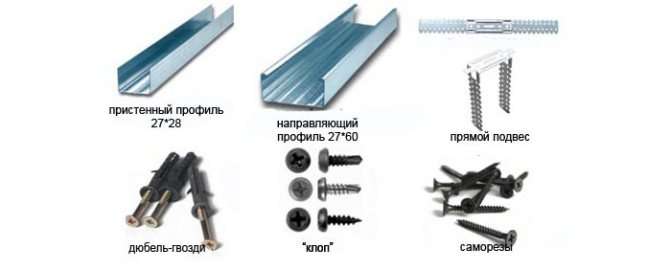

Направляющие элементы каркасной системы с фурнитурой

Принципиально! Существует разновидность крепежа для профилей, имеющая узкую шляпку. Схожий тип следует использовать в том случае, если требуется вкрутить шуруп в месте, к которому позже будет прилегать лист гипсокартона.

К потолочному перекрытию подвесы и сам каркас крепятся при помощи дюбелей либо саморезов (для перекрытий из бетона). Если же создание навесного потолка имеет место в древесном доме, то употребляются шурупы, но изрядно больше, чем «клопы», соединяющие элементы каркаса.

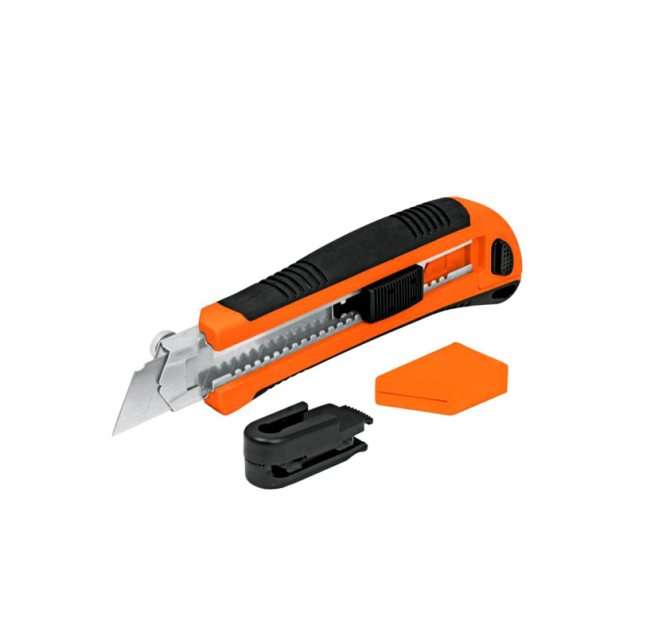

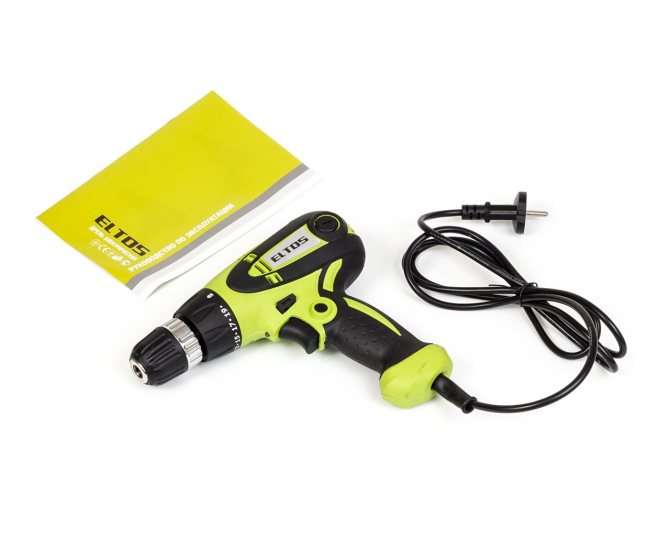

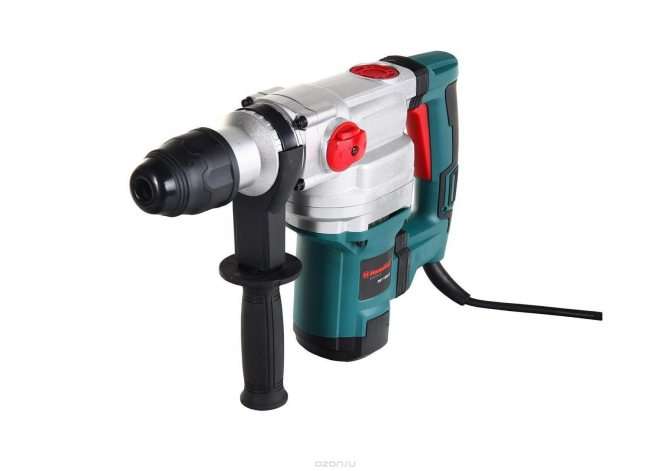

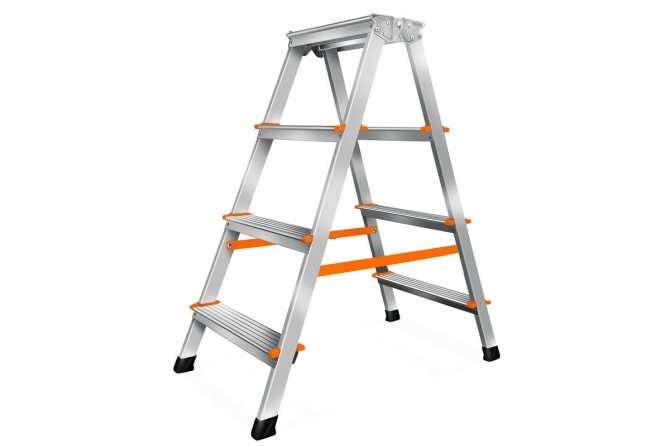

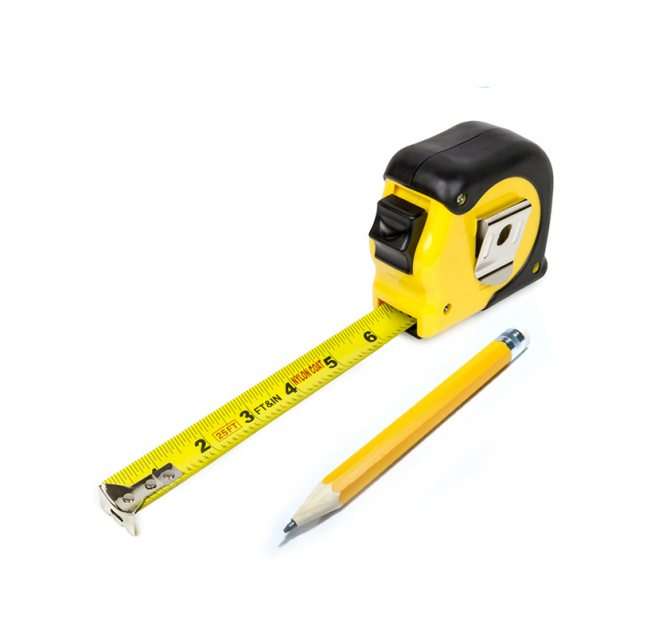

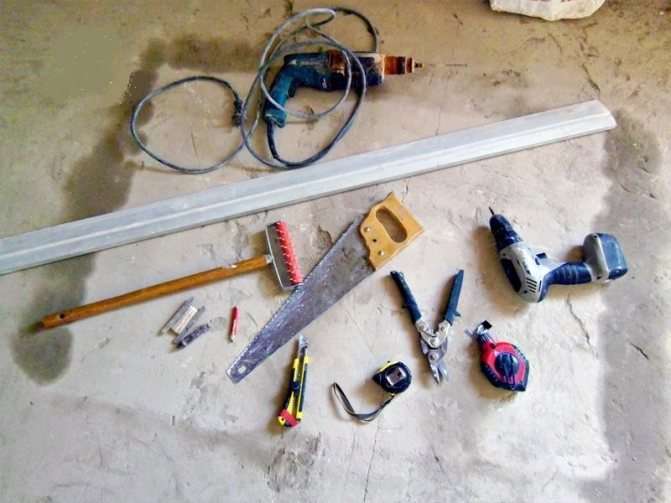

Инструменты для монтажа навесного гипсокартонного потолка

Планирование и расчет

1-ый шаг сотворения каркаса для отделки потолка гипсокартоном – планирование и расчет. Для этого для вас пригодится несколько листов бумаги, линейка, угольник, ручки и карандаши. А для конкретно замеров комнаты нужны линейка и уровень (лучше лазерный, но гидравлический также подходящ). Чтоб потом поделить потолок на зоны и распланировать его, будет нужно маркер и отбивочная нить.

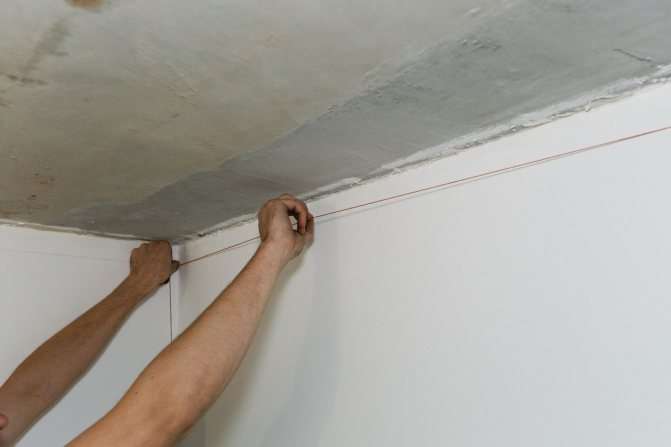

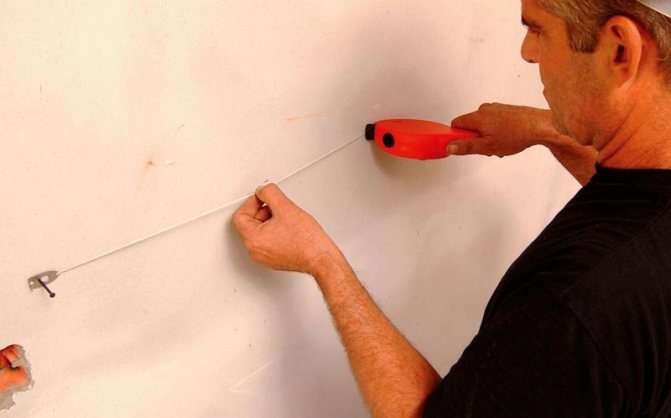

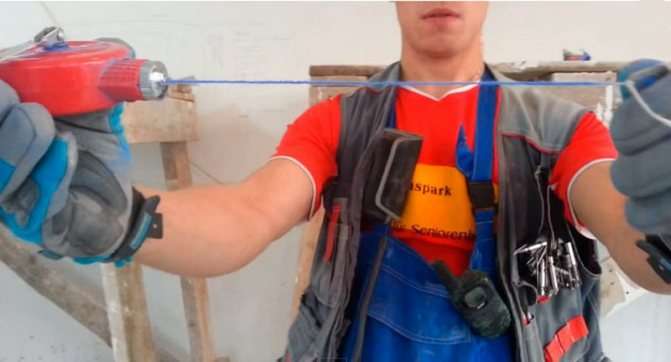

Шнуроотбойное приспособление для разметки стенки (малярный шнур)

Шаг 1. Производится застыл длины всех стенок. Учтите, что даже в прямоугольной комнате обратные стенки могут иметь разную длину. На глаз это не так приметно, но при составлении плана каркаса имеет огромное значение.

Шаг 2. Производится застыл высоты от пола до потолка в каждом углу комнаты, в центре каждой стенки и в центре помещения.

Цены на пользующиеся популярностью модели гайковертов

гайковерт

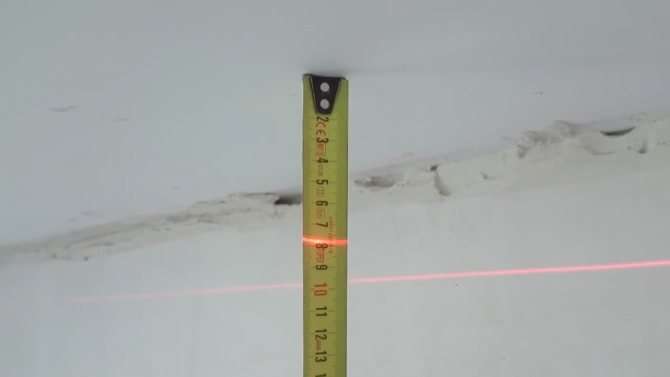

Застыл высоты потолка

Шаг 3. На основании данных, приобретенных на прошлых шагах, находится угол с меньшей высотой. В этом месте производится застыл расстояния от потолочного перекрытия до горизонтальной плоскости, в какой будет находиться потолок из гипсокартона. Высота навесного потолка рассчитывается зависимо от 2-ух причин – общей высоты помещения и тех коммуникаций и объектов, что необходимо расположить меж гипсокартоном и бетонным перекрытием. Наилучшее значение – от 50 до 65 мм, этого достаточно для укладки проводки и монтажа точечных осветительных приборов.

Шаг 4. При помощи уровня, карандаша и нити по периметру комнаты накладывается линия навесного потолка, по которой будет осуществлен установка железных профилей либо древесного бруса.

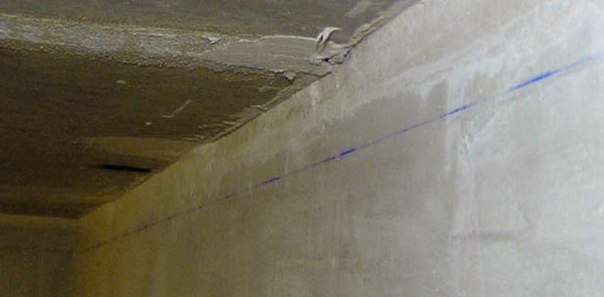

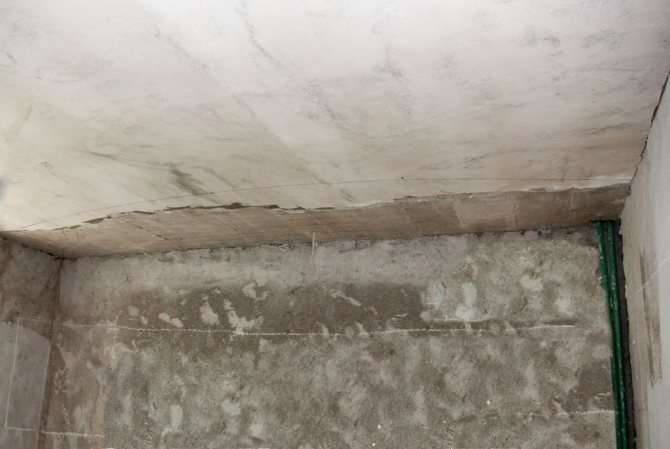

Отбивка малярной лентой

Шаг 5. Создается на бумаге схема помещения в определенном масштабе и с точными значениями приобретенной при замерах длины каждой стенки.

Шаг 6. Наносятся места крепления направляющего профиля и крепежа. Последний должен размещаться с интервалом 25-40 см.

Шаг 7. На схему наносятся полосы потолочных профилей. Для ячеистой схемы расстояние меж ними должно составлять 60 см – половина длины стандартного листа гипсокартона. Для поперечной схемы расстояние составляет от 30 до 40 см. Принципиально держать в голове, что края 2-ух смежных листов крепятся к одному и тому же профилю, а на чертеже все полосы проходят по середине ПП. К этому моменту отнеситесь особо пристально на последующих шагах.

Шаг 8. Схема дополняется точками расположения подвесов (через каждые 40-60 см) и точками, где монтировались осветительные приборы и элементы проводки.

Шаг 9. С картонного листа схема переносится на за ранее приготовленный потолок при помощи рулетки и нити. Горизонтальная плоскость контролируется при помощи уровня.

Шаг 10. На основании плана рассчитывается нужное количество профилей, соединителей и крепежа.

Принципиально! Листы гипсокартона и, соответственно, каркас для него размещаются вдоль направления, обозначенного окнами в помещении, другими словами длинноватой стороной перпендикулярно плоскости стекла и рамы.

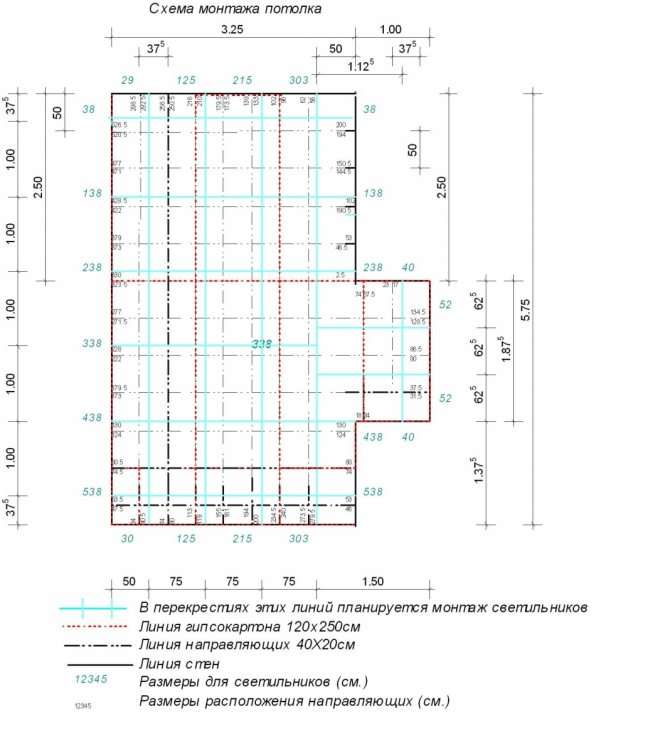

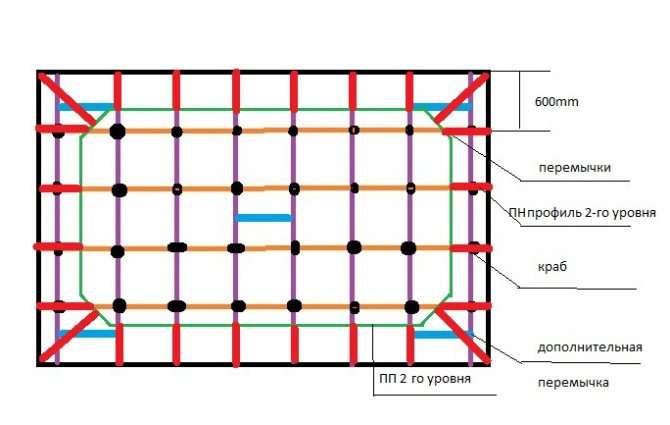

Схема отделки потолка гипсокартоном

Более четкие размеры для разных типов потолка представлены в инструкциях ниже.

Подготовка материалов

Сейчас нужно приготовить материалы к монтажу. Можно обрезать профиль конкретно во время того, как будет проводится установка каркаса под гипсокартона на потолок, но лучше будет приготовить его заблаговременно.

Как уже стало понятно, подготовка предполагает собой нарезку профиля в согласовании с размерами помещения. Для проведения работ нам пригодится рулетка, карандаш и болгарка (либо же ножовка для металла).

Нам нужно сделать каркас для гипсокартона на потолок в согласовании со всеми размерами помещения, поэтому нужно вырезать из профиля отрезки. Возьмем для примера комнату размером 4*6 метров, и для нее рассчитаем материалы, и разглядим, как их приготовить. Соответственно для огромных помещений расчет каркаса из гипсокартона на потолок будет проводиться аналогично.

Для начала нам необходимо выбрать профиль и посчитать количество продольных профилей. Они будут крепится по длине помещения. Рассчитываются последующим образом:

1. Как уже было сказано, крепление будет проводится по длине (если длина очень большая, то укреплять лучше по ширине комнаты, расчеты при это проводятся также).
2. Для подсчета количества продольного профиля, делим ширину помещения на шаг крепления: 4,0м/0,5м=8. Таким образом мы узнали, что нам пригодится 8 профилей, длиной 6 метров.
3. Сейчас просчитываем поперечные перекладины. Шаг их крепления также пол метра. Делим длину помещения на шаг, после этого умножаем на количество продольных полос. 6/0,5*8=96. Пригодится 96 отрезков.



4. Отметим, что шаг поперечных креплений можно сделать больше, увеличив его до 70-80 см, чтоб малость сберечь материалы.

Проще пользоваться онлайн калькулятором расчета потолка ГКЛ.

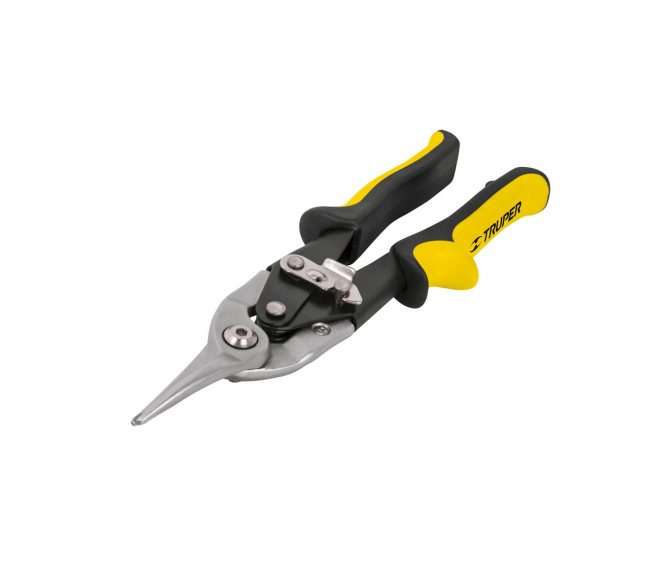

После того, как подсчитано нужное количество профиля, при помощи ножниц по металлу либо болгарки выпиливаем нужные отрезки.

Ячеистый каркас – установка

Для сотворения каркаса, из инструментов, кроме уровня, нити и маркера, для вас пригодится стремянка, гайковерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит при помощи сетки на ячейки размерами 60 на 60 см, и поэтапно опишем конкретно процесс установки подвесов и профилей.

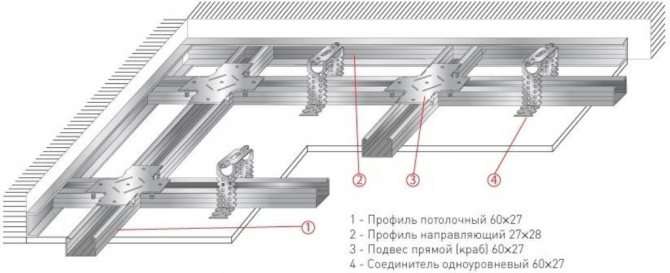

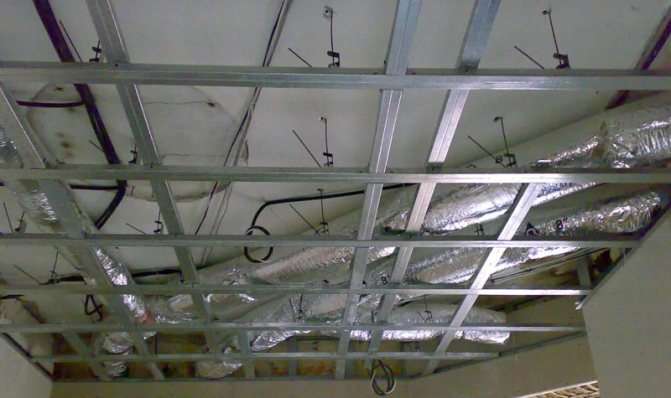

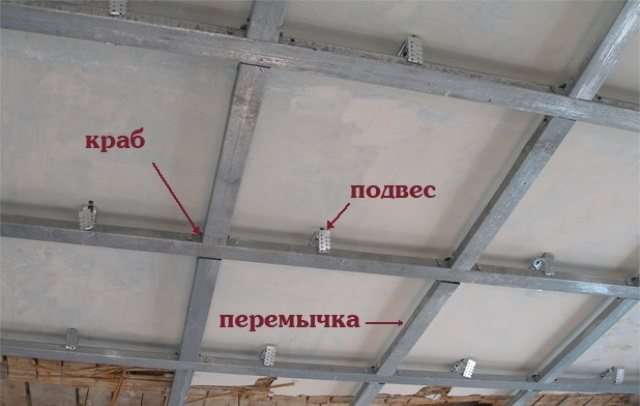

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По полосы, обозначенной на стенке, устанавливается направляющий профиль. Перед этим на примыкающую к стенке сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие инсталлируются по всему периметру помещения и крепятся друг к другу при помощи угловых соединителей.

Цены на соединители каркаса типа «краб»

соединитель каркаса краб

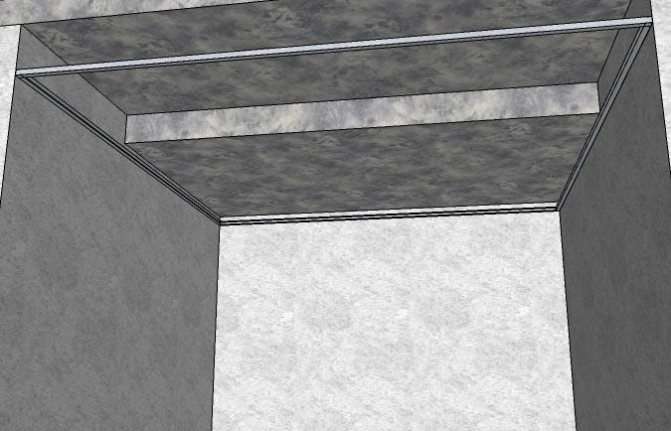

Установка направляющего профиля

Шаг 2. В 30 см от стенки инсталлируются подвесы по линиям главных профилей каркаса. Дальше подвесы устанавливаются дюбелями с шагом в 60 см таким образом, чтоб каждый подвес находился посреди меж будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

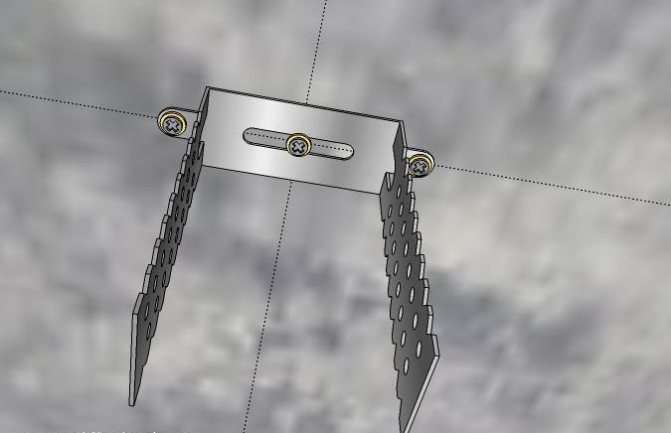

Крепление подвесов для несущего профиля

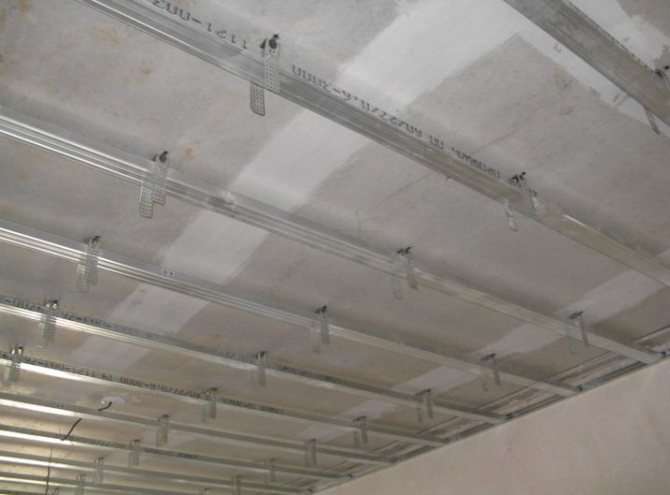

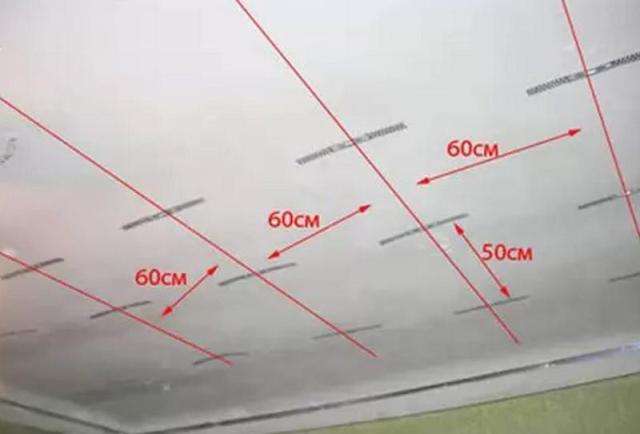

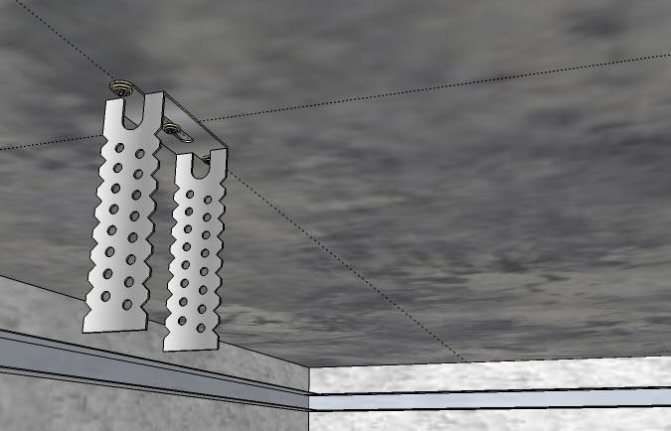

Размещение подвесов на потолке

Укреплять подвесы к потолку лучше при помощи анкер-клиньев либо анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтоб при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

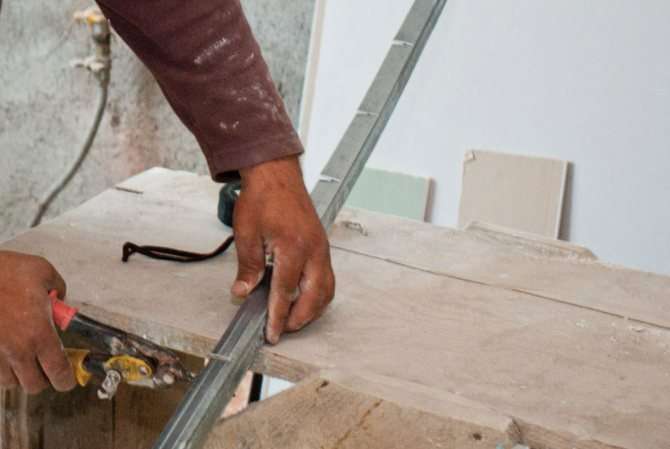

Резка потолочного профиля

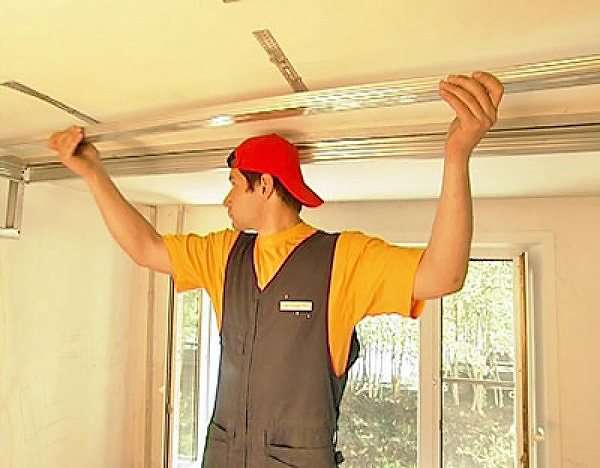

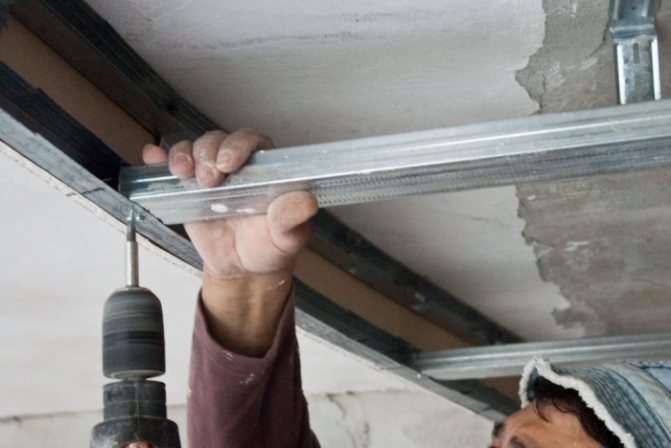

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости для вас пригодится уровень и ассистенты.

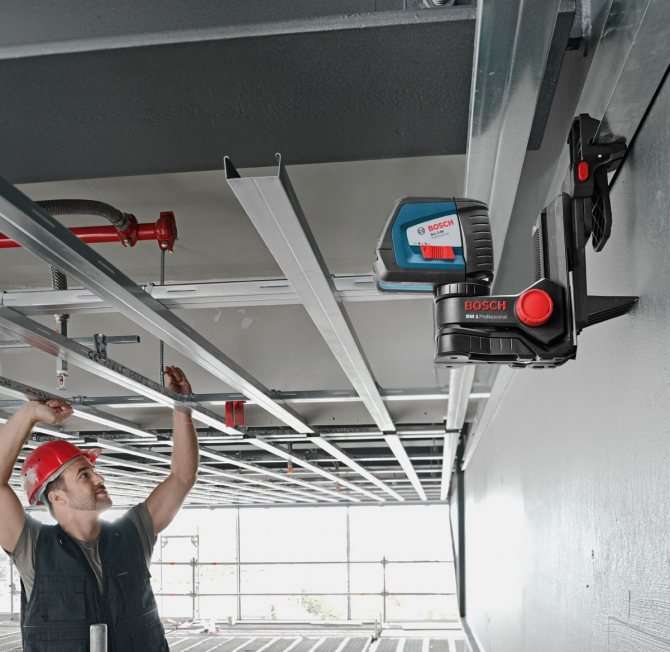

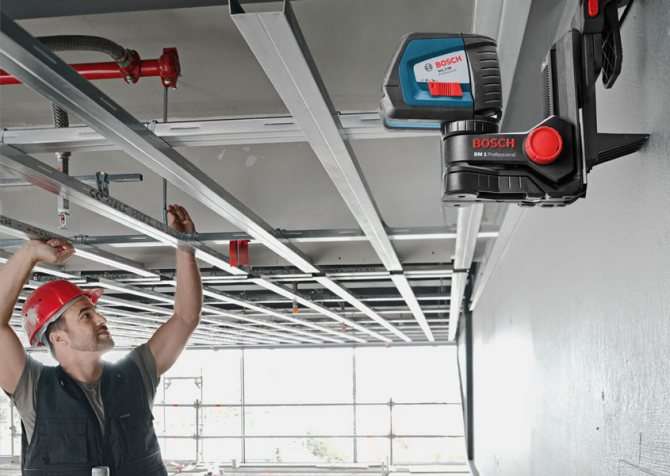

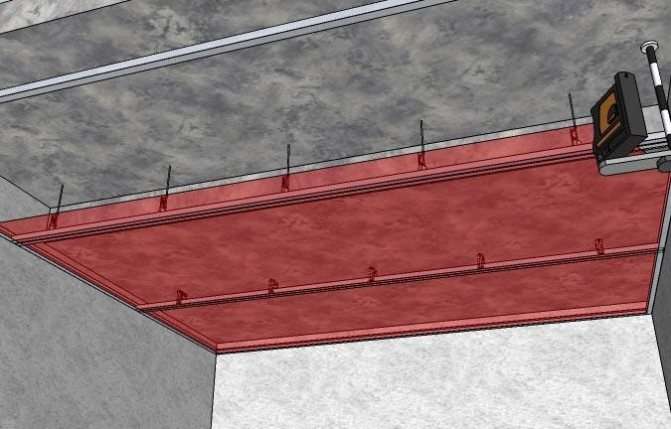

Проверка горизонтальности при помощи лазерного уровня

Для этого может понадобиться вот таковой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с наложеной линией. Лазер необходимо выставить с учетом расстояния от полосы на магните до поверхности несущего профиля. Совмещая линию и луч, мы до боли просто и стремительно произведем на свет идеально ровненькую в плоскости горизонта конструкцию.

Шаг 5. Как главные ПП смонтированы, меж ними инсталлируются перемычки из купированных по 590-595 мм железных профилей. Крепление делается накрест при помощи соединителя типа «краб» и малых самонарезающих саморезов.

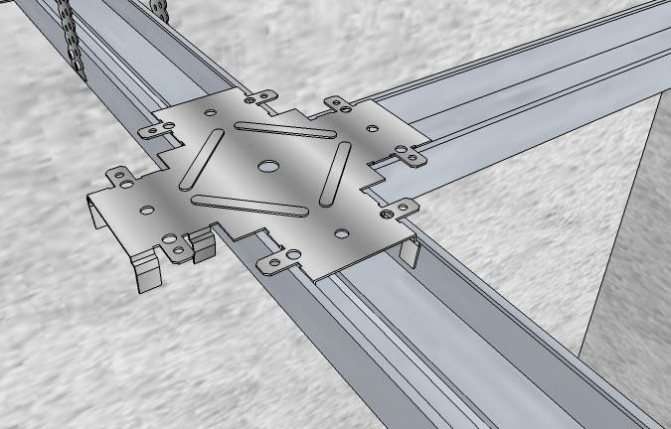

Крепление типа «краб»

Профиль вставляется одним концом в старт, а другим в «краб»

Принципиально! На оборотную сторону каркаса, обращенную к потолку, наклеивается уплотнительная лента. Лучше ее нанести еще до того, как профиль будет закреплен на подвесах.

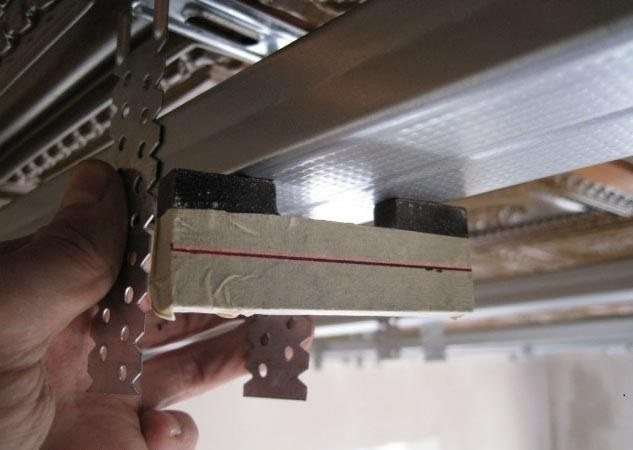

Уплотнительная лента – это пузырчатый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтоб каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

Список предварительных работ

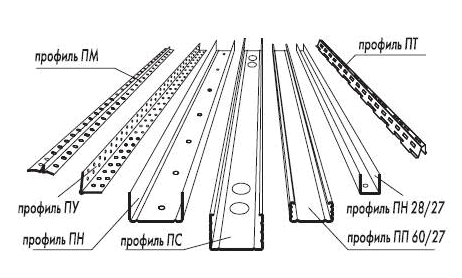

Разновидности профиля для работы с гипсокартоном Предварительные работы приемущественно заключаются в демонтаже старенького покрытия. Для размещения каркаса потолка из профиля под гипсокартон нужно провести ряд работ.

1. Бетонный потолок следует высвободить от побелки, штукатурки, чтоб увидеть трещинкы, обозначить их на потолке, по способности отремонтировать. Точка крепежа может совпасть с трещинкой, потому крепление дюбеля будет ослаблено. Под нагрузкой гипсокартон может вынуть его из щели. При подготовке поверхности убираются все пятна плесени, грибка. Базисная поверхность обрабатывается антисептиком.
2. Произвести расчет: замерить расстояния, составить схему монтажа.
3. Произвести разметку потолка.
4. Приготовить, приобрести, складировать материалы.
5. Раскроить, смонтировать профиль.

Древесный каркас дополнительно промазывается антисептиком.

При обустройстве базы заблаговременно составляется схема, делается расчет. При составлении расчета определяются с типом профиля — древесном либо металлическом.

Поперечный каркас – установка

По сопоставлению с ячеистым, схожая конструкция просит меньше материала – отпадает необходимость в перемычках и, соответственно, в соединителях типа «краб». Но при всем этом уменьшается просвет меж отдельными поперечными профилями – заместо 60 см нужно 40-50 см.

Поперечный каркас для навесного потолка

Шаг 1. Как описано выше в статье, потолок размечается – устанавливается линия для направляющих, при помощи нити отбиваются места монтажа профилей. Не считая того, необходимо найти угол, очень близкий к 90 градусам.

Шаг 2. В стенке просверливаются отверстия под направляющий профиль с шагом 30-40 см.

Шаг 3. Направляющий профиль оклеивается уплотнительной лентой и крепится к стенке саморезами с дюбелями.

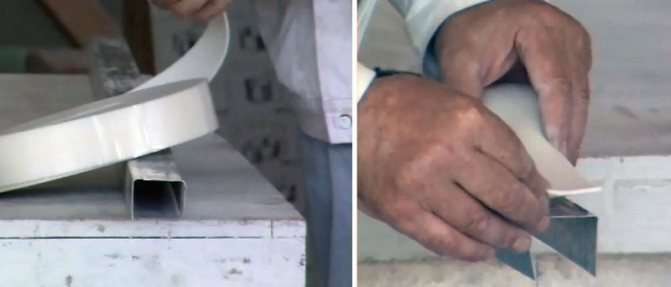

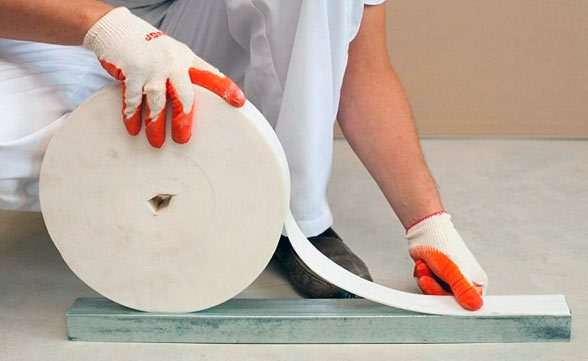

Внедрение уплотнительной ленты

Профили можно укреплять при помощи дюбелей, зависимо от материала поверхности – забивными либо вкручивающимися

Шаг 4. Как и для ячеистого каркаса, инсталлируются подвесы в 30 см от стенки и в 60 см друг от друга. Концы частей загибаются вниз.

Крепление подвесов

Шаг 5. Поперечный потолочный профиль отрезается под подходящую длину. Чтоб при термическом расширении не разрушить гипсокартон и не допустить коробления, отрезаются «лишние» 5 мм.

Крепление поперечного потолочного профиля

Видео — Как резать профиль UD и CD своими руками

Шаг 6. Профиль оклеивается уплотнительной лентой с нижней стороны, вставляется в направляющие и крепится к подвесам с помощью малых шурупов, именуемых клопами.

Так ли нужен профиль для гипсокартона для потолка

Для того, чтоб закрепить листы гипсокартона, нужен железный профиль. Его изготавливают из алюминия, чтоб по максимуму понизить вес конструкции. Соединять металлопрофиль меж собой можно с помощью переходников, но это не рекомендуется делать.

По способности необходимо выбирать профиля таковой длины, которые выполнят охват на одну сторону комнаты (наибольшая длина профиля — 3 метра).

Балки имеют родственную схему, что и те профиля, которые крепятся по периметру (но без пазов, естественно). А вот обрешетка делается незначительно меньше.

Её ведь главная функция:

• поддержка листов по подвесам;
• предотвращение прогибов цельных листов;
• защита проводки (а она прокладывается конкретно через профиля).

Многоуровневый каркас – установка

Существует огромное количество вариантов многоуровневого навесного потолка, его формы, конструкции и остального, а подробное их описание – отменная тема для отдельной статьи. Тут же рассмотрен потолок, где оба яруса и борта меж ними выполнены из гипсокартона.

Цены на потолочные осветительные приборы

потолочные осветительные приборы

Установка 2-ух каркасов. Осветительные приборы устанавливаются во 2-м из них

Шаг 1. 1-ое дело – разметка. Тут созданию чертежа и его переносу на потолок уделяется в два раза большее внимание, чем для одноуровневого потолка – сложность задачки значительно выше.

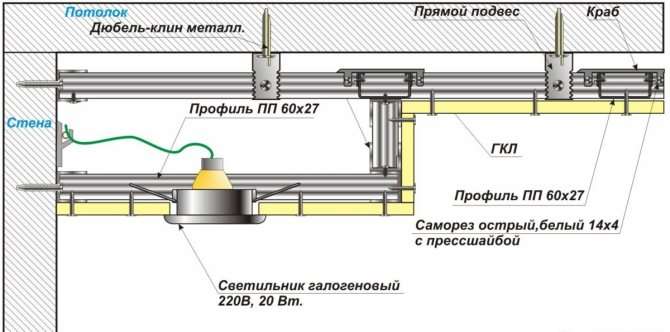

Проект двухуровневого потолка

Шаг 2. На стенке размечаются полосы направляющих профилей для верхнего и нижнего уровней, просверливаются отверстия для крепежа.

Контур каркаса потолка

Шаг 3. Направляющие профили верхнего уровня крепятся к стенке. Подробности описаны в прошлых инструкциях.

Шаг 4. Инсталлируются прямые подвесы. Интервал меж ними можно уменьшить (и, как следует, расположить больше подвесов), потому что нагрузка на перекрытие и каркас будет выше.

Шаг 5. Устанавливаются потолочные профили верхнего уровня, как для одноуровневого потолка. Можно использовать как поперечную, так и ячеистую конструкцию.

Установка CD профиля

Шаг 6. К стенке крепятся направляющие нижнего уровня.

Шаг 7. Один из прямых профилей нарезается на огромное количество вертикальных стоек, которые и будут «бортами» меж уровнями потолка. При помощи многоуровневых либо Т-образных соединителей стойки крепятся к несущей конструкции верхнего уровня.

Надрезы на стенах железного профиля

Шаг 8. К нижней части стоек прикрепляется арочный профиль. Его можно поменять направляющим профилем с умеренно наложеными разрезами и сгибами в подходящих местах.

Шаг 9. Меж арочным профилем и направляющими нижнего уровня вставляются несущие ПП.

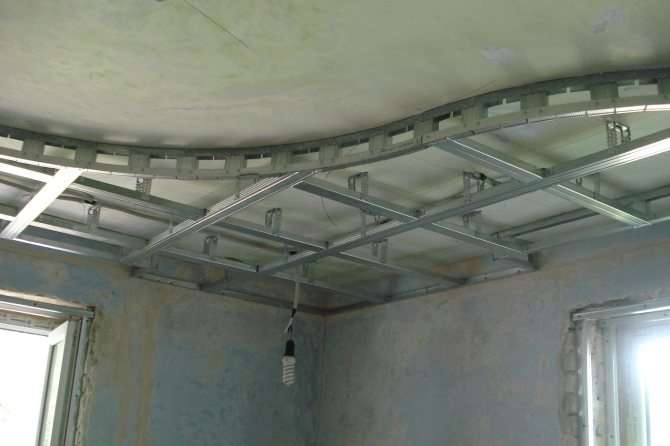

Пример каркаса многоуровневого гипсокартонного потолка

Видео — Установка многоуровневого гипсокартонного потолка

Таким образом выходит каркас для многоуровневого потолка, где на верхний уровень приходится доп нагрузка. В схожей работе чрезвычайно значима помощь опытнейшего мастера.

Сейчас, прочитав эту статью, вы понимаете, как устроен каркас для навесного потолка. Осталось только обзавестись материалами, инструментами, огромным желанием и помощью сородичей либо друзей.

Потолок в ванной из пластмассовых панелей

Пошаговую аннотацию по монтажу потолка в ванной из пластмассовых панелей можно отыскать тут. Также советуем прочесть о том, как шпаклевать потолок из гипсокартона своими руками.

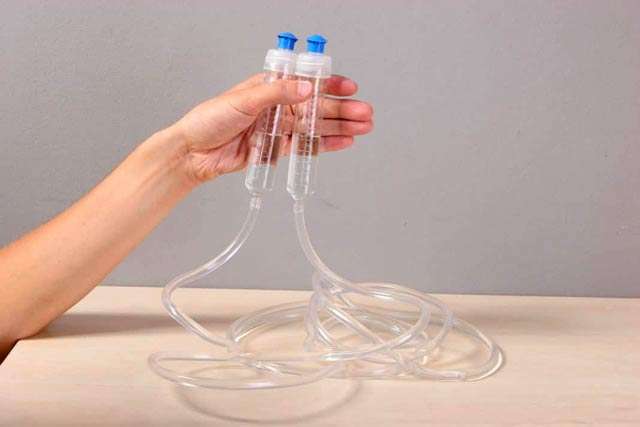

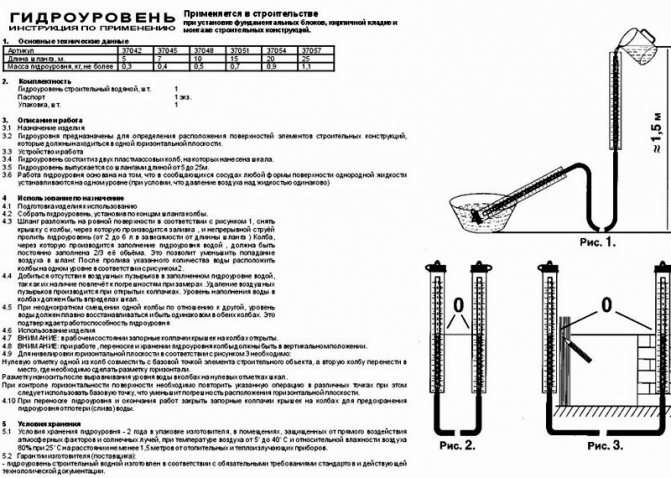

Гидроуровень

Он представляет собой устройство с 2-мя пробирками со шкалой и крышечками на них. Меж собой они соединены длинноватой прозрачной трубкой. Принцип деяния основан на эффекте сообщающихся сосудов, в каких выравнивается залитая жидкость. Вовнутрь гидроуровня заливают воду, лучше немного подкрашенную.

Так смотрится обычный гидроуровень

Без помощи других сделать разметку этим инвентарем трудно, потому что нужно фиксировать оба конца, потому работают вдвоем. Последовательность:

1. Находят угол с самой низкой точкой.
2. Опускаются от потолка на нужную величину, делают отметку.

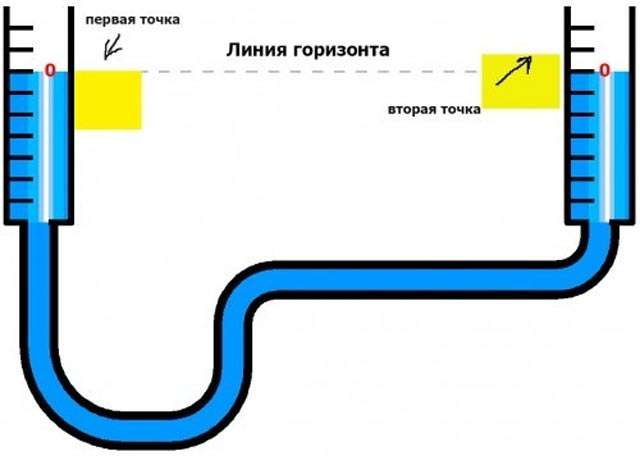

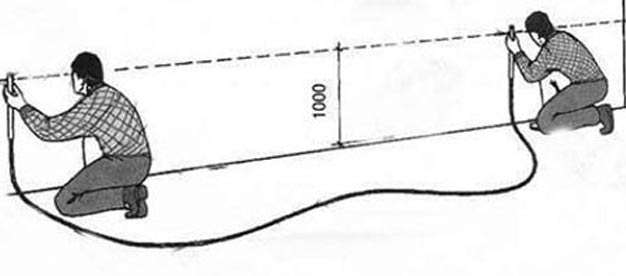

   Пример расположения воды в уровне

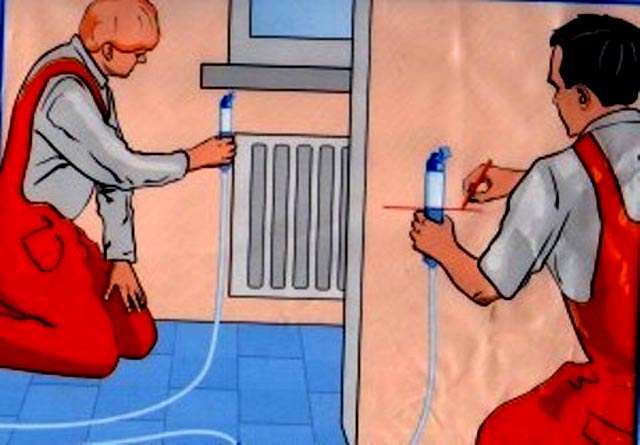

3. Один человек держит пробирку на отметке, другой перебегает на другой угол и прикладывает пробирку к стенке.



4. С первой пробирки снимают крышечку. Когда во 2-ой пробирке уровень воды достигнет точки разметки, переносят и прорисовывают её на стенке.



5. Деяния поочередно делают по всем углам комнаты.
6. Соединяют отметки, использую обивочный шнур.
