Печка щепочница своими руками: чертежи, фото

Печка-щепочница является неподменным атрибутом во время хоть какого похода, рыбалки либо охоты, туристского путешествия. Имея обычное и незамудреное строение, она работает на простом горючем и станет реальным ассистентом в грозных критериях. Такую печь можно приобрести в спец магазине либо сконструировать своими руками из доступных материалов, что не займет много времени.

Общее понятие

Щепочница представляет собой достойную кандидатуру стандартной газовой горелке, для которой не всегда удается в походных критериях и вдали от цивилизации приобрести особые картриджи. А брать с собой их в поход станет не самой наилучшей из идей. В таковой ситуации мобильная и малогабаритная печка подойдет для разогрева либо настоящего изготовления еды. Она отлично держит нужный огнь на шишках, маленьком хворосте, сухом горючем, служит хорошим методом для подогрева.

Схемы печи-щепочницы, чертежи

Благодаря малогабаритным размерам печь не занимает много места, весит не много. Этим она прибыльно отличается от газовой горелки, для которой неотклонимыми будут баллоны с газом. Суммарный вес горелки с баллонами добивается нескольких кг. А щепочница весит зависимо от конструкции около килограмма.

Фото 1. Чертёж печи щепочницы квадратной формы. Содержит четыре детали, указаны размеры каждого элемента.

Конструкцию нетрудно сделать самому из подручных материалов. Для 1-го человека её изготавливают из большой консервной банки. Вариант покрупнее собирают из барабана отслужившей стиральной машины.

Фото 2. Чертёж печи щепочницы конусовидной формы. Схожее устройство можно ложить гармошкой.

Если же размер нужен больше, чем у банки, а ненадобной машинки нет, в качестве материала подойдёт листовой металл. Существует некоторое количество видов конструкций. Они различаются формой и сферой внедрения.

Принципиально! Все приборы подразумевают отверстия для воздухозабора в нижней части. Благодаря этому обеспечивается отменная тяга и прогорание горючего.

1-ая: печь под котелок

Этот вариант предназначен для использования в походах, в большей степени в одиночных. У большинства путешественников есть армейский котелок стандартного размера. Под него и делается печь. Форма щепочницы идентична с ёмкостью для изготовления еды. Этот вариант конструкции более лёгок.

Справка. Габариты печи подбираются таким образом, чтоб котелок помещался без зазора. Тогда он резвее греется, так как тепло не выходит наружу через щели. Для подгонки чертёж дна делают, обводя крышку котелка с отбортовкой.

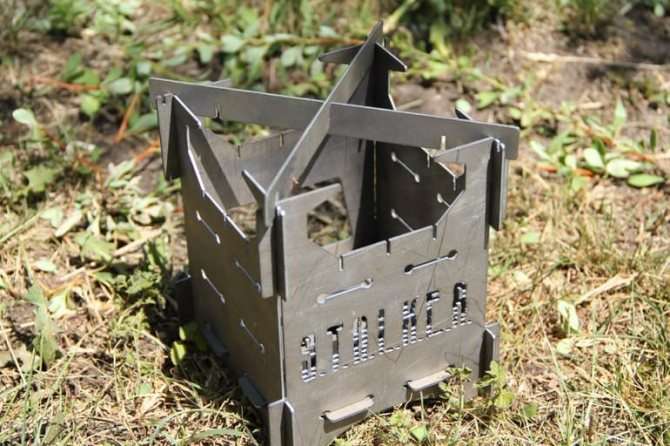

2-ая, квадратной формы

Большая часть посуды для изготовления еды всё-таки имеет круглую форму, потому предшествующий вариант для неё не годится. И в походе, и на даче понадобится щепочница квадратной формы в сечении.

Если сделать её разборной, то устройство будет комфортнее транспортировать и хранить. Габариты по мере надобности соразмерно растут.

Форма отверстий в боковых стенах быть может хоть какой.

3-я трапециевидная

Эта печь-щепочница тоже раскладная, но собирается «гармошкой», а не делится на отдельные части. Отличается от предшествующей трапециевидной формой.

Такая печь более устойчива, тепло в приборе концентрируется в центральной плоскости.

Если верх конструкции сделать очень узеньким, часть жара будет теряться через отверстия в верхней стороне стен. Весит устройство приблизительно около килограмма.

Главные достоинства

В сопоставлении с пиролизной печью щепочница может работать при закладке в нее отсыревшего горючего. Этим и разъясняется завышенный энтузиазм к ней со стороны путешественников. К примеру, зимой достаточно трудно найти в критериях природы сухие шишки либо ветки. Есть последующие достоинства:

1. Возможность резвого и экономного изготовления пищи в местах с острой нехваткой дров. В таковой печке применяется не наддув, а естественная тяга.
2. Из-за обмысленной конструкции устройства фактически все тепло, вырабатываемое в процессе горения, поступает для нагрева установленной посуды.
3. Отсутствует необходимость в разведении огромного костра для обогрева чайника. Заместо дров подходят шишки, веточки, щепки.

В экстремальных критериях может появиться актуально принципиальная необходимость в тепле для согрева, разогреве воды, разработке пищи при наличии малого горючего. Походная печка щепочница употребляется даже снутри палатки без угрозы для человека.

Устройство станет уместным на приусадебном участке летом, ведь не придется запускать домовую печь, строить уличное ее подобие либо растрачивать газ. Дачная схожая печка в сложенном виде по весу не превосходит 2 кг с объемом около 2 куб. дм. Она подойдет для резвого изготовления супа на семью из нескольких человек. Походный же аналог, рассчитанный на резвую готовку одной порции пищи, в пару раз легче, а в собранном виде занимает порядка 0,3 куб. дм.

Отсутствуют издержки на высококачественный материал долгого горения. Если же закупка и осуществляется, то сумма не превосходит нескольких сотен рублей. Почти всегда человек обходится подручными и бесплатными приспособлениями. Что касается газовой всепогодной горелки, она обойдется от 1000 р. К ней приобретается особый баллон от 3 л, общий же вес ноши составит от 5 кг.

Печка щепочница своими руками: чертежи, фото

Походная печка щепочница своими руками: чертежи и фото пошагового производства самодельной печки из консервных банок.

Эта самоделка сначала заинтригует любителей пешеходного туризма, в каждом походе чрезвычайно значимо обеспечить себя источником огня, чтоб приготовить еду, вскипятить воду на чай, обогреться.

Можно развести обыденный костёр, но пригодится время на сбор дров, а если прошёл дождик, то отыскать сухие дрова в лесу и разжечь костёр будет проблематично.

Как вариант можно сделать печку щепочницу и взять её с собой в поход. В чём достоинства таковой походной мини печки?

Сначала малый расход горючего, в качестве которого подходят мелки щепки, ветки, кора, шишки, сухая травка. Конструкция щепочницы изготовлена таким образом, что во наружной камере появляется воздушный поток, который и увеличивает процесс горения в печи.

На самом деле с таковой походной печкой можно разогреть еду либо вскипятить воду израсходовав всего горсть щепок, заготовить которые можно без усилий и очень стремительно.

На рисунке показана примерная схема чертёж печки щепочницы в разрезе.

Дальше глядим процесс пошагового производства щепочницы своими руками.

Из материалов для вас пригодится 3 консервных банки, одна побольше и две чуток меньше.

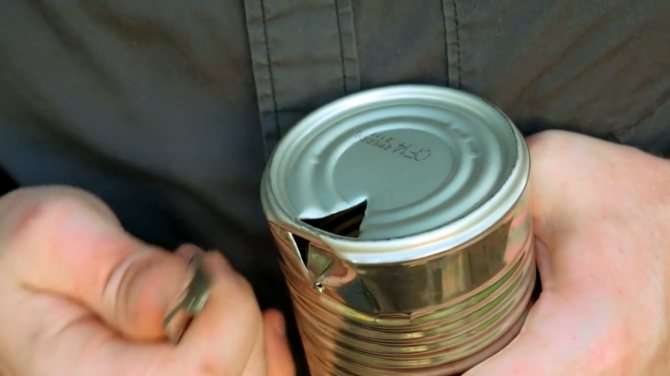

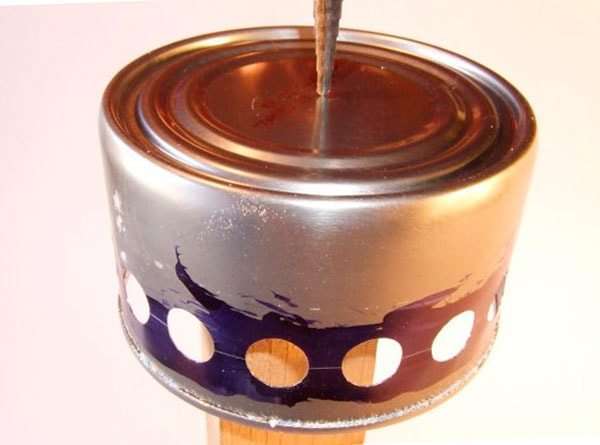

Берём огромную банку, обозначаем места и сверлим в ней отверстия около верхнего края как показано на фото.

Сейчас первую банку отложим и доработаем банку размером чуток гораздо меньше, в деньке банки пробиваем много малеханьких отверстий, а вокруг верхнего края по кругу сверлим отверстия.

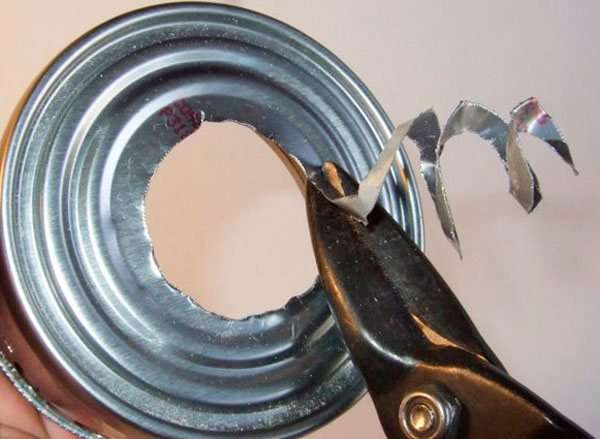

Дно 2-ой банки.

Берём эту наименьшую банку и вставляем её в огромную банку как показано на фото, закрепляем банку в отверстии большей банки (для этого в деньке большей банки делаем отверстие размером под внутреннюю банку).

На фото показана нижняя часть печки.

Печка фактически готова, изготовим из третьей узенькой банки конфорку подставку под кружку, подставка нужна чтоб кружка не закрывала пламя печки.

Берём неглубокую баночку и вдоль борта вкруговую сверлим отверстия.

В деньке делам отверстие.

Края оббиваем молотком.

Примеряем конфорку.

В печку закладываем щепки и поджигаем.

Вот и всё мы сделали печку щепочницу из консервных банок, рекомендую поглядеть видео где создатель указывает, как правильно сделать и растапливать эту походную мини печку.

Пользующиеся популярностью самоделки на нашем веб-сайте

• Печка щепочница раскладная: чертежи, схема сборки
• Щепочница для армейского котелка: чертежи, размеры печки
• Печка из газового баллона своими руками
• Раколовка своими руками из сетки: чертежи, фото, видео
• Гусеничный вездеход своими руками: чертежи, фото, видео
• Делаем картинг своими руками: чертежи, фото
• Гвоздодёр своими руками: чертежи, фото
• Кран гусь своими руками: чертежи, фото и описание
• Печь под казан своими руками: чертежи, фото производства

Конструктивные особенности

Обычно цилиндрическая по форме печь делается из трубы либо отдельных деталей прямоугольного сечения. Ее высота в большинстве случаев составляет порядка 20 см. В нижней части сооружается так именуемая колосниковая решетка, а с боковой стороны создаются отверстия, через которые поступает воздух, обеспечивающий горение.

Верхняя плоскость представлена решеткой, на которую комфортно устанавливать посуду с пищей либо водой. В другой боковой части создается прямоугольное маленькое отверстие с дверцей, в которое закладывается применяемое горючее. По верхней окантовке вырезаются маленькие доли под шампуры.

Готовая конструкция дополняется ножками, которыми обеспечивается зазор конкретно под колосниками. Через него высыпается зола, оставшаяся после перегоревшего горючего, и поступает воздух. Ножки также обеспечивают устойчивость печки, при отсутствии соответствующей опоры она может повалиться на бок.

Разновидности агрегатов

Принято выделять раскладные щепочницы трехгранного, пирамидального и прямоугольного типа, печки-свечи, конструкции специально под котелок либо железную чашечку, флягу. Из особенностей выделяются последующие позиции:

1. Если печь сконструирована правильно, в ней находится не плохая тяга. Она дает возможность стремительно произвести растопку и нужный наибольший огнь при помощи хоть какого подручного горючего.
2. Походная печь-щепочница неопасна в применении, от нее не исходит открытый огнь, не остаются угли, из-за которых может начаться пожар. Ее можно использовать в местах, где воспрещается разводить костер.
3. Благодаря малогабаритным размерам схожее устройство просто помещается в ранец для переноски.
4. Если отсутствует подходящий для конструкции топливный материал, рекомендуется пользоваться сухим горючим либо спиртом.

Крепкая и надежная, легкая по весу печка станет надежным спутником в самом сложном походе.

При расходовании малого количества ветвей, шишек, коры, еловых иголок создается нужная энергия, для розжига же достаточно маленькой охапки таких материалов. А благодаря уникальной конструкции огнь защищается от ветра, усиливается до нужного состояния, концентрирует тепло в подходящем месте. В таковой печке комфортно утилизировать мусор, появляющийся во время пребывания на природе. Она может употребляться заместо свечи для малого освещения, на ней комфортно разогревать ароматичные масла, особые жидкости, отпугивающие комаров, мошек.

Достоинства

Главные плюсы печи-щепочницы заключаются в последующем:

1. Правильное изготовка устройства дозволит обеспечить неплохую тягу. Это означает, что для растопки печи и получения от нее максимума термический энергии подойдет хоть какой имеющийся в распоряжении горючий материал.
2. Печь-щепочница не источает в окружающее место открытый огнь и не оставляет после себя углей, потому ее можно использовать в тех районах, где запрещен розжиг открытого огня.
3. Благодаря маленьким размерам печь-щепочница может без усилий поместиться в ранце путешественника.
4. В критических ситуациях, когда не представляется вероятным отыскать подходящий топливный материал, для работы щепочницы принято использовать спирт либо сухое горючее.

Самостоятельное изготовка

Нетрудно сконструировать печь-щепочницу своими руками, зачем пригодятся малые ресурсы. Для разогрева обеда на 1?2 человек, кипячения чайника не стоит выстраивать сильную и габаритную конструкцию. Полностью уместной станет малогабаритная печурка.

Известность щепочницы, нередко используемые на рыбалке, охоте, заполучили из-за обычной конструкции, лишенной сложных электрических схем, частей питания.

Востребованность таких приспособлений также разъясняется практичностью и широкими способностями в быту, простотой в изготовлении. Если имеются малые способности, нужный инструмент и начальный материал, сделать печь сумеет каждый человек.

Начало процесса

Вначале подготавливаются нужные материалы, из которых получится надежная и долговременная походная печка:

1. Оцинковка. Конструкция специально под армейский котелок, используемый в походах, не получится из обыкновенной консервной банки, не подойдет ни форма, ни размер. Хорошим вариантом станет имеющийся в наличии листовой металл, к примеру, покрытыя цинком жесть, отличающаяся по толщине.
2. Алюминий является мягеньким металлом, по мере надобности он просто сверлится, режется, обрабатывается другими методами. Из него можно сконструировать разве что маленький котелок для разогрева воды.
3. Что касается нержавейки, она достаточно томная и крепкая, тяжело поддается сверлению. Щепочница, сооруженная из листа всего в 1 мм шириной, получится достаточно крепкой, недочетом станет ее вес.
4. Самый успешный вариант печки получится из титана, но он очень тяжел в обработке. При всем этом сооруженная печка из такового материала получится легкой и комфортной в транспортировке, она прослужит много лет.

Под котелок

Более всего пользуются щепочницами путешественники, охотники и рыболовы одиночки. В обычный набор их снаряжения заходит и армейский котелок, потому щепочница для котелка объект достаточно нужный. К огорчению, создатели более продвинутых в поиске конструкций о теплотехнике если что-то и знают, то оные сведения удачно игнорируют. Достаточно много проработанных конструкций мало; одна из них показана на рис. Ножки и конфорка из обломков ножовки по металлу (в центре в верхнем ряду) на виду для наглядности; штатно они укладываются в котелок.

Устройство и чертеж с размерами походной печи-щепочницы для армейского котелка

Материал изделия – баночная жесть либо узкая оцинковка. Выкройка днища обводится по крышке котелка: на ней отбортовка, в походном положении котелок в печку заходит с наименьшим зазором и излишнего объема для укладки не будет нужно. Доп отверстия в днище под установочные усы ножек показаны красноватыми стрелками.

Под котелок спец

Когда-то в русских «Спорттоварах» продавались туристические мини-котелки. Отслужившие свое в войсках связи кабельщиками либо на малоканальных радиорелейных станциях Р-405, Р-405 и т.п., нередко выезжавшие на точки, с удивлением узнавали в них «секретные» котелки для изготовления еды из высококалорийных концентратов, которыми оснащались их аппаратные. Исключительно в армии к спецкотелку прилагалась и печка для сухого спирта и мелковеточного горючего, т.е. щепочница. В горбачевские времена ее описание напечатал МК (рассекретили?); чертеж щепочницы под туристический котелок см. на рис. Приток воздуха для дожигания древесного газа полностью обеспечивают зазоры меж спицами конфорки поперечником 2 и 4-мм отверстиями для них. Достоинство данной щепочницы – очень резвое изготовление еды и абсолютная ветрозащищенность. Никакие законы теплотехники не препятствуют сделать такую же печку под обыденный армейский котелок.

Чертежи походной печи-щепочницы для туристического котелка

Примечание: наилучший материал на печку-щепочницу для котелка – нержавеющая сталь от бака старенькой стиральной машины. Обрабатывать ее довольно-таки тяжело, зато печка получится легкой, крепкой, отлично поддающейся очистке и нескончаемой. Также она станет мало экономичнее (нержавейка проводит тепло ужаснее конструкционнной) и меньше будет зарастать нагаром.

Изделие из старенькой стиральной машины

Вооружившись болгаркой, необходимо из отслужившего барабана срезать маленькую часть нержавеющего металла. Для следующей работы нужна полоса нержавейки по ширине около 20 см. Она как раз и определяет высоту грядущего приспособления. По длине приготовленный материал, из которого будет скручиваться труба, должен составлять около 65 см. В конструкции непременно проделывается боковое отверстие с плотной дверцей. В него закладывается топливный материал, а в закрытом виде происходит направление жар к горелке.

Малость отступив от верхнего края, следует сделать отверстия для шампуров, а вверху создается решетка, на которую устанавливается посуда. В нижней части выстраивается колосник с несколькими отверстиями под колышки, которые выступают фиксирующими элементами.

Приспособление из банки

Более обычным вариантом походной печки выступает ее изготовка из обыкновенной жестянки. Так, начальным материалом выступает рядовая банка из-под товаров питания, в какой по всему периметру проделываются маленькие дыры для обеспечения соответствующей циркуляции воздуха. Готовая конструкция маленьких размеров прекрасно подходит для 1-го человека, на ней комфортно с помощью сухого горючего либо пригоршни щепы подогревать кружку с водой, чаем. Достоинства таковой конструкции:

1. Очень низкая пожаробезопасность и малогабаритные размеры, а топливный материал для схожей щепочницы нетрудно подыскать во время похода. Что касается КПД при сгорании дров, он на порядок выше в сопоставлении с обыденным костром на открытом воздухе, но меньше, чем в турбопечи.
2. Приспособление из жестяной банки разрешается использовать в пожароопасный сезон, так как отсутствует открытый огнь.
3. Следует держать в голове, что щепочница не подходит для обслуживания большой группы лиц. Она рассчитана на 1-го, максимум 2-ух человек.

Щепочницы в разных интерпретациях реализуются в магазинах, они обычно делаются из нержавеющей технической стали, толщина которой не превосходит 1 мм. Их преимущество заключается в резвой сборке. Также подобные конструкции отличаются компактностью и легкостью, так как состоят всего только из нескольких плоских частей. Их нередко используют велотуристы, покорители горных вершин, проводящие досуг в грозных критериях.

Для большего удобства во время эксплуатации приспособления упаковываются в особые чехлы, созданные для транспортировки и следующего хранения.

Как работает конструкция

Главные требования к походной печке – легкость и компактность. Ее без усилий можно собрать и разобрать для того, чтоб сложить в ранец. Самая обычная походная печь состоит из минимума частей и не нуждается в дымовой трубе либо корпусе с теплосберегающими качествами. Посреди главных составляющих этого устройства отмечают камеру сжигания и поддув.

Схожая конструкция позволяет горючему, будь то щепки либо древесная порода, вполне истлеть, при всем этом тепло направляется четко вверх.

Возможно обойтись и без поддува, соорудив одну только камеру сжигания, к примеру, из 2-ух кружек. При помощи таковой печи можно подогреть еду. Но для того чтоб ускорить время разогрева в пару раз и прирастить КПД устройства, можно использовать небольшой вентилятор, работающий на батарейках, в качестве поддува. В итоге происходит полное сжигание горючего с высочайшим пламенем и отсутствием дыма.

Печка для армейского котелка

Схожий вид посуды отличается практичностью в походных критериях. Он не займет в ранце много места, подходящ для обогрева воды, пищи. В сырую погоду либо зимой подогреть котелок поможет конкретно маленькая печка, для работы которой достаточно горсти щепок. Поэтапное изготовка устройства:

1. Пригодится приготовленный кусочек узкого металла либо жести, из которого вырезается своими руками по чертежам с размерами щепочница.
2. По наложеным отметкам при помощи ножниц по металлу вырезаются нужные заготовки, просверливаются дрелью отверстия в подходящем месте и количестве.
3. Дальше получившаяся заготовка прикладывается к котелку, в процессе чего и задается нужная форма. Готовое изделие обычно имеет округлую форму, в которую помещается обозначенная посудина.

Из главных преимуществ отмечаются крепкость и практичность, возможность внедрения при остром недостатке дров. Естественная тяга с высочайшим КПД обеспечивает резвый нагрев. Средством подачи горючего контролируется температура печки. Котелок при транспортировке устанавливается в щепочницу и не занимает излишнего места.

Изготовка печки своими руками

Одно из преимуществ печки-щепочницы — ее нетрудно сделать без помощи других. Для начала изберите подходящий проект. Подготовьте материалы и инструменты. Потом постройте печь.

Выбор схемы находится в зависимости от нескольких характеристик:

• от места использования — в походе либо на даче;
• от количества человек, для которых будет нужно готовить;
• от того, какие материалы есть в наличии.

Выбор материалов и подготовка инструментов

Для схемы 1 употребляется покрытыя цинком либо «баночная» жесть. Для 2 варианта лучше взять сталь шириной в 1—2 мм. Печь получится тяжелее (около килограмма), но прочнее. Более толстый металл не нужен, потому что размеры устройства малозначительные.

Пригодится железная проволока шириной в 3—4 мм. Её можно поменять спицами. В целом для схожих проектов часто используют материалы, бывшие в употреблении (но с неплохим качеством).

Для креплений подготовьте болты, гайки и граверные шайбы. Для сотворения печи по третьей схеме пригодятся рояльные петли.

Из инструментов потребуются:

• болгарка;
• дрель;
• ратфиль;
• пассатижи;
• молоток;
• кернер.

Строительство печи по схеме 1

Этапы строительства последующие:

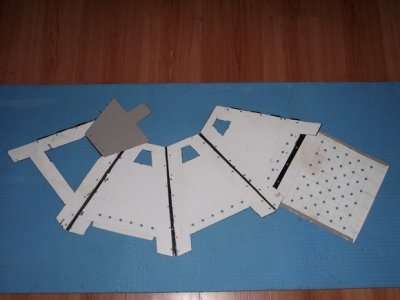

1. Разметьте шаблон на бумаге либо картоне. Можно распечатать схему.
