Переделка шуруповёрта на питание от сети: описание процедуры и возможные способы

Достоинства и недочеты переделки

Перед тем, как начать работу, следует оценить все плюсы и минусы модернизации инструмента из аккумуляторного в сетевой. Основной недочет – утрата мобильности, что не всегда комфортно для работы на высоте либо далековато от розетки. Что касается плюсов, то здесь можно выделить сразу несколько положительных причин:

• исчезает неувязка в один момент разрядившихся батарей;
• размеренный вращающий момент;
• нет зависимости от температурного режима (при низких значениях батареи разряжаются резвее);
• экономия средств на покупку новых батарей.

В особенности животрепещуща модернизация тогда, когда «родные» батареи вышли из строя, а новых либо нет в продаже, либо за ними необходимо далековато ехать. Случается и так, что приобретенный аппарат имеет какие-то проблемы при получении энергии от аккума. Это быть может брак либо недочеты схемы самой модели. Если в принципе инструмент устраивает, то его целенаправлено переработать и производить зарядку от сети.

Как запитать саморезовёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а батареи уже испортились, есть методы запитать саморезовёрт:

• поменять старенькие банки аккумов на новые;
• подключить саморезовёрт к авто аккуму;
• подключить инструмент к другому аккуму, к примеру, взятому от источника бесперебойного питания.

Замена старенькых частей

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения частей.

Раскрыть корпус аккума.

Нужно открыть корпус аккума

Требуется перепаять новые батареи меж собой и собрать аккумулятор

Внимание! Заряжать переработанный аккумулятор следует только специально подобранным зарядным устройством.

Видео: чем поменять отслужившие батареи для саморезовёрта

Подключение к авто аккуму

1. Раскрыть корпус саморезовёрта.

Нужно снять с инструмента верхнюю крышку

Необходимо прикрепить провода к контактам

Нужно изолировать кабель

Остаётся закрыть корпус саморезовёрта

Подключение к наружному аккуму

1. Приобрести либо отыскать наружный аккумулятор, к примеру, взять от ненадобного источника бесперебойного питания.

Нужно отыскать наружный аккумулятор

Клеммы на кабеле

Кабель подключен к клеммам старенького аккума

Варианты источника питания

Так как для работы гайковерта нужно напряжение еще ниже, чем в централизованной сети, для сетевого инструмента нужен электронный адаптер – блок питания, который будет преобразовывать 220 Вольт переменного в 12, 16 либо 18 Вольт неизменного значения. Существует несколько вариантов источника питания.

Импульсный

Импульсные аппараты – инверторная система. Подобные блоки питания поначалу выпрямляют входное напряжение, потом конвертируют его в высокочастотные импульсы, которые подаются либо через трансформатор, либо впрямую. Стабилизации напряжения за счет оборотной связи достигают 2-мя методами:

• за счет выходной трансформаторной обмотки при наличии источников с гальванической развязкой;
• при помощи обыденного резистора.

Бывалые мастера отдают предпочтение импульсному блоку питания, так как он компактный. Компактность получается из-за отсутствия силового трансформатора.

Таковой источник питания, обычно, имеет достаточно высочайший КПД – порядка 98%. Импульсные блоки предугадывают защиту от недлинного замыкания, чем обеспечивают безопасность устройства, также блокировку при отсутствии нагрузки. Посреди очевидных минусов основным является более низкая мощность по сопоставлению с трансформаторным вариантом. Не считая того, действие аппарата ограничено нижним пределом нагрузки, другими словами при мощи ниже допустимого уровня блок питания работать не будет. Юзеры также отмечают завышенный уровень трудности ремонта по сопоставлению с трансформатором.

Трансформаторный

Трансформаторы числятся традиционным вариантом блока питания. Линейный источник питания представляет собой симбиоз нескольких компонент.

• Понижающий трансформатор. Обмотка силового устройства рассчитана на напряжение в сети.
• Выпрямитель, функция которого заключается в преобразовании переменного тока сети в неизменный. Различают два вида выпрямителей: однополупериодный и двухполупериодный. В составе первого 1 диодик, во 2-м – диодный мост из 4-х частей.

Также схема может включать другие комплектующие:

• конденсатор большой емкости, нужный для сглаживания пульсаций, расположенный после диодного моста;
• стабилизатор, который обуславливает неизменное выходное напряжение, невзирая на любые скачки во наружной сети;
• защитный блок от маленьких замыканий;
• частотный фильтр для устранения помех.

Известность трансформаторов обоснована их надежностью, простотой, возможностью ремонта, отсутствием помех и низкой ценой. Посреди недочетов только громоздкость, большой вес и маленький КПД. При выборе либо самостоятельной сборке трансформаторных блоков питания следует учесть, что выходное напряжение должно быть чуток выше нужного для работы инструмента. Дело в том, что его часть забирается стабилизатором. К примеру, для гайковерта с питанием на 12 Вольт выбирают трансформаторный блок питания со значением напряжения на выходе 12-14 Вольт.

Типы аккумуляторных частей

В этих устройствах используют элементы различных типов и напряжений, любой из которых имеет свои плюсы и недочеты.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Плюсы:

• малая стоимость;
• хранятся в разряженном состоянии.

Недочеты:

• владеют эффектом памяти;
• высочайший саморазряд;
• малая ёмкость;
• маленькое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Плюсы:

• наименьшие эффект памяти и саморазряд;
• огромные ёмкость и число циклов заряд/разряд.

Недочеты:

• более высочайшая стоимость;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Плюсы:

• отсутствие эффекта памяти;
• очень маленький ток саморазряда;
• высочайшая удельная ёмкость, позволяющая уменьшить вес и габариты устройства;
• неоднократно превышающее другие типы аккумов число циклов заряд/разряд.

Читать также: Ремонт кранов на пивной колонне

Недочеты:

• высочайшая стоимость;
• утрата ёмкости через три года после производства.

Технические свойства

При покупке либо самостоятельной сборке блока питания всегда отталкиваются от нужных технических характеристик.

• Мощность. Измеряется в Ваттах.
• Входное напряжение. В российских сетях 220 Вольт. В других странах мира этот параметр отличается, к примеру, в Стране восходящего солнца 110 Вольт.
• Выходное напряжение. Параметр, нужный для работы гайковерта. Обычно, варьируется от 12 до 18 Вольт.
• КПД. Отражает продуктивность работы источника питания. Если он мал, означает, большая часть перевоплощенной энергии идет на нагревание корпуса и деталей инструмента.

Перспектива работоспособности переработанного инструмента, «плюсы и минусы» его использования

Условием удачной реконструкции старенького гайковерта является исправность его главных частей: мотора, редуктора, пусковой кнопки, и зажимного кулака. Переделке подлежит только питающий элемент, потому остальная «начинка» должна быть в рабочем состоянии.

Естественно, в итоге конструктивных конфигураций, инструмент утратит свое главное преимущество – мобильность. Он будет полностью зависеть от наличия вблизи электронной точки с напряжением 220 Вольт. Но он сохранит способность к работе на долгий период времени и даже получит ряд преимуществ:

• экономия средств;
• отсутствие необходимости повторяющейся подзарядки;
• полное исключение способности утраты функциональности изделия после долгого бездействия.

Одним из методов решения проблемы с электропитанием является внедрение удлинителей, но таковой вариант не всегда доступен. Все же, электроинструмент остается полезным и сумеет послужить в домашней мастерской.

Нужные материалы и инструменты

В работе по модернизации гайковерта аккумуляторного типа можно использовать последующий набор инструментов:

• отвертки разного типа;
• пассатижи;
• кусачки;
• строительный ножик;
• изоляция в виде ленты;
• электронный кабель (лучше многожильный), провод для перемычек;
• паяльная станция, включающая паяльничек, припой и кислоту;
• корпусная коробка для блока питания, в качестве которой может выступать старенькый аккумулятор, заводское готовое устройство, самодельный короб.

При выборе коробки необходимо учесть размеры конструкции источника питания, чтоб он поместился вовнутрь устройства.

Инструменты для подмены питания

Многие юзеры при поломке устройства задаются вопросом: как сделать саморезовёрт для работы от сети. Метод с переделкой устройства на сетевой тип питания может показаться достаточно сложным, но, владея необходимыми способностями, можно произвести высококачественный ремонт саморезовёрта. Устройство после чего прослужит ещё пару лет. Для переделки пригодится:

• зарядное устройство, от которого питался внутренний аккумулятор;
• многожильный провод;
• неисправный аккумулятор устройства, который вышел из строя;
• паяльничек;
• кислота.

Все эти инструменты и детали посодействуют поменять устройство для работы от сети 220V.

Ремонт саморезовёрта Источник ytimg.com

Как переработать своими руками

Для того чтоб гайковерт работал от сети с напряжением 220 Вольт, нужно сконструировать блок питания, выдающий на выходе 12, 14, 16 либо 18 Вольт зависимо от модели инструмента. С помощью имеющегося корпуса аккумуляторного зарядного устройства можно сделать сетевую зарядку, выполняя деяния в последующей последовательности.

• Найти размеры корпуса. Сетевой блок необходимо сделать такового размера, чтоб он поместился вовнутрь.
• Компактные источники обычно помещаются в корпус самого гайковерта. Для этого требуется разобрать аккумулятор и вытащить все внутренности. Зависимо от модели инструмента корпус бывает разборным либо склеенным. В последнем варианте придется ножиком вскрыть инструмент по шву.
• При помощи маркировки определяем напряжение и силу тока. Обычно, изготовители не указывают последний параметр, но заместо него находится таковой, как мощность, либо полная электронагрузка, выраженная в Ваттах. В данном случае сила тока будет равна личному от деления мощи на электронное напряжение.
• На последующем шаге к контактам зарядного аппарата необходимо припаять электропровод. Так как клеммы обычно сделаны из латуни, а жилы изготовлены из меди, выполнить эту задачку трудно. Для их соединения используют специальную кислоту, которой обрабатывают латунную поверхность перед пайкой.
• Оборотные концы провода соединяются с выходом из батареи. Принципиальным моментом является соблюдение полярности.

Чтоб блок питания работал правильно, следует подключить кабель с выполнением всех правил:

• в конструкции делается отверстие, чтоб завести туда провод;
• фиксация кабеля снутри корпуса осуществляется при помощи изоляционной ленты.

Естественно, было бы проще подключиться к сети впрямую при помощи вилки и розетки. Но в данном случае устройство откажется работать. Во-1-х, так как рассчитано на неизменное маленькое напряжение, а в сети переменное и огромное. Во-2-х, так безопаснее. Нужны элементы для электронной цепи (диоды, резисторы и т. п.) можно брать, а можно заимствовать из ненадобных бытовых устройств, к примеру, из энергосберегающей лампы. Бывает, что блок питания целесообразнее сделать стопроцентно своими руками, а время от времени лучше приобрести готовый.

Самодельный блок

Самый обычной метод собрать зарядное устройство – использовать корпус от родного аккума, который пришел в негодность. В данном случае для внутреннего заполнения понадобятся либо китайский блок питания на 24 Вольта, либо какие-то готовые БП, либо источник питания своей сборки. Начало хоть какой модернизации – электронная схема. Ее необязательно чертить по всем правилам, достаточно от руки изобразить последовательность подключения деталей. Это дозволит найти ряд частей, нужных для работы, также поможет обойти ошибок.

Переделка БП китайского производства

Схожий источник рассчитан на выходное напряжение в 24 Вольта. Его просто можно приобрести в всех торговых точках с радиодеталями, он доступен по стоимости. Так как большая часть гайковертов рассчитана на рабочие характеристики от 12 до 18 Вольт, придется воплотить схему, понижающую напряжение на выходе. Сделать это достаточно просто.

• Сначала следует выпаять резистор R10, который имеет неизменное сопротивление 2320 Ом. Он отвечает за величину выходного напряжения.
• Заместо него следует припаять регулируемый резистор, имеющий наивысшую величину в 10 кОм. Так как в блок питания встроена защита от включения, перед тем как устанавливать резистор, нужно установить на нем сопротивление, равное 2300 Ом. В неприятном случае устройство работать не будет.
• Дальше на блок подают электричество. Мультиметром определяют значения выходных характеристик. Не забудьте перед измерением выставить измерительный устройство на спектр неизменного напряжения.
• При помощи регулируемого сопротивления достигают требуемого напряжения. Методом использования мультиметра необходимо проконтролировать, чтоб сила тока не превосходила 9 Ампер. В неприятном случае переоборудованный источник питания выйдет из строя, потому что будет испытывать огромные перегрузки.
• Устройство укрепляют снутри старенького аккума, за ранее вынув из него все внутренности.

Переделка покупных блоков

Аналогично китайскому устройству можно встроить в аккумуляторную коробку и другие готовые источники питания. Их можно приобрести в любом магазине радиодеталей. Принципиально, чтоб избранная модель была рассчитана на работу с сетью в 220 Вольт и имела подходящее рабочее напряжение на выходе. Модернизация в данном случае будет осуществляться последующим образом.

• Поначалу разбирают приобретенное устройство.
• Дальше переделывают конструкцию под нужные характеристики аналогично реконструкции китайского источника питания, описанного чуть повыше. Перепаивают сопротивление, добавляют резисторы либо диоды.
• Длину соединительных проводов следует выбирать исходя из габаритов аккумуляторного отделения электроинструмента.
• Кропотливо изолируют спаянные места.
• Плату лучше оборудовать радиатором для остывания.
• Трансформатор целесообразнее расположить раздельно.
• Собранную схему монтируют снутри аккумуляторного отсека и фиксируют. Для надежности плату можно наклеить.
• Присоединяют электронный кабель с учетом полярности. Все токопроводящие детали следует изолировать, чтобы обойти недлинного замыкания.
• В корпусе нужно просверлить несколько отверстий. Одно – под выход электрокабеля, другие – для отведения жаркого воздуха, чтоб обеспечить циркуляцию и уменьшить степень нагревания гайковерта во время работы.
• По окончании работы инспектируют функционирование устройства.

Самоделки из гайковерта

Сломался гайковерт? Не торопитесь его выкидывать. Если руки у вас золотые и вы проф инженер-конструктор либо вы просто любитель смастерить чего-нибудть уникальное, если у вас отпрыск — молодой техник либо по выходным вы собираетесь с друзьями и делитесь свежайшими конструкторскими мыслями, то неисправный гайковерт — вам просто находка. Попытайтесь использовать главные части инструмента, чтоб сделать самоделки из гайковерта. Что может понадобиться? Сначала, это, естественно, мотор. Хотя, использовать можно фактически все, начиная от корпуса и заканчивая аккумом, зависимо от того, какие части исправны. Для того чтоб придумать, что все-таки непосредственно сделать из гайковерта – идеальнее всего включить свою фантазию. Но если в конструировании вы еще новичок, мы можем предложить для вас несколько готовых вариантов, чтоб самоделки из гайковерта были полезными и, самое основное, рабочими.

Итак, вот лаконичный список того, что может получиться из старенького гайковерта в руках креативного мастера:

— шуруповерт-газонокосилка. Пригодится гайковерт, 2 крепких лезвия для ножика либо полотно от ножовки по металлу, также болт и гайки. Ножики накрест крепятся к сверлу, включаем гайковерт, получаем передвигающиеся ножики.

— шуруповерт-блендер либо миксер. И даже ледобур. Принцип тот же, разница исключительно в рабочей насадке.

— электровертел для жарки мяса либо вентилятор для раздува углей в мангале.

— много вариантов более сложных, да и более увлекательных. Это различные электромобили. Тут большой простор для фантазии конструктора. Корпус гайковерта можно использовать в конструкции каркаса, моторчик по прямому многофункциональному предназначению. Некие умельцы делают даже машинки на пульте управления. Гайковерты в нехарактерных им целях используют даже инженеры-дизайнеры. К примеру, в Европе уже появился таковой концептуальный транспорт, где движками являются гайковерты конторы Бош.

— ветрогенератор. Пригодится движок и зажимной патрон. Лопасти можно сделать из труб ПВХ. Естественно, необходимы будут еще некие детали, трубки, гайки, подшипники, но главными деталями стали конкретно те, которые можно получить из гайковерта с севшим аккумом.

— есть и еще больше неординарные варианты, к примеру, использовать моторчик для конструкции устройства, качающего детскую коляску. В данном случае пригодится платформа с ограничителями, на которую установите коляску, движок, пара рычагов и шестеренок.

Это далековато не исчерпающий перечень самоделок из гайковерта. Для мастера, имеющего представление о механизмах работы электроинструмента, сделать один из перечисленных предметов не составит особенного труда. А если при всем этом к тому же проявить фантазию, то самоделки из гайковерта могут стать реальными произведениями искусства конструкторской мысли. Всяко, независимо от результата, вы проведете время забавно и с наслаждением.

Читать также: Декоративные формы для бетона

Статья прочитана 1572 раз(a).

Еще из этой рубрики:

Без помощи других сконструированные блоки питания

Детали для сборки берут либо из разных бытовых электроприборов либо энергосберегающих ламп, либо приобретают в радиолюбительских точках. Нужно осознавать, что от набора частей будет зависеть и электронная схема. Для ее сборки необходимы определенные радиотехнические познания и умения. Графические варианты схем можно отыскать на просторах веба либо в спец литературе.

В простом случае пригодится готовый электрический трансформатор мощью 60 Ватт. Спецы рекомендуют выбирать устройства конторы Taschibra либо Feron. Они в переделке не нуждаются. 2-ой трансформатор собирается вручную, зачем приобретается ферритовое кольцо, размеры которого составляют 28х16х9 мм. Дальше при помощи надфиля обтачиваются углы. По окончании его обкручивают изоляционной лентой. В качестве платы лучше выбрать дюралевую пластинку шириной 3 мм и выше. Она не только лишь будет делать несущую функцию базы для всей схемы, да и сразу проводить ток меж элементами цепи.

Мастера советуют включать в конструкцию LED лампочку в качестве индикатора. Если ее размеры будут достаточными, то она также будет делать задачку подсветки. Собранное устройство фиксируют в корпусе аккума гайковерта. При конструировании нужно держать в голове, что габариты самодельного источника питания ни при каких обстоятельствах не должны превосходить размеры аккумуляторного блока.

Не выбрасывайте старенькый саморезовёрт

К примеру, пришёл в негодность аккумулятор саморезовёрта, а все другие детали – хоть куда. Не выкидывать же агрегат. Конкретно в таких случаях и делают умельцы ветрогенераторы на базе бытовых устройств, где таким является, в этом случае, обычный всем узнаваемый саморезовёрт.

Поглядите на рис. 1, где изображён обычный саморезовёрт в разрезе. Как его можно вынудить начать новейшую жизнь совершенно в ином ракурсе? Первую часть собственной службы человеку он брал электроэнергию, чтоб помогать в строительстве и ремонте, а сейчас его можно приспособить давать электроэнергию при помощи ветра.

Отсоединяем всё избыточное и вынимаем роторную часть агрегата. Вот он движок, изображённый на рис.2. Считайте, что это без 5 минут будущий ветрячок-бодрячок, который будет давать для вас дармовой электронный ток, если его крутить. Крутить будет ветер. Вал мотора зажимаем и укрепляем скобой (см. рис 3 и 4). На концевой шестерёнке сверлим четыре отверстия, болтами присоединяем к ней круглую железную пластинку для крепления лопастей из ПВХ-трубы.

Читать также: Нарезание резьбы клуппом видео

Показываем весь агрегат в собранном и укреплённом виде без лопастей. Так смотрится конструкция самодельно ветрогенератора, сконструированного на базе электродвигателя от саморезовёрта (см. рис.5). Схожим образом можно собрать ветрогенератор на базе электродвигателя от сломанной дрели.

Итак, собрали. Сейчас нужно надёжно укрыть весь механизм от осадков. Есть шутливая пословица «Голь на выдумки хитра». Недаром вспомнилось народное изречение, которое точно передаёт изворотливость технического мозга наших умельцев. Для убежища механизма самодельного ветрогенератора некие применили, вы не поверите, обычную банку из-под кофе! (см. рис.6). При всем этом в ход пошёл герметик, укрепляющий крышку и дно банки с 2-ух сторон, а саму банку обмотали изоляционной лентой.

В конечном итоге вышла вот такая нехитрая конструкция (см. рис. 7). Осталось укрепить 4 лопасти, вырезанные из трубы ПВХ, и самодельный ветрогенератор на базе бытовых устройств (дрели, саморезовёрта либо стиральной машины) готов к работе. Если вы желаете, чтоб ваш самодельный ветрогенератор был эффективнее, возьмите за базу редуктор от гайковёрта, он изрядно сильнее и даёт более 5квт/час.

Подключение к компу

Выносные источники питания можно сконструировать на базе блока питания от ноутбука либо компьютера.

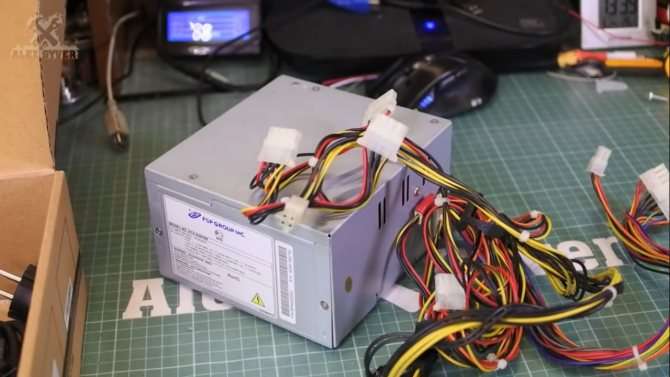

Из компьютерного БП

Обычно, умельцы используют блоки АТ-типа. Они имеют мощность порядка 350 Ватт и выходное напряжение около 12 Вольт. Этих характеристик хватает для обычной работы гайковерта. Не считая того, все технические свойства указаны на корпусе, что существенно упрощает работу по приспосабливанию блока питания к инструменту. Устройство можно либо взять в долг со старенького компьютера, либо приобрести в компьютерном салоне. Главным преимуществом является наличие тумблера включения, охлаждающего кулера и защитной системы от перегрузок.

Дальше последовательность действий последующая.

• Разборка корпуса компьютерного блока.
• Ликвидация защиты от включения, заключающаяся в соединении зеленоватого и темного проводов, которые находятся в обозначенном разъеме.
• Работа с разъемом MOLEX. Он имеет 4 провода, два из которых не необходимы. Их нужно отрезать, оставив только желтоватый на 12 Вольт и темный – заземление.
• Припаивание к оставленным проводам электронного кабеля. Повышенное внимание следует уделить изоляции.
• Разборка гайковерта.
• Соединение клемм инструмента с оборотным концом электрокабеля.
• Сборка инструмента. Нужно выслеживать, чтоб шнур снутри корпуса гайковерта не перекрутился и не очень был прижат.

В качестве недочета можно выделить приспособленность такового блока питания только под инструмент с рабочим напряжением не выше 14 Вольт.

Зарядное устройство от ноутбука

Источником питания для гайковерта может стать зарядник от ноутбука. Его доработка сводится к минимуму. Стоит отметить, что к использованию подойдет хоть какое устройство на 12-19 Вольт. Метод действий последующий.

• Подготовка выходного шнура от зарядного устройства. При помощи кусачек отрезают разъем и зачищают концы от изоляции.
• Разборка корпуса инструмента.
• Обнаженные концы зарядника припаиваются к клеммам гайковерта, соблюдая полярность. Можно пользоваться особыми пластмассовыми стяжками, но мастера рекомендуют не третировать пайкой.
• Изоляция соединений.
• Сборка корпуса электроинструмента.
• Тестирование на способность к работе.

Переделка готового зарядного устройства проще и доступна каждому.

Электровелосипед, собранный своими руками из гайковерта

В этой публикации на базе авторского видео канала «electro 2453» рассмотрены легкие в изготовлении модели электровелосипедов, собранных своими руками на базе гайковерта.

С великом ничего не делали, сняли только одно колесо прикрутили гайки с болтами. Закрепили таким образом заднюю части на колеса. Сейчас достаточно снять болты и электровелосипед делится. Достаточно 5 — 10 минут, чтоб возвратить ему предыдущий вид. Звездочка большая, чтоб понизить обороты. Цепь. Втулка и стойки. Последние крепятся, что позволяет натянуть цепь.

Пружина позволяет понизить пусковой ток и дать холостые обороты. Это нужно, чтоб понизить нагрузку на коллектор и сберечь щётки. Понижение пускового тока таким методом можно использовать и на другие устройства. Даже на бензиновый двигатель. В этом случае она понижает вибрацию аккума гайковерта. Он лежит под своим весом.

Обыденный ручной тормоз, стоит впереди велика. Вточности такой же рычаг поставили сюда. Сделали более длиннющий трос, механизм ручного тормоза. Вырезали в резинках пазы, повторяющие контур гашетки и задней ручки саморезовёрта. Ставим аккуратненько назад. На видео показано, как все это проявляется в действии.

Навечно ли хватает аккума? Если ребёнок катается на собственном электронном велике в течение всего денька, то достаточно 2-ух аккумов. Что ещё достаточно 1-го,чтоб удовлетворить запросы малеханького байкера. В чём преимущество такового механизма? Гайковерт не мучается. В подходящий момент вы его сможете снять, использовать по прямому предназначению. Когда этот инструмент валяется без дела, тем вы не сохраняете аккумулятор, он портится. То же самое происходит и при насыщенном использовании. Пусть лучше он послужит для полезности. Крепим его назад, надеваем фиксатор. Можно ехать.

На всех роликах, гайковерты работают в режим дрели на первой скорости (на самых низких оборотах). Может появиться вопрос, небезопасно ли это для гайковерта — нет, от перегрузки устройство выручает рядовая пружина, которая смягчает момент усилия вращения, такого же можно достигнуть, сначало раскрутив педалями колеса электровелосипеда. Принципиально, чтоб пружина не была чрезвычайно жесткой, она должна стопроцентно сжиматься при критической нагрузке ( при запуске с места без подготовительного разгона). Можно и без пружины, в начальном варианте просто не очень привязывал жгутом рукоять гайковерта к раме велика, подложив губку чтоб смягчить оборотный ход.

Велик на ручной тяге здесь. А в другой статье о электровелике из болгарки.

Авто аккумулятор

Хорошим вариантом для питания гайковерта служит авто аккумулятор. В особенности в тех случаях, когда ремонт требуется в местности, лишенной электричества. Отрицательным моментом будет то, что запитать инструмент от автоаккумулятора можно лишь на недолговременное время, так как тс рискует разрядиться и не двинется с места. Для пуска гайковерта время от времени переделывают старенькый авто аккумулятор аналогового типа. Такому устройству типично ручное управление силой тока и выходным напряжением.

Аннотация по модернизации.

• На первом шаге следует выбрать пару многожильных кабелей. Лучше, чтоб они были в обмотке различного цвета для различия, но 1-го сечения.
• С одной стороны к проводам укрепляют контакты в виде «крокодилов», с другой – зачищают изоляционный слой на 3 сантиметра.
• Обнаженные концы загибают крючком.
• Дальше приступают к разбору корпуса гайковерта.
• Находят контактные клеммы, которыми инструмент соединялся с аккумом. К ним припаиваются согнутые зачищенные концы кабеля. Возможно обойтись и без пайки, воспользовавшись особыми пластмассовыми стяжками, но мастера отдают предпочтение паяльничку.
• Соединения следует хорошо изолировать, в неприятном случае существует риск появления недлинного замыкания.
• Оба конца кабеля аккуратненько укладываются снутри корпуса и выводятся наружу через рукоять. Может быть, придется просверлить доп отверстия для этого.
• Дальше следует собрать инструмент.
• После всех манипуляций аппарат тестируется. При помощи «крокодилов» гайковерт соединяют с авто зарядным устройством, соблюдая «+» и «-».

Схожий аналоговый блок питания комфортен тем, что позволяет плавненько регулировать характеристики, подстраиваясь под всякую модель гайковерта.

Конструкция аккума гайковерта

Устройство аккумуляторной батареи не находится в зависимости от марки. Во всех аппаратах конструкция аккумов похожа и отличается внешним обликом, корпусом и контактами.

В корпусе находятся несколько частей, соединённых поочередно. Их количество находится в зависимости от напряжения каждого элемента и батареи в целом. При использовании самых распространённых, никель-кадмиевых частей с напряжением 1,2В, для питания устройства номиналом 12В нужно 10 шт. Ёмкость батареи указывается в ампер-часах.

Любопытно. При поочередном соединении растёт выходное напряжение, а ёмкость не изменяется и равна ёмкости отдельных частей.

Меры предосторожности

При работе с хоть каким электроприбором, который подвергся модернизации, следует соблюдать определенные правила безопасности.

• Сначала при переделке ни при каких обстоятельствах нельзя третировать неплохой изоляцией контактов и заземлением.
• Для гайковерта нужны краткосрочные перерывы через каждые 20 минут. При переделке поменялись технические свойства, которые закладывались изготовителем и были рассчитаны на работу от аккума. Повышение мощи повлекло к росту количества оборотов, что вызывает нагревание инструмента. Маленькие передышки продлят эксплуатационный срок гайковерта.
• Блок питания рекомендуется часто чистить от пыли и грязищи. Дело в том, что при модернизации плотность корпуса была нарушена, потому вовнутрь попадает загрязнение и влага, в особенности во время работы под открытым небом.
• Электрокабель нельзя перекручивать, натягивать либо пережимать. Непременно необходимо выслеживать, чтоб он во время работы не подвергался никаким нехорошим воздействиям, которые могут привести к замыканию.
• Спецы не рекомендуют воспользоваться самодельным сетевым гайковертом на высоте более 2-ух метров. Так как это автоматом тянет за собой натяжение провода под своим весом.
• При настраивании выходных характеристик необходимо выбирать ток величиной в 1,6 раза большей, чем электроемкость аккума.
• Необходимо знать, что при подаче нагрузки на устройство, напряжение может понижаться от 1 до 2 Вольт. Почти всегда это не принципно.

Эти обыкновенные советы продлят срок службы гайковерта и обезопасят его обладателя от проблем.

Как указывает практика, самостоятельная переделка блока питания просит опыта и добротных теоретических познаний по электротехнике. Потому перед выбором нужно обусловиться, готовы ли вы издержать свободное время на составление схемы, сборку источника питания, в особенности при отсутствии подабающих способностей. Если убежденности нет, то спецы рекомендуют брать готовые зарядные устройства, тем паче что их цена на рынке невысока.

О том, как из аккумулятного гайковерта сделать сетевой, смотрите в последующем видео.

Let’s block ads! (Why?)

Этапы работ

Сперва для переделки саморезовёрта для работы от сети необходимо припаять электронного провода к контактам зарядки устройства. Соединение быть может непростым – провод почти во всем состоит из меди, а зарядка содержит латунные клеммы, что затрудняет их паяние. В этом как раз поможет кислота, которая прекрасно подходит в качестве соединительного элемента. Для этого нужно обработать ей латунные клеммы зарядки и припаять сетевой шнур к контактам. Отменно выполненное паяние обеспечит бесперебойную работу саморезовёрта в течение долгого времени.

Дальше нужно переработать неисправный аккумулятор. Для этого его вполне разбирают и вынимают все внутренности, наперекор советам изготовителя. Выкидывать внутренности в общую урну запрещено. Корпус выбрасывать не нужно – в него помещается груз для противовеса.

Собранный корпус с элементами питания Источник electshema.ru

Последующим шагом будет припаивание контактов шнура к выводам батареи, которую расположили снутри корпуса. Во время работ принципиально соблюдать полярность, по другому саморезовёрт будет закручивать в оборотную сторону. Исправляется это обыденным переключателем.

После чего шнур проводится в батарею с наружной стороны корпуса, зачем необходимо сделать отверстие под поперечник провода. Для надёжной фиксации провода в корпусе рекомендуется обмотать его изолентой снутри и снаружи, сделав особый замок, который надёжно закрепляет получившуюся конструкцию.

Последним шагом будет конкретная установка готового корпуса батареи в саморезовёрт от сети и его следующая эксплуатация.

Блок от ПК

Если сам блок питания сломался, существует несколько вариантов его подмены для эксплуатации устройства. Более обычной и удачный вариант – применить ненадобный блок питания от ПК с мощью более 250Вт.

Саморезовёрт, присоединённый к блоку ПК Источник a.d-cd.net

Подключение гайковерта к зарядному устройству

Нужно осознавать, что при низком напряжении имеют место утраты в кабеле, потому он должен быть сечением более 2,5 мм, а длина менее 1,5 метра. Для того, чтоб разобраться, можно ли подключить гайковерт к зарядному устройству, необходимо выполнить ряд действий.

Последовательность переделки на питание от ЗУ:

• Перепаять и переработать провода к зарядному устройству, обычно контакты размещены на видном месте, один отвечает за плюс, 2-ой за массу. При работах ЗУ должно быть отключено от сети.
• Потом нужно разобрать неприменимый аккумулятор, демонтировать старенькие элементы;
• В корпусе просверливается отверстие для кабеля, для плотного соединения, кабель обматывается изоляционной лентой либо фиксируется терм усадочной лентой.
• Для равновесного веса, на оставшиеся место нужно поместить кусочек плотного дерева либо резины, это поспособствует грамотной развесовке и рука не будет уставать при работе.
• Оканчивающим шагом нужно припаять провода к питанию электропривода, собрать корпус электроинструмента после переделки.

Источник: vsamodelino.ru
