Как пользоваться штангенциркулем: измерение деталей, шкала нониуса — полная инструкция

Для того чтоб устройство всегда работало ладно и проводило четкие измерения, для вас необходимо соблюдать все нужные условия хранения. Передвижную часть смазывайте машинным маслом, чтоб губы двигались плавненько и без огромных усилий. Во время работы соблюдайте технику безопасности, потому что края губок острые, – неопытный человек может ими пораниться. Они специально изготовлены такими, чтоб делать разметку.

Храните штангенциркуль в месте, где не будет излишней пыли, мусора, стружки и иных частей, которые могут забиться в механизм. В ближайшее время изготовители продают эти инструменты вкупе с футлярами. Они защищают устройства от воды, грязищи и пыли.

Если же грязь либо влага все-же добрались до штангенциркуля, то его нужно прочистить.

Потому что измерения могут проводиться в различных местах с различными критериями и некие знаки либо числа могут просто пропасть под слоем пыли либо грязищи, то до работы и после её окончания протирайте лицевую часть устройства, где можно узреть числа и где происходит застыл при помощи губок. Во время работы смотрите за тем, чтоб все губы держались плотно и не расшатывались. Основным достоинством штангенциркуля будет то, что он может дать показания с точностью до тысятичных мм, потому перекос губок может воздействовать на корректность измерений.

Если же губы шатаются из-за метода замера, а не из-за самого устройства, то их можно подтянуть при помощи стопорного винта. Он находится сверху штангенциркуля и по форме припоминает малюсенькое колесо. Его необходимо вывернуть так, чтоб губы соприкасались с измеряемой деталью либо поверхностью очень плотно.

Как работать?

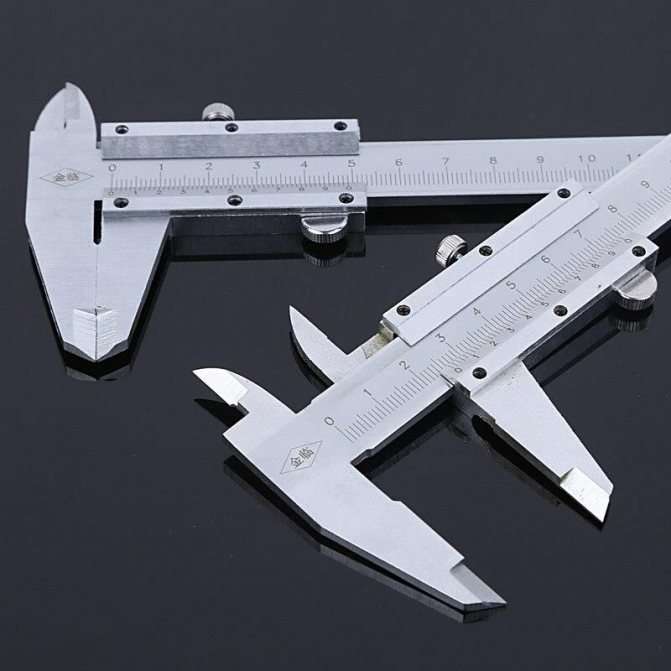

Для того для правильной работы штангенциркулем, необходимо осознать, как считывать показания. Тут все незначительно труднее, чем у обычный линейки. Дело в том, что у инструмента есть две шкалы. 1-ая (главная) – это миллиметровая. Она дает начальные данные по замеру. 2-ая (она же нониусная) поможет для вас измерить детали с высочайшей точностью. На ней можно распознать даже толики мм.

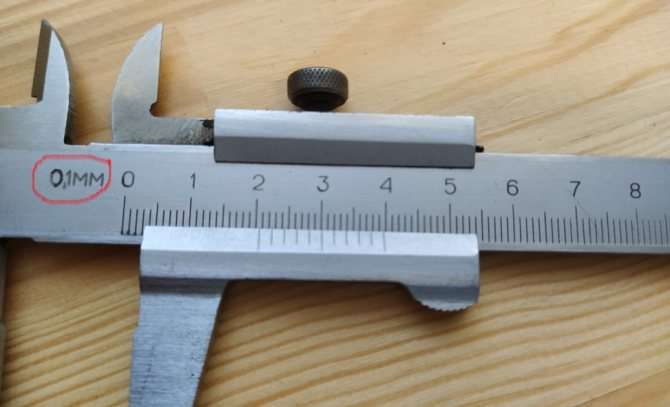

Нониус – это 0,1 мм, потому верный застыл может дать очень четкий итог. Но у каждых моделей штангенциркулей быть может различный шаг (одно деление). Обычно, длина шага указывается чуток левее на самой шкале.

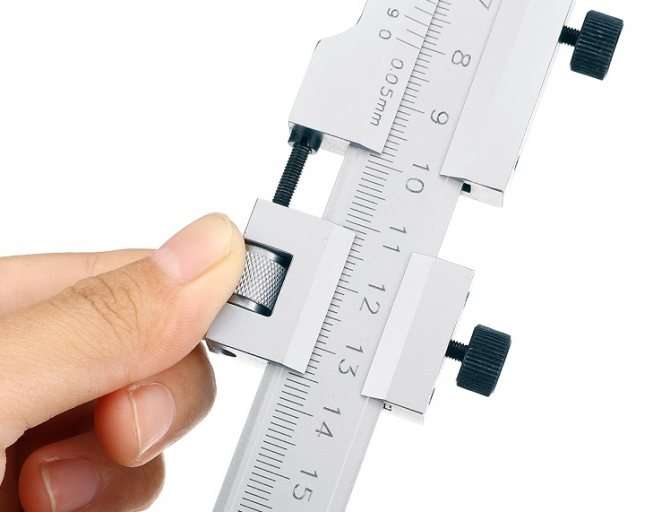

Также шкала нониуса быть может разной и по длине. У некоторых моделей она добивается 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем поточнее вторичная шкала будет выдавать показания. В главном нынешние штангенциркули определяют с точностью до 5 сотых мм (0,05 мм), более старенькие приборы имеют точность только до одной десятой мм (0,1 мм), что вдвое меньше.

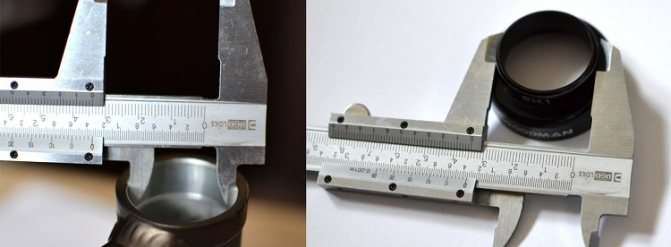

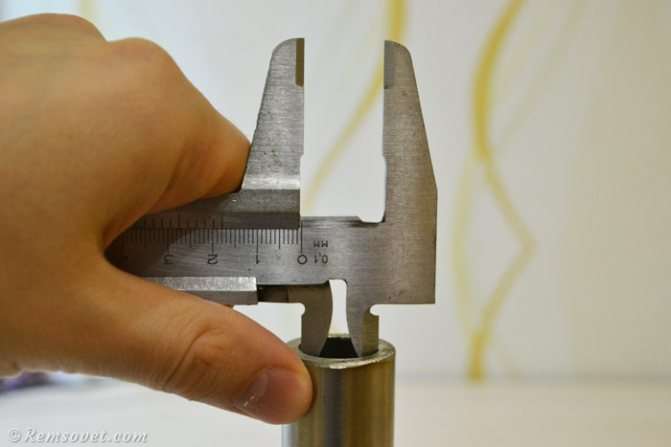

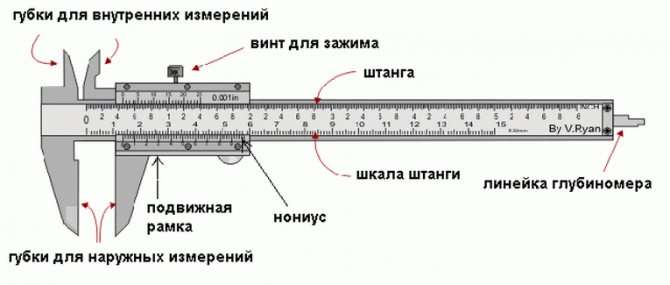

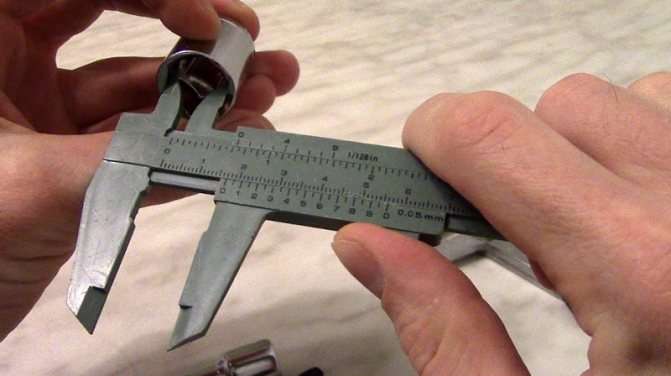

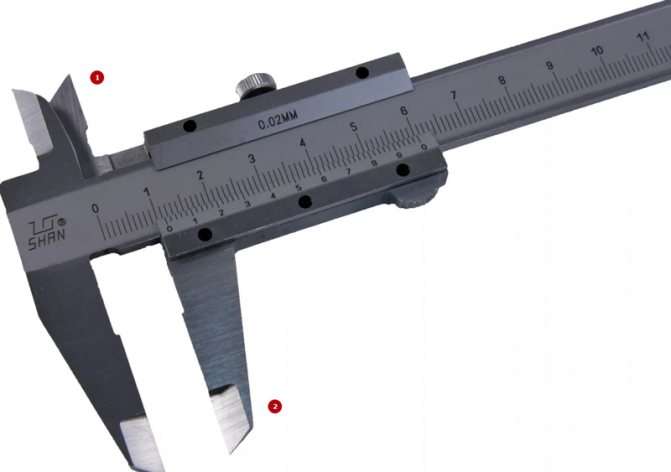

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды устройств. Верхней парой губок определяют внешнюю ширину и высоту. Нижней же делают замеры поперечника и внутренней ширины детали. Внутренние канавки должны плотно прижиматься снутри элемента, чтоб не было свободного хода и измерение поперечника было очень четким.

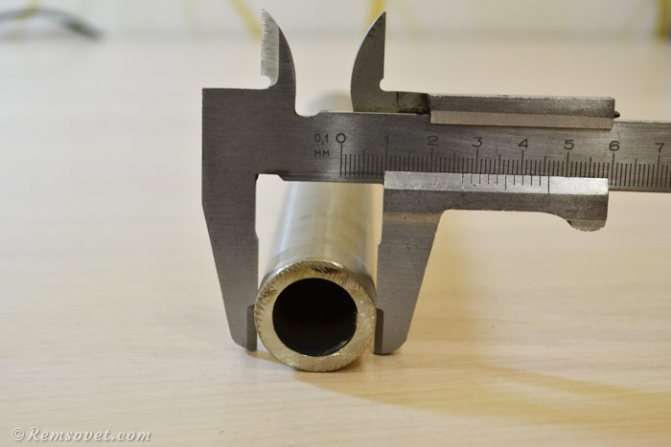

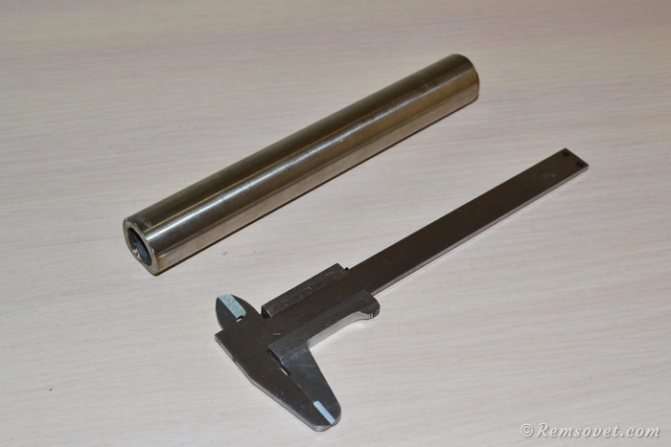

Эти губы могут раздвигаться на достаточно огромное расстояние, потому с помощью их можно измерить поперечник, длину, ширину и высоту трубы, огромного подшипника, больших деталей и других видов запасных частей. Но главным плюсом штангенциркуля будет то, что он может определять характеристики и очень малеханьких либо тонких предметов. К примеру, им можно замерить сечение кабеля, найти ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время огромного количества токарной либо слесарной работы пользуются конкретно штангенциркулем из-за его удобства и универсальности. Но этот устройство можно применяться и на стройке.

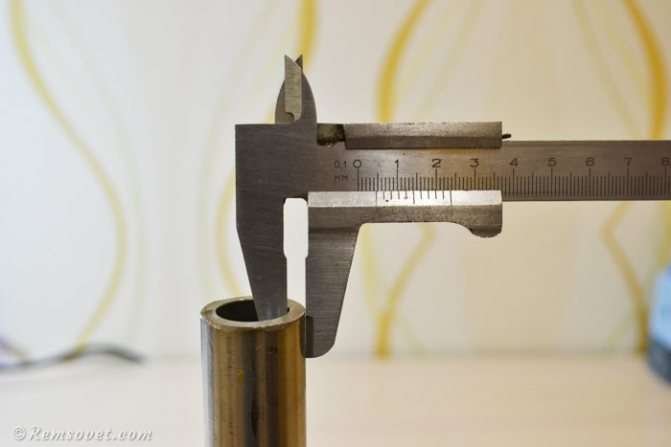

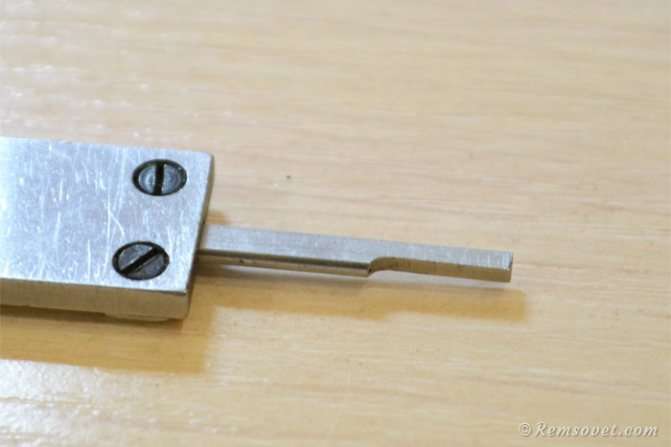

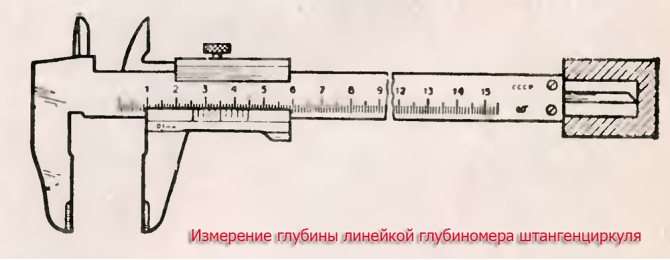

Также, кроме пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, при этом даже у малых деталей. Это приспособление выдвигается совместно с измерительной и нониусной шкалой.

Линия глубинометра очень узкая и тихо помещается в задней части штангенциркуля. Для того чтоб измерять глубину, просто опустите это устройство до упора в деталь (при всем этом положите её так, чтоб сама деталь имела опору) и сверху закрепите при помощи зажимного винта. После чего средством измерительной шкалы вы можете высчитать глубину таким же методом, каким определяют длину, высоту и другие величины.

Если вы не понимаете, каким сверлом пользовались для того, чтоб сделать конкретное отверстие, то просто определите поперечник.

Вообщем, штангенциркуль может ответить на многие вопросы, и после некой работы с измеряемой деталью вы можете изучить её на сто процентов. В комплекте со штангенциркулем может идти аннотация, потому вы сможете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его особым средством от ржавчины. Только смотрите, чтоб это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

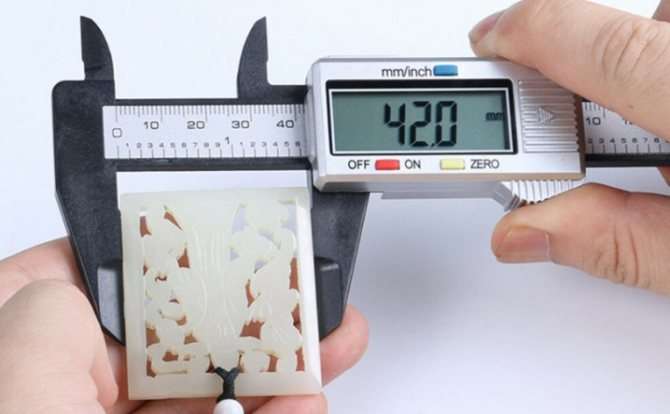

Есть и электрические виды штангенциркулей, но с ними нужно обращаться более аккуратненько. Сначала не допускайте попадания воды либо других жидкостей на устройство. В электрическом табло может произойти куцее замыкание, и выяснить четкие данные вы не можете.

Также не стоит определять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неправильными. До работы проверьте устройство и нажмите кнопку ON, чтоб штангенциркуль включился. После того как вы сняли показания и для вас необходимо поновой сделать застыл, то нажмите кнопку установки нулевого положения. Принцип включения приблизительно таковой же, как и у не программируемого калькулятора: после каждой операции значение необходимо скинуть.

Также в электрическом варианте штангенциркуля нужно поменять питание. Для этого откройте крышку защитного кожуха и поменяйте батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Что же все-таки это такое?

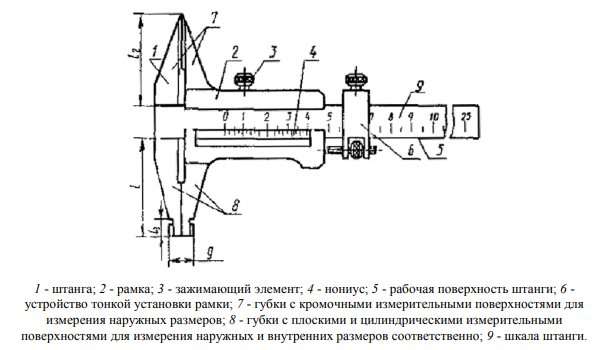

Заглавие инструмента происходит от германского Stangenzirkel. Измерительный устройство считается всеприменимым, относится к группе штангенинструментов – другими словами устройств для замеров, основанных на использовании измерительной штанги (громоздкой рейки с делениями). К этой группе также относят штангенрейсмусы, штангенглубиномеры и остальные.

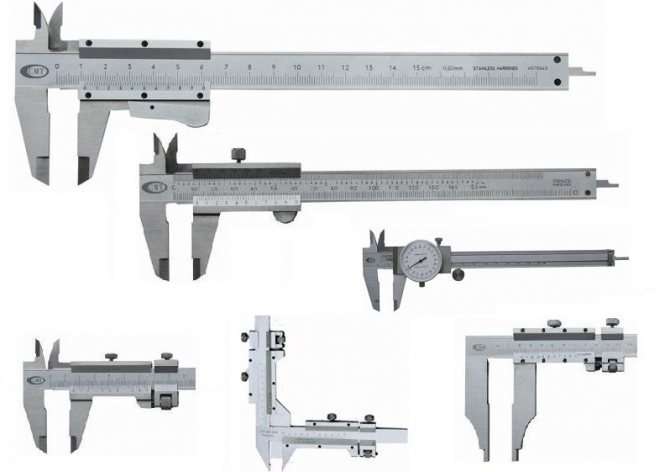

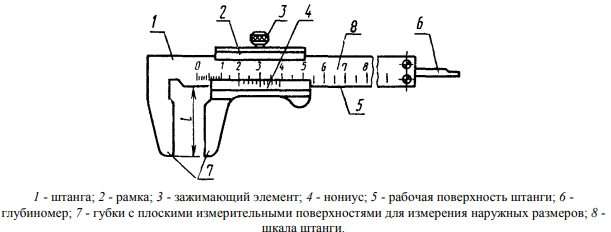

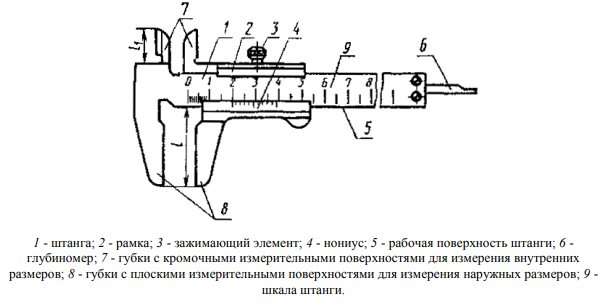

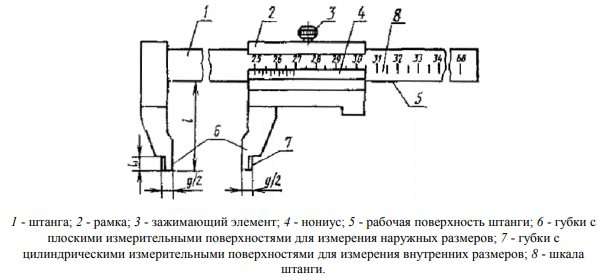

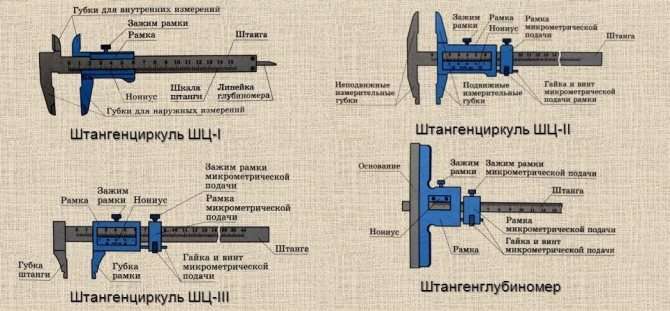

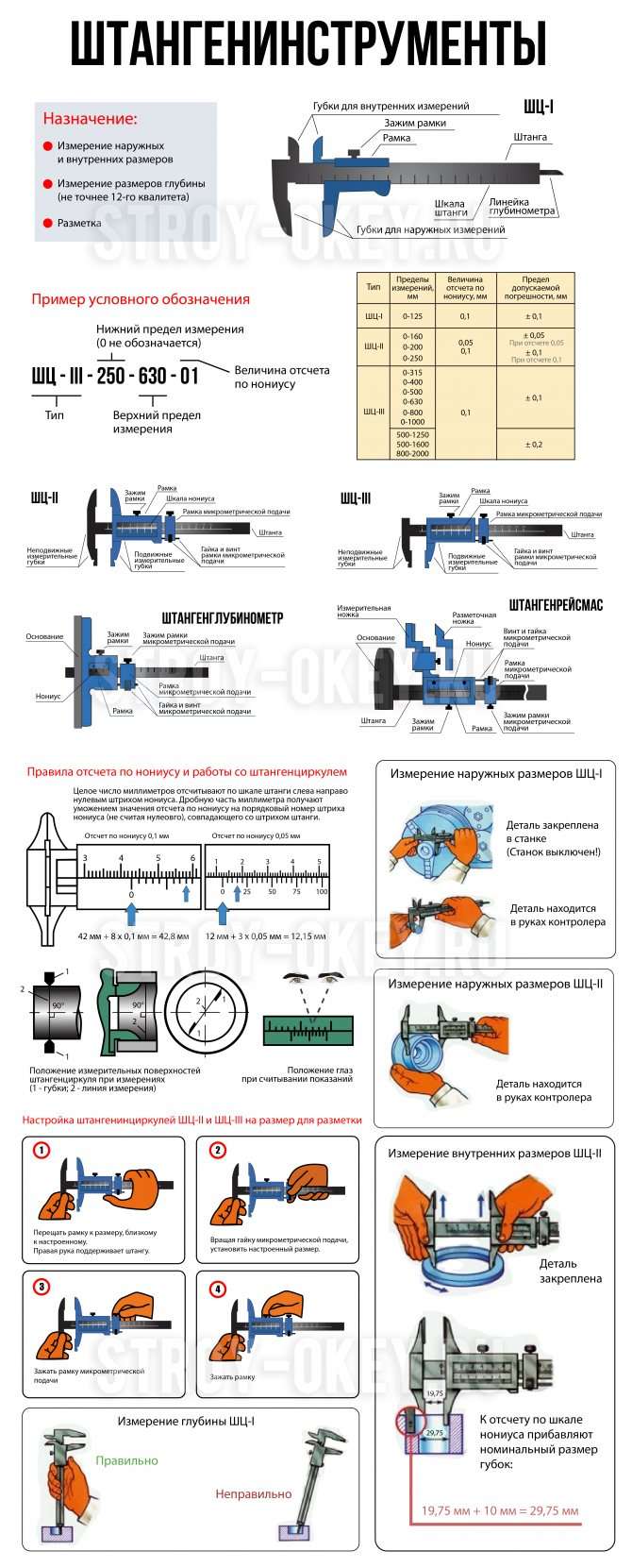

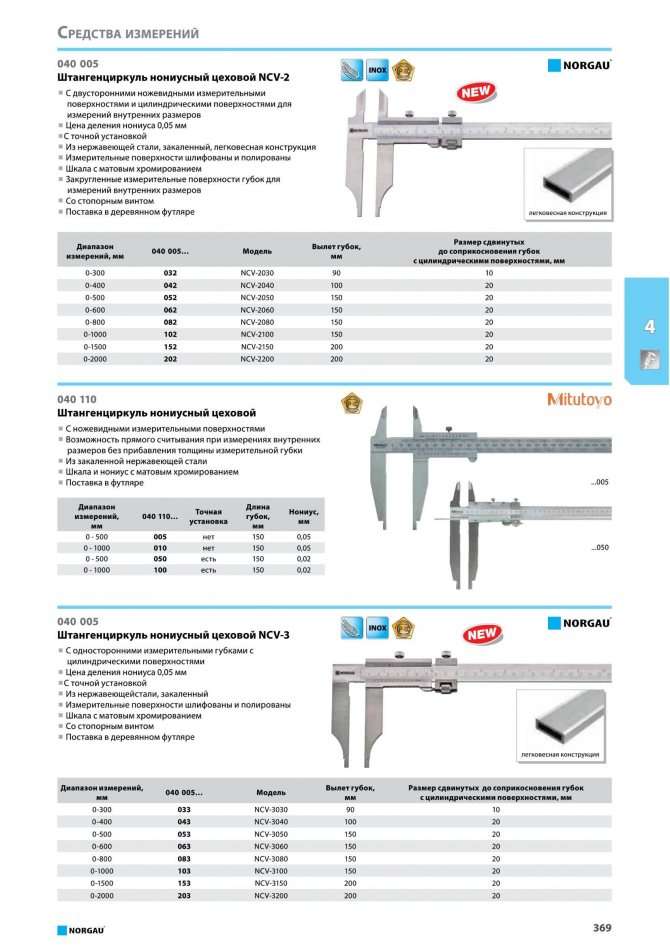

Сам инструмент имеет три разновидности – ШЦ-1 (двухсторонний штангенциркуль с глубиномером), ШЦ-2 (двухсторонний) и ШЦ-3 (однобокий).

Как понятно из определений и рисунка, 1-ая разновидность потенциально может замеров наружных и внутренних размеров, также глубины отверстий.

2-ая – только наружных и внутренних размеров.

3-я – только наружных размеров.

Есть также разновидность однобокого штангенциркуля с твердосплавными губами, так именуемый Т-1.

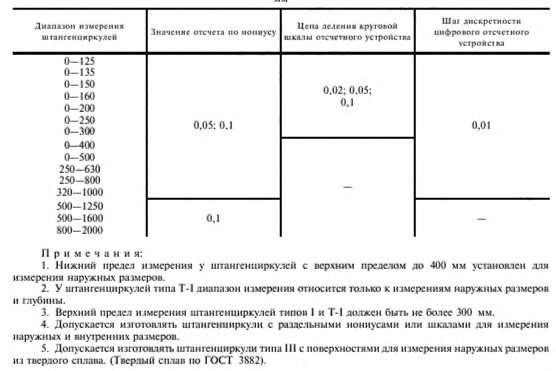

Качество производства и точность устройств нормируются ГОСТ 166-89. При всем этом, согласно эталону, агрессивно нормируется точность устройства – шаг дискретности, стоимость деления шкалы либо нониуса.

Как считывать показания?

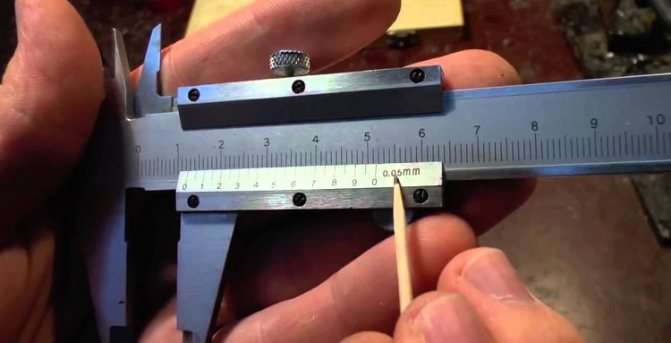

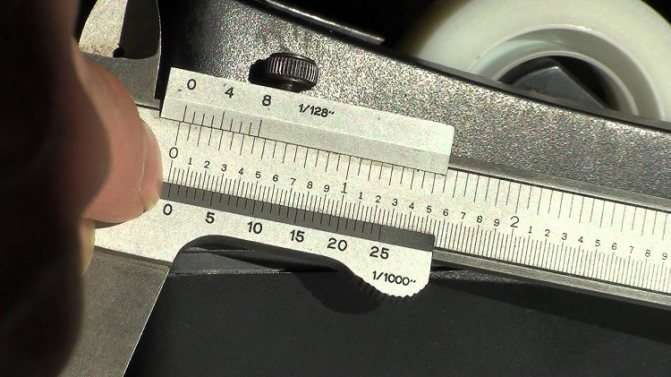

Начальный застыл производите по основной шкале. Выделите целое количество мм. Для того чтоб выяснить более четкие показания, отыскиваете опасности на нониусе (2-ой шкале). Для вас нужно будет отыскать, где опасности 2-ой шкалы совпадают с первой. Если вы на глаз можете найти по основной шкале, что показание поближе к концу мм, то и находить надсечки тоже лучше с конца нониусной шкалы. Конкретно опасности должны демонстрировать самые четкие показания.

В случае когда у вас совпадает несколько рисок, то таким штангенциркулем лучше не работать и даже не пробовать отрегулировать, потому что он неисправен. Совпадать могут только деления нулей, но они совпадают из-за того, что это схожие числа.

Если вы желаете приблизительно выяснить значение, то необязательно вглядываться в нониусную шкалу. Главное значение можно найти и по измерительной. Бывает и такое, что значения на шкалах стираются либо становятся не заметны. Для наилучшей сохранности обезжирьте эти поверхности и протрите тряпкой, ведь так вы будете созидать все деления.

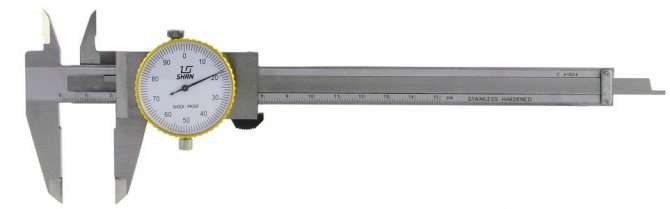

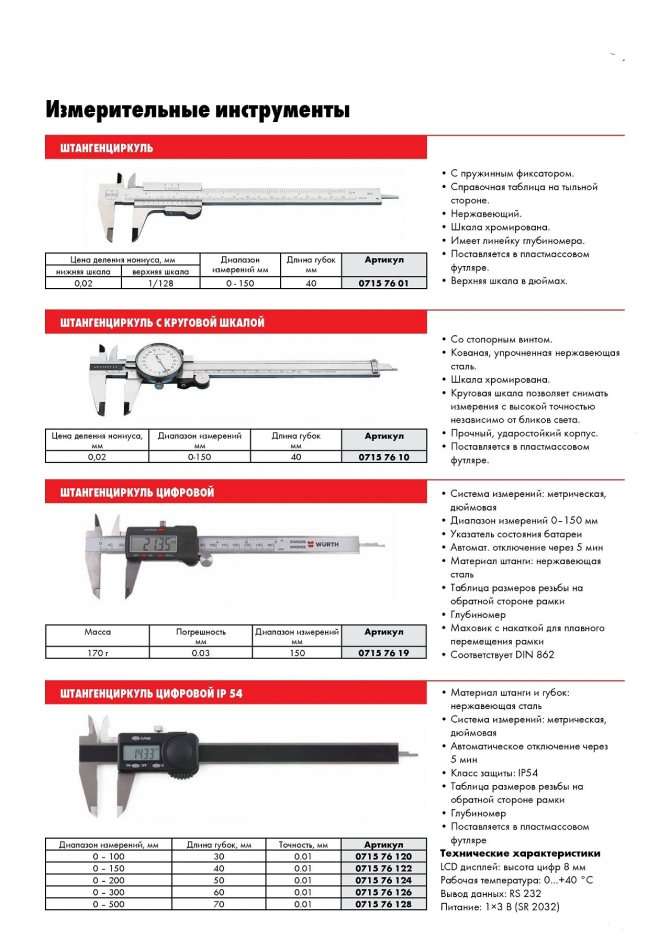

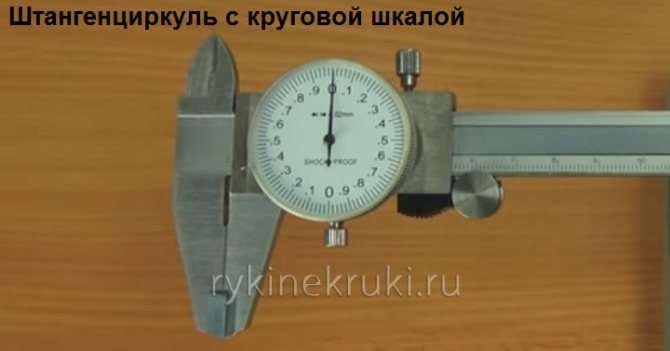

В продаже есть и другие типы штангенциркулей, к примеру: циферблатный и электрический.Циферблатный изготовлен в форме круга, где стрелка указывает определенную меру. Эта операция подменяет высчитывание характеристик на нониусе. Электрические варианты куда проще в работе, но дороже. Для вас необходимо будет только провести измерение (хоть какое, это быть может глубина, поперечник, длина), и на электрическом табло высветится цифра. Это и будет разыскиваемое значение. Оно также может иметь точность в 0,05, 0,02 либо 0,01 мм.

Эксплуатация штангенциркуля — главные правила и советы

Перед тем, как измерить поперечник трубы либо произвести другие измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Нередко на неисправности мучаются штангенциркули циферблатного типа. Их достаточно один раз уронить, чтоб они демонстрировали с большой погрешностью либо совсем вышли из строя. Проводить проверку перед измерением необходимо хоть какого измерительного инструмента. Принцип проведения проверки последующий:

1. Взять в руки инструмент и свести губы совместно. Меж соприкасающимися губами просвет должен быть фактически неприметным. Если просвет большой, то инструмент непригоден к применению
2. При сведении губок совместно, шкала на подвижной рамке и недвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
3. Очистить устройство от загрязнений при наличии таких. Если на корпусе инструмента имеются признаки ржавчины, то ее необходимо удалить, по другому это воздействует не только лишь на точность измерений, но к тому же на способность к работе устройства

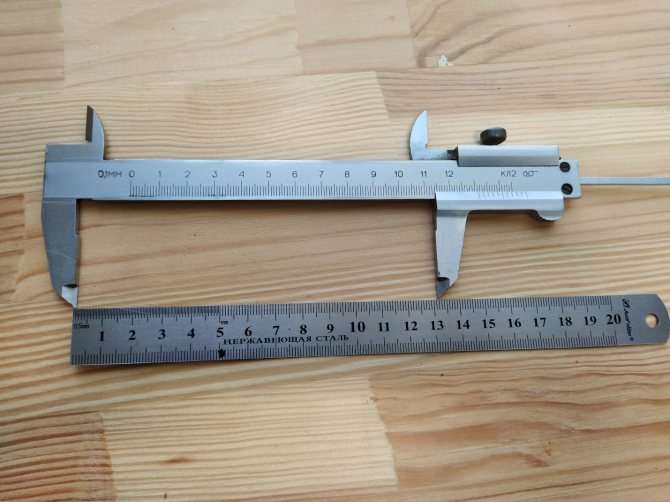

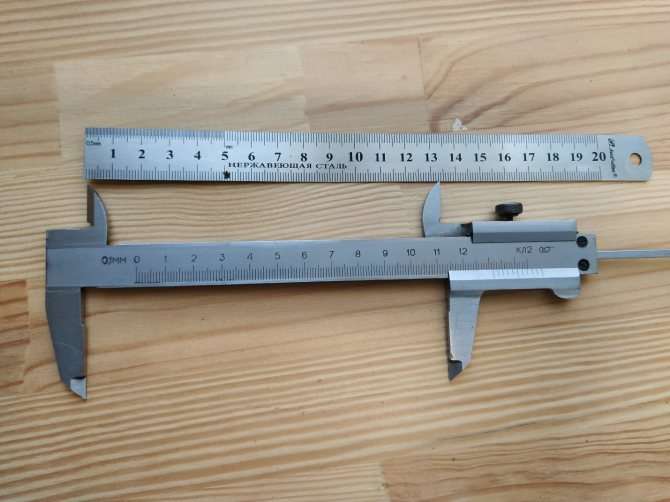

Штангенциркуль — это модернизированная линейка, которая позволяет не просто определять размеры, но к тому же получать четкие показания. Как нужно проводить измерения с помощью штангенциркуля, знают далековато не многие. Как воспользоваться устройством, учат еще в школе, но эти познания стремительно забываются, в особенности если длительно не брать в руки устройство либо совсем пользоваться им в единичном случае.

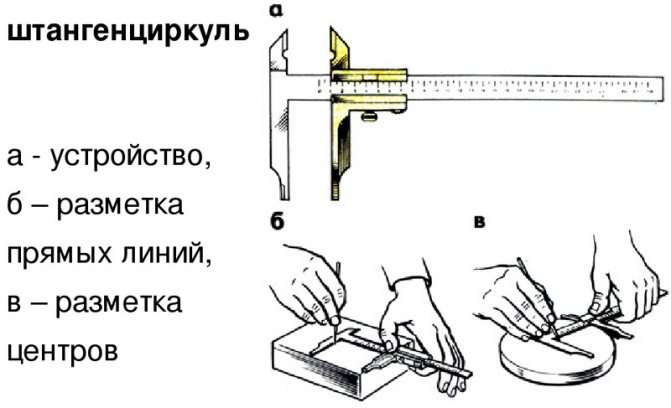

Проведение разметочных операций

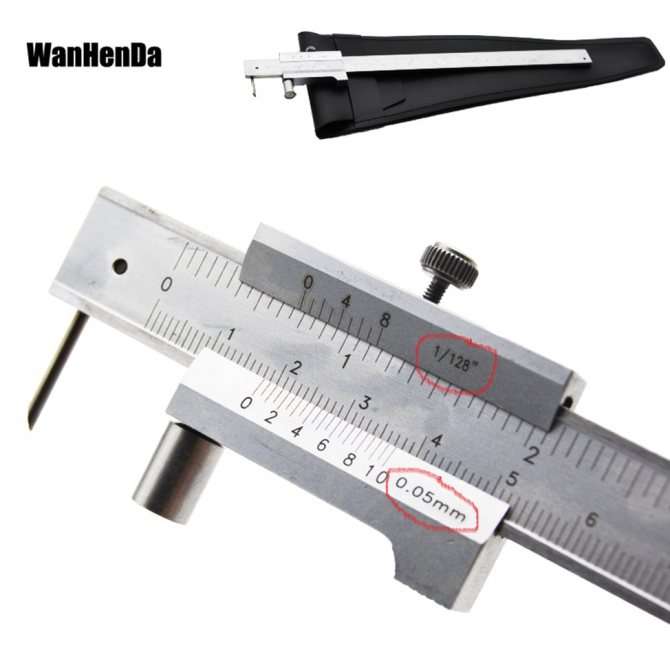

У штангенциркуля находится огромное количество функций, потому его можно использовать и для разметки. Этот процесс находится в зависимости от типа устройства устройства. Дело в том, что нижние губы (которыми и проводят разметку) могут быть не только лишь прямоугольными с внутренними извивами, да и круглыми. Всяко внутренняя кромка вырезана специально таким образом, чтоб нижней губкой можно было делать отметки.

Для этого сделайте застыл и мало придавите нижней губкой на материал, где вы будете делать отметку. Благодаря тому, что кромка незначительно подточена, она будет своеобразно царапать и отмечать. Также можно не прибегать к способу поцарапывания, а просто бросить штангенциркуль на месте и сделать отметку при помощи маркера, карандаша либо других предметов.

Если вы делаете разметку по плану детали, то не забывайте про масштаб, ведь он не всегда 1 к 1.

Недочеты оборудования

Способность к работе этой техники зависит от источника электропитания, что мешает в самое неподходящее время. Также стоимость приспособления еще больше, ежели у механического инструмента, что обуславливает в большей степени профессиональную сферу его внедрения. Устройство характеризуется высочайшей чувствительностью к падениям, вибрациям и механическим воздействиям, так как эти причины влияют на состояние электрического устройства для считывания данных. Сбои, связанные с программной средой, тоже могут привести к потере работоспособности.

Недочеты оборудования, обычно, относятся только к дешевеньким моделям китайского производства. Спецы отмечают малую износостойкость, нехорошее качество и хрупкость материала. В некоторых ситуациях на экране могут случаться скачки характеристик, также путаница в сотых толиках значений, поэтому для работы с таким устройством необходимо иметь некую сноровку. Но дорогостоящие и высококачественные штангенциркули лишены этих недочетов.

Вероятные ошибки

Новенькие начинают делать много ошибок во время первых замеров и следующей работы. Можно привести примеры, когда начинающие люди начинают определять внутренний поперечник верхними губками, которые созданы для измерения поверхностей детали.

Также новенькие не всегда смотрят за стопорным винтом: он у них свободно прогуливается. А ведь эта самая часть устройства накрепко фиксирует деталь в тисках, что дает очень четкие измерения.

Все приходит с опытом, и нет способности разузнать все тонкости штангенциркуля, не используя его, потому самая основная профилактика против ошибок – это практика.

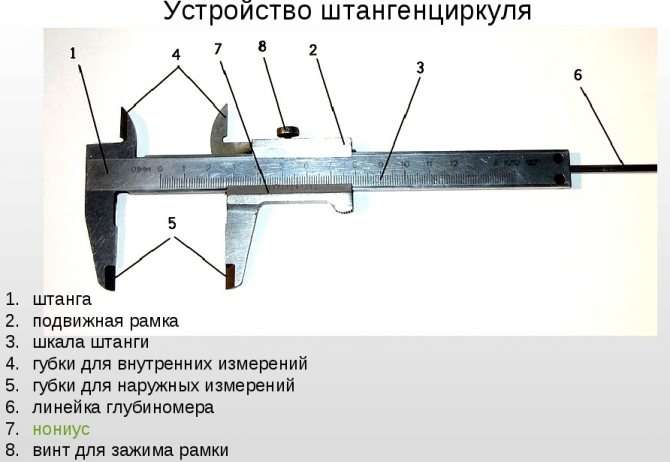

Конструктивные нюансы устройства

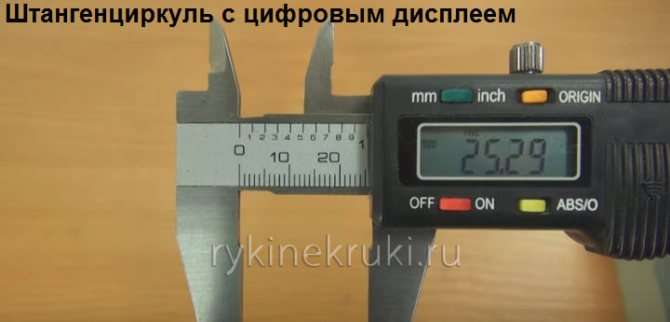

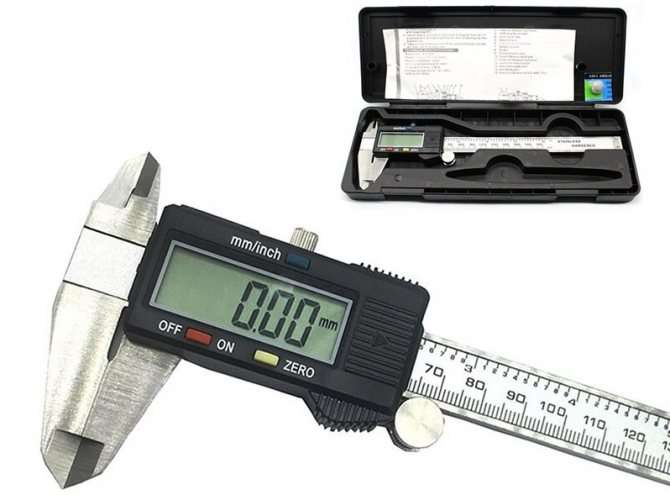

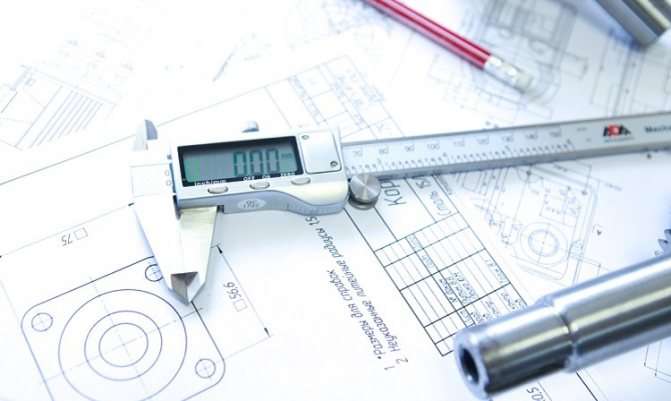

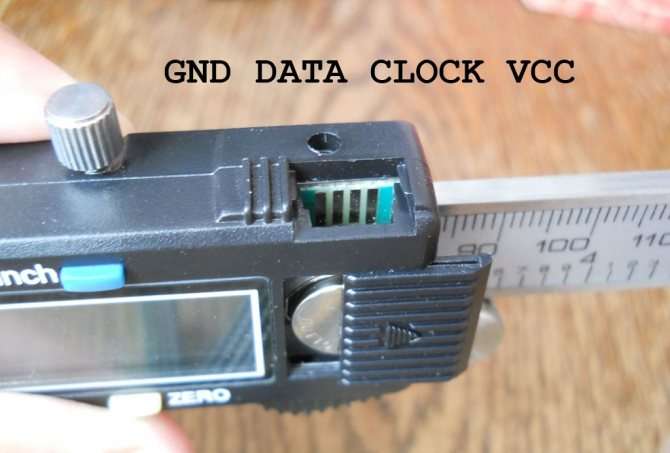

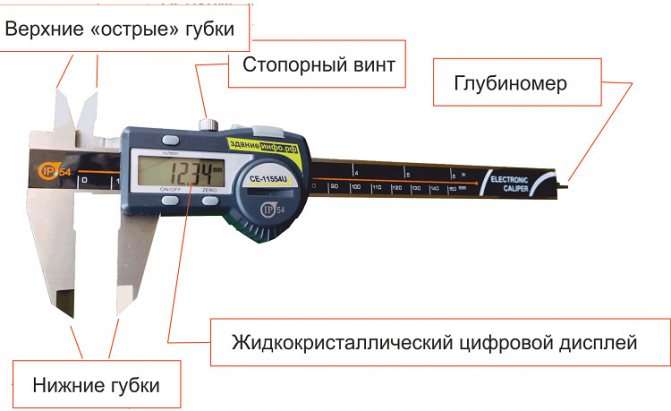

Главные элементы цифрового измерительного инструмента подобны тем, которые установлены в стандартных моделях, но здесь есть ряд электрических частей. В общем, штангенциркуль цифрового типа в себя включает:

• губы для измерения внутренних поверхностей;
• губы для измерения наружных поверхностей;
• штангу;
• передвижную рамку;
• источник питания (батарейку либо АКБ);
• ролик, позволяющий изменять длину;
• кнопку сброса;
• кнопку включения/выключения;
• кнопку переключения дюйм/мм.

Наличие доп опций и кнопок находится в зависимости от той либо другой модели. На неком инструменте даже установлены модули для передачи инфы средством беспроводных технологий. В общем, главные элементы схожи у всех приспособлений.

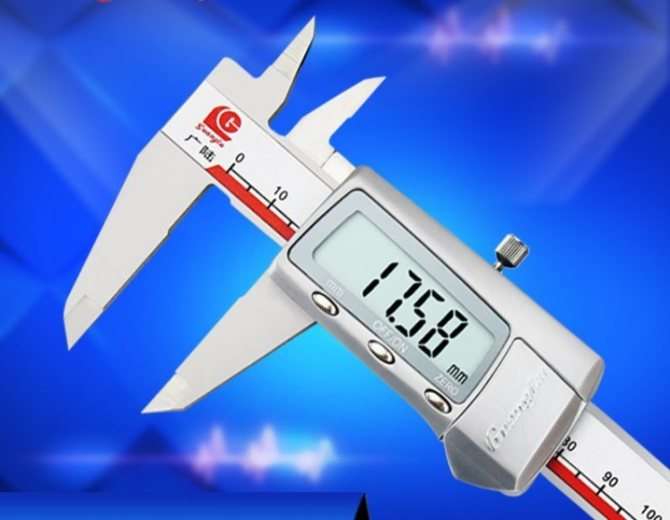

Для того чтоб узреть информацию, полученную в процессе измерений, не требуется напрягать свои глаза и вглядываться — контрастный и высококачественный экран показывает большие цифровые знаки, что очень комфортно при недостающем освещении либо дилеммах, связанных со зрением. На линейке электрического штангенциркуля есть доп шкала в миллиметрах и дюймах, поэтому им можно воспользоваться даже в выключенном состоянии.

Механизм работы

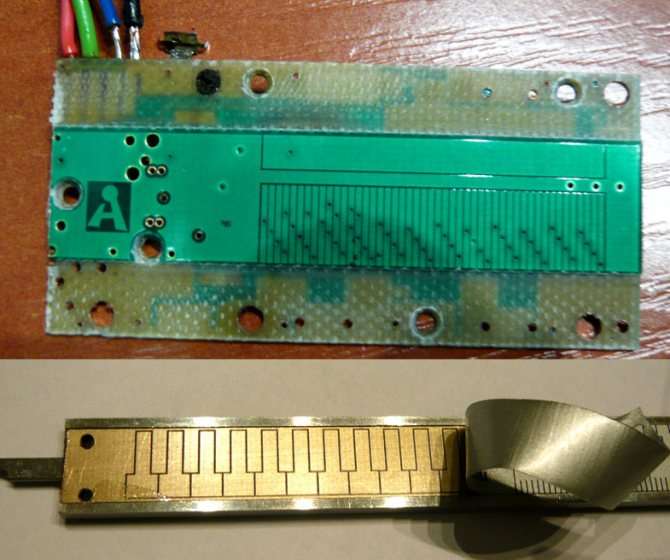

Механизм работы хоть какого штангенциркуля основан на совпадении подходящих меток шкалы на стационарной и выдвижной частях. Но у цифрового устройства есть свои особенности. Тут используют емкостную матрицу с кодировщиком. Проще говоря, в схеме работает пара обычных конденсаторов, включённых один через другой, а верхняя пластинка каждого из них – общий вывод. Чтоб сделать емкостное сочетание, применяется несколько обкладок конденсаторов.

Такая система обладает чувствительной реакцией на движение сенсора. Вращающейся частью в данной системе является ползунок. Недвижная часть помещена в железную линейку. Цифровой блок с ползунком закреплен на перемещающейся части штангенциркуля. При раздвигании губок штангенциркуля не просто двигается подвижная часть, а крутится ползунок, оттаскивающий её в подходящую сторону.

В микросхеме длительной памяти, либо ПЗУ, «сидит» микропрограмма, загружающаяся в микропроцессор при каждом включении цифрового модуля и организующая его работу. Она интерпретирует данные, принятые с сенсора штангенциркуля через АЦП, в показания, и выводит их на экран.

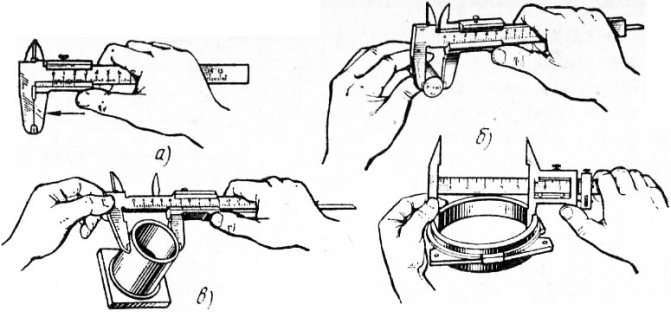

Процесс измерений

Как воспользоваться штангенциркулем? При всей собственной кажущейся простоте он является высокоточным устройством. Его следует хранить и использовать в определённых критериях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой выполняются измерения, находится в границах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не обязаны иметь следов загрязнения, деформации, и иных изъянов. То же касается и рук, работающих со штангенциркулем.

Пример: до измерения губы сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: главная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор меж губами до плотного контакта, микрометрическим винтом фиксируют рамку и считывают итог. Поначалу по верхней рамке определяют главное число, а потом, по нониусу – его мантиссу.

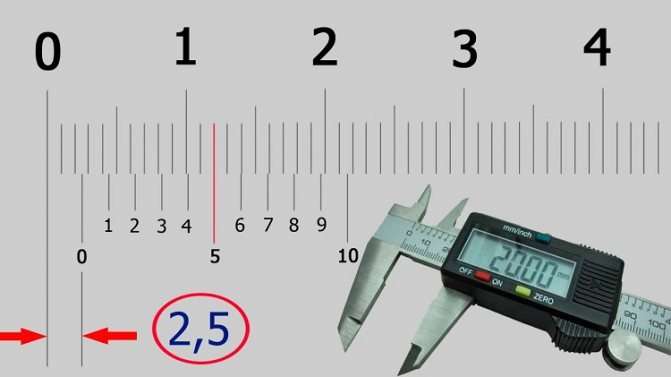

Как воспользоваться шкалой штангенциркуля? Соответствующая особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует кропотливо очистить, протереть мягенькой фланелью, а, при хранении – смазать маслом малой вязкости.

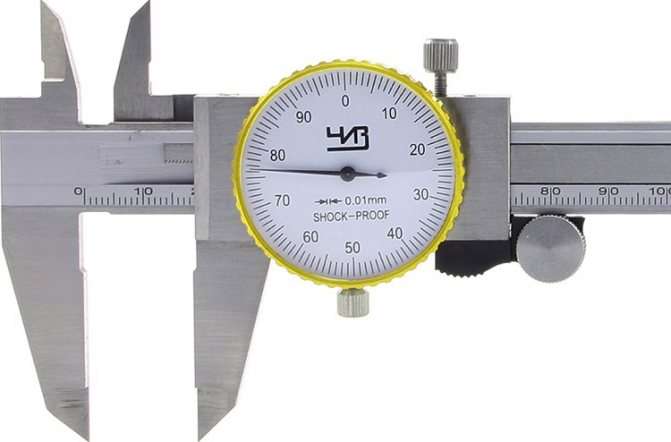

Как воспользоваться штангенциркулем с циферблатной отсчётной головкой? Тут итог мантиссы считывается по свидетельствам стрелки, а основной – как и в прошлом случае – по основной шкале штанги.

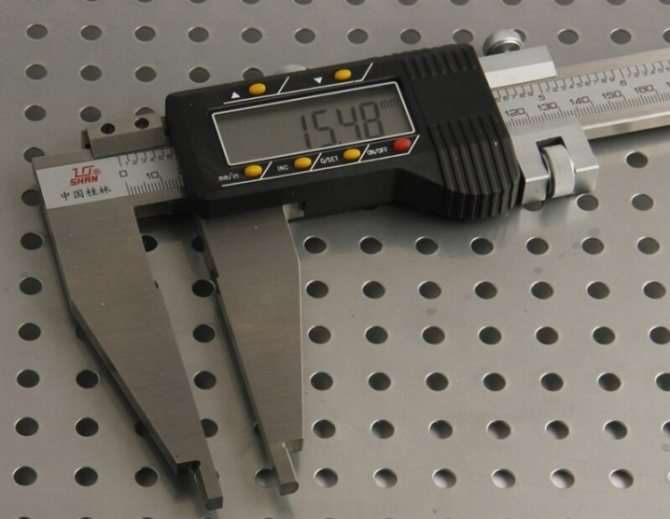

Как использовать электрического типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля прошлых показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими клавишами, делают требуемые измерения. До использования следует проверить уровень напряжения, т.к. при разряженной батарее устройство либо ничего не будет демонстрировать, либо давать недостоверный итог.

Процедура измерения не находится в зависимости от точности нониуса: как воспользоваться штангенциркулем 0,1 мм, так и использовать шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как воспользоваться штангенциркулем 0,05 мм, и как воспользоваться штангенциркулем 0,02 мм. Основное тут – вовремя делать поверки, и хранить инструмент в требуемых критериях.

Правила хранения инструмента

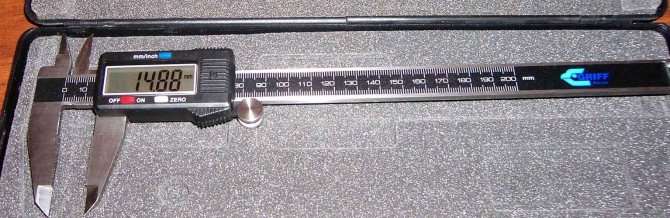

Штангенциркуль нередко носят в общей сумке с остальными инструментами. Но этого делать не следует. Ведь у него есть подвижная часть с достаточно чувствительной настройкой. Пыль и песчинки могут просто заклинить механизм. Для хранения идеальнее всего выбрать жёсткий футляр с мягенькой внутренней отделкой. Временами измерительные лапки нужно раздвигать и протирать штангу. Если же инструмент очень загрязнился, и подвижные элементы смещаются рывками, то его можно испытать помыть в солярке.

А вы умеете воспользоваться штангенциркулем?
