Винтовая лестница своими руками – как сделать винтовую лестницу из дерева на второй этаж: расчет, схема + фото-видео

Прекрасная и комфортная винтообразная лестница довольна ординарна и прекрасно подходит для организации перехода на чердачный либо мансардный этаж.

Самым комфортным можно считать тот факт, что сделать её можно из хоть какого изделия не прибегая к услугам экспертов. Установка этой маленькой части дизайна при соответственной подготовке продолжается не подольше 1-го денька.

Виды и особенности винтообразных лестниц

Особенность винтообразной либо лестницы в том, что ступени фиксируются радиально, относительно реального либо воображаемого центра. Проекция лестницы на пол образует окружность либо многоугольник. Винтообразные либо спиральные лестницы по конструкции разделяются на несколько типов:

1.

Ступени опираются на центральную опорную стойку и на стенки по периметру; 2. Ступени опираются на центральную опорную стойку; 3. Ступени опираются на гнутые тетивы либо огораживание; 4. Ступени, защемлённые в опорной стойке.

Изготовка частей

Итак, беря во внимание проведенный расчет, необходимо сделать составные элементы своими руками.

Опора

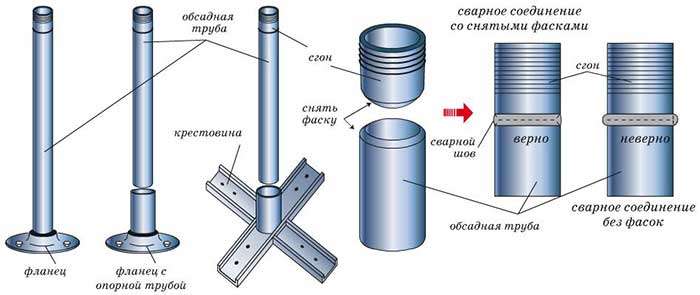

В качестве опоры сгодится неважно какая труба от 5 см в поперечнике. Она должна быть толстостенной из металла и новейшей, если вы желаете, чтоб лестница прослужила пару лет.

Раз высота составит 3 метра (высота от пола до верхней кромки пола на втором этаже), то длина трубы должна быть хотя бы 3.1-3.2 метра для того, чтоб ее можно было накрепко установить своими руками в пол ниже и при всем этом ее высоты достаточно.

Ступени

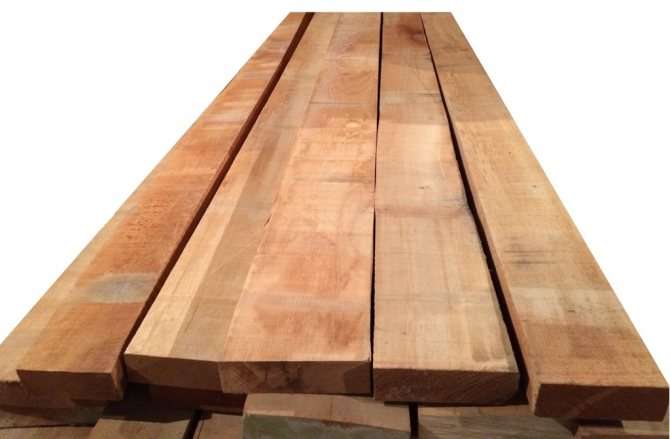

Закупите строганную доску бука, ясеня, дуба – по способности широкую. По опыту мастеров можно использовать проклеенную древесную породу.

Фото:

Соберите бруски в одну панель, волокна ориентированы в различные стороны. Проклейте брусья меж собой и зажмите струбцинами для высыхания.

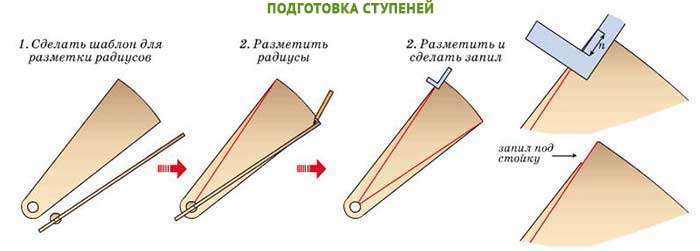

Когда брусья высохнут, приложите к получившемуся листу шаблон. Обведите два контура – один ровно по шаблону, а другой наружный – оставив припуск в 5 мм, который после будет обработан до подходящего.

Самая верхняя ступень является, на самом деле, площадкой, поэтому ее необходимо сделать широкой, большего радиуса.

Если в ступенях должны быть отверстия для монтажа на саму опорную стойку, то их выбирают фрезой своими руками сразу в нескольких досках, которые укладывают в стопку и укрепляют струбцинами.

Стойки и балясины

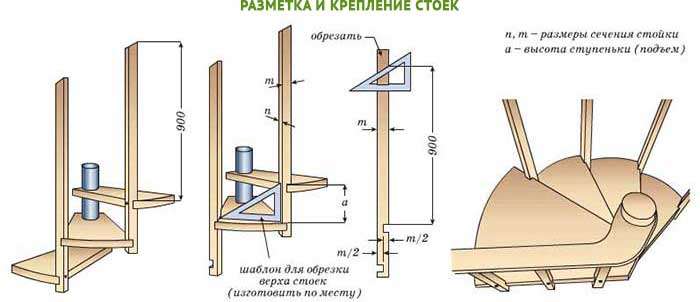

Для стоек сгодится клееный брус с размером сечения 5х5 см.

Последние стойки должны соединять сразу две ступени, что спасет их от проворачивания.

Фото:

Стойки могут клеиться своими руками прямо в отверстия, крепиться поверх ступеней либо же быть насажеными на ступени выпилами.

Перила

Отлично смотрятся древесные и тонкие стальные перила.

Древесные можно сделать методом склеивания брусков меж собой.

Но загвоздка кроется как раз в гнутой форме: у вас дома есть гибочный станок?

Поэтому лучше заказать их раздельно сообразно размерам лестницы в магазине мебели.

Принципные плюсы и недочеты винтообразных лестниц

Плюсы

:

1.

Занимает не достаточно площади и места помещения. Если ширина ступени 1 м, совместно с центральной опорой поперечник конструкции составляет приблизительно 2,2 м. Практически лестница занимает наименее 2 м2 площади. Угол наклона винтообразной лестницы быть может до 45°С. Если попробовать сделать на этой же площади маршевую лестницу, то угол придется делать существенно больше; 2. Зрительно наращивает высоту помещения; 3. Наименьший расход материалов и наименьшая цена по сопоставлению с маршевой лестницей; 4. Широкие способности эксклюзивных дизайнерских решений.

Недочеты

:

1.

Винтообразные лестницы имеют не очень широкие ступени, движение по ним просит осторожности и привычки. Достаточно проблематично разминуться на винтообразной лестнице двум людям, передвигать габаритные предметы. Потому правильно использовать винтообразные лестницы в помещениях без насыщенного движения; 2. Узлы и элементы винтообразных лестниц имеют огромную сложность по сопоставлению с обыкновенными.

Четкий расчет — осторожный установка

Винтообразная лестница, сделанная своими руками, должна быть, сначала, надежной и неопасной. Нужно также сделать очень комфортабельные условия для подъема и спуска. Потому принципиально все этапы работы делать трепетно и строго придерживаться правил, которые советуют мастера. Это касается четкого выполнения расчетов, производства всех деталей и монтажа. Все материалы и комплектующие для такового изделия должны быть высочайшего свойства.

В погоне за оригинальностью дизайнеры часто запамятывают о безопасности лестницы

Совет! Исследования проявили, что более 70% делают 1-ый шаг на ступени при подъеме либо спуске правой ногой. Потому винтообразная лестница лучше должна закручиваться против часовой стрелки

Чтоб сделать очень комфортную и неопасную лестницу, необходимо учесть последующие аспекты:

• Расчет винтообразной конструкции всегда начинают с подбора рационального поперечника и количества ступеней (определяют как отношение высоты меж уровнями к высоте ступеней).

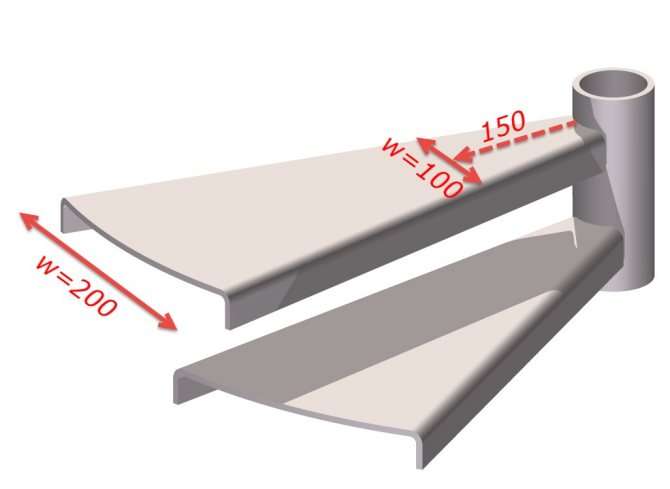

• Принципиальна форма: все ступени таковой лестницы забежные. Имеют форму клина. Узенькая часть проступи должна быть не меньше 10 см, широкая — не больше 40 см. Ширина в ее середине — порядка 20 см, та как конкретно на этот участок в большинстве случаев ставят ногу. Комфортные ступени винтообразной лестницы

• Центральная стойка-опора изготовляется из крепких материалов и обязана иметь поперечник не меньше 5 см. Хороший материал для производства опоры — металл

• На поворотных лестницах советуют устанавливать только проступи. Подступенки в таких конструкциях мешают постановке стопы на поверхность, что может привести к соскальзыванию ноги и падению. Отсутствие подступенков позволяет людям с различным размером ноги идиентично комфортабельно передвигаться по лестнице

• Высоту витков советуют вычислять с учетом роста самого высочайшего жильца дома. Расчеты проводят с припасом в 10- 20 см. Это нужно в целях безопасности и удобства: чтоб на некоторых участках не пришлось наклоняться.

Материалы для производства винтообразной лестницы

Задаваясь вопросом как выстроить (сделать, сделать) винтообразную лестницу своими руками, необходимо знать, что ограничений в материалах нет:

— твёрдые породы дерева (дуб, бук, клён); — листовой либо профилированный металл; — стекло и керамика; — пластик; — мрамор и другие виды отделочных камешков; — железобетон.

Очевидно, все обозначенные материалы используют в разных сочетаниях.

Рекомендую: Как правильно окаймлить смотровую яму

О видах и материалах лестниц Вы сможете выяснить по ссылкам: бетонная лестница своими руками, древесная лестница своими руками, лестница на 2-ой этаж.

Лестница и стиль вашего дома: из чего можно строить?

Материалы различны, не страшитесь сочетать. У вас есть возможность проявить фантазию и взять для производства:

• дерево;
• металл;
• стекло, бетон и камень.

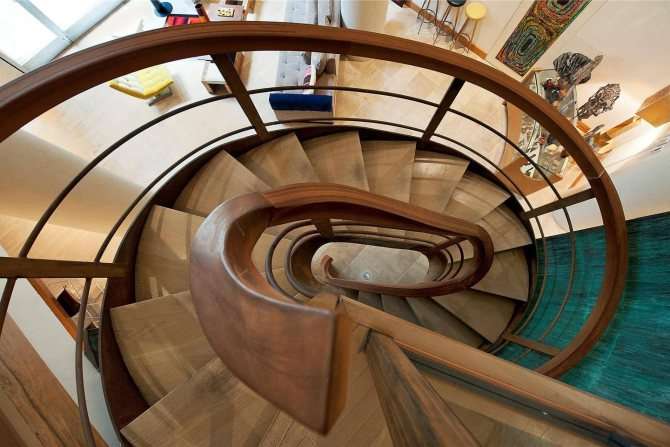

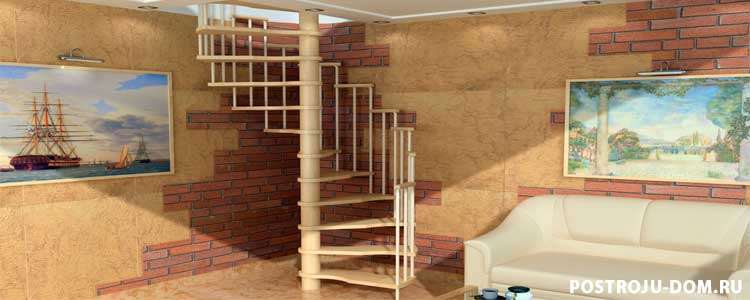

Схема винтообразной лестницы из дерева Нередко для внутренних лестниц употребляется одно только дерево. Логично, благодаря податливости материала, признательно откликающегося на хоть какой вид обработки, будь то резьба, расцветка, морение, винтообразные древесные лестницы гармонически вписываются в атмосферу пригородных «деревенских» домов в стиле рустик, кантри, прованс. Там, где употребляется много природных материалов, лестница с древесными ступенями и балюстрадой нужная деталь интерьера.

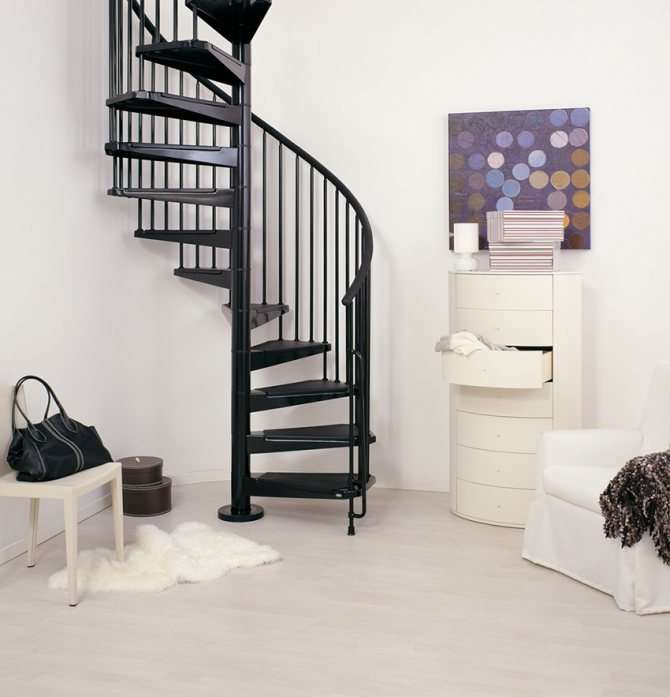

Железную лесенку с ажурными литыми ступенями на данный момент встретишь только в музеях и древних особняках. Без роскошных украшений, лаконичную можно узреть в подсобных помещениях, на аварийных выходах и грозных «заводских» интерьерах.

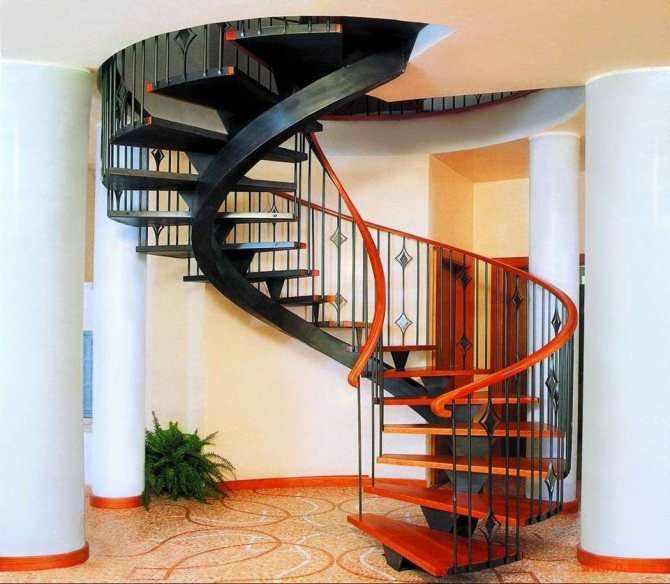

В большинстве нынешних домов предпочитают сочетание металла и дерева либо металла и стекла. Лестница винтообразная железная с древесными ступенями — часто встречающийся вариант.

Её можно узреть в обмысленных интерьерах лофт и эко, минималистичных и серьезных.

Винтажные, стилизованные под модерн, в традиционном доме. И в обычных коттеджах, без чёткой привязанности владельцев к какому-либо направлению в обустройстве собственного места.

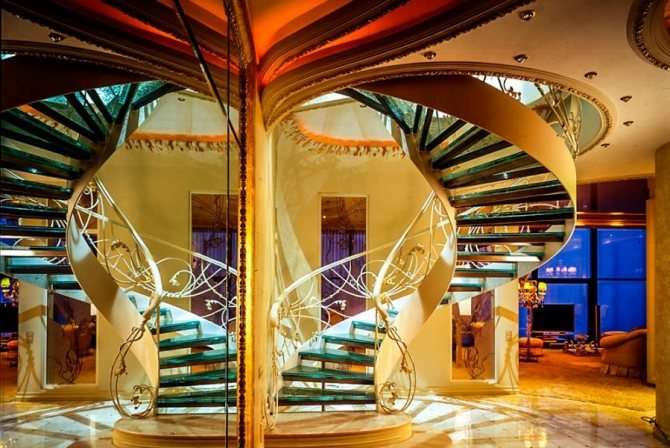

Стекло без других материалов употребляется очень изредка. Все равно ступени, так либо по другому, закрепляются на железных струнах либо направляющих. Ну и не всякий домохозяин будет рад такому сооружению.

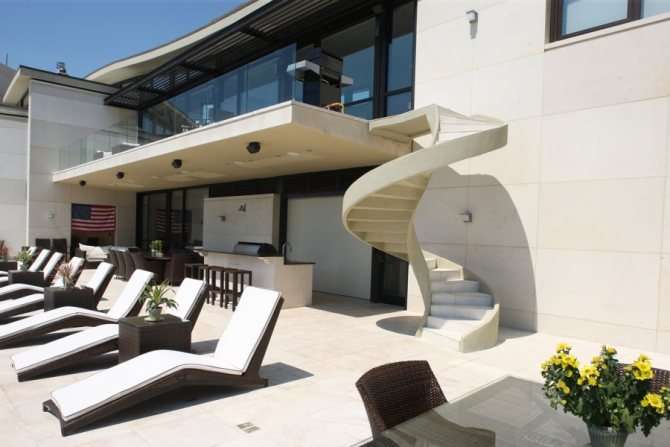

Бетонные и каменные лесенки — спирали не так и редки

Потому такие лестницы удел ультрасовременных строений.

Бетонные и каменные лесенки — спирали не так и редки. В большинстве случаев неэстетичная поверхность запирается этим же деревом и паркетом.

В текущее время такие лестницы инсталлируются исключительно в помещениях, где высочайшие потолки и много свободного места. Зато служит еще подольше, чем лестницы из дерева.

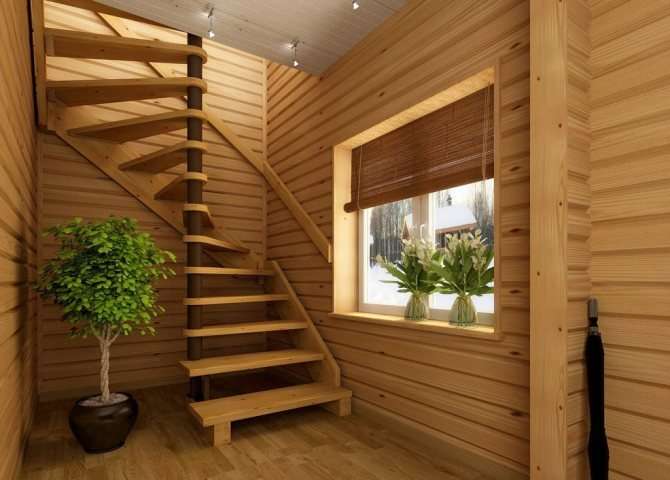

Нередка в личных хозяйствах полувинтовая лестница. Одна часть, которой представляет собой ординарную и знакомую лесенку, а другая закручивается по спирали.

Потому что же выстроить своими руками у себя дома таковой привлекающий взор и нужный предмет как винтообразная лестница?

Проектирование и конструирование винтообразной лестницы

Приступая к проектированию винтообразной лестницы, следует учитывать ряд требований:

1.

В конструкции винтообразной лестницы не следует использовать подступёнок – (вертикальный элемент, соединяющий меж собой примыкающие ступени). При шаге на неширокую часть ступени это обезопасит идущего человека от соскальзывания ноги. 2. Ступень винтообразной лестницы в средней части должна составлять более 20 см. 3. Для гарантии надёжности узла крепления ступеней средняя опорная стойка должна составлять в поперечнике более 5 см. 4. Высота меж витками должна быть больше людского роста, два метра и больше. В данном случае при подъёме либо спуске не будет необходимости наклоняться. 5. В полном повороте лестницы должно быть более 12-ти ступенек.

Перед тем как приступить к изготовлению винтообразной лестницы своими руками, нужно правильно выполнить расчёт ее характеристик. Исключительно в этом случае винтообразная лестница будет комфортной, а основное – неопасной.

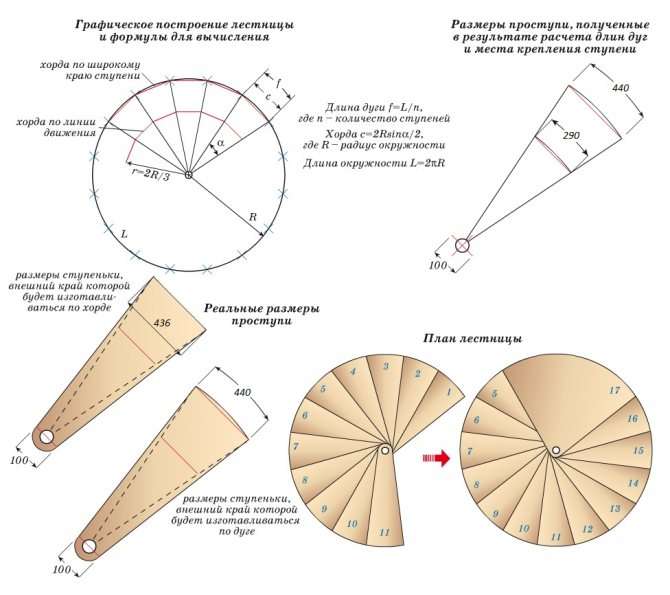

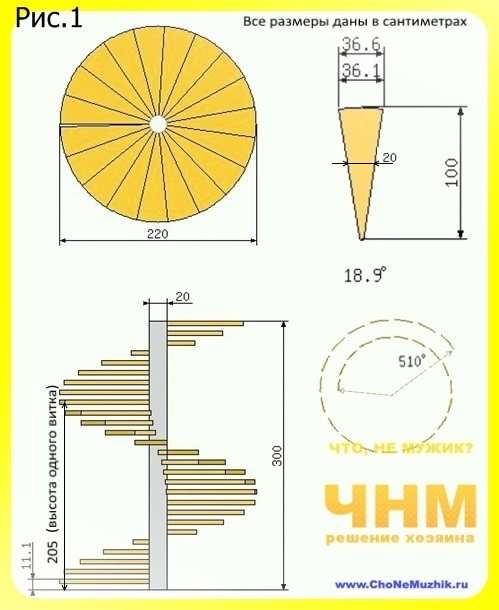

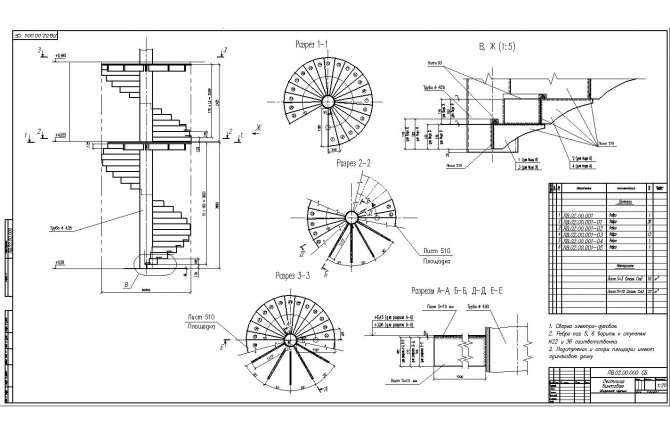

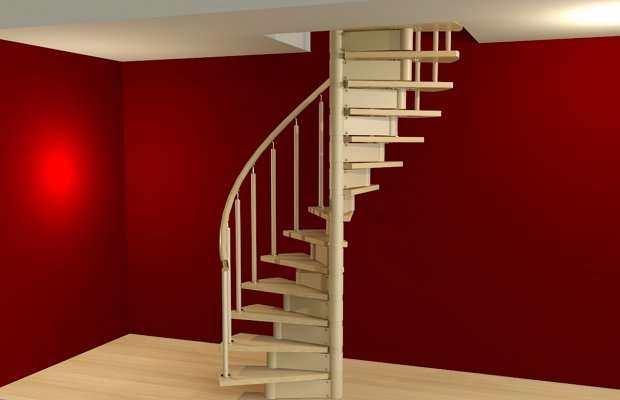

Разглядим пример расчета лестницы на центральной несущей стойке (рис. 1).

Высоту этажа (от пола первого до пола второго этажа) принимаем 3 м, ширину лестницы – 1 м, поперечник стойки 20 см.

Определяем общий поперечник будущей лестницы. Это сумма поперечника опорной стойки лестницы и ширины 2-ух ступенек (ступень + стойка + ступень):

2х1,0+0,2=2,2 м.

Чертим окружность приобретенного поперечника.

Сейчас нужно найти радиус траектории перемещения человека, идущего по лестнице. Для этого делим напополам сумму поперечника опорной стойки и ширины ступени:

(1+0,2)/2=0,6 м.

Определяем нужное количество ступенек на один виток, зачем длину траектории перемещения человека делим на среднюю ширину ступени:

2х3,14х0,6/0,2=18,84. Округляем до 19.

Дальше, высота ступени.

Высоту витка делим на 19 равных частей. Расстояние от первой до последней ступени витка (высота витка) должна быть больше высоты человека. Принимаем высоту 2 м, плюс ступень 5 см, получаем высоту витка:

2+0,05=2,05 м.

Сейчас вычислить высоту ступени не составит труда:

2,05/19=0,11 м.

Полное количество ступенек лестницы:

3/0,11=27,3 шт.

Округляя, принимаем количество ступенек 27 шт.

Для уточнения конечной высоты ступени, делим всю высоту лестницы на принятое количество ступенек: 3/27=0,11 м. В нашем случае высота ступени не поменялась, но время от времени значение просит поправки.

Посчитаем общий угол поворота. Ширину ступени умножим на общее к-во ступеней:

36,1х27=974,7 см

Длина окружности лестницы

3,14 (число пи) * 220 = 690,8 см

Делим на 360 градусов = 1,92 см/град. Сейчас разделим на приобретенное значение всю длину «винта»: 974,7/1,92 и округлив получим 510 градусов.

Рекомендую: Вопрос: Нужна лестница на 2-ой этаж, места не много

Расчёт закончен, нужные характеристики определены.

Высота подъема — 300 см Поперечник лестницы — 220 смВнутренний поперечник — 20 смКоличество ступеней — 27 штОбщий угол поворота лестницы — 510°Толщина ступеней — 5 смВысота ступеней — 11.1 смУгол ступени — 18.9°Длина ступени — 100 см Доп размеры ступеней:

Ширина ступени 36.1 см, ширина заготовки 36.6 см

Изготовка и установка радиальный лестницы

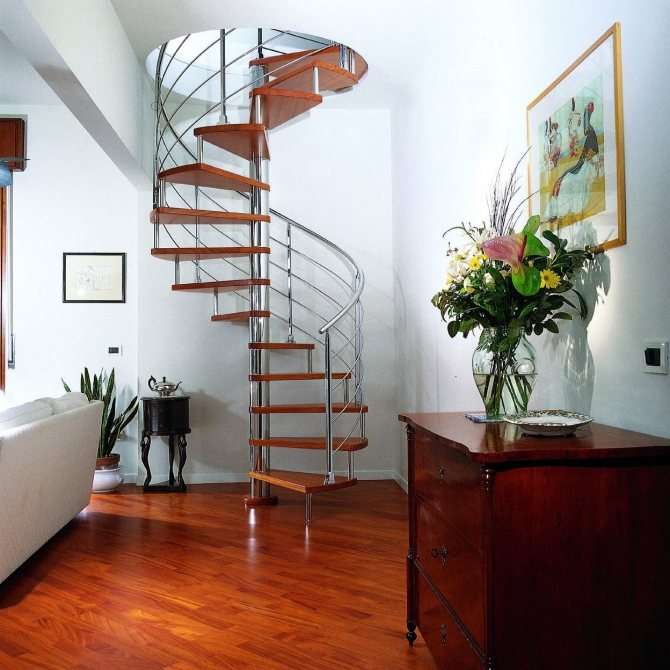

Функцию центральной опоры в описываемых винтообразных конструкциях в большинстве случаев делает железная труба сечением 5–7 см. Также можно сделать своим руками главную стойку из крепкой и толстой древесной балки. Центральную опору нужно монтировать на выбранное для нее место строго по вертикали. При всем этом опорная точка (под ней понимают древесные либо бетонные полы) должна без заморочек выдерживать нагрузку на радиальную лестницу.

Установка и фиксирование в вертикальном положении головного столба делается: метизами различных типов (к примеру, анкерными болтами); средством заливки бетонной консистенцией основания применяемой опоры. При использовании крепежных частей из металла для вас будет проще выставить своими руками главную стойку по вертикали. А вот при заливке трубы бетоном будет нужно дополнительно крепить ее особыми растяжками и выверять с помощью их прямой угол.

Фиксирование головного столба лестницы в вертикальном положении

Древесные ступени для радиальный лестничной конструкции рекомендуется изготавливать из древесной породы клена, бука либо дуба. Эти породы деревьев отличаются завышенной прочностью. Ступени из них будут служить для вас очень длительно.

Для вас необходимо будет взять прямоугольную доску определенных размеров, разрезать ее на искосок, чтоб получить две проступи трапециевидной формы. После чего их края требуется закруглить, выполнить кропотливую обработку кромок и нанести на будущие ступени несколько слоев лака. Если вы не любите ходить по лакированным ступенькам (боитесь поскользнуться), можно обработать их морилкой либо особыми пропитками, которые владеют грязеотталкивающими качествами. В данном случае поверхность ступенек будет более шероховатой.

Установка ступеней на центральную опору производится с внедрением втулок. Направьте внимание – высота этих крепежных частей должна быть равной дистанции меж 2-мя ступенями. На участки соприкосновения втулок и соединений ступеней следует проложить шайбы. Они защитят изделия из дерева от деформирования во время эксплуатации конструкции и механических повреждений.

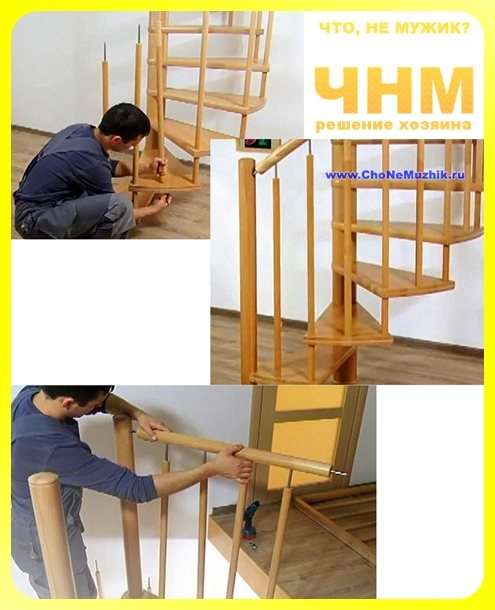

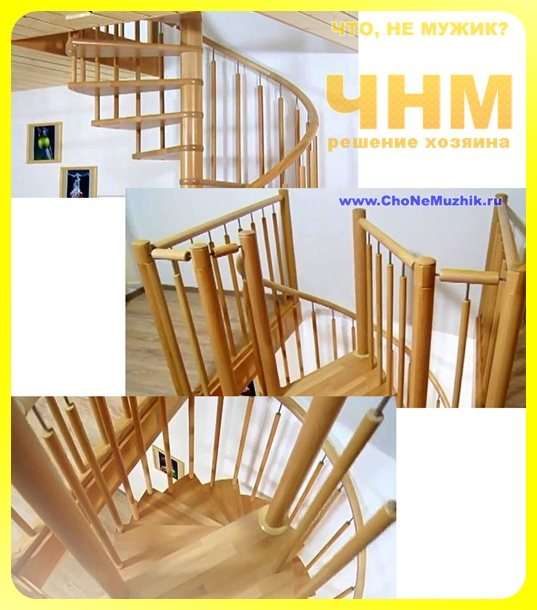

Установка винтообразной лестницы своими руками

Сейчас приступим к практическому решению вопроса как сделать винтообразную лестницу своими руками. Работы производим в таковой последовательности:

1.

Установка и крепление центральной стойки; 2. Установка ступенек и распорных втулок; 3. Крепление высшей части лестницы; 4. Установка перил и поручней (подробнее об устройстве перил своими руками, Вы сможете выяснить из соответственных материалов на веб-сайте).

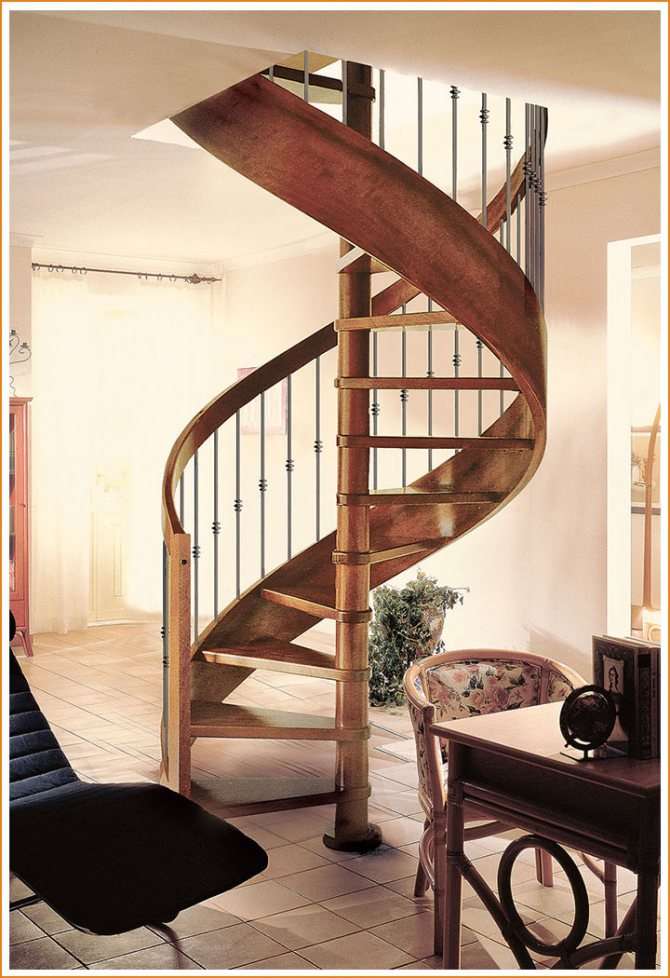

Разглядим установка на примере одной из достаточно обычных лестниц: древесная винтообразная лестница с консольным защемлением ступенек на центральной стойке. Материал – бук. Все составляющие элементы посильно сделать своими руками при помощи токарного станка по дереву и ручного электроинструмента, либо заказать (вполне либо отчасти). Крепления и маленькие составляющие детали приобретаются в магазинах стройматериалов.

1.

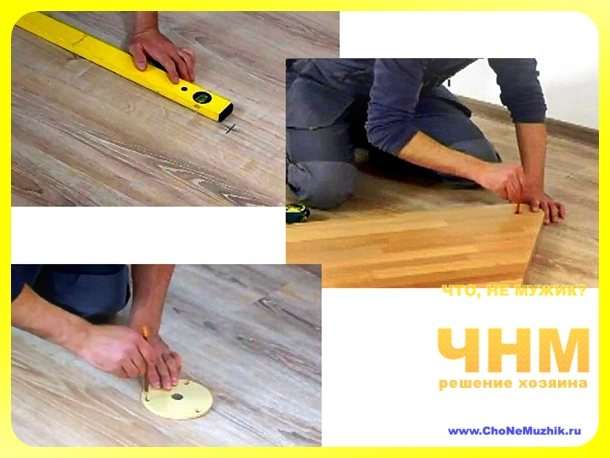

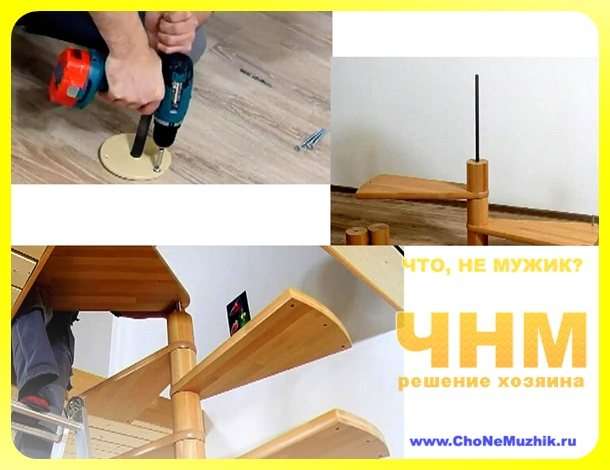

При помощи отвеса переносим точку угла проёма в потолке на пол. Это исходная точка для расчёта положения центральной опоры.

2.

Чертим на полу линию, параллельно полосы проёма в потолке. Прикладываем к ней верхнюю опорную площадку и определяем положение опоры лестницы. Фиксируем основание опорной стойки лестницы.

3.

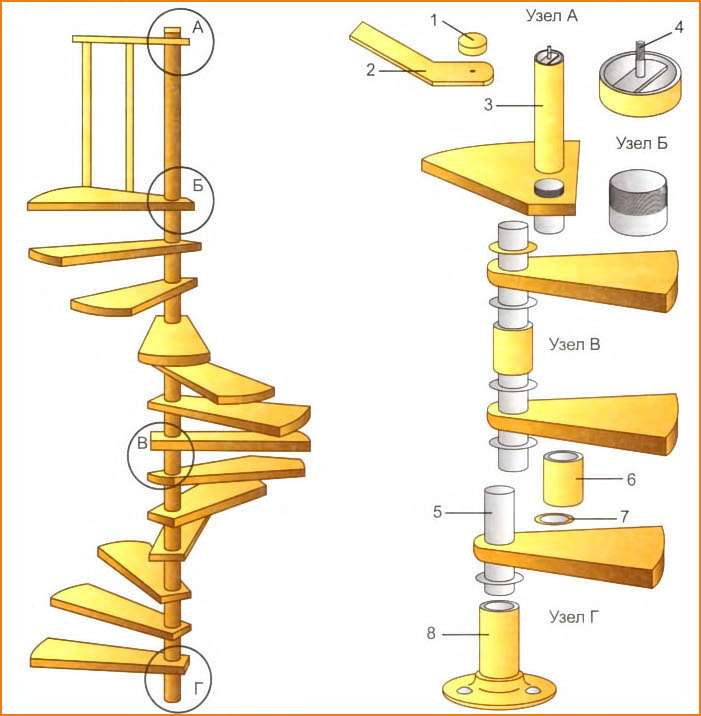

На железный сердечник центральной опоры винтообразной лестницы надеваем цилиндрический древесный элемент и первую ступень. Аналогично устанавливаем другие элементы. Так как лестница на данном шаге монтажа не имеет верхней точки крепления, для стойкости (равновесия) конструкции следует временно развести ступени в обратные стороны.

4.

Собрав центральную стойку и ступени, фиксируем верхнюю площадку. Она служит креплением вертикальной стойки лестницы и придаёт жёсткость всей конструкции.

5.

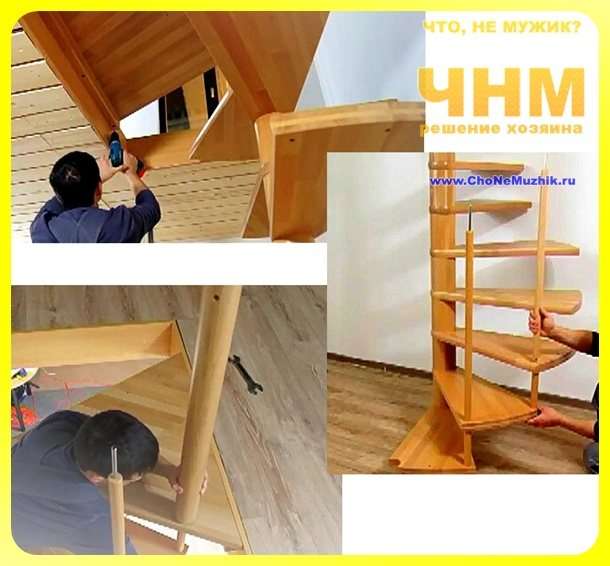

Монтируем стойки перил. Зрительно стойка опирается на ступень, пронизывает ступень выше и поддерживает перила. По сути стойка составная. Железный болт-сердечник проходит снизу через две ступени и завершается чуток выше верхней ступени. Далее навинчивается стойка. Меж ступенями на болт надевается древесный цилиндр-распорка. Такое конструктивное решение обеспечивает неплохую пространственную жёсткость конструкции.

6.

На верхней площадке устанавливаем верхнюю крайнюю стойку перил лестницы и крайнюю стойку огораживания второго этажа. Аналогичную стойку устанавливаем понизу лестницы. Стойка огораживания второго этажа размещена по одной оси с опорной стойкой лестницы.

Рекомендую: Достоинства и недочеты кирпичных домов

7.

Устанавливаем огораживание и доп стойки перил.

8.

Монтируем нижнюю крайнюю стойку и поручни. Поручни так же составные и устанавливаются из нескольких частей.

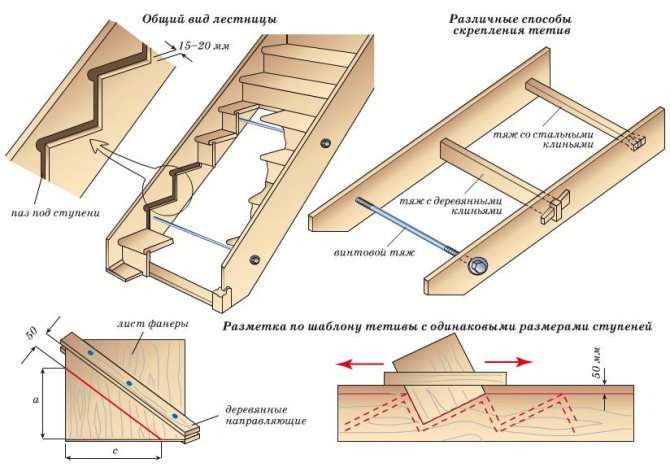

Маршевая лестница, особенности расчёта характеристик

До того как начинать какое-либо строительство сложных частей, создают расчёты и составляют чертёж. Если гласить о личном строительстве, то межэтажные лестницы бывают:

• главные;
• вспомогательные.

1-ые созданы для ежедневного использования. Они созданы для передвижения людей как с грузом, так и без него. Вспомогательные конструкции употребляются для определённой цели, к примеру, спуска в подвал, более недлинного передвижения меж этажами. В последнем случае нередко используют винтообразные лестницы. Каждый вид имеет свои особенности и правила расчёта. Главные лестницы в силу собственного предназначения производятся в виде:

• прямых;
• поворотных.

Маршем именуется прямолинейный участок, в границах 1-го этажа их быть может от 1 до 4. Переход с 1-го марша на другой осуществляется через маршевые площадки. Они производятся в виде прямого либо плавненько закруглённого участка. Поворотные, в свою очередь, бывают:

• Г-образные;
• П-образные;
• четверть обратные;
• полуоборотные.

В первых 2-ух вариантах поворот осуществляется под прямым углом, в 2-ух других это происходит по радиусу на 90 и 180 градусов соответственно. Причём поворот быть может единичным либо состоять из 2-ух разворотов, соединённых прямым участком. Другие виды если и употребляются в личной практике, то очень изредка.

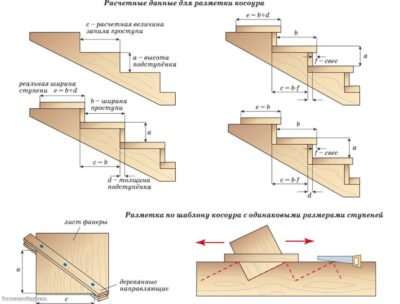

Определение размеров

Если просвет ещё планируется сделать, то по эталону его ширина должна быть в границах 90–130 см. Последующим шагом идёт измерение проёма и высоты меж незапятнанным полом первого и второго этажа. Незапятнанным именуется горизонтальная поверхность пола. В этот просвет заходит расстояние меж полом нижнего этажа и потолком, и расстояние перекрытий, обозначается буковкой h. Измеряется ширина (a), длина просвета (b) будет определена позднее.

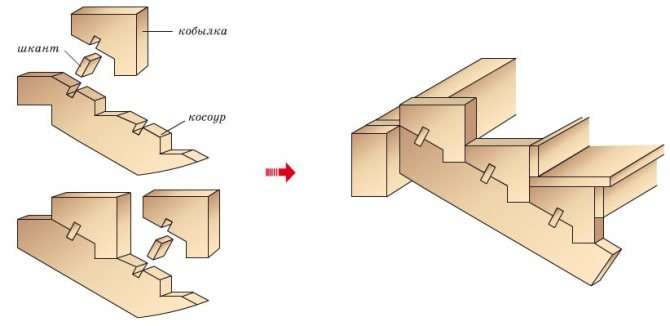

Потом определяют размер лестницы. Ширина её будет соответствовать ширине просвета в проёме, а длина находится в зависимости от количества и длины ступеней. В личных домах высота ступени колеблется от 15 до 19 см, высота определяется подступёнком и шириной проступи. Делается решение с наименьшим и наибольшим допуском и выходит количество ступеней.

Например, высота h = 2800 мм, делим на 150 и 190 мм, выходит 18,6 и 14,7 ступеней. Большее число округляют в огромную сторону, а наименьшее – в наименьшую, выходит итог 19 и 14 ступеней. Ширина проступи – расстояние для подошвы ноги, должно быть в границах 25–30 см, умножая 19 на 30 и 14 на 25, получаем 570 и 350 см соответственно. Означает, длина марша будет колебаться от 3,5 до 5,7 метра. Погрешность при расчёте ступенек уйдёт в нижний элемент, т. е. нижняя ступень будет выше либо ниже других.

Расчёт размера по формуле

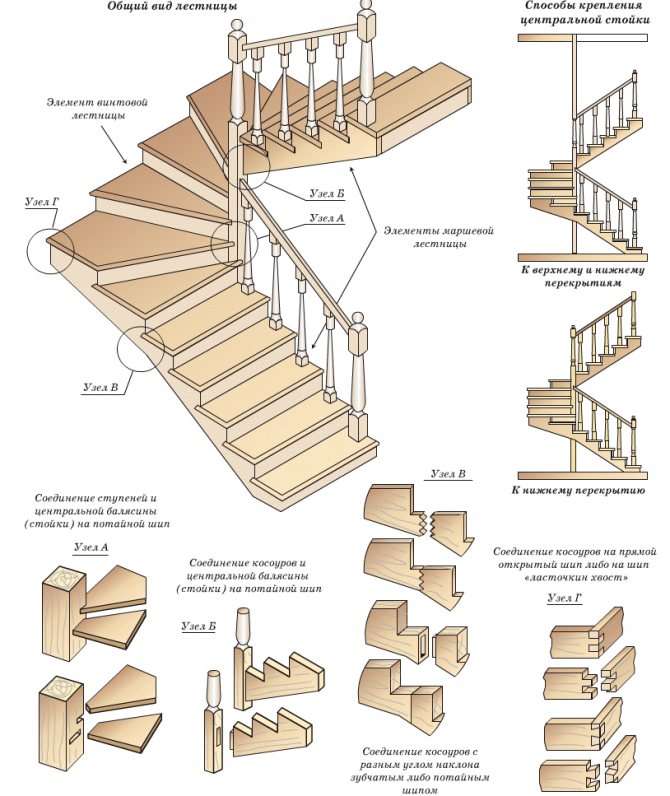

Не во всех помещениях имеется такое расстояние, потому лестницу делают поворотной, придавая ей Г либо П-образную форму. Сам поворот делают либо из угловых ступенек, либо вставляют межэтажную площадку.

Совет. При использовании ступеней их должно быть три, т. к. при наименьшем количестве человек их не замечает, при большем – проступь становится очень узенькой и неловкой.

Планируя площадку нужно убедиться, что в этом месте не будет препятствий (окно, батарея и т. д.). После проведённых расчётов можно на стенке прорисовать макет будущей конструкции и ещё раз проверить все характеристики. Другую полезную информацию можно выяснить из этого ролика:

Для расчёта длины просвета проёма нужно найти, на какой ступени расстояние меж лестницей и потолком будет меньше 2 метров. Это малый просвет для прохода. С этого места должен начинаться проём.

Внимание. При проектировании лестницы проём делают таким образом, чтоб не пришлось пилить лаги, на которых лежит пол верхнего этажа, потому длина проёма должна идти параллельно лагам.

Чтоб найти длину пролёта, используют геометрическое уравнение: h2 + b2 = c2, где с – длина марша.

Оканчивающий шаг работы по устройству винтообразной лестницы своими руками

Оканчивающий шаг работ — расцветка. К нему следует подойти максимально трепетно, бук имеет прекрасную натуральную текстуру, которую следует сохранить.

Элементы лестницы зачищаем наждачной шкуркой, непременно пылесосим и покрываем морилкой. Позже наносим три слоя паркетного лака, как более устойчивого к повреждениям и истиранию. Каждый следующий слой лака наносим только после высыхания предшествующего. Об отделке ступеней лестницы Вы сможете подробнее выяснить из соответственного материала.

Лестницы на больцах

Этот тип лестниц отмечается своим необыкновенным внешним обликом, но они характеризуются достаточно высочайшей нагрузочной способностью, превосходящей 200 кг. Обычно, больцы отличаются декоративным внешним обликом.

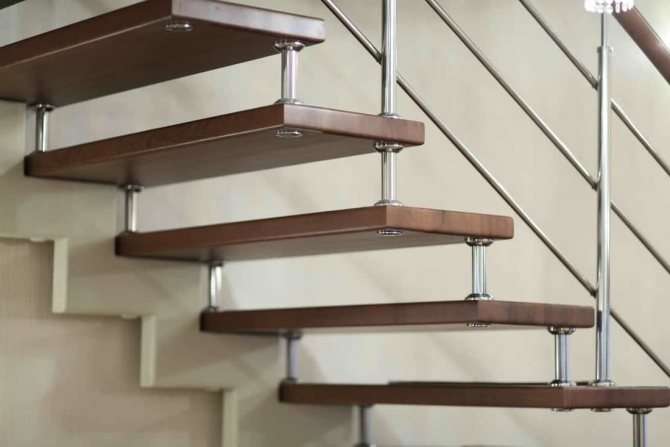

Лестница на больцах

В схожей конструкции, ступени с одной стороны крепятся к стенке при помощи тетивы либо косоуров, в том числе и на больцах. С другой стороны, они крепятся к основанию в виде рамы, которая накрепко крепится к межэтажному перекрытию, выступающего в роли несущего элемента.

К этому несущему элементу крепятся больца, а уже к ним ступени лестницы. Подобные лестницы достаточно трудно спроектировать, также смонтировать без помощи других, потому лучше обратиться к спецам. В таком случае будет с кого спросить за конечный итог.

Летящая лестница
