Недорогая USB-зарядка на 3 Ампера, которую можно разобрать.

USB розетка в постели либо субботнее рукожопство

Мне супруга в среду заявила, что очень она по мамочке заскучала, и поэтому необходимо ее с детками субботним днем доставить в город примыкающий, где ее детство голозадое прошло.

И вот в конце концов, я дома, без деток и супруги. Скучаю, означает. А жена и мама ее разговаривают. Они ведь днем всего-то пару часиков побеседовали. Ну а потом-то за полчаса, как до нее ехали, столько всего вышло! Вот и пусть до вечера все это дискуссируют, а мы с вами будем мое рукожопство рассматривать.

Вообще-то я лодырь. Ведь лениться необходимо уметь! Это, можно сказать, один из моих талантов! И задумывался я печальными вечерами, пока супруга собиралась к ее мамы, как мне лучше лениться. Потому-что нет предела совершенству. И снизошло на меня озарение, что качественней всего лениться не вставая с кровати! Но здесь есть одна неувязка — телефон разряжается к вечеру. А это ведет к тому, что лениться необходимо будет не делать, и начинать двигаться к наиблежайшей розетке.

А это не по фен-шую. Какое-то прерывающееся лентяйничанье выходит. И ведь, не по собственной воле двигаться придется, а по воле прогресса злостного, придумавшего огромные экраны на тонких телефонах. Ведь не посоветовались изготовители со мной, потому-то такая хрень у них и вышла — садится батарейка злосчастная у их престижных телефонов к вечеру.

И решил я, что не буду я им свои светлые мысли безвозмездно высказывать. Лучше розетку в кровать встрою. Кстати, изготовители кроватей моих светлых идей тоже не спрашивали, потому приходится самому все за них додумывать.

Решил я поправить такую мировую несправедливость. И решил я собирать волшебство дивное из того что было у меня в припасах моих припрятано. А было у меня: блок питания 12В на 3 ампера и провода много. Ну и распредкоробки мелкие там же залежались.

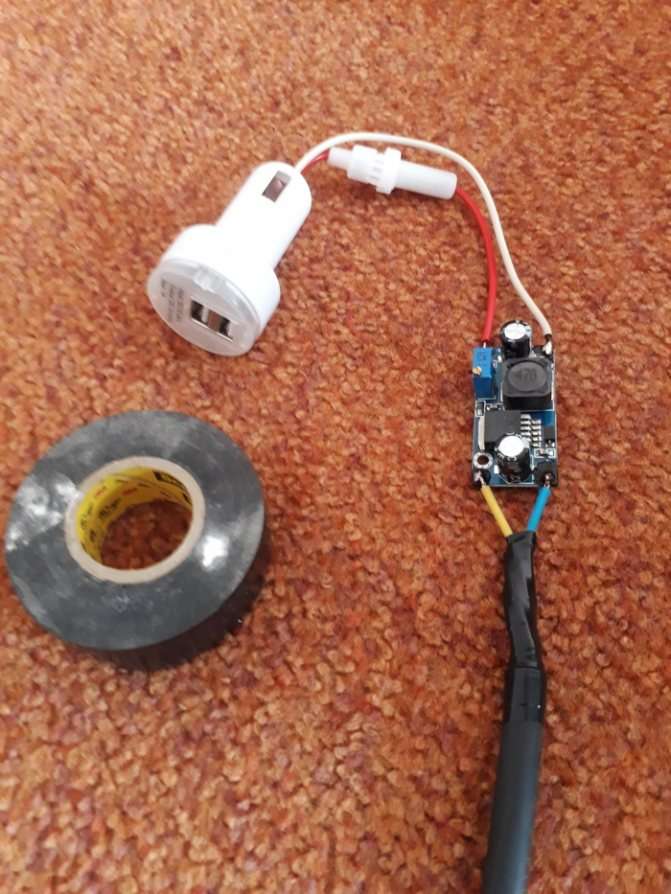

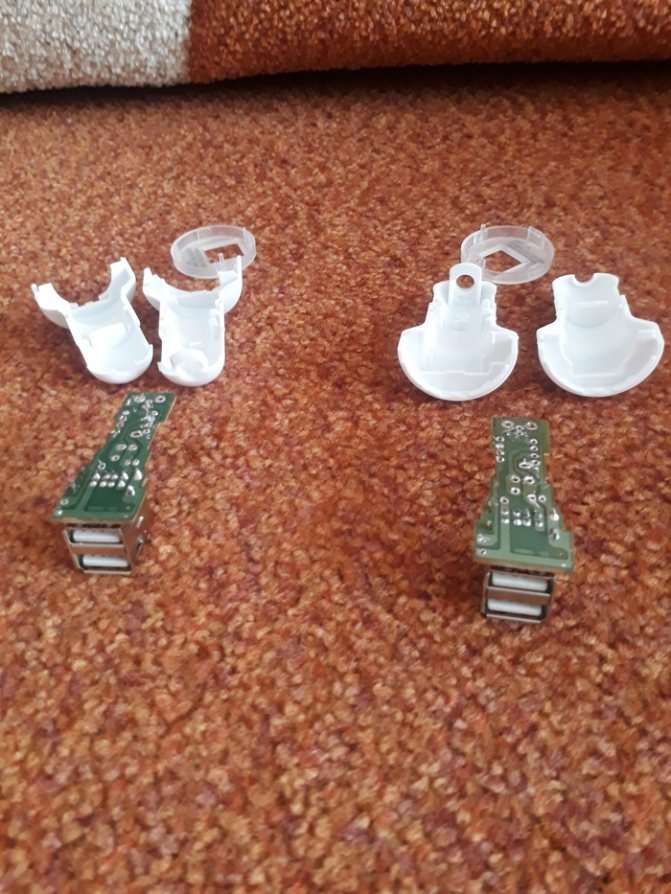

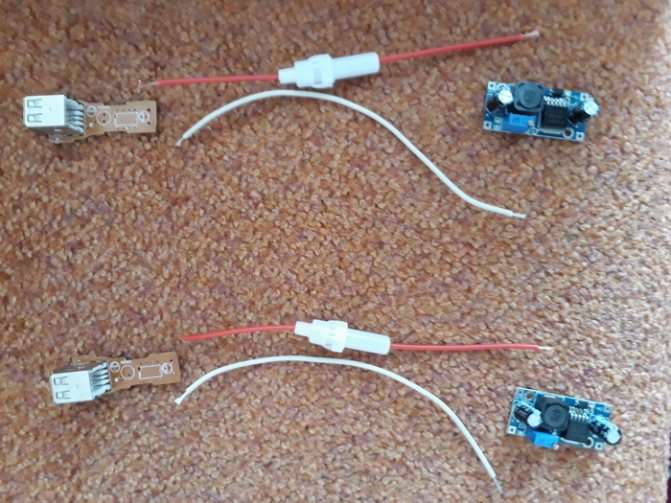

В общем, купил я 2 круглых авто двойных зарядки в магазине, где цены фиксированы. И DC-DC преобразователи китайские на 3 ампера, что хорошо проявили себя когда-то, на одном из объектов мною использованные. За ними ехать пришлось в магазин электрических компонент.

Сложность такая мне потребовалась из-за нехороших черт большинства авто зарядок. А так недорого и сурово вышло.

150 каждый преобразователь обошелся. Но сейчас. А вчера 7 амперные закончились. Но по 250. Прямо по Жванецкому у них в магазине вышло.

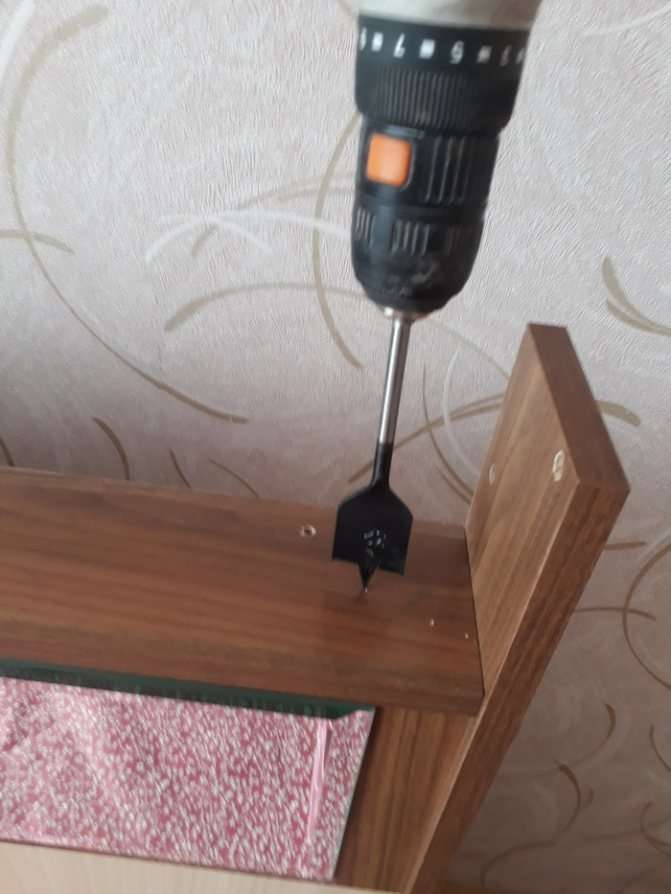

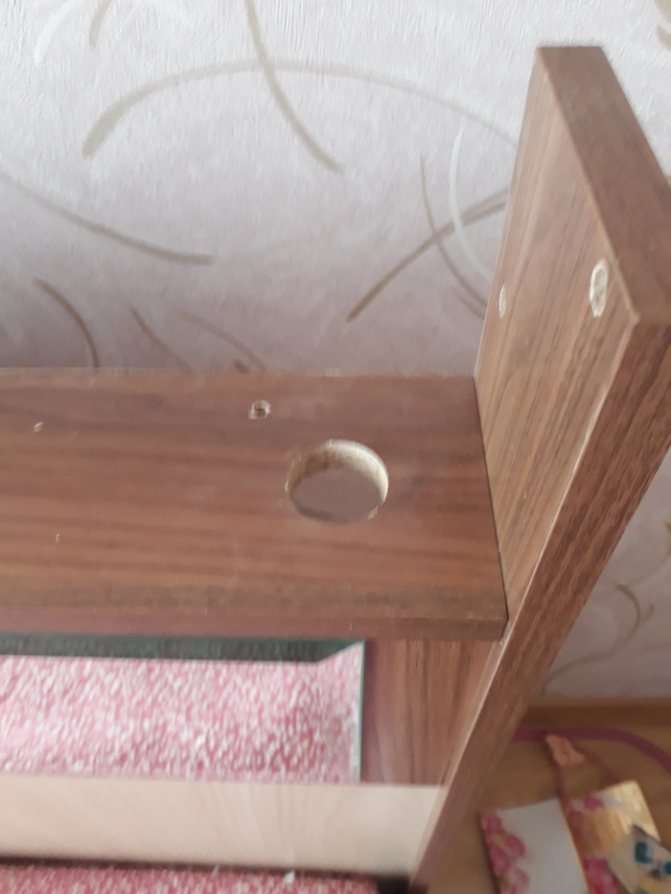

Осталось только настроить напряжение на преобразователях, и водрузить их на место выбранное. 5 вольт требуется для электропитания высококачественного.

Зато завтра, когда семейство свое домой привезу, честно супруге скажу, что далее кровати я и не выбирался.

Вот таковой длиннопост вышел. Процесс обрисовывать смысла не было, что там — 2 отверстия сделать и usb-разьемы к преобразователю припаять да к блоку питания подключить. Потому болтологией занялся.

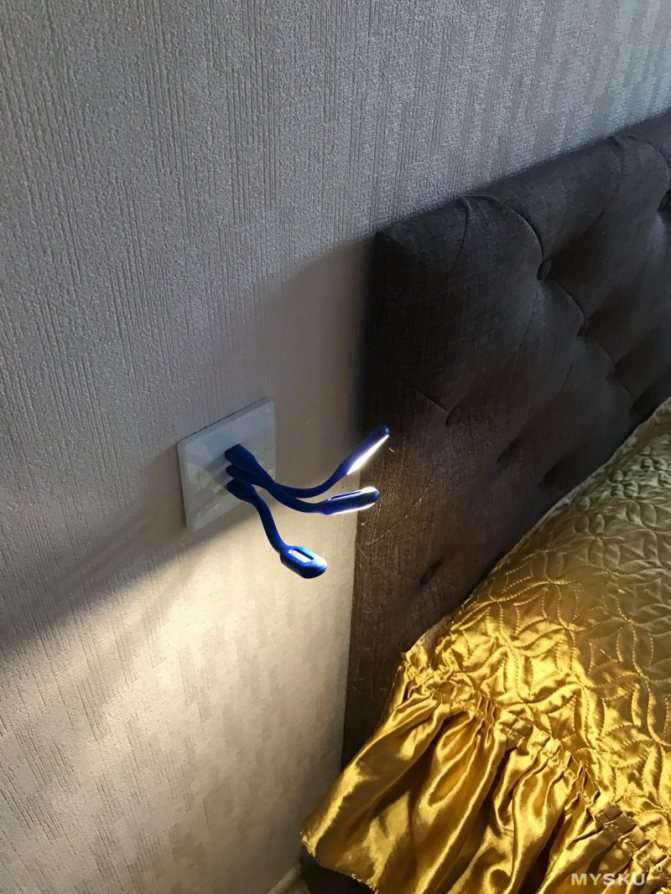

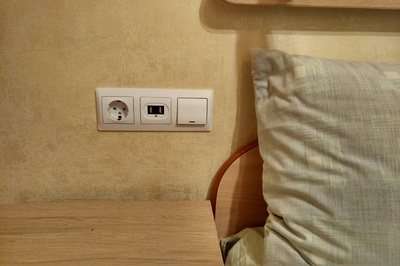

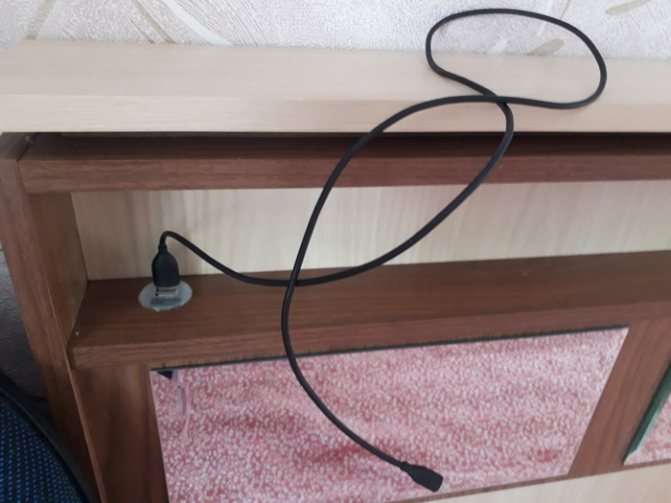

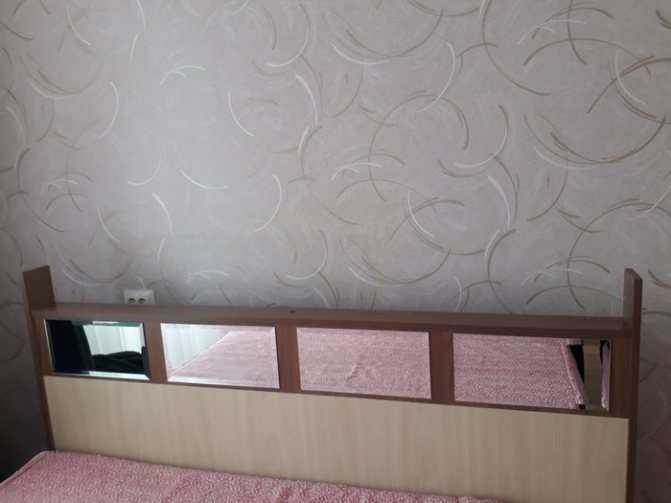

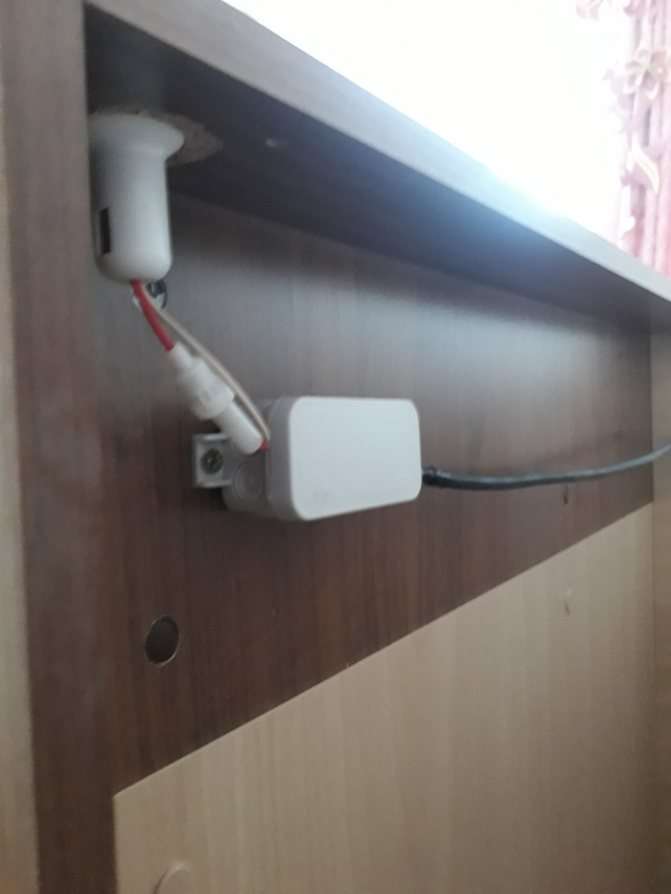

В итоге получил комфортную и неприметную розетку прямо около собственного возлюбленного места. Почему сделал конкретно так? Да просто возжелал! И вариантов сделать иначе — уйма.

За фото не очень ругайте, чукча не фотограф. И не писатель. И не швец, и не жнец, ну и вообщем пи. ц!

Всех с весной! Добра и котиков!

Найдены вероятные дубликаты

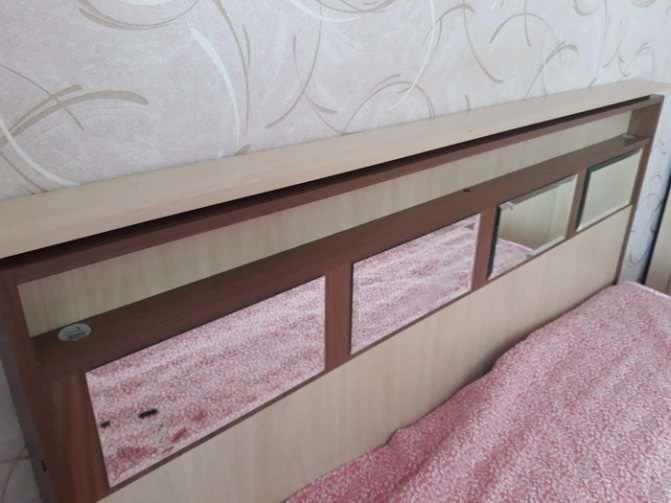

А про зеркала на кровати так никто и не спросит.

А что с ними не так? В любом мурлен-мерлин продаются. Либо в стекольной конторе под заказ по размеру порежут и фаску сделают, позже на 2-сторонний скотч сажаются. За 4 года отваливаться не собираются.

Лучше бы встроил стенную usb розетку от какого нибудь schneider либо abb и эстетичнее и надежнее.

Угу. Лучше, естественно. Но у них даже моя закупочная стоимость кусается. И по размеру не влазят — места не много.

Хотя стоимость естественно так себе.

Супер! И супруге не запамятовал сварганить))).

че-то небезопасно сделал! К тому же я так вижу, что блок повсевременно в сети?

Боже, это ужас.

Для чего все это городить?

Ни выключателя, ни неплохой внутренности, такими зарядниками собственный телефон я бы заряжать не стал.

Лучше бы добавил малость шекелей и взял сетевой фильтр от Xiaomi (Xiaomi Mi Power Strip) всего 990 вечно древесных, там и usb, и доброкачественная схема, и вилки куда вставить. Можно счесть тихо а не как на электронном стуле.

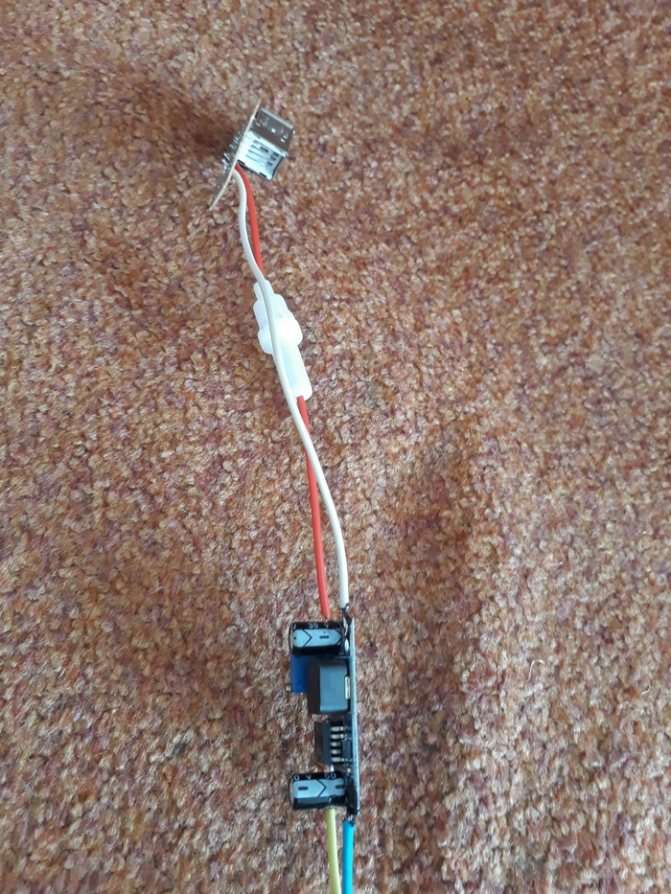

Потому я DC-DCшки и использовал. А от авто зарядки только разъемы на пустой плате остались.

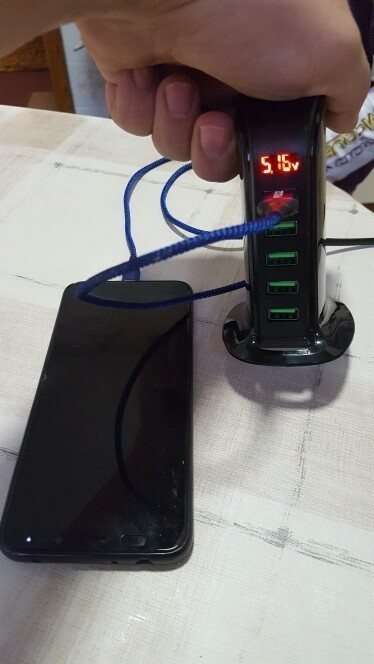

От за нижнее фото спасибо. Повышу напряжение до 5,16В. А то я на 5,02 настроил!

По эталону от 4.5 до 5.5. Но лучше не рисковать и 5.5 не ставить

Наверное создатели эталона USB даже не представляли куда только его не будут встраивать.

От авто зарядок блоки не очень, стремительно перегарают под неизменным напряжением

Вот такую приобрести. Поставить заместо обыкновенной розетки. Радоваться тому что живешь и не городить колхоз. К кровати вывести провод. Кровать не портить. В квартире не мусорить. Супругу не раздражать. И ещё супруга будет признательна, потому что на её стороне появится розетка.

Для супруги я тоже сделал розетку на другой стороне. Так как она может поменять мое место расположения на другую сторону кровати. А она это может. Тогда и конец моим трудам по достижению совершенства в лени. А так полный кайдзен и нирвана.

Не поместится, у меня 50мм по ширине нет, а там только отверстие 72мм необходимо. И со стабилизацией там все грустно, лучше на шнайдер либо АВВ поглядеть. Уже встречался с такими розетками с али.

Я имел в виду прямо в бетонную стенку у изголовья со стороны супруги поставить.

А хреновый стабилизатор в случае необходимости можно тоже поменять и обычный в туже стенку за розеткой вмонтировать

Лень. Это ж перф нести, плиту коронкой бурить, штробу делать, обои поменять. Нет, нет и нет. Я лодырь. И даже мыслить об этом лень!

Реальный лодырь приложит максимум усилий чтоб ничего не делать!

А ещё этот ебучий голубий свет от этих зарядок охуенно будет выжигать для тебя глаза через закрытые веки!

Да нету там авто зарядки! DC-DC модули там 3х амперные, с защитой от кз, с неплохой стабилизацией! От зарядки только разъемы на пустой плате остались. DCшки с 12 на 5 вольт снижают и на разъем их подают. Выходит БП 3Ах12В=36Вт. И DC 2ШТх5Вх3А=30Вт. Выходит с учетом утрат все 3А на каждой розетке есть.

USB розетка для монтажа в стенку, питание 220V

• Стоимость: $4,67

• Перейти в магазин

И опять здрасти. В продолжение эпопеи — для чего поменять розетки на USB, предлагаю обзор розетки USB. Подбирали с полгода вспять прикроватные розетки. Цель, поменять в спальне розетки 220V на USB, потому что обыденные более не необходимы и избавится от бессчетных блоков питания зарядки самых разных устройств. Выбор сделали конкретно на таковой модели, потому что заявленная мощность 3 портов -10А, что хватит на самые прожорливые резвые зарядки, осветительные приборы, и прочую USB периферию. Для чего отрешаться от 220V глядеть тут.

Ремарка для вновь прибывших. Продукт не глядя на свою внешнюю привлекательность, по своим свойствам даже близко не соответствует заявленным чертам, также у многих читателей блога есть опаски в безопасности данного устройства при работе от сети на неизменной базе. Данные опаски я не поддерживаю, но закрывать на них глаза было бы не честно.

Айда под коврик…

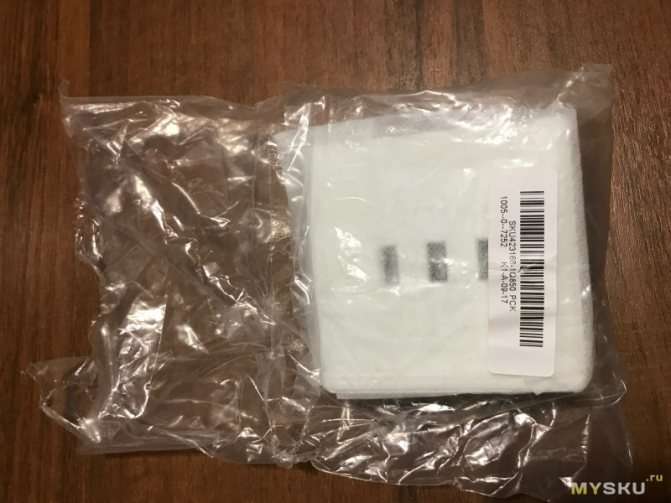

Шло длительно, пришло в обыкновенном пакете. снутри тряпочный пакетик и целофан

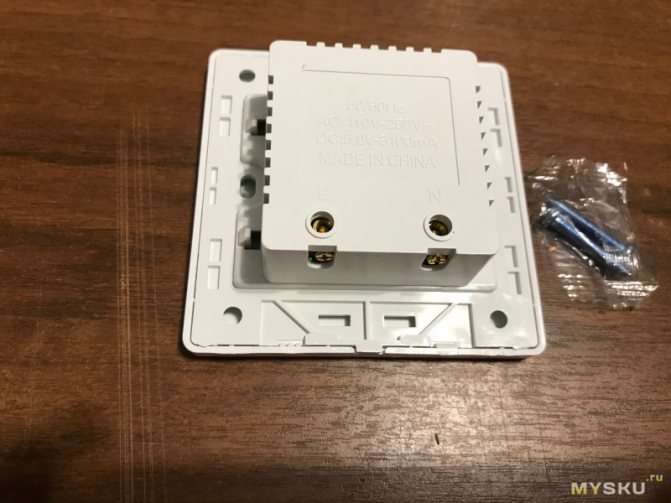

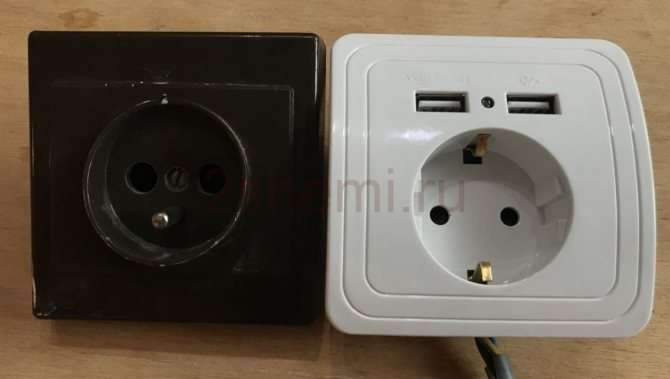

Вид впереди и сзади.

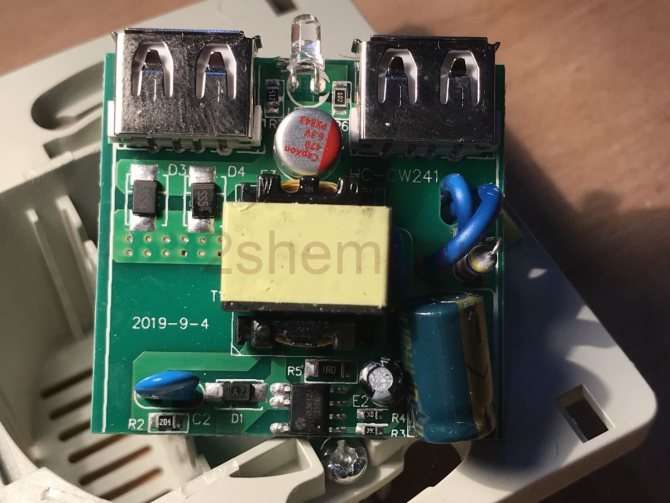

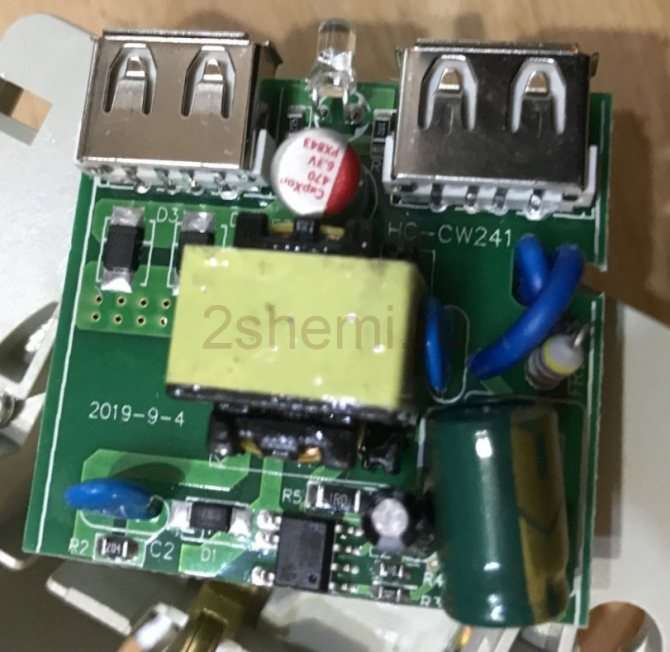

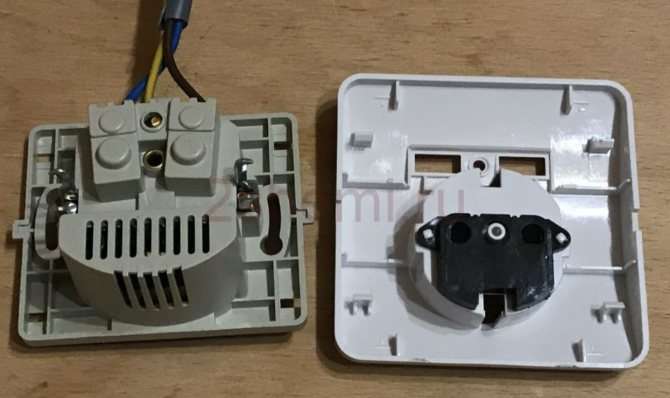

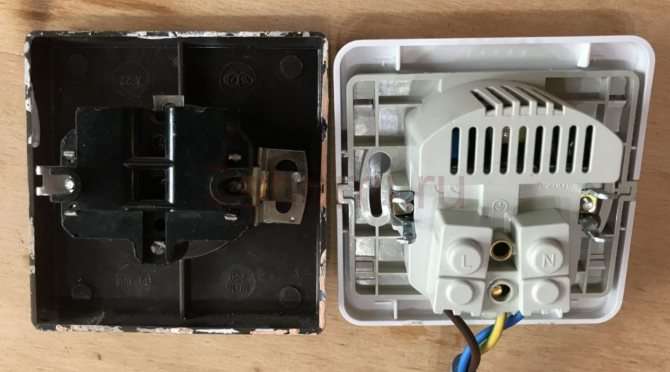

Мало разбираем.

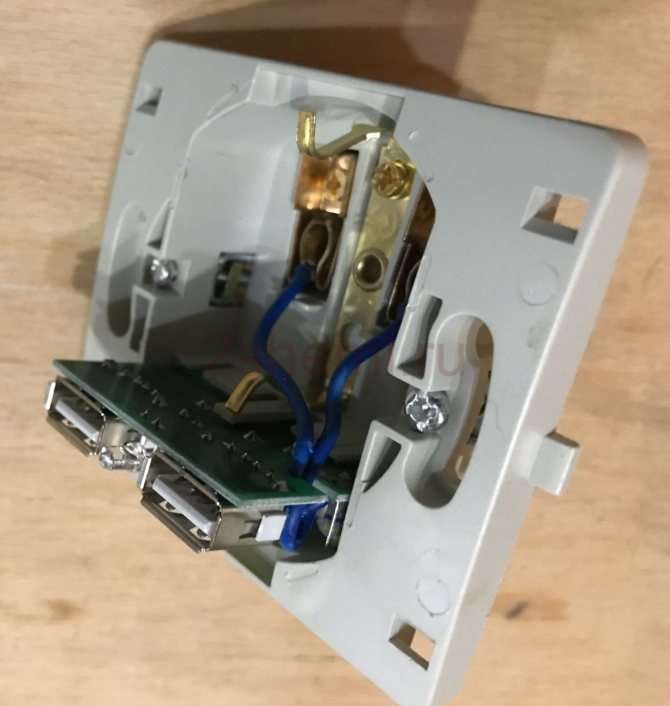

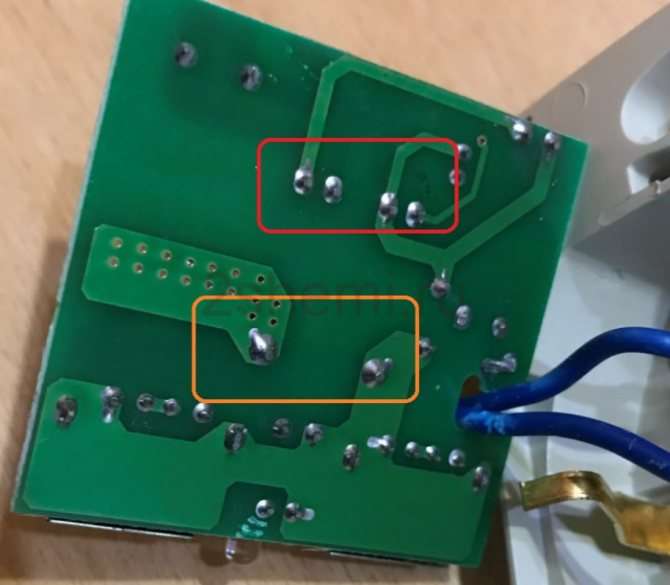

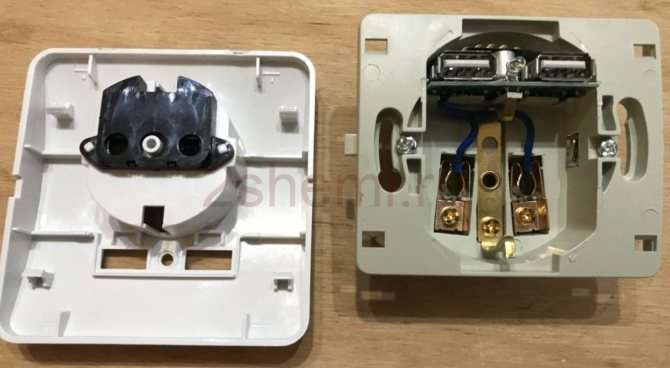

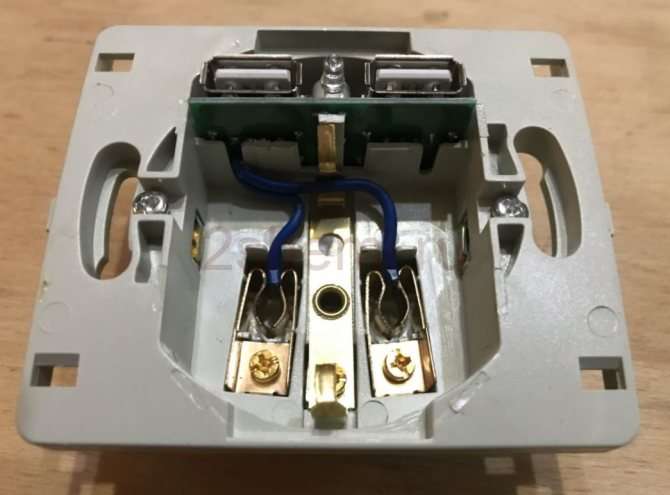

Далее разбирать не стану, понадобится для детской. Разобрал

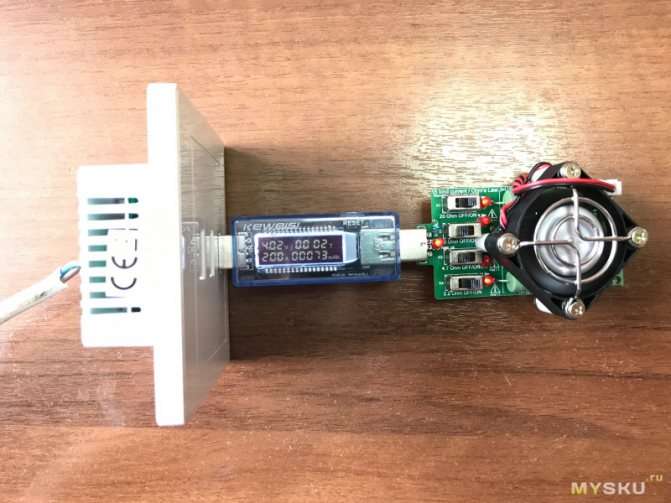

На каждый порт — 2A, больше не держит, нагрузка падает. Также существенное падение напряжения аж до 4V.

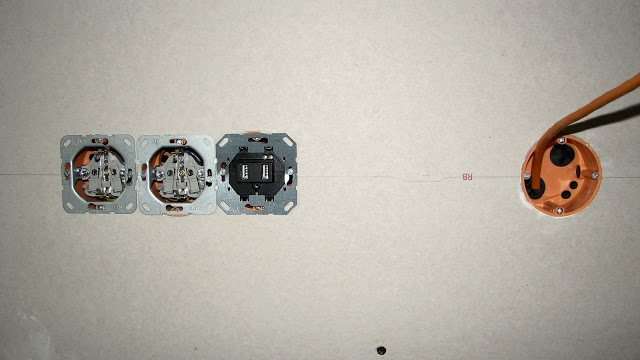

Место установки в стенке, и полюбившиеся с прошедшего обзора червяки.

Пластик неплохой, Квадрат сзади верно помещается без бубна в круглый стандартный стакан. Глубина посадки 2 см. Держится плотно. В комплекте шурупы для крепления к гипсе.

Заявленные свойства не соответствуют. За это минус. Хотя у меня нет устройств с потреблением выше 2А. В целом покупкой доволен, хотя кто мешал написать поставщику 5,5A для меня загадка. По требованию интересующихся свели к тому, что розетка не держит ток более 1,9А По заявкам изготовителя — 3,5. По факту — сейчас склоняюсь больше к первому. Завтра будет 4 фото как изменяется ток на айфоне при изменении сопротивления во 2-м порту.

USB розетка: как зарядить девайс без зарядки

Многие девайсы, также компьютерные оборудования обустроены разъёмом USB и юсб розетка все почаще стала появляться в наших домах. Эта разработка передачи цифрового сигнала, отличается удобством, компактностью и высочайшей скоростью передачи данных, не считая того, при помощи этого разъёма можно производить зарядку аккумов разных электрических устройств. Конкретно для зарядки устройств оснащённых юсб-разъёмом, и выполняются электронные розетки, которые можно установить, фактически, в любом месте дома либо квартиры.

Виды usb-розеток

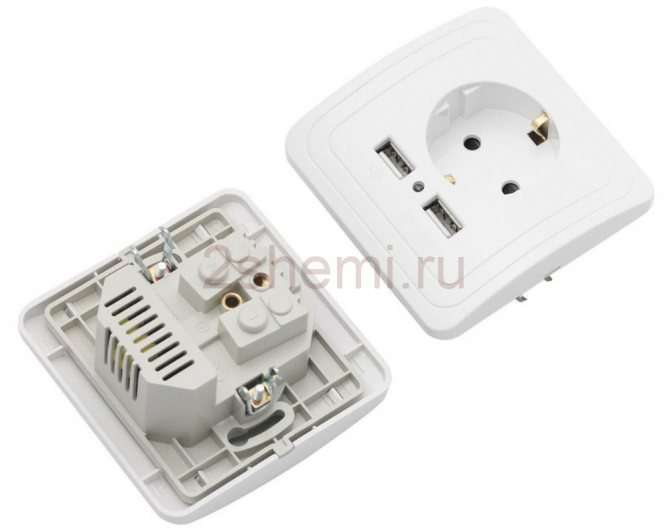

Розетки с usb разъемами состоит блока питания на 5 вольт, который спрятан снутри розетки и из самого разъема usb. Подобные устройства могут быть одинарными либо иметь несколько usb-выходов.

Розетка с usb быть может установлена в хоть какой части дома, а наличие разъёма этого эталона позволяет заряжать любые мобильные девайсы, не занимая главную розетку 220 В. Более нередко устанавливается двойная юсб розетка, которая позволяет производить одновременное подключение 2-ух девайсов для зарядки.

Розетка для подключения юсб-гаджетов быть может внутренней конструкции и внешней. Какой конкретно вариант установить находится в зависимости от многих событий, и сначала, от того может быть ли произвести штробление стенок с наименьшими негативными последствиями для интерьера комнаты. При установке внешнего устройства стенка не подвергается штроблению либо сверлению, но внешний облик такового электронного элемента существенно уступает розетке укрытого монтажа.

Если же у вас уже установлены электронные розетки закрытого типа, то для вас можно поменять ее на совмещенную розетку электро и USB.

Такие розетки бывают и с несколькими электронными входами.

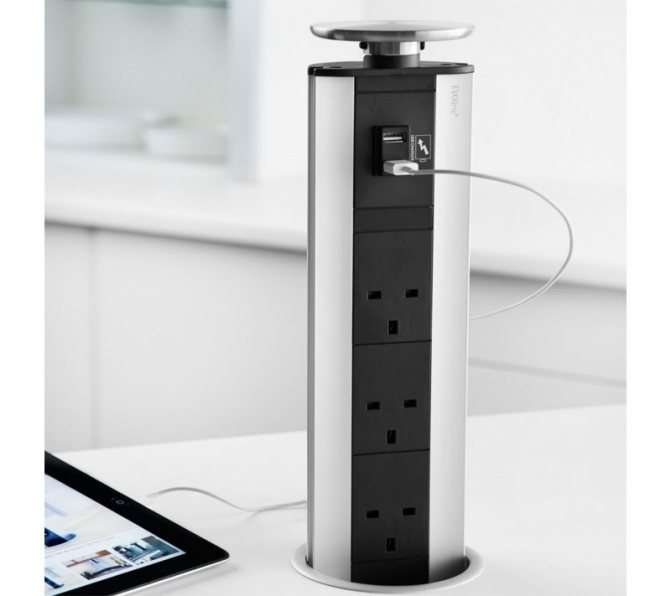

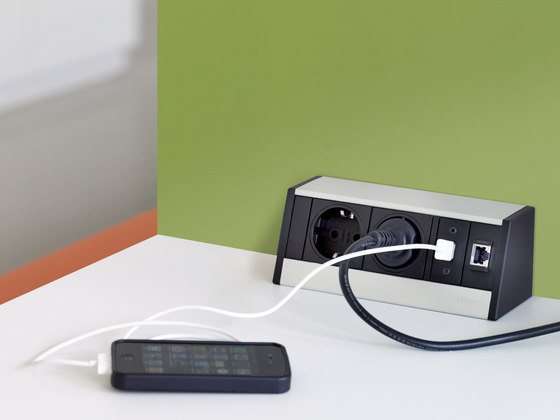

Ну и нужно упомянуть о блоках розеток, которые могут соединять воединыжды и юсб розетки, и электронные и антенные либо телефонные.

Главное количество розеток юсб, которые реализуются на рынке, не оборудованы выключателем. Такие устройства повсевременно подключены к электронной сети. Но, невзирая на неизменное подключение, такие устройства в режиме «холостого хода», электроэнергии потребляют маленькое количество, но существует опасность выхода из строя устройства, если в доме имеются мелкие детки, которые могут запихнуть в разъём юсб, какой-нибудь железный предмет. Напряжением питания таких изделий составляет менее 5 В неизменного тока, что является неопасной для жизни и здоровья человека величиной, но при появлении недлинного замыкания значительно увеличивается риск выхода устройства из строя.

Измерения и испытания розетки

Для проведения измерений временно подключим розетку к трехжильному сетевому кабелю с вилкой. Очевидно, подключено всё в согласовании с принятыми эталонами (правильное подключение L — фазного проводника, защитного PE-провода — заземления и N — нулевого провода).

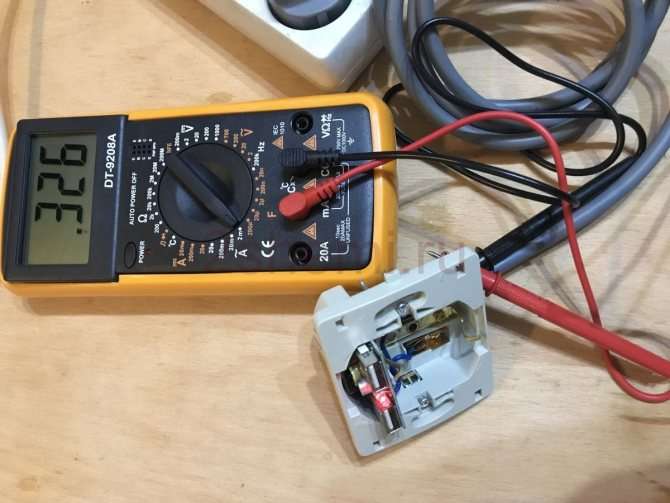

Для начала, используя мультиметр, который был под рукою, измерим потребление тока от сети 220 В импульсным источником питания без нагрузки:

0,326 мА — это хорошо. Потом проверим выходное напряжение преобразователя без нагрузки:

Вышло 5,21 В, другими словами в границах эталона USB. Но значение напряжения холостого хода не много что гласит, потому попробуем нагрузить инвертор и поглядим, что произойдет.

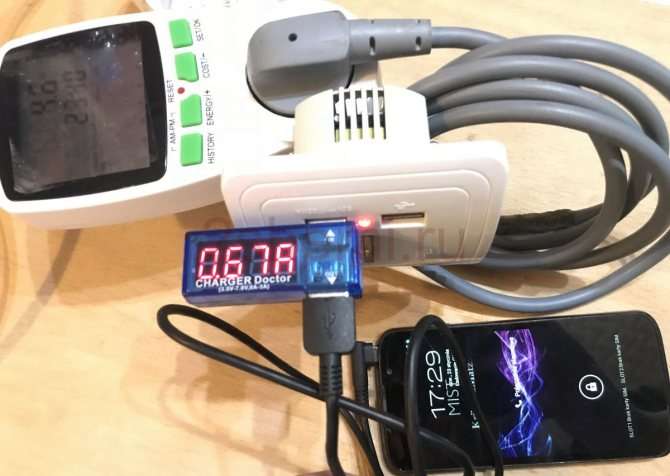

Сначала проверим как это будет происходить со старенькым телефоном — подключим его через измеритель напряжения и тока (USB Doctor).

• Ток зарядки: 0,67 А
• Напряжение: 5,13 В
• Мощность, потребляемая от сети: 4,6 Вт

Сейчас проверим как БП будет вести себя под нагрузкой в 1 ампер.

Если мы знаем, что напряжение составляет 5 В, и желаем чтоб ток протекал 1 А, то можем высчитать по закону Ома, что будет нужно резистор на 5 Ом. Вот подходящий с аналогичным значением на 4,7 Ом:

Для этого взял разъем micro-USB и подготовил подобающую нагрузку:

Вот итог тестов с резистором 4,7 Ом в качестве нагрузки.

• Нагрузочный ток: 0,97 А
• Напряжение: 5,17 В
• Мощность потребляемая от сети: 6,5 Вт.

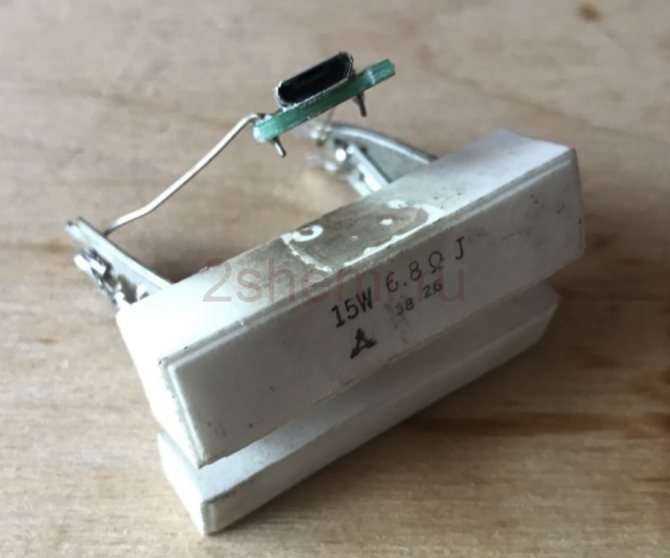

Попробуем загрузить блок питания еще более. Подготовим вторую нагрузку из 2-ух параллельно присоединенных резисторов:

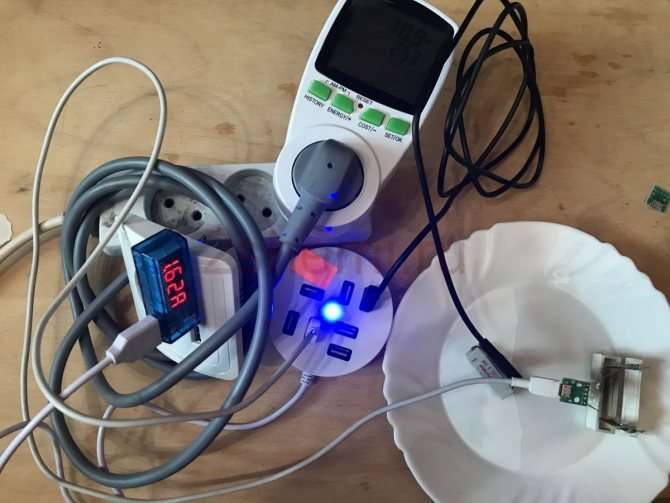

И используем обычной USB-концентратор для одновременного подключения обеих нагрузок:

• Нагрузочный ток: 1,62 А
• Напряжение: 5,03 В
• Мощность: 10,5 Вт.

Результаты теста оказались достаточно неплохими. Даже при 1,62 А выходное напряжение не опускается ниже 5 В.

Установка юсб-розетки

Вовне зависимости от применяемой модели, перед воплощением монтажных работ, нужно деэлектрифицировать домашнюю электронную сеть.

Установка юсб-розетки осуществляется после того, как будет определено место для её установки. Более многообещающим расположением таковой модели, является установка её рядом с электронной розеткой 220 В. В данном случае не требуется штробить стенку до наиблежайшей распределительной коробки, выполнить отбор мощи для подключения юсб-устройства можно от работающей электронной модели.

Для подключения внутренней розетки будет нужно сделать неглубокое отверстие, поперечник которого будет равен размеру подрозетника. Потом делается неглубокий канал к электронной розетке либо распределительной коробке, для прокладки провода сокрытой проводки. Подключается usb розетка стандартным методом с затяжкой винтообразного крепления на клеммах. Подключение некоторых моделей, следует создавать таким образом, чтоб фазный провод был подключён к клемме «L», а к клемме «N», подключался нулевой провод. Найти какой из 2-ух проводов подключённых к электронной розетке, является фазным, не представляет большой трудности, если пользоваться отвёрткой-индикатором.

Если изделие имеет клемму «РЕ», то к ней непременно следует подключить провод, который соединён с защитным заземлением.

Затратные розетки с usb зарядкой установить существенно проще, для этого, к предполагаемому месту установки подводится наружный кабель-канал, к которому и подключается розетка с usb. Когда клеммы, такового устройства будут правильно подключены к кабелю, внутренняя часть крепится к стенке при помощи дюбель-гвоздей. Для окончания монтажных работ, достаточно установить внешнюю декоративную накладку, включить ранее отключённое в доме электричество, и приступить к использованию юсб-розетки.

Как подключить юсб розетку своими руками видео непременно поглядите:

Самостоятельная установка розеток: 6 главных шагов

Установить розетки и выключатели нетрудно, с чем отлично управится даже новичокУстановка розеток – одна, наверняка, из самых фаворитных домашних работ. Казалось бы, что в этом такового, но ошибочно установленная конструкция полностью может стать источником доп заморочек. Вот поэтому следует знать правила установки этих устройств и соблюдать технику безопасности.

Установить дома розетку своими руками достаточно нетрудно. Для этого совершенно необязательно вызвать электрика, потому что, владея некими заниями, можно сделать это и самому, соблюдая установленные правила размещения и технику безопасности.

Главные правила подключения розеток:

• Все работы необходимо проводить с выключенным напряжением;
• Каждый подключаемый кабель необходимо на всякий случай инспектировать фазоуказателем, чтоб случаем не получить токовый удар;
• До того как начать установку следует сделать схему расположения будущих электроточек;
• Размещение розеток от пола должно приравниваться 30 см;
• Расстояние от пола до выключателей – 90 см;
• На кухне обычно розетки находятся на уровне чуток выше стола;
• От поверхности письменного стола либо тумбы около кровати до розетки должно быть около 20 см.

Ставить розетку можно не ниже 25 см от пола. Это конкретно такая высота, при которой соблюдается безопасность во время увлажненной уборки.

В детской комнате розетки и выключатели стоит все таки установить повыше, приблизительно в 150-170 см от пола. Совершенно дети не сумеют до них достать, а кто постарше – будут иметь меньше соблазна повсевременно щелкать либо тыкать в эти предметы.

Самым комфортным расположением выключателя считается его нахождение со стороны ручки двери.

Выбирая подрозетник лучше дать предпочтение изделию, у которого ребристая внутренняя поверхность. Это сделает лучше сцепление частей при монтаже.

Если необходимо подключить рядом сразу несколько электронных устройств – лучше использовать розеточный блок, что освободит от необходимости проделывать штробу на каждую отдельную точку.

Получать розетки лучше испытанных изготовителей, таких как: Schneider Electric (Шнайдер Электрик) либо Legrand (Легранд).

Чтоб правильно произвести подключение электророзеток необходимо соблюдать определенную последовательность работ.

При самостоятельной установке розеток либо выключателей спецы советуют придерживаться правильного метода работы

Метод работ:

1. Как месторасположение электроточки будет выбрано, необходимо начертить контур подрозетника. Для этого установочная коробка прикладывается дном к стенке и обводится карандашом.
2. Дальше по этому контуру в стене делается отверстие для коробки: сначала бурится дырочка в центре, после этого маленькими ударами молотка выбивается материал. Потом дно углубления ровняется зубилом. Вобщем, чтоб облегчить себе работу – можно пользоваться буром либо перфоратором.
3. Потом к отверстию подводится штроба и мало углубляется в него. На деньке подрозетника обычно есть несколько дырочек, закрытые деталями из пластика, которые необходимо выломать. А потом в уже открытые отверстия воткнуть жилы кабеля.
4. Далее коробка держится рукою, а щели меж ней и стеной замазываются шпателем. Малость подождав, избытки раствора убираются, и начинается установка колодки. С краев жил снимается изоляция приблизительно на 1,5 см. Если она многопроволочная, то проводник скручивается в один плотный жгут.
5. На колодке есть 2 контакта (ноль и фаза), если устройство с заземлением – то 3. Избытки кабелей скручиваются и прячутся в подрозетник, чтоб не мешать.
6. К розетке прикручивается пластмассовый корпус и установку можно считать завершенной.

Колодку закрепить можно при помощи раздвижных лапок, которые прикручиваются отверткой либо обыкновенными шурупчиками.

Если электророзеток необходимо больше 2-ух, может употребляться группа подрозетников, крепящихся друг к другу.

Читать дальше: Как клеить водянистые обои на стенку на кухне и в ванной

Что касается установки выключателей, то она подобна процессу монтажа розеток. Только необходимо глядеть, чтоб кнопки устройства стояли правильно: при включении освещения должна нажиматься высшая часть, а не напротив.

Кроме укрытого метода установки розеток при помощи штроб, еще есть открытый способ. Обычно, на внешнюю стенку механизм крепится при монтажных работах в гараже либо бане.

Достоинства такового способа состоит в том, что:

• Происходит более обычная замена либо ремонт розетки;
• Исходя из внешнего облика конструкции, можно найти вероятные проблемы.

Аннотация, как подключить внешную розетку:

• После обесточивания помещения, розетку необходимо разобрать: отделить заднюю крышку с сердцевинкой от фронтальной;
• Дальше задняя крышка прикладывается к стенке, после этого карандашом отмечаются места ее креплений, которые потом сверлятся и в них ставятся дюбеля;
• Потом крышка фиксируется шурупами и подключаются провода;
• Когда все контакты буду затянуты, остается поставить переднюю крышку и можно подключать устройство.

Кстати, меж задником розетки и стенкой лучше положить паронит, который в критическом случае предупредить воспламенение стены при воспламенении проводки.

На данный момент не найдется фактически ни 1-го нынешнего дома, где не было бы компьютера либо другого устройства с USB – разъемом. Соответственно, появилась потребность в ЮСБ – розетках, которые отлично управятся с функцией зарядки электрических девайсов.

ЮСБ – розетка состоит из 5-вольтного блока питания и самого разъема. Такое устройство может иметь одно либо несколько USB – выходов, что более комфортно, потому что позволяет заряжать сразу пару девайсов.

Для того чтоб установить нынешнюю ЮСБ розетку, нужно сначала деэлектрифицировать электронную сеть и найти место установки механизма

Установка ЮСБ розетки в квартире делается так:

• Обесточивается электронная сеть;
• Определяется место установки механизма – очень комфортно расположить ее рядом с обыкновенной розеткой, потому что в данном случае не придется делать отдельную штробу к распределительной коробке;
• Дальше делается маленькое отверстие равное размеру подрозетника и прокладывается штроба к распаечной коробке;
• Подключение происходит методом затягивания винтов на клеммах (в некоторых моделях фаза идет к клемме L, а ноль – к N);
• Клемма РЕ значит заземление и подразумевает подключение соответственного провода.

Затратную ЮСБ – розетку монтировать еще проще: к месту ее расположения подводится наружный кабель, а к нему подключается розетка. Когда клеммы будет подключены, внутренняя часть фиксируется на стенке дюбелями. Остается всего только поставить декоративную накладку и розетка готова к использованию.

Один из компонент «умного» дома – это GSM-розетка, при помощи которой можно управлять климатом в квартире и домашней техникой. Сделать такое ЖСМ – устройство можно своими руками.

Плюсы «умной» розетки:

• Возможность включения либо отключения домашней техники при помощи телефонных команд;
• Поддержание нужного температурного режима в помещении;
• В случае необходимости критическое отключение электроэнергии в доме.

Необходимо осознавать, что неважно какая GSM-розетка потребляет много электроэнергии за счет собственного блока питания, ну и стоимость частей такового устройства быть может большой.

Смотрится эта розетка как переходник, подключаемый к обыкновенной розетке. Работа включенных в нее устройств, контролируется звонками либо СМС-сообщениями на симку, которая вставляется в разъем механизма.

В самом реле есть две катушки. Если запитывается одна из них, то якорь тянется к одному из сердечников реле, что не даст контакту разомкнуться. А для фиксации контакта необходимо подать напряжение на 2 катушку.

Принимать сигналы будет обыденный телефон с функцией вибровызова. Когда раздастся звонок, реле откроет транзистор, который зарядит конденсатор. Якорь включит одну из катушек, замыкающей контакт (конкретно он отвечает за включение и выключение розетки). После прекращения вибрации якорь возвратится в изначальное положение. Если звонок произойдет вновь, якорь затронет 2 катушку и цепь разъединится.

Для опции телефона достаточно будет просто позвонить на него.

Во время хоть какой работы, связанной с электроприборами и устройствами, нужно соблюдать меры безопасности. А до работ необходимо непременно убедиться в том, что помещение обесточено и для вас не угрожает токовый удар. В данном случае лучше перестраховаться.

USB Розетка | В стенку

Мобильники, цифровые камеры, навигационные приборы, планшетные компы, mp3-плееры и много других мобильных устройств крепко вошли в нашу ежедневную жизнь. Они очень удобны и комфортны, уже тяжело представить, как без них можно обходиться.

К огорчению, за такую мобильность приходится платить – ведь заряда интегрированных батарей хватает не на длительно и временами нужно ставить устройства заряжаться. Для зарядки аккумов в большинстве случаев используют компьютер, либо ноутбук, подключая мобильные устройства в разъемы USB при помощи специального кабеля. При всем этом часто на столах, кухонных шкафах, тумбах и даже просто на полу появляется большая неурядица из проводов, что не просто безобразно, да и опасно. В таковой путанице тяжело стремительно отыскать подходящий кабель, приходится распутывать большой клубок из проводов в поисках подходящего штекера.

На помощь, в решении этой проблемы, к нам пришли изготовители электроустановочных изделий, предложив розетки с разъемами USB, ординарными в установке и эксплуатации. Нужно просто поместить штекер USB кабеля в такую розетку и процесс зарядки начнется. Не считая того, это решение электроэффективное, способствующее сбережению энергии, ведь зарядка портативных устройств происходит без роли компьютера либо ноутбука, ну и «кабельный салат» остается в ящике. А розетки снаряженные 2 разъемами USB – это двойной комфорт.

Так же благодаря тому, что в 2011г. Интернациональный альянс электросвязи утвердил эталон, описывающий всеприменимое зарядное устройство для всех сотовых телефонов продающихся на местности ЕС, фактически все мобильники сейчас заряжаются конкретно через разъем USB.

Устройство USB розетки как зрительно так и на техническом уровне на сто процентов совместимо с всеприменимым эталоном электроустановочного оборудования, она идеально встраивается в существующую электросеть квартиры, при всем этом как уже была сказано в высшей степени энергоэффективна. Интегрированный блок питания автоматом обеспечивает требуемый ток зарядки, из-за этого достигается сопоставимость с большинством устройств. При всем этом USB разъем выдает неизменный ток 700мА напряжением 5В и имеет умопомрачительно низкое энергопотребление в режиме ожидания.

Установить USB розетку можно заместо обыденных электроустановочных устройств, например, штепсельной розетки эталона Schuko®, применяемой в Рф и ЕС.

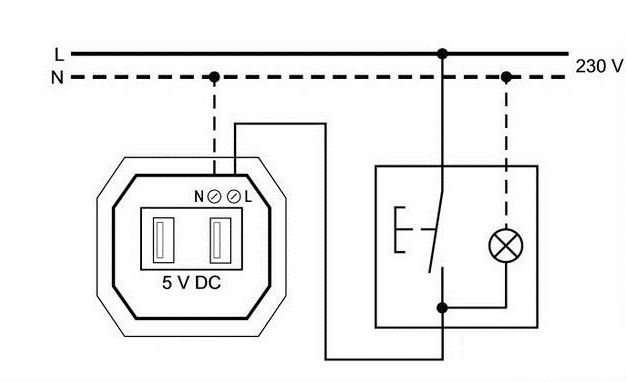

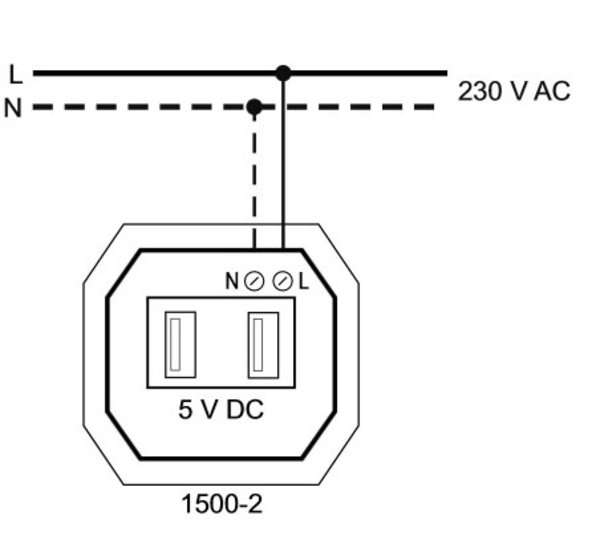

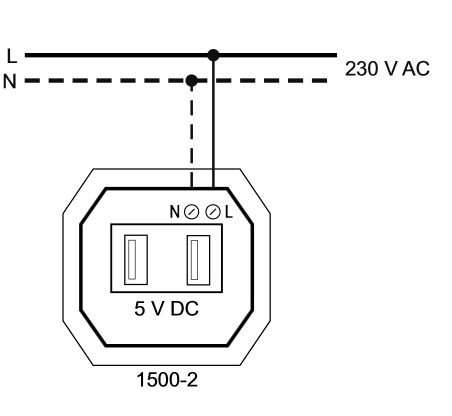

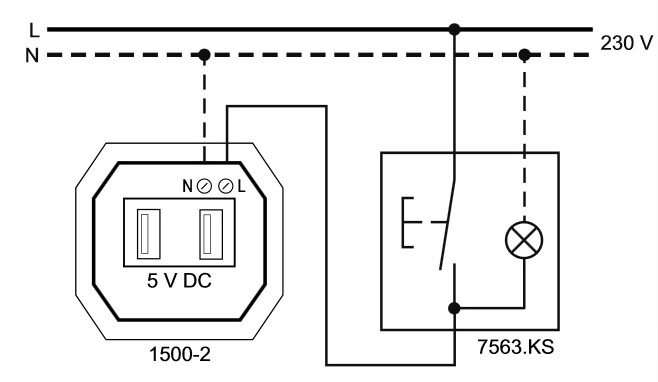

Стандартная схема подключения USB розетки представлена на изображении ниже, видите ли она очень обычная, употребляются только Фазный провод и Нулевой (Рабочий ноль).

Комфортно подключать USB розетку через выключатель. При всем этом выключатель ставиться в разрыв фазного провода идущего к розетке и вы всегда имеете возможность выключать подачу энергии на USB розетку, когда в ней нет необходимости. Схема подключения USB розетки через выключатель представлена ниже.

Выбирать размещение USB розеток нужно таким образом, чтоб рядом находились места для хранения заряжаемых устройств – к примеру над прикроватными тумбами, рядом с журнальными столиками, полками, шкафами и т.д.

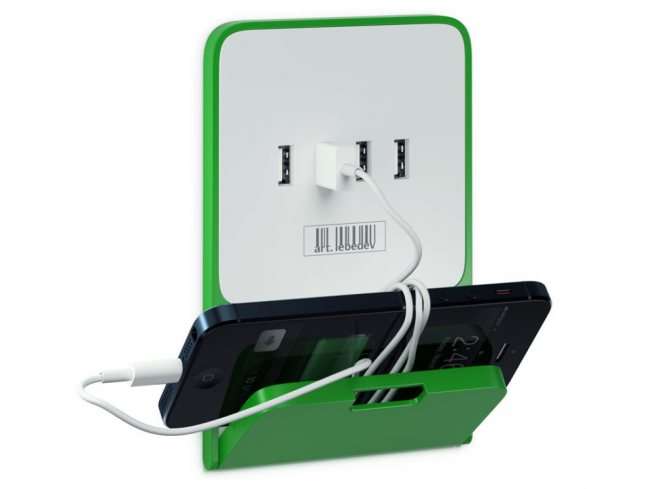

В текущее время есть разные модели USB розеток, как обыкновенные на один либо два разъема, так и поболее сложные: с площадками для установки мобильника,

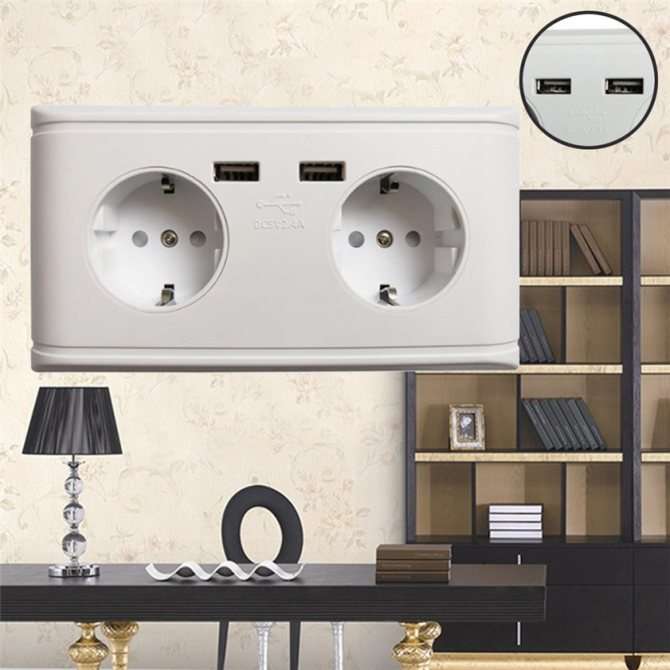

совмещенные в одном корпусе с розетками типа Schuko®

со интегрированным кабелем для подключения USB совместимых устройств.

USB розетки выпускаются для всех видов проводки: для наружной установки – затратные, для внутренней – интегрированные, а так же для установки в кабеленесущие системы.

Розетка с USB — подключение и устройство управляемых моделей розеток

В нынешнем мире мобильные устройства стали неотъемлемой частью жизни. Только с ними всегда есть та же самая неувязка – зарядка. Это могут быть обычные телефоны, которых на данный момент быть может несколько, быть может планшет, а на данный момент к ним прибавились к тому же беспроводные наушники. Зарядку повсевременно необходимо держать на виду, а время от времени подходящая для вас розетка уже кое-чем занята. Решить сразу несколько заморочек может розетка с USB.

В домах все почаще возникают розетки, которые имеют доп разъемы. Равномерно к ним добавлялись порты для веба, позже для аудио систем, и сейчас набирают известности розетки с USB-портами.

Сначала, все выше нареченное – комфортно. Это естественный порядок вещей, когда жизнь человека становиться комфортнее, а быть проще. В таких критериях можно больше времени уделять более принципиальным вещам. Я думаю, что ранее вы уже наталкивались на фото розетки с USB разъемом.

Причина их популяризации заключается в увеличении количества устройств, которые способны работать либо получать заряд от таких разъемов. На данный момент от USB могут брать питание не только лишь обычные девайсы, да и разные лампы, часы, вентиляторы и тому схожее.

Снаружи такая розетка не достаточно чем отличается от обычного всем аналога. Отличие заключается исключительно в наличии тех USB-разъемов, либо разъема, это уже находится в зависимости от модели. Ценник на них выше, чем на обыкновенные, оно и не умопомрачительно, ведь снутри находится доп контроллер питания, со собственной микросхемой.

Сначала для удобства. В этом плане вы будете приятно удивлены, что виды розеток с USB-портами отличаются не только лишь их количеством. Это сначала, далее стоит уделять свое внимание на напряжение, которое может передать такая вот розетка. Некие модели не могут выдать на выходе больше 1-го ампера. Для многих нынешних устройств такового будет недостаточно.

Делясь личным опытом скажу, что постепенный уход в необходимости таскать за собой блоки питания для собственной техники, позитивно сказался на не очень приметных, но позитивных качествах жизни. Все поэтому, что изрядно проще отыскать USB-провод, чем блок питания к нему.

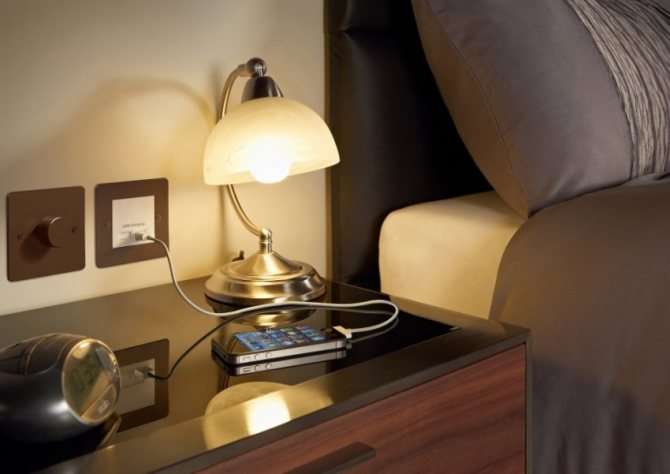

Вы сможете ложиться спать, и желаете поставить телефон на зарядку. При всем этом у вас есть планшет, ну и супруга тоже не против зарядить телефон ночкой. Накладываете на это еще два настольных осветительного прибора, которые стоят около кровати, и уже оказывается, что для всего розеток не хватает.

Решить такое может обычная розетка с USB разъемами в одном корпусе. Всего несколько портов для техники по обе стороны кровати будет достаточно для решения данной проблемы.

При всем этом в розетке, ну и около нее, не будут повсевременно торчать и валяться блок питания. Лет 10 вспять они бы не казались большенными, но на данный момент, когда телефоны и телеки все тоньше, человека тянет к минимализму.

Читать дальше: Как перенести розетку в другое место

Установка

На практике оказалось, что изготовитель уже о вас пошевелил мозгами. Установка и подключение розетки с USB разъемами ничем не отличается от обыкновенной. Подключаем ноль и фазу, вставляем в подрозетник, прикручиваем хоть каким комфортным методом и все, розетка готова к использованию.

Единственное, что такая розетка может занимать больше места чем рядовая. Сначала это находится в зависимости от количества портов. Не считая того, на данный момент можно приобрести комбинированную розетку, в какой будут сразу и обычное всем питание на 220V, и порт для веба, и вход для звуковой системы, и USB в придачу.

Полностью может быть, что для вас необходимо будет сделать доп подрозетники под это дело. Я решил, что лучше раз поработать коронкой и проложить провода, чем всегда таскаться с излишними переходниками.

Аналог

Естественно, вы сможете сделать розетку с USB своими руками, но стоит это делать? Если работа с паяльничком и микросхемами вам обычная практика – то почему бы и не испытать. В неприятном случае вы сможете столкнуться не только лишь с техническими неувязками, да и с эстетическими.

Розетка своими руками предугадывает так званое улучшение обыкновенной, что само собой не было предвидено изготовителем. Не считая того, я лицезрел случаи, когда обыденную одинарную розетку превращали в таковой аналог. О том, что смотрелась она как чудовище можно даже не гласить.

Вариантом лучше может стать всеприменимая розетка, в функционал которой вы добавите USB порты. Тут все будет больше упираться в аккуратность вашей работы, ведь глянцевый пластик, при распиливании, так просто разрушить и поцарапать.

Выбор розетки

Не стоит беспокоиться о дилеммах и сложностях, которые могут появиться во время использования таковой розетки. Аннотации для розеток с USB портами не требуются – воткнули кабель в розетку, подключили его к условному телефону и все, система работает.

Покупая розетку не поленитесь, уделите незначительно внимания исследованию черт розетки, которую собираетесь приобрести. Их необходимо сравнить с устройствами у вас на дому, и их потребностями в питании.

Первую розетку с USB разъемами я купил к рабочему столу. Несколько телефонов, планшет, фотоаппарат, к которым в то время добавились беспроводные наушники и портативные батареи. Всему этому необходимы либо USB разъемы, либо места в сетевом фильтре, которые и так уже заканчивались.

Неувязка была в том, что приобретенная мной розетка выдавала меньше 1-го ампера на каждый разъем, из-за чего некие устройства заряжались очень длительно. В общем, пришлось ее поменять, но опыт остался на всю жизнь. Выбирайте уместно.

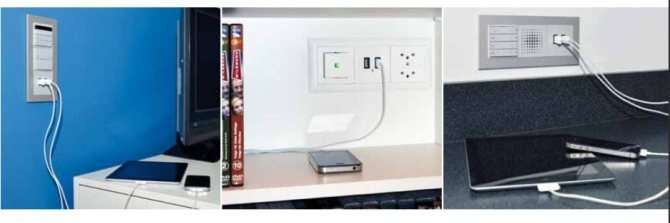

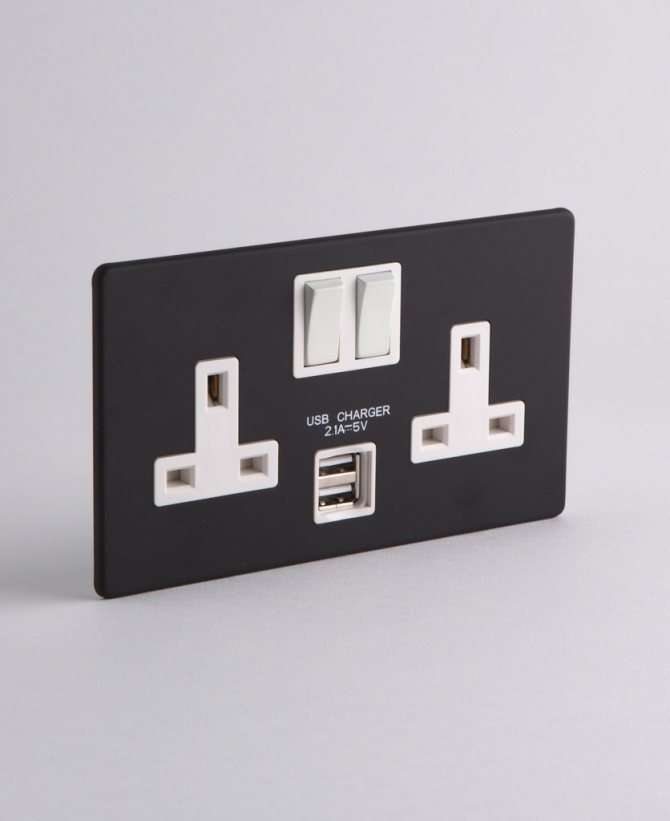

Фото розеток с usb

Розетка usb: верная установка

Розетка с USB портом в ближайшее время завоевывает все большее признание в мире. Ведь после принятия соответственного эталона в 2011 году все мобильные устройства в Европе обязаны иметь возможность зарядки от данного разъёма.

По этому удалось унифицировать виды зарядных устройств для большинства нынешних девайсов и выработать единый эталон для зарядных устройств.

Аналог

Естественно, вы сможете сделать розетку с USB своими руками, но стоит это делать? Если работа с паяльничком и микросхемами вам обычная практика – то почему бы и не испытать. В неприятном случае вы сможете столкнуться не только лишь с техническими неувязками, да и с эстетическими.

Статья по теме: Как измерить площадь стенок в комнате

Розетка своими руками предугадывает так званое улучшение обыкновенной, что само собой не было предвидено изготовителем. Не считая того, я лицезрел случаи, когда обыденную одинарную розетку превращали в таковой аналог. О том, что смотрелась она как чудовище можно даже не гласить.

Дело ведь в другом – разъем находился сразу под отверстиями для вилки. Другими словами, вставив в эту розетку вилку лампы вы уже теряете ее универсальность.

Вариантом лучше может стать всеприменимая розетка, в функционал которой вы добавите USB порты. Тут все будет больше упираться в аккуратность вашей работы, ведь глянцевый пластик, при распиливании, так просто разрушить и поцарапать.

Виды USB розеток

Изготовители электроустановочного оборудования достаточно оперативно отреагировали на данное новаторство. Сразу появилось неограниченное количество USB розеток самых различных модификаций и вариантов. Большей признание на данный момент получила встраиваемая USB розетка, да и другие модификации пользуются большим спросом.

• Встраиваемые USB розетки представляют собой единый блок, снутри которого размещен блок питания и от 1-го до 4 USB разъёмов, расположенных на лицевой панели. Зрительно он фактически не отличим от обыкновенной силовой встраиваемой розетки.

К преимуществам такового вида розеток можно отнести удобство их использования, стационарность и симпатичный внешний облик. Из недочетов отмечают завышенное энергопотребление в связи с потреблением электроэнергии даже в режиме холостого хода. Это значение не настолько значительно и колеблется в границах 0,1 – 0,5 Вт, но в месяц может набежать до 400Вт.

Направьте внимание! Номинальным напряжение USB розеток является 5В. При всем этом большая часть блоков питания рассчитаны на ток до 750мА. Соответственно, если это двойная розетка как на видео, то в ней установлен блок питания на 1500мА.

• Розетки ЮСБ с выключателем не имеют этого недочета. Но они имеют не настолько минимизированный внешний облик, и вследствие доп контакта возрастает шанс их поломки. Не считая того, стоимость таких розеток несколько выше.

Чтобы обойти установки выключателя и понизить энергопотребление, достаточно обширно представлены обыденные блоки питания с несколькими разъемами USB. Они вставляются в силовую розетку и обеспечивают возможность подключения сразу нескольких устройств.

Но в данном случае вы лишаетесь силовой розетки, что не всегда успешно. В данном случае для вас будет нужно розетка с ЮСБ разъемом, которая имеет как силовые, так и разъемы для зарядки. Обычно USB разъёмы вставляются с боковой стороны, но в некоторых моделях они размещены рядом с силовыми контактами.

Недочетом таковой розетки с USB является наличие доп контактных соединений, что ограничивает ее внедрение для подключения массивных потребителей электроэнергии. Ну и в процессе использования такие розетки с USB не очень комфортны.

Чем еще USB-розетки «Легранд» завлекают потребителей?

1. Надежность и высочайшее качество. Они, как и вся продукция данной французской компании, отличаются долговечностью, функциональностью и на сто процентов соответствуют более высочайшим интернациональным эталонам.
2. Продуктивность. Данные розетки отвечают всем ожиданиям потребителей. Они идеально работают со всеми нынешними девайсами: телефонами, планшетами, телефонами мобильными и пр., также являются более экономными и комфортными устройствами для зарядки. Такое электрическое оборудование также может заряжать от 1-го до нескольких гаджетов сразу, при всем этом, не создавая никаких неудобств и запутанных проводов для собственных хозяев.
3. Прекрасный вид. Розетки USB, предлагаемые компанией Legrand, отлично смотрятся. Прекрасные цвета (алюминий, белоснежный, слоновая кость) идеально смешиваются с традиционными формами и потрясающе смотрятся и в приличных кабинетах и элегантном жилище с необычным дизайном.

Подводя результат, отметим, что хотя USB-розетки не очень всераспространены в РФ, но являясь действенными, комфортными и сверхтехнологичными устройствами, они интенсивно набирают известность у потребителей. И в скором времени такое электрическое оборудование станет неотклонимым атрибутом нынешних личных коттеджей и квартир.

Подключение USB розеток

Видите ли, на данный момент на рынке представлено достаточно огромное количество USB розеток на самый различный вкус. Но независимо от их вида подключаются к электронной сети они довольно легко. Все же, ниже мы приведем варианты подключения более всераспространенных моделей.

Подключение встраиваемых USB розеток

Начнем наш обзор вариантов подключения с более всераспространенной модели – встраиваемой розетки. Вопросы установки закладных коробок, штробления стенок и тому схожее мы рассматривать не будем, ведь они не отличаются от процессов установки обыденных силовых розеток. Размещаться же USB розетка стенная должна таким образом, чтобы неподалеку было место для установки заряжаемых гаджетов.

• Для подключения USB розетки нам будет нужно фазный и нулевой провод. Их мы можем взять от силовой розетки, расположенной рядом либо с распределительной коробки. Исходить тут стоит из необходимости и трудозатратности прокладки провода.
• Сначала снимаем напряжение с распределительной коробки либо розетки, в какой предстоит создавать подключение.
• Фазный и нулевой провод от распределительной коробки подключаем к вводам розетки. У большинства изготовителей клеммы для подключения фазного и нулевого проводов имеют надлежащие обозначения. К клемме, обозначенной «L», подключаем фазный провод. К клемме, обозначенной «N», подключаем нулевой провод. Если соответственного обозначения не имеется, то подключение производим в случайном порядке.
• У некоторых изготовителей ЮСБ розетка может содержать дополнительно клемму с обозначением «PE» либо «PEN». Этот контакт предназначен для подключения защитного заземления.

Направьте внимание! Для подключения USB розеток можно использовать провод сечением до 2,5 мм 2 . Это ограничение обосновано клеммами на вводах розетки. В то же время номинальный ток в 200мА в сети 220В позволяет использовать для его подключения мало допустимый, согласно табл. 7.1.1 ПУЭ, провод сечением в 1,5 мм 2 .

• На этом подключение окончено, и, закрепив розетку в закладной коробке с помощью винтов либо зажимов и одев лицевую панель, можно создавать подачу напряжения и проверку работоспособности розетки.

Подключение встраиваемых USB розеток с выключателем

Розетка ЮСБ с выключателем принципно не отличается от собственного собрата без коммутационного аппарата. Если выключатель и розетка поставляются единым блоком, то обычно коммутация меж ними уже выполнена.

Потому мы будем рассматривать случай, когда выключатель устанавливается раздельно от розетки как более непростой.

• Сначала снимаем напряжение с распределительной коробки либо примыкающей розетки, от которой предстоит создавать подключение.
• После чего к вводу выключателя подключаем фазный провод. Провод от вывода выключателя подключаем к соответственному контакту на блоке USB розетки. Обычно он обозначен аббревиатурой «L». Если такого обозначения нет, то просто к одному из контактов.
• Нулевой провод от распределительной коробки подключаем конкретно ко вводу розетки. Если ваша сеть выполнена согласно норм ПУЭ, то этот провод обозначен голубым цветом.
• Дальше наша аннотация рекомендует подключить к подходящим контактам защитный провод, если место для такого предвидено на розетке. После чего можно закрепить розетку и выключатель, подать напряжение и опробовать способность к работе нашей схемы.

Установка и подключение

Процесс монтажа такового устройства отличается чрезвычайной простотой.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Он быть может рассмотрен на примере установки розетки от компании legrand. При всем этом можно выделить главные этапы работ:

1. Отключение электропитания. Для этого нужно выключить соответственный автоматический выключатель на входном щитке. Дальше необходимо непременно проверить отсутствие напряжения на проводах при помощи индикаторной отвертки либо тестера.
2. Если производится замена старенькой розетки, то она должна быть демонтирована. Для установки устройства legrand с USB-разъемом на новеньком месте нужно приготовить нишу для монтажной коробки, установить подрозетник и проложить к нему кабель. В случае использования в квартире сокрытой проводки придется штробить стенку, потому установку розетки legrand на новеньком месте лучше скооперировать с проведением масштабных ремонтных работ в помещении.
3. Установка розетки legrand. Интегрированный адаптер уже подключен к силовым контактам, потому подсоединение фазного (L), нулевого (N) и заземляющего (PE) проводника производится к подходящим контактам устройства.
4. После подключения розетки legrand, закрепления ее в монтажной коробке и установки защитной крышки нужно включить питание и проверить способность к работе всех разъемов устройства методом подключения к ним потребителей.

Статья по теме: Как установить подрозетник в кирпичную стенку

p, blockquote 16,0,0,0,0 —>

Простота установки позволяет с легкостью поменять обыденную силовую розетку на более функциональное устройство legrand с USB разъемами.

p, blockquote 17,0,0,0,0 —>

Создавать такую замену во всей квартире нет никакой необходимости, лучше сделать это в тех местах, где более комфортно заряжать мобильные устройства.

Источник: vsamodelino.ru
