Электролебедка для вспашки своими руками чертежи. Лебедка для вспашки земли плугом

Лебедка для пахоты электронная Бумеранг

Лебедка сельскохозяйственная электронная Бумеранг для обработки земли на приусадебных участках относится к новинкам 2015 года, если судить по времени публикации видеоклипа. , адресок: Кировская область, г. Вятские Поляны, ул. Ленина, 248. По всем вопросам можно обратиться впрямую к производителям по тел. либо по электрической почте: Этот адресок электрической почты защищён от спам-ботов. У вас должен быть включен jаvascript для просмотра.

Лебёдка электронная всеприменимая модели СГМК «Бумеранг 2000» создана для обработки земли с внедрением прицепного инструмента: пахотного плуга, окучника, бороны. Лебёдкой так же можно делать транспортировку на маленькие расстояния (беря во внимание длину троса) салазок, волокуш и других схожих приспособлений общим весом до 350 кг способом волочения.

Лебёдка предназначена к применению на дачных и приусадебных участках для эксплуатации при температуре среды от -10°С до +40°С, относительной влажности воздуха менее 80% и отсутствием прямого воздействия осадков.

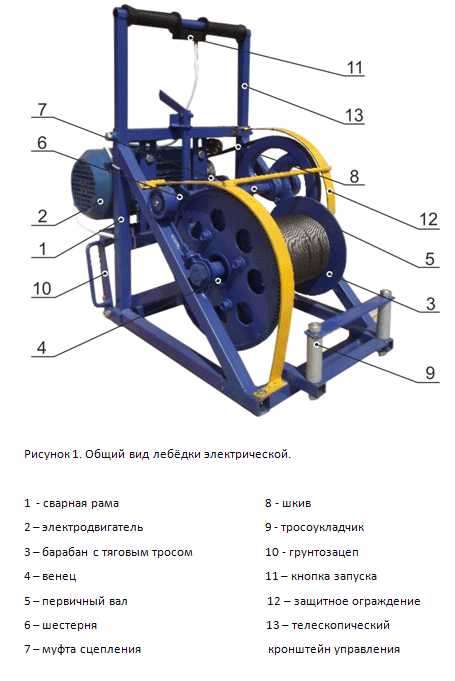

Лебёдка сельскохозяственная Бумеранг представляет собой устройство со металлической сварной рамой, на которой размещены барабан с тяговым тросом, связанный через зубчатое колесо со шкивом, перед барабаном установлен тросоукладчик, обеспечивающий равномерную укладку троса; электродвигатель закреплён на раме, вращение от которого передаётся на первичный вал, на котором находится муфта сцепления, телескопический кронштейн управления, на котором находятся кнопка включения электродвигателя.

Включение и выключение муфты сцепления осуществляется с помощью рычага. На рычаге установлен тормоз, с помощью которого осуществляется равномерное вращение барабана при размотке троса. На раме установлен грунтозацеп, который обеспечивает устойчивость и неподвижность устройства во время работы. Включение и эксплуатация лебедки осуществляется кнопкой.

Лебедка сельскохозяственная Бумеранг — видео

Технические свойства электронной лебедки Бумеранг

• — Страна изготовитель: Наша родина
• — Вес, кг: 35
• — Напряжение, В: 220±10%
• — Потребляемая мощность, Вт — 2200?2500
• — Скорость движения прицепного инструмента, м/мин – 45?60
• — Габариты (Д?Ш?В), мм – 680 х 410 х 460
• — Длина троса, м – 30?50
• — Удлинитель, м – 30?50 (категорически воспрещается держать питающий кабель-удлинитель во время работы в смотанном в катушку виде)

Поподробнее с техническими чертами и особенностями эксплуатации вы сможете ознакомится, исследовав управление юзера.

Аннотация по эксплуатации Лебедка электронная для вспашки Бумеранг

Изготовитель лебедки предоставил дополнительно последующую информацию:

1. Барабан удерживается повсевременно подпружиненным тормозом. (Для исключения запутывания троса при размотке)

2. Ручки телескопические, настраиваются на всякую высоту до 90см.

3. Переставлять лебёдку на соседнюю борозду можно за ручки (крепятся болтами с 2-ух сторон) либо одной рукою за раму, а другой — за перемычку огораживания.

4. Поначалу выпускали лебёдки со шкивами по аналогии с белорусскими, но опрос покупателей показал, что скорость с подобранным поперечником шкива с одним ручьём фактически всех устраивает.

«Единственное в РФ массовое создание. Гарантия от изготовителя 3 года. Отменная мощность при маленьких габаритах (помещается в багажнике хоть какого автомобиля)» — данная цитата маркетингового слогана, судя по всему, является фактом. Ведь аналог лебедка сельскохозяйственная ЛС-100А (также электронная) делается в Могилеве. По сопоставлению с беларусской Бумеранг и легче и мощней, по последней мере, исходя из декларируемых черт.

«Бумеранг» — это высочайшая степень экономичности, экологичности и удобства в работе, а так же малый уровень шума.

Применение таковой лебедки для вспашки — самый обычный и действенный вариант для обработки маленького участка, для людей хоть какого возраста. Простота обслуживания, легкость транспортировки, отсутствие шума и вредных выбросов — причины содействующие росту числа хозяев.

Если у вас есть опыт внедрения данной лебедки для вспашки присылайте свои отзывы, они очень понадобятся тем, кто решил приобрести эту технику.

Лебедка сельскохозяственная Бумеранг — фото

Офицальный веб-сайт изготовителя лебедки электронной для вспашки Бумеранг

Добавить комментарий

pahalka.ru

2-ой вариант производства

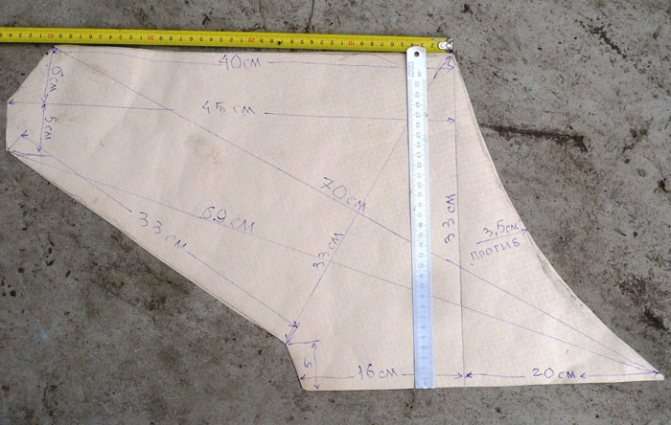

Сначало необходимо приготовить чертежи плуга для лебедки своими руками. Только позже можно приступать к изготовлению отвала, который быть может выполнен из металлической трубы, ее поперечник должен быть равен 600 миллиметрам, тогда как толщина стен должна варьироваться в границах 45 мм. В этом случае сначало из достаточно плотного картона необходимо выполнить шаблон элемента, а после наложить его на трубу, таким образом, меж нижней частью отвала и цилиндром трубы должен получиться угол в 23 градуса. Контур элемента необходимо разметить мелом, а после вырезать овал при помощи газовой сварки, потом заготовка обрабатывается на наждаке. Если есть необходимость, то форму можно доработать при помощи молотка.

Мотоблоки и культиваторы технические свойства с инструкциями

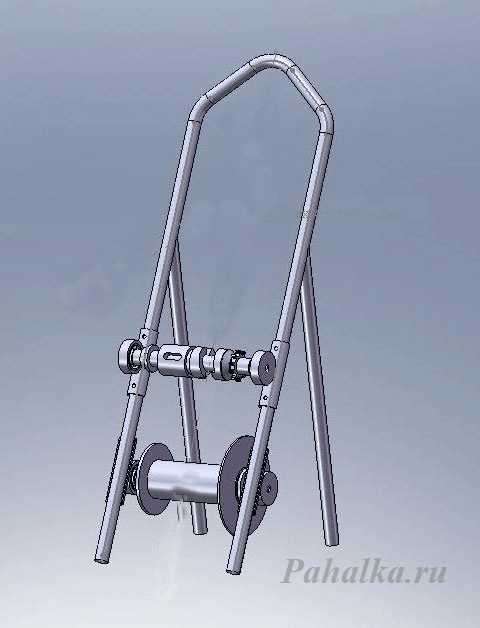

Каркас должен быть жестким, что бы лебедка для вспашки прослужила длительно, и построен из труб поперечника Ф26,8мм. Нагрузка на него достаточно большая, так что уменьшать поперечник труб с целью уменьшения веса не нужно.

Предусмотрена возможность складывания рамы, для удобства перевозки мотолебедки в багажнике автомобиля. Нижняя рамка (На рис ее нет)сварена из 45 уголка. Грунтозацепы выполнены из того же уголка по углам они препятствуют передвижению самой лебедки при вспашке.

Для передвижения агрегата по участку предусмотрены два подвесных колеса, это позволяет одному человеку свободно передвигать лебедку по огороду.

При разматывании троса с передвижением плуга в начало борозды может быть , что барабан начнет раскручиваться по инерции и произойдет запутывание троса. Для исключения схожей ситуации предвидено тормозное устройство. Пружина поджимает медную(латунную) вставку к барабану и трос не запутывается. Устройство является неотклонимым , потому что очень упрощает работу с мотолебедкой.

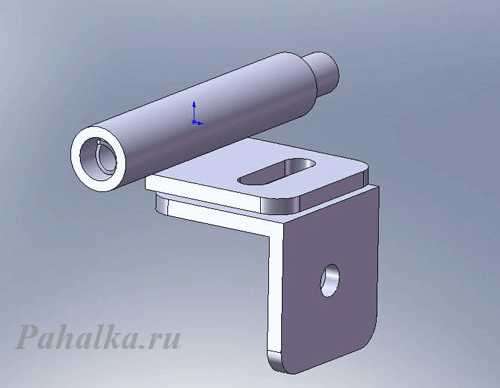

Крепление верхнего и нижнего валов целенаправлено сделать как обозначено на рисунке(с фронтальной стороны и с задней стороны каркаса), это благоприятно сказывается на жесткости всей конструкции, потому что происходит обоюдное уравновешивание разнонаправленных сил, действующих на раму лебедки для вспашки.

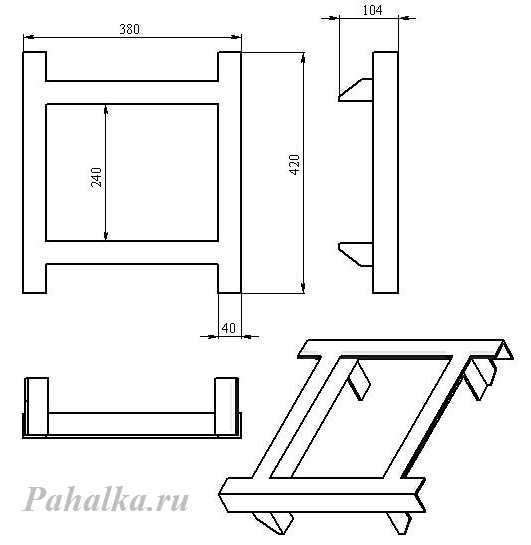

Так смотрится нижняя рамка лебедки для вспашки

Так смотрится система торможения

А это колеса для транспортировки по участку

pahalka.ru

Самодельный электроплуг

Движок Более подходящим являются варианты с мощью 1,5-2,5 кВт и количеством оборотов 1500 об/мин. Принципиально правильно подобрать характеристики, так как, если взять движок недостаточной мощи, то придется делать очень маленькую скорость перемещения плуга либо же он будет неглубоко врезаться в землю. Если же движок будет сверхмощный, то лебедка получится очень томная, ее будет трудно перемещать, и расходы электроэнергии будут высочайшими. При желании можно установить не электродвигатель, а бензиновый (к примеру, от мотокультиватора). Редуктор Хорошим вариантом является редуктор с подходящей частотой вращения выходного вала. Но если промышленного редуктора нет, то можно будет подобрать шестерни либо использовать червячную передачу из 1-го винтообразного колеса (шестерни) и 1-го червя (винта). Если передаточное число не достаточно огромное, то наращивают его ременной передачей меж червем и движком. Также ременную передачу делают для соединения редуктора с движком либо в случае не подходящего передаточного числа промышленного редуктора. Наилучшее передаточное число высчитывают по формуле: i = (3.14 х D х n)/V где i — передаточное число; D — поперечник барабана лебедки, на который наматывается трос в м; n — число оборотов мотора в об/мин; V — скорость движения плуга в м/мин. Хорошей будет скорость движения плуга около 4 км в час. Если взять поперечник барабана 15 см и привести все величины в подходящую размерность и подставить в формулу, то: i= (3.14 • 0.15 • 1500)/67 = 10.5 В данном примере вышло не очень огромное передаточное число, а означает для его получения можно использовать не только лишь червячные и зубчатые передачи.

Катушка. Принято считать, что катушка для наматывания троса является самым обычным элементом конструкции, но от ее поперечника зависят многие характеристики. Чем меньше поперечник, тем медлительнее будет перемещаться электроплуг. Случается так, что передаточное число определяется ошибочно и скорость плуга выходит очень большая. В данном случае уменьшают поперечник катушки – если уменьшить данную величину в 2 раза, то и скорость уменьшится в 2 раза. Можно использовать уменьшение поперечника катушки и в том случае, когда мощи мотора не достаточно – к примеру, для вскапывания целины. Следует учесть, что на малеханьких катушках трос посильнее запутывается. Также в процессе намотки троса поперечник катушки возрастет, что приведет к повышению нагрузки на культиватор и ускорению перемещения электроплуга. Для предотвращения таких явлений маленькие катушки делают длиннее, чтоб для намотки троса оставалось больше места. В свою очередь поперечник катушки можно поменять, если передаточное число вышло очень огромное, и поэтому катушка вертится очень медлительно. В данном случае делают конструкции с огромным поперечником катушки, к примеру 30 см. При всем этом следует располагать всю конструкцию как можно поближе к земле, чтобы лебедка при работе не опрокидывалась. Также трос должен наматываться снизу на катушку. Для разматывания троса используют различные варианты – к примеру, разъединяющую муфту меж катушкой и редуктором либо работу мотора в оборотном направлении. Для стойкости приспособления делают упоры, которые врезают в землю, а для томного электроплуга предугадывают колесики. Также на огромных конструкциях можно дополнительно сделать сидение для ассистента, который своим весом будет придавливать конструкцию и тем придавать ей огромную устойчивость. Работать с таким электроплугом лучше вдвоем с ассистентом: когда один прогуливается рядом с плугом, а 2-ой человек включает и выключает движок, также держит под контролем работу лебедки. Также вдвоем будет легче передвигать лебедку с места на место. При каждой новейшей установке лебедки нужно смотреть, чтоб устройство было установлено таким образом, чтоб ось вращения катушки была размещена строго перпендикулярно движению плуга (культиватора) – это нужное условие для равномерной намотки троса. При использовании такового электроплуга также нужно учесть, что каждый год нужно поменять сторону установки лебедки на обрабатываемом участке. Ее ставят в обратный конец участка, чтоб предупредить постепенное передвижение земли из-за отвала плуга и натаскивания грунта к лебедке. Сделать таковой плуг нетрудно, и для его производства можно использовать элементы от других устройств. Зато в конечном итоге выходит всеприменимое приспособление, ведь электроплуг может просто перевоплотиться в культиватор, борону, картофелекопалку, окучник и т.д. Пост по данным из других веб-сайтов.

Мотолебедка Дача

Мотолебедка «Дача» создана для передвижения грузов. В комплекте с плугом и окучником может употребляться для вспашки земли и окучивания в подсобных и садоводческих хозяйствах.

Самым основным достоинством, которое обусловит выбор многих дачников, возможность перевозить лебедку в багажнике автомобиля.

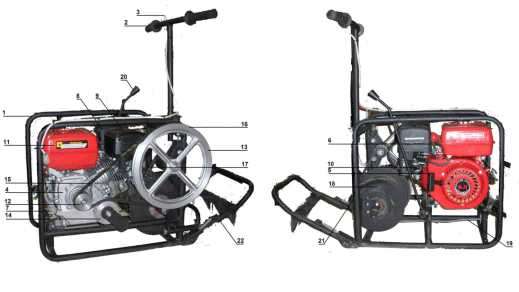

Устройство мотолебедки «Дача»

Рис1

рама 1, поручень 2, дублирующий переключатель зажигания 3, движок 4, ручка запуска мотора 5, свеча зажигания 6, масляный щуп 7, глушитель 8, воздухофильтр 9, карбюратор 10, бензобак 11, шкив ведущий 12, шкив ведомый 13, натяжной ролик 14, клиновой ремень 15, защитный кожух 16, цепь главной передачи 17, барабан 18, трос 19, рычаг прижимающего ролика 20, педаль барабана 21, подножка с грунтозацепом 22.

Вполне ознакомится с управлением по эксплуатации мотолебедки «Дача» вы можете скачав его тут

Технические свойства мотолебедки «Дача».

Эксплуатация. При работе по передвижению груза, вспашке и окучивании мотолебедку должны обслуживать два человека: моторист и подсобный. Моторист управляет мотолебедкой и передвигает ее, подсобный присоединяет перемещаемый груз, при вспашке, окучивании и других работах перемещает орудие труда.

Операции по работе с мотолебедкой необходимо создавать с соблюдением обозначенных ниже правил, в последующей последовательности: 1. установить мотолебедку напротив перемещаемого предмета либо плуга. 2. моторист должен вмять подножку так, чтоб грунтозацепы на сто процентов вошли в землю, мотолебедка заняла устойчивое положение и продолжать стоять на подножке при выполнении всех других действий. 3. размотать и зацепить канат. Для этого моторист надавливает на педаль барабана, а подсобный разматывает канат. При этом, торец барабана должен прижиматься к тормозной колодке, расположенной справой стороны. Таким образом, моторист мало притормаживает вращение барабана, чтоб канат не запутался. 4. если канат прицеплен, то подсобный делает сигнал мотористу о готовности движения, а сам выходит из зоны движения каната, чтоб оставаться в безопасности в случае его обрыва. 5. получив сигнал о готовности от подсобного, моторист отпускает педаль барабана и инспектирует положение рычага прижимающего ролика в последнем далеком положении от поручня.

Потом, моторист переключает основной и дублирующий переключатели зажигания в положение «ВКЛ» и запускает движок (см. стр. 3 «РД»). Дублирующий переключатель установлен для комфортной эксплуатации мотолебедки. Потому в предстоящем достаточно переключать только дублирующий переключатель, а основной может оставаться включенным. 6. прогрев движок на холостых оборотах 3-5 мин, моторист переключает рычаг прижимающего ролика на себя, чтоб канат наматывался на барабан, перемещая закрепленный предмет либо плуг. 7. остановка вращения осуществляется переключением рычага прижимающего ролика в последнее далекое положение от поручня сразу с нажатием на педаль барабана либо переключением дублирующего тумблера зажигания в положение «ВЫКЛ».

ОСТОРОЖНО: при перемещении груза либо плуга нельзя допускать их соприкосновение с рамой мотолебедки, чтоб не произошел разрыв каната. 8. для передвижения мотолебедки необходимо заглушить движок, переключением дублирующего тумблера зажигания в положение «ВЫКЛ», убрать ноги с подножки, вывести грунтозацепы из земли и передвинуть мотолебедку в новое положение. 9. по окончании работ отсоединить канат от груза либо плуга, намотать его на барабан (см. п.5-7) и закрепить за крюк на раме, слить горючее из бензобака, поручень опустить вниз до упора, поднять подножку.

Вероятные неисправности и ремонт мотолебедки «Дача»

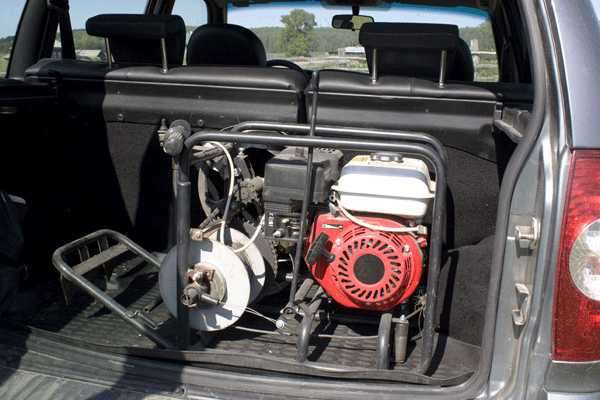

Фото мотолебедки «Дача»

pahalka.ru

ЗАПРЯГИТЕ..ЛЕБЕДКУ

Лебедка, работающая в паре с плугом, не новость. В особенности для хозяев маленьких земляных участков, на которых эти довольно-таки обыкновенные и надежные нонструнции отличнейшим образом уже успели зарекомендовать себя. В отличие от мини-трактора лебедка не уплотняет почву. И не буксует, как мотоблок. А фактически вся тяговая мощность мотора тут уходит на полезную работу — вспашку земли-кормилицы буксируемым плугом. Сама же лебедка накрепко удерживается на месте за счет якоря, лапы которого, имея вид штыковых лопат, легно заглубляются в грунт. Пахоту ведут вдвоем, прокладывая борозду за бороздой. При этом напарником, в обязанности которого заходит возврат плуга н началу борозды, быть может и 10-летний ребенок. Высочайшее квчество вспашни гарантировано даже на очень неловких участнках (косогоры с профилем типа «стиральная доска») и томных почвах. Предлагаемый самодельный плуг-электролебедка (см. илл.) имеет ряд доп преимуществ, связанных с относительной дешевизной электроэнергии, легкостью приобретения и огромным сроком (выше 30 лет) неотказной работы электродвигателя, простотой пуска и эксплуатации всей конструкции. Рычаг включения скорости редуктора размещается в конкретной близости от блока с электрическим оборудованием (конденсаторы, магнитный пускатель, кнопки «Пуск» и «Стоп»). Рядом — моток кабеля на катушке. Так что электролебедка быть может поставлена на якорь е любом месте земель-I ного участка на расстоянии до 100 м от подключения ее к электросети (при большей длине кабеля растут утраты в полосы). А имеющийся в конструкции выносной пульт с кнопкой «Стоп» позволяет производить управление, вести пахоту, работая даже в паре с инвалидом.

При попадании камня либо корней деревьев под плуг усилие на канате резко увеличивается. И когда оно становится очень допустимым (330 кгс), электродвигатель лебедки останавливается, предупреждая разрыв каната (а равно — и поломку механизма цепной передачи).

И еще одна особенность. Благодаря составной конструкции с электролебедки в случае надобности просто можно снять движок, блок с электрическим оборудованием (достаточно для этого открутить 4 болта М10) и, установив их на электрораспиловочный станок, заняться заготовкой дров, рейки, бруса и т.п. Переставив эти же узлы-блоки на траворезку, получаем ценный, обеспеченный витаминами корм для скота и птицы. Ну а сменив плуг на буксируемый культиватор-окучник, ту же электролебедку можно использовать не только лишь для прополки-окучивания, обработки междурядий, да и, скажем, для копки картофеля.

Кинематика? У предлагаемой самодельной конструкции она так тривиальна (как следует — надежна), что навряд ли способна вызвать у кого-то трудности при собственном «воплощении в металл». С вала электродвигателя крутящий момент передается (для этого служит втулочная муфта) на редуктор (взят от мопеда «Рига» с следующей маленький доработкой). А оттуда (благодаря цепной передаче с шагом 12,7 мм) — на барабан с наматываемым на последний 10-мм капроновым канатом, к концу которого подсоединен буксируемый плуг либо культиватор-окучник (он же картофелекопатель).

В базе рамы — сварная конструкция из отрезков железного уголка 34?50 мм с трубчатым лонжероном и кронштейнами для крепления электродвигателя, редуктора и барабана. При этом направляющая каната, изготавливаемая из подходящим образом изогнутого отрезка металлической водогазопроводной трубы 22?3, приваривается уже после установки барабана. А в креплениях последнего предусмотрены расточные отверстия под вал с возможностью некого передвижения вала для обеспечения подабающего натяжения приводной роликовой цепи ПР-12,7.

Лебедка либо мотоблок?

При покупки техники для сада многие сталкиваются с выбором: что купит мотоблок либо лебедку для вспашки? Если пройти по магазинам, предлагающим технику для сада и огорода, можно узреть величавое огромное количество мотоблоков и фактически не встретишь в продаже лебедку для вспашки либо лебедку сельскохозяйственную.

Та же картина просматривается и в вебе. Многие знакомые заполучили себе по мотоблоку, мечтая об этом ассистенте на огороде, жарко обсуждая перед покупкой все плюсы и красоты стального друга. А дальше, после покупки, бурные обсуждения затихают, и даже не слышно упоминаний о приобретенном мотоблоке. Когда спросишь « Как аппарат?» — Обычно следует пространственный ответ, что-то вроде: «Нормально».

Я имею опыт работы с самодельной лебедкой для вспашки и , сопоставляя свою работу с работой хозяев мотоблоков, сделал вывод, что лебедка сельскохозяйственная не уступает, а даже превосходит мотоблоки по удобству и по способностям использования при обработке земли, даже не глядя на сопутствующие недочеты.

Меня смущает и поражает только тот факт, что торговля и изготовители предлагают большой выбор мотоблоков, а выбор мотолебедок и электролебедок для вспашки — очень ограничен.

А сейчас попробуем сопоставить лебедку сельскохозяйственную и мотоблок при разных видах работ:

По многим характеристикам лебедка превосходит мотоблок, а в реальности все в пользу мотоблоков. Почему так происходит, для меня неясно. Может быть, одно разъяснение проливает свет на сложившуюся ситуацию.

Многие из юношества посадку картофеля связывают с лошадью, запряженной в плуг, а сзади пахарь, весь в поту, торопится за лошадью, да к тому же не у каждого, выходит держать борозду. Пару человек есть на деревне, которым доверяют такое ответственное дело. Они пользуются огромным почетом и почтением — нелегко таскать и направлять плуг.

Но если использовать самодельный плуг с направляющими колесами все изменяется. Сейчас работа пахаря сводится к передвижению плуга в начало борозды, плуг стал на много легче. Плуг сам держит борозду верно по прямой полосы. В продаже таких плугов не видно, сделать без помощи других не каждому под силу, нужны способности и чертежи. Наверняка, это и сдерживает применение лебедки сельскохозяйственной.

Добавить комментарий

pahalka.ru

Как сделать лебедку на МТЗ своими руками

Для передвижения разных грузов могут употребляться огромное количество устройств, одним из которых представляется лебедка. Трактора МТЗ зарекомендовали себя как надежные ассистенты для решения разных хозяйственных задач, что сделало их очень пользующимися популярностью. При желании лебедка на МТЗ своими руками быть может сделана без суровых усилий.

Разновидности лебедок для трактора

Вовне зависимости от собственного типа, лебедка на трактор служит для передвижения грузов в горизонтальном направлении. Схожими приспособлениями в большинстве случаев комплектуются спец виды техники, также бездорожные авто. Это обосновано тем, что они в большинстве случаев употребляются в критериях отвратительного дорожного покрытия либо его отсутствия и могут застрять при передвижении.

Лебедка на трактор будет нужно не только лишь в тех случаях, когда тс застряло, да и при подъеме под огромным углом, если мощи мотора не хватает для его преодоления. Также подобные механизмы интенсивно употребляются в хозяйственных целях. К примеру, трелевочная лебедка на МТЗ 82 от вом может употребляться для передвижения спиленных бревен либо других грузов.

Изучая имеющиеся разновидности лебедок, целенаправлено выделить несколько огромных групп. Посреди них:

• ручные;
• гидравлические;
• электронные;
• трелевочные.

Любая из этих групп содержит в себе огромное количество видов подобного рода изделий, что позволяет потребителям подобрать лучший для определенной задачки вариант. Но, следует держать в голове, что для тракторов в большинстве случаев употребляются трелевочные лебедки. При желании их можно сделать без помощи других для следующей установки на тракторную технику МТЗ.

Достоинства лебедки на трактор МТЗ

Наличие подобного механизма позволяет существенно расширить многофункциональные способности трактора, также облегчить выполнение целого ряда задач. Кроме остального, лебедка на данную модель трактора обладает последующими преимуществами:

• расширение способностей тракторной техники;
• улучшение проходимости;
• повышение производительности работ.

Последнее достоинство в особенности приметно во время лесозаготовок, когда требуется оперативно передвигать впечатляющий по объемам и массе груз.

Что необходимо для производства

Самостоятельное изготовка лебедки позволяет обладателю техники значительно уменьшить денежные издержки, потому что реализуемый в магазине аналог данного механизма стоит значительную сумму. Если рассматривать техническое устройство самодельной лебедки, можно отметить его простоту и продуктивность.

В качестве базы для будущей лебедки в большинстве случаев используют стартеры от российских машин, что обосновано их ценой и доступностью. Его движок не рассчитан на продолжительную работу и подвержен резвому перегреву, но для выполнения обычных задач он прекрасно подойдет.

Для производства изделия, кроме стартера, мастеру будет нужно:

• понижающий редуктор, к примеру, от перфоратора либо дрели;
• железная труба и листовой металл;
• вал с шестерней;
• крепежные элементы.

Из инструментов будет нужно наличие болгарки, также сварочного аппарата для соединения железных узлов грядущего механизма.

Пошаговая аннотация для умельца с видео

Сооружение лебедки осуществляется в несколько главных шагов:

1. Изготовка корпуса/рамы.
2. Установка главных узлов конструкции.
3. Электронные работы.

Любой из вышеназванных шагов следует разглядеть подробнее. При изготовлении рамы нужно учесть габариты самого стартера, являющегося главным элементом конструкции, также намоточного вала. Подобные узлы должны без каких-то заморочек помещаться в предполагаемый корпус. При всем этом следует бросить дополнительное свободное место для установки блока управления, ручек и тому схожих частей.

При выполнении всех манипуляций целенаправлено сверяться с чертежом, чтоб убедиться в корректности осуществляемых действий. Это в особенности принципиально перед выполнением сварочных работ, потому что дает возможность избежать обидных ошибок.

После того, как мастеру удалось сделать корпус, нужно начинать установка главных узлов. Первым устанавливается барабанный вал — если конструкция изделия предугадывает наличие шестерной пары, будет нужно расположить вал сверху. Безотступно рекомендуется сделать направляющую для троса при помощи 2-ух пластинок с валиком меж ними, что дозволит обойти его спутывания при работе агрегата.

Как было сказано ранее, заключительным шагом при изготовлении самодельной лебедки является установка электронных частей. Для подключения применяемых в конструкции узлов можно использовать стандартные провода, которые употребляются для аккумов. Они обустроены клипсами-крокодилами, которые упрощают выполнение задачки. В предстоящем, готовый агрегат может работать при помощи авто аккума.

После удачного подключения будет нужно намотать трос на барабан. При всем этом следует держать в голове, что внедрение лебедки, присоединенной к аккумуляторной батарее, при выключенном моторе приведет к резвому уровню аккума.

Если планируется использовать самодельную лебедку не только лишь для притягивания либо подъема грузов, да и для их опускания, целенаправлено оснастить конструкцию редуктором. Когда схожей функции не требуется, устройство можно сделать проще, отказавшись от использования данного узла.

Заключение

Лебедка для тракторов МТЗ представляется неподменным механизмом, существенно расширяющим его многофункциональные способности, также увеличивающим производительность при выполнении хозяйственных работ. При желании её без усилий можно сделать без помощи других, что дозволит мастеру сберечь деньги.

, пожалуйста, выделите кусок текста и нажмите Ctrl+Enter.

Источник: https://traktoramira.ru/dopolnitelnoe-oborudovanie/kak-sdelat-lebedku-na-mtz-svoimi-rukami.html

Электро лебедка своими руками для вспашки огорода часть 1 Спорт видео

3 г. вспять

Лебедка приводится в движение при помощи болгарки 2,2 КВ Ранее стоял движок трёхтысячник не потянул!…

2 г. вспять

Лебедка приводится в движение при помощи болгарки 2,2 КВ Ранее стоял движок трёхтысячник 1,5 КВ не потян…

11 мес. вспять

Лебедка для вспашки огорода электронная — своими руками.

3 г. вспять

электронная самодельная лебёдка с движком 2.2 квт и редуктором 1/40 .Пашем участок.

3 г. вспять

Электронная лебёдка Бумеранг для обработки земли на приусадебных участках.

3 г. вспять

Сделал маленькое видео о собственной самодельной электро лебедке и плуге. Мне гласили подписчики, чтоб я подроб…

1 г. вспять

Таль электронная. Тельфер. Тюнинг.

2 г. вспять

Лебёдка электронная. Самодельная лебедка. Электролебедка для окучивания картофеля.

3 г. вспять

Производства и расчёты можно поглядеть тут: https://www.krasotizemli.ru/blog/lebedka_svoimi_rukami_iz_podruchnykh_materialov/2015-12-27-100/ …

1 г. вспять

Прошу не судить строго за озвучку и качество.) Цель поделится своим опытом с людьми которые ещё только заду…

2 г. вспять

Вспашка огорода самодельной электролебёдкой и самодельным плугом. Дешевое изобретение в замен мини…

3 г. вспять

плуг -лебёдка удачный механизм для обработки земли.

1 г. вспять

Самодельный электроплуг на базе электродвигателя с редуктором и катушки с тросом. Плугом можно как пахать…

3 г. вспять

Мотолебёдка из бензопилы Дружба.

3 г. вспять

Самодельный эелектроплуг.

4 г. вспять

Группа Вконтакте — https://vk.com/madeinsaray Зарабатывай на Ютуб — https://youpartnerwsp.com/join?31598.

2 г. вспять

Гаражные будни. Самодельная лебедка и как приготовить автомобиль Нива к охоте и рыбалке. Автотовары: https://got….

4 г. вспять

регулировка скорости от пылесоса.

4 г. вспять

Окучиваем картошку электролебедкой.

sports-video.ru

Лебедка из бензопилы (мотолебедка) своими руками

Означает, смотрите, в чем сущность этого подзаголовка. У нас есть ненадобные строй инструменты, потому можно заняться поделками из бензопилы, например, сделать лебедку из бензопилы

своими руками: предлагаю разглядеть вариант приставки к бензопиле. В данном случае моторный блок будет съемный и по мере надобности его можно будет использовать по прямому предназначению — пилить. На фото и видео понизу лебедка из бензопилы тянет плуг.

А сейчас видео поделки из бензопилы: лебедка.

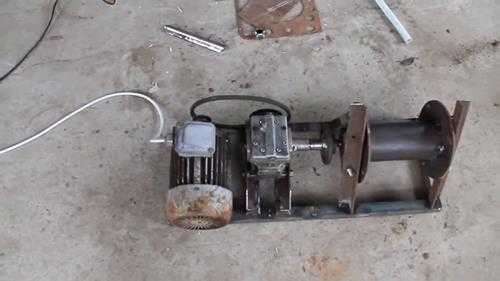

Электролебедка для вспашки огорода руками

Ведущий канала «Умный город» сказал об устройстве самодельной электролебедки, которую употребляет для вспашки земли. Движок 1,1 кв. 220 вольт. Редуктор на 40. Крепится ременной передачей. Электрический пускатель. Пульт управления. Конденсатор. Вся конструкция крепится на одной раме. Схему можно отыскать в вебе. Приспособление для вспашки огорода изготовлено своими руками.

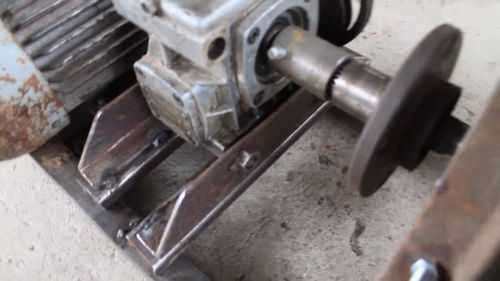

Редуктор крепится уголком к раме с возможностью регулировки. Изготовлены пазы. А после него барабан. Изготовлен из трубы 150. К трубе приварены фланцы. На видео показано, как через барабан проходит вал, как он крепится. Изготовлен реверс. Чтоб размотать трос, было надо включить задний ход и он разматывался. Это происходит очень длительно, потому собрались сделать, чтоб барабан вертелся вспять в холостую. Вынули вал поперечником 35. Подшипники могут быть различные, тут 36. Этот вал будет намертво привариваться к барабану.

Взяли с фронтальных, внешних гранат, так как у них шлицевая часть длинноватая. Сама ступицу можно подобрать. А у внутренних она толстая, ничего не подберешь. У гранат есть внутренняя обойма, всё подходит. Две обоймы свариваются и можно сделать одну общую. Точим на редуктор переходную втулку. Одну части гранаты вставляем под приварку. Позже передняя ступица.

Крутится редуктор электролебедки, ступица соединила два лицевых вала. Стопроцентно барабан. Когда мы отодвигаем ступицу, вертится всё раздельно. Редуктор не трогаем, а разматываем трос и барабан движется в холостую. Снова нужно подключить вал. Переводим, и вся механика вертится вкупе. Подробности об устройстве для вспашки на видео, размещенном сначала публикации.

izobreteniya.net

Электроплуг своими руками – Шаг 2-ой

Последующим логическим шагом стало усовершенствование фабричный модели плуга. После модернизации он «обзавелся» разборными ручками (фото 5), механизмами регулировки глубины вспашки, поворота и фиксации фронтального (направляющего) колеса (фото 6), аварийного отцепления троса (рис. 2), передвижения плуга задним ходом от лебедки при помощи заднего колеса (фото 7, рис. 3).

Отработал с этим комплектом (лебедка-плуг) 7 сезонов. Скорость вспашки равна перемещению неспешным шагом. Так как на электромоторе установлен двойной шкив, для легкой земли скорость можно прирастить, правда, при всем этом малость падает мощность.

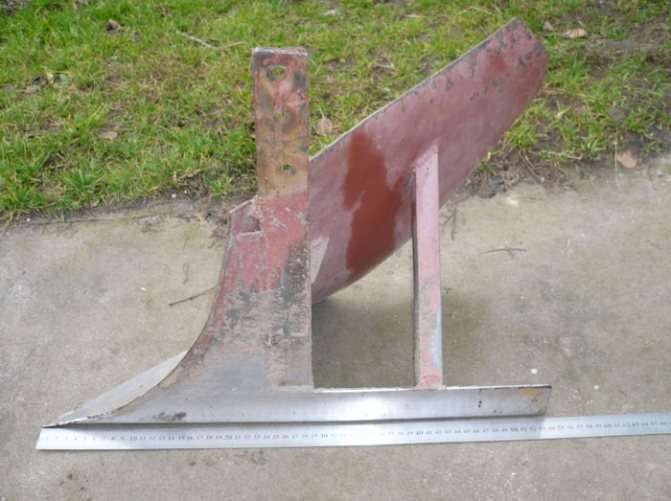

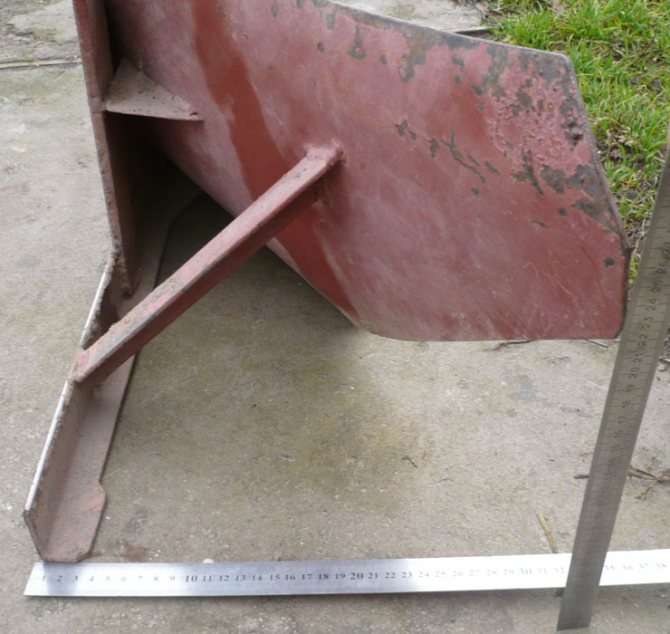

Особенности производства колес

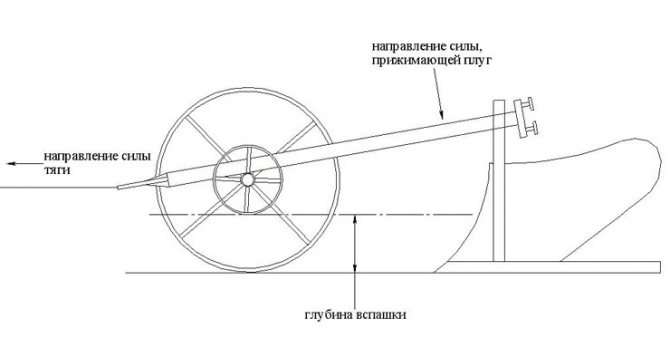

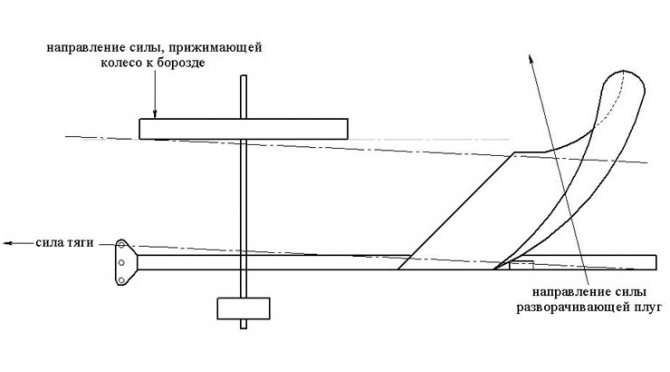

Бороздовое колесо следует подобрать таким образом, чтоб оно имело поперечник, равный 320 миллиметрам, тогда как его ширина должна быть эквивалентна 50 миллиметрам. Сделать его можно из железного листа, толщина которого равна 4 миллиметрам. После того как сделать плуг своими руками для лебедки удалось, необходимо будет сделать и полевое колесо, поперечник которого равен 200 миллиметрам, тогда как его ширина должна быть эквивалентна ширине базисного колеса. Изготовка нужно произвести из такого же материала. Колесная ось формируется из 3/4-дюймовой трубы. После проведения данных работ вы отважно сможете начинать использовать инструмент. В качестве его положительной особенности можно выделить то, что при поломке вы просто его можете починить, потому что будете отлично знать его устройство.

Соединение частей

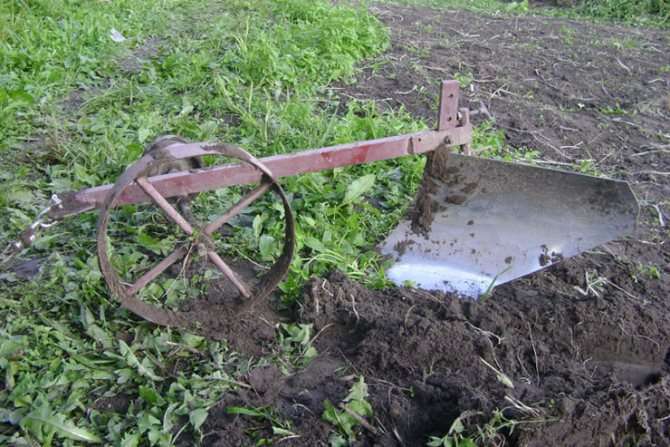

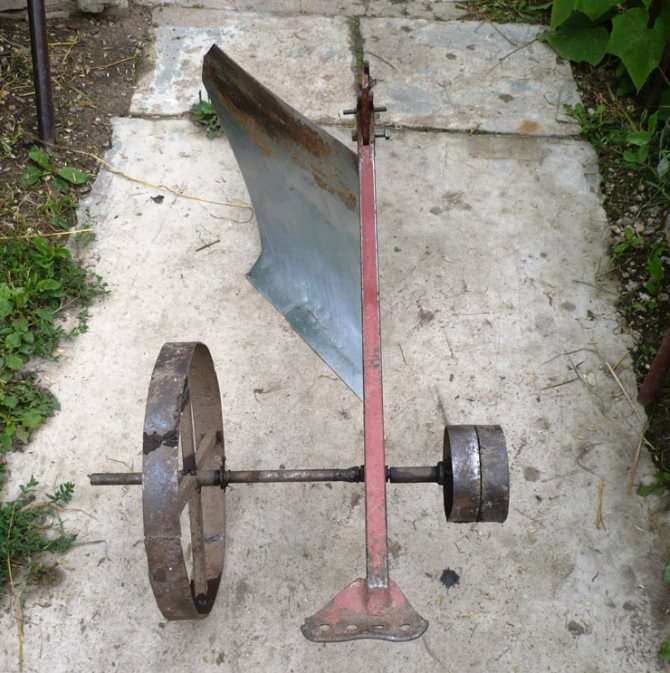

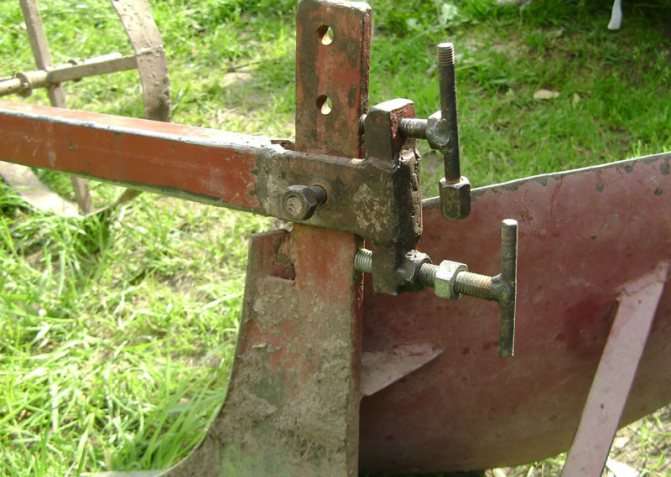

Изготавливая плуг для лебедки своими руками, как сделать инструмент, вы должны выяснить заранее. На последующем шаге к сошнику необходимо примерить отвал, который должен соединяться с данным элементом достаточно плотно, зазоров быть не должно. Угол меж лезвием сошника и обрезом отвала должен быть равен приблизительно 8 градусам. Если было найдено несоответствие углов, отвал нужно доработать при помощи молотка. После того как отвал будет подогнан к сошнику, его необходимо прихватить сваркой. На последующем шаге к данному щитку укрепляется распорная планка, также пластинка основания. Последнюю необходимо укрепить к опорным уголкам. Инструмент необходимо оглядеть и сварить совсем все элементы. Опорные уголки сошника должны быть приварены к пластинке основания.
